Alfa Romeo Giulietta 2010 Návod k použití a údržbě (in Czech)

210
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

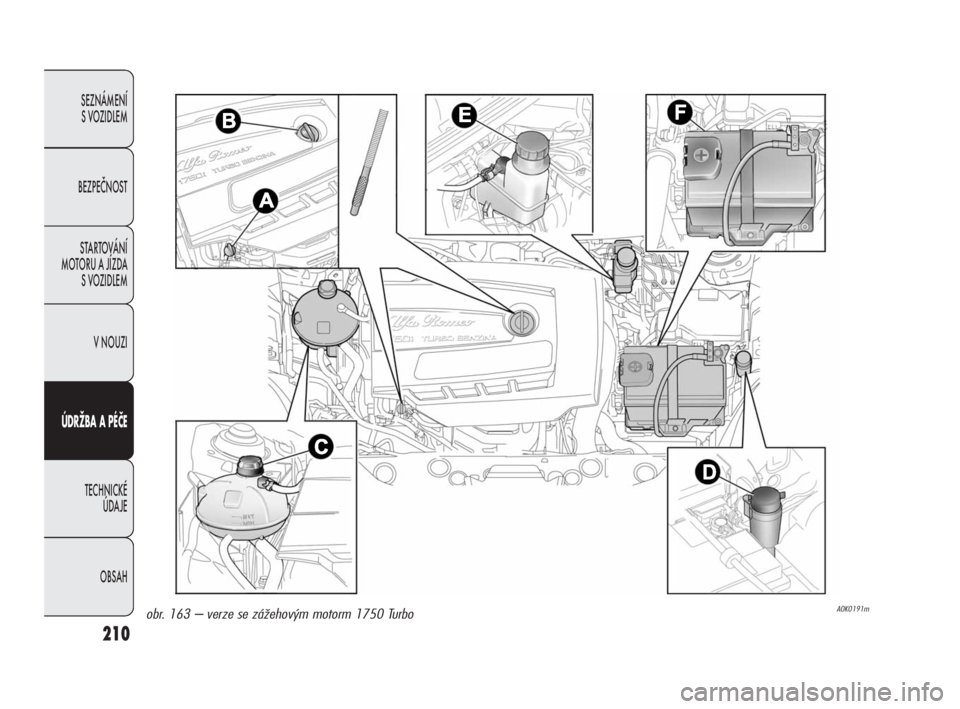

A0K0191mobr. 163 – verze se zážehovým motorm 1750 Turbo
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 210

211
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

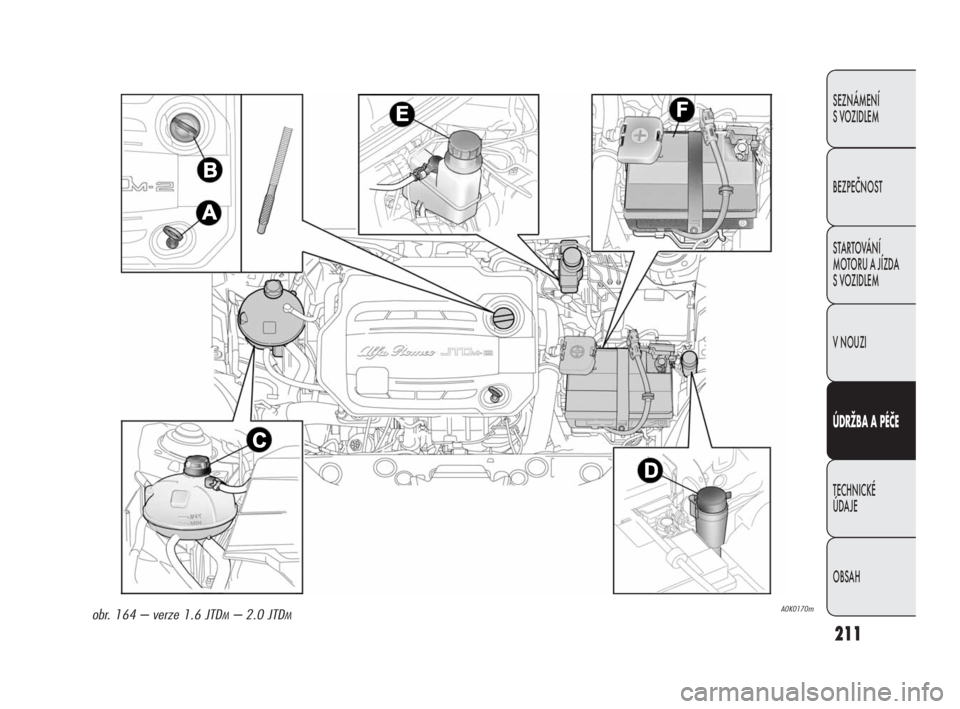

A0K0170mobr. 164 – verze 1.6 JTDM– 2.0 JTDM
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 211

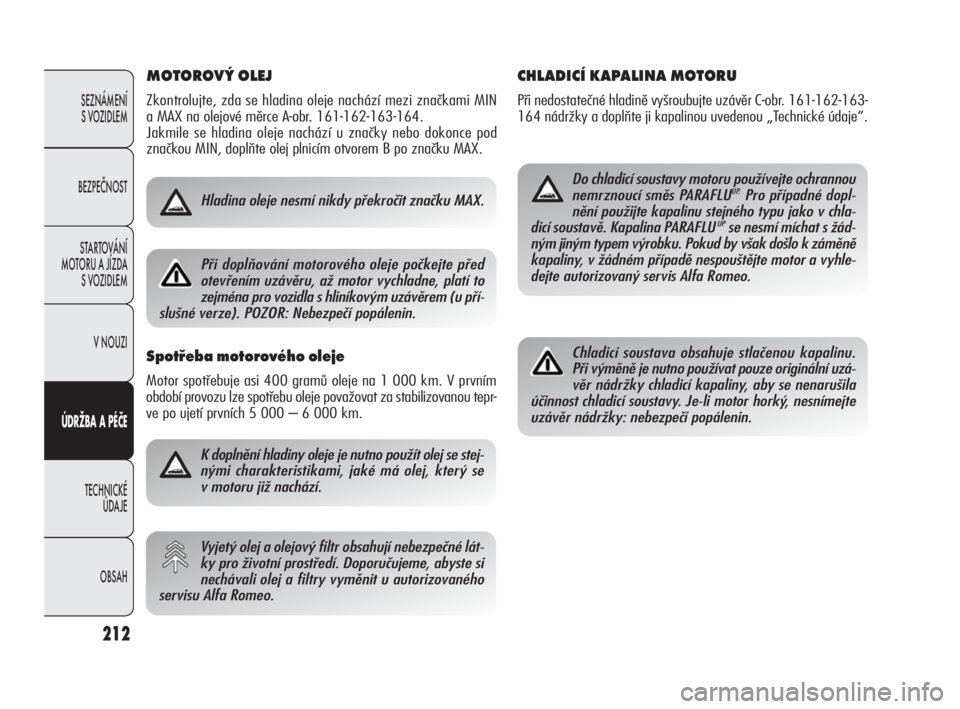

MOTOROVÝ OLEJ
Zkontrolujte, zda se hladina oleje nachází mezi značkami MIN
a MAX na olejové měrce A-obr. 161-162-163-164.
Jakmile se hladina oleje nachází u značky nebo dokonce pod
značkou MIN, doplňte olej plnicím otvorem B po značku MAX.
K doplnění hladiny oleje je nutno použít olej se stej-
nými charakteristikami, jaké má olej, který se
v motoru již nachází.
Vyjetý olej a olejový filtr obsahují nebezpečné lát-
ky pro životní prostředí. Doporučujeme, abyste si
nechávali olej a filtry vyměnit u autorizovaného
servisu Alfa Romeo.
CHLADICÍ KAPALINA MOTORU
Při nedostatečné hladině vyšroubujte uzávěr C-obr. 161-162-163-
164 nádržky a doplňte ji kapalinou uvedenou „Technické údaje“.
Do chladicí soustavy motoru používejte ochrannou
nemrznoucí směs PARAFLUUP.Pro případné dopl-
nění použijte kapalinu stejného typu jako v chla-
dicí soustavě. Kapalina PARAFLU
UPse nesmí míchat s žád-
ným jiným typem výrobku. Pokud by však došlo k záměně
kapaliny, v žádném případě nespouštějte motor a vyhle -
dejte autorizovaný servis Alfa Romeo.
Chladicí soustava obsahuje stlačenou kapalinu.
Při výměně je nutno používat pouze originální uzá-
věr nádržky chladicí kapaliny, aby se nenarušila
účinnost chladicí soustavy. Je-li motor horký, nesnímejte
uzávěr nádržky: nebezpečí popálenin.
212
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Hladina oleje nesmí nikdy překročit značku MAX.
Spotřeba motorového oleje
Motor spotřebuje asi 400 gramů oleje na 1 000 km. V prvním
období provozu lze spotřebu oleje považovat za stabilizovanou tepr-
ve po ujetí prvních 5 000 – 6 000 km.
Při doplňování motorového oleje počkejte před
otevřením uzávěru, až motor vychladne, platí to
zejména pro vozidla s hliníkovým uzávěrem (u pří-
slušné verze). POZOR: Nebezpečí popálenin.
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 212

213
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

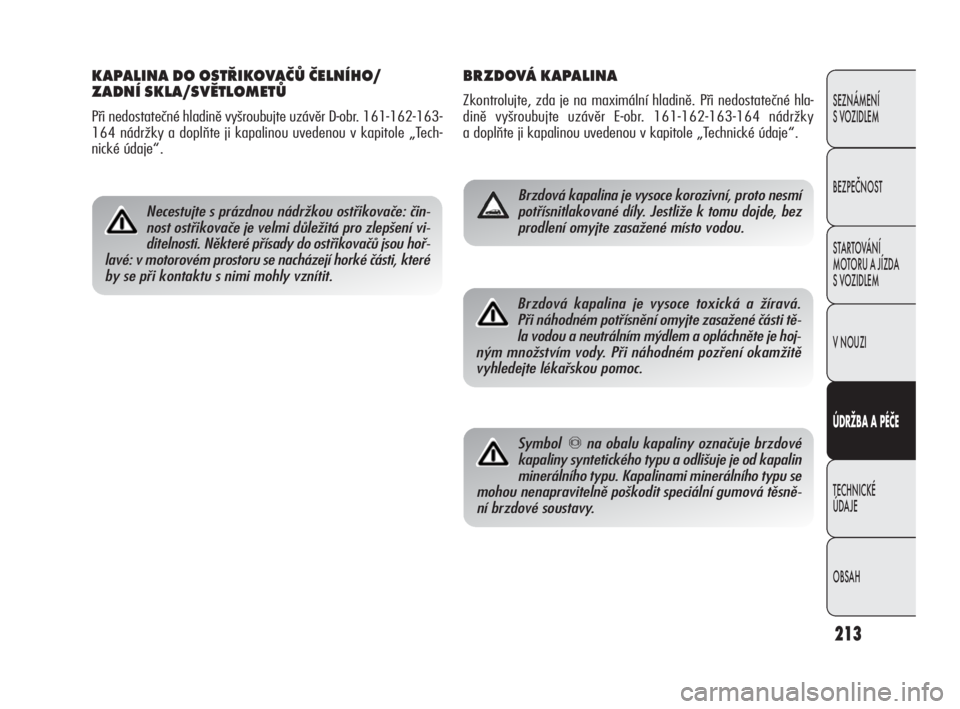

BRZDOVÁ KAPALINA
Zkontrolujte, zda je na maximální hladině. Při nedostatečné hla-
dině vyšroubujte uzávěr E-obr. 161-162-163-164 nádržky
a doplňte ji kapalinou uvedenou v kapitole „Technické údaje“.
Brzdová kapalina je vysoce korozivní, proto nesmí
potřísnitlakované díly. Jestliže k tomu dojde, bez
prodlení omyjte zasažené místo vodou.
KAPALINA DO OSTŘIKOVAČŮ ČELNÍHO/
ZADNÍ SKLA/SVĚTLOMETŮ
Při nedostatečné hladině vyšroubujte uzávěr D-obr. 161-162-163-
164 nádržky a doplňte ji kapalinou uvedenou v kapitole „Tech-
nické údaje“.
Necestujte s prázdnou nádržkou ostřikovače: čin-
nost ostřikovače je velmi důležitá pro zlepšení vi-
ditelnosti. Některé přísady do ostřikovačů jsou hoř-
lavé: v motorovém prostoru se nacházejí horké části, které
by se při kontaktu s nimi mohly vznítit.
Brzdová kapalina je vysoce toxická a žíravá.
Při náhodném potřísnění omyjte zasažené části tě-
la vodou a neutrálním mýdlem a opláchněte je hoj-
ným množstvím vody. Při náhodném pozření okamžitě
vyhledejte lékařskou pomoc.
Symbol πna obalu kapaliny označuje brzdové
kapaliny syntetického typu a odlišuje je od kapalin
minerálního typu. Kapalinami minerálního typu se
mohou nenapravitelně poškodit speciální gumová těsně-
ní brzdové soustavy.
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 213

214
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

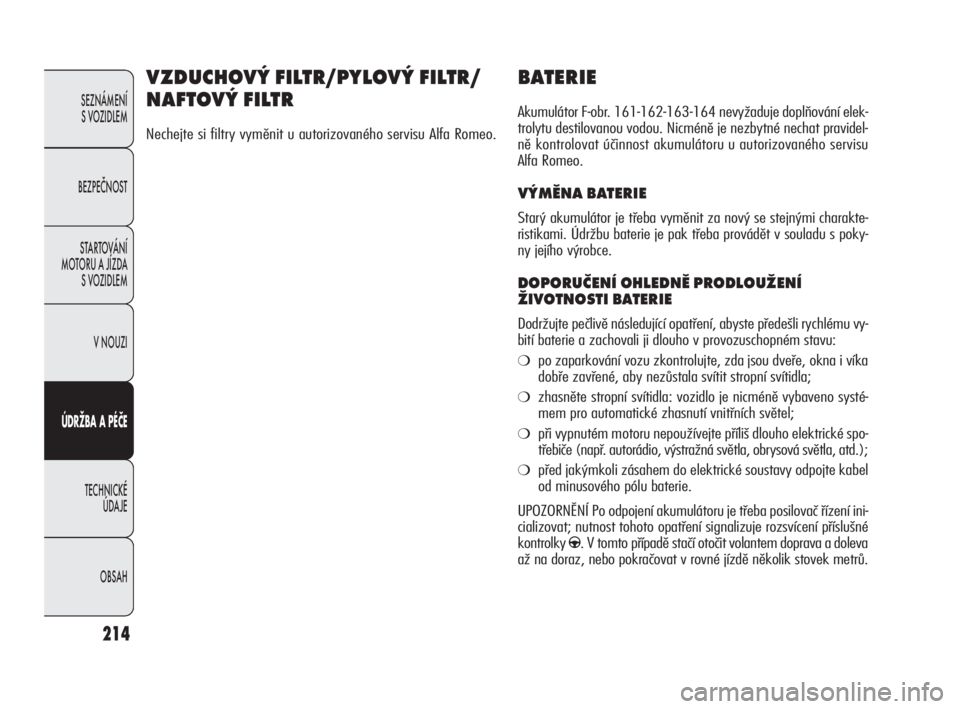

BATERIE
Akumulátor F-obr. 161-162-163-164 nevyžaduje doplňování elek-
trolytu destilovanou vodou. Nicméně je nezbytné nechat pravidel-
ně kontrolovat účinnost akumulátoru u autorizovaného servisu
Alfa Romeo.
VÝMĚNA BATERIE
Starý akumulátor je třeba vyměnit za nový se stejnými charakte-
ristikami. Údržbu baterie je pak třeba provádět v souladu s poky-
ny jejího výrobce.
DOPORUČENÍ OHLEDNĚ PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření, abyste předešli rychlému vy-
bití baterie a zachovali ji dlouho v provozuschopném stavu:
❍po zaparkování vozu zkontrolujte, zda jsou dveře, okna i víka
dobře zavřené, aby nezůstala svítit stropní svítidla;
❍zhasněte stropní svítidla: vozidlo je nicméně vybaveno systé-
mem pro automatické zhasnutí vnitřních světel;
❍při vypnutém motoru nepoužívejte příliš dlouho elektrické spo-
třebiče (např. autorádio, výstražná světla, obrysová světla, atd.);
❍před jakýmkoli zásahem do elektrické soustavy odpojte kabel
od minusového pólu baterie.
UPOZORNĚNÍ Po odpojení akumulátoru je třeba posilovač řízení ini-
cializovat; nutnost tohoto opatření signalizuje rozsvícení příslušné
kontrolky
g. V tomto případě stačí otočit volantem doprava a doleva
až na doraz, nebo pokračovat v rovné jízdě několik stovek metrů.
VZDUCHOVÝ FILTR/PYLOVÝ FILTR/
NAFTOVÝ FILTR
Nechejte si filtry vyměnit u autorizovaného servisu Alfa Romeo.
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 214

215
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

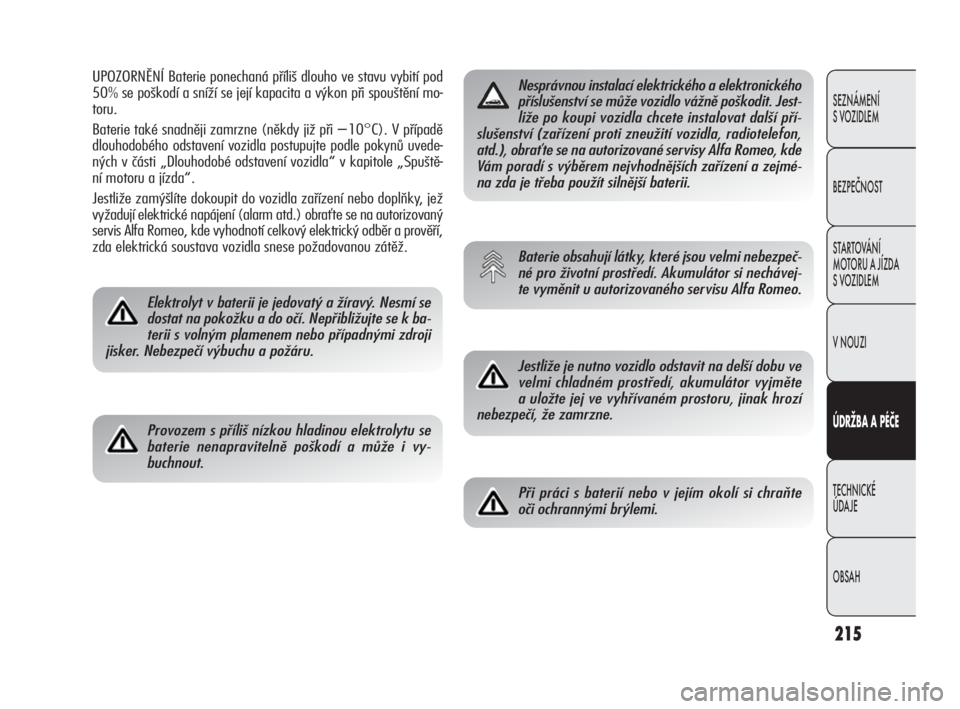

UPOZORNĚNÍ Baterie ponechaná příliš dlouho ve stavu vybití pod
50% se poškodí a sníží se její kapacita a výkon při spouštění mo-
toru.
Baterie také snadněji zamrzne (někdy již při −10°C). V případě
dlouhodobého odstavení vozidla postupujte podle pokynů uvede-
ných v části „Dlouhodobé odstavení vozidla“ v kapitole „Spuště-
ní motoru a jízda“.
Jestliže zamýšlíte dokoupit do vozidla zařízení nebo doplňky, jež
vyžadují elektrické napájení (alarm atd.) obraťte se na autorizovaný
servis Alfa Romeo, kde vyhodnotí celkový elektrický odběr a prověří,
zda elektrická soustava vozidla snese požadovanou zátěž.
Elektrolyt v baterii je jedovatý a žíravý. Nesmí se
dostat na pokožku a do očí. Nepřibližujte se k ba-
terii s volným plamenem nebo případnými zdroji
jisker. Nebezpečí výbuchu a požáru.
Provozem s příliš nízkou hladinou elektrolytu se
baterie nenapravitelně poškodí a může i vy -
buchnout.
Nesprávnou instalací elektrického a elektronického
příslušenství se může vozidlo vážně poškodit. Jest-
liže po koupi vozidla chcete instalovat další pří-
slušenství (zařízení proti zneužití vozidla, radiotelefon,
atd.), obraťte se na autorizované servisy Alfa Romeo, kde
Vám poradí s výběrem nejvhodnějších zařízení a zejmé -
na zda je třeba použít silnější baterii.
Baterie obsahují látky, které jsou velmi nebezpeč-
né pro životní prostředí. Akumulátor si nechávej-
te vyměnit u autorizovaného servisu Alfa Romeo.
Jestliže je nutno vozidlo odstavit na delší dobu ve
velmi chladném prostředí, akumulátor vyjměte
a uložte jej ve vyhřívaném prostoru, jinak hrozí
nebezpečí, že zamrzne.
Při práci s baterií nebo v jejím okolí si chraňte
oči ochrannými brýlemi.
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 215

216
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
KOLA A PNEUMATIKY
Před dlouhou jízdou nebo alespoň každé dva týdny zkontrolujte
nahuštění pneumatik (a rezervního kola). Kontrolu je nutno pro-
vést na studených pneumatikách.
Zvýšení tlaku v pneumatikách při provozu vozidla je obvyklý jev.
Správné hodnoty tlaku pneumatik jsou uvedeny v části „Kola“
v kapitole „Technické údaje“.
Nesprávný tlak vede k nadměrnému opotřebování pneumatik
obr. 165:
A správné nahuštění: rovnoměrné sjetí běhounu.
B podhuštění: nadměrné opotřebení běhounu po stranách.
C přehuštění: nadměrné opotřebení běhounu uprostřed.
Jakmile je hloubka drážek běhounu menší než 1,6 mm, je nutno
pneumatiky vyměnit. UPOZORNĚNÍ
Opatření, aby se pneumatiky nepoškodily:❍Nebrzděte prudce, nerozjíždějte se „za svištění pneumatik“,
nenarážejte prudce do okrajů chodníků či do jiných překážek,
vyhýbejte se dírám ve vozovce a překážkám, nejezděte dlou-
ho po nezpevněném povrchu.
❍Pravidelně kontrolujte, zda nejsou na bocích pneumatik trhli-
ny, zda nejsou v běhounu vypukliny nebo zda není vzorek pneu-
matiky nepravidelně sjetý.
❍Nejezděte s přetíženým vozidlem. Jestliže píchnete, zastavte
bez prodlení vozidlo a vyměňte pneumatiku.
❍V každém případě je nutno nechat pneumatiku překontrolo-
vat odborníkem po šesti letech od obutí. Nezapomínejte vě-
novat náležitou péči i pneumatice náhradního kola.
❍Každých 10 000 – 15 000 km pneumatiky prohoďte, ale vždy
na téže straně vozidla, aby se nezměnil směr jejich otáčení.
❍Pneumatika stárne i tehdy, když vozidlo nepoužívate často. Pří-
znakem stárnutí jsou praskliny v běhounu a v bocích pneu-
matiky. Jsou-li pneumatiky používané bez výměny více než
šest let, je nutno je nechat odborně prohlédnout. Nezapomí-
nejte věnovat náležitou péči i pneumatice náhradního kola.
❍Při výměně používejte zásadně nové pneumatiky od spoleh -
livého dodavatele.
❍Při výměně pneumatiky je nutno vyměnit i její ventilek.
obr. 165A0K0023m
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 216

217
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

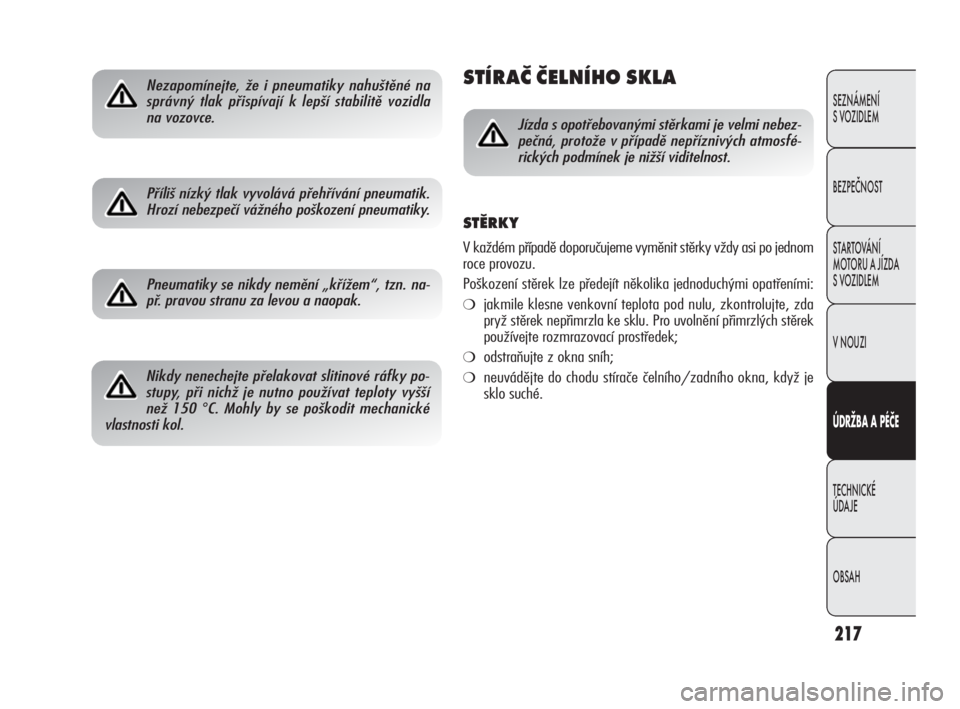

Nezapomínejte, že i pneumatiky nahuštěné na
správný tlak přispívají k lepší stabilitě vozidla
na vozovce. STÍRAČ ČELNÍHO SKLA
Pneumatiky se nikdy nemění „křížem“, tzn. na-
př. pravou stranu za levou a naopak.
Nikdy nenechejte přelakovat slitinové ráfky po-
stupy, při nichž je nutno používat teploty vyšší
než 150
°C. Mohly by se poškodit mechanické
vlastnosti kol.
Jízda s opotřebovanými stěrkami je velmi nebez-
pečná, protože v případě nepříznivých atmosfé-
rických podmínek je nižší viditelnost.
STĚRKY
V každém případě doporučujeme vyměnit stěrky vždy asi po jednom
roce provozu.
Poškození stěrek lze předejít několika jednoduchými opatřeními:
❍jakmile klesne venkovní teplota pod nulu, zkontrolujte, zda
pryž stěrek nepřimrzla ke sklu. Pro uvolnění přimrzlých stěrek
používejte rozmrazovací prostředek;
❍odstraňujte z okna sníh;
❍neuvádějte do chodu stírače čelního/zadního okna, když je
sklo suché.
Příliš nízký tlak vyvolává přehřívání pneumatik.
Hrozí nebezpečí vážného poškození pneumatiky.
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 217

218
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

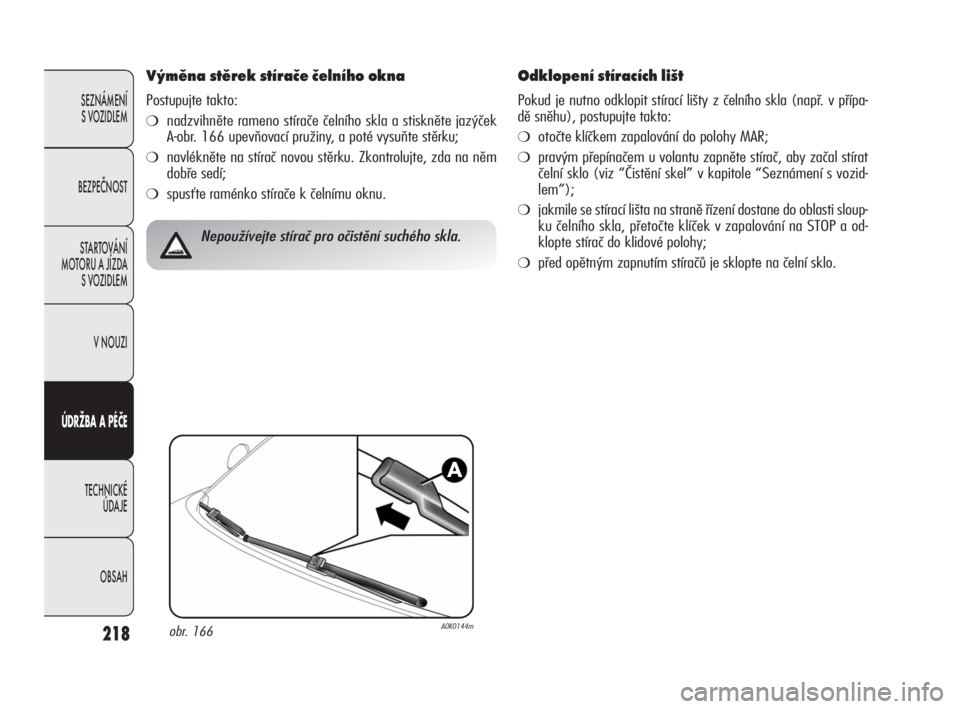

Výměna stěrek stírače čelního okna
Postupujte takto:
❍nadzvihněte rameno stírače čelního skla a stiskněte jazýček
A-obr. 166 upevňovací pružiny, a poté vysuňte stěrku;
❍navlékněte na stírač novou stěrku. Zkontrolujte, zda na něm
dobře sedí;
❍spusťte raménko stírače k čelnímu oknu.
obr. 166A0K0144m
Nepoužívejte stírač pro očistění suchého skla.
Odklopení stíracích lišt
Pokud je nutno odklopit stírací lišty z čelního skla (např. v přípa-
dě sněhu), postupujte takto:
❍otočte klíčkem zapalování do polohy MAR;
❍pravým přepínačem u volantu zapněte stírač, aby začal stírat
čelní sklo (viz “Čistění skel” v kapitole “Seznámení s vozid-
lem”);
❍jakmile se stírací lišta na straně řízení dostane do oblasti sloup-
ku čelního skla, přetočte klíček v zapalování na STOP a od-
klopte stírač do klidové polohy;
❍před opětným zapnutím stíračů je sklopte na čelní sklo.
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 218

219
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
OSTŘIKOVAČE

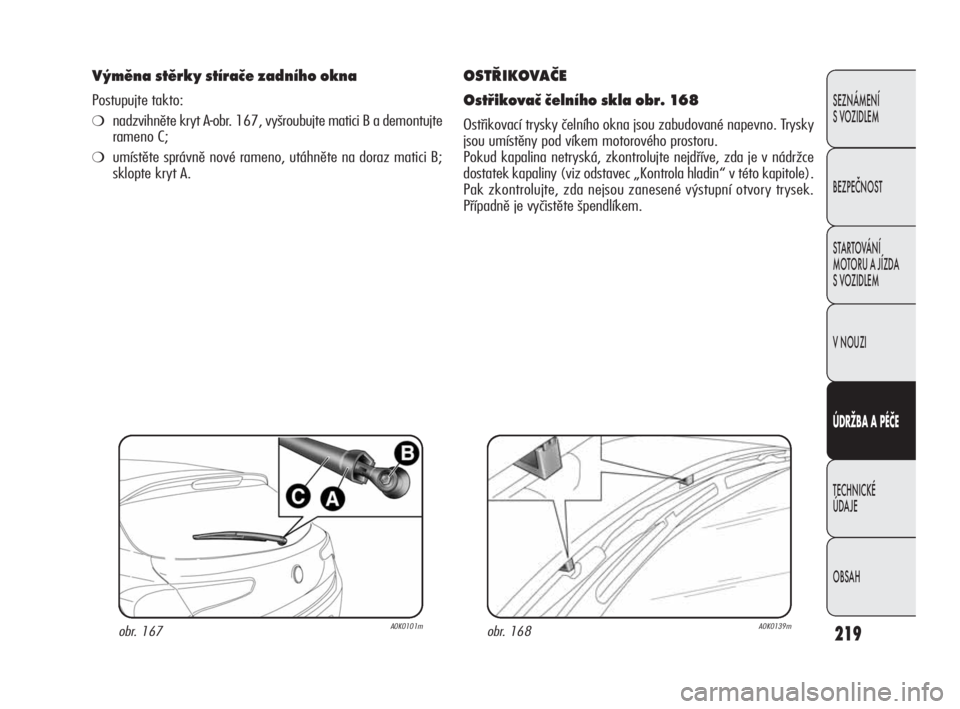

Ostřikovač čelního skla obr. 168
Ostřikovací trysky čelního okna jsou zabudované napevno. Trysky
jsou umístěny pod víkem motorového prostoru.
Pokud kapalina netryská, zkontrolujte nejdříve, zda je v nádržce
dostatek kapaliny (viz odstavec „Kontrola hladin“ v této kapitole).
Pak zkontrolujte, zda nejsou zanesené výstupní otvory trysek.
Případně je vyčistěte špendlíkem.
obr. 167A0K0101mobr. 168A0K0139m
Výměna stěrky stírače zadního okna
Postupujte takto:
❍nadzvihněte kryt A-obr. 167, vyšroubujte matici B a demontujte
rameno C;
❍umístěte správně nové rameno, utáhněte na doraz matici B;
sklopte kryt A.
199-224 Alfa Giulietta CZ 4ed 3-05-2010 15:37 Pagina 219
