Alfa Romeo Giulietta 2010 Návod k použití a údržbě (in Czech)

50
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

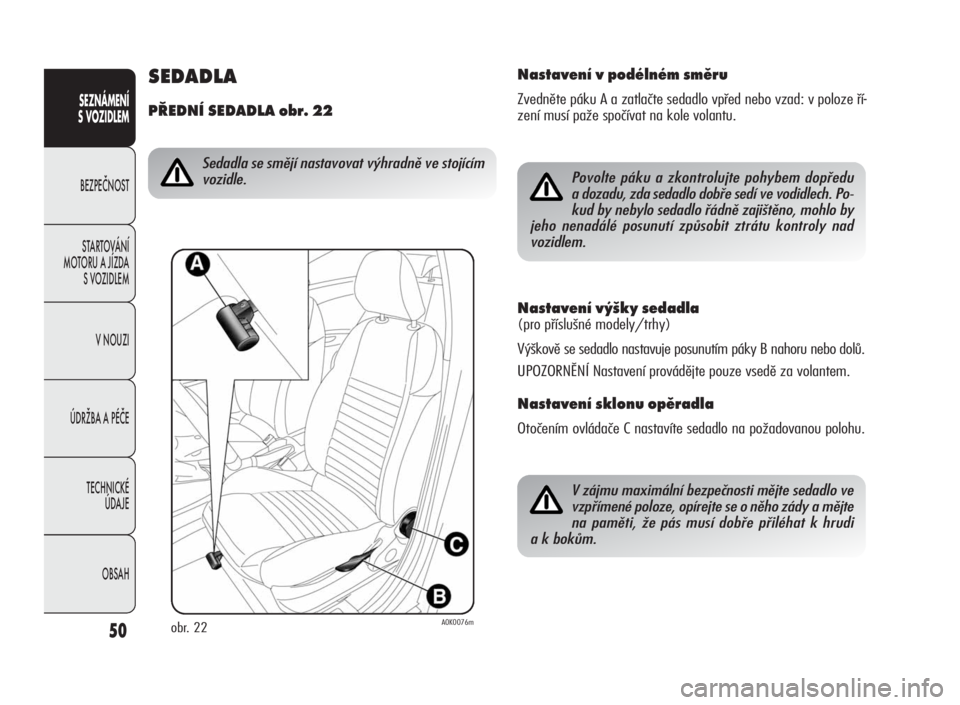

Nastavení výšky sedadla
(pro příslušné modely/trhy)
Výškově se sedadlo nastavuje posunutím páky B nahoru nebo dolů.
UPOZORNĚNÍ Nastavení provádějte pouze vsedě za volantem.
Nastavení sklonu opěradla
Otočením ovládače C nastavíte sedadlo na požadovanou polohu.
SEDADLA
PŘEDNÍ SEDADLA obr. 22
obr. 22A0K0076m
Sedadla se smějí nastavovat výhradně ve stojícím
vozidle.
Nastavení v podélném směru
Zvedněte páku A a zatlačte sedadlo vpřed nebo vzad: v poloze ří-
zení musí paže spočívat na kole volantu.
Povolte páku a zkontrolujte pohybem dopředu
a dozadu, zda sedadlo dobře sedí ve vodidlech. Po-
kud by nebylo sedadlo řádně zajištěno, mohlo by
jeho nenadálé posunutí způsobit ztrátu kontroly nad
vozidlem.
V zájmu maximální bezpečnosti mějte sedadlo ve
vzpřímené poloze, opírejte se o něho zády a mějte
na paměti, že pás musí dobře přiléhat k hrudi
akbokům.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 50

51
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

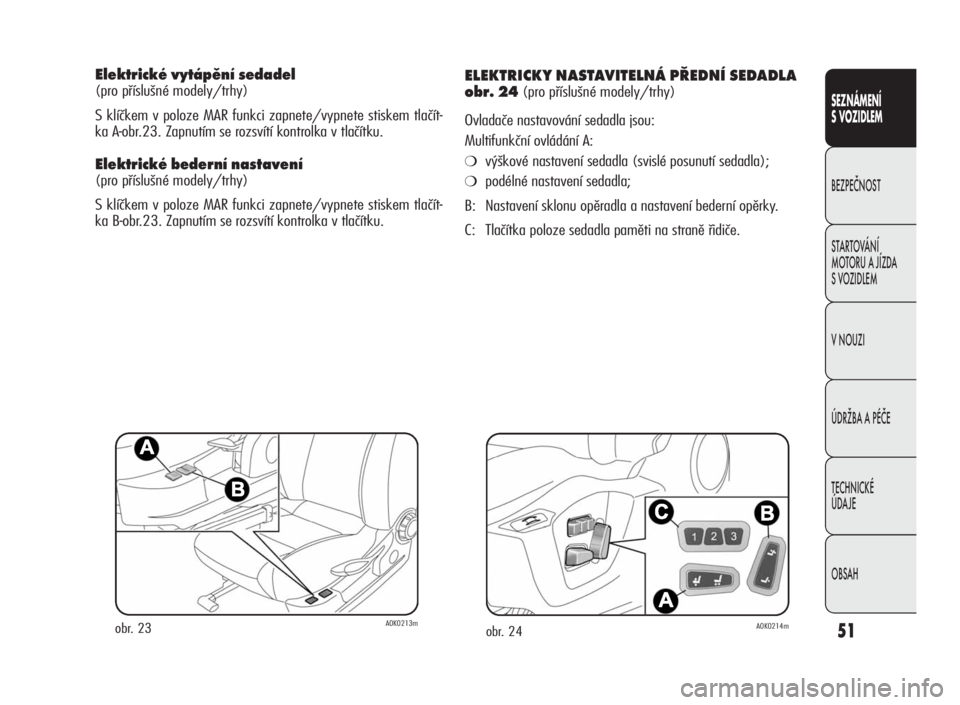

Elektrické vytápění sedadel
(pro příslušné modely/trhy)
S klíčkem v poloze MAR funkci zapnete/vypnete stiskem tlačít-
ka A-obr.23. Zapnutím se rozsvítí kontrolka v tlačítku.
Elektrické bederní nastavení
(pro příslušné modely/trhy)
S klíčkem v poloze MAR funkci zapnete/vypnete stiskem tlačít-
ka B-obr.23. Zapnutím se rozsvítí kontrolka v tlačítku.
obr. 23A0K0213m
ELEKTRICKY NASTAVITELNÁ PŘEDNÍ SEDADLA
obr. 24
(pro příslušné modely/trhy)
Ovladače nastavování sedadla jsou:
Multifunkční ovládání A:
❍výškové nastavení sedadla (svislé posunutí sedadla);
❍podélné nastavení sedadla;
B: Nastavení sklonu opěradla a nastavení bederní opěrky.
C: Tlačítka poloze sedadla paměti na straně řidiče.
obr. 24A0K0214m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 51

52
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

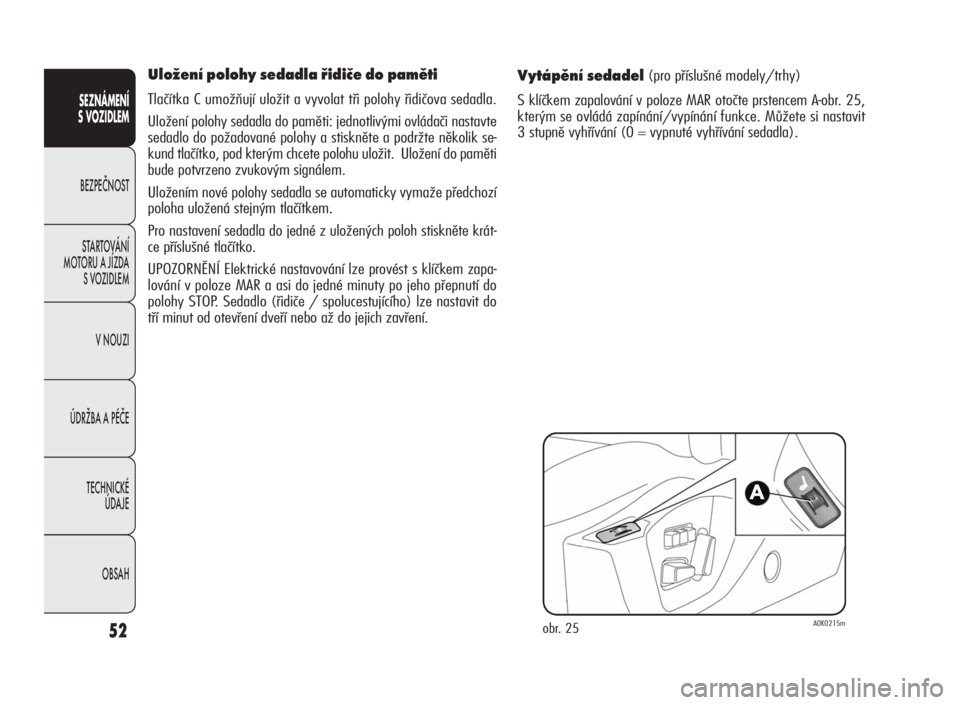

Vytápění sedadel(pro příslušné modely/trhy)
S klíčkem zapalování v poloze MAR otočte prstencem A-obr. 25,
kterým se ovládá zapínání/vypínání funkce. Můžete si nastavit
3 stupně vyhřívání (0 = vypnuté vyhřívání sedadla).
obr. 25A0K0215m
Uložení polohy sedadla řidiče do paměti
Tlačítka C umožňují uložit a vyvolat tři polohy řidičova sedadla.
Uložení polohy sedadla do paměti: jednotlivými ovládači nastavte
sedadlo do požadované polohy a stiskněte a podržte několik se-
kund tlačítko, pod kterým chcete polohu uložit. Uložení do paměti
bude potvrzeno zvukovým signálem.
Uložením nové polohy sedadla se automaticky vymaže předchozí
poloha uložená stejným tlačítkem.
Pro nastavení sedadla do jedné z uložených poloh stiskněte krát-
ce příslušné tlačítko.
UPOZORNĚNÍ Elektrické nastavování lze provést s klíčkem zapa-
lování v poloze MAR a asi do jedné minuty po jeho přepnutí do
polohy STOP. Sedadlo (řidiče / spolucestujícího) lze nastavit do
tří minut od otevření dveří nebo až do jejich zavření.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 52

53
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

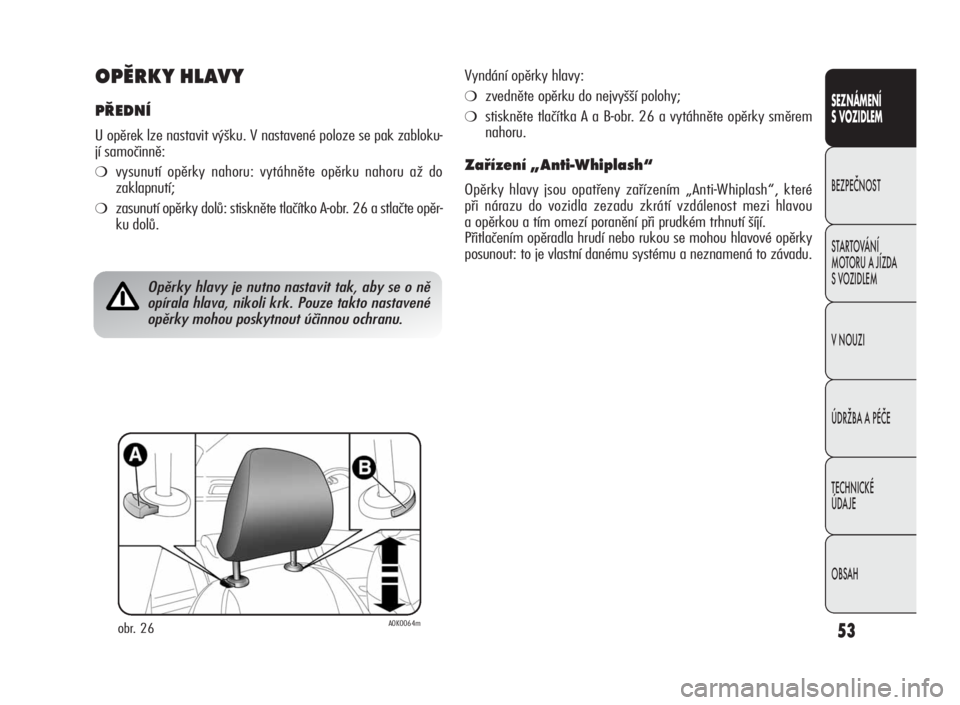

OPĚRKY HLAVY
PŘEDNÍ
U opěrek lze nastavit výšku. V nastavené poloze se pak zabloku-
jí samočinně:
❍vysunutí opěrky nahoru: vytáhněte opěrku nahoru až do
zaklapnutí;
❍zasunutí opěrky dolů: stiskněte tlačítko A-obr. 26 a stlačte opěr-
ku dolů.
obr. 26A0K0064m
Opěrky hlavy je nutno nastavit tak, aby se o ně
opírala hlava, nikoli krk. Pouze takto nastavené
opěrky mohou poskytnout účinnou ochranu.
Vyndání opěrky hlavy:
❍zvedněte opěrku do nejvyšší polohy;
❍stiskněte tlačítka A a B-obr. 26 a vytáhněte opěrky směrem
nahoru.
Zařízení „Anti-Whiplash“
Opěrky hlavy jsou opatřeny zařízením „Anti-Whiplash“, které
při nárazu do vozidla zezadu zkrátí vzdálenost mezi hlavou
a opěrkou a tím omezí poranění při prudkém trhnutí šíjí.
Přitlačením opěradla hrudí nebo rukou se mohou hlavové opěrky
posunout: to je vlastní danému systému a neznamená to závadu.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 53

54
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

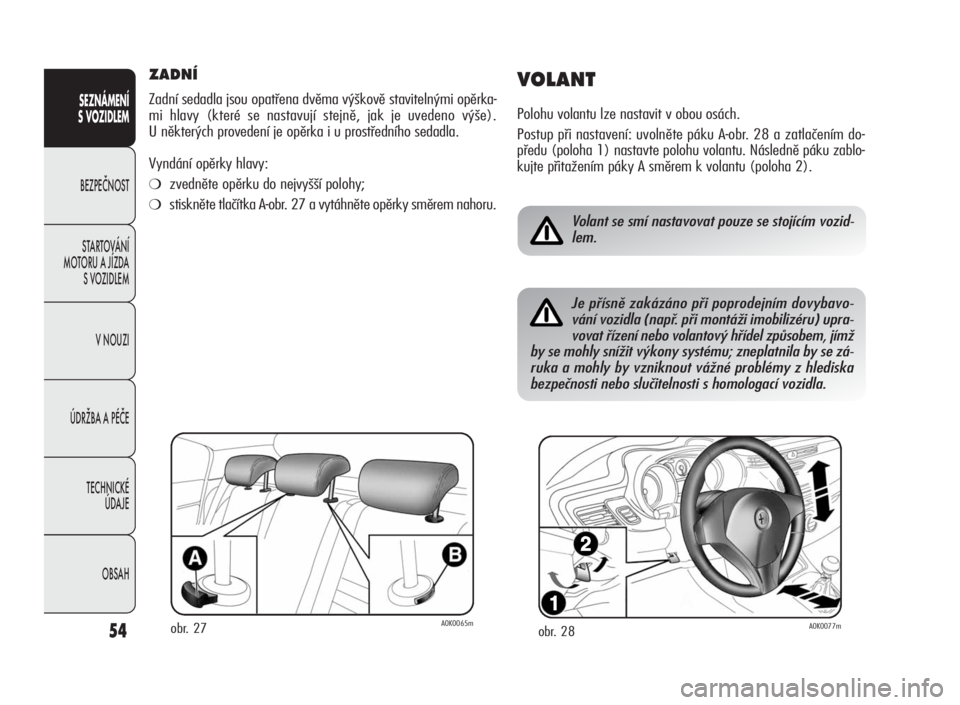

ZADNÍ
Zadní sedadla jsou opatřena dvěma výškově stavitelnými opěrka-
mi hlavy (které se nastavují stejně, jak je uvedeno výše).
U některých provedení je opěrka i u prostředního sedadla.
Vyndání opěrky hlavy:
❍zvedněte opěrku do nejvyšší polohy;
❍stiskněte tlačítka A-obr. 27 a vytáhněte opěrky směrem nahoru.
VOLANT
Polohu volantu lze nastavit v obou osách.
Postup při nastavení: uvolněte páku A-obr. 28 a zatlačením do-
předu (poloha 1) nastavte polohu volantu. Následně páku zablo-
kujte přitažením páky A směrem k volantu (poloha 2).
obr. 27A0K0065mobr. 28A0K0077m
Volant se smí nastavovat pouze se stojícím vozid-
lem.
Je přísně zakázáno při poprodejním dovybavo-
vání vozidla (např. při montáži imobilizéru) upra-
vovat řízení nebo volantový hřídel způsobem, jímž
by se mohly snížit výkony systému; zneplatnila by se zá-
ruka a mohly by vzniknout vážné problémy z hlediska
bezpečnosti nebo slučitelnosti s homologací vozidla.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 54

55
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
obr. 29A0K0079m

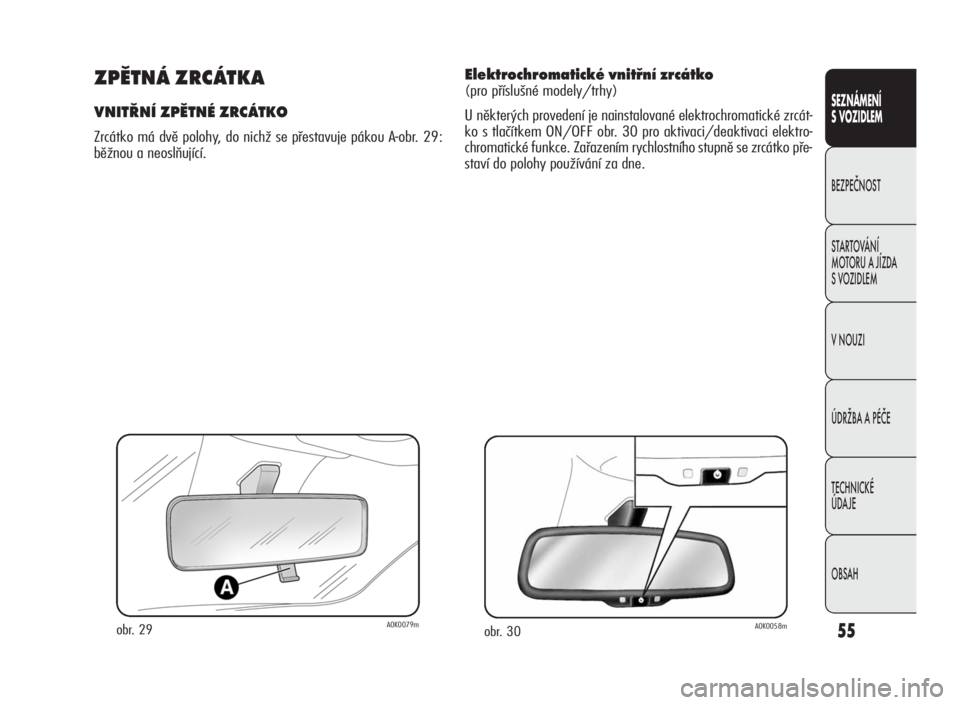

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
Zrcátko má dvě polohy, do nichž se přestavuje pákou A-obr. 29:
běžnou a neoslňující.
Elektrochromatické vnitřní zrcátko
(pro příslušné modely/trhy)
U některých provedení je nainstalované elektrochromatické zrcát-
ko s tlačítkem ON/OFF obr. 30 pro aktivaci/deaktivaci elektro-
chromatické funkce. Zařazením rychlostního stupně se zrcátko pře-
staví do polohy používání za dne.
obr. 30A0K0058m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 55

56
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

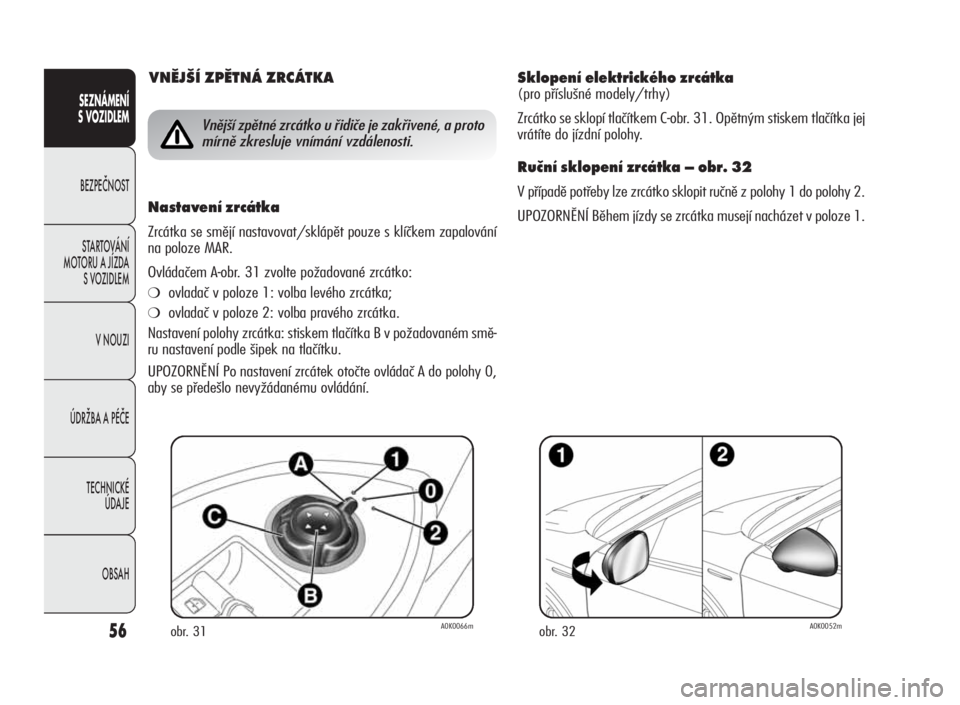

Sklopení elektrického zrcátka
(pro příslušné modely/trhy)
Zrcátko se sklopí tlačítkem C-obr. 31. Opětným stiskem tlačítka jej
vrátíte do jízdní polohy.
Ruční sklopení zrcátka – obr. 32
V případě potřeby lze zrcátko sklopit ručně z polohy 1 do polohy 2.
UPOZORNĚNÍ Během jízdy se zrcátka musejí nacházet v poloze 1.
Nastavení zrcátka
Zrcátka se smějí nastavovat/sklápět pouze s klíčkem zapalování
na poloze MAR.
Ovládačem A-obr. 31 zvolte požadované zrcátko:
❍ovladač v poloze 1: volba levého zrcátka;
❍ovladač v poloze 2: volba pravého zrcátka.
Nastavení polohy zrcátka: stiskem tlačítka B v požadovaném smě-
ru nastavení podle šipek na tlačítku.
UPOZORNĚNÍ Po nastavení zrcátek otočte ovládač A do polohy 0,
aby se předešlo nevyžádanému ovládání.
obr. 31A0K0066mobr. 32A0K0052m
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Vnější zpětné zrcátko u řidiče je zakřivené, a proto
mírně zkresluje vnímání vzdálenosti.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 56

57
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

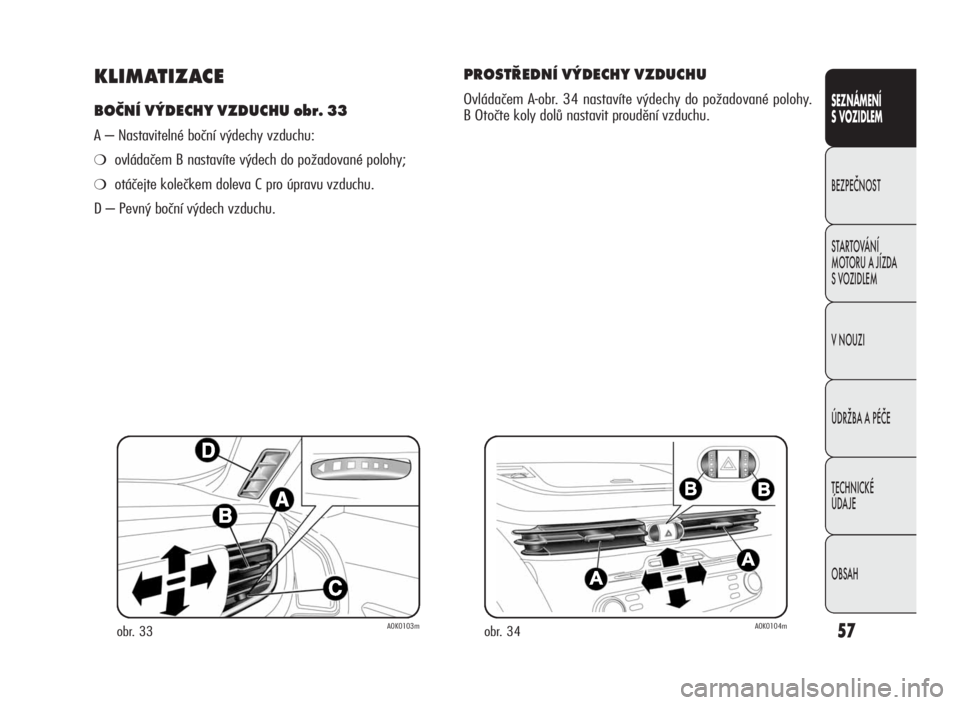

KLIMATIZACE
BOČNÍ VÝDECHY VZDUCHU obr. 33
A – Nastavitelné boční výdechy vzduchu:
❍ovládačem B nastavíte výdech do požadované polohy;
❍otáčejte kolečkem doleva C pro úpravu vzduchu.
D – Pevný boční výdech vzduchu.
obr. 33A0K0103m
PROSTŘEDNÍ VÝDECHY VZDUCHU
Ovládačem A-obr. 34 nastavíte výdechy do požadované polohy.
B Otočte koly dolů nastavit proudění vzduchu.
obr. 34A0K0104m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 57

58
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

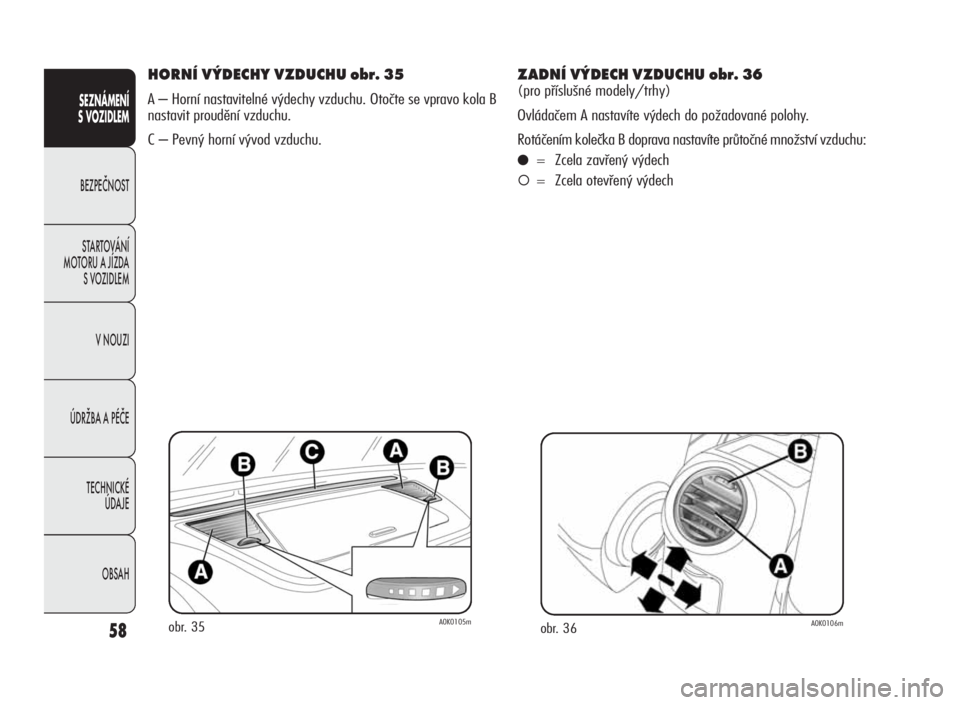

HORNÍ VÝDECHY VZDUCHU obr. 35
A – Horní nastavitelné výdechy vzduchu. Otočte se vpravo kola B
nastavit proudění vzduchu.
C – Pevný horní vývod vzduchu.
obr. 36A0K0106mobr. 35A0K0105m
ZADNÍ VÝDECH VZDUCHU obr. 36
(pro příslušné modely/trhy)
Ovládačem A nastavíte výdech do požadované polohy.
Rotáčením kolečka B doprava nastavíte průtočné množství vzduchu:
●= Zcela zavřený výdech
= Zcela otevřený výdech
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 58

59
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

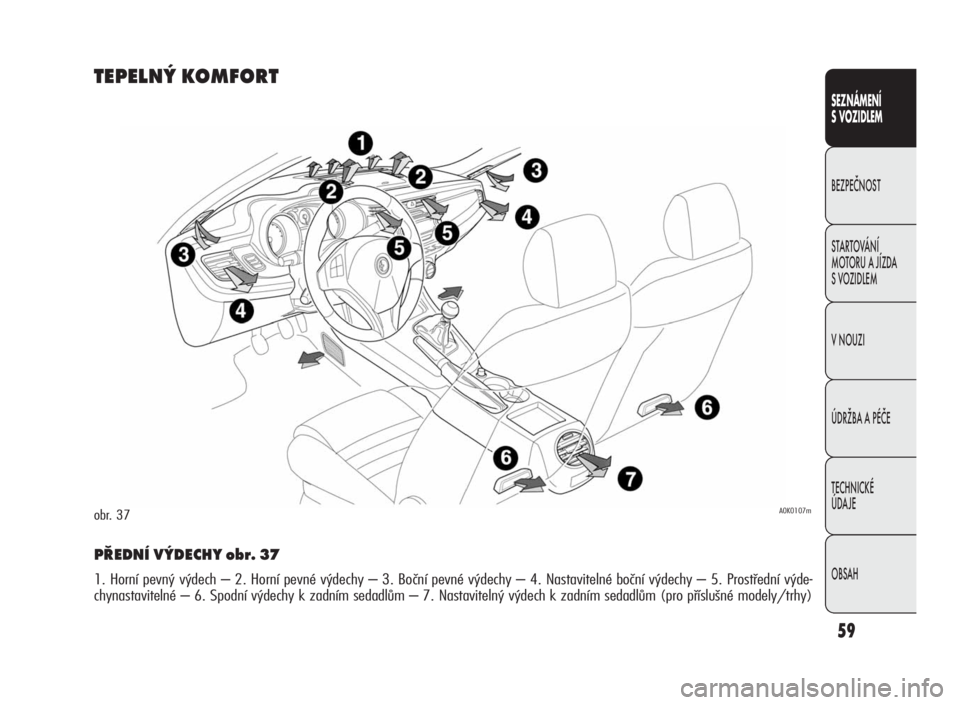

PŘEDNÍ VÝDECHY obr. 37
1. Horní pevný výdech – 2. Horní pevné výdechy – 3. Boční pevné výdechy – 4. Nastavitelné boční výdechy – 5. Prostřední výde-
chynastavitelné – 6. Spodní výdechy k zadním sedadlům – 7. Nastavitelný výdech k zadním sedadlům (pro příslušné modely/trhy)
A0K0107mobr. 37
TEPELNÝ KOMFORT
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 59
