Alfa Romeo Giulietta 2010 Návod k použití a údržbě (in Czech)

80
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

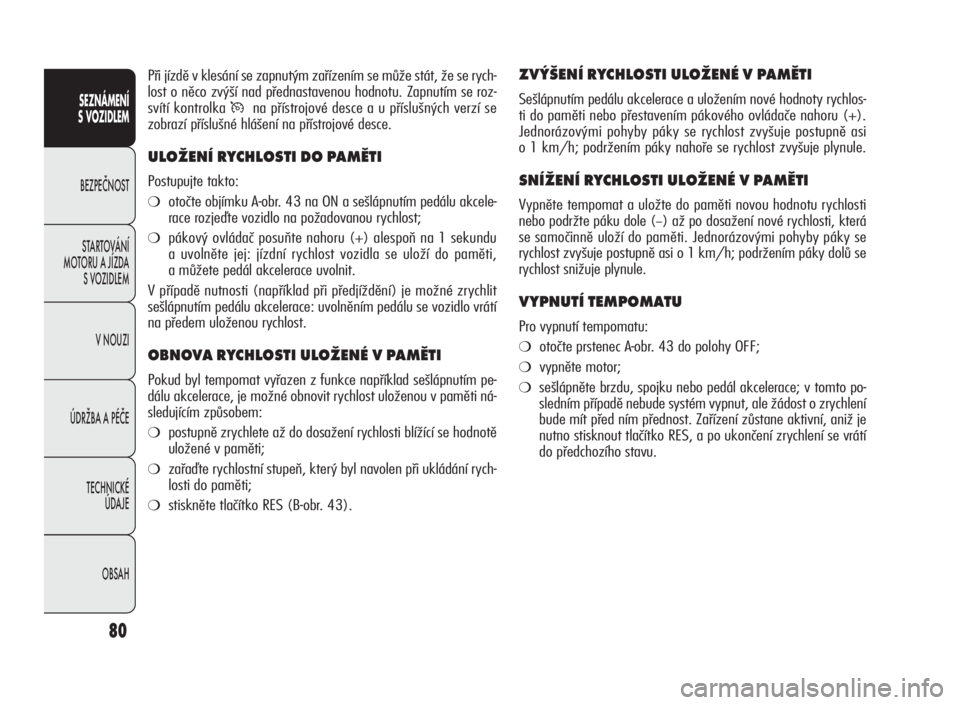

ZVÝŠENÍ RYCHLOSTI ULOŽENÉ V PAMĚTI
Sešlápnutím pedálu akcelerace a uložením nové hodnoty rychlos-
ti do paměti nebo přestavením pákového ovládače nahoru (+).
Jednorázovými pohyby páky se rychlost zvyšuje postupně asi
o 1 km/h; podržením páky nahoře se rychlost zvyšuje plynule.
SNÍŽENÍ RYCHLOSTI ULOŽENÉ V PAMĚTI
Vypněte tempomat a uložte do paměti novou hodnotu rychlosti
nebo podržte páku dole (
−) až po dosažení nové rychlosti, která
se samočinně uloží do paměti. Jednorázovými pohyby páky se
rychlost zvyšuje postupně asi o 1 km/h; podržením páky dolů se
rychlost snižuje plynule.
VYPNUTÍ TEMPOMATU
Pro vypnutí tempomatu:
❍otočte prstenec A-obr. 43 do polohy OFF;
❍vypněte motor;
❍sešlápněte brzdu, spojku nebo pedál akcelerace; v tomto po-
sledním případě nebude systém vypnut, ale žádost o zrychlení
bude mít před ním přednost. Zařízení zůstane aktivní, aniž je
nutno stisknout tlačítko RES, a po ukončení zrychlení se vrátí
do předchozího stavu. Při jízdě v klesání se zapnutým zařízením se může stát, že se rych-
lost o něco zvýší nad přednastavenou hodnotu. Zapnutím se roz-
svítí kontrolka
Üna přístrojové desce a u příslušných verzí se
zobrazí příslušné hlášení na přístrojové desce.
ULOŽENÍ RYCHLOSTI DO PAMĚTI
Postupujte takto:
❍otočte objímku A-obr. 43 na ON a sešlápnutím pedálu akcele-
race rozjeďte vozidlo na požadovanou rychlost;
❍pákový ovládač posuňte nahoru (+) alespoň na 1 sekundu
a uvolněte jej: jízdní rychlost vozidla se uloží do paměti,
a můžete pedál akcelerace uvolnit.
V případě nutnosti (například při předjíždění) je možné zrychlit
sešlápnutím pedálu akcelerace: uvolněním pedálu se vozidlo vrátí
na předem uloženou rychlost.
OBNOVA RYCHLOSTI ULOŽENÉ V PAMĚTI
Pokud byl tempomat vyřazen z funkce například sešlápnutím pe-
dálu akcelerace, je možné obnovit rychlost uloženou v paměti ná-
sledujícím způsobem:
❍postupně zrychlete až do dosažení rychlosti blížící se hodnotě
uložené v paměti;
❍zařaďte rychlostní stupeň, který byl navolen při ukládání rych-
losti do paměti;
❍stiskněte tlačítko RES (B-obr. 43).
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 80

81
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

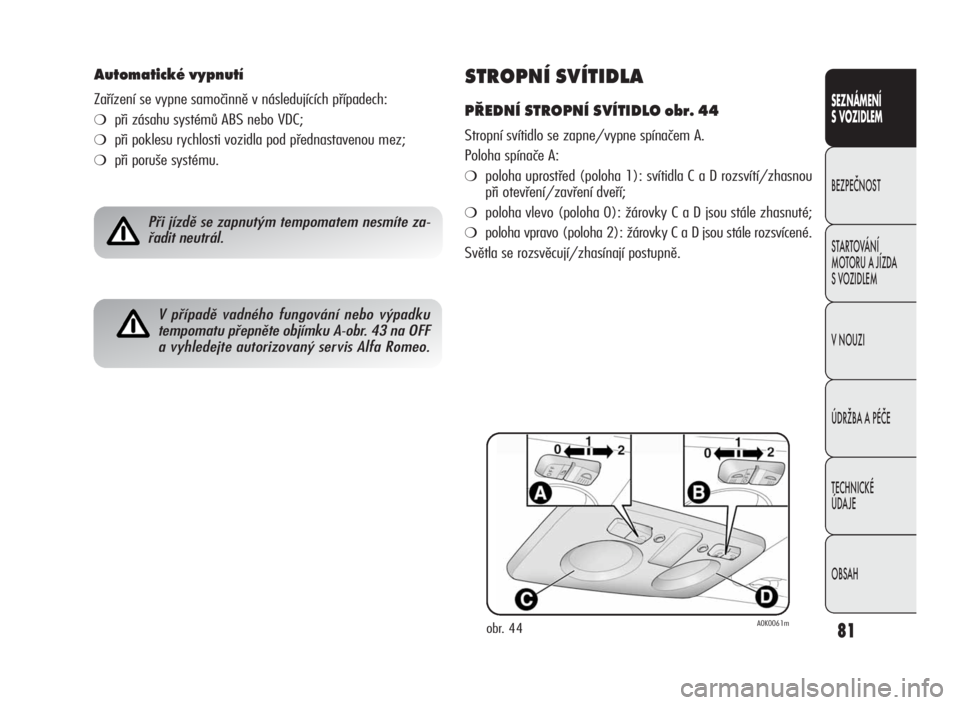

STROPNÍ SVÍTIDLA
PŘEDNÍ STROPNÍ SVÍTIDLO obr. 44
Stropní svítidlo se zapne/vypne spínačem A.
Poloha spínače A:
❍polohauprostřed(poloha1):svítidlaCaDrozsvítí/zhasnou
při otevření/zavření dveří;
❍poloha vlevo (poloha 0): žárovky C a D jsou stále zhasnuté;
❍poloha vpravo (poloha 2): žárovky C a D jsou stále rozsvícené.
Světla se rozsvěcují/zhasínají postupně.
Automatické vypnutí
Zařízení se vypne samočinně v následujících případech:
❍při zásahu systémů ABS nebo VDC;
❍při poklesu rychlosti vozidla pod přednastavenou mez;
❍při poruše systému.
Při jízdě se zapnutým tempomatem nesmíte za-
řadit neutrál.
V případě vadného fungování nebo výpadku
tempomatu přepněte objímku A-obr. 43 na OFF
a vyhledejte autorizovaný servis Alfa Romeo.
obr. 44A0K0061m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 81

82
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

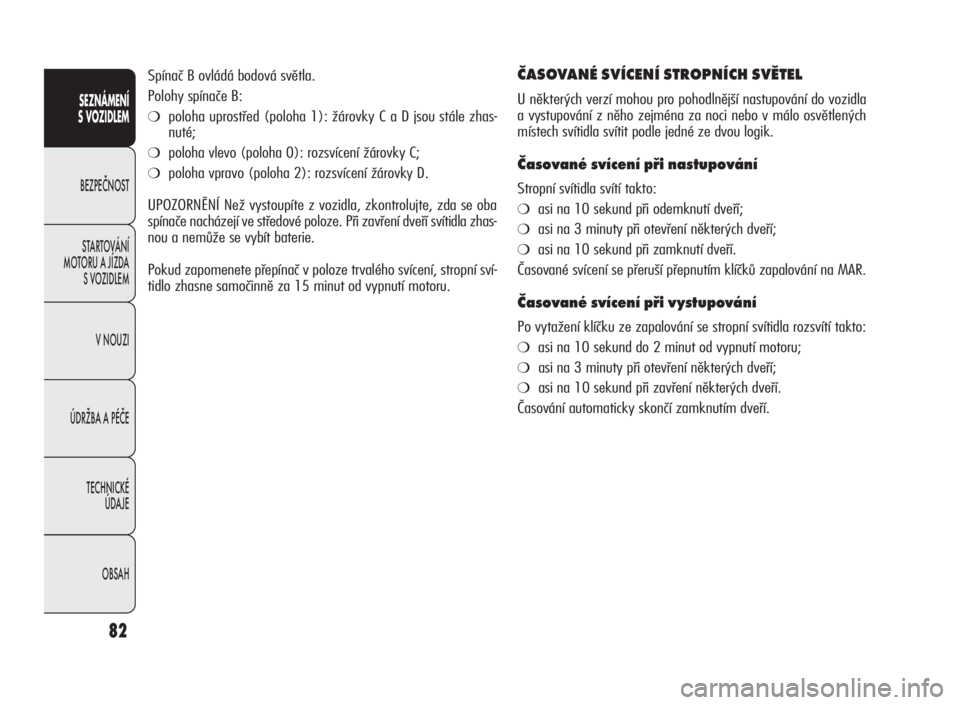

Spínač B ovládá bodová světla.
Polohy spínače B:
❍poloha uprostřed (poloha 1): žárovky C a D jsou stále zhas-
nuté;
❍poloha vlevo (poloha 0): rozsvícení žárovky C;
❍poloha vpravo (poloha 2): rozsvícení žárovky D.
UPOZORNĚNÍ Než vystoupíte z vozidla, zkontrolujte, zda se oba
spínače nacházejí ve středové poloze. Při zavření dveří svítidla zhas-
nou a nemůže se vybít baterie.
Pokud zapomenete přepínač v poloze trvalého svícení, stropní sví-
tidlo zhasne samočinně za 15 minut od vypnutí motoru.
ČASOVANÉ SVÍCENÍ STROPNÍCH SVĚTEL
U některých verzí mohou pro pohodlnější nastupování do vozidla
a vystupování z něho zejména za noci nebo v málo osvětlených
místech svítidla svítit podle jedné ze dvou logik.
Časované svícení při nastupování
Stropní svítidla svítí takto:
❍asi na 10 sekund při odemknutí dveří;
❍asi na 3 minuty při otevření některých dveří;
❍asi na 10 sekund při zamknutí dveří.
Časované svícení se přeruší přepnutím klíčků zapalování na MAR.
Časované svícení při vystupování
Po vytažení klíčku ze zapalování se stropní svítidla rozsvítí takto:
❍asi na 10 sekund do 2 minut od vypnutí motoru;
❍asi na 3 minuty při otevření některých dveří;
❍asi na 10 sekund při zavření některých dveří.
Časování automaticky skončí zamknutím dveří.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 82

83
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

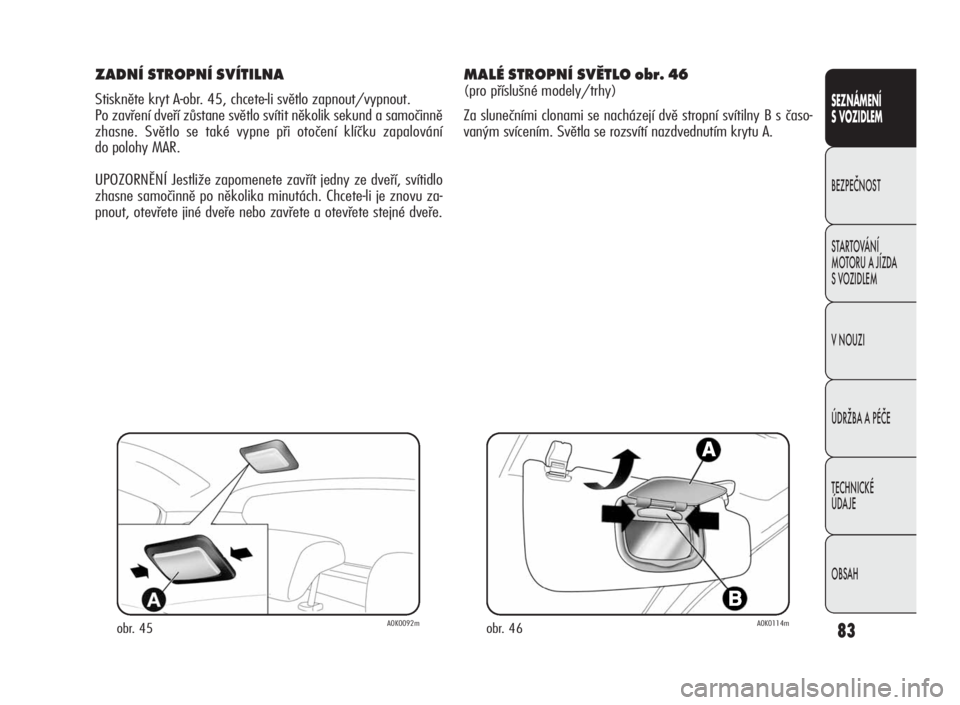

ZADNÍ STROPNÍ SVÍTILNA
Stiskněte kryt A-obr. 45, chcete-li světlo zapnout/vypnout.
Po zavření dveří zůstane světlo svítit několik sekund a samočinně
zhasne. Světlo se také vypne při otočení klíčku zapalování
do polohy MAR.
UPOZORNĚNÍ Jestliže zapomenete zavřít jedny ze dveří, svítidlo
zhasne samočinně po několika minutách. Chcete-li je znovu za-
pnout, otevřete jiné dveře nebo zavřete a otevřete stejné dveře.
obr. 45A0K0092mobr. 46A0K0114m
MALÉ STROPNÍ SVĚTLO obr. 46
(pro příslušné modely/trhy)
Za slunečními clonami se nacházejí dvě stropní svítilny B s časo-
vaným svícením. Světla se rozsvítí nazdvednutím krytu A.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 83

84
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

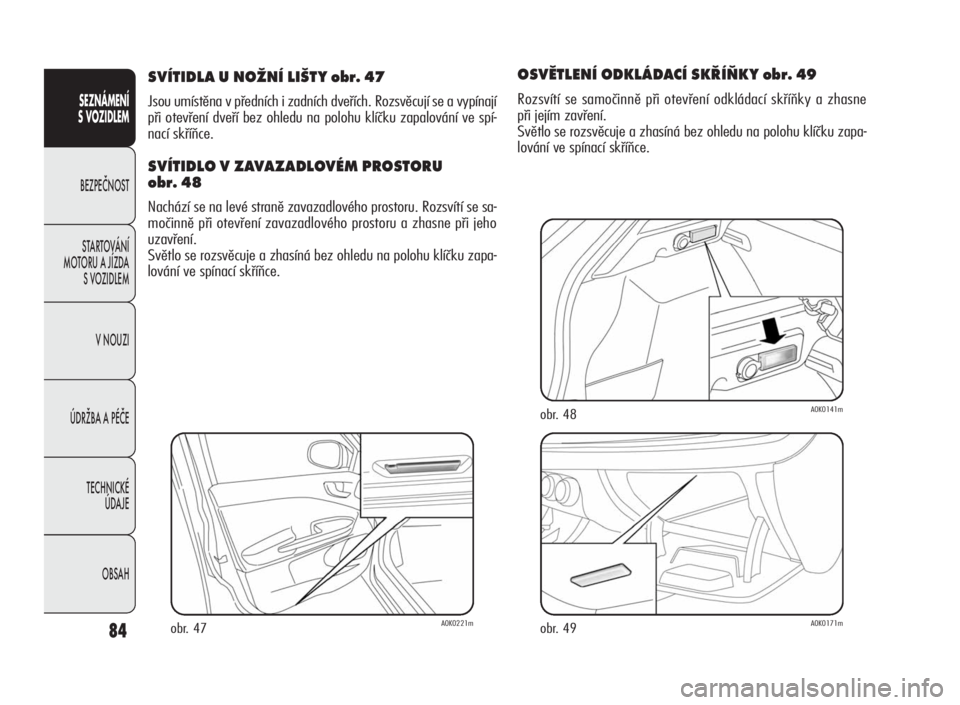

SVÍTIDLA U NOŽNÍ LIŠTY obr. 47
Jsou umístěna v předních i zadních dveřích. Rozsvěcují se a vypínají
při otevření dveří bez ohledu na polohu klíčku zapalování ve spí-
nací skříňce.
SVÍTIDLO V ZAVAZADLOVÉM PROSTORU
obr. 48
Nachází se na levé straně zavazadlového prostoru. Rozsvítí se sa-
močinně při otevření zavazadlového prostoru a zhasne při jeho
uzavření.
Světlo se rozsvěcuje a zhasíná bez ohledu na polohu klíčku zapa-
lování ve spínací skříňce.
obr. 47A0K0221m
OSVĚTLENÍ ODKLÁDACÍ SKŘÍŇKY obr. 49
Rozsvítí se samočinně při otevření odkládací skříňky a zhasne
při jejím zavření.
Světlo se rozsvěcuje a zhasíná bez ohledu na polohu klíčku zapa-
lování ve spínací skříňce.
obr. 49A0K0171m
obr. 48A0K0141m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 84

85
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

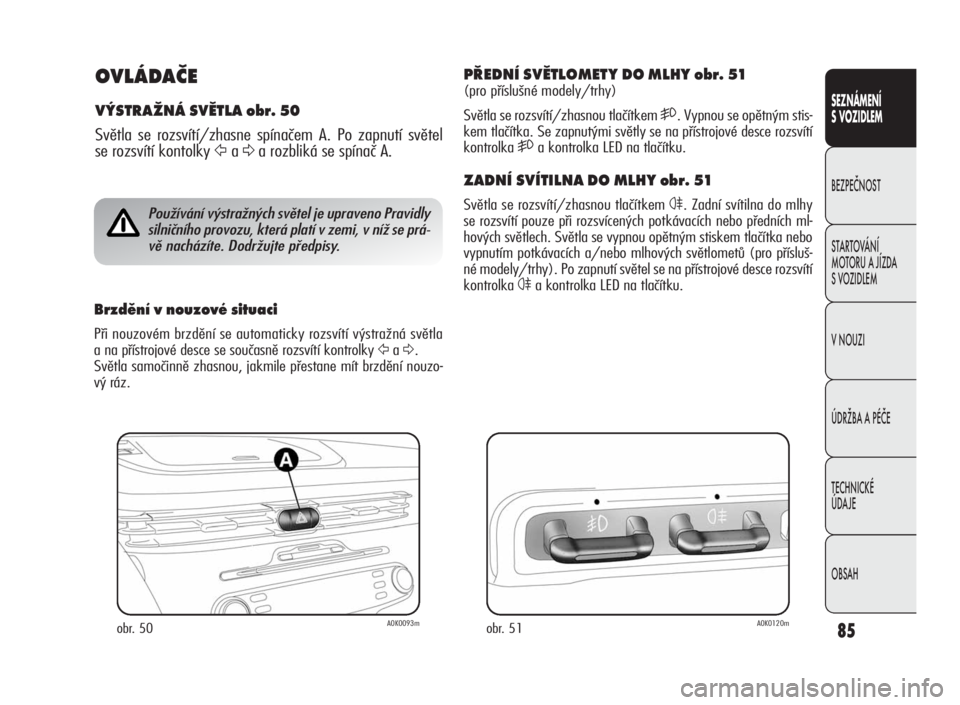

OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA obr. 50
Světla se rozsvítí/zhasne spínačem A. Po zapnutí světel
se rozsvítí kontolky
ŸaΔa rozbliká se spínač A.
obr. 50A0K0093m
Používání výstražných světel je upraveno Pravidly
silničního provozu, která platí v zemi, v níž se prá-
vě nacházíte. Dodržujte předpisy.
Brzdění v nouzové situaci
Při nouzovém brzdění se automaticky rozsvítí výstražná světla
a na přístrojové desce se současně rozsvítí kontrolky
ŸaΔ.
Světla samočinně zhasnou, jakmile přestane mít brzdění nouzo-
vý ráz.
PŘEDNÍ SVĚTLOMETY DO MLHY obr. 51
(pro příslušné modely/trhy)
Světla se rozsvítí/zhasnou tlačítkem
5. Vypnou se opětným stis-
kem tlačítka. Se zapnutými světly se na přístrojové desce rozsvítí
kontrolka
5a kontrolka LED na tlačítku.
ZADNÍ SVÍTILNA DO MLHY obr. 51
Světla se rozsvítí/zhasnou tlačítkem4. Zadní svítilna do mlhy
se rozsvítí pouze při rozsvícených potkávacích nebo předních ml-
hových světlech. Světla se vypnou opětným stiskem tlačítka nebo
vypnutím potkávacích a/nebo mlhových světlometů (pro přísluš-
né modely/trhy). Po zapnutí světel se na přístrojové desce rozsvítí
kontrolka
4a kontrolka LED na tlačítku.
obr. 51A0K0120m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 85

86
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

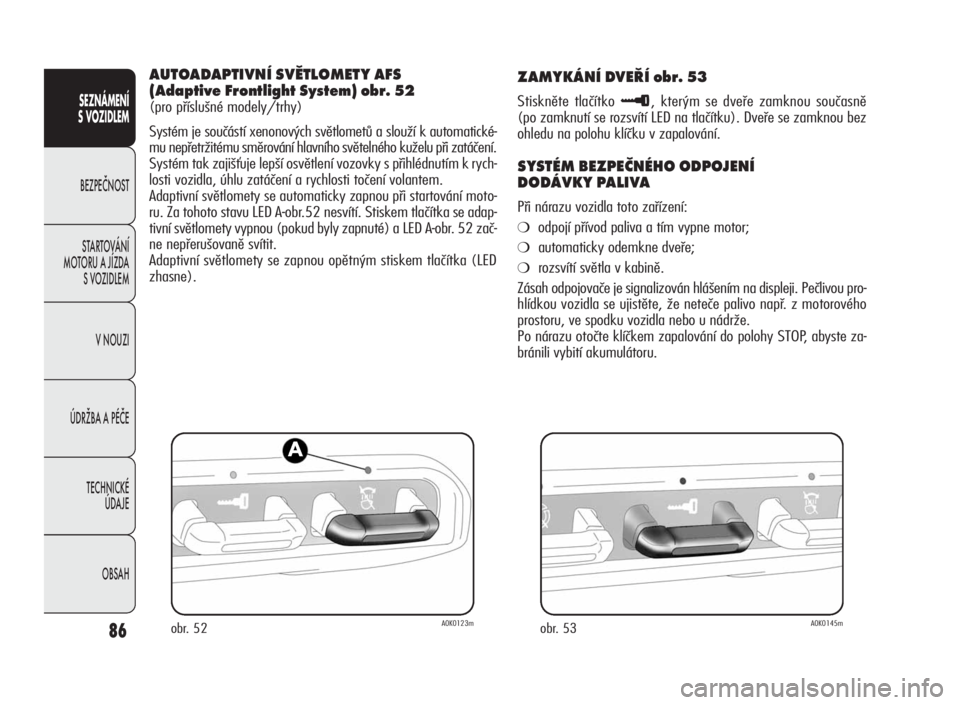

AUTOADAPTIVNÍ SVĚTLOMETY AFS
(Adaptive Frontlight System) obr. 52
(pro příslušné modely/trhy)
Systém je součástí xenonových světlometů a slouží k automatické-
mu nepřetržitému směrování hlavního světelného kuželu při zatáčení.
Systém tak zajišťuje lepší osvětlení vozovky s přihlédnutím k rych-
losti vozidla, úhlu zatáčení a rychlosti točení volantem.
Adaptivní světlomety se automaticky zapnou při startování moto-
ru. Za tohoto stavu LED A-obr.52 nesvítí. Stiskem tlačítka se adap-
tivní světlomety vypnou (pokud byly zapnuté) a LED A-obr. 52 zač-
ne nepřerušovaně svítit.
Adaptivní světlomety se zapnou opětným stiskem tlačítka (LED
zhasne).
obr. 52A0K0123m
ZAMYKÁNÍ DVEŘÍ obr. 53
Stiskněte tlačítko≈, kterým se dveře zamknou současně
(po zamknutí se rozsvítí LED na tlačítku). Dveře se zamknou bez
ohledu na polohu klíčku v zapalování.
SYSTÉM BEZPEČNÉHO ODPOJENÍ
DODÁVKY PALIVA
Při nárazu vozidla toto zařízení:
❍odpojí přívod paliva a tím vypne motor;
❍automaticky odemkne dveře;
❍rozsvítí světla v kabině.
Zásah odpojovače je signalizován hlášením na displeji. Pečlivou pro-
hlídkou vozidla se ujistěte, že neteče palivo např. z motorového
prostoru, ve spodku vozidla nebo u nádrže.
Po nárazu otočte klíčkem zapalování do polohy STOP, abyste za-
bránili vybití akumulátoru.
obr. 53A0K0145m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 86

87
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

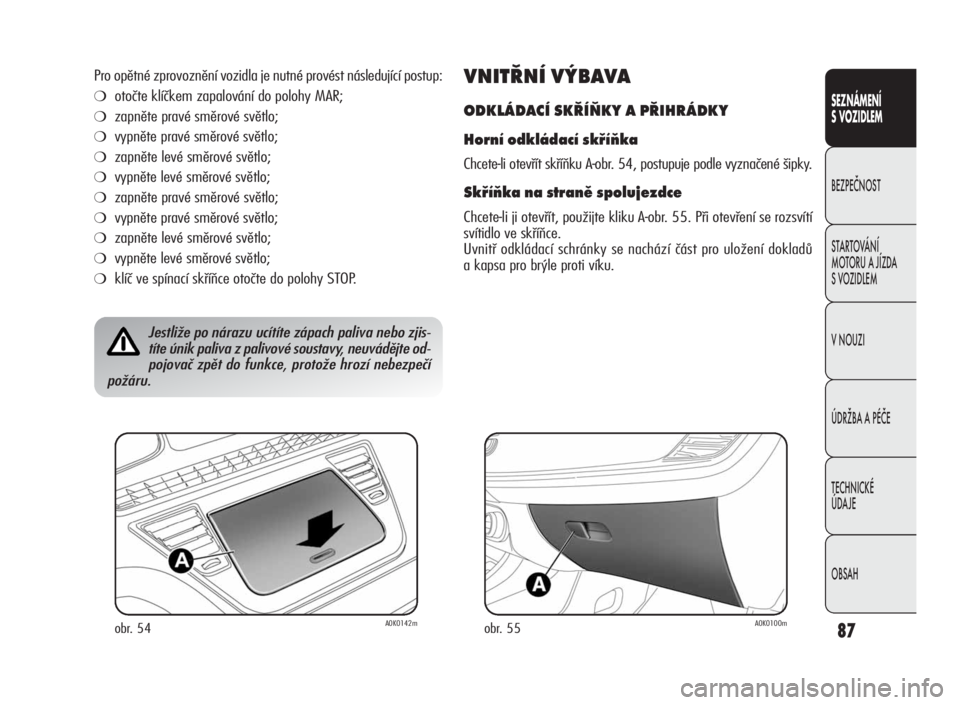

Pro opětné zprovoznění vozidla je nutné provést následující postup:
❍otočte klíčkem zapalování do polohy MAR;
❍zapněte pravé směrové světlo;
❍vypněte pravé směrové světlo;
❍zapněte levé směrové světlo;
❍vypněte levé směrové světlo;
❍zapněte pravé směrové světlo;
❍vypněte pravé směrové světlo;
❍zapněte levé směrové světlo;
❍vypněte levé směrové světlo;
❍klíč ve spínací skříňce otočte do polohy STOP.
Jestliže po nárazu ucítíte zápach paliva nebo zjis-
títe únik paliva z palivové soustavy, neuvádějte od-
pojovač zpět do funkce, protože hrozí nebezpečí
požáru.
VNITŘNÍ VÝBAVA
ODKLÁDACÍ SKŘÍŇKY A PŘIHRÁDKY
Horní odkládací skříňka
Chcete-li otevřít skříňku A-obr. 54, postupuje podle vyznačené šipky.
Skříňka na straně spolujezdce
Chcete-li ji otevřít, použijte kliku A-obr. 55. Při otevření se rozsvítí
svítidlo ve skříňce.
Uvnitř odkládací schránky se nachází část pro uložení dokladů
a kapsa pro brýle proti víku.
obr. 54A0K0142mobr. 55A0K0100m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 87

88
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

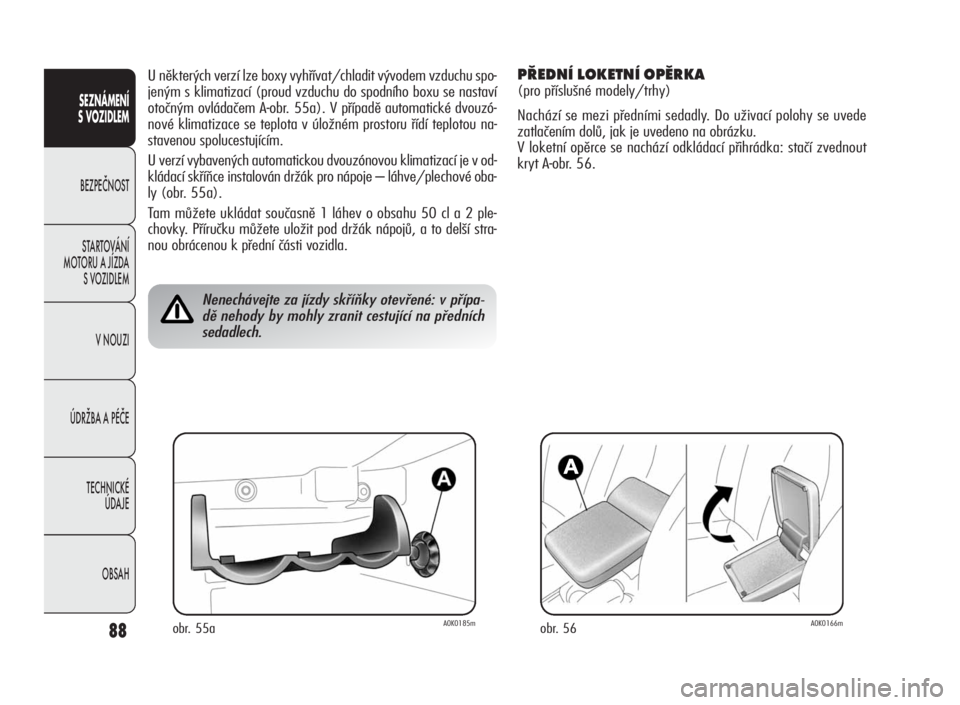

U některých verzí lze boxy vyhřívat/chladit vývodem vzduchu spo-
jeným s klimatizací (proud vzduchu do spodního boxu se nastaví
otočným ovládačem A-obr. 55a). V případě automatické dvouzó-
nové klimatizace se teplota v úložném prostoru řídí teplotou na-
stavenou spolucestujícím.
U verzí vybavených automatickou dvouzónovou klimatizací je v od-
kládací skříňce instalován držák pro nápoje – láhve/plechové oba-
ly (obr. 55a).
Tam můžete ukládat současně 1 láhev o obsahu 50 cl a 2 ple-
chovky. Příručku můžete uložit pod držák nápojů, a to delší stra-
nou obrácenou k přední části vozidla.
Nenechávejte za jízdy skříňky otevřené: v přípa-
dě nehody by mohly zranit cestující na předních
sedadlech.
PŘEDNÍ LOKETNÍ OPĚRKA
(pro příslušné modely/trhy)
Nachází se mezi předními sedadly. Do uživací polohy se uvede
zatlačením dolů, jak je uvedeno na obrázku.
V loketní opěrce se nachází odkládací přihrádka: stačí zvednout
kryt A-obr. 56.
obr. 56A0K0166mobr. 55aA0K0185m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 88

89
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
obr. 57aA0K0217m

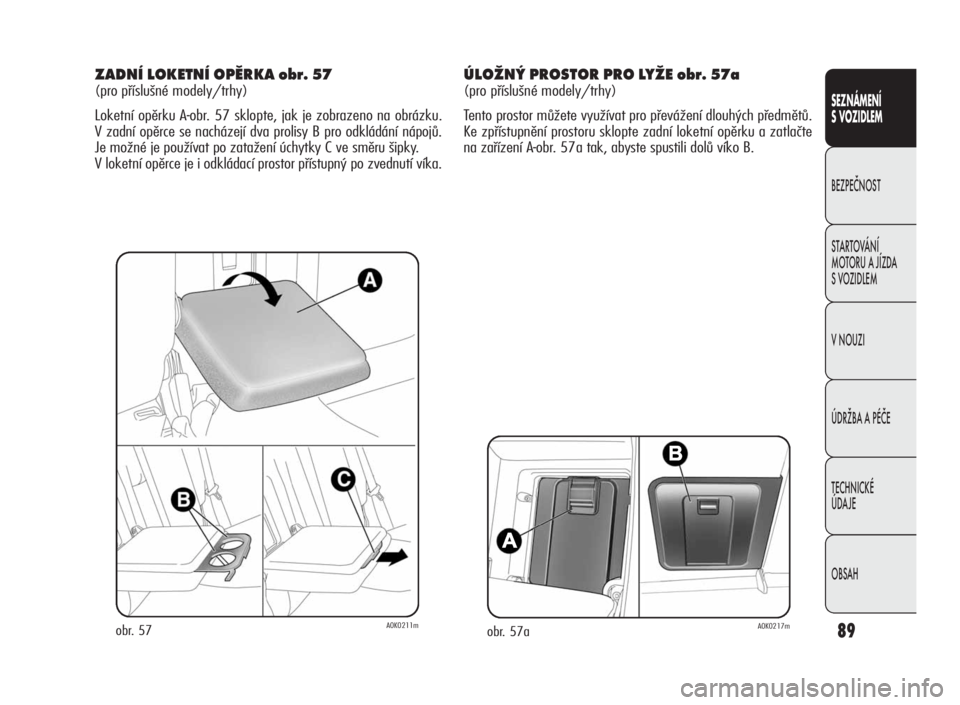

ZADNÍ LOKETNÍ OPĚRKA obr. 57
(pro příslušné modely/trhy)
Loketní opěrku A-obr. 57 sklopte, jak je zobrazeno na obrázku.
V zadní opěrce se nacházejí dva prolisy B pro odkládání nápojů.
Je možné je používat po zatažení úchytky C ve směru šipky.
V loketní opěrce je i odkládací prostor přístupný po zvednutí víka.
obr. 57A0K0211m
ÚLOŽNÝ PROSTOR PRO LYŽE obr. 57a
(pro příslušné modely/trhy)
Tento prostor můžete využívat pro převážení dlouhých předmětů.
Ke zpřístupnění prostoru sklopte zadní loketní opěrku a zatlačte
na zařízení A-obr. 57a tak, abyste spustili dolů víko B.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 89
