Alfa Romeo Giulietta 2010 Návod k použití a údržbě (in Czech)

110
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SYSTÉM VDC
(Vehicle Dynamics Control)
Je to vyspělý systém řízení stability vozidla, který pomáhá udržo-
vat směr jízdy při ztrátě přilnavosti pneumatik. Systém je scho-
pen rozpoznat situace potenciálního nebezpečí pro stabilitu vozid-
la a automaticky zasahuje na brzdách diferencovaným způsobem
na čtyři kola, tak aby poskytl vozidlu stabilizující moment.
VDC obsahuje následující systémy:
❍Hill Holder
❍ASR
❍Brzdový asistent
❍MSR
❍CBC
❍„ELECTRONIC Q2“ („E-Q2“)
❍DST
❍RAB
AKTIVACE SYSTÉMU
Je signalizována blikáním kontrolkyána přístrojové desce. Kon-
trolka tak řidiče informuje o kritickém stavu stability a přilnavosti.
ZAPNUTÍ SYSTÉMU
VDC se zapne samočinně při spuštění motoru a nedá se vypnout.
SYSTÉM HILL HOLDER
Je nedílnou součástí systému VDC. Usnadňuje rozjezd ve stoupání.
Zapne se samočinně za následujících stavů:
❍při stoupání: vozidlo stojí na svahu se sklonem větším než 5 %,
motor je zapnutý, pedály spojky a brzdy jsou sešlápnuté a řazení
je v neutrálu nebo na jiné než zpáteční rychlosti;
❍při klesání: vozidlo stojí na vozovce, jejíž sklon je větší než 5 %,
motor je zapnutý, pedál brzdy sešlápnutý a je zařazena zpá-
teční rychlost.
Při rozjezdu drží systém VDC brzdný tlak na kolech, dokud se mo-
tor nevytočí na moment pro řádný rozjezd, v každém případě
po dobu asi 2 sekund. Tím usnadní přesun pravé nohy z brzdového
pedálu na pedál akcelerace.
Jestliže se vozidlo do té doby nerozjede, systém se samočinně
vypne s postupným uvolněním brzdného účinku. Během této fá-
ze je slyšet zvuk: ten signalizuje, že se vozidlo vzápětí rozjede.
UPOZORNĚNÍ Systém Hill Holder není parkovací brzda. Proto neo-
pouštějte vozidlo bez aktivace parkovací brzdy, vypnutí motoru
a zařazení rychlostního stupně.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 110

111
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
SYSTÉM ASR (AntiSlip Regulation)
ASR je nedílnou součástí systému VDC. Samočinně zasahuje
při proklouznutí jednoho hnacího kola nebo obou hnacích kol,
při ztrátě přilnavosti na mokrém povrchu (aquaplaning), akceleraci
na nesoudržném, zasněženém nebo zledovatělém povrchu atd.
Podle typu prokluzu aktivuje systém jedno ze dvou ovládání:
❍při prokluzu obou hnacích kol, ASR zaúčinkuje snížením výko-
nu přenášeného motorem;
❍při prokluzu jednoho hnacího kola zaúčinkuje ASR automatic-
kým zabrzděním prokluzujícího kola.
Pro správné fungování soustav VDC a ASR je zce-
la nezbytné používat na všech kolech pneumatiky
stejné značky a typu.
VDC působí i na případné rezervní kolo. V každém
případě je nutno mít na paměti, že je rezervní ko-
lo menší než normální pneumatika, a proto má
i menší přilnavost než ostatní kola vozidla.
Výkony systému VDC a ASR nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému a neospra-
vedlnitelnému riziku Řízení vozidla musí vždy od-
povídat stavu silničního povrchu, viditelnosti a provozu.
Odpovědnost za bezpečnost jízdy leží vždy a jen na řidiči.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 111

112
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SYSTÉM „ELECTRONIC Q2“ („E-Q2“)
Systém „Electronic Q2“ využívá brzdovou soustavu, jež se pak cho-
vá velmi podobně jako diferenciál s omezeným prokluzem.
Brzdová soustava, při podmínkách akcelerace v zatáčce působí
na vnitřní kolo tak, že zvyšuje hnací sílu vnějšího kola (více zatí-
ženého), rozděluje moment mezi přední hnací kola dynamicky
a nepřetržitě v závislosti na podmínkách řízení a silničním povrchu.
Systém pracuje ve vazbě na přední zavěšení kol Mc Pherson. Umož-
ňuje velmi účinné řízení vozidla sportovního typu.
SYSTÉM DST (Dynamic Steering Torque)
Tato funkce doplňuje aktivní řízení Dual Pinion v rámci funkcí po-
skytovaných systémem VDC. Při určitých manévrech ovládá VDC ří-
zení tak, aby vyvinul moment na volant a vyzval řidiče, aby ma-
névr provedl lépe. Funkce spočívá v koordinované akci brzd a řízení
tak, aby se zvýšil stupeň odpružení a bezpečnosti celého vozidla.
Řízení vyvíjí na volant přídavný moment.
SYSTÉM RAB (Ready Alert Brake)
(pouze při zapnutém režimu „Dynamic“)
Systém umožňuje samočinné přiblížení brzdových destiček co nej-
blíže ke kotoučům (předním i zadním) po prudkém uvolnění pe-
dálu akcelerace, a tím zkracuje dobu odezvy brzd, zvyšuje jejich
účinnost a snižuje brzdnou dráhu.
BRZDOVÝ ASISTENT
(asistence při nouzovém brzdění)
Jedná se o systém, který se nedá vypnout. Jakmile rozpozná nou-
zové brzdění (podle rychlosti sešlápnutí brzdového pedálu), umož-
ní rychle zapůsobit na brzdovou soustavu. Brzdový asistent se vy-
pne při závadě systému VDC.
SYSTÉM MSR (Motor Schleppmoment Regelung)
Je nedílnou součástí systému ABS, zasahuje při prudkém přeřaze-
ní dolů tak, že dodá větší moment motoru a tím zabrání nadměr-
nému unášení zadních kol, jímž by zejména na povrchu se sníže-
nou adhezí mohlo vozidlo ztratit stabilitu.
SYSTÉM CBC (Cornering Braking Control)
Tato funkce optimalizuje rozložení brzdného tlaku na čtyři kola,
(aby se využila všechna přilnavost k zemi), jakmile při brzdění
v zatáčkách začne účinkovat systém ABS. Tím se zlepší brzdná drá-
ha vozidla a zejména jeho stabilita.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 112

113
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

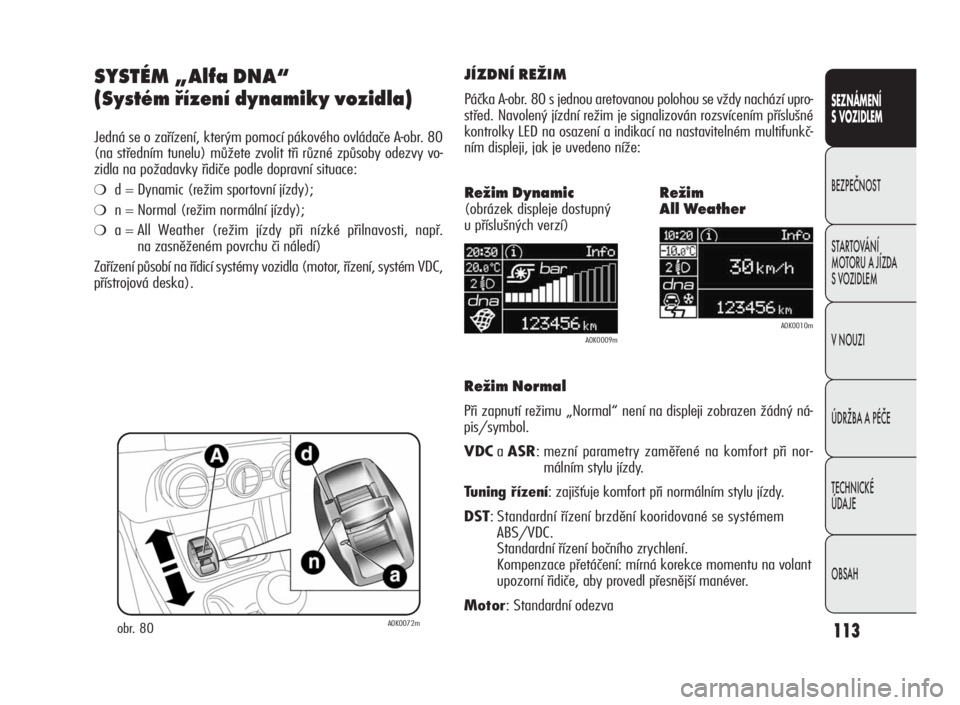

SYSTÉM „Alfa DNA“
(Systém řízení dynamiky vozidla)
Jedná se o zařízení, kterým pomocí pákového ovládače A-obr. 80
(na středním tunelu) můžete zvolit tři různé způsoby odezvy vo-
zidla na požadavky řidiče podle dopravní situace:
❍d = Dynamic (režim sportovní jízdy);
❍n = Normal (režim normální jízdy);
❍a = All Weather (režim jízdy při nízké přilnavosti, např.
na zasněženém povrchu či náledí)
Zařízení působí na řídicí systémy vozidla (motor, řízení, systém VDC,
přístrojová deska).
obr. 80A0K0072m
JÍZDNÍ REŽIM
Páčka A-obr. 80 s jednou aretovanou polohou se vždy nachází upro-
střed. Navolený jízdní režim je signalizován rozsvícením příslušné
kontrolky LED na osazení a indikací na nastavitelném multifunkč-
ním displeji, jak je uvedeno níže:
A0K0009m
A0K0010m
Režim Dynamic
(obrázek displeje dostupný
u příslušných verzí)
Režim
All Weather
Režim Normal
Při zapnutí režimu „Normal“ není na displeji zobrazen žádný ná-
pis/symbol.
VDCaASR: mezní parametry zaměřené na komfort při nor-
málním stylu jízdy.
Tuning řízení: zajišťuje komfort při normálním stylu jízdy.
DST: Standardní řízení brzdění kooridované se systémem
ABS/VDC.
Standardní řízení bočního zrychlení.
Kompenzace přetáčení: mírná korekce momentu na volant
upozorní řidiče, aby provedl přesnější manéver.
Motor:Standardníodezva
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 113

114
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

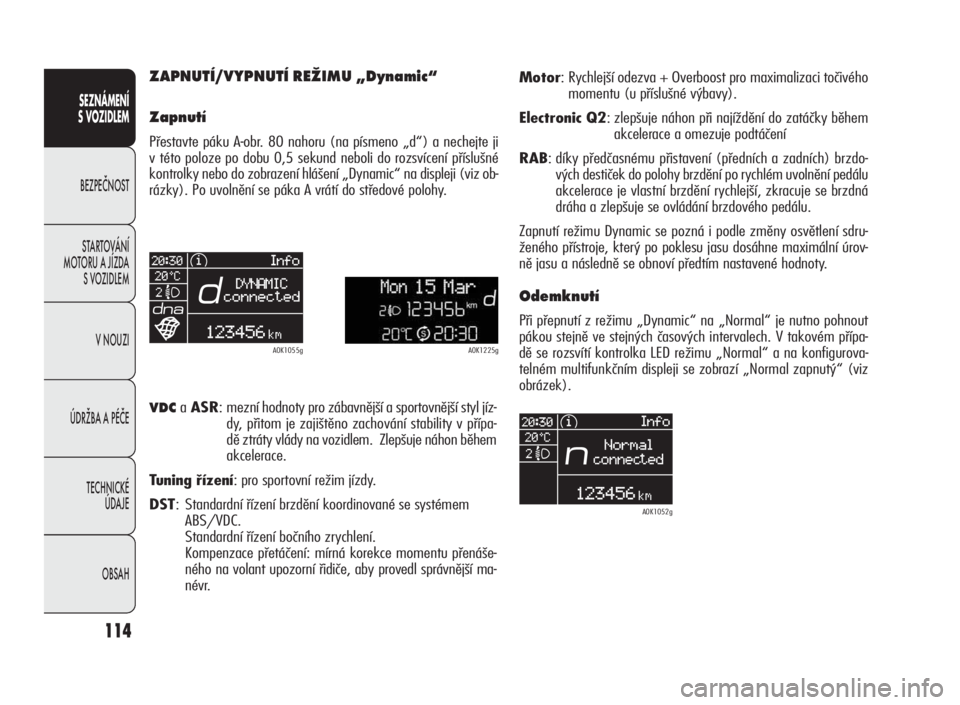

ZAPNUTÍ/VYPNUTÍ REŽIMU „Dynamic“
Zapnutí
Přestavte páku A-obr. 80 nahoru (na písmeno „d“) a nechejte ji
v této poloze po dobu 0,5 sekund neboli do rozsvícení příslušné
kontrolky nebo do zobrazení hlášení „Dynamic“ na displeji (viz ob-
rázky). Po uvolnění se páka A vrátí do středové polohy.Motor: Rychlejší odezva + Overboost pro maximalizaci točivého
momentu (u příslušné výbavy).
Electronic Q2: zlepšuje náhon při najíždění do zatáčky během
akcelerace a omezuje podtáčení
RAB: díky předčasnému přistavení (předních a zadních) brzdo-
vých destiček do polohy brzdění po rychlém uvolnění pedálu
akcelerace je vlastní brzdění rychlejší, zkracuje se brzdná
dráha a zlepšuje se ovládání brzdového pedálu.
Zapnutí režimu Dynamic se pozná i podle změny osvětlení sdru-
ženého přístroje, který po poklesu jasu dosáhne maximální úrov-
ně jasu a následně se obnoví předtím nastavené hodnoty.
Odemknutí
Při přepnutí z režimu „Dynamic“ na „Normal“ je nutno pohnout
pákou stejně ve stejných časových intervalech. V takovém přípa-
dě se rozsvítí kontrolka LED režimu „Normal“ a na konfigurova-
telném multifunkčním displeji se zobrazí „Normal zapnutý“ (viz
obrázek).
A0K1225gA0K1055g
A0K1052g
VDCaASR: mezní hodnoty pro zábavnější a sportovnější styl jíz-
dy, přitom je zajištěno zachování stability v přípa-
dě ztráty vlády na vozidlem. Zlepšuje náhon během
akcelerace.
Tuning řízení: pro sportovní režim jízdy.
DST: Standardní řízení brzdění koordinované se systémem
ABS/VDC.
Standardní řízení bočního zrychlení.
Kompenzace přetáčení: mírná korekce momentu přenáše-
ného na volant upozorní řidiče, aby provedl správnější ma-
névr.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 114

115
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

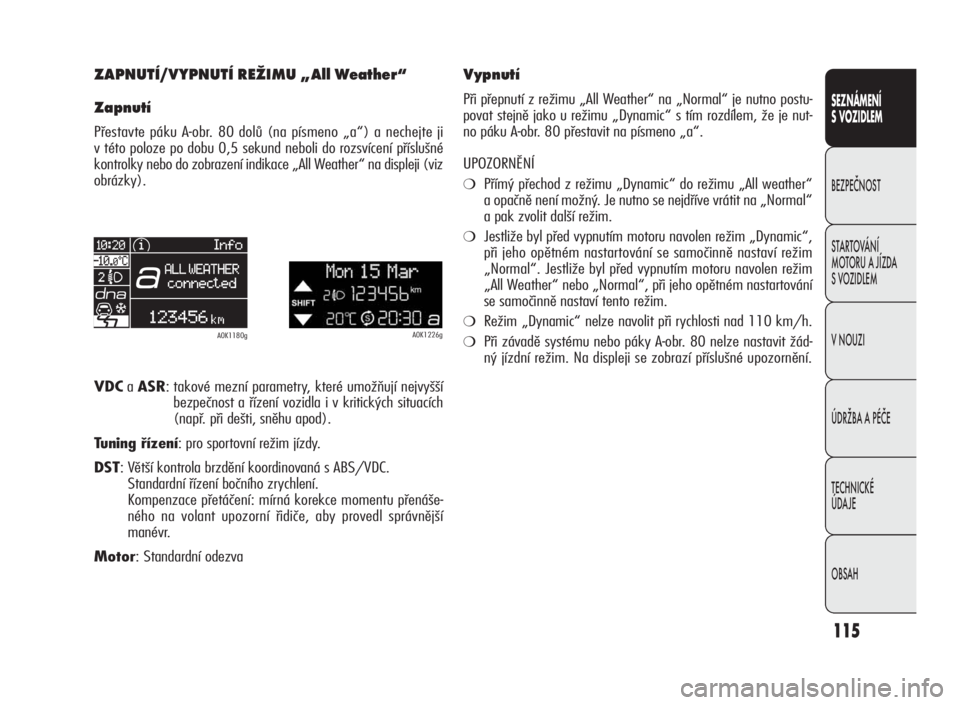

ZAPNUTÍ/VYPNUTÍ REŽIMU „All Weather“
Zapnutí
Přestavte páku A-obr. 80 dolů (na písmeno „a“) a nechejte ji
v této poloze po dobu 0,5 sekund neboli do rozsvícení příslušné
kontrolky nebo do zobrazení indikace „All Weather“ na displeji (viz
obrázky).
A0K1226gA0K1180g
VDCaASR: takové mezní parametry, které umožňují nejvyšší
bezpečnost a řízení vozidla i v kritických situacích
(např. při dešti, sněhu apod).
Tuning řízení: pro sportovní režim jízdy.
DST: Větší kontrola brzdění koordinovaná s ABS/VDC.
Standardní řízení bočního zrychlení.
Kompenzace přetáčení: mírná korekce momentu přenáše-
ného na volant upozorní řidiče, aby provedl správnější
manévr.
Motor: Standardní odezva
Vypnutí
Při přepnutí z režimu „All Weather“ na „Normal“ je nutno postu-
povat stejně jako u režimu „Dynamic“ s tím rozdílem, že je nut-
no páku A-obr. 80 přestavit na písmeno „a“.
UPOZORNĚNÍ
❍Přímý přechod z režimu „Dynamic“ do režimu „All weather“
a opačně není možný. Je nutno se nejdříve vrátit na „Normal“
a pak zvolit další režim.
❍Jestliže byl před vypnutím motoru navolen režim „Dynamic“,
při jeho opětném nastartování se samočinně nastaví režim
„Normal“. Jestliže byl před vypnutím motoru navolen režim
„All Weather“ nebo „Normal“, při jeho opětném nastartování
se samočinně nastaví tento režim.
❍Režim „Dynamic“ nelze navolit při rychlosti nad 110 km/h.
❍Při závadě systému nebo páky A-obr. 80 nelze nastavit žád-
ný jízdní režim. Na displeji se zobrazí příslušné upozornění.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 115

116
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

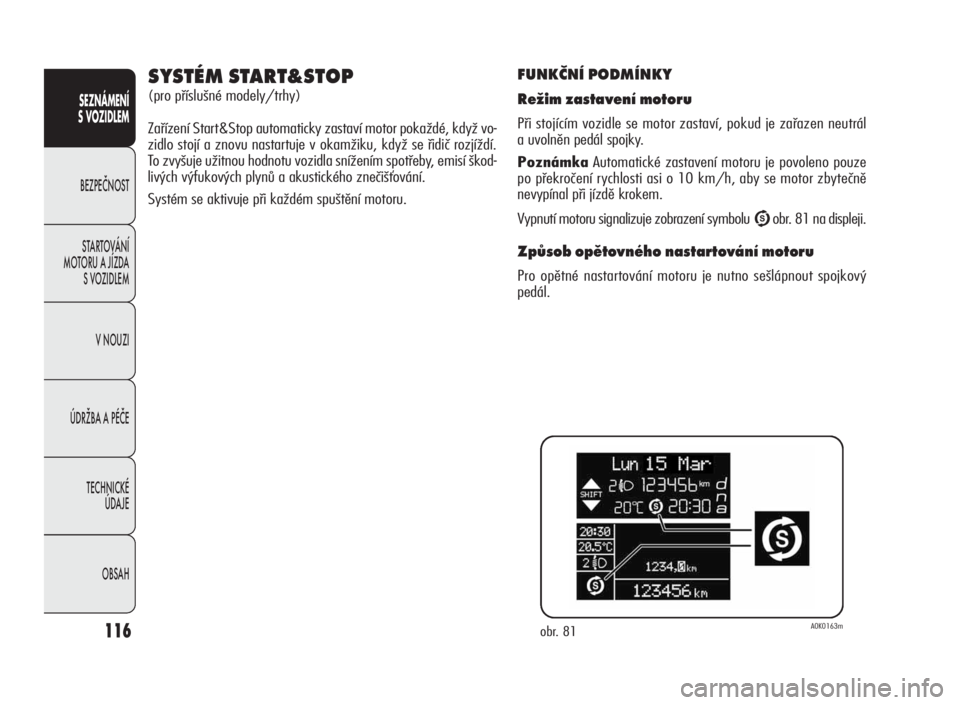

FUNKČNÍ PODMÍNKY
Režim zastavení motoru
Při stojícím vozidle se motor zastaví, pokud je zařazen neutrál
a uvolněn pedál spojky.
PoznámkaAutomatické zastavení motoru je povoleno pouze
po překročení rychlosti asi o 10 km/h, aby se motor zbytečně
nevypínal při jízdě krokem.
Vypnutí motoru signalizuje zobrazení symbolu
Uobr. 81 na displeji.
Způsob opětovného nastartování motoru
Pro opětné nastartování motoru je nutno sešlápnout spojkový
pedál.
obr. 81A0K0163m
SYSTÉM START&STOP
(pro příslušné modely/trhy)
Zařízení Start&Stop automaticky zastaví motor pokaždé, když vo-
zidlo stojí a znovu nastartuje v okamžiku, když se řidič rozjíždí.
To zvyšuje užitnou hodnotu vozidla snížením spotřeby, emisí škod-
livých výfukových plynů a akustického znečišťování.
Systém se aktivuje při každém spuštění motoru.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 116

117
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

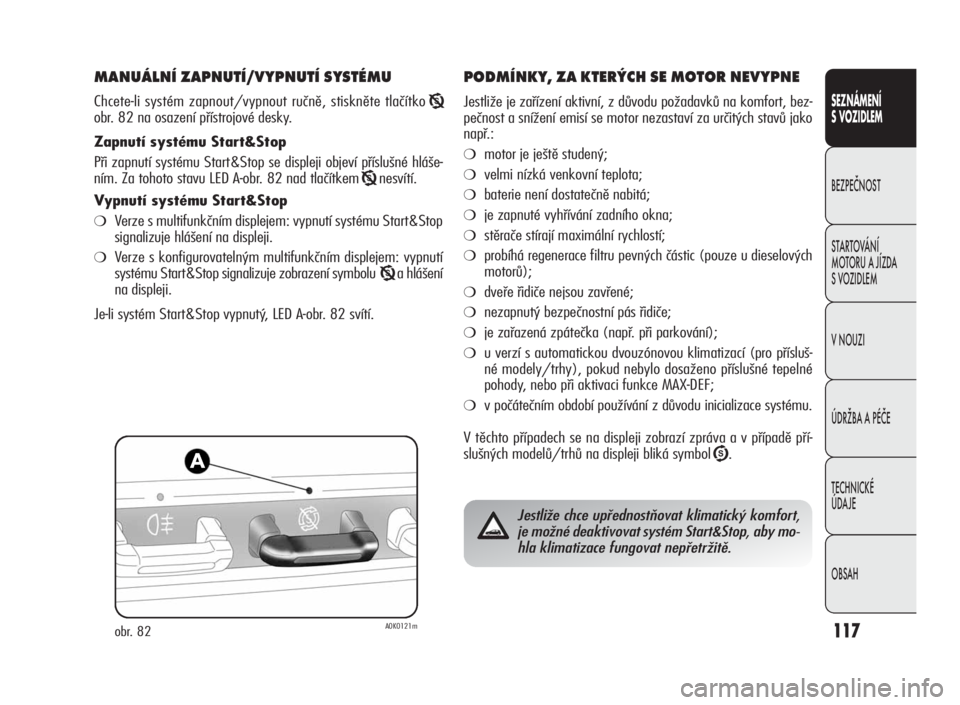

MANUÁLNÍ ZAPNUTÍ/VYPNUTÍ SYSTÉMU
Chcete-li systém zapnout/vypnout ručně, stiskněte tlačítkoT
obr. 82 na osazení přístrojové desky.
Zapnutí systému Start&Stop
Při zapnutí systému Start&Stop se displeji objeví příslušné hláše-
ním. Za tohoto stavu LED A-obr. 82 nad tlačítkem
Tnesvítí.
Vypnutí systému Start&Stop
❍Verze s multifunkčním displejem: vypnutí systému Start&Stop
signalizuje hlášení na displeji.
❍Verze s konfigurovatelným multifunkčním displejem: vypnutí
systému Start&Stop signalizuje zobrazení symbolu
Ta hlášení
na displeji.
Je-li systém Start&Stop vypnutý, LED A-obr. 82 svítí.
obr. 82A0K0121m
PODMÍNKY, ZA KTERÝCH SE MOTOR NEVYPNE
Jestliže je zařízení aktivní, z důvodu požadavků na komfort, bez-
pečnost a snížení emisí se motor nezastaví za určitých stavů jako
např.:
❍motor je ještě studený;
❍velmi nízká venkovní teplota;
❍baterie není dostatečně nabitá;
❍je zapnuté vyhřívání zadního okna;
❍stěrače stírají maximální rychlostí;
❍probíhá regenerace filtru pevných částic (pouze u dieselových
motorů);
❍dveře řidiče nejsou zavřené;
❍nezapnutý bezpečnostní pás řidiče;
❍je zařazená zpátečka (např. při parkování);
❍u verzí s automatickou dvouzónovou klimatizací (pro přísluš-
né modely/trhy), pokud nebylo dosaženo příslušné tepelné
pohody, nebo při aktivaci funkce MAX-DEF;
❍v počátečním období používání z důvodu inicializace systému.
V těchto případech se na displeji zobrazí zpráva a v případě pří-
slušných modelů/trhů na displeji bliká symbol
U.
Jestliže chce upřednostňovat klimatický komfort,
je možné deaktivovat systém Start&Stop, aby mo-
hla klimatizace fungovat nepřetržitě.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 117

118
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Poznámky
Jestliže nebude spojka sešlápnuta, po uplynutí asi tří minut
od vypnutí motoru jej bude možné nastartovat pouze klíčkem za-
palování.
Pokud je systém Start&Stop aktivní, pak při nežádoucím vypnutí
motoru způsobeném například prudkým uvolněním spojkového pe-
dálu se zařazeným rychlostním stupněm, je možné jej znovu na-
startovat po sešlápnutí spojkového pedálu nebo zařazení neutrálu.
PODMÍNKY PRO OPĚTNÉ
NASTARTOVÁNÍ MOTORU
Kvůli nárokům na komfort, snížení škodlivých emisí a z důvodu bez-
pečnosti se může motor nastartovat automaticky, bez akce ze stra-
ny řidiče, pokud budou splněny určité podmínky jako např.:
❍baterie není dostatečně nabitá;
❍stěrače stírají maximální rychlostí;
❍snížený tlak v brzdové soustavě (např. po opakovaném se-
šlápnutí brzdového pedálu);
❍vozidlo v pohybu (např. při jízdě po silnici v klesání);
❍zastavení motoru zařízením Start&Stop po dobu delší než
3 minuty;
❍u verzí s automatickou dvouzónovou klimatizací (pro přísluš-
né modely/trhy) k dosažení tepelné pohody nebo aktivaci funk-
ce MAX-DEF.
Při zařazeném rychlostním stupni je možné motor automaticky zno-
vu spustit pouze po sešlápnutí spojkového pedálu na doraz. Ope-
race je signalizována zobrazením zprávy na displeji a u příslušných
modelů/trhů blikáním symbolu
U.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 118

119
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven systémem Start&Stop a řidič ode-
pne bezpečnostní pás a otevře dveře na své straně či na straně spo-
lucestujícího, bude možné motor znovu spustit jedině klíčkem za-
palování.
V tomto případě systém informuje řidiče bzučákem a blikáním sym-
bolu
Una displeji (u některých verzí spolu s hlášením).
FUNKCE „ENERGY SAVING“
(pro příslušné modely/trhy)
Jestliže po opětném automatickém spuštění motoru neprovede ři-
dič s vozidlem žádnou akci po dobu asi tří minut, systém Start&Stop
zastaví motor definitivně, aby se nespotřebovávalo palivo.
V takových případech je spuštění motoru možné pouze klíčkem za-
palování.
POZNÁMKA V každém případě je možné systém Start&Stop vy-
pnout a nechávat motor běžet.
PROVOZNÍ PORUCHY
V případě nesprávného fungování se systém Start&Stop vypne.
Řidič je informován o závadě rozblikáním symbolu
Una displeji
přístrojové desky a u některých verzí také zobrazením příslušné-
ho hlášení. V takovém případě se obraťte na autorizovaný servis
Alfa Romeo.

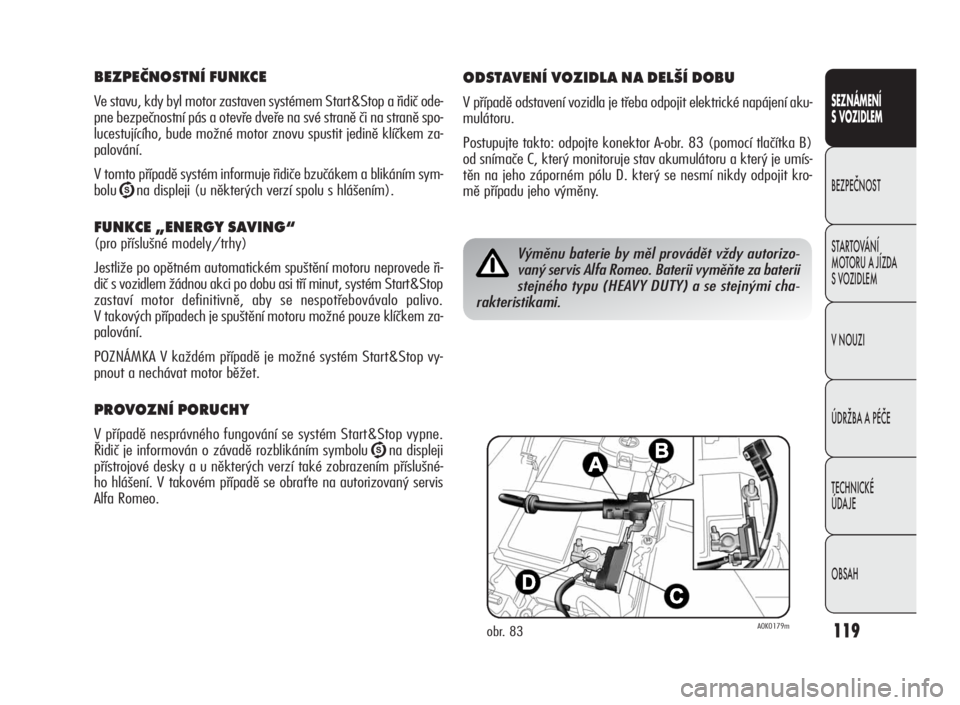

ODSTAVENÍ VOZIDLA NA DELŠÍ DOBU
V případě odstavení vozidla je třeba odpojit elektrické napájení aku-
mulátoru.
Postupujte takto: odpojte konektor A-obr. 83 (pomocí tlačítka B)
od snímače C, který monitoruje stav akumulátoru a který je umís-
těn na jeho záporném pólu D. který se nesmí nikdy odpojit kro-
mě případu jeho výměny.
obr. 83A0K0179m
Výměnu baterie by měl provádět vždy autorizo-
vaný servis Alfa Romeo. Baterii vyměňte za baterii
stejného typu (HEAVY DUTY) a se stejnými cha-
rakteristikami.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 119
