Alfa Romeo Giulietta 2011 Drift- och underhållshandbok (in Swedish)

200
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
UNDERHÅLLSSCHEMA
VERSION 1.4 Bensinturbo och 1.4 Turbo MultiAir
Mil i hundratal
Kontroll av skick och slitage för däcken, och eventuell tryckjustering
Funktionskontroll av belysningssystemet: strålkastare, körriktningsvisare,
varningslampor, bagagerum, kupéljus, kontrollampor på instrumentpanelen osv.
Funktionskontroll av vindrutetorkare/vindrutespolare
Kontroll av vindrutetorkarens/bakrutetorkarens placering och slitage
Slitagekontroll av bromsbelägg fram och funktionskontroll av
för indikatorerna för slitna belägg
Slitagekontroll av bromsbeläggen på de bakre skivbromsarna
Visuell kontroll: karossens utsida, underredsskyddet, stela och böjliga
ledningar (tömning-bränsletillförsel-bromsar) och gummidetaljer
(hättor, muffar, bussningar osv.)
Kontroll av motorhuvens och bakluckans låsanordningar,
rengöring och smörjning av mekaniska delar
Kontroll av vätskenivåer –
motorkylvätska, hydraulbromsar, spolmedel, batterivätska
Kontroll och eventuell justering av handbroms
Kontroll av transmissionsremmens skick
Visuell inspektion av tillbehörsremmen/-remmarna
Avgaskontroll30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 200

201
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
2 Om bilen används mest för stadskörning och körs mindre än 1000 mil om året, ska motorolja och filter bytas en
gång om året.
30 60 90 120 150 180
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 För versionerna 1.4 Bensinturbo, 1.4 Turbo MultiAir och 1.4 MultiAir gäller följande för att garantera rätt funk-
tion och undvika allvarliga skador på motorn:
– att man vid tändstiftsbyte endast använder tändstift av samma typ och märke specificerats för de olika motortyperna;
Se avsnittet ”Motor” i kapitlet ”Tekniska data”
– att man strikt följer intervallen för tändstiftsbyte, enligt anvisningarna i underhållsschemat
– Vi rekommenderar att man vänder sig till auktoriserad verkstad för Alfa Romeo för tändstiftsbyten
Mil i hundratal
Funktionskontroll av motorstyrsystemen (med hjälp av diagnosuttag)
Byte av tillbehörsremmen/-remmarna
Byte av tandad transmissionsrem (*)
Byte av tändstift 1
Byte av patron till luftfiltret
Byte av motorolja och oljefilter (ev. vartannat år) 2
Byte av bromsvätska (ev. vartannat år)
Byte av pollenfilter (ev.var 15e månad)
(*) Oavsett körsträcka ska transmissionsremmen bytas ut var fjärde år vid svåra förhållanden (kalla klimat, användning i städer, långkörning på
lägsta växeln) eller åtminstone vart femte år.
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 201

35 70 105 140 175
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
202
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
VERSION 1750 Bensinturbo
Mil i hundratal
Kontroll av skick och slitage för däcken, och eventuellt tryckjustering
Funktionskontroll av belysningssystemet: strålkastare, körriktningsvisare,
varningslampor, bagagerum, kupéljus, kontrollampor på instrumentpanelen osv.
Funktionskontroll av vindrutetorkare/vindrutespolare
Kontroll av vindrutetorkarens/bakrutetorkarens placering och slitage
Slitagekontroll av bromsbelägg fram och funktionskontroll av för indikatorerna
för slitna belägg
Slitagekontroll av bromsbeläggen på de bakre skivbromsarna
Visuell kontroll: karossens utsida, underredsskyddet, stela och böjliga
ledningar (avgaser-bränsletillförsel-bromsar) och gummidetaljer
(hättor, muffar, bussningar osv.)
Kontroll av motorhuvens och bakluckans låsanordningar,
rengöring och smörjning av mekaniska delar
Kontroll av vätskenivåer-
motorkylvätska, hydraulbromsar, spolmedel, batterivätska
Kontroll och eventuell justering av handbroms
Visuell inspektion av tillbehörsremmarna
Visuell inspektion av tandad transmissionsrem
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 202

203
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
(*) Oberoende av sträckan ska transmissionsremmen bytas ut var fjärde år vid svåra förhållanden (kalla klimat, användning i städer, långkörning på
lägsta växeln) eller åtminstone vart femte år.
(**) Motoroljan och filtret ska bytas när lampan på instrumentpanelen tänds (se avsnittet ”Varningslampor” i kapitlet ”Lär känna din bil”) eller i vart
fall vartannat år.
Mil i hundratal
Avgaskontroll
Funktionskontroll av motorstyrsystemen (med hjälp av diagnosuttag)
Byte av tillbehörsremmen/-remmarna
Byte av tandad transmissionsrem (*)
Byte av tändstift
Byte av patron till luftfiltret
Byte av motorolja och oljefilter (ev. var 12e månad) (**)
Byte av bromsvätska (ev. vartannat år)
Byte av pollenfilter (ev.var 15e månad)35 70 105 140 175
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 203

204
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Mil i hundratal
Kontroll av skick och slitage för däcken, och justera eventuellt trycket
Funktionskontroll av belysningssystemet: (strålkastare, körriktningsvisare,
varningslampor, bagagerum, kupé, kontrollampor på instrumentpanelen osv.)
Funktionskontroll av vindrutetorkare/vindrutespolare
Kontroll av vindrutetorkarens/bakrutetorkarens placering och slitage
Slitagekontroll av bromsbelägg fram och funktionskontroll av
för indikatorerna för slitna belägg
Slitagekontroll av bromsbeläggen på de bakre skivbromsarna
Visuell kontroll: karossens utsida, underredsskyddet, stela och böjliga
ledningar (avgaser-bränsletillförsel-bromsar) och gummidetaljer
(hättor, muffar, bussningar osv.)
Kontroll av motorhuvens och bakluckans låsanordningar,
rengöring och smörjning av mekaniska delar
Kontroll av vätskenivåer –
motorkylvätska, hydraulbromsar, spolmedel, batterivätska
Kontroll och eventuell justering av handbroms
Kontroll av avgaser/rökutsläpp
Visuell inspektion av tillbehörsremmen/-remmarna
Funktionskontroll av motorstyrsystemen (med hjälp av diagnosuttag)35 70 105 140 175
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
BIL MED DIESELMOTOR
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 204

205
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
35 70 105 140 175
●
●
●●
●●
●●
●● ● ● ●
Mil i hundratal
Byte av tillbehörsremmen/-remmarna
Byte av tandad transmissionsrem (*)
Byte av bränslefilter
Byte av patron till luftfiltret
Byte av motorolja och oljefilter (**) (ev. vartannat år)
Byte av bromsvätska (ev. vartannat år)
Byte av pollenfilter (ev.var 15e månad)
(*) Oavsett av körsträcka ska transmissionsremmen bytas ut var fjärde år vid svåra förhållanden (kalla klimat, användning i städer, långkörning på
lägsta växeln) eller åtminstone vart femte år.
(**) Motoroljan och filtret ska bytas när varningslampan på instrumentpanelen tänds eller i vilket fall som helst vartannat år.
Om bilen används mest för stadskörning ska motorolja och filter bytas en gång om året.
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 205

206
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
REGELBUNDNA KONTROLLER
Var 100:e mil eller före längre resor ska man kontrollera och even-
tuellt fylla på:
❍nivå på motorkylvätska, bromsvätska och spolarvätska
❍däckens tryck och skick
❍belysningssystemets funktion (strålkastare, körriktningsvisare,
varningslampor osv.)
❍spolar- och torkarsystemets funktion och torkarbladens posi-
tion/slitage på vindrute- och bakrutetorkaren
Var 300:e mil kontrollera motoroljans nivå och eventuellt fylla på.
Vi rekommenderar att man använder PETRONAS LUBRICANTS som
utvecklats och framställts för Alfa Romeo. Se tabellen ”Påfyllning”
i kapitlet ”Tekniska data”.
TYNGRE ANVÄNDNING AV BILEN
Om bilen huvudsakligen används på följande sätt
❍för bogsering av släp eller husvagn
❍på dammiga vägar
❍för körning korta (mindre än 7-8 km) och upprepade
körsträckor med en utomhustemperatur under noll
❍med motor som ofta går på tomgång eller kör långa sträckor
med låg hastighet (t.ex. vid hemleverans) eller om bilen inte
har använts under en längre tid
❍för stadskörning
är det nödvändigt att utföra följande kontroller oftare än vad som
anges i underhållsschemat:
❍slitagekontroll av bromsbeläggen på skivbromsarna fram
❍kontroll av motorhuvens och bakluckans låsanordningar, rengö-
ring och smörjning av mekaniska delar
❍visuell kontroll: karossens utsida, underredsskyddet, stela och
böjliga ledningar (avgaser-bränsletillförsel-bromsar) och gummi-
detaljer (hättor, muffar, bussningar osv.)
❍kontroll av batteriets laddnings- och vätskenivå (elektrolyt)
❍visuell inspektion av tillbehörsremmen/-remmarna
❍kontroll och eventuellt byte av motorolja och oljefilter
❍kontroll och eventuellt byte av pollenfilter
❍kontroll och eventuellt byte av luftfilter.
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 206

207
NIVÅKONTROLL
Se under påfyllning till att inte blanda olika typer
av vätska: de är alla inkompatibla och samman-
blandning kan medföra skador på bilen.
Rökning är inte tillrådlig under ingrepp
i motorutrymmet. Det kan förekomma gas och
brandfarliga ångor som lätt kan antändas.
Arbete på varm motor måste ske med största
försiktighet – fara för brännskada. Kom ihåg att
om motorn är varm kan elfläkten gå igång vilket
kan medföra fara för kroppsskada. Var uppmärksam på
att scarfsar, slipsar och andra löst hängande klädesdetaljer
kan fastna i rörliga motordelar.
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 207

208
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

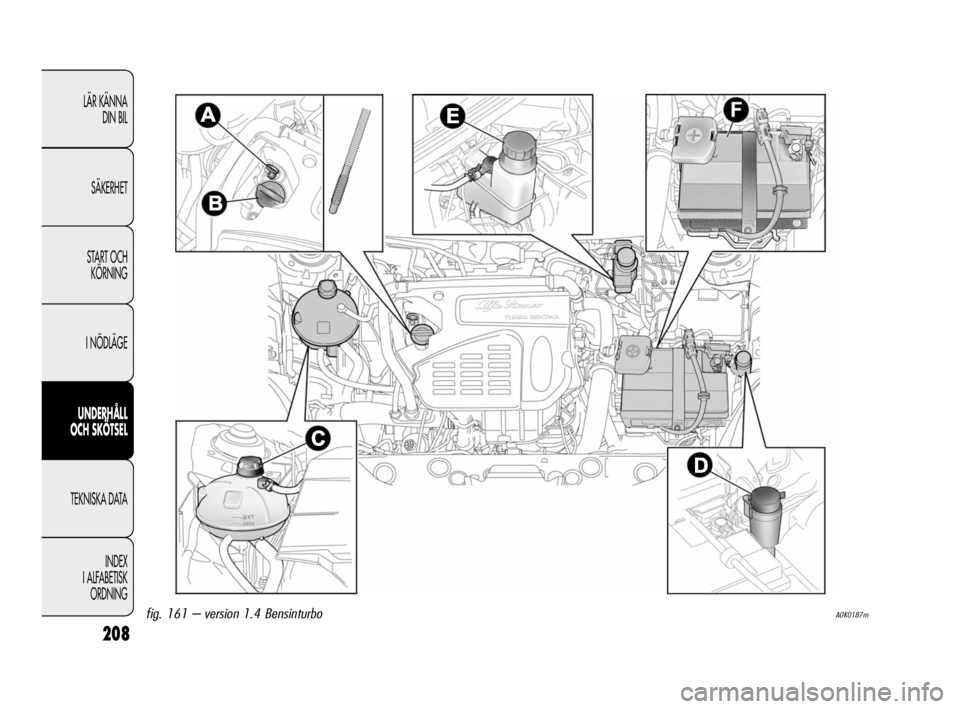

A0K0187mfig. 161 – version 1.4 Bensinturbo
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 208

209
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
A0K0188mfig. 162 – version1.4 Turbo MultiAir
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 209
