Alfa Romeo Giulietta 2011 Libretto Uso Manutenzione (in Italian)

37
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

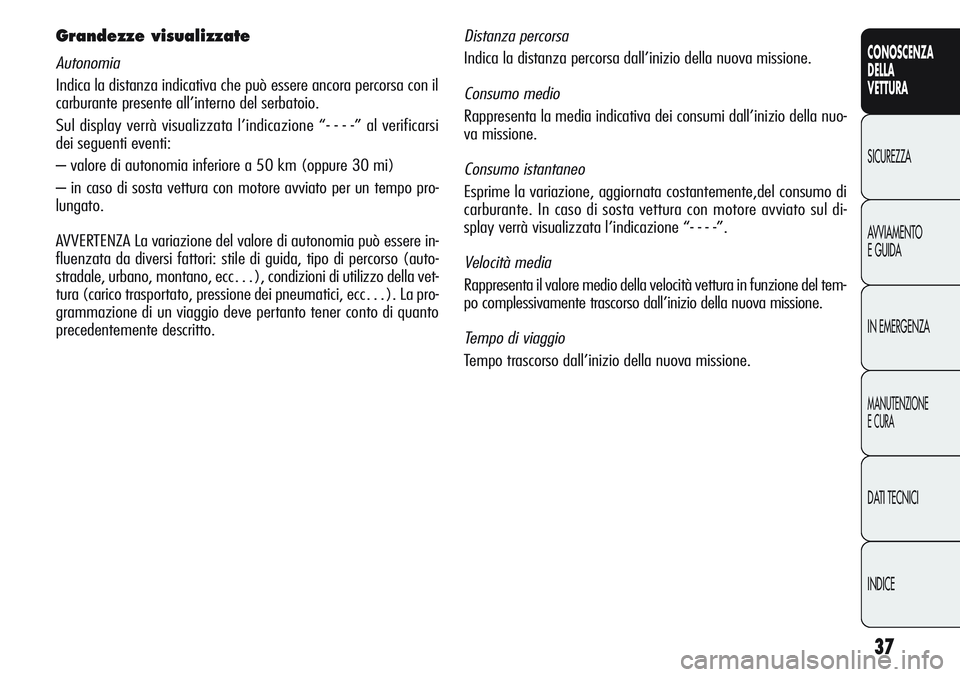

Grandezze visualizzate
Autonomia
Indica la distanza indicativa che può essere ancora percorsa con il
carburante presente all’interno del serbatoio.
Sul display verrà visualizzata l’indicazione “- - - -” al verificarsi
dei seguenti eventi:
– valore di autonomia inferiore a 50 km (oppure 30 mi)
– in caso di sosta vettura con motore avviato per un tempo pro-
lungato.
AVVERTENZA La variazione del valore di autonomia può essere in-
fluenzata da diversi fattori: stile di guida, tipo di percorso (auto-
stradale, urbano, montano, ecc…), condizioni di utilizzo della vet-
tura (carico trasportato, pressione dei pneumatici, ecc…). La pro-
grammazione di un viaggio deve pertanto tener conto di quanto
precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio della nuova missione.
Consumo medio
Rappresenta la media indicativa dei consumi dall’inizio della nuo-
va missione.
Consumo istantaneo
Esprime la variazione, aggiornata costantemente,del consumo di
carburante. In caso di sosta vettura con motore avviato sul di-
splay verrà visualizzata l’indicazione “- - - -”.
Velocità media
Rappresenta il valore medio della velocità vettura in funzione del tem-
po complessivamente trascorso dall’inizio della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova missione.

38
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

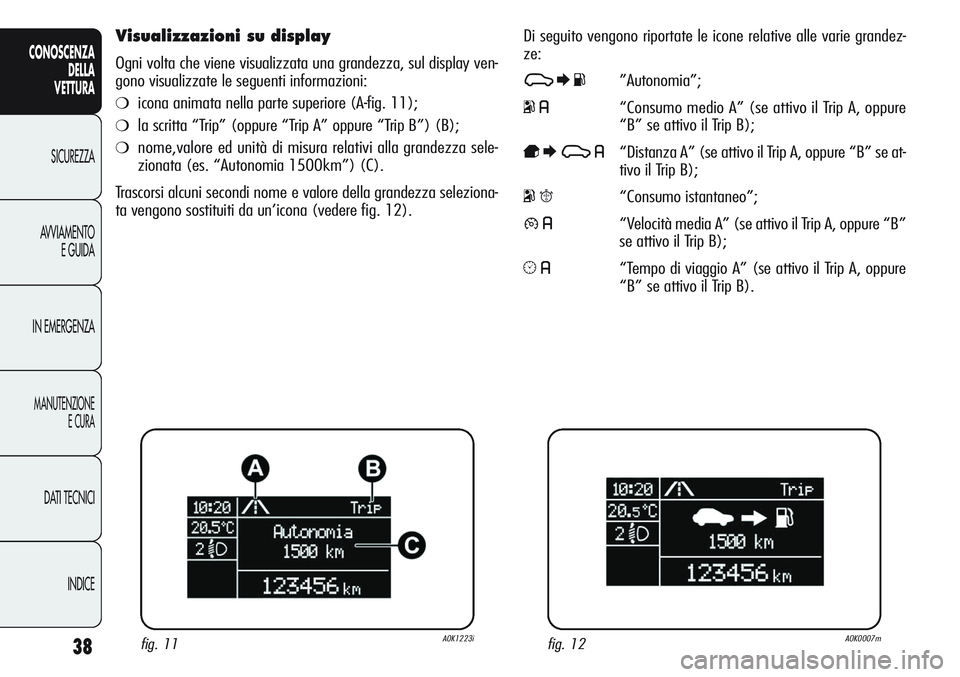

Visualizzazioni su display
Ogni volta che viene visualizzata una grandezza, sul display ven-
gono visualizzate le seguenti informazioni:
❍icona animata nella parte superiore (A-fig. 11);
❍la scritta “Trip” (oppure “Trip A” oppure “Trip B”) (B);
❍nome,valore ed unità di misura relativi alla grandezza sele-
zionata (es. “Autonomia 1500km”) (C).
Trascorsi alcuni secondi nome e valore della grandezza seleziona-
ta vengono sostituiti da un’icona (vedere fig. 12).Di seguito vengono riportate le icone relative alle varie grandez-
ze:
7EK”Autonomia”;
o6“Consumo medio A” (se attivo il Trip A, oppure
“B” se attivo il Trip B);
pE7 6“Distanza A” (se attivo il Trip A, oppure “B” se at-
tivo il Trip B);
oq“Consumo istantaneo”;
86“Velocità media A” (se attivo il Trip A, oppure “B”
se attivo il Trip B);
56“Tempo di viaggio A” (se attivo il Trip A, oppure
“B” se attivo il Trip B).
fig. 11A0K1223ifig. 12A0K0007m

39
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

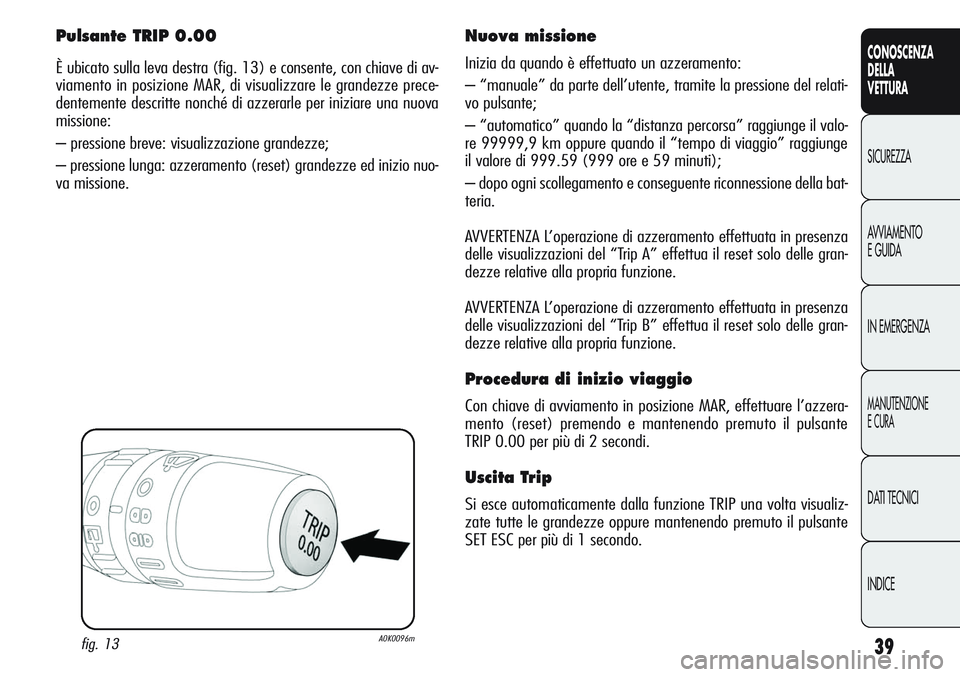

Pulsante TRIP 0.00
È ubicato sulla leva destra (fig. 13) e consente, con chiave di av-
viamento in posizione MAR, di visualizzare le grandezze prece-
dentemente descritte nonché di azzerarle per iniziare una nuova
missione:
– pressione breve: visualizzazione grandezze;
– pressione lunga: azzeramento (reset) grandezze ed inizio nuo-
va missione.
Nuova missione
Inizia da quando è effettuato un azzeramento:
– “manuale” da parte dell’utente, tramite la pressione del relati-
vo pulsante;
– “automatico” quando la “distanza percorsa” raggiunge il valo-
re 99999,9 km oppure quando il “tempo di viaggio” raggiunge
il valore di 999.59 (999 ore e 59 minuti);
– dopo ogni scollegamento e conseguente riconnessione della bat-
teria.
AVVERTENZA L’operazione di azzeramento effettuata in presenza
delle visualizzazioni del “Trip A” effettua il reset solo delle gran-
dezze relative alla propria funzione.
AVVERTENZA L’operazione di azzeramento effettuata in presenza
delle visualizzazioni del “Trip B” effettua il reset solo delle gran-
dezze relative alla propria funzione.
Procedura di inizio viaggio
Con chiave di avviamento in posizione MAR, effettuare l’azzera-
mento (reset) premendo e mantenendo premuto il pulsante
TRIP 0.00 per più di 2 secondi.
Uscita Trip
Si esce automaticamente dalla funzione TRIP una volta visualiz-
zate tutte le grandezze oppure mantenendo premuto il pulsante
SET ESC per più di 1 secondo.
fig. 13A0K0096m

40
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

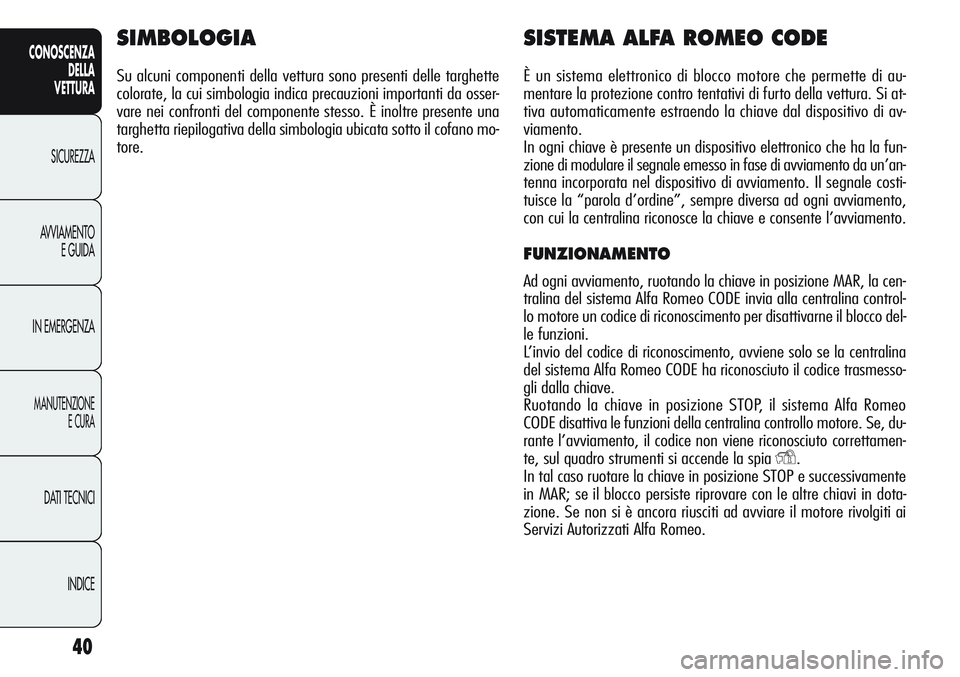

SIMBOLOGIA
Su alcuni componenti della vettura sono presenti delle targhette
colorate, la cui simbologia indica precauzioni importanti da osser-
vare nei confronti del componente stesso. È inoltre presente una
targhetta riepilogativa della simbologia ubicata sotto il cofano mo-
tore.
SISTEMA ALFA ROMEO CODE
È un sistema elettronico di blocco motore che permette di au-
mentare la protezione contro tentativi di furto della vettura. Si at-
tiva automaticamente estraendo la chiave dal dispositivo di av-
viamento.
In ogni chiave è presente un dispositivo elettronico che ha la fun-
zione di modulare il segnale emesso in fase di avviamento da un’an-
tenna incorporata nel dispositivo di avviamento. Il segnale costi-
tuisce la “parola d’ordine”, sempre diversa ad ogni avviamento,
con cui la centralina riconosce la chiave e consente l’avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in posizione MAR, la cen-
tralina del sistema Alfa Romeo CODE invia alla centralina control-
lo motore un codice di riconoscimento per disattivarne il blocco del-
le funzioni.
L’invio del codice di riconoscimento, avviene solo se la centralina
del sistema Alfa Romeo CODE ha riconosciuto il codice trasmesso-
gli dalla chiave.
Ruotando la chiave in posizione STOP, il sistema Alfa Romeo
CODE disattiva le funzioni della centralina controllo motore. Se, du-
rante l’avviamento, il codice non viene riconosciuto correttamen-
te, sul quadro strumenti si accende la spia
Y.
In tal caso ruotare la chiave in posizione STOP e successivamente
in MAR; se il blocco persiste riprovare con le altre chiavi in dota-
zione. Se non si è ancora riusciti ad avviare il motore rivolgiti ai
Servizi Autorizzati Alfa Romeo.

41
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

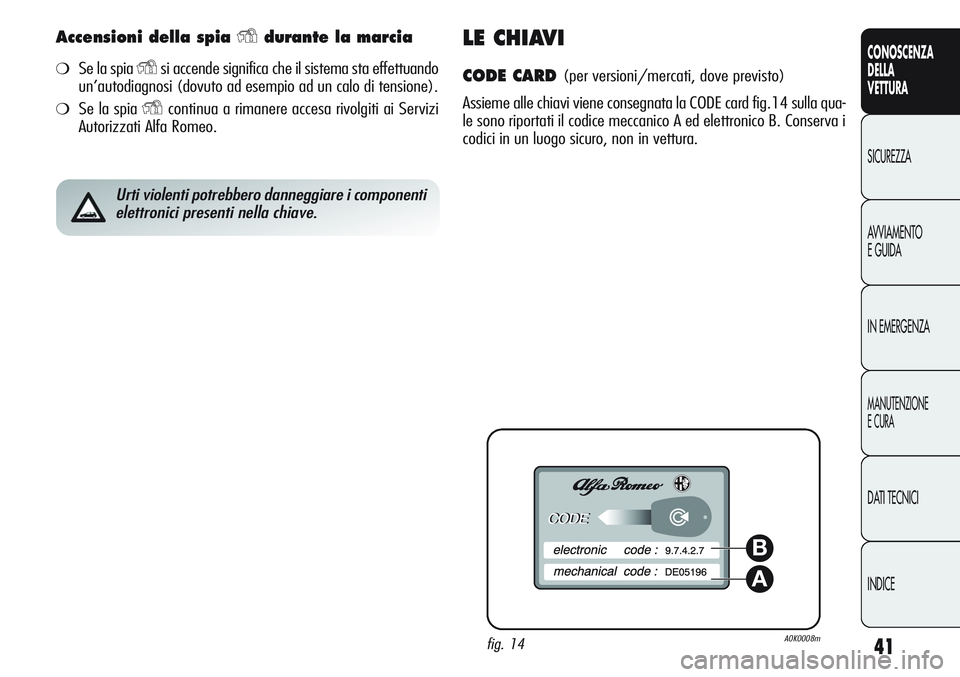

Accensioni della spia Ydurante la marcia
❍Se la spia Ysi accende significa che il sistema sta effettuando
un’autodiagnosi (dovuto ad esempio ad un calo di tensione).
❍Se la spia Ycontinua a rimanere accesa rivolgiti ai Servizi
Autorizzati Alfa Romeo.
LE CHIAVI
CODE CARD (per versioni/mercati, dove previsto)
Assieme alle chiavi viene consegnata la CODE card fig.14 sulla qua-
le sono riportati il codice meccanico A ed elettronico B. Conserva i
codici in un luogo sicuro, non in vettura.
Urti violenti potrebbero danneggiare i componenti
elettronici presenti nella chiave.
fig. 14A0K0008m
A
B

42
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

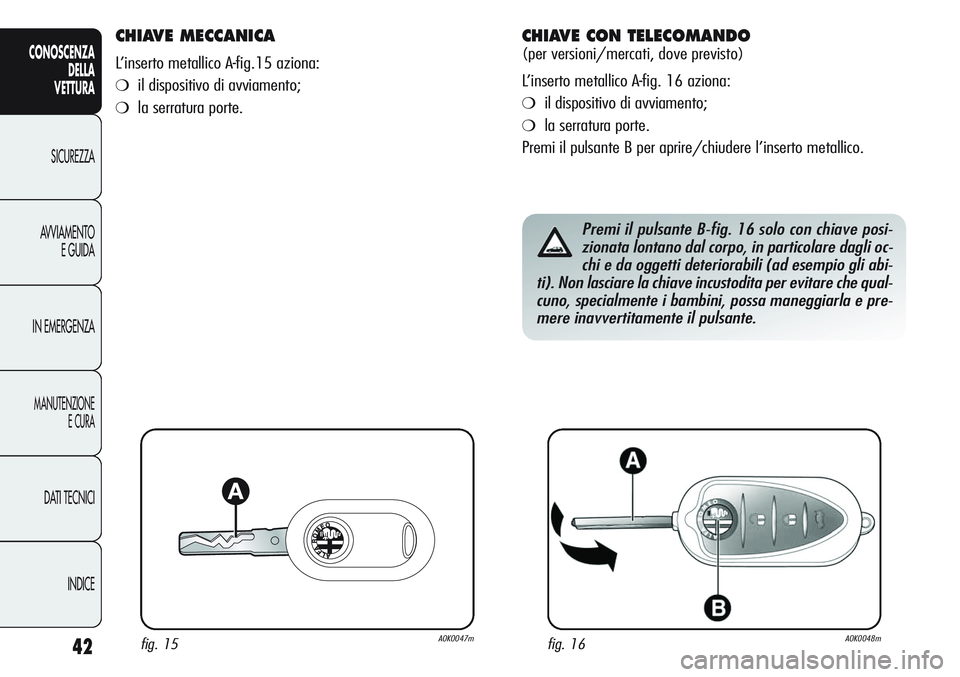

CHIAVE MECCANICA
L’inserto metallico A-fig.15 aziona:
❍il dispositivo di avviamento;
❍la serratura porte.
fig. 15A0K0047mfig. 16A0K0048m
Premi il pulsante B-fig. 16 solo con chiave posi-
zionata lontano dal corpo, in particolare dagli oc-
chi e da oggetti deteriorabili (ad esempio gli abi-
ti). Non lasciare la chiave incustodita per evitare che qual-
cuno, specialmente i bambini, possa maneggiarla e pre-
mere inavvertitamente il pulsante.
CHIAVE CON TELECOMANDO
(per versioni/mercati, dove previsto)
L’inserto metallico A-fig. 16 aziona:
❍il dispositivo di avviamento;
❍la serratura porte.
Premi il pulsante B per aprire/chiudere l’inserto metallico.

43
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

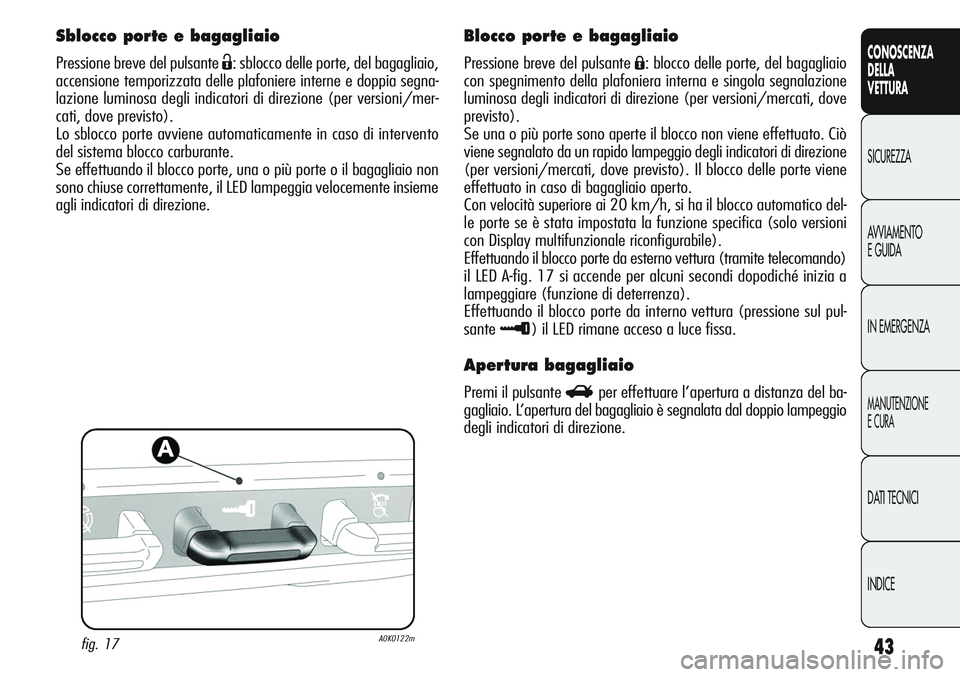

Sblocco porte e bagagliaio
Pressione breve del pulsante Ë: sblocco delle porte, del bagagliaio,
accensione temporizzata delle plafoniere interne e doppia segna-
lazione luminosa degli indicatori di direzione (per versioni/mer-
cati, dove previsto).
Lo sblocco porte avviene automaticamente in caso di intervento
del sistema blocco carburante.
Se effettuando il blocco porte, una o più porte o il bagagliaio non
sono chiuse correttamente, il LED lampeggia velocemente insieme
agli indicatori di direzione.
Blocco porte e bagagliaio
Pressione breve del pulsante Á: blocco delle porte, del bagagliaio
con spegnimento della plafoniera interna e singola segnalazione
luminosa degli indicatori di direzione (per versioni/mercati, dove
previsto).
Se una o più porte sono aperte il blocco non viene effettuato. Ciò
viene segnalato da un rapido lampeggio degli indicatori di direzione
(per versioni/mercati, dove previsto). Il blocco delle porte viene
effettuato in caso di bagagliaio aperto.
Con velocità superiore ai 20 km/h, si ha il blocco automatico del-
le porte se è stata impostata la funzione specifica (solo versioni
con Display multifunzionale riconfigurabile).
Effettuando il blocco porte da esterno vettura (tramite telecomando)
il LED A-fig. 17 si accende per alcuni secondi dopodiché inizia a
lampeggiare (funzione di deterrenza).
Effettuando il blocco porte da interno vettura (pressione sul pul-
sante
≈) il LED rimane acceso a luce fissa.
Apertura bagagliaio
Premi il pulsante Rper effettuare l’apertura a distanza del ba-
gagliaio. L’apertura del bagagliaio è segnalata dal doppio lampeggio
degli indicatori di direzione.
fig. 17A0K0122m

44
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

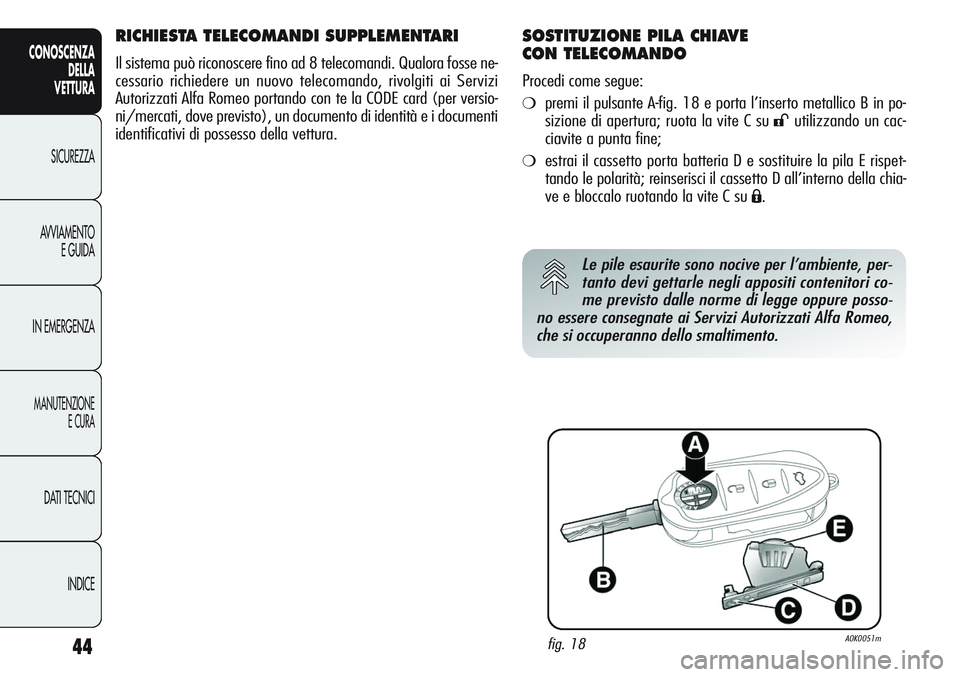

RICHIESTA TELECOMANDI SUPPLEMENTARI
Il sistema può riconoscere fino ad 8 telecomandi. Qualora fosse ne-
cessario richiedere un nuovo telecomando, rivolgiti ai Servizi
Autorizzati Alfa Romeo portando con te la CODE card (per versio-
ni/mercati, dove previsto), un documento di identità e i documenti
identificativi di possesso della vettura.
fig. 18A0K0051m
Le pile esaurite sono nocive per l’ambiente, per-
tanto devi gettarle negli appositi contenitori co-
me previsto dalle norme di legge oppure posso-
no essere consegnate ai Servizi Autorizzati Alfa Romeo,
che si occuperanno dello smaltimento.
SOSTITUZIONE PILA CHIAVE
CON TELECOMANDO
Procedi come segue:
❍premi il pulsante A-fig. 18 e porta l’inserto metallico B in po-
sizione di apertura; ruota la vite C su
:utilizzando un cac-
ciavite a punta fine;
❍estrai il cassetto porta batteria D e sostituire la pila E rispet-
tando le polarità; reinserisci il cassetto D all’interno della chia-
ve e bloccalo ruotando la vite C su
Á.

45
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

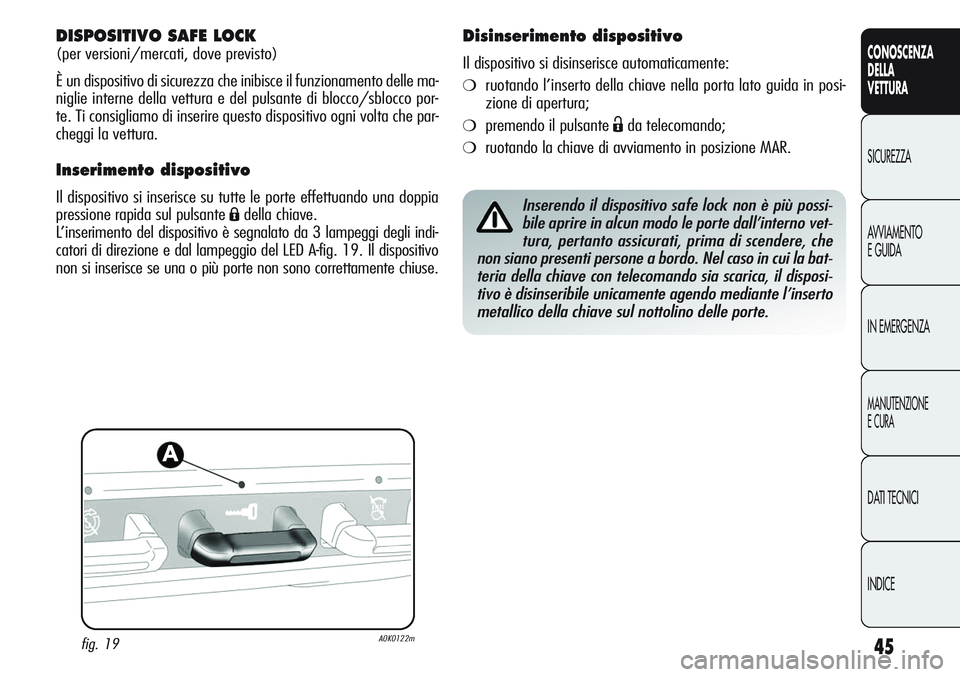

DISPOSITIVO SAFE LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che inibisce il funzionamento delle ma-
niglie interne della vettura e del pulsante di blocco/sblocco por-
te. Ti consigliamo di inserire questo dispositivo ogni volta che par-
cheggi la vettura.
Inserimento dispositivo
Il dispositivo si inserisce su tutte le porte effettuando una doppia
pressione rapida sul pulsante
Ádella chiave.
L’inserimento del dispositivo è segnalato da 3 lampeggi degli indi-
catori di direzione e dal lampeggio del LED A-fig. 19. Il dispositivo
non si inserisce se una o più porte non sono correttamente chiuse.Inserendo il dispositivo safe lock non è più possi-
bile aprire in alcun modo le porte dall’interno vet-
tura, pertanto assicurati, prima di scendere, che
non siano presenti persone a bordo. Nel caso in cui la bat-
teria della chiave con telecomando sia scarica, il disposi-
tivo è disinseribile unicamente agendo mediante l’inserto
metallico della chiave sul nottolino delle porte.
Disinserimento dispositivo
Il dispositivo si disinserisce automaticamente:
❍ruotando l’inserto della chiave nella porta lato guida in posi-
zione di apertura;
❍premendo il pulsante Ëda telecomando;
❍ruotando la chiave di avviamento in posizione MAR.
fig. 19A0K0122m

46
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

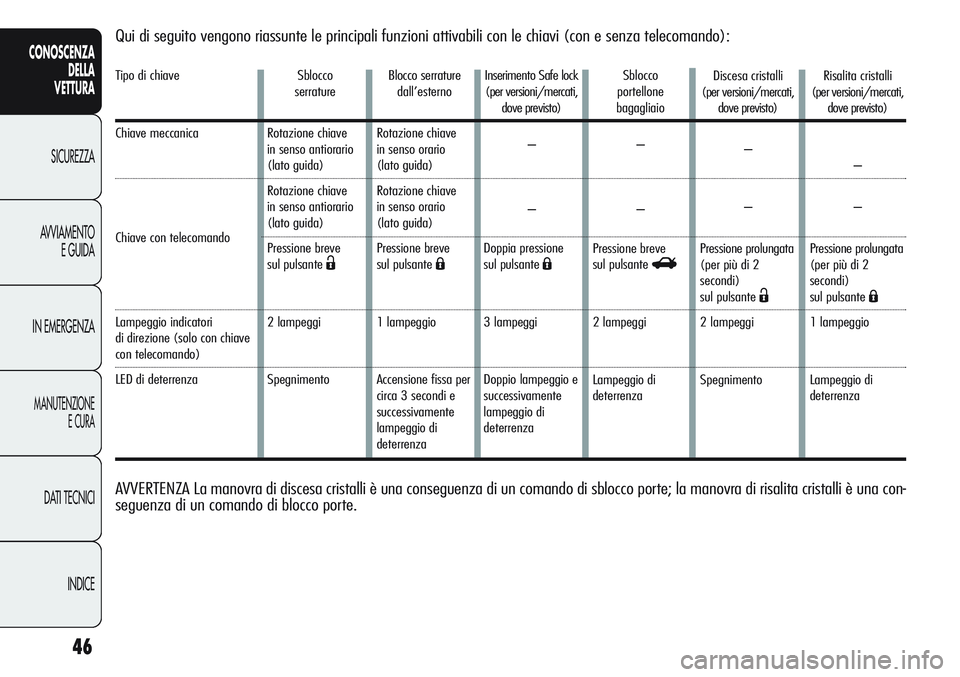

Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):
Tipo di chiave
Chiave meccanica
Chiave con telecomando
Lampeggio indicatori
di direzione (solo con chiave
con telecomando)
LED di deterrenza
Sblocco
serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante
Ë
2 lampeggi
SpegnimentoBlocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante
Á
1 lampeggio
Accensione fissa per
circa 3 secondi e
successivamente
lampeggio di
deterrenzaInserimento Safe lock
(per versioni/mercati,
dove previsto)
–
–
Doppia pressione
sul pulsante
Á
3 lampeggi
Doppio lampeggio e
successivamente
lampeggio di
deterrenzaSblocco
portellone
bagagliaio
–
–
Pressione breve
sul pulsante
R
2 lampeggi
Lampeggio di
deterrenza
AVVERTENZA La manovra di discesa cristalli è una conseguenza di un comando di sblocco porte; la manovra di risalita cristalli è una con-
seguenza di un comando di blocco porte.
Discesa cristalli
(per versioni/mercati,
dove previsto)
–
–
Pressione prolungata
(per più di 2
secondi)
sul pulsante
Ë
2 lampeggi
SpegnimentoRisalita cristalli
(per versioni/mercati,
dove previsto)
–
–
Pressione prolungata
(per più di 2
secondi)
sul pulsante
Á
1 lampeggio
Lampeggio di
deterrenza
