Alfa Romeo Giulietta 2011 Návod na použitie a údržbu (in Slovakian)

177
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

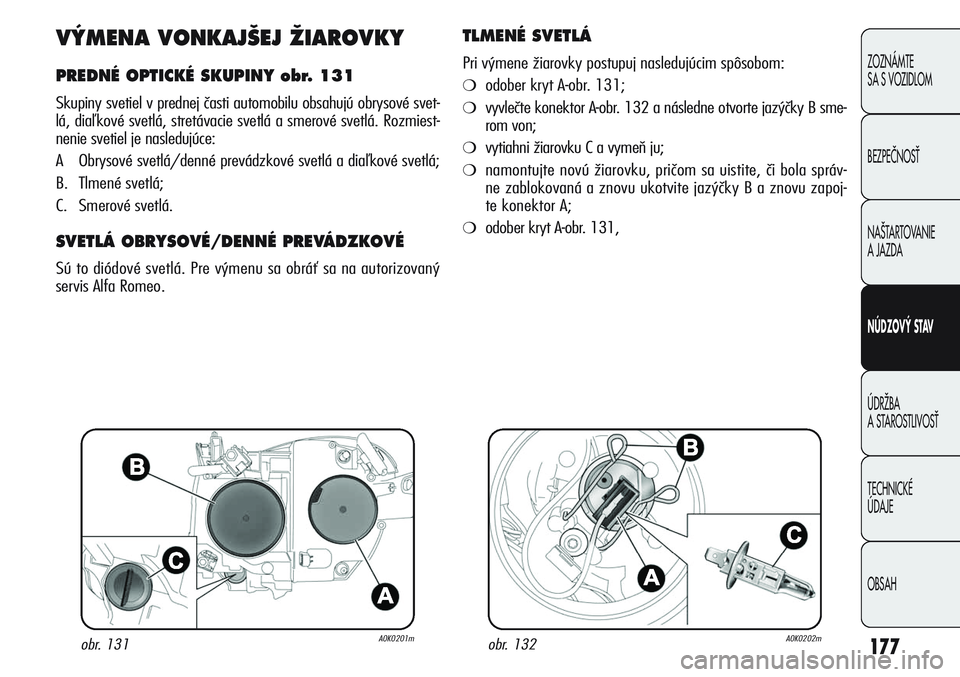

VÝMENA VONKAJŠEJ ŽIAROVKY
PREDNÉ OPTICKÉ SKUPINY obr. 131
Skupiny svetiel v prednej časti automobilu obsahujú obrysové svet-
lá, diaľkové svetlá, stretávacie svetlá a smerové svetlá. Rozmiest-
nenie svetiel je nasledujúce:
A Obrysové svetlá/denné prevádzkové svetlá a diaľkové svetlá;
B. Tlmené svetlá;
C. Smerové svetlá.
SVETLÁ OBRYSOVÉ/DENNÉ PREVÁDZKOVÉ
Sú to diódové svetlá. Pre výmenu sa obráť sa na autorizovaný
servis Alfa Romeo.
TLMENÉ SVETLÁ
Pri výmene žiarovky postupuj nasledujúcim spôsobom:
❍odober kryt A-obr. 131;
❍vyvlečte konektor A-obr. 132 a následne otvorte jazýčky B sme-
rom von;
❍vytiahni žiarovku C a vymeň ju;
❍namontujte novú žiarovku, pričom sa uistite, či bola správ-
ne zablokovaná a znovu ukotvite jazýčky B a znovu zapoj-
te konektor A;
❍odober kryt A-obr. 131,
obr. 131A0K0201mobr. 132A0K0202m

178
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

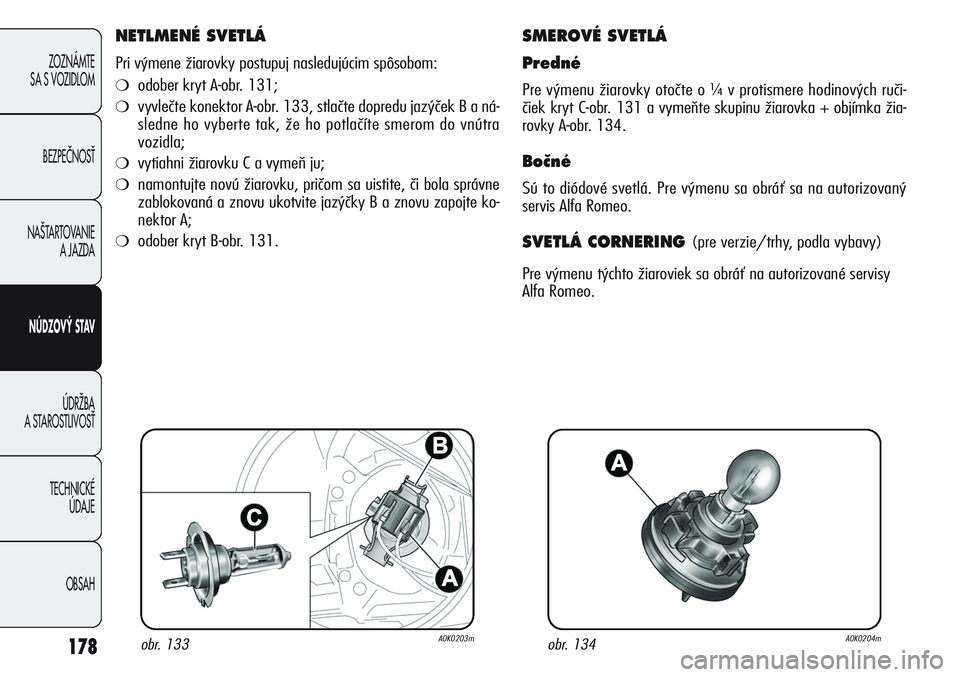

NETLMENÉ SVETLÁ
Pri výmene žiarovky postupuj nasledujúcim spôsobom:
❍odober kryt A-obr. 131;
❍vyvlečte konektor A-obr. 133, stlačte dopredu jazýček B a ná-
sledne ho vyberte tak, že ho potlačíte smerom do vnútra
vozidla;
❍vytiahni žiarovku C a vymeň ju;
❍namontujte novú žiarovku, pričom sa uistite, či bola správne
zablokovaná a znovu ukotvite jazýčky B a znovu zapojte ko-
nektor A;
❍odober kryt B-obr. 131.
SMEROVÉ SVETLÁ
Predné
Pre výmenu žiarovky otočte o ¼v protismere hodinových ruči-
čiek kryt C-obr. 131 a vymeňte skupinu žiarovka + objímka žia-
rovky A-obr. 134.
Bočné
Sú to diódové svetlá. Pre výmenu sa obráť sa na autorizovaný
servis Alfa Romeo.
SVETLÁ CORNERING (pre verzie/trhy, podla vybavy)
Pre výmenu týchto žiaroviek sa obráť na autorizované servisy
Alfa Romeo.
obr. 133A0K0203mobr. 134A0K0204m

179
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

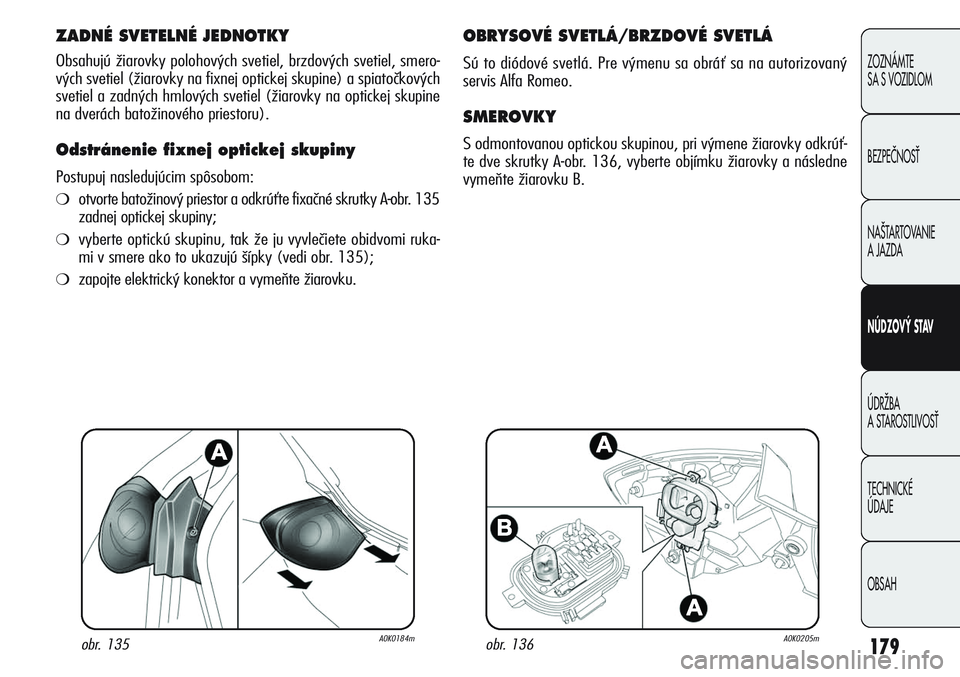

ZADNÉ SVETELNÉ JEDNOTKY
Obsahujú žiarovky polohových svetiel, brzdových svetiel, smero-
vých svetiel (žiarovky na fixnej optickej skupine) a spiatočkových
svetiel a zadných hmlových svetiel (žiarovky na optickej skupine
na dverách batožinového priestoru).
Odstránenie fixnej optickej skupiny
Postupuj nasledujúcim spôsobom:
❍otvorte batožinový priestor a odkrúťte fixačné skrutky A-obr. 135
zadnej optickej skupiny;
❍vyberte optickú skupinu, tak že ju vyvlečiete obidvomi ruka-
mi v smere ako to ukazujú šípky (vedi obr. 135);
❍zapojte elektrický konektor a vymeňte žiarovku.
OBRYSOVÉ SVETLÁ/BRZDOVÉ SVETLÁ
Sú to diódové svetlá. Pre výmenu sa obráť sa na autorizovaný
servis Alfa Romeo.
SMEROVKY
S odmontovanou optickou skupinou, pri výmene žiarovky odkrúť-
te dve skrutky A-obr. 136, vyberte objímku žiarovky a následne
vymeňte žiarovku B.
obr. 135A0K0184mobr. 136A0K0205m

180
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

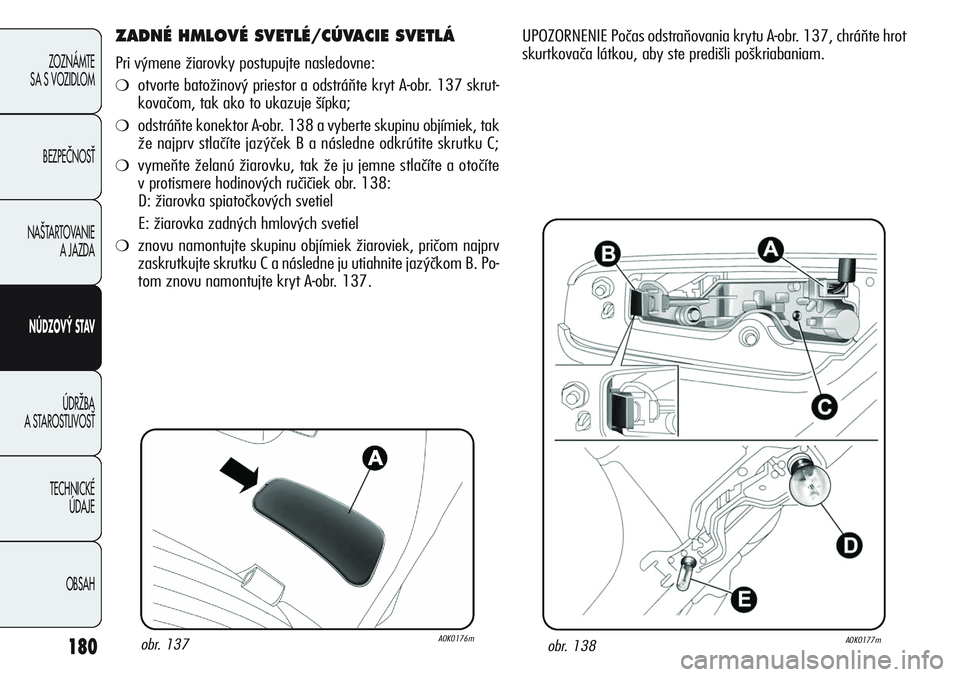

ZADNÉ HMLOVÉ SVETLÉ/CÚVACIE SVETLÁ
Pri výmene žiarovky postupujte nasledovne:
❍otvorte batožinový priestor a odstráňte kryt A-obr. 137 skrut-
kovačom, tak ako to ukazuje šípka;
❍odstráňte konektor A-obr. 138 a vyberte skupinu objímiek, tak
že najprv stlačíte jazýček B a následne odkrútite skrutku C;
❍vymeňte želanú žiarovku, tak že ju jemne stlačíte a otočíte
v protismere hodinových ručičiek obr. 138:
D: žiarovka spiatočkových svetiel
E: žiarovka zadných hmlových svetiel
❍znovu namontujte skupinu objímiek žiaroviek, pričom najprv
zaskrutkujte skrutku C a následne ju utiahnite jazýčkom B. Po-
tom znovu namontujte kryt A-obr. 137.
obr. 137A0K0176mobr. 138A0K0177m
UPOZORNENIE Počas odstraňovania krytu A-obr. 137, chráňte hrot
skurtkovača látkou, aby ste predišli poškriabaniam.

181
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

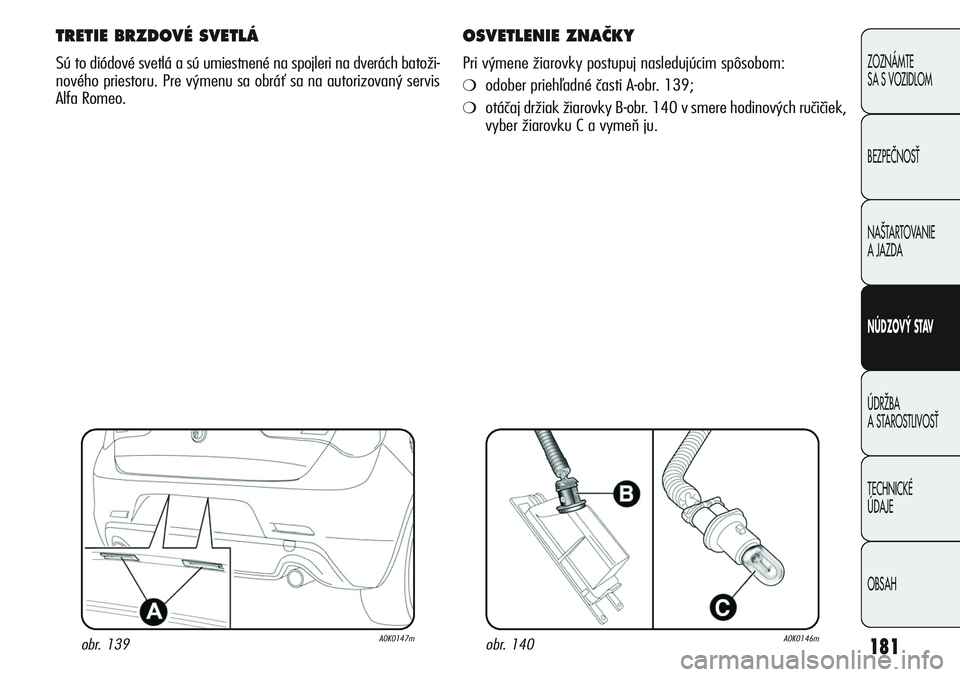

TRETIE BRZDOVÉ SVETLÁ
Sú to diódové svetlá a sú umiestnené na spojleri na dverách batoži-
nového priestoru. Pre výmenu sa obráť sa na autorizovaný servis
Alfa Romeo.
OSVETLENIE ZNAČKY
Pri výmene žiarovky postupuj nasledujúcim spôsobom:
❍odober priehľadné časti A-obr. 139;
❍otáčaj držiak žiarovky B-obr. 140 v smere hodinových ručičiek,
vyber žiarovku C a vymeň ju.
obr. 139A0K0147mobr. 140A0K0146m

182
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

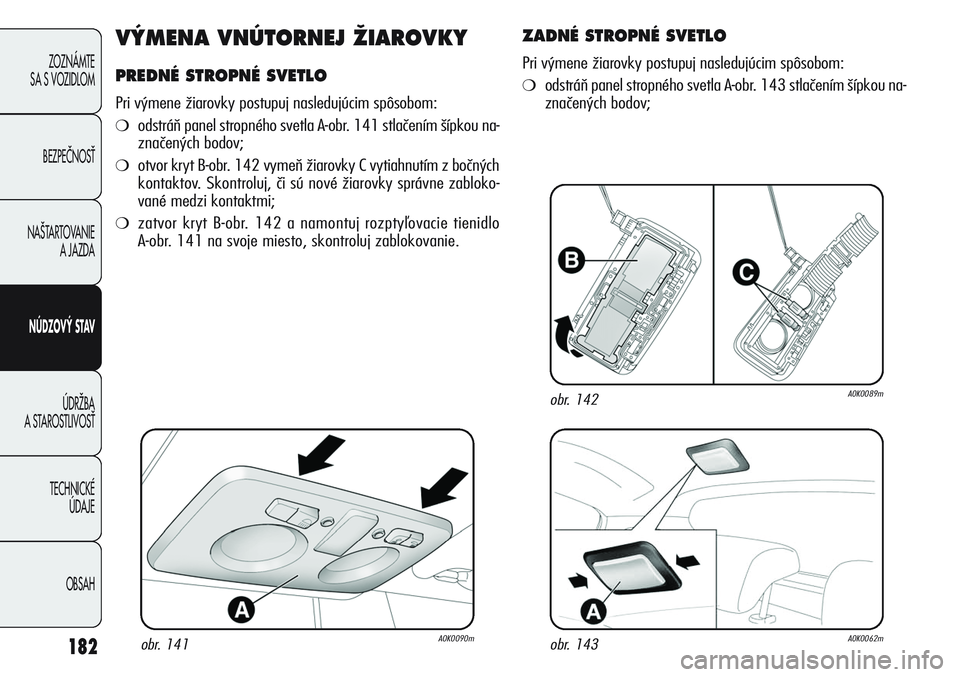

VÝMENA VNÚTORNEJ ŽIAROVKY
PREDNÉ STROPNÉ SVETLO
Pri výmene žiarovky postupuj nasledujúcim spôsobom:
❍odstráň panel stropného svetla A-obr. 141 stlačením šípkou na-
značených bodov;
❍otvor kryt B-obr. 142 vymeň žiarovky C vytiahnutím z bočných
kontaktov. Skontroluj, či sú nové žiarovky správne zabloko-
vané medzi kontaktmi;
❍zatvor kryt B-obr. 142 a namontuj rozptyľovacie tienidlo
A-obr. 141 na svoje miesto, skontroluj zablokovanie.
obr. 141A0K0090m
obr. 142A0K0089m
obr. 143A0K0062m
ZADNÉ STROPNÉ SVETLO
Pri výmene žiarovky postupuj nasledujúcim spôsobom:
❍odstráň panel stropného svetla A-obr. 143 stlačením šípkou na-
značených bodov;

183
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

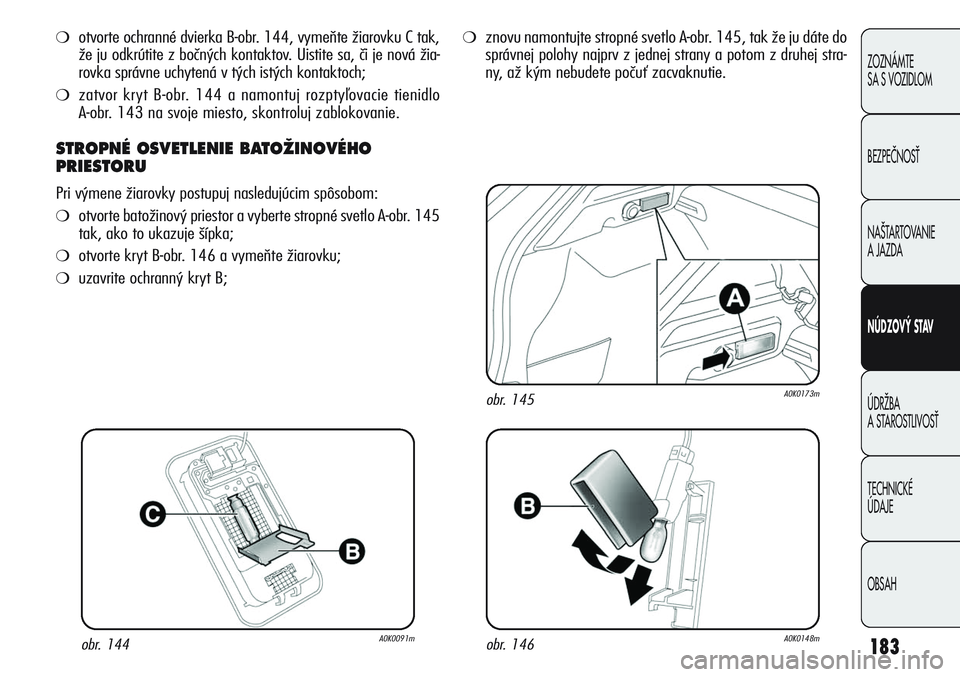

❍otvorte ochranné dvierka B-obr. 144, vymeňte žiarovku C tak,
že ju odkrútite z bočných kontaktov. Uistite sa, či je nová žia-
rovka správne uchytená v tých istých kontaktoch;
❍zatvor kryt B-obr. 144 a namontuj rozptyľovacie tienidlo
A-obr. 143 na svoje miesto, skontroluj zablokovanie.
STROPNÉ OSVETLENIE BATOŽINOVÉHO
PRIESTORU
Pri výmene žiarovky postupuj nasledujúcim spôsobom:
❍otvorte batožinový priestor a vyberte stropné svetlo A-obr. 145
tak, ako to ukazuje šípka;
❍otvorte kryt B-obr. 146 a vymeňte žiarovku;
❍uzavrite ochranný kryt B;
❍znovu namontujte stropné svetlo A-obr. 145, tak že ju dáte do
správnej polohy najprv z jednej strany a potom z druhej stra-
ny, až kým nebudete počuť zacvaknutie.
obr. 146A0K0148m
obr. 145A0K0173m
obr. 144A0K0091m

184
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

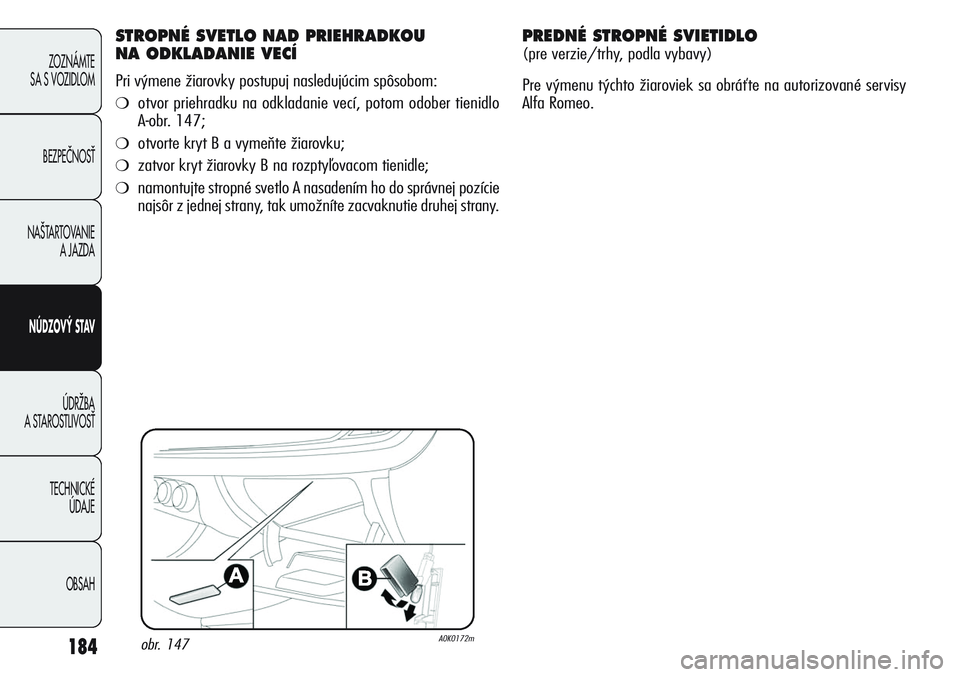

STROPNÉ SVETLO NAD PRIEHRADKOU
NA ODKLADANIE VECÍ
Pri výmene žiarovky postupuj nasledujúcim spôsobom:
❍otvor priehradku na odkladanie vecí, potom odober tienidlo
A-obr. 147;
❍otvorte kryt B a vymeňte žiarovku;
❍zatvor kryt žiarovky B na rozptyľovacom tienidle;
❍namontujte stropné svetlo A nasadením ho do správnej pozície
najsôr z jednej strany, tak umožníte zacvaknutie druhej strany.
obr. 147A0K0172m
PREDNÉ STROPNÉ SVIETIDLO
(pre verzie/trhy, podla vybavy)
Pre výmenu týchto žiaroviek sa obráťte na autorizované servisy
Alfa Romeo.

185
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

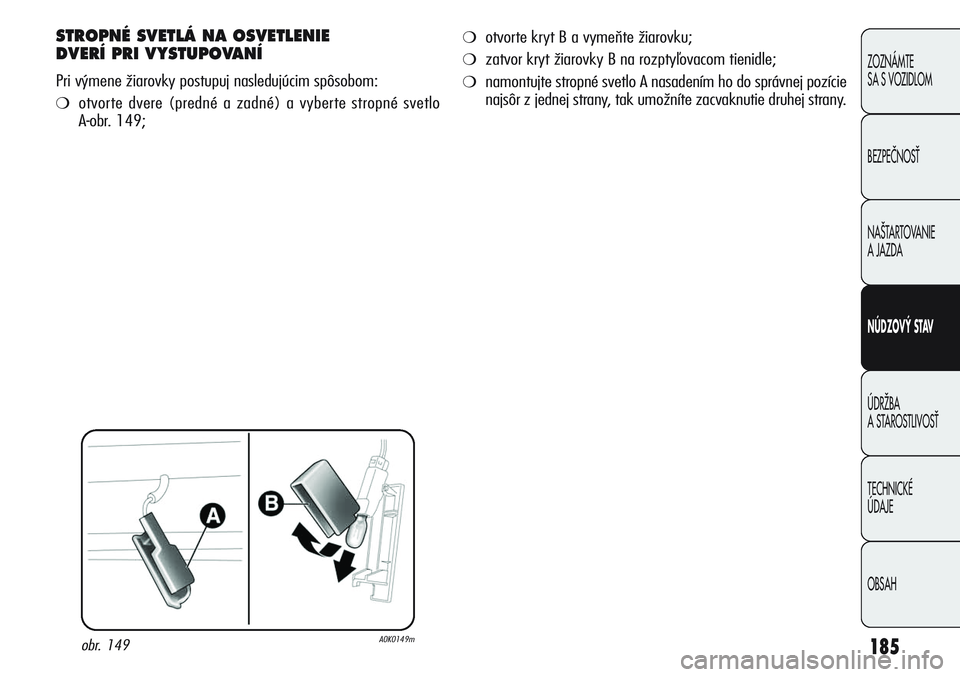

STROPNÉ SVETLÁ NA OSVETLENIE
DVERÍ PRI VYSTUPOVANÍ
Pri výmene žiarovky postupuj nasledujúcim spôsobom:
❍otvorte dvere (predné a zadné) a vyberte stropné svetlo
A-obr. 149;
obr. 149A0K0149m
❍otvorte kryt B a vymeňte žiarovku;
❍zatvor kryt žiarovky B na rozptyľovacom tienidle;
❍namontujte stropné svetlo A nasadením ho do správnej pozície
najsôr z jednej strany, tak umožníte zacvaknutie druhej strany.

186
ZOZNÁMTE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
NÚDZOVÝ STAV
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

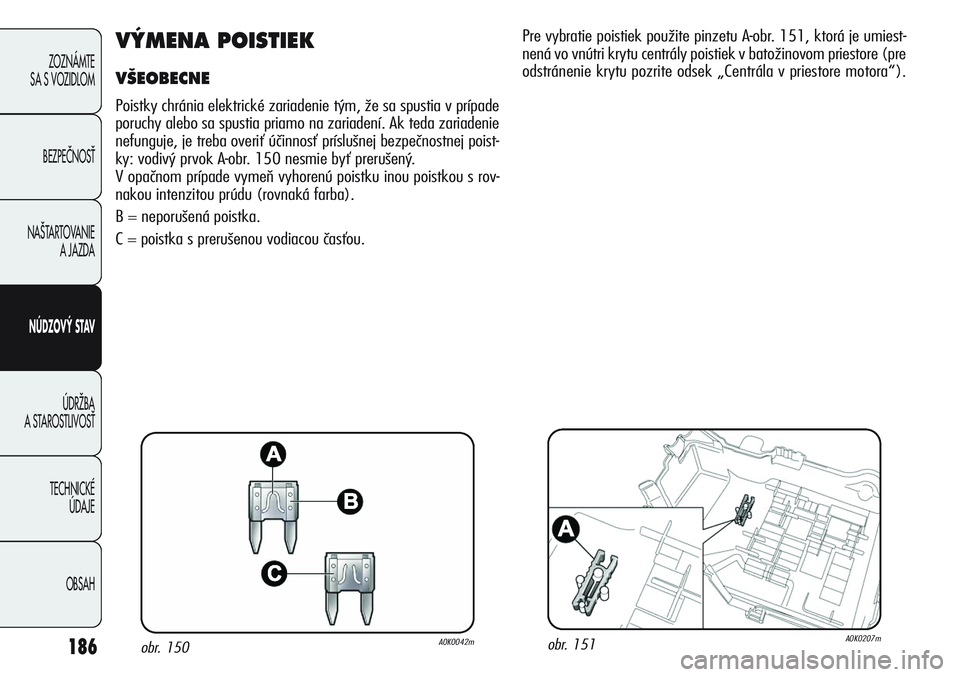

VÝMENA POISTIEK
VŠEOBECNE
Poistky chránia elektrické zariadenie tým, že sa spustia v prípade
poruchy alebo sa spustia priamo na zariadení. Ak teda zariadenie
nefunguje, je treba overiť účinnosť príslušnej bezpečnostnej poist-
ky: vodivý prvok A-obr. 150 nesmie byť prerušený.
V opačnom prípade vymeň vyhorenú poistku inou poistkou s rov-
nakou intenzitou prúdu (rovnaká farba).
B = neporušená poistka.
C = poistka s prerušenou vodiacou časťou.
obr. 150A0K0042mobr. 151A0K0207m
Pre vybratie poistiek použite pinzetu A-obr. 151, ktorá je umiest-
nená vo vnútri krytu centrály poistiek v batožinovom priestore (pre
odstránenie krytu pozrite odsek „Centrála v priestore motora“).
