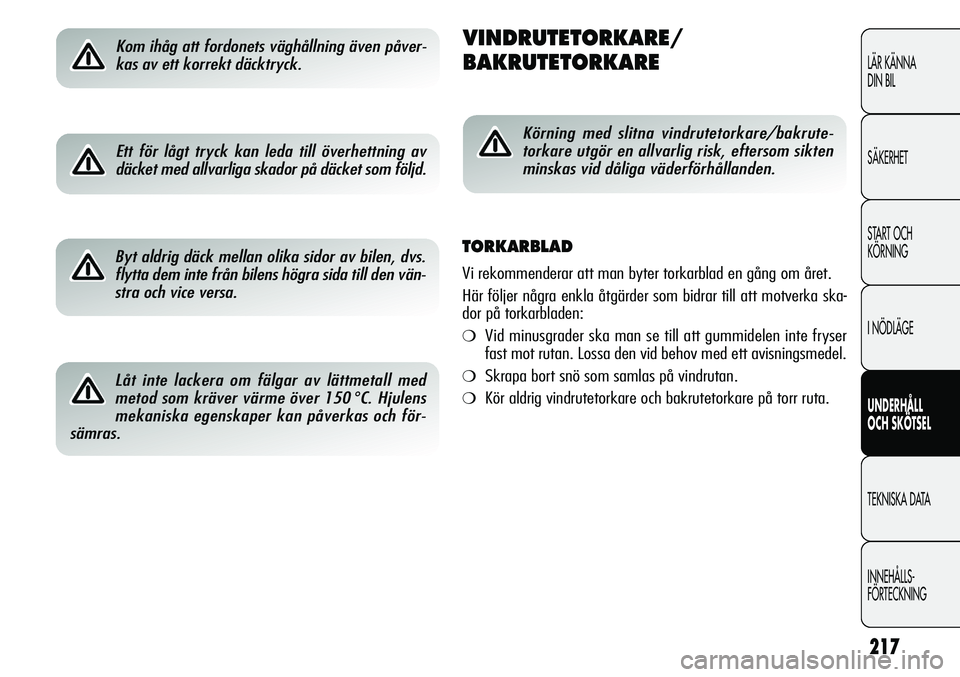

Kom ihåg att fordonets väghållning även påver-
kas av ett korrekt däcktryck. VINDRUTETORKARE/
BAKRUTETORKARE
Byt aldrig däck mellan olika sidor av bilen, dvs.
flytta dem inte från bilens högra sida till den vän-
stra och vice versa.
Låt inte lackera om fälgar av lättmetall med
metod som kräver värme över 150
°C. Hjulens
mekaniska egenskaper kan påverkas och för-
sämras.
Körning med slitna vindrutetorkare/bakrute -
torkare utgör en allvarlig risk, eftersom sikten
minskas vid dåliga väderförhållanden.
TORKARBLAD
Vi rekommenderar att man byter torkarblad en gång om året.
Här följer några enkla åtgärder som bidrar till att motverka ska-
dor på torkarbladen:
❍Vid minusgrader ska man se till att gummidelen inte fryser
fast mot rutan. Lossa den vid behov med ett avisningsmedel.
❍Skrapa bort snö som samlas på vindrutan.
❍Kör aldrig vindrutetorkare och bakrutetorkare på torr ruta.
Ett för lågt tryck kan leda till överhettning av
däcket med allvarliga skador på däcket som följd.

218
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

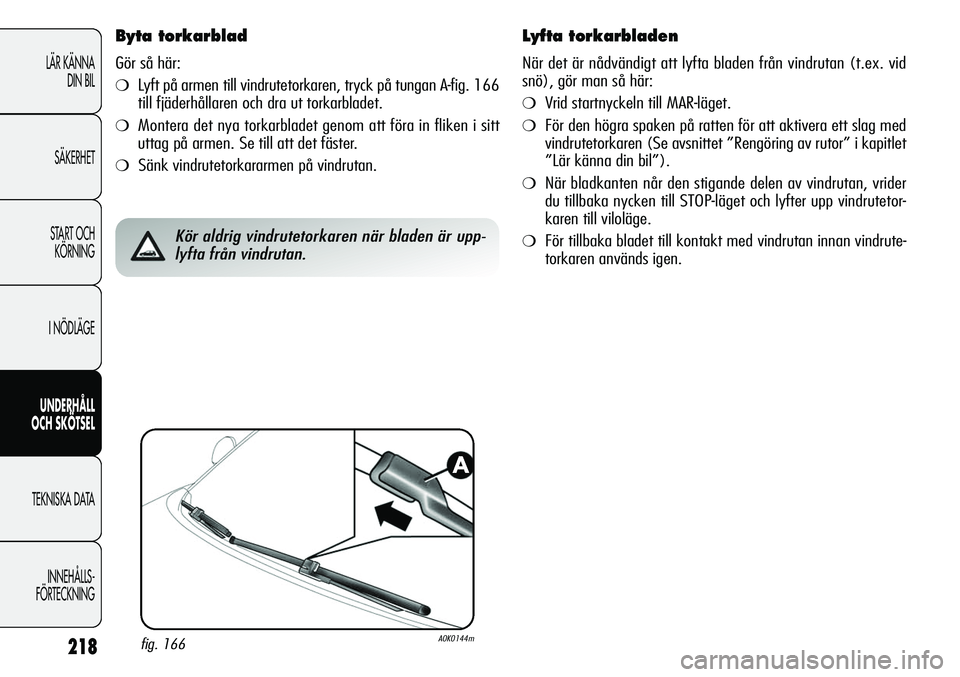

Byta torkarblad
Gör så här:
❍Lyft på armen till vindrutetorkaren, tryck på tungan A-fig. 166
till fjäderhållaren och dra ut torkarbladet.
❍Montera det nya torkarbladet genom att föra in fliken i sitt
uttag på armen. Se till att det fäster.
❍Sänk vindrutetorkararmen på vindrutan.
fig. 166A0K0144m
Kör aldrig vindrutetorkaren när bladen är upp-
lyfta från vindrutan.
Lyfta torkarbladen
När det är nådvändigt att lyfta bladen från vindrutan (t.ex. vid
snö), gör man så här:
❍Vrid startnyckeln till MAR-läget.
❍För den högra spaken på ratten för att aktivera ett slag med
vindrutetorkaren (Se avsnittet ”Rengöring av rutor” i kapitlet
”Lär känna din bil”).
❍När bladkanten når den stigande delen av vindrutan, vrider
du tillbaka nycken till STOP-läget och lyfter upp vindrutetor-
karen till viloläge.
❍För tillbaka bladet till kontakt med vindrutan innan vindrute-
torkaren används igen.

219
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

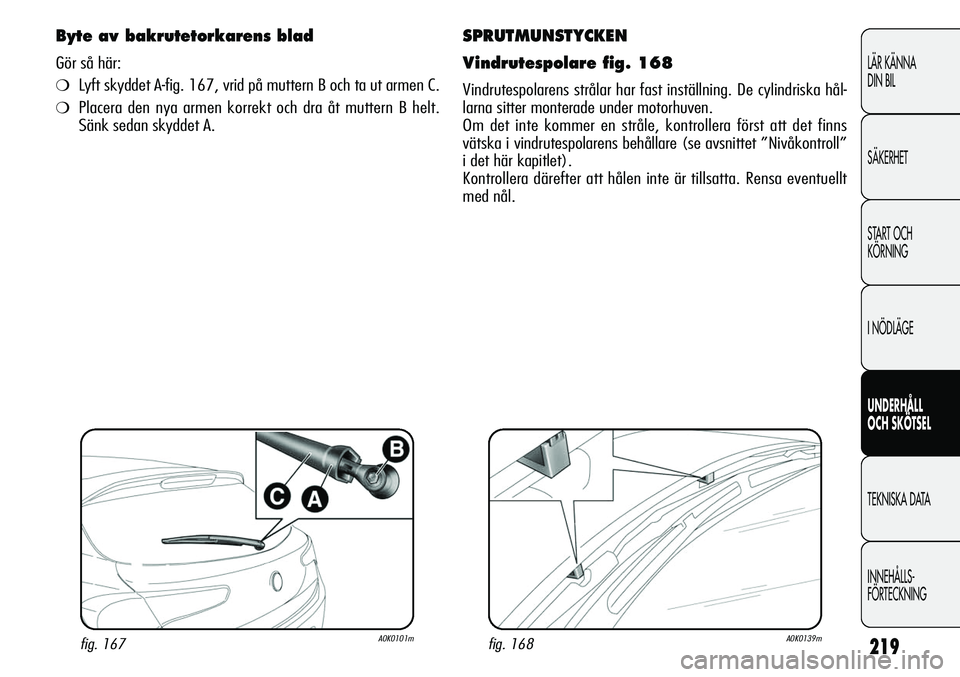

SPRUTMUNSTYCKEN
Vindrutespolare fig. 168
Vindrutespolarens strålar har fast inställning. De cylindriska hål-
larna sitter monterade under motorhuven.
Om det inte kommer en stråle, kontrollera först att det finns
vätska i vindrutespolarens behållare (se avsnittet ”Nivåkontroll”
i det här kapitlet).
Kontrollera därefter att hålen inte är tillsatta. Rensa eventuellt
med nål.
fig. 167A0K0101mfig. 168A0K0139m
Byte av bakrutetorkarens blad
Gör så här:
❍Lyft skyddet A-fig. 167, vrid på muttern B och ta ut armen C.
❍Placera den nya armen korrekt och dra åt muttern B helt.
Sänk sedan skyddet A.

220
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

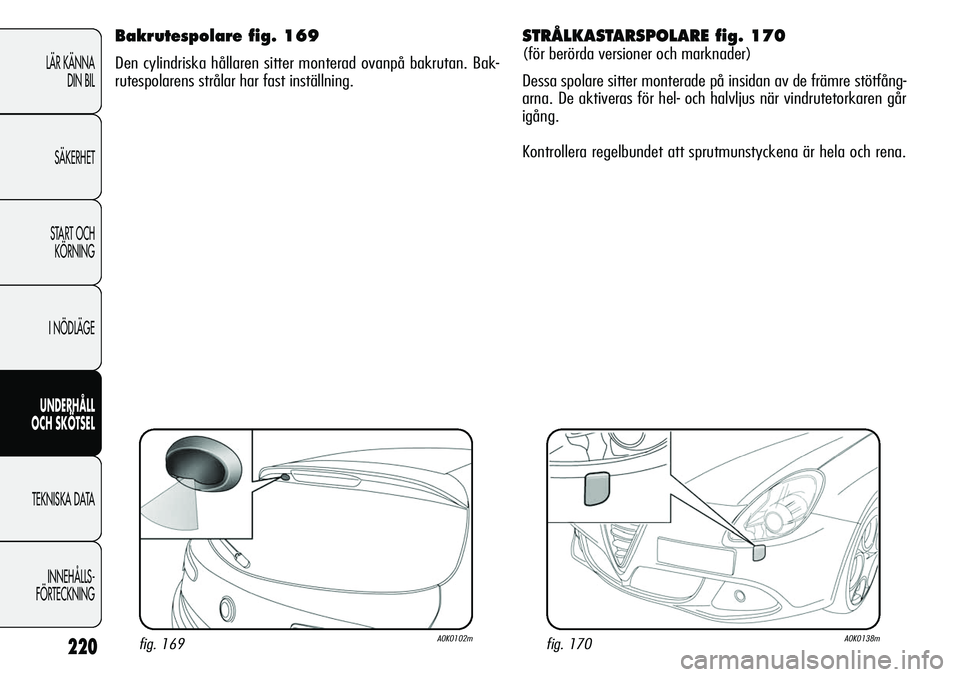

STRÅLKASTARSPOLARE fig. 170
(för berörda versioner och marknader)
Dessa spolare sitter monterade på insidan av de främre stötfång-
arna. De aktiveras för hel- och halvljus när vindrutetorkaren går
igång.
Kontrollera regelbundet att sprutmunstyckena är hela och rena.
fig. 170A0K0138m
Bakrutespolare fig. 169
Den cylindriska hållaren sitter monterad ovanpå bakrutan. Bak-
rutespolarens strålar har fast inställning.
fig. 169A0K0102m

221
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

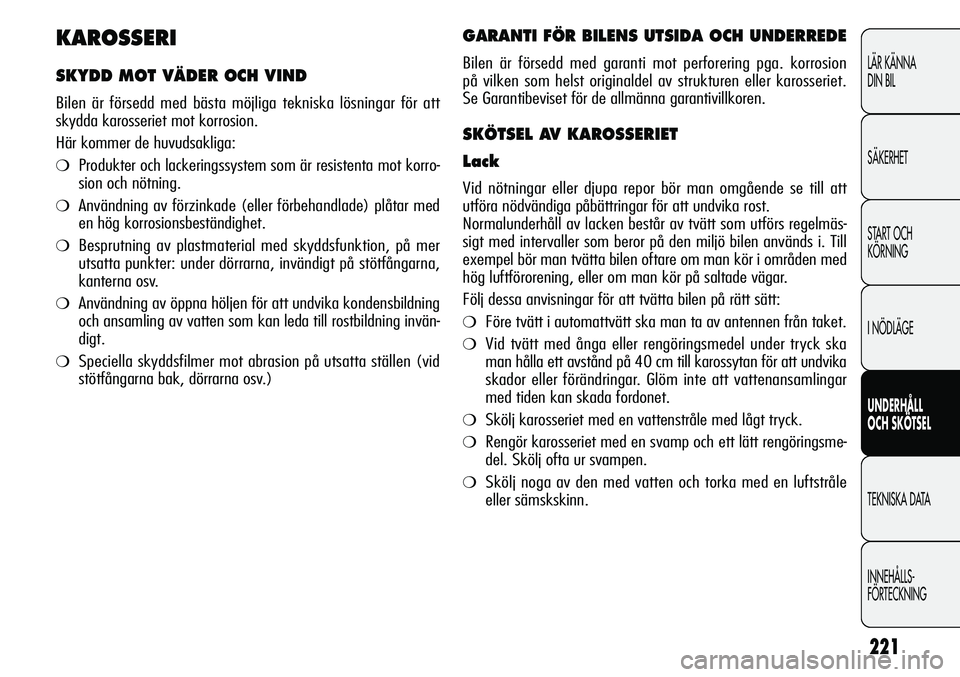

KAROSSERI
SKYDD MOT VÄDER OCH VIND
Bilen är försedd med bästa möjliga tekniska lösningar för att
skydda karosseriet mot korrosion.
Här kommer de huvudsakliga:
❍Produkter och lackeringssystem som är resistenta mot korro-
sion och nötning.
❍Användning av förzinkade (eller förbehandlade) plåtar med
en hög korrosionsbeständighet.
❍Besprutning av plastmaterial med skyddsfunktion, på mer
utsatta punkter: under dörrarna, invändigt på stötfångarna,
kanterna osv.
❍Användning av öppna höljen för att undvika kondensbildning
och ansamling av vatten som kan leda till rostbildning invän-
digt.
❍Speciella skyddsfilmer mot abrasion på utsatta ställen (vid
stötfångarna bak, dörrarna osv.)
GARANTI FÖR BILENS UTSIDA OCH UNDERREDE
Bilen är försedd med garanti mot perforering pga. korrosion
på vilken som helst originaldel av strukturen eller karosseriet.
Se Garantibeviset för de allmänna garantivillkoren.
SKÖTSEL AV KAROSSERIET
Lack
Vid nötningar eller djupa repor bör man omgående se till att
utföra nödvändiga påbättringar för att undvika rost.
Normalunderhåll av lacken består av tvätt som utförs regelmäs-
sigt med intervaller som beror på den miljö bilen används i. Till
exempel bör man tvätta bilen oftare om man kör i områden med
hög luftförorening, eller om man kör på saltade vägar.
Följ dessa anvisningar för att tvätta bilen på rätt sätt:
❍Före tvätt i automattvätt ska man ta av antennen från taket.
❍Vid tvätt med ånga eller rengöringsmedel under tryck ska
man hålla ett avstånd på 40 cm till karossytan för att undvika
skador eller förändringar. Glöm inte att vattenansamlingar
med tiden kan skada fordonet.
❍Skölj karosseriet med en vattenstråle med lågt tryck.
❍Rengör karosseriet med en svamp och ett lätt rengöringsme-
del. Skölj ofta ur svampen.
❍Skölj noga av den med vatten och torka med en luftstråle
eller sämskskinn.

222
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

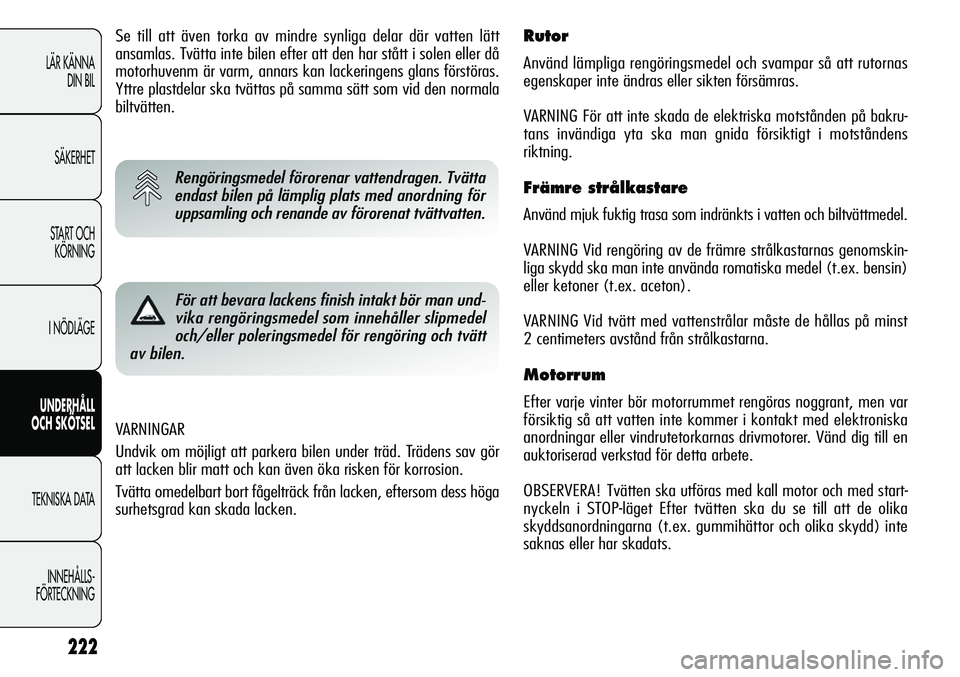

VARNINGAR
Undvik om möjligt att parkera bilen under träd. Trädens sav gör
att lacken blir matt och kan även öka risken för korrosion.
Tvätta omedelbart bort fågelträck från lacken, eftersom dess höga
surhetsgrad kan skada lacken.
Rutor
Använd lämpliga rengöringsmedel och svampar så att rutornas
egenskaper inte ändras eller sikten försämras.
VARNING För att inte skada de elektriska motstånden på bakru-
tans invändiga yta ska man gnida försiktigt i motståndens
riktning.
Främre strålkastare
Använd mjuk fuktig trasa som indränkts i vatten och biltvättmedel.
VARNING Vid rengöring av de främre strålkastarnas genomskin-
liga skydd ska man inte använda romatiska medel (t.ex. bensin)
eller ketoner (t.ex. aceton).
VARNING Vid tvätt med vattenstrålar måste de hållas på minst
2 centimeters avstånd från strålkastarna.
Motorrum
Efter varje vinter bör motorrummet rengöras noggrant, men var
försiktig så att vatten inte kommer i kontakt med elektroniska
anordningar eller vindrutetorkarnas drivmotorer. Vänd dig till en
auktoriserad verkstad för detta arbete.
OBSERVERA! Tvätten ska utföras med kall motor och med start-
nyckeln i STOP-läget Efter tvätten ska du se till att de olika
skyddsanordningarna (t.ex. gummihättor och olika skydd) inte
saknas eller har skadats.
Rengöringsmedel förorenar vattendragen. Tvätta
endast bilen på lämplig plats med anordning för
uppsamling och renande av förorenat tvättvatten.
Se till att även torka av mindre synliga delar där vatten lätt
ansamlas. Tvätta inte bilen efter att den har stått i solen eller då
motorhuvenm är varm, annars kan lackeringens glans förstöras.
Yttre plastdelar ska tvättas på samma sätt som vid den normala
biltvätten.
För att bevara lackens finish intakt bör man und-
vika rengöringsmedel som innehåller slipmedel
och/eller poleringsmedel för rengöring och tvätt
av bilen.

223
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

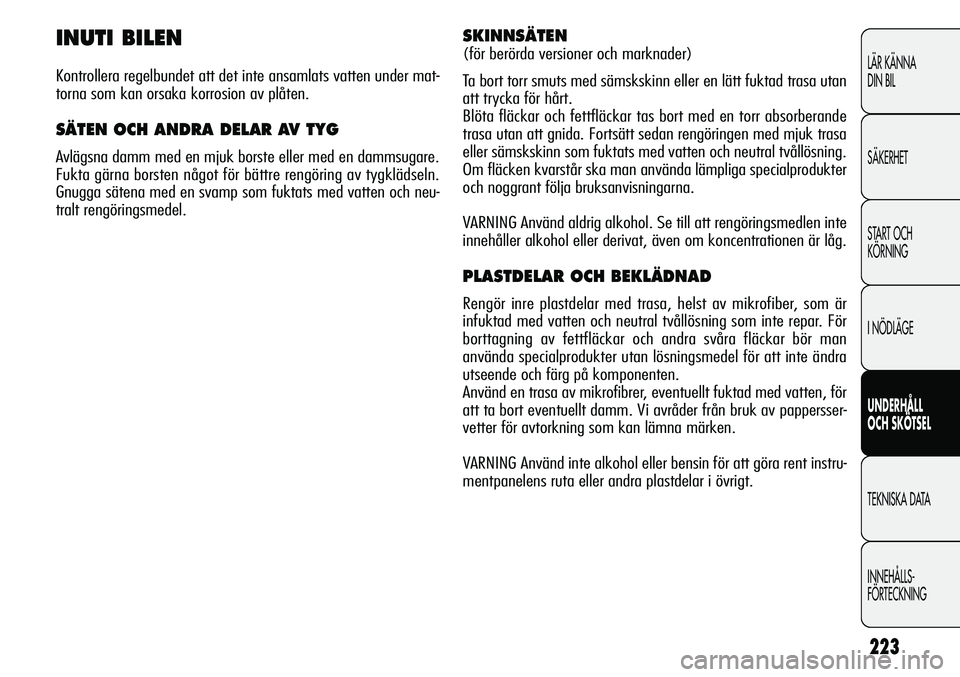

INUTI BILEN
Kontrollera regelbundet att det inte ansamlats vatten under mat-
torna som kan orsaka korrosion av plåten.
SÄTEN OCH ANDRA DELAR AV TYG
Avlägsna damm med en mjuk borste eller med en dammsugare.
Fukta gärna borsten något för bättre rengöring av tygklädseln.
Gnugga sätena med en svamp som fuktats med vatten och neu-
tralt rengöringsmedel.
SKINNSÄTEN
(för berörda versioner och marknader)
Ta bort torr smuts med sämskskinn eller en lätt fuktad trasa utan
att trycka för hårt.
Blöta fläckar och fettfläckar tas bort med en torr absorberande
trasa utan att gnida. Fortsätt sedan rengöringen med mjuk trasa
eller sämskskinn som fuktats med vatten och neutral tvållösning.
Om fläcken kvarstår ska man använda lämpliga specialprodukter
och noggrant följa bruksanvisningarna.
VARNING Använd aldrig alkohol. Se till att rengöringsmedlen inte
innehåller alkohol eller derivat, även om koncentrationen är låg.
PLASTDELAR OCH BEKLÄDNAD
Rengör inre plastdelar med trasa, helst av mikrofiber, som är
infuktad med vatten och neutral tvållösning som inte repar. För
borttagning av fettfläckar och andra svåra fläckar bör man
använda specialprodukter utan lösningsmedel för att inte ändra
utseende och färg på komponenten.
Använd en trasa av mikrofibrer, eventuellt fuktad med vatten, för
att ta bort eventuellt damm. Vi avråder från bruk av pappersser-
vetter för avtorkning som kan lämna märken.
VARNING Använd inte alkohol eller bensin för att göra rent instru-
mentpanelens ruta eller andra plastdelar i övrigt.

224
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLLS-
FÖRTECKNING

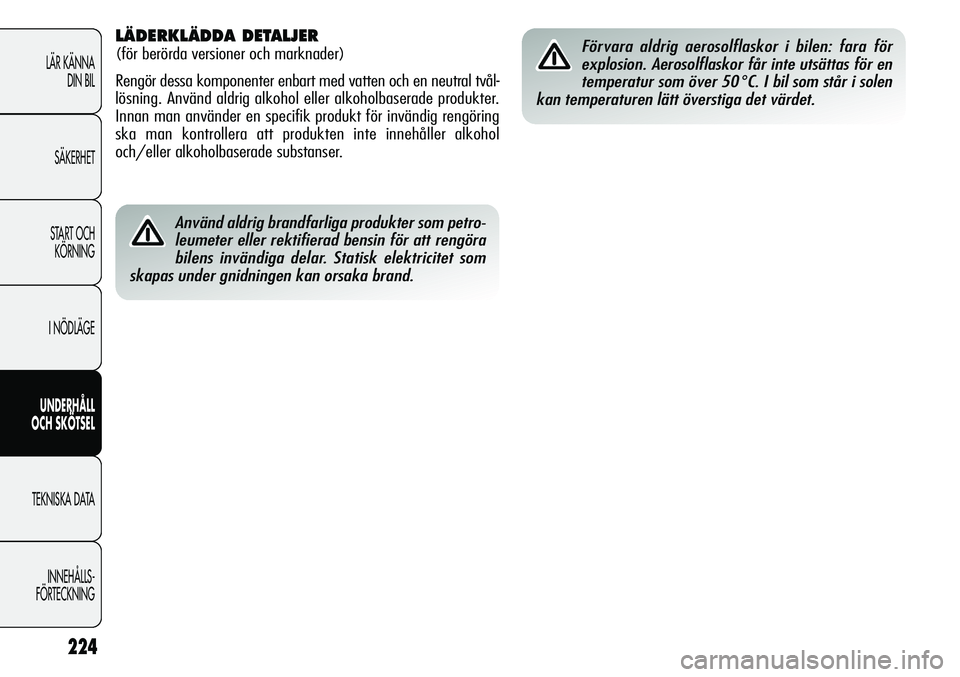

Använd aldrig brandfarliga produkter som petro-
leumeter eller rektifierad bensin för att rengöra
bilens invändiga delar. Statisk elektricitet som
skapas under gnidningen kan orsaka brand.
Förvara aldrig aerosolflaskor i bilen: fara för
explosion. Aerosolflaskor får inte utsättas för en
temperatur som över 50
°C. I bil som står i solen
kan temperaturen lätt överstiga det värdet.
LÄDERKLÄDDA DETALJER
(för berörda versioner och marknader)
Rengör dessa komponenter enbart med vatten och en neutral tvål-
lösning. Använd aldrig alkohol eller alkoholbaserade produkter.
Innan man använder en specifik produkt för invändig rengöring
ska man kontrollera att produkten inte innehåller alkohol
och/eller alkoholbaserade substanser.

225
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKADATA
INNEHÅLLSFÖRTECK-
NING

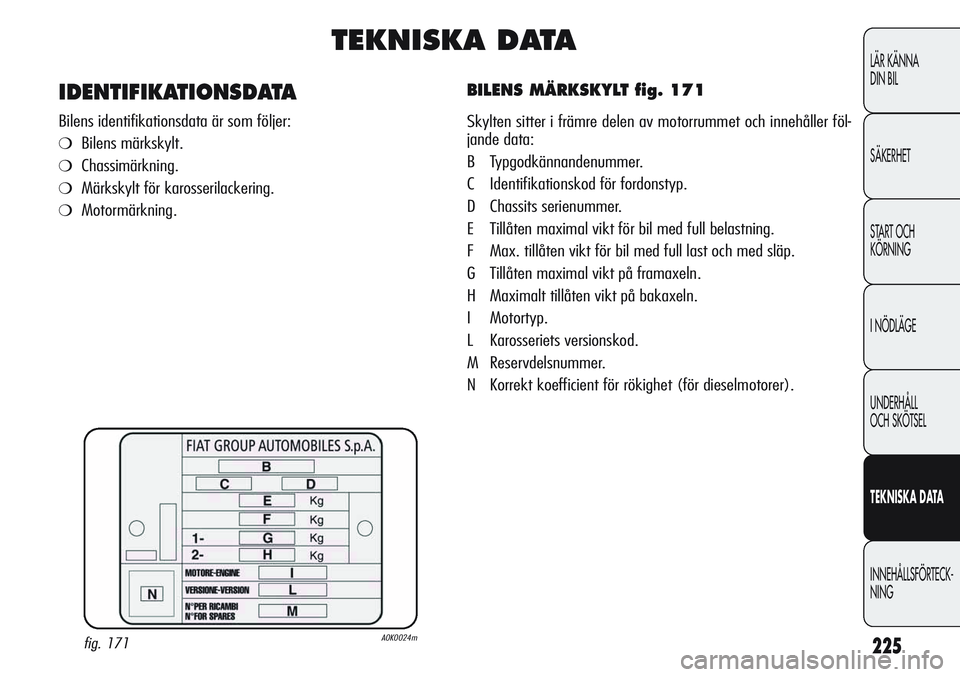

TEKNISKA DATA
BILENS MÄRKSKYLT fig. 171
Skylten sitter i främre delen av motorrummet och innehåller föl-
jande data:
B Typgodkännandenummer.
C Identifikationskod för fordonstyp.
D Chassits serienummer.
E Tillåten maximal vikt för bil med full belastning.
F Max. tillåten vikt för bil med full last och med släp.
G Tillåten maximal vikt på framaxeln.
H Maximalt tillåten vikt på bakaxeln.
I Motortyp.
L Karosseriets versionskod.
M Reservdelsnummer.
N Korrekt koefficient för rökighet (för dieselmotorer).
fig. 171A0K0024m
IDENTIFIKATIONSDATA
Bilens identifikationsdata är som följer:
❍Bilens märkskylt.
❍Chassimärkning.
❍Märkskylt för karosserilackering.
❍Motormärkning.

226
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKADATA
INNEHÅLLSFÖRTECK-
NING

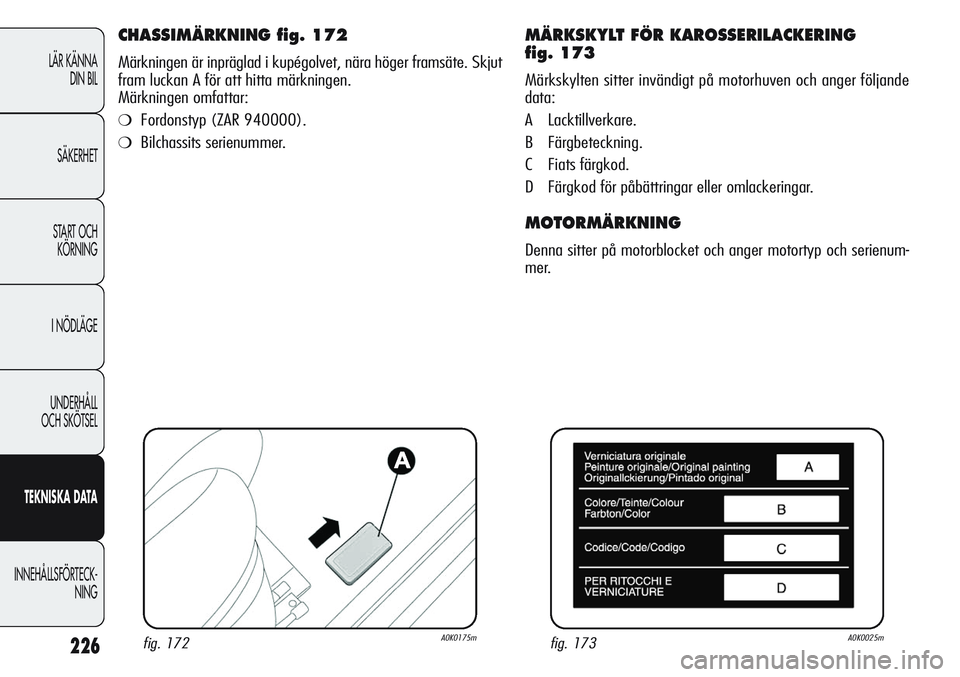

CHASSIMÄRKNING fig. 172
Märkningen är inpräglad i kupégolvet, nära höger framsäte. Skjut
fram luckan A för att hitta märkningen.
Märkningen omfattar:
❍Fordonstyp (ZAR 940000).
❍Bilchassits serienummer.
MÄRKSKYLT FÖR KAROSSERILACKERING
fig. 173
Märkskylten sitter invändigt på motorhuven och anger följande
data:
A Lacktillverkare.
B Färgbeteckning.
C Fiats färgkod.
D Färgkod för påbättringar eller omlackeringar.
MOTORMÄRKNING
Denna sitter på motorblocket och anger motortyp och serienum-
mer.
fig. 172A0K0175mfig. 173A0K0025m
