Alfa Romeo Giulietta 2012 Návod k použití a údržbě (in Czech)

147
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

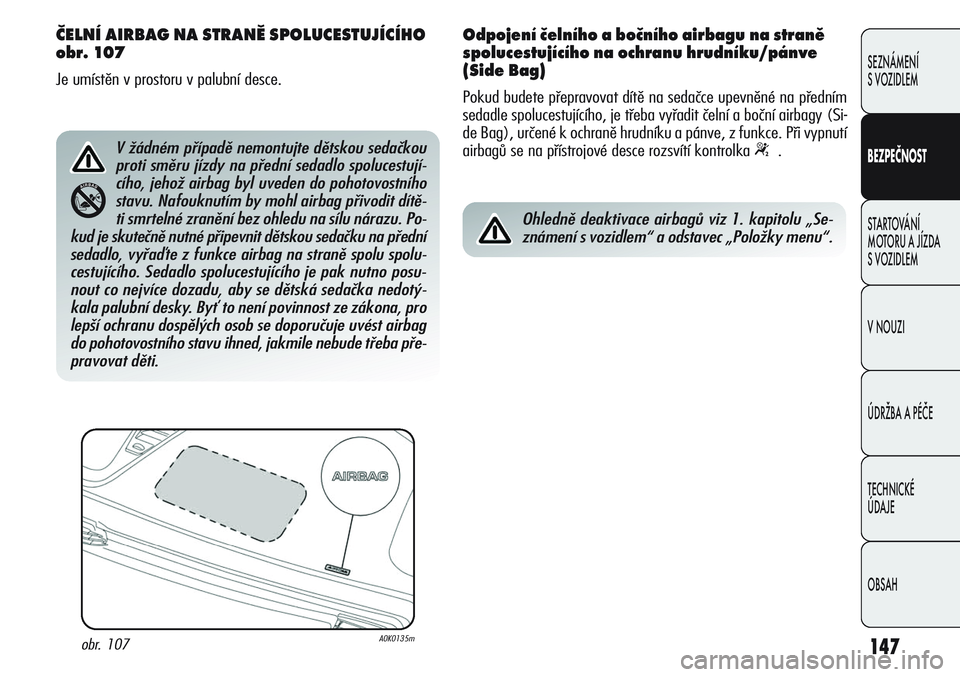

ČELNÍ AIRBAG NA STRANĚ SPOLUCESTUJÍCÍHO
obr. 107
Je umístěn v prostoru v palubní desce.
obr. 107A0K0135m
V žádném případě nemontujte dětskou sedačkou
proti směru jízdy na přední sedadlo spolucestují-
cího, jehož airbag byl uveden do pohotovostního
stavu. Nafouknutím by mohl airbag přivodit dítě-
ti smrtelné zranění bez ohledu na sílu nárazu. Po-
kud je skutečně nutné připevnit dětskou sedačku na přední
sedadlo, vyřaďte z funkce airbag na straně spolu spolu-
cestujícího. Sedadlo spolucestujícího je pak nutno posu-
nout co nejvíce dozadu, aby se dětská sedačka nedotý-
kala palubní desky. Byť to není povinnost ze zákona, pro
lepší ochranu dospělých osob se doporučuje uvést airbag
do pohotovostního stavu ihned, jakmile nebude třeba pře-
pravovat děti.
Ohledně deaktivace airbagů viz 1. kapitolu „Se-
známení s vozidlem“ a odstavec „Položky menu“.
Odpojení čelního a bočního airbagu na straně
spolucestujícího na ochranu hrudníku/pánve
(Side Bag)
Pokud budete přepravovat dítě na sedačce upevněné na předním
sedadle spolucestujícího, je třeba vyřadit čelní a boční airbagy (Si-
de Bag), určené k ochraně hrudníku a pánve, z funkce. Při vypnutí
airbagů se na přístrojové desce rozsvítí kontrolka
“.

148
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

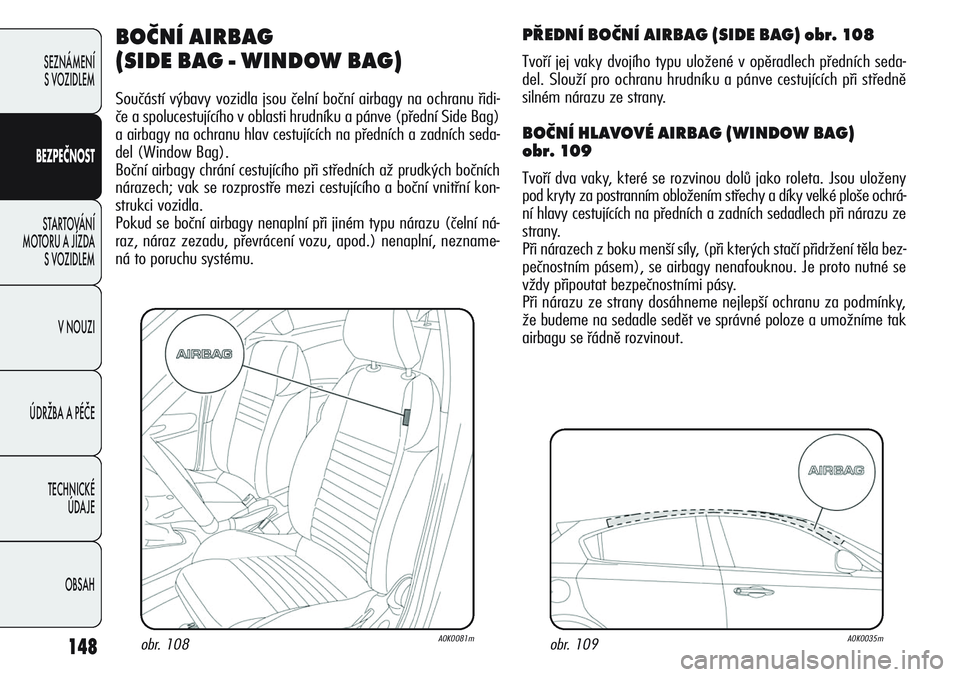

BOČNÍ AIRBAG
(SIDE BAG - WINDOW BAG)
Součástí výbavy vozidla jsou čelní boční airbagy na ochranu řidi-
če a spolucestujícího v oblasti hrudníku a pánve (přední Side Bag)
a airbagy na ochranu hlav cestujících na předních a zadních seda-
del (Window Bag).
Boční airbagy chrání cestujícího při středních až prudkých bočních
nárazech; vak se rozprostře mezi cestujícího a boční vnitřní kon-
strukci vozidla.
Pokud se boční airbagy nenaplní při jiném typu nárazu (čelní ná-
raz, náraz zezadu, převrácení vozu, apod.) nenaplní, nezname-
ná to poruchu systému.
obr. 108A0K0081mobr. 109A0K0035m
PŘEDNÍ BOČNÍ AIRBAG (SIDE BAG) obr. 108
Tvoří jej vaky dvojího typu uložené v opěradlech předních seda-
del. Slouží pro ochranu hrudníku a pánve cestujících při středně
silném nárazu ze strany.
BOČNÍ HLAVOVÉ AIRBAG (WINDOW BAG)
obr. 109
Tvoří dva vaky, které se rozvinou dolů jako roleta. Jsou uloženy
pod kryty za postranním obložením střechy a díky velké ploše ochrá-
ní hlavy cestujících na předních a zadních sedadlech při nárazu ze
strany.
Při nárazech z boku menší síly, (při kterých stačí přidržení těla bez-
pečnostním pásem), se airbagy nenafouknou. Je proto nutné se
vždy připoutat bezpečnostními pásy.
Při nárazu ze strany dosáhneme nejlepší ochranu za podmínky,
že budeme na sedadle sedět ve správné poloze a umožníme tak
airbagu se řádně rozvinout.

149
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

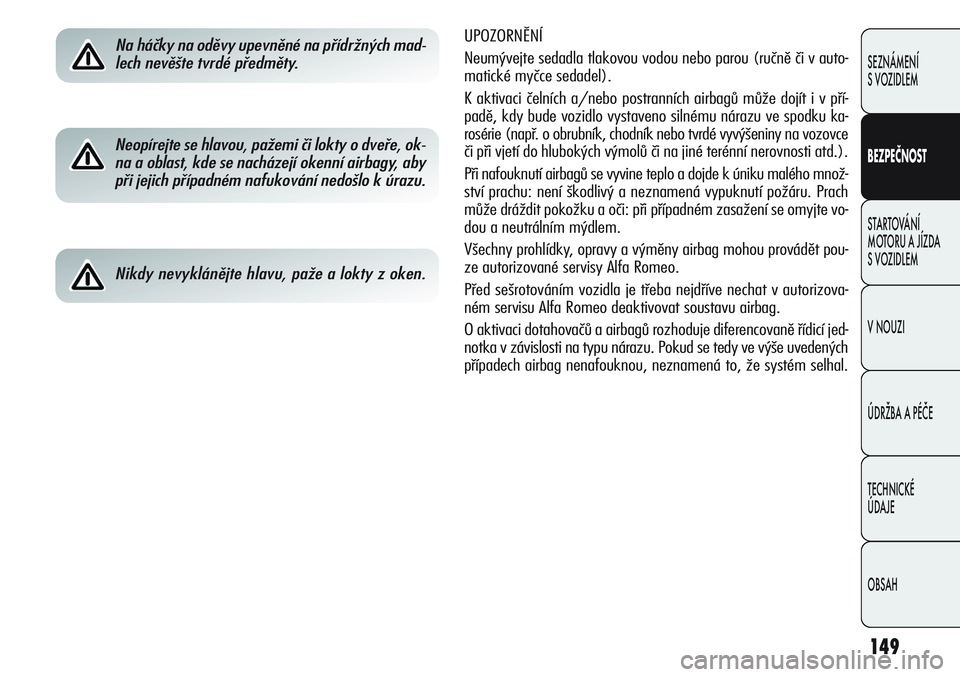

UPOZORNĚNÍ
Neumývejte sedadla tlakovou vodou nebo parou (ručně či v auto-
matické myčce sedadel).
K aktivaci čelních a/nebo postranních airbagů může dojít i v pří-
padě, kdy bude vozidlo vystaveno silnému nárazu ve spodku ka-
rosérie (např. o obrubník, chodník nebo tvrdé vyvýšeniny na vozovce
či při vjetí do hlubokých výmolů či na jiné terénní nerovnosti atd.).
Při nafouknutí airbagů se vyvine teplo a dojde k úniku malého množ-
ství prachu: není škodlivý a neznamená vypuknutí požáru. Prach
může dráždit pokožku a oči: při případném zasažení se omyjte vo-
dou a neutrálním mýdlem.
Všechny prohlídky, opravy a výměny airbag mohou provádět pou-
ze autorizované servisy Alfa Romeo.
Před sešrotováním vozidla je třeba nejdříve nechat v autorizova-
ném servisu Alfa Romeo deaktivovat soustavu airbag.
O aktivaci dotahovačů a airbagů rozhoduje diferencovaně řídicí jed-
notka v závislosti na typu nárazu. Pokud se tedy ve výše uvedených
případech airbag nenafouknou, neznamená to, že systém selhal.Na háčky na oděvy upevněné na přídržných mad-
lech nevěšte tvrdé předměty.
Neopírejte se hlavou, pažemi či lokty o dveře, ok-
na a oblast, kde se nacházejí okenní airbagy, aby
při jejich případném nafukování nedošlo k úrazu.
Nikdy nevyklánějte hlavu, paže a lokty z oken.

150
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

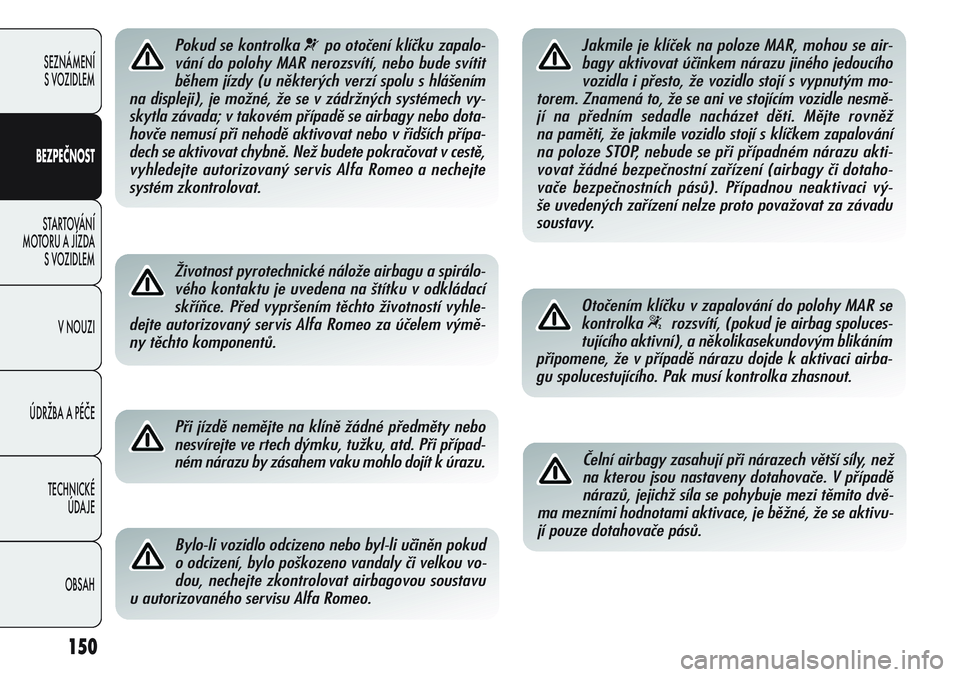

Pokud se kontrolka ¬po otočení klíčku zapalo-
vání do polohy MAR nerozsvítí, nebo bude svítit
během jízdy (u některých verzí spolu s hlášením
na displeji), je možné, že se v zádržných systémech vy-
skytla závada; v takovém případě se airbagy nebo dota-
hovče nemusí při nehodě aktivovat nebo v řidších přípa-
dech se aktivovat chybně. Než budete pokračovat v cestě,
vyhledejte autorizovaný servis Alfa Romeo a nechejte
systém zkontrolovat.
Životnost pyrotechnické nálože airbagu a spirálo-
vého kontaktu je uvedena na štítku v odkládací
skříňce. Před vypršením těchto životností vyhle-
dejte autorizovaný servis Alfa Romeo za účelem výmě-
ny těchto komponentů.
Při jízdě nemějte na klíně žádné předměty nebo
nesvírejte ve rtech dýmku, tužku, atd. Při případ-
ném nárazu by zásahem vaku mohlo dojít k úrazu.
Bylo-li vozidlo odcizeno nebo byl-li učiněn pokud
o odcizení, bylo poškozeno vandaly či velkou vo-
dou, nechejte zkontrolovat airbagovou soustavu
u autorizovaného servisu Alfa Romeo.
Jakmile je klíček na poloze MAR, mohou se air-
bagy aktivovat účinkem nárazu jiného jedoucího
vozidla i přesto, že vozidlo stojí s vypnutým mo-
torem. Znamená to, že se ani ve stojícím vozidle nesmě-
jí na předním sedadle nacházet děti. Mějte rovněž
na paměti, že jakmile vozidlo stojí s klíčkem zapalování
na poloze STOP, nebude se při případném nárazu akti-
vovat žádné bezpečnostní zařízení (airbagy či dotaho-
vače bezpečnostních pásů). Případnou neaktivaci vý-
še uvedených zařízení nelze proto považovat za závadu
soustavy.
Otočením klíčku v zapalování do polohy MAR se
kontrolka
“rozsvítí, (pokud je airbag spoluces-
tujícího aktivní), a několikasekundovým blikáním
připomene, že v případě nárazu dojde k aktivaci airba-
gu spolucestujícího. Pak musí kontrolka zhasnout.
Čelní airbagy zasahují při nárazech větší síly, než
na kterou jsou nastaveny dotahovače. V případě
nárazů, jejichž síla se pohybuje mezi těmito dvě-
ma mezními hodnotami aktivace, je běžné, že se aktivu-
jí pouze dotahovače pásů.

151
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

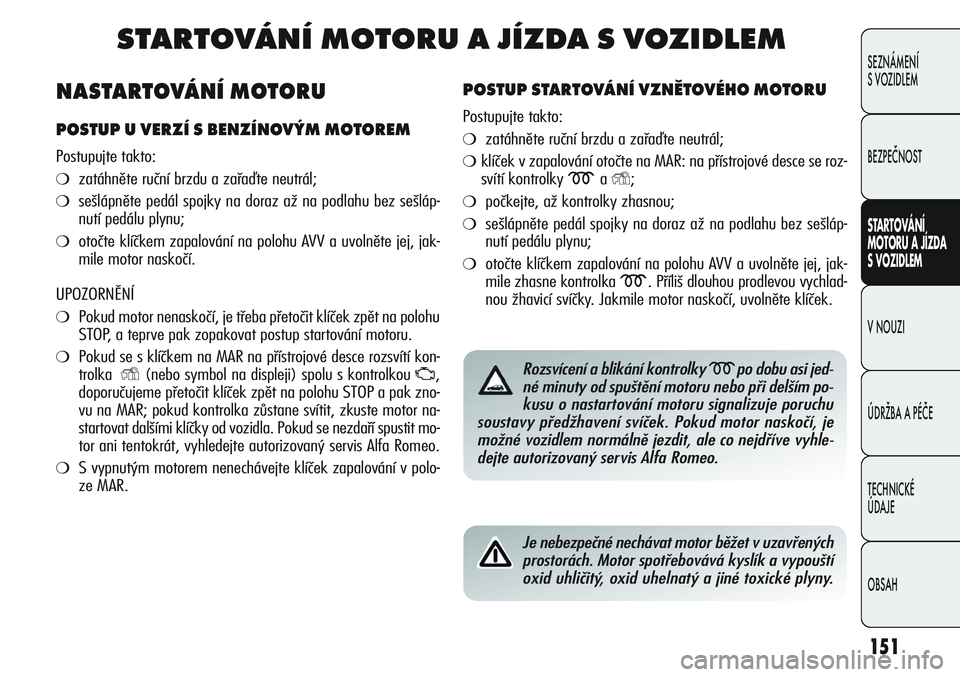

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
POSTUP STARTOVÁNÍ VZNĚTOVÉHO MOTORU
Postupujte takto:
❍zatáhněte ruční brzdu a zařaďte neutrál;
❍klíček v zapalování otočte na MAR: na přístrojové desce se roz-
svítí kontrolky
maY;
❍počkejte, až kontrolky zhasnou;
❍sešlápněte pedál spojky na doraz až na podlahu bez sešláp-
nutí pedálu plynu;
❍otočte klíčkem zapalování na polohu AVV a uvolněte jej, jak-
mile zhasne kontrolka
m. Příliš dlouhou prodlevou vychlad-
nou žhavicí svíčky. Jakmile motor naskočí, uvolněte klíček.
Rozsvícení a blikání kontrolky mpo dobu asi jed-
né minuty od spuštění motoru nebo při delším po-
kusu o nastartování motoru signalizuje poruchu
soustavy předžhavení svíček. Pokud motor naskočí, je
možné vozidlem normálně jezdit, ale co nejdříve vyhle-
dejte autorizovaný servis Alfa Romeo.
Je nebezpečné nechávat motor běžet v uzavřených
prostorách. Motor spotřebovává kyslík a vypouští
oxid uhličitý, oxid uhelnatý a jiné toxické plyny.
NASTARTOVÁNÍ MOTORU
POSTUP U VERZÍ S BENZÍNOVÝM MOTOREM
Postupujte takto:
❍zatáhněte ruční brzdu a zařaďte neutrál;
❍sešlápněte pedál spojky na doraz až na podlahu bez sešláp-
nutí pedálu plynu;
❍otočte klíčkem zapalování na polohu AVV a uvolněte jej, jak-
mile motor naskočí.
UPOZORNĚNÍ
❍Pokud motor nenaskočí, je třeba přetočit klíček zpět na polohu
STOP, a teprve pak zopakovat postup startování motoru.
❍Pokud se s klíčkem na MAR na přístrojové desce rozsvítí kon-
trolka
Y(nebo symbol na displeji) spolu s kontrolkou U,
doporučujeme přetočit klíček zpět na polohu STOP a pak zno-
vu na MAR; pokud kontrolka zůstane svítit, zkuste motor na-
startovat dalšími klíčky od vozidla. Pokud se nezdaří spustit mo-
tor ani tentokrát, vyhledejte autorizovaný servis Alfa Romeo.
❍S vypnutým motorem nenechávejte klíček zapalování v polo-
ze MAR.

152
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

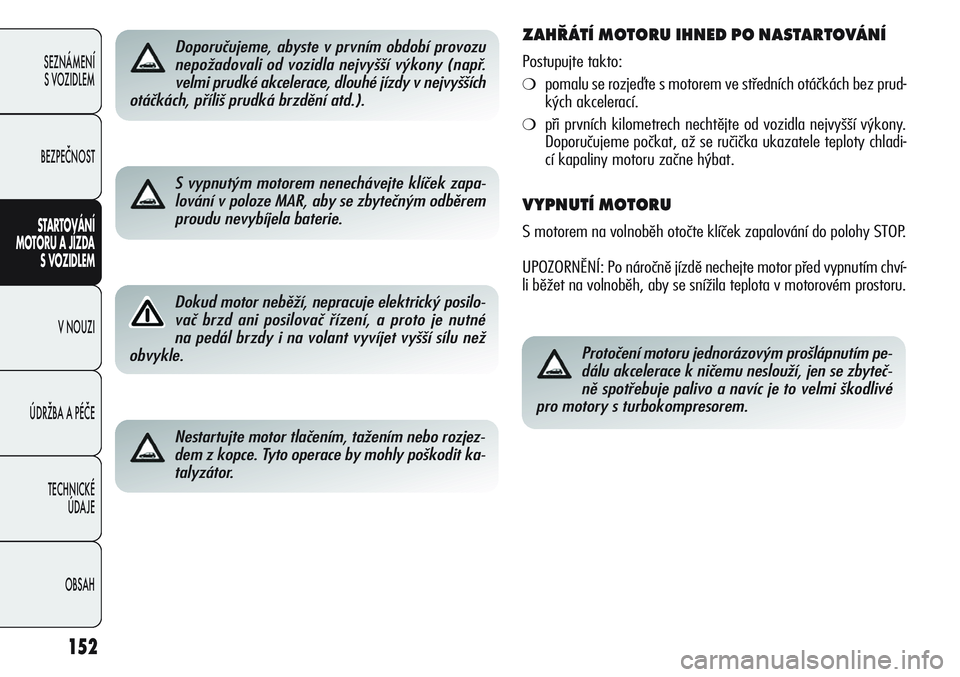

Doporučujeme, abyste v prvním období provozu
nepožadovali od vozidla nejvyšší výkony (např.
velmi prudké akcelerace, dlouhé jízdy v nejvyšších
otáčkách, příliš prudká brzdění atd.).
Dokud motor neběží, nepracuje elektrický posilo-
vač brzd ani posilovač řízení, a proto je nutné
na pedál brzdy i na volant vyvíjet vyšší sílu než
obvykle.
Nestartujte motor tlačením, tažením nebo rozjez-
dem z kopce. Tyto operace by mohly poškodit ka-
talyzátor.
S vypnutým motorem nenechávejte klíček zapa-
lování v poloze MAR, aby se zbytečným odběrem
proudu nevybíjela baterie.
ZAHŘÁTÍ MOTORU IHNED PO NASTARTOVÁNÍ
Postupujte takto:
❍pomalu se rozjeďte s motorem ve středních otáčkách bez prud-
kých akcelerací.
❍při prvních kilometrech nechtějte od vozidla nejvyšší výkony.
Doporučujeme počkat, až se ručička ukazatele teploty chladi-
cí kapaliny motoru začne hýbat.
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček zapalování do polohy STOP.
UPOZORNĚNÍ: Po náročně jízdě nechejte motor před vypnutím chví-
li běžet na volnoběh, aby se snížila teplota v motorovém prostoru.
Protočení motoru jednorázovým prošlápnutím pe-
dálu akcelerace k ničemu neslouží, jen se zbyteč-
ně spotřebuje palivo a navíc je to velmi škodlivé
pro motory s turbokompresorem.

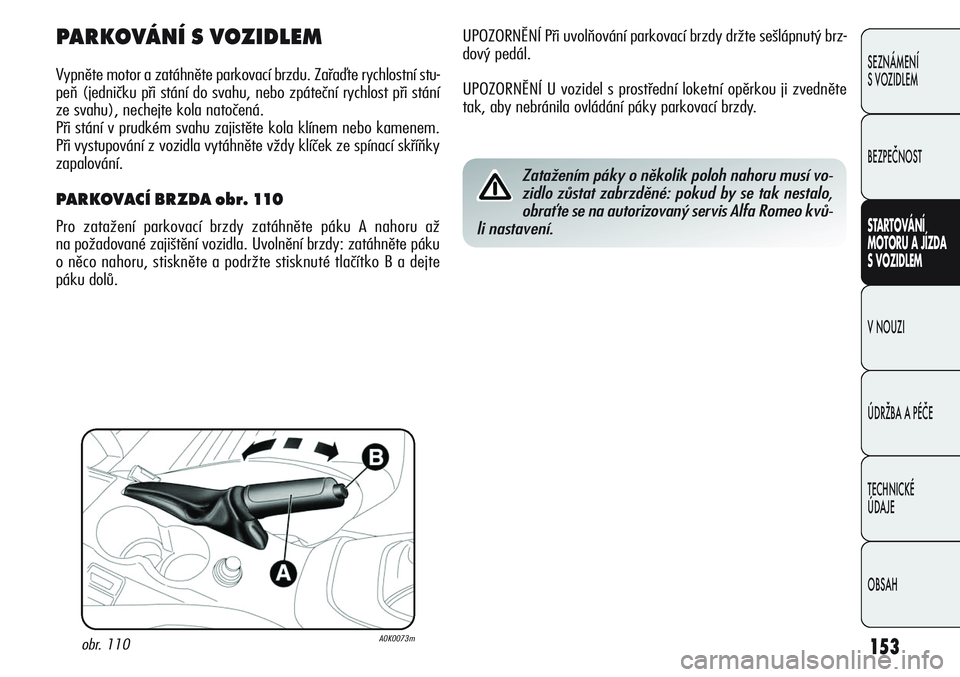

153
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
UPOZORNĚNÍ Při uvolňování parkovací brzdy držte sešlápnutý brz-
dový pedál.
UPOZORNĚNÍ U vozidel s prostřední loketní opěrkou ji zvedněte
tak, aby nebránila ovládání páky parkovací brzdy.
obr. 110A0K0073m
Zatažením páky o několik poloh nahoru musí vo-
zidlo zůstat zabrzděné: pokud by se tak nestalo,
obraťte se na autorizovaný servis Alfa Romeo kvů-
li nastavení.
PARKOVÁNÍ S VOZIDLEM
Vypněte motor a zatáhněte parkovací brzdu. Zařaďte rychlostní stu-
peň (jedničku při stání do svahu, nebo zpáteční rychlost při stání
ze svahu), nechejte kola natočená.
Při stání v prudkém svahu zajistěte kola klínem nebo kamenem.
Při vystupování z vozidla vytáhněte vždy klíček ze spínací skříňky
zapalování.
PARKOVACÍ BRZDA obr. 110
Pro zatažení parkovací brzdy zatáhněte páku A nahoru až
na požadované zajištění vozidla. Uvolnění brzdy: zatáhněte páku
o něco nahoru, stiskněte a podržte stisknuté tlačítko B a dejte
páku dolů.

154
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

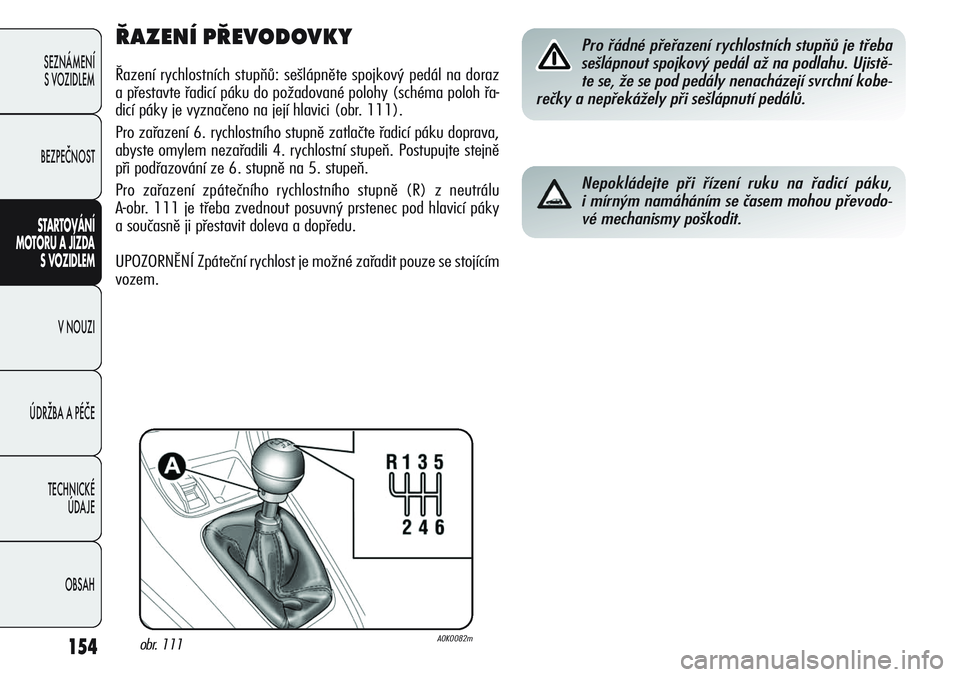

ŘAZENÍ PŘEVODOVKY
Řazení rychlostních stupňů: sešlápněte spojkový pedál na doraz
a přestavte řadicí páku do požadované polohy (schéma poloh řa-
dicí páky je vyznačeno na její hlavici (obr. 111).
Pro zařazení 6. rychlostního stupně zatlačte řadicí páku doprava,
abyste omylem nezařadili 4. rychlostní stupeň. Postupujte stejně
při podřazování ze 6. stupně na 5. stupeň.
Pro zařazení zpátečního rychlostního stupně (R) z neutrálu
A-obr. 111 je třeba zvednout posuvný prstenec pod hlavicí páky
a současně ji přestavit doleva a dopředu.
UPOZORNĚNÍ Zpáteční rychlost je možné zařadit pouze se stojícím
vozem.
obr. 111A0K0082m
Pro řádné přeřazení rychlostních stupňů je třeba
sešlápnout spojkový pedál až na podlahu. Ujistě-
te se, že se pod pedály nenacházejí svrchní kobe-
rečky a nepřekážely při sešlápnutí pedálů.
Nepokládejte při řízení ruku na řadicí páku,
i mírným namáháním se časem mohou převodo-
vé mechanismy poškodit.

155
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ÚSPORA PALIVA
Věnujte pozornost následujícím užitečným radám, jejichž dodrže-
ním je možné uspořit palivo a snížit obsah škodlivých látek.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a nechejte provést všechny kon-
troly a seřízení dle „Plánu údržby“ (viz kapitolu „Údržba a péče“).
Pneumatiky
Pravidelně kontrolujte tlak v pneumatikách, a to nejméně jednou
za měsíc. Příliš nízký tlak v pneumatikách vede ke zvýšení spo-
třeby pohonných hmot, protože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým prostorem. Hmotnost vo-
zidla má vliv na spotřebu pohonných hmot a stabilitu vozidla.
Střešní nosiče/střešní nosiče lyží
Ze střechy sundejte nosiče nákladu či nosiče lyží, pokud je již ne-
budete používat Tato příslušenství zvyšují aerodynamický odpor vo-
zu a tím i spotřebu paliva. Pro přepravu objemných nákladů pou-
žijte raději přípojné vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze po nezbytně nutnou dobu.
Vyhřívání zadního skla, přídavné světlomety, stírače oken či větrák
topení mají vysokou spotřebu energie a při zvýšení požadavku
na odběr proudu se zvyšuje i spotřeba pohonných hmot (až o 25 %
při jízdě ve městě).
Klimatizace
Používáním klimatizace se zvyšuje spotřeba pohonných hmot: jak-
mile to venkovní teplota umožní, ventilujte kabinu raději přívodem
vzduchu zvenku.
Aerodynamické doplňky
Použití neschválených aerodynamických doplňků může vést ke
zhoršení aerodynamického chování vozidla a ke zvýšení spotřeby
pohonných hmot.

156
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

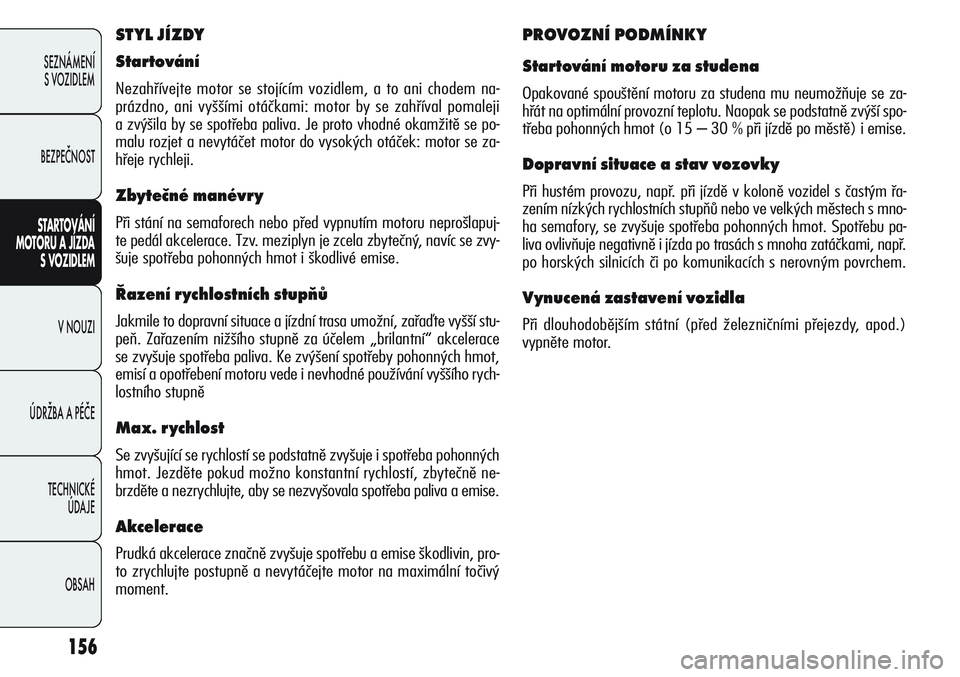

STYL JÍZDY
Startování
Nezahřívejte motor se stojícím vozidlem, a to ani chodem na-
prázdno, ani vyššími otáčkami: motor by se zahříval pomaleji
a zvýšila by se spotřeba paliva. Je proto vhodné okamžitě se po-
malu rozjet a nevytáčet motor do vysokých otáček: motor se za-
hřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před vypnutím motoru neprošlapuj-
te pedál akcelerace. Tzv. meziplyn je zcela zbytečný, navíc se zvy-
šuje spotřeba pohonných hmot i škodlivé emise.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní trasa umožní, zařaďte vyšší stu-
peň. Zařazením nižšího stupně za účelem „brilantní“ akcelerace
se zvyšuje spotřeba paliva. Ke zvýšení spotřeby pohonných hmot,
emisí a opotřebení motoru vede i nevhodné používání vyššího rych-
lostního stupně
Max. rychlost
Se zvyšující se rychlostí se podstatně zvyšuje i spotřeba pohonných
hmot. Jezděte pokud možno konstantní rychlostí, zbytečně ne-
brzděte a nezrychlujte, aby se nezvyšovala spotřeba paliva a emise.
Akcelerace
Prudká akcelerace značně zvyšuje spotřebu a emise škodlivin, pro-
to zrychlujte postupně a nevytáčejte motor na maximální točivý
moment.
PROVOZNÍ PODMÍNKY
Startování motoru za studena
Opakované spouštění motoru za studena mu neumožňuje se za-
hřát na optimální provozní teplotu. Naopak se podstatně zvýší spo-
třeba pohonných hmot (o 15 – 30 % při jízdě po městě) i emise.
Dopravní situace a stav vozovky
Při hustém provozu, např. při jízdě v koloně vozidel s častým řa-
zením nízkých rychlostních stupňů nebo ve velkých městech s mno-
ha semafory, se zvyšuje spotřeba pohonných hmot. Spotřebu pa-
liva ovlivňuje negativně i jízda po trasách s mnoha zatáčkami, např.
po horských silnicích či po komunikacích s nerovným povrchem.
Vynucená zastavení vozidla
Při dlouhodobějším státní (před železničními přejezdy, apod.)
vypněte motor.
