hmotnost Alfa Romeo Giulietta 2012 Návod k použití a údržbě (in Czech)

108
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

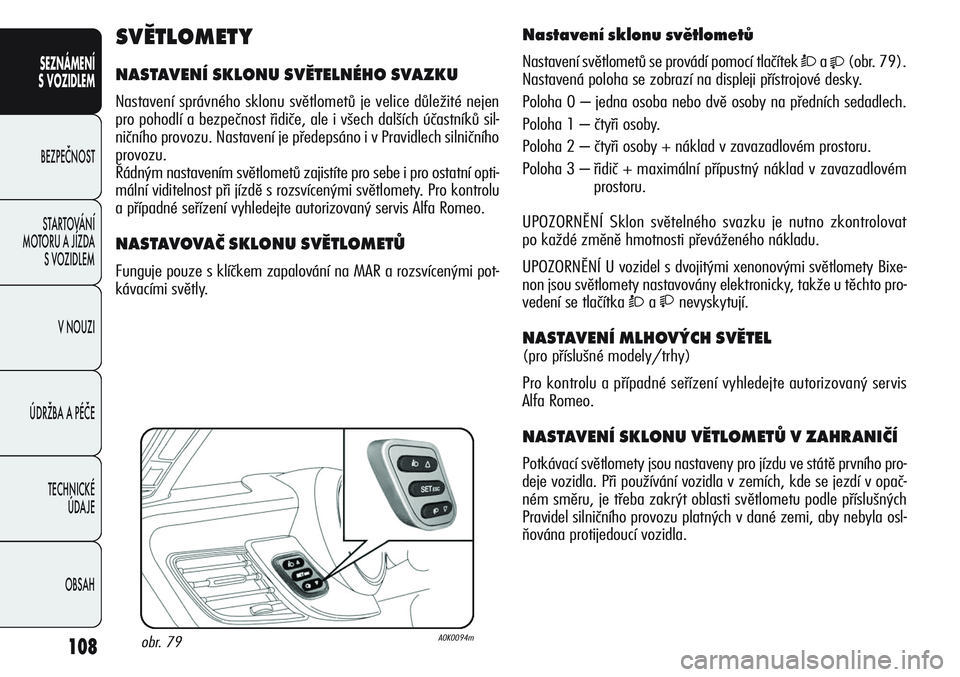

Nastavení sklonu světlometů
Nastavení světlometů se provádí pomocí tlačítek Òa(obr. 79).
Nastavená poloha se zobrazí na displeji přístrojové desky.
Poloha 0 – jedna osoba nebo dvě osoby na předních sedadlech.
Poloha 1 – čtyři osoby.
Poloha 2 – čtyři osoby + náklad v zavazadlovém prostoru.
Poloha 3 – řidič + maximální přípustný náklad v zavazadlovém
prostoru.
UPOZORNĚNÍ Sklon světelného svazku je nutno zkontrolovat
po každé změně hmotnosti převáženého nákladu.
UPOZORNĚNÍ U vozidel s dvojitými xenonovými světlomety Bixe-
non jsou světlomety nastavovány elektronicky, takže u těchto pro-
vedení se tlačítka
Òanevyskytují.
NASTAVENÍ MLHOVÝCH SVĚTEL
(pro příslušné modely/trhy)
Pro kontrolu a případné seřízení vyhledejte autorizovaný servis
Alfa Romeo.
NASTAVENÍ SKLONU VĚTLOMETŮ V ZAHRANIČÍ
Potkávací světlomety jsou nastaveny pro jízdu ve státě prvního pro-
deje vozidla. Při používání vozidla v zemích, kde se jezdí v opač-
ném směru, je třeba zakrýt oblasti světlometu podle příslušných
Pravidel silničního provozu platných v dané zemi, aby nebyla osl-
ňována protijedoucí vozidla.
A0K0094mobr. 79
SVĚTLOMETY
NASTAVENÍ SKLONU SVĚTELNÉHO SVAZKU
Nastavení správného sklonu světlometů je velice důležité nejen
pro pohodlí a bezpečnost řidiče, ale i všech dalších účastníků sil-
ničního provozu. Nastavení je předepsáno i v Pravidlech silničního
provozu.
Řádným nastavením světlometů zajistíte pro sebe i pro ostatní opti-
mální viditelnost při jízdě s rozsvícenými světlomety. Pro kontrolu
a případné seřízení vyhledejte autorizovaný servis Alfa Romeo.
NASTAVOVAČ SKLONU SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na MAR a rozsvícenými pot-
kávacími světly.

138
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

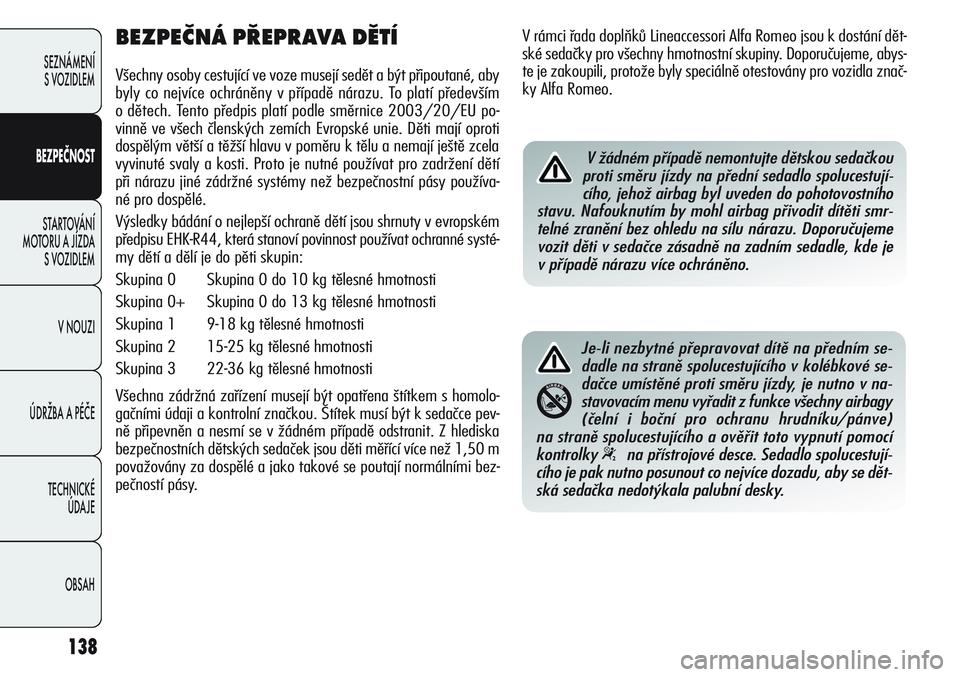

BEZPEČNÁ PŘEPRAVA DĚTÍ
Všechny osoby cestující ve voze musejí sedět a být připoutané, aby
byly co nejvíce ochráněny v případě nárazu. To platí především
o dětech. Tento předpis platí podle směrnice 2003/20/EU po-
vinně ve všech členských zemích Evropské unie. Děti mají oproti
dospělým větší a těžší hlavu v poměru k tělu a nemají ještě zcela
vyvinuté svaly a kosti. Proto je nutné používat pro zadržení dětí
při nárazu jiné zádržné systémy než bezpečnostní pásy používa-
né pro dospělé.
Výsledky bádání o nejlepší ochraně dětí jsou shrnuty v evropském
předpisu EHK-R44, která stanoví povinnost používat ochranné systé-
my dětí a dělí je do pěti skupin:
Skupina 0 Skupina 0 do 10 kg tělesné hmotnosti
Skupina 0+ Skupina 0 do 13 kg tělesné hmotnosti
Skupina 1 9-18 kg tělesné hmotnosti
Skupina 2 15-25 kg tělesné hmotnosti
Skupina 3 22-36 kg tělesné hmotnosti
Všechna zádržná zařízení musejí být opatřena štítkem s homolo-
gačními údaji a kontrolní značkou. Štítek musí být k sedačce pev-
ně připevněn a nesmí se v žádném případě odstranit. Z hlediska
bezpečnostních dětských sedaček jsou děti měřící více než 1,50 m
považovány za dospělé a jako takové se poutají normálními bez-
pečností pásy.
Je-li nezbytné přepravovat dítě na předním se-
dadle na straně spolucestujícího v kolébkové se-
dačce umístěné proti směru jízdy, je nutno v na-
stavovacím menu vyřadit z funkce všechny airbagy
(čelní i boční pro ochranu hrudníku/pánve)
na straně spolucestujícího a ověřit toto vypnutí pomocí
kontrolky
“na přístrojové desce. Sedadlo spolucestují-
cího je pak nutno posunout co nejvíce dozadu, aby se dět-
ská sedačka nedotýkala palubní desky.
V rámci řada doplňků Lineaccessori Alfa Romeo jsou k dostání dět-
ské sedačky pro všechny hmotnostní skupiny. Doporučujeme, abys-
te je zakoupili, protože byly speciálně otestovány pro vozidla znač-
ky Alfa Romeo.
V žádném případě nemontujte dětskou sedačkou
proti směru jízdy na přední sedadlo spolucestují-
cího, jehož airbag byl uveden do pohotovostního
stavu. Nafouknutím by mohl airbag přivodit dítěti smr-
telné zranění bez ohledu na sílu nárazu. Doporučujeme
vozit děti v sedačce zásadně na zadním sedadle, kde je
v případě nárazu více ochráněno.

140
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

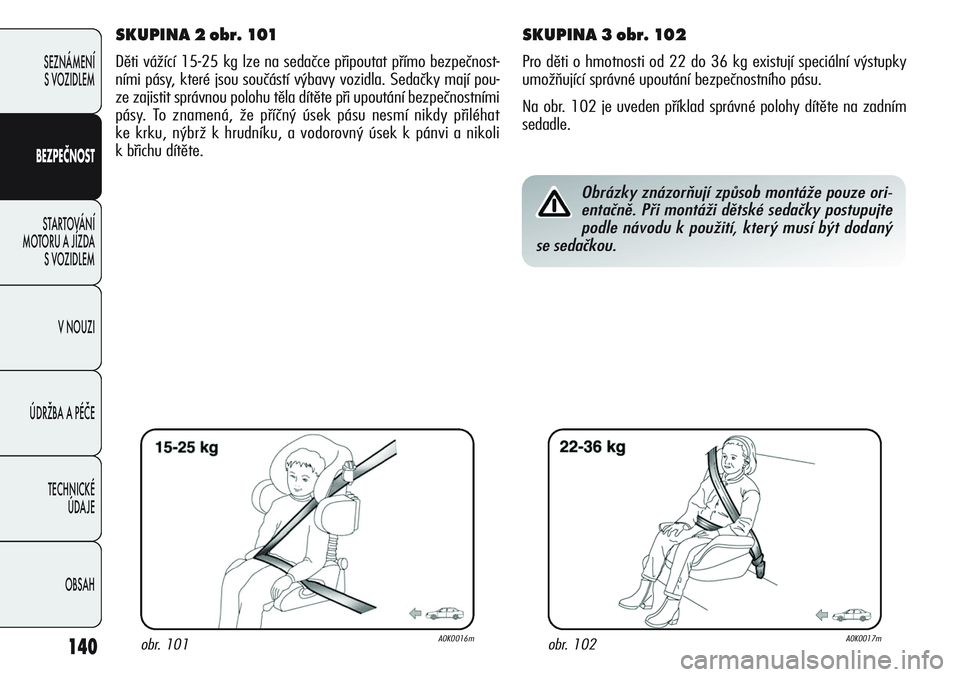

SKUPINA 2 obr. 101
Děti vážící 15-25 kg lze na sedačce připoutat přímo bezpečnost-
ními pásy, které jsou součástí výbavy vozidla. Sedačky mají pou-
ze zajistit správnou polohu těla dítěte při upoutání bezpečnostními
pásy. To znamená, že příčný úsek pásu nesmí nikdy přiléhat
ke krku, nýbrž k hrudníku, a vodorovný úsek k pánvi a nikoli
k břichu dítěte.
SKUPINA 3 obr. 102
Pro děti o hmotnosti od 22 do 36 kg existují speciální výstupky
umožňující správné upoutání bezpečnostního pásu.
Na obr. 102 je uveden příklad správné polohy dítěte na zadním
sedadle.
obr. 101A0K0016mobr. 102A0K0017m
Obrázky znázorňují způsob montáže pouze ori-
entačně. Při montáži dětské sedačky postupujte
podle návodu k použití, který musí být dodaný
se sedačkou.

141
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

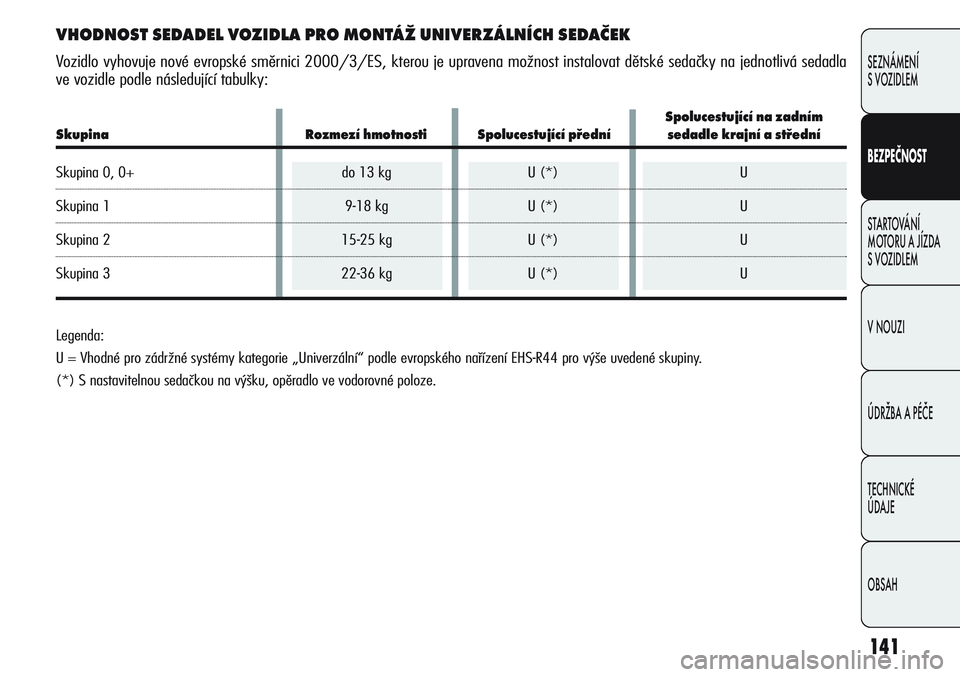

VHODNOST SEDADEL VOZIDLA PRO MONTÁŽ UNIVERZÁLNÍCH SEDAČEK
Vozidlo vyhovuje nové evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá sedadla
ve vozidle podle následující tabulky:
Legenda:
U = Vhodné pro zádržné systémy kategorie „Univerzální“ podle evropského nařízení EHS-R44 pro výše uvedené skupiny.
(*) S nastavitelnou sedačkou na výšku, opěradlo ve vodorovné poloze.
Spolucestující na zadním
Skupina Rozmezí hmotnosti Spolucestující přední sedadle krajní a střední
Skupina 0, 0+ do 13 kg U (*) U
Skupina 1 9-18 kg U (*) U
Skupina 2 15-25 kg U (*) U
Skupina 3 22-36 kg U (*) U

143
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

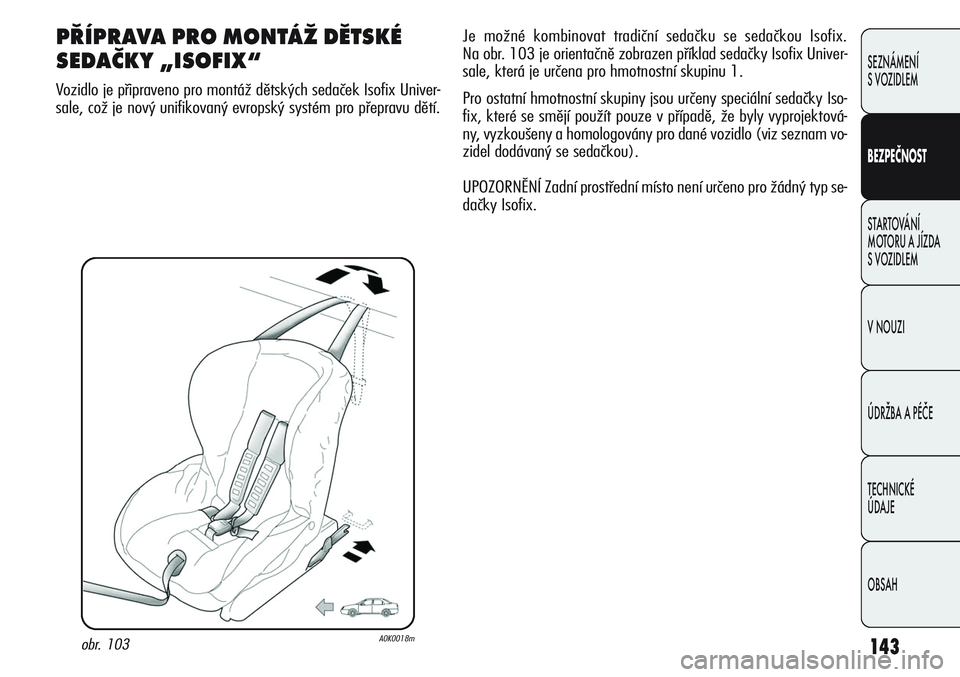

PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY „ISOFIX“
Vozidlo je připraveno pro montáž dětských sedaček Isofix Univer-
sale, což je nový unifikovaný evropský systém pro přepravu dětí.
obr. 103A0K0018m
Je možné kombinovat tradiční sedačku se sedačkou Isofix.
Na obr. 103 je orientačně zobrazen příklad sedačky Isofix Univer-
sale, která je určena pro hmotnostní skupinu 1.
Pro ostatní hmotnostní skupiny jsou určeny speciální sedačky Iso-
fix, které se smějí použít pouze v případě, že byly vyprojektová-
ny, vyzkoušeny a homologovány pro dané vozidlo (viz seznam vo-
zidel dodávaný se sedačkou).
UPOZORNĚNÍ Zadní prostřední místo není určeno pro žádný typ se-
dačky Isofix.

145
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

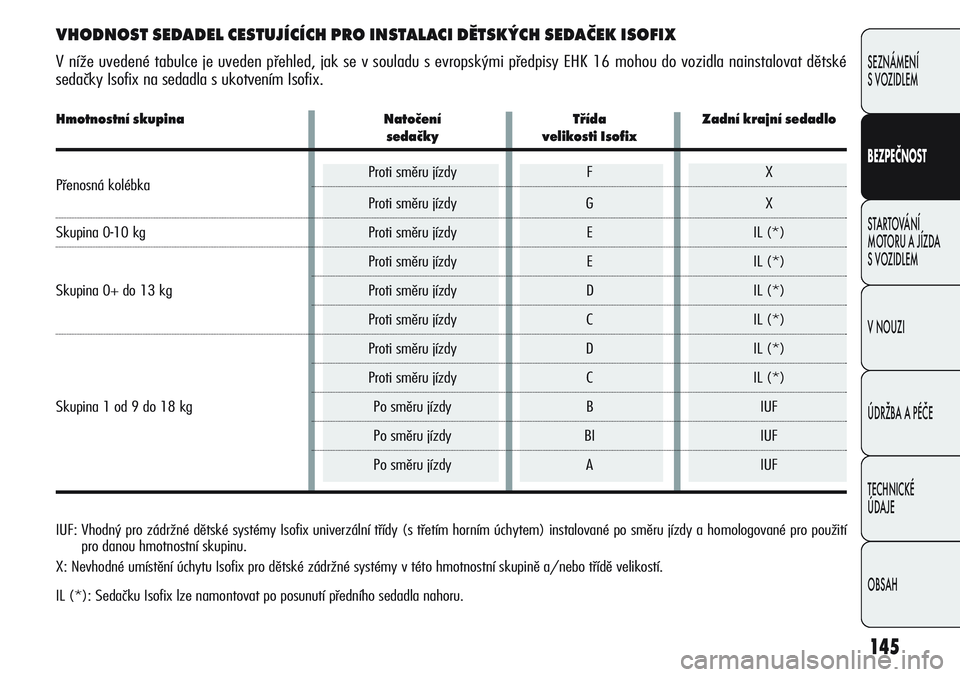

VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI DĚTSKÝCH SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak se v souladu s evropskými předpisy EHK 16 mohou do vozidla nainstalovat dětské
sedačky Isofix na sedadla s ukotvením Isofix.
IUF: Vhodný pro zádržné dětské systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a homologované pro použití
pro danou hmotnostní skupinu.
X: Nevhodné umístění úchytu Isofix pro dětské zádržné systémy v této hmotnostní skupině a/nebo třídě velikostí.
IL (*): Sedačku Isofix lze namontovat po posunutí předního sedadla nahoru.
Hmotnostní skupina Natočení Třída Zadní krajní sedadlo
sedačky velikosti Isofix
Přenosná kolébkaProti směru jízdy F X
Proti směru jízdy G X
Skupina 0-10 kg Proti směru jízdy E IL (*)
Proti směru jízdy E IL (*)
Skupina 0+ do 13 kg Proti směru jízdy D IL (*)
Proti směru jízdy C IL (*)
Proti směru jízdy D IL (*)
Proti směru jízdy C IL (*)
Skupina 1 od 9 do 18 kg Po směru jízdy B IUF
Po směru jízdy BI IUF
Po směru jízdy A IUF

155
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ÚSPORA PALIVA
Věnujte pozornost následujícím užitečným radám, jejichž dodrže-
ním je možné uspořit palivo a snížit obsah škodlivých látek.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a nechejte provést všechny kon-
troly a seřízení dle „Plánu údržby“ (viz kapitolu „Údržba a péče“).
Pneumatiky
Pravidelně kontrolujte tlak v pneumatikách, a to nejméně jednou
za měsíc. Příliš nízký tlak v pneumatikách vede ke zvýšení spo-
třeby pohonných hmot, protože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým prostorem. Hmotnost vo-
zidla má vliv na spotřebu pohonných hmot a stabilitu vozidla.
Střešní nosiče/střešní nosiče lyží
Ze střechy sundejte nosiče nákladu či nosiče lyží, pokud je již ne-
budete používat Tato příslušenství zvyšují aerodynamický odpor vo-
zu a tím i spotřebu paliva. Pro přepravu objemných nákladů pou-
žijte raději přípojné vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze po nezbytně nutnou dobu.
Vyhřívání zadního skla, přídavné světlomety, stírače oken či větrák
topení mají vysokou spotřebu energie a při zvýšení požadavku
na odběr proudu se zvyšuje i spotřeba pohonných hmot (až o 25 %
při jízdě ve městě).
Klimatizace
Používáním klimatizace se zvyšuje spotřeba pohonných hmot: jak-
mile to venkovní teplota umožní, ventilujte kabinu raději přívodem
vzduchu zvenku.
Aerodynamické doplňky
Použití neschválených aerodynamických doplňků může vést ke
zhoršení aerodynamického chování vozidla a ke zvýšení spotřeby
pohonných hmot.

157
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

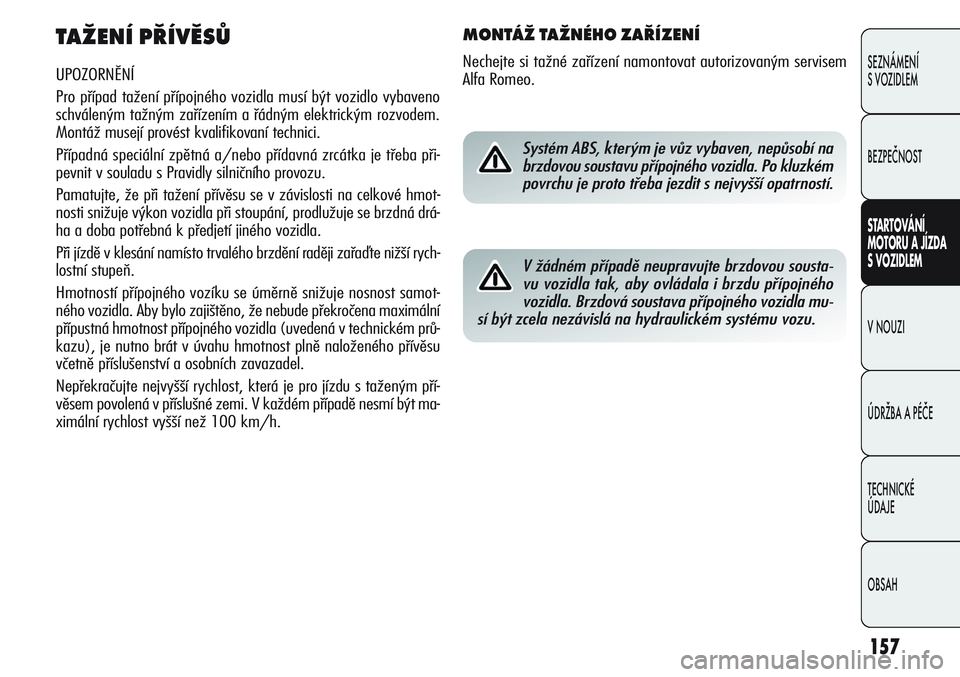

TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení přípojného vozidla musí být vozidlo vybaveno
schváleným tažným zařízením a řádným elektrickým rozvodem.
Montáž musejí provést kvalifikovaní technici.
Případná speciální zpětná a/nebo přídavná zrcátka je třeba při-
pevnit v souladu s Pravidly silničního provozu.
Pamatujte, že při tažení přívěsu se v závislosti na celkové hmot-
nosti snižuje výkon vozidla při stoupání, prodlužuje se brzdná drá-
ha a doba potřebná k předjetí jiného vozidla.
Při jízdě v klesání namísto trvalého brzdění raději zařaďte nižší rych-
lostní stupeň.
Hmotností přípojného vozíku se úměrně snižuje nosnost samot-
ného vozidla. Aby bylo zajištěno, že nebude překročena maximální
přípustná hmotnost přípojného vozidla (uvedená v technickém prů-
kazu), je nutno brát v úvahu hmotnost plně naloženého přívěsu
včetně příslušenství a osobních zavazadel.
Nepřekračujte nejvyšší rychlost, která je pro jízdu s taženým pří-
věsem povolená v příslušné zemi. V každém případě nesmí být ma-
ximální rychlost vyšší než 100 km/h.
MONTÁŽ TAŽNÉHO ZAŘÍZENÍ
Nechejte si tažné zařízení namontovat autorizovaným servisem
Alfa Romeo.
Systém ABS, kterým je vůz vybaven, nepůsobí na
brzdovou soustavu přípojného vozidla. Po kluzkém
povrchu je proto třeba jezdit s nejvyšší opatrností.
V žádném případě neupravujte brzdovou sousta-
vu vozidla tak, aby ovládala i brzdu přípojného
vozidla. Brzdová soustava přípojného vozidla mu-
sí být zcela nezávislá na hydraulickém systému vozu.

163
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Zvedák slouží výhradně pro výměnu kol na vozid -
le, s nímž je dodáván. V žádném případě se ne-
smí používat pro jiné účely, např. pro zvedání vo-
zidla jiného modelu. Je zakázáno jej používat pro opravy
pod vozidlem. Nesprávným umístěním zvedáku může dojít
ke spadnutí vozidla. Nepoužívejte zvedák pro zvedání vyš-
ších hmotností než těch, jež jsou uvedeny na jeho štítku.
Na rezervní kolo nelze nasadit sněhové řetězy. Pokud te-
dy píchnete přední pneumatiku (hnací kolo) a je třeba na-
sadit řetězy, je nutno přemontovat dopředu normální ko-
lo ze zadní nápravy a místo zadního kola nasadit rezervní
kolo. Vpředu tak budete mít dvě hnací kola normálního
rozměru, na něž bude možné sněhové řetězy nasadit.
Nesprávná montáž poklice kola může způsobit,
že za jízdy odpadne. V žádném případě neupra-
vujte plnicí ventil pneumatiky. Mezi ráfek
a pneumatiku nevkládejte žádné nástroje. Pravidelně kon-
trolujte a doplňujte tlak v pneumatikách a rezervním ko-
le (viz kapitolu „Technické údaje“.Po namontování nouzového rezervního kola se
změní jízdní charakteristiky vozidla. Vyvarujte se
prudkých akcelerací či brzdění a rychlého projíž-
dění zatáčkami. Celková životnost rezervního kola
je 3000 km. Po ujetí této vzdálenosti je nutno vyměnit
kolo za jiné stejného typu. Na ráfek určený pro rezervní
kolo nikdy nemontujte tradiční pneumatiku. Vyměněné
kolo s defetkní pneumatikou nechejte opravit co nejdří-
ve. Není povoleno používat současně dvě rezervní kola
či více rezervních kol. Před montáží nepotírejte závity
šroubů tukem: mohly by se samovolně vyšroubovat.
ZVEDÁK
Důležité:
❍zvedák váží 1,76 kg;
❍zvedák není třeba seřizovat;
❍zvedák se nedá opravit. Při závadě je nutno si pořídit nový
originální zvedák;
❍na zvedák se nesmí montovat žádné nářadí kromě ovládací
kliky.

225
SEZNÁMENÍ
SVOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
SVOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

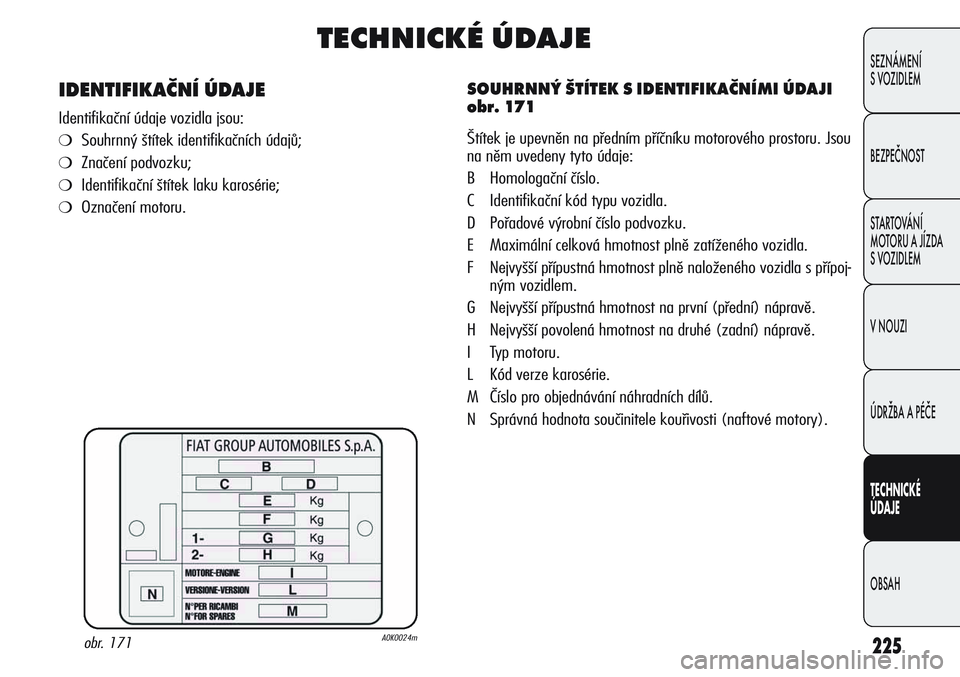

TECHNICKÉ ÚDAJE
SOUHRNNÝ ŠTÍTEK S IDENTIFIKAČNÍMIÚDAJI
obr. 171
Štítek je upevněn na předním příčníku motorového prostoru. Jsou
na něm uvedeny tyto údaje:
B Homologační číslo.
C Identifikační kód typu vozidla.
D Pořadové výrobní číslo podvozku.
E Maximální celková hmotnost plně zatíženého vozidla.
F Nejvyšší přípustná hmotnost plně naloženého vozidla s přípoj-
ným vozidlem.
G Nejvyšší přípustná hmotnost na první (přední) nápravě.
H Nejvyšší povolená hmotnost na druhé (zadní) nápravě.
I Typ motoru.
L Kód verze karosérie.
M Číslo pro objednávání náhradních dílů.
N Správná hodnota součinitele kouřivosti (naftové motory).
obr. 171A0K0024m
IDENTIFIKAČNÍ ÚDAJE
Identifikační údaje vozidla jsou:
❍Souhrnný štítek identifikačních údajů;
❍Značení podvozku;
❍Identifikační štítek laku karosérie;
❍Označení motoru.
