pojistky Alfa Romeo Giulietta 2012 Návod k použití a údržbě (in Czech)

18
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

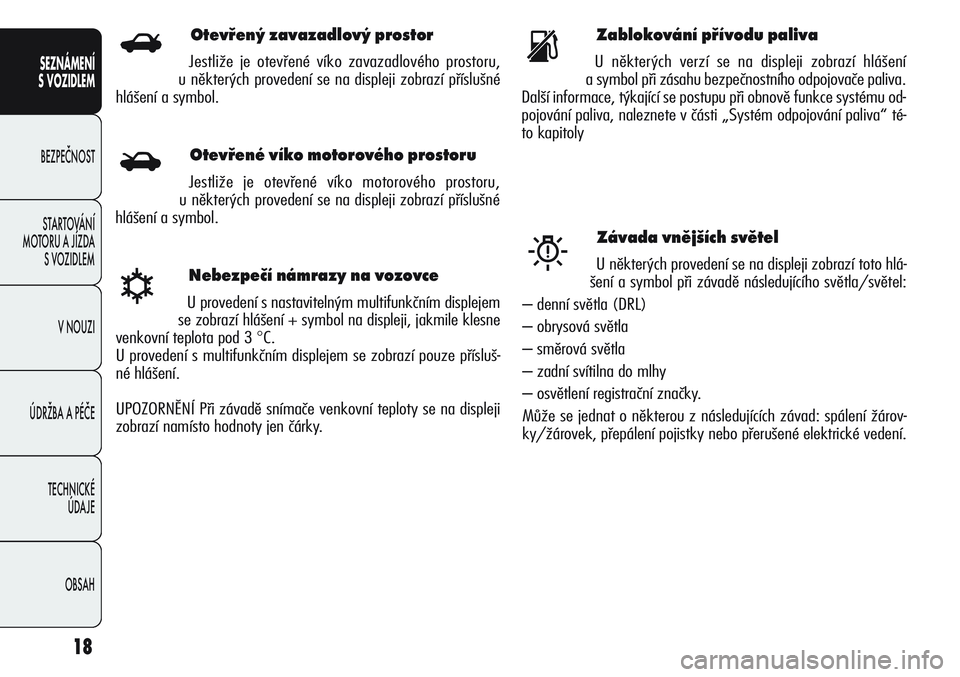

Nebezpečí námrazy na vozovce
U provedení s nastavitelným multifunkčním displejem
se zobrazí hlášení + symbol na displeji, jakmile klesne
venkovní teplota pod 3
°C.
U provedení s multifunkčním displejem se zobrazí pouze přísluš-
né hlášení.
UPOZORNĚNÍ Při závadě snímače venkovní teploty se na displeji
zobrazí namísto hodnoty jen čárky.
√
Zablokování přívodu paliva
U některých verzí se na displeji zobrazí hlášení
a symbol při zásahu bezpečnostního odpojovače paliva.
Další informace, týkající se postupu při obnově funkce systému od-
pojování paliva, naleznete v části „Systém odpojování paliva“ té-
to kapitolys
Závada vnějších světel
U některých provedení se na displeji zobrazí toto hlá-
šení a symbol při závadě následujícího světla/světel:
– denní světla (DRL)
– obrysová světla
– směrová světla
– zadní svítilna do mlhy
– osvětlení registrační značky.
Může se jednat o některou z následujících závad: spálení žárov-
ky/žárovek, přepálení pojistky nebo přerušené elektrické vedení.W
Otevřený zavazadlový prostor
Jestliže je otevřené víko zavazadlového prostoru,
u některých provedení se na displeji zobrazí příslušné
hlášení a symbol.R
Otevřené víko motorového prostoru
Jestliže je otevřené víko motorového prostoru,
u některých provedení se na displeji zobrazí příslušné
hlášení a symbol.
S

19
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

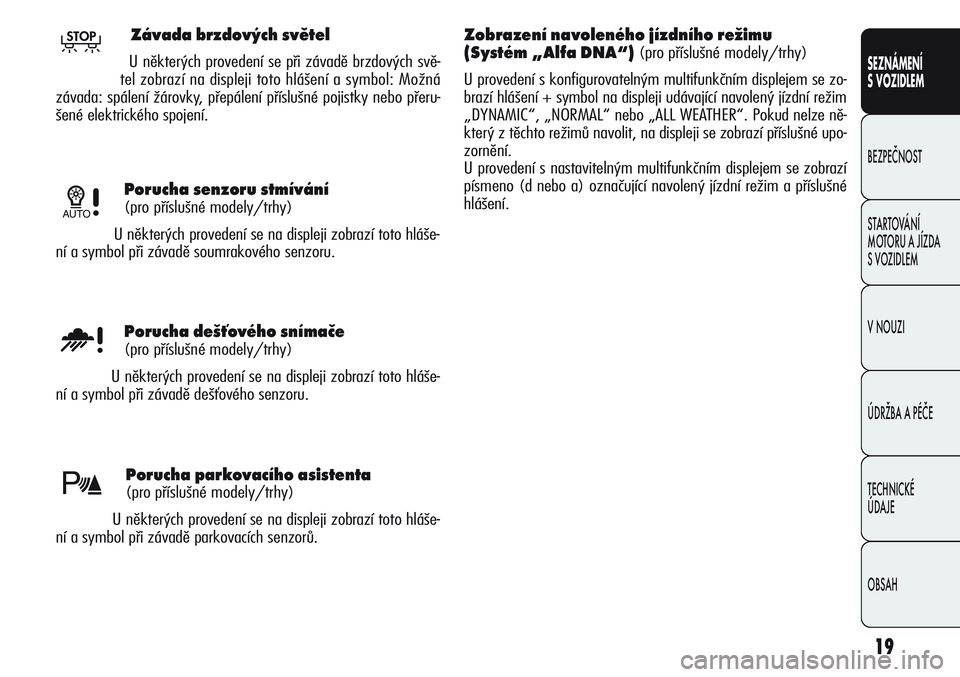

Po ru cha sen zo ru stmívání
(pro příslušné mo de ly/trhy)
U některých pro ve dení se na di sple ji zo brazí to to hláše-
ní a sym bol při závadě so um ra kového sen zo ru.1
Po ru cha par ko vacího asi sten ta
(pro příslušné mo de ly/trhy)
U některých pro ve dení se na di sple ji zo brazí to to hláše-
ní a sym bol při závadě par ko vacích sen zorů.
Po ru cha dešťového snímače
(pro příslušné modely/trhy)
U některých pro ve dení se na di sple ji zo brazí to to hláše-
ní a sym bol při závadě dešťového sen zo ru.u
t
Závada brzdových světel
U některých provedení se při závadě brzdových svě-
tel zobrazí na displeji toto hlášení a symbol: Možná
závada: spálení žárovky, přepálení příslušné pojistky nebo přeru-
šené elektrického spojení.TZo bra zení na vo leného jízdního režimu
(Systém „Al fa DNA“)
(pro příslušné modely/trhy)
U pro ve dení s kon fi gu ro va telným mul ti funkčním di sple jem se zo -
brazí hlášení + sym bol na di sple ji udávající na vo lený jízdní režim
„DY NA MIC“, „NOR MAL“ ne bo „ALL WE ATHER“. Po kud nel ze ně-
který z těchto režimů na vo lit, na di sple ji se zo brazí příslušné upo -
zornění.
U pro ve dení s na sta vi telným mul ti funkčním di sple jem se zo brazí
písme no (d ne bo a) označující na vo lený jízdní režim a příslušné
hlášení.

95
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

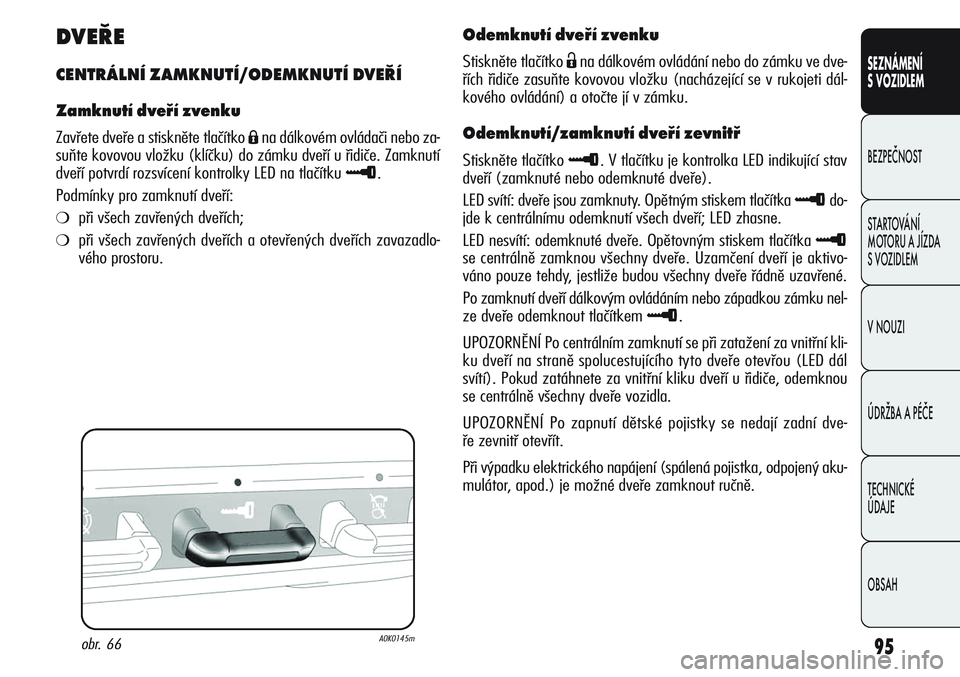

DVEŘE
CENTRÁLNÍ ZAMKNUTÍ/ODEMKNUTÍ DVEŘÍ
Zamknutí dveří zvenku
Zavřete dveře a stiskněte tlačítko Ána dálkovém ovládači nebo za-
suňte kovovou vložku (klíčku) do zámku dveří u řidiče. Zamknutí
dveří potvrdí rozsvícení kontrolky LED na tlačítku
≈.
Podmínky pro zamknutí dveří:
❍při všech zavřených dveřích;
❍při všech zavřených dveřích a otevřených dveřích zavazadlo-
vého prostoru.
obr. 66A0K0145m
Odemknutí dveří zvenku
Stiskněte tlačítko Ëna dálkovém ovládání nebo do zámku ve dve-
řích řidiče zasuňte kovovou vložku (nacházející se v rukojeti dál-
kového ovládání) a otočte jí v zámku.
Odemknutí/zamknutí dveří zevnitř
Stiskněte tlačítko ≈. V tlačítku je kontrolka LED indikující stav
dveří (zamknuté nebo odemknuté dveře).
LED svítí: dveře jsou zamknuty. Opětným stiskem tlačítka
≈do-
jde k centrálnímu odemknutí všech dveří; LED zhasne.
LED nesvítí: odemknuté dveře. Opětovným stiskem tlačítka
≈
se centrálně zamknou všechny dveře. Uzamčení dveří je aktivo-
váno pouze tehdy, jestliže budou všechny dveře řádně uzavřené.
Po zamknutí dveří dálkovým ovládáním nebo západkou zámku nel-
ze dveře odemknout tlačítkem
≈.
UPOZORNĚNÍ Po centrálním zamknutí se při zatažení za vnitřní kli-
ku dveří na straně spolucestujícího tyto dveře otevřou (LED dál
svítí). Pokud zatáhnete za vnitřní kliku dveří u řidiče, odemknou
se centrálně všechny dveře vozidla.
UPOZORNĚNÍ Po zapnutí dětské pojistky se nedají zadní dve-
ře zevnitř otevřít.
Při výpadku elektrického napájení (spálená pojistka, odpojený aku-
mulátor, apod.) je možné dveře zamknout ručně.

96
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

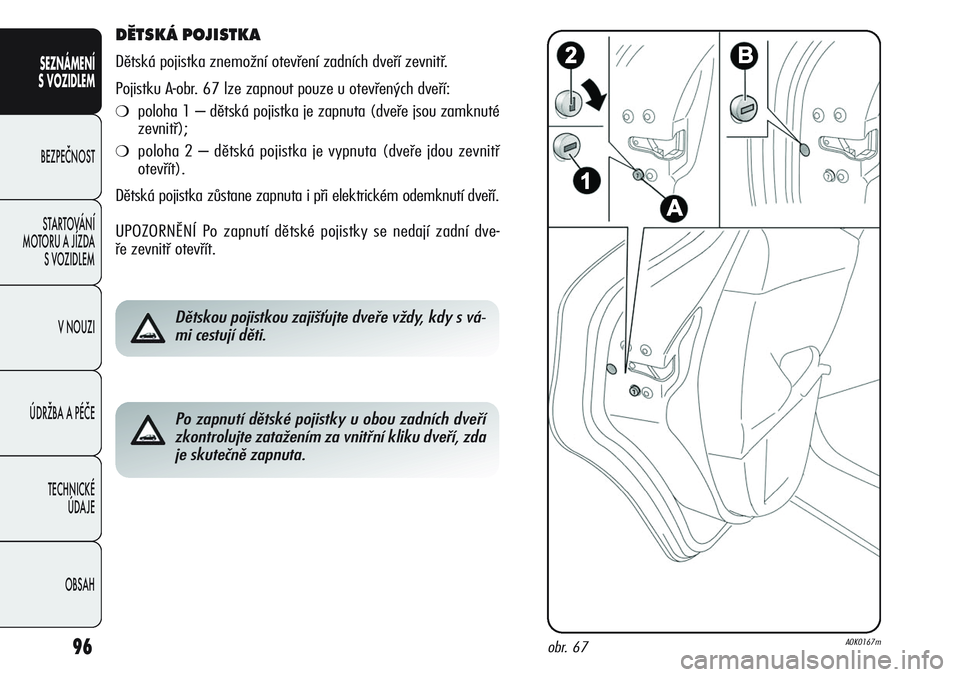

DĚTSKÁ POJISTKA
Dětská pojistka znemožní otevření zadních dveří zevnitř.
Pojistku A-obr. 67 lze zapnout pouze u otevřených dveří:
❍poloha 1 – dětská pojistka je zapnuta (dveře jsou zamknuté
zevnitř);
❍poloha 2 – dětská pojistka je vypnuta (dveře jdou zevnitř
otevřít).
Dětská pojistka zůstane zapnuta i při elektrickém odemknutí dveří.
UPOZORNĚNÍ Po zapnutí dětské pojistky se nedají zadní dve-
ře zevnitř otevřít.
Dětskou pojistkou zajišťujte dveře vždy, kdy s vá-
mi cestují děti.
Po zapnutí dětské pojistky u obou zadních dveří
zkontrolujte zatažením za vnitřní kliku dveří, zda
je skutečně zapnuta.
obr. 67A0K0167m

97
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

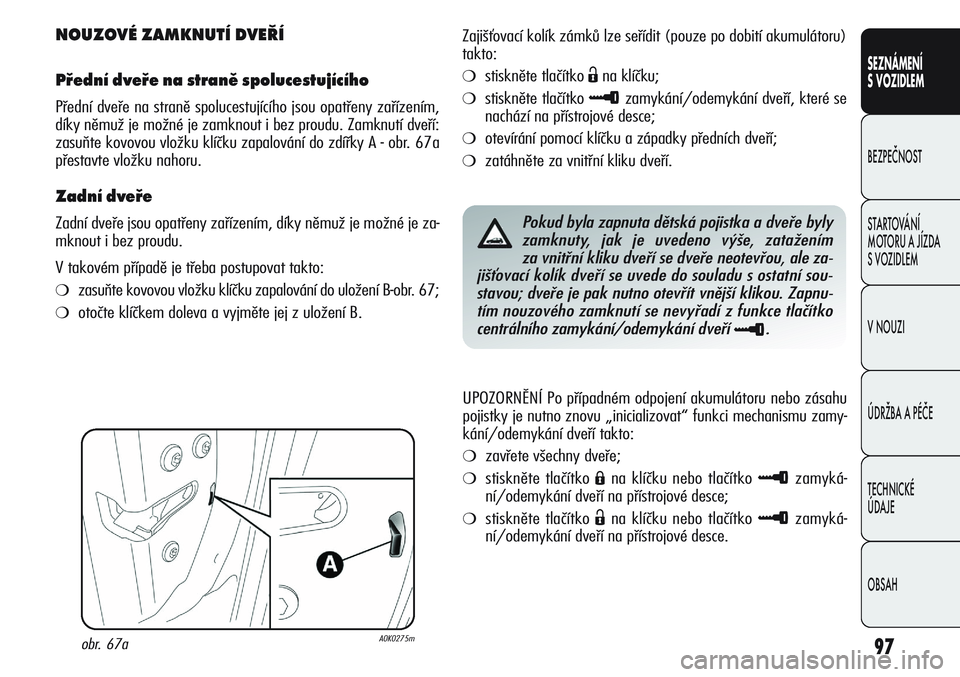

NOUZOVÉ ZAMKNUTÍ DVEŘÍ
Přední dveře na straně spolucestujícího
Přední dveře na straně spolucestujícího jsou opatřeny zařízením,
díky němuž je možné je zamknout i bez proudu. Zamknutí dveří:
zasuňte kovovou vložku klíčku zapalování do zdířky A - obr. 67a
přestavte vložku nahoru.
Zadní dveře
Zadní dveře jsou opatřeny zařízením, díky němuž je možné je za-
mknout i bez proudu.
V takovém případě je třeba postupovat takto:
❍zasuňte kovovou vložku klíčku zapalování do uložení B-obr. 67;
❍otočte klíčkem doleva a vyjměte jej z uložení B.
Pokud byla zapnuta dětská pojistka a dveře byly
zamknuty, jak je uvedeno výše, zatažením
za vnitřní kliku dveří se dveře neotevřou, ale za-
jišťovací kolík dveří se uvede do souladu s ostatní sou-
stavou; dveře je pak nutno otevřít vnější klikou. Zapnu-
tím nouzového zamknutí se nevyřadí z funkce tlačítko
centrálního zamykání/odemykání dveří
≈.
UPOZORNĚNÍ Po případném odpojení akumulátoru nebo zásahu
pojistky je nutno znovu „inicializovat“ funkci mechanismu zamy-
kání/odemykání dveří takto:
❍zavřete všechny dveře;
❍stiskněte tlačítko Ána klíčku nebo tlačítko ≈zamyká-
ní/odemykání dveří na přístrojové desce;
❍stiskněte tlačítko Ëna klíčku nebo tlačítko ≈zamyká-
ní/odemykání dveří na přístrojové desce. Zajišťovací kolík zámků lze seřídit (pouze po dobití akumulátoru)
takto:
❍stiskněte tlačítko Ëna klíčku;
❍stiskněte tlačítko ≈zamykání/odemykání dveří, které se
nachází na přístrojové desce;
❍otevírání pomocí klíčku a západky předních dveří;
❍zatáhněte za vnitřní kliku dveří.
obr. 67aA0K0275m

100
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Inicializace systému ovládání oken
Po případném odpojení baterie nebo přerušení pojistky je nutno
fungování systém znovu inicializovat.
Postup při inicializaci:
❍okno, které se má inicializovat, ručně zcela zavřete;
❍po úplném zavření podržte spínač v poloze pro zavírání ještě
nejméně 1 sekundu.
UPOZORNĚNÍ U některých verzí je nutno po výpadku napájení ří-
dicích jednotek (při výměně nebo odpojení akumulátoru a výměně
pojistek řídicích jednotek ovládačů oken) resetovat automatiku ovlá-
dání těchto oken.Reset je nutno provést se zavřenými dveřmi takto:
1. zcela otevřete okno ve dveřích řidiče a po jejím dosažení podržte
tlačítko ještě tři sekundy (spodní doraz);
2. zcela zavřete okno ve dveřích řidiče a po jejím dosažení podrž-
te tlačítko ještě tři sekundy (horní doraz);
3. stejně, jak je uvedeno v bodech 1 a 2, postupujte i u dveří
na straně spolucestujícího;
4. zkontrolujte, zda inicializace řádně proběhla a okna v automa-
tickém režimu řádně fungují.

186
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

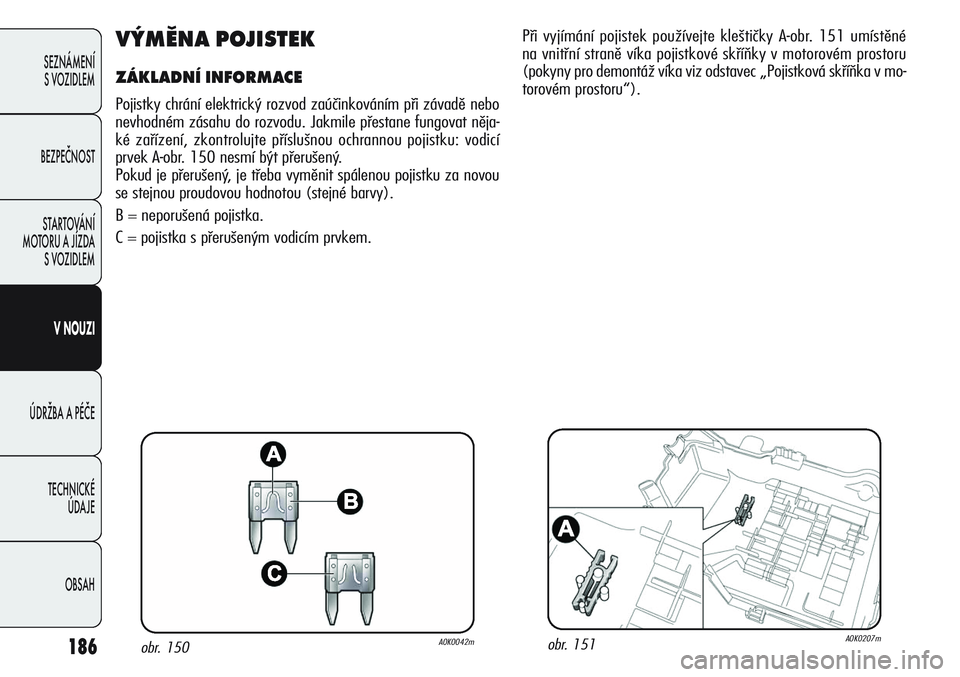

VÝMĚNA POJISTEK
ZÁKLADNÍ INFORMACE
Pojistky chrání elektrický rozvod zaúčinkováním při závadě nebo
nevhodném zásahu do rozvodu. Jakmile přestane fungovat něja-
ké zařízení, zkontrolujte příslušnou ochrannou pojistku: vodicí
prvek A-obr. 150 nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit spálenou pojistku za novou
se stejnou proudovou hodnotou (stejné barvy).
B = neporušená pojistka.
C = pojistka s přerušeným vodicím prvkem.
obr. 150A0K0042mobr. 151A0K0207m
Při vyjímání pojistek používejte kleštičky A-obr. 151 umístěné
na vnitřní straně víka pojistkové skříňky v motorovém prostoru
(pokyny pro demontáž víka viz odstavec „Pojistková skříňka v mo-
torovém prostoru“).

187
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
V případě, že se pojistka znovu spálí, vyhledejte
autorizovaný servis Alfa Romeo.
Neměňte nikdy závadnou pojistku pomocí kovo-
vých drátů nebo jiného podobného materiálu.
Nikdy neměňte pojistku za novou s vyšší proudo-
vou hodnotou; NEBEZPEČÍ POŽÁRU.
Pokud zasáhne hlavní jistič (MAXI-FUSE, MIDI-FUSE,
MEGA-FUSE), obraťte se na autorizované servisy
Alfa Romeo.
Před výměnou pojistky zkontrolujte, zda jste vy-
jmuli klíček zapalování a vypnuli a/nebo odpojili
všechny spotřebiče.
Pokud zasáhne hlavní jistič bezpečnostních systé-
mů (airbagy, brzdová soustava), systémy hnacího
agregátu (motor, převodovka) nebo systém říze-
ní, vyhledejte autorizované servisy Alfa Romeo.

188
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Při mytí motorového prostoru nesmí proud
vody zasáhnout pojistkovou skříňku ani
motor stírače.

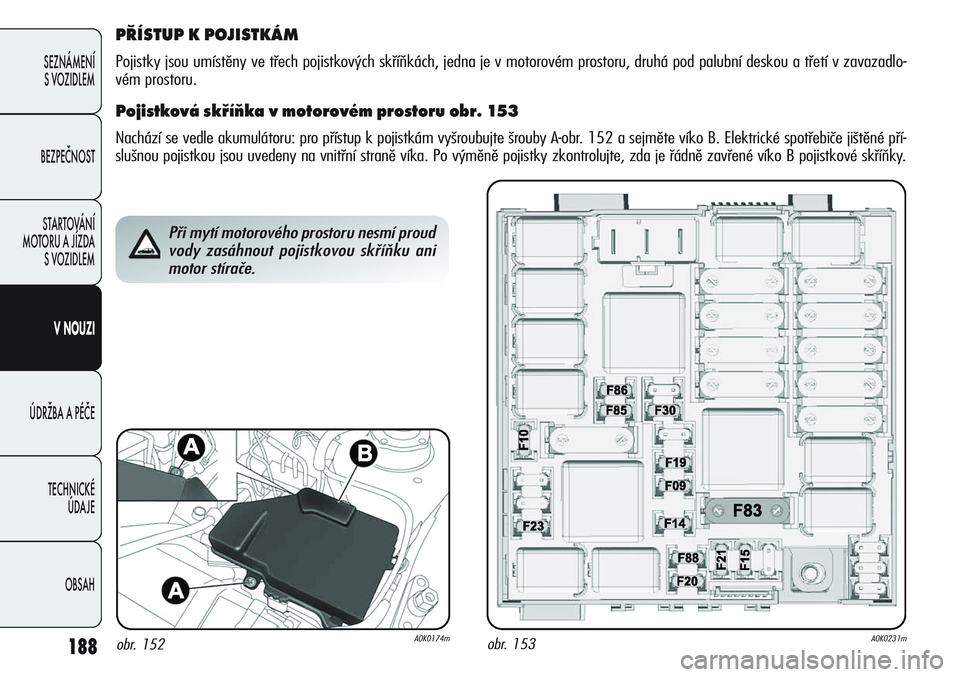

PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech pojistkových skříňkách, jedna je v motorovém prostoru, druhá pod palubní deskou a třetí v zavazadlo-
vém prostoru.
Pojistková skříňka v motorovém prostoru obr. 153
Nachází se vedle akumulátoru: pro přístup k pojistkám vyšroubujte šrouby A-obr. 152 a sejměte víko B. Elektrické spotřebiče jištěné pří-
slušnou pojistkou jsou uvedeny na vnitřní straně víka. Po výměně pojistky zkontrolujte, zda je řádně zavřené víko B pojistkové skříňky.
obr. 152A0K0174mobr.153A0K0231m

189
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

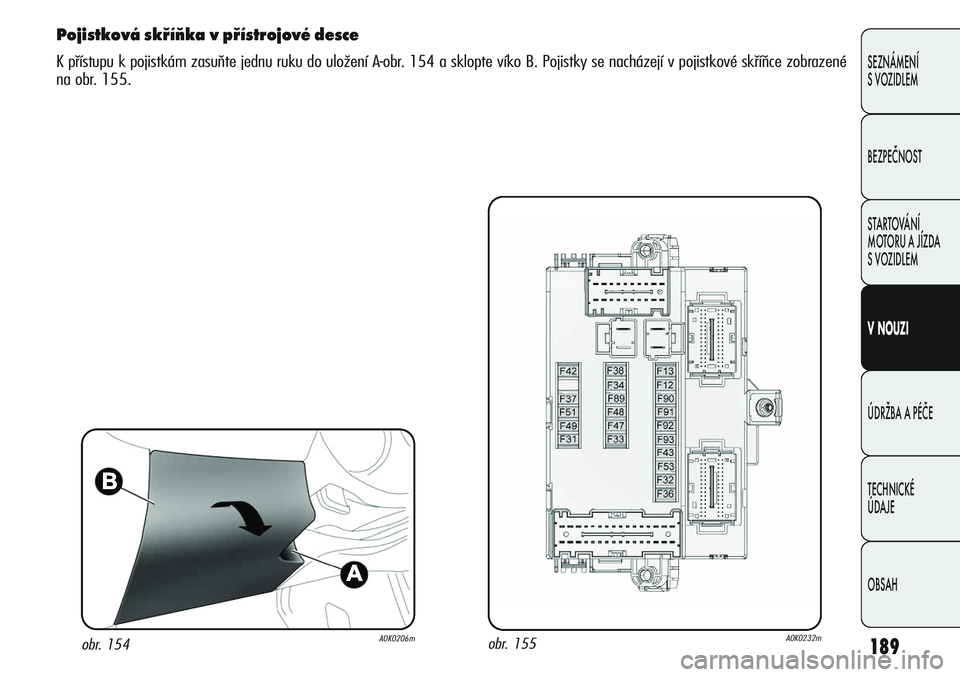

Pojistková skříňka v přístrojové desce
K přístupu k pojistkám zasuňte jednu ruku do uložení A-obr. 154 a sklopte víko B. Pojistky se nacházejí v pojistkové skříňce zobrazené
na obr. 155.
obr. 154A0K0206mobr. 155A0K0232m
