Après quelques secondes, le nom et la
valeur du paramètre sélectionné sont
remplacés par une icône fig. 104.
Ci-après figurent les icônes relatives
aux différents paramètres :
❒
« Autonomie » ;
❒
« Consommation moyenne A »
(si le Trip A est activé, ou«B»sile
Trip B est activé) ;
❒
« Distance A » (si le Trip
A est activé, ou«B»sileTripBest
activé) ;
❒
« Consommation instantanée »
;
❒
« Vitesse moyenne A » (si le
Trip A est activé, ou«B»sileTrip
B est activé) ;
❒
« Temps de voyage A » (si le
Trip A est activé, ou«B»sileTrip
B est activé) ;BOUTON TRIP 0.00
Le bouton TRIP 0.00, situé sur le levier
droit fig. 105 permet, avec la clé de
contact en position MAR, d'accéder à
l'affichage des paramètres décrits
précédemment ainsi que de les
remettre à zéro pour commencer une
nouvelle mission :
❒pression brève : affichage des
différents paramètres ;
❒pression prolongée : mise à zéro
(réinitialisation) des valeurs et début
d'une nouvelle mission.
Nouvelle mission
Elle commence à partir d'une mise à
zéro :
❒« manuelle » par l'utilisateur, en
appuyant sur le bouton
correspondant ;❒« automatique » quand la « distance
parcourue » atteint la valeur de
99 999,9 km ou bien quand la «
durée de voyage » atteint la valeur de
999,59 (999 heures et 59 minutes) ;
❒après chaque débranchement et le
branchement suivant de la batterie.
ATTENTION L'opération de mise à zéro
effectuée en présence des affichages
du«TripA»effectue seulement la
réinitialisation des grandeurs
concernant sa propre fonction.
ATTENTION L'opération de mise à zéro
effectuée en présence des affichages
du«TripB»effectue seulement la
réinitialisation des grandeurs
concernant sa propre fonction.
Procédure de début de
voyage
Clé de contact en position MAR,
effectuer la remise à zéro (reset) en
appuyant et en maintenant la pression
sur le bouton TRIP 0.00 pendant plus
de 2 secondes.
104A0K0007
105A0K0096
107

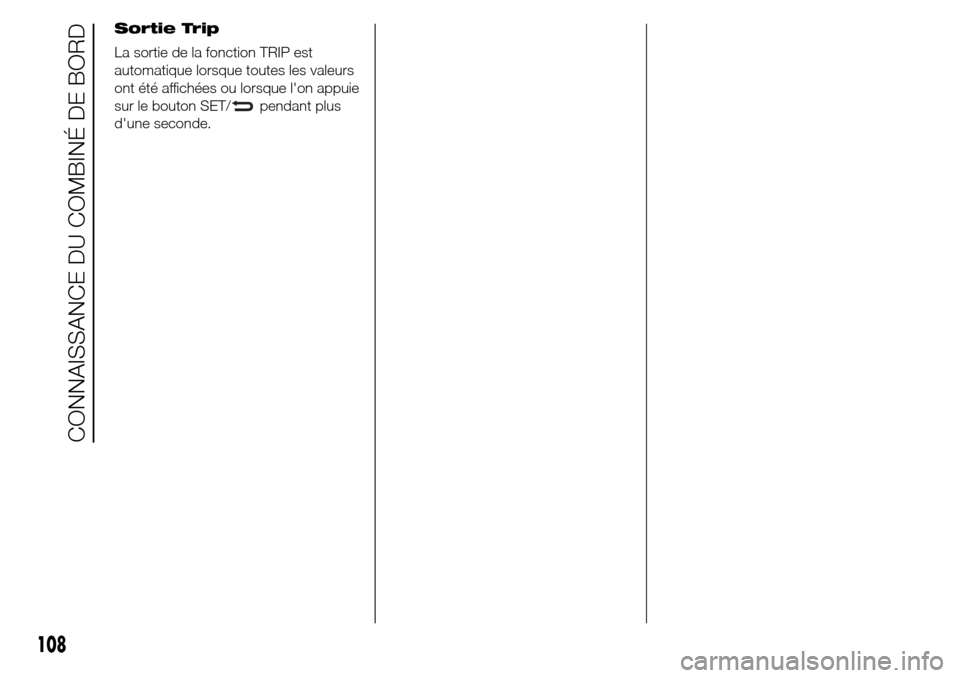

Sortie Trip
La sortie de la fonction TRIP est
automatique lorsque toutes les valeurs
ont été affichées ou lorsque l'on appuie
sur le bouton SET/
pendant plus
d'une seconde.
108
CONNAISSANCE DU COMBINÉ DE BORD

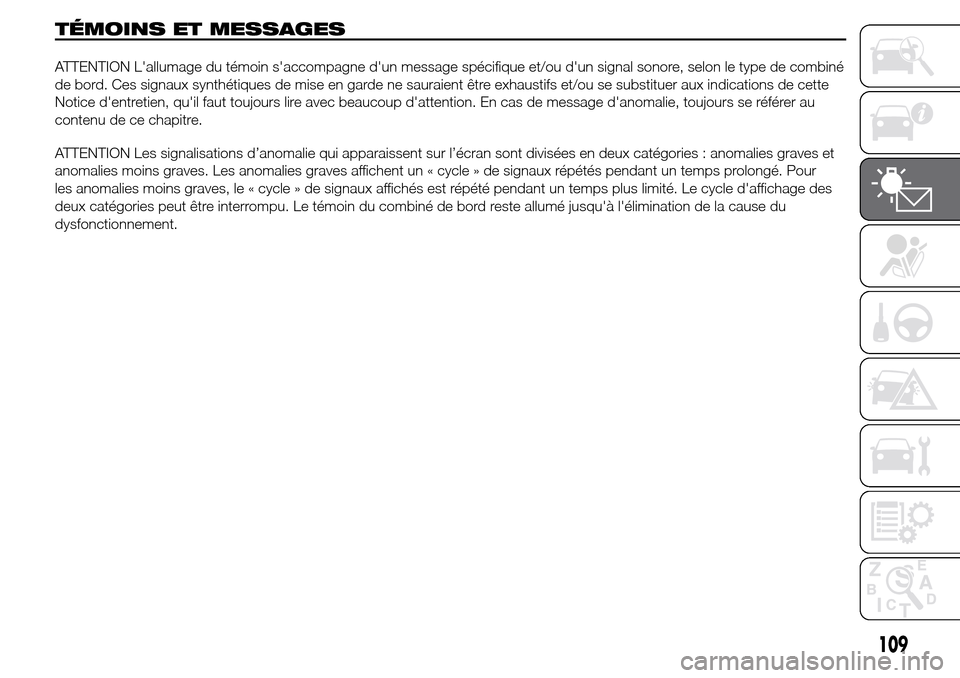

TÉMOINS ET MESSAGES
ATTENTION L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore, selon le type de combiné
de bord. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de cette
Notice d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de message d'anomalie, toujours se référer au
contenu de ce chapitre.
ATTENTION Les signalisations d’anomalie qui apparaissent sur l’écran sont divisées en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves affichent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies moins graves, le « cycle » de signaux affichés est répété pendant un temps plus limité. Le cycle d'affichage des
deux catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du
dysfonctionnement.
109

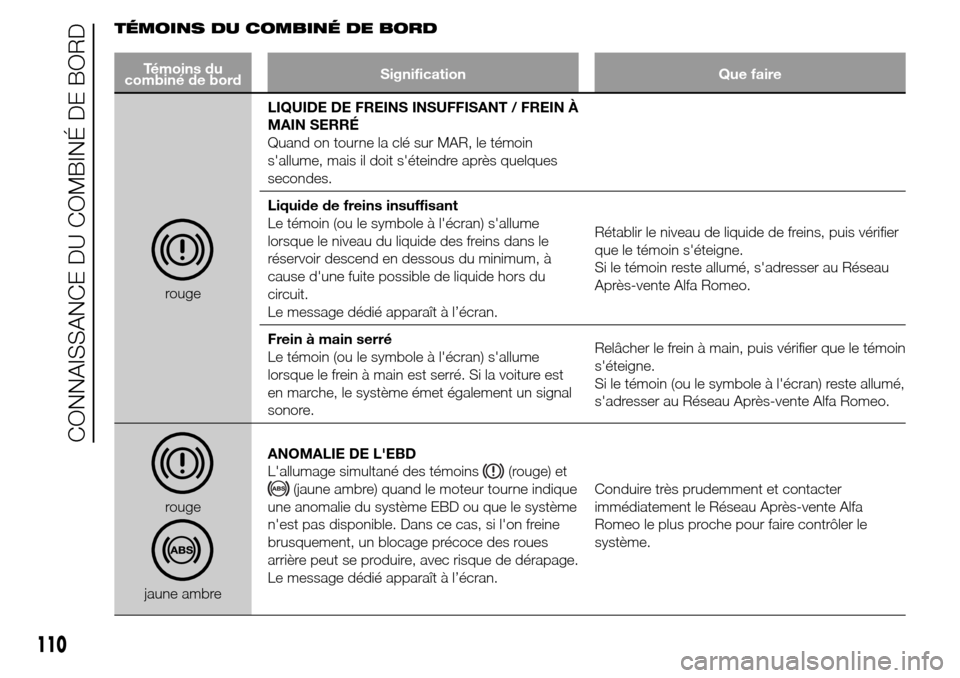

TÉMOINS DU COMBINÉ DE BORD
Témoins du
combiné de bordSignification Que faire
rougeLIQUIDE DE FREINS INSUFFISANT / FREIN À
MAIN SERRÉ
Quand on tourne la clé sur MAR, le témoin
s'allume, mais il doit s'éteindre après quelques
secondes.
Liquide de freins insuffisant
Le témoin (ou le symbole à l'écran) s'allume
lorsque le niveau du liquide des freins dans le
réservoir descend en dessous du minimum, à
cause d'une fuite possible de liquide hors du
circuit.
Le message dédié apparaît à l’écran.Rétablir le niveau de liquide de freins, puis vérifier
que le témoin s'éteigne.
Si le témoin reste allumé, s'adresser au Réseau
Après-vente Alfa Romeo.
Frein à main serré
Le témoin (ou le symbole à l'écran) s'allume
lorsque le frein à main est serré. Si la voiture est
en marche, le système émet également un signal
sonore.Relâcher le frein à main, puis vérifier que le témoin
s'éteigne.
Si le témoin (ou le symbole à l'écran) reste allumé,
s'adresser au Réseau Après-vente Alfa Romeo.
rouge
jaune ambreANOMALIE DE L'EBD
L'allumage simultané des témoins
(rouge) et
(jaune ambre) quand le moteur tourne indique
une anomalie du système EBD ou que le système
n'est pas disponible. Dans ce cas, si l'on freine
brusquement, un blocage précoce des roues
arrière peut se produire, avec risque de dérapage.
Le message dédié apparaît à l’écran.Conduire très prudemment et contacter
immédiatement le Réseau Après-vente Alfa
Romeo le plus proche pour faire contrôler le
système.
110
CONNAISSANCE DU COMBINÉ DE BORD

Témoins du
combiné de bordSignification Que faire

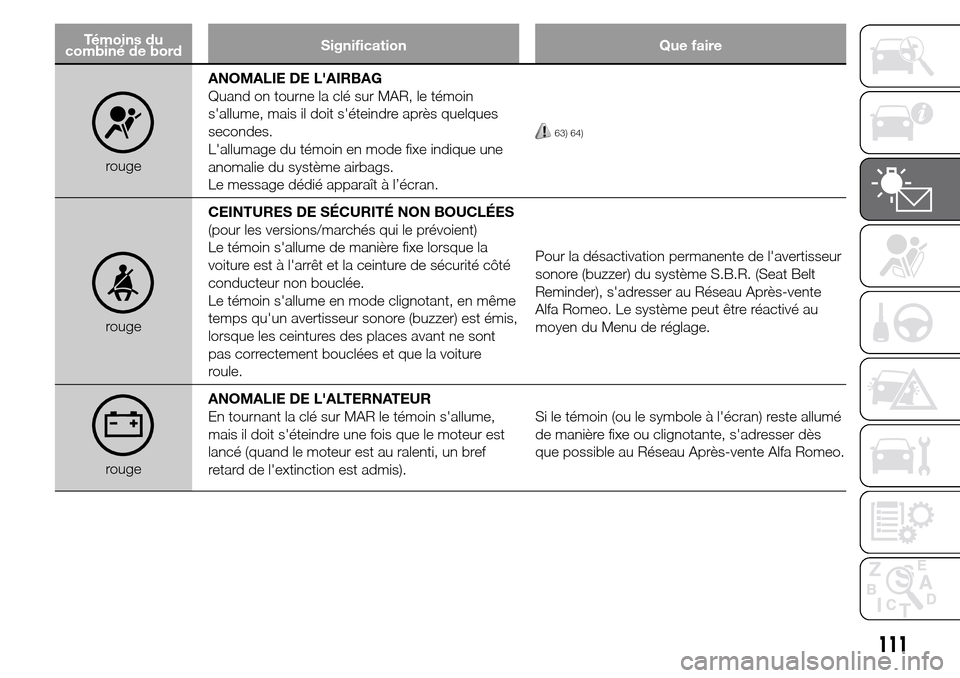

rougeANOMALIE DE L'AIRBAG
Quand on tourne la clé sur MAR, le témoin
s'allume, mais il doit s'éteindre après quelques
secondes.
L'allumage du témoin en mode fixe indique une
anomalie du système airbags.
Le message dédié apparaît à l’écran.
63) 64)
rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
(pour les versions/marchés qui le prévoient)
Le témoin s'allume de manière fixe lorsque la
voiture est à l'arrêt et la ceinture de sécurité côté
conducteur non bouclée.
Le témoin s'allume en mode clignotant, en même
temps qu'un avertisseur sonore (buzzer) est émis,
lorsque les ceintures des places avant ne sont
pas correctement bouclées et que la voiture
roule.Pour la désactivation permanente de l'avertisseur
sonore (buzzer) du système S.B.R. (Seat Belt
Reminder), s'adresser au Réseau Après-vente
Alfa Romeo. Le système peut être réactivé au
moyen du Menu de réglage.
rougeANOMALIE DE L'ALTERNATEUR
En tournant la clé sur MAR le témoin s'allume,
mais il doit s'éteindre une fois que le moteur est
lancé (quand le moteur est au ralenti, un bref
retard de l'extinction est admis).Si le témoin (ou le symbole à l'écran) reste allumé
de manière fixe ou clignotante, s'adresser dès
que possible au Réseau Après-vente Alfa Romeo.
111

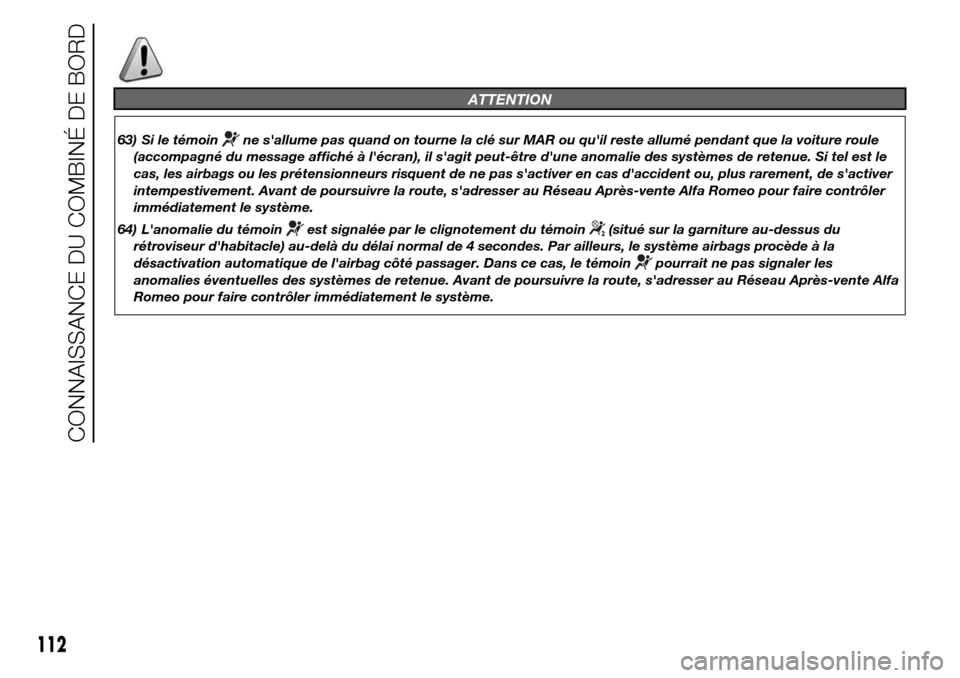

ATTENTION
63) Si le témoinne s'allume pas quand on tourne la clé sur MAR ou qu'il reste allumé pendant que la voiture roule
(accompagné du message affiché à l'écran), il s'agit peut-être d'une anomalie des systèmes de retenue. Si tel est le
cas, les airbags ou les prétensionneurs risquent de ne pas s'activer en cas d'accident ou, plus rarement, de s'activer
intempestivement. Avant de poursuivre la route, s'adresser au Réseau Après-vente Alfa Romeo pour faire contrôler
immédiatement le système.
64) L'anomalie du témoin
est signalée par le clignotement du témoin(situé sur la garniture au-dessus du
rétroviseur d'habitacle) au-delà du délai normal de 4 secondes. Par ailleurs, le système airbags procède à la
désactivation automatique de l'airbag côté passager. Dans ce cas, le témoin
pourrait ne pas signaler les
anomalies éventuelles des systèmes de retenue. Avant de poursuivre la route, s'adresser au Réseau Après-vente Alfa
Romeo pour faire contrôler immédiatement le système.
112
CONNAISSANCE DU COMBINÉ DE BORD

Témoins du
combiné de bordSignification Que faire

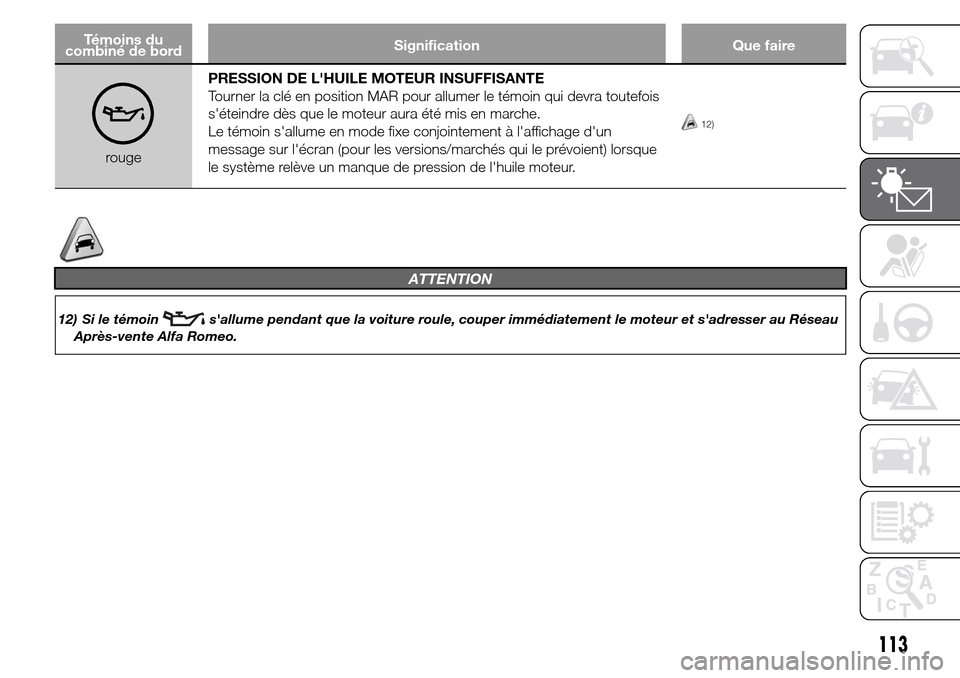

rougePRESSION DE L'HUILE MOTEUR INSUFFISANTE
Tourner la clé en position MAR pour allumer le témoin qui devra toutefois
s'éteindre dès que le moteur aura été mis en marche.
Le témoin s'allume en mode fixe conjointement à l'affichage d'un
message sur l'écran (pour les versions/marchés qui le prévoient) lorsque
le système relève un manque de pression de l'huile moteur.
12)
ATTENTION
12) Si le témoins'allume pendant que la voiture roule, couper immédiatement le moteur et s'adresser au Réseau
Après-vente Alfa Romeo.
113

Témoins du
combiné de bordSignification Que faire

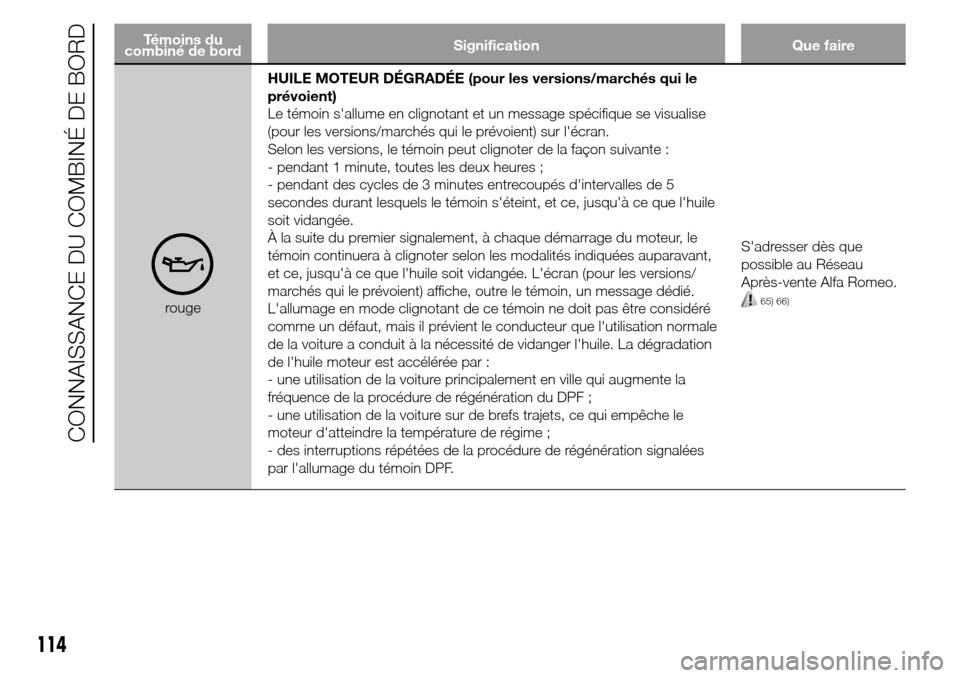

rougeHUILE MOTEUR DÉGRADÉE (pour les versions/marchés qui le
prévoient)
Le témoin s'allume en clignotant et un message spécifique se visualise
(pour les versions/marchés qui le prévoient) sur l'écran.
Selon les versions, le témoin peut clignoter de la façon suivante :
- pendant 1 minute, toutes les deux heures ;
- pendant des cycles de 3 minutes entrecoupés d'intervalles de 5
secondes durant lesquels le témoin s'éteint, et ce, jusqu'à ce que l'huile
soit vidangée.
À la suite du premier signalement, à chaque démarrage du moteur, le
témoin continuera à clignoter selon les modalités indiquées auparavant,
et ce, jusqu'à ce que l'huile soit vidangée. L'écran (pour les versions/
marchés qui le prévoient) affiche, outre le témoin, un message dédié.
L'allumage en mode clignotant de ce témoin ne doit pas être considéré
comme un défaut, mais il prévient le conducteur que l'utilisation normale
de la voiture a conduit à la nécessité de vidanger l'huile. La dégradation
de l'huile moteur est accélérée par :
- une utilisation de la voiture principalement en ville qui augmente la
fréquence de la procédure de régénération du DPF ;
- une utilisation de la voiture sur de brefs trajets, ce qui empêche le
moteur d'atteindre la température de régime ;
- des interruptions répétées de la procédure de régénération signalées
par l'allumage du témoin DPF.S'adresser dès que
possible au Réseau
Après-vente Alfa Romeo.65) 66)
114
CONNAISSANCE DU COMBINÉ DE BORD

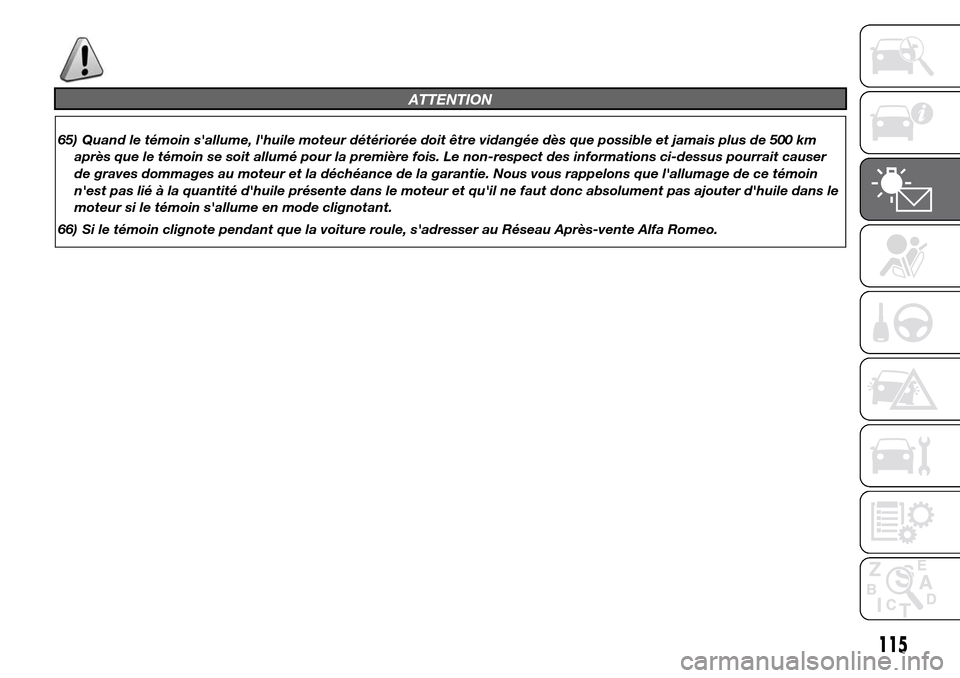

ATTENTION
65) Quand le témoin s'allume, l'huile moteur détériorée doit être vidangée dès que possible et jamais plus de 500 km
après que le témoin se soit allumé pour la première fois. Le non-respect des informations ci-dessus pourrait causer
de graves dommages au moteur et la déchéance de la garantie. Nous vous rappelons que l'allumage de ce témoin
n'est pas lié à la quantité d'huile présente dans le moteur et qu'il ne faut donc absolument pas ajouter d'huile dans le
moteur si le témoin s'allume en mode clignotant.
66) Si le témoin clignote pendant que la voiture roule, s'adresser au Réseau Après-vente Alfa Romeo.
115

Témoins du
combiné de bordSignification Que faire

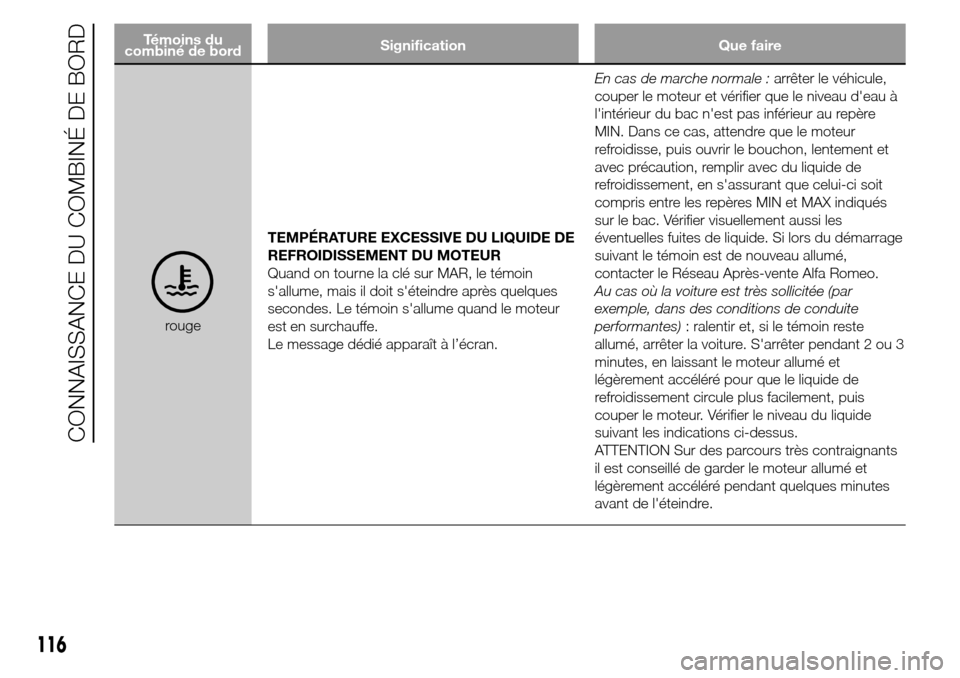

rougeTEMPÉRATURE EXCESSIVE DU LIQUIDE DE
REFROIDISSEMENT DU MOTEUR
Quand on tourne la clé sur MAR, le témoin
s'allume, mais il doit s'éteindre après quelques
secondes. Le témoin s'allume quand le moteur
est en surchauffe.
Le message dédié apparaît à l’écran.En cas de marche normale :arrêter le véhicule,
couper le moteur et vérifier que le niveau d'eau à
l'intérieur du bac n'est pas inférieur au repère
MIN. Dans ce cas, attendre que le moteur
refroidisse, puis ouvrir le bouchon, lentement et
avec précaution, remplir avec du liquide de
refroidissement, en s'assurant que celui-ci soit
compris entre les repères MIN et MAX indiqués
sur le bac. Vérifier visuellement aussi les
éventuelles fuites de liquide. Si lors du démarrage
suivant le témoin est de nouveau allumé,
contacter le Réseau Après-vente Alfa Romeo.
Au cas où la voiture est très sollicitée (par
exemple, dans des conditions de conduite
performantes): ralentir et, si le témoin reste
allumé, arrêter la voiture. S'arrêter pendant 2 ou 3
minutes, en laissant le moteur allumé et
légèrement accéléré pour que le liquide de
refroidissement circule plus facilement, puis
couper le moteur. Vérifier le niveau du liquide
suivant les indications ci-dessus.
ATTENTION Sur des parcours très contraignants
il est conseillé de garder le moteur allumé et
légèrement accéléré pendant quelques minutes
avant de l'éteindre.
