Alfa Romeo Giulietta 2015 Manuel du propriétaire (in French)

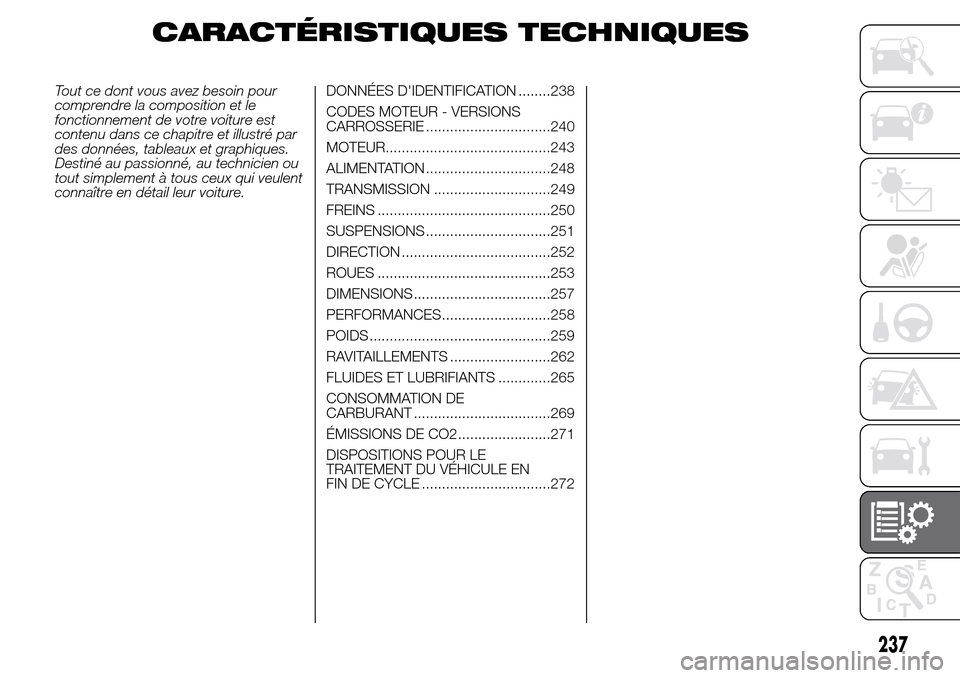

CARACTÉRISTIQUES TECHNIQUES
Tout ce dont vous avez besoin pour
comprendre la composition et le
fonctionnement de votre voiture est
contenu dans ce chapitre et illustré par
des données, tableaux et graphiques.
Destiné au passionné, au technicien ou
tout simplement à tous ceux qui veulent
connaître en détail leur voiture.DONNÉES D'IDENTIFICATION ........238
CODES MOTEUR - VERSIONS
CARROSSERIE ...............................240
MOTEUR.........................................243
ALIMENTATION ...............................248
TRANSMISSION .............................249
FREINS ...........................................250
SUSPENSIONS ...............................251
DIRECTION .....................................252
ROUES ...........................................253
DIMENSIONS ..................................257
PERFORMANCES...........................258
POIDS .............................................259
RAVITAILLEMENTS .........................262
FLUIDES ET LUBRIFIANTS .............265
CONSOMMATION DE
CARBURANT ..................................269
ÉMISSIONS DE CO2.......................271
DISPOSITIONS POUR LE
TRAITEMENT DU VÉHICULE EN
FIN DE CYCLE ................................272
237

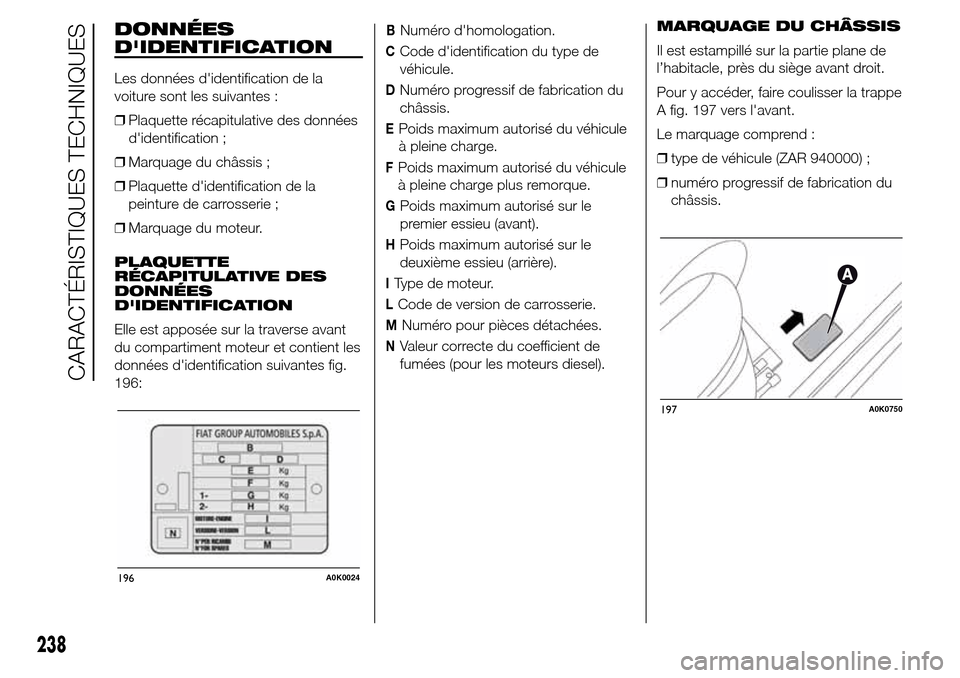

DONNÉES
D'IDENTIFICATION
Les données d'identification de la
voiture sont les suivantes :
❒Plaquette récapitulative des données
d'identification ;
❒Marquage du châssis ;
❒Plaquette d'identification de la
peinture de carrosserie ;
❒Marquage du moteur.
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle est apposée sur la traverse avant
du compartiment moteur et contient les
données d'identification suivantes fig.
196:
BNuméro d'homologation.
CCode d'identification du type de
véhicule.
DNuméro progressif de fabrication du
châssis.
EPoids maximum autorisé du véhicule
à pleine charge.
FPoids maximum autorisé du véhicule
à pleine charge plus remorque.
GPoids maximum autorisé sur le
premier essieu (avant).
HPoids maximum autorisé sur le
deuxième essieu (arrière).
IType de moteur.
LCode de version de carrosserie.
MNuméro pour pièces détachées.
NValeur correcte du coefficient de
fumées (pour les moteurs diesel).MARQUAGE DU CHÂSSIS
Il est estampillé sur la partie plane de
l’habitacle, près du siège avant droit.
Pour y accéder, faire coulisser la trappe
A fig. 197 vers l'avant.
Le marquage comprend :
❒type de véhicule (ZAR 940000) ;
❒numéro progressif de fabrication du
châssis.
196A0K0024
197A0K0750
238
CARACTÉRISTIQUES TECHNIQUES

DCode de la couleur pour retouches
ou réfection de la peinture.MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
239

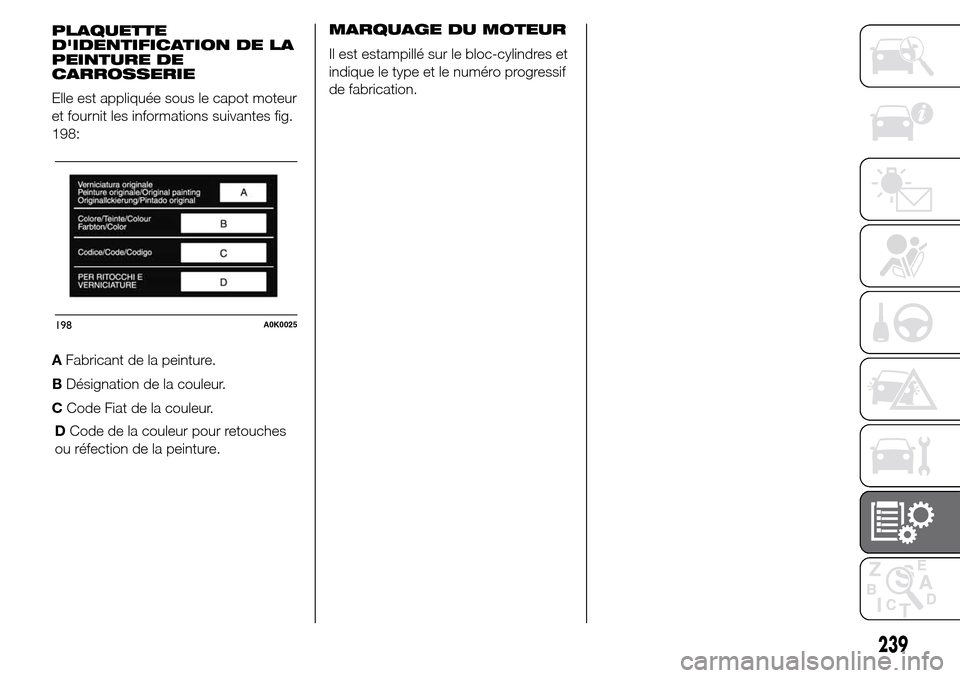

PLAQUETTE
D'IDENTIFICATION DE LA
PEINTURE DE
CARROSSERIE
Elle est appliquée sous le capot moteur
et fournit les informations suivantes fig.
198:
AFabricant de la peinture.
BDésignation de la couleur.
CCode Fiat de la couleur.
198A0K0025

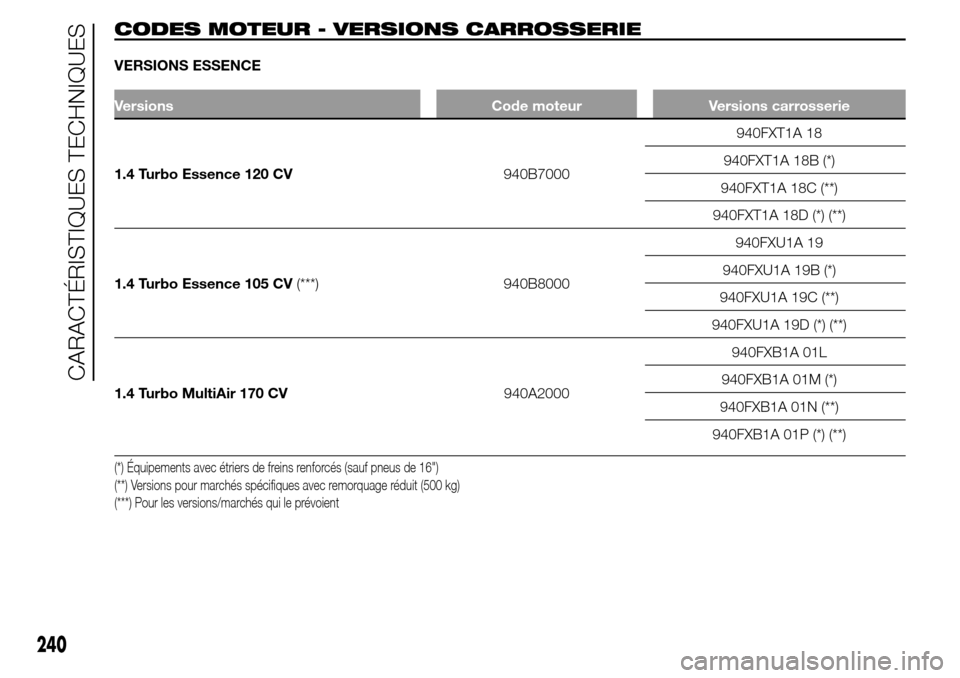

CODES MOTEUR - VERSIONS CARROSSERIE
VERSIONS ESSENCE
Versions Code moteur Versions carrosserie
1.4 Turbo Essence 120 CV940B7000940FXT1A 18
940FXT1A 18B (*)
940FXT1A 18C (**)
940FXT1A 18D (*) (**)
1.4 Turbo Essence 105 CV(***) 940B8000940FXU1A 19
940FXU1A 19B (*)
940FXU1A 19C (**)
940FXU1A 19D (*) (**)
1.4 Turbo MultiAir 170 CV940A2000940FXB1A 01L
940FXB1A 01M (*)
940FXB1A 01N (**)
940FXB1A 01P (*) (**)
(*) Équipements avec étriers de freins renforcés (sauf pneus de 16")
(**) Versions pour marchés spécifiques avec remorquage réduit (500 kg)
(***) Pour les versions/marchés qui le prévoient
240
CARACTÉRISTIQUES TECHNIQUES

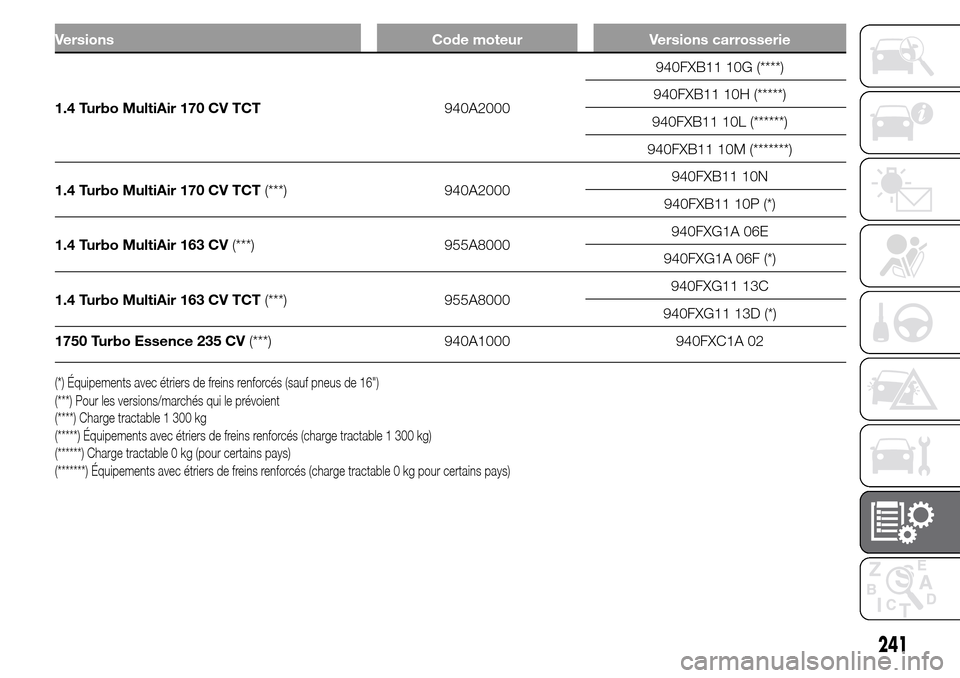

Versions Code moteur Versions carrosserie
1.4 Turbo MultiAir 170 CV TCT940A2000940FXB11 10G (****)
940FXB11 10H (*****)
940FXB11 10L (******)
940FXB11 10M (*******)
1.4 Turbo MultiAir 170 CV TCT(***) 940A2000940FXB11 10N
940FXB11 10P (*)
1.4 Turbo MultiAir 163 CV(***) 955A8000940FXG1A 06E
940FXG1A 06F (*)
1.4 Turbo MultiAir 163 CV TCT(***) 955A8000940FXG11 13C
940FXG11 13D (*)
1750 Turbo Essence 235 CV(***) 940A1000 940FXC1A 02
(****) Charge tractable 1 300 kg
(*****) Équipements avec étriers de freins renforcés (charge tractable 1 300 kg)
(******) Charge tractable 0 kg (pour certains pays)
(*******) Équipements avec étriers de freins renforcés (charge tractable 0 kg pour certains pays) (***) Pour les versions/marchés qui le prévoient (*) Équipements avec étriers de freins renforcés (sauf pneus de 16")
241

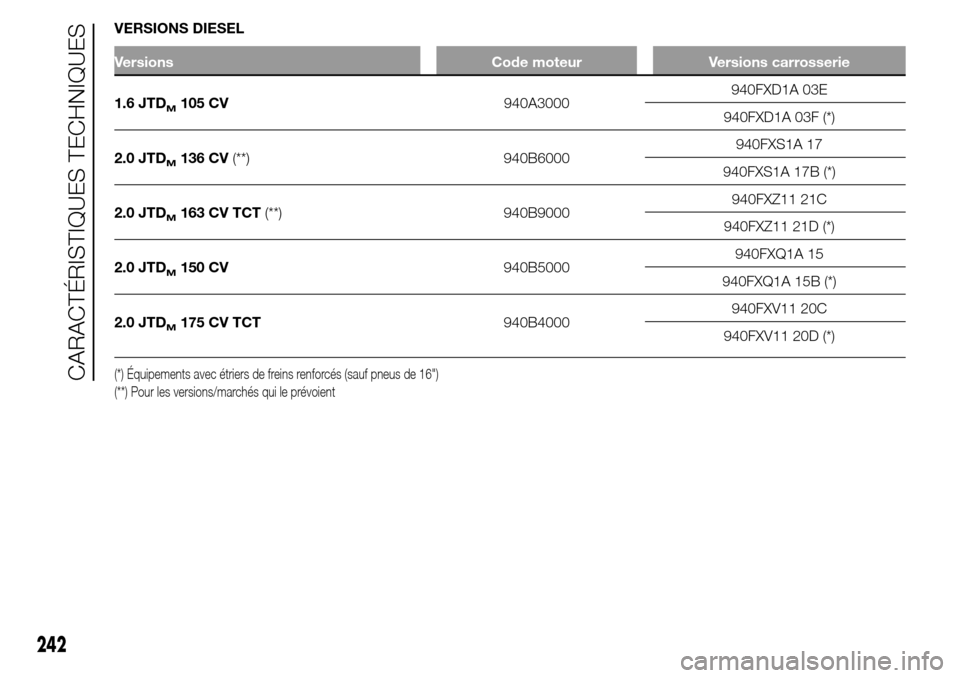

VERSIONS DIESEL
Versions Code moteur Versions carrosserie
1.6 JTDM105 CV940A3000940FXD1A 03E
940FXD1A 03F (*)
2.0 JTD
M136 CV(**) 940B6000940FXS1A 17
940FXS1A 17B (*)
2.0 JTD
M163 CV TCT(**) 940B9000940FXZ11 21C
940FXZ11 21D (*)
2.0 JTD
M150 CV940B5000940FXQ1A 15
940FXQ1A 15B (*)
2.0 JTD
M175 CV TCT940B4000940FXV11 20C
940FXV11 20D (*)
(*) Équipements avec étriers de freins renforcés (sauf pneus de 16")
(**) Pour les versions/marchés qui le prévoient
242
CARACTÉRISTIQUES TECHNIQUES

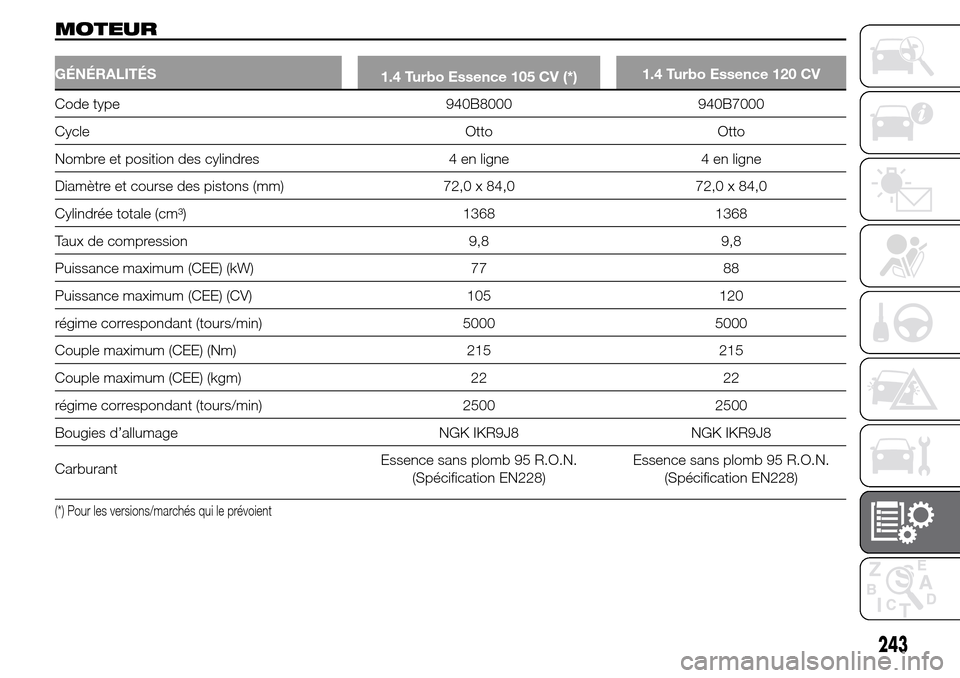

MOTEUR
GÉNÉRALITÉS
1.4 Turbo Essence 105 CV (*)1.4 Turbo Essence 120 CV
Code type 940B8000 940B7000
Cycle Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 72,0 x 84,0 72,0 x 84,0
Cylindrée totale (cm³) 1368 1368
Taux de compression 9,8 9,8
Puissance maximum (CEE) (kW) 77 88
Puissance maximum (CEE) (CV) 105 120
régime correspondant (tours/min) 5000 5000
Couple maximum (CEE) (Nm) 215 215
Couple maximum (CEE) (kgm) 22 22
régime correspondant (tours/min) 2500 2500
Bougies d’allumage NGK IKR9J8 NGK IKR9J8
CarburantEssence sans plomb 95 R.O.N.
(Spécification EN228)Essence sans plomb 95 R.O.N.
(Spécification EN228)
(*) Pour les versions/marchés qui le prévoient
243

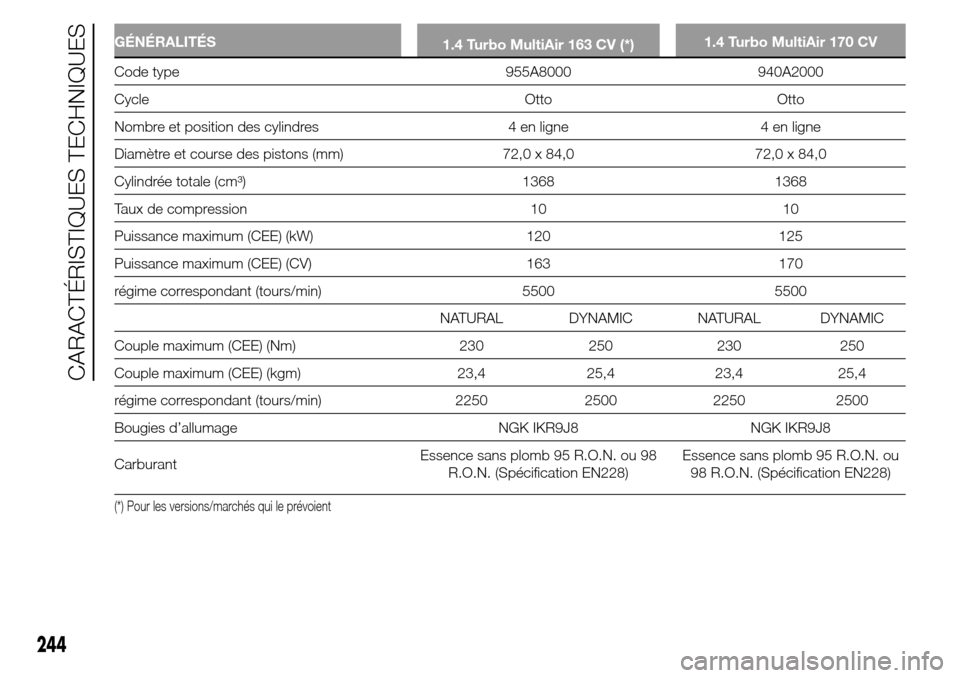

GÉNÉRALITÉS
1.4 Turbo MultiAir 163 CV (*)1.4 Turbo MultiAir 170 CV
Code type 955A8000 940A2000
Cycle Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 72,0 x 84,0 72,0 x 84,0
Cylindrée totale (cm³) 1368 1368
Taux de compression 10 10
Puissance maximum (CEE) (kW) 120 125
Puissance maximum (CEE) (CV) 163 170
régime correspondant (tours/min) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 230 250 230 250
Couple maximum (CEE) (kgm) 23,4 25,4 23,4 25,4
régime correspondant (tours/min) 2250 2500 2250 2500
Bougies d’allumage NGK IKR9J8 NGK IKR9J8
CarburantEssence sans plomb 95 R.O.N. ou 98
R.O.N. (Spécification EN228)Essence sans plomb 95 R.O.N. ou
98 R.O.N. (Spécification EN228)
(*) Pour les versions/marchés qui le prévoient
244
CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

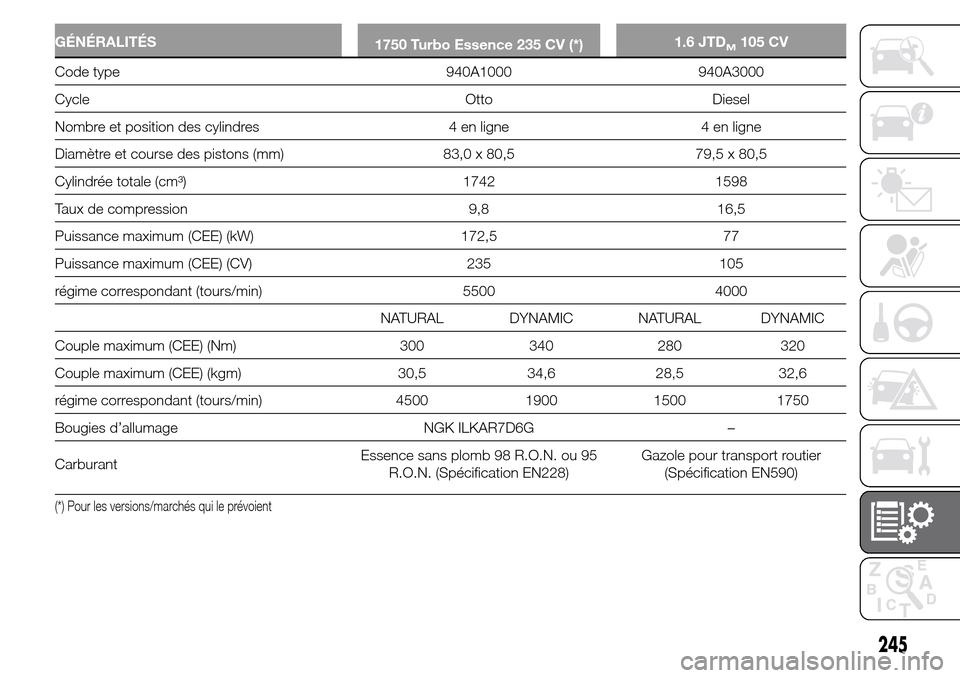

1750 Turbo Essence 235 CV (*)1.6 JTDM105 CV
Code type 940A1000 940A3000
Cycle Otto Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 83,0 x 80,5 79,5 x 80,5
Cylindrée totale (cm³) 1742 1598
Taux de compression 9,8 16,5
Puissance maximum (CEE) (kW) 172,5 77
Puissance maximum (CEE) (CV) 235 105
régime correspondant (tours/min) 5500 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 300 340 280 320
Couple maximum (CEE) (kgm) 30,5 34,6 28,5 32,6
régime correspondant (tours/min) 4500 1900 1500 1750
Bougies d’allumage NGK ILKAR7D6G –
CarburantEssence sans plomb 98 R.O.N. ou 95
R.O.N. (Spécification EN228)Gazole pour transport routier
(Spécification EN590)
(*) Pour les versions/marchés qui le prévoient
245

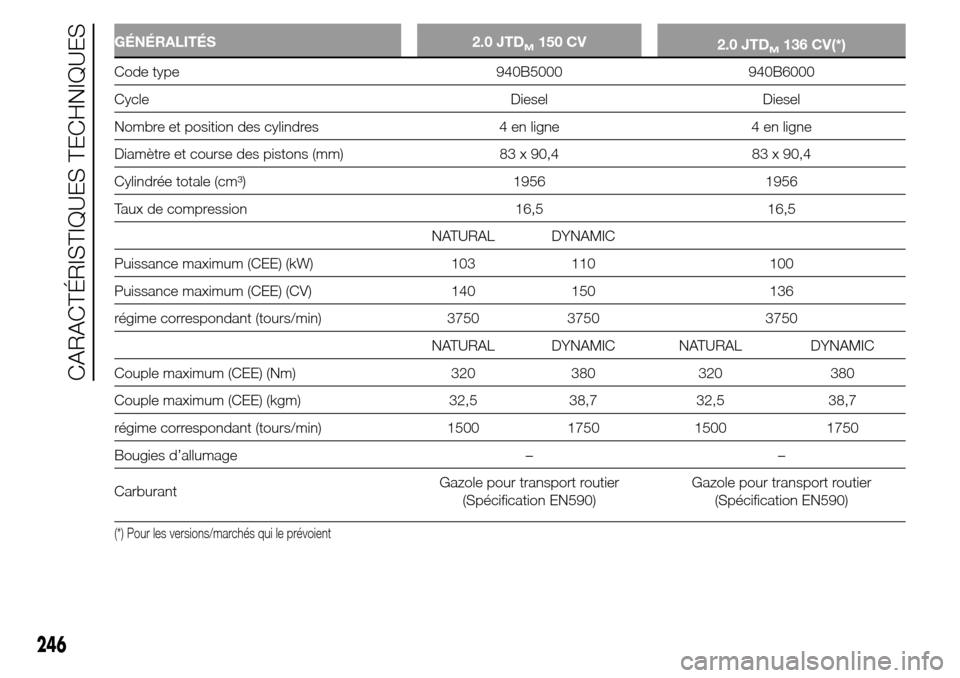

GÉNÉRALITÉS 2.0 JTDM150 CV
2.0 JTDM136 CV(*)
Code type 940B5000 940B6000
Cycle Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 83 x 90,4 83 x 90,4
Cylindrée totale (cm³) 1956 1956
Taux de compression 16,5 16,5
NATURAL DYNAMIC
Puissance maximum (CEE) (kW) 103 110 100
Puissance maximum (CEE) (CV) 140 150 136
régime correspondant (tours/min) 3750 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 320 380 320 380
Couple maximum (CEE) (kgm) 32,5 38,7 32,5 38,7
régime correspondant (tours/min) 1500 1750 1500 1750
Bougies d’allumage – –
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)
(*) Pour les versions/marchés qui le prévoient
246
