Alfa Romeo Giulietta 2015 Εγχειρίδιο χρήσης (in Greek)

117) Αν δεν έχει τοποθετηθεί σωστά
το τάσι του τροχού, μπορεί να
ξεκουμπώσει από μόνο του όταν
κινείται το αυτοκίνητο. Ποτέ μην
πειράζετε τη βαλβίδα
φουσκώματος. Ποτέ μη βάζετε
εργαλεία οποιουδήποτε είδους
μεταξύ ζάντας και ελαστικού.
Ελέγχετε τακτικά την πίεση των
ελαστικών και του εφεδρικού
τροχού συμβουλευόμενοι τις τιμές
που αναφέρονται στο κεφάλαιο
“Τεχνικά στοιχεία”.
ΣHMEIΩΣH
26) Απευθυνθείτε το συντομότερο
δυνατόν στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo για
να ελέγξτε τη σωστή σύσφιξη
των μπουλονιών στήριξης του
τροχού.
KIT “Fix&Go Automatic”
Βρίσκεται μέσα στο χώρο των
αποσκευών (η θήκη μέσα στην οποία
βρίσκεται το κιτ μπορεί να διαφέρει
ανάλογα με την έκδοση - δείτε εικ.
149).
Το κουτί του κιτ περιέχει επίσης ένα
κατσαβίδι και τον κρίκο ρυμούλκησης.
Το κιτ περιλαμβάνει επίσης:❒μία φιάλη A εικ. 150 η οποία περιέχει
το στεγανοποιητικό υγρό και είναι
εφοδιασμένη με: σωλήνα γεμίσματος
Β και αυτοκόλλητη ετικέτα C με
την αναγραφή “max. 80 km/h”, και
πρέπει να τοποθετηθεί σε μία εύκολα
ορατή θέση (π.χ. επάνω στο ταμπλό)
μετά από την επισκευή του
ελαστικού
❒ένα συμπιεστή D μαζί με μετρητή
πίεσης και ρακόρ
❒ενημερωτικό φυλλάδιο εικ. 151, που
χρησιμοποιείται για να είναι
εγγυημένη η σωστή χρήση του κιτ
γρήγορης επισκευής ελαστικού
και μετά δίδεται στο προσωπικό που
θα χειριστεί το επισκευασμένο
ελαστικό
❒ένα ζευγάρι γάντια τα οποία
βρίσκονται στον πλευρικό χώρο του
συμπιεστή
149A0K0515
150A0K0516
197

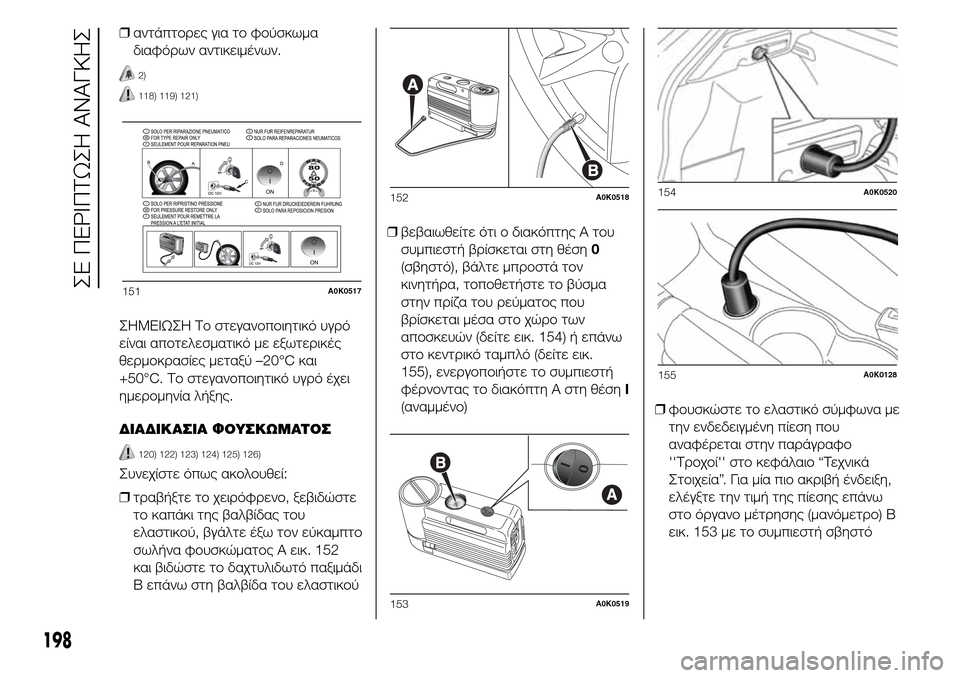

❒αντάπτορες για το φούσκωμα
διαφόρων αντικειμένων.
2)
118) 119) 121)
ΣHMEIΩΣH Το στεγανοποιητικό υγρό
είναι αποτελεσματικό με εξωτερικές
θερμοκρασίες μεταξύ –20°C και
+50°C. Το στεγανοποιητικό υγρό έχει
ημερομηνία λήξης.
ΔΙΑΔΙΚΑΣΙΑ ΦΟΥΣΚΩΜΑΤΟΣ
120) 122) 123) 124) 125) 126)
Συνεχίστε όπως ακολουθεί:
❒τραβήξτε το χειρόφρενο, ξεβιδώστε
το καπάκι της βαλβίδας του
ελαστικού, βγάλτε έξω τον εύκαμπτο
σωλήνα φουσκώματος A εικ. 152
και βιδώστε το δαχτυλιδωτό παξιμάδι
B επάνω στη βαλβίδα του ελαστικού❒βεβαιωθείτε ότι ο διακόπτης A του
συμπιεστή βρίσκεται στη θέση0
(σβηστό), βάλτε μπροστά τον
κινητήρα, τοποθετήστε το βύσμα
στην πρίζα του ρεύματος που
βρίσκεται μέσα στο χώρο των
αποσκευών (δείτε εικ. 154) ή επάνω
στο κεντρικό ταμπλό (δείτε εικ.
155), ενεργοποιήστε το συμπιεστή
φέρνοντας το διακόπτη A στη θέσηI
(αναμμένο)
❒φουσκώστε το ελαστικό σύμφωνα με
την ενδεδειγμένη πίεση που
αναφέρεται στην παράγραφο
''Τροχοί'' στο κεφάλαιο “Τεχνικά
Στοιχεία”. Για μία πιο ακριβή ένδειξη,
ελέγξτε την τιμή της πίεσης επάνω
στο όργανο μέτρησης (μανόμετρο) B
εικ. 153 με το συμπιεστή σβηστό
151A0K0517
152A0K0518
153A0K0519
154A0K0520
155A0K0128
198
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

❒αν μετά από 5 λεπτά είναι ακόμα
αδύνατον να φτάσετε τουλάχιστον
το 1,8 bar, αποσυνδέστε το
συμπιεστή από τη βαλβίδα και από
την πρίζα παροχής ρεύματος και
μετακινείστε το αυτοκίνητο προς τα
εμπρός κατά περίπου 10 μέτρα
έτσι ώστε να διασκορπιστεί το
στεγανοποιητικό υγρό ομοιόμορφα
μέσα στο ελαστικό. Μετά
επαναλάβετε τη διαδικασία
φουσκώματος
❒αν ακόμα και σε αυτήν την
περίπτωση, μέσα σε 5 λεπτά από το
άναμμα του συμπιεστή, η πίεση
δεν φτάσει τουλάχιστον στα 1,8 bar,
μην οδηγήσετε το αυτοκίνητο, αλλά
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo.
❒αφού οδηγήσετε για περίπου 10
λεπτά, σταματήστε και ελέγξτε
και πάλι την πίεση του ελαστικού·
θυμηθείτε να τραβήξτε το
χειρόφρενο
❒αν, από την άλλη μεριά, βρεθεί πίεση
τουλάχιστον 1,8 bar, αποκαταστήστε
τη σωστή πίεση (με τον κινητήρα σε
λειτουργία και το χειρόφρενο
τραβηγμένο) και ξεκινήστε και πάλι
πηγαίνοντας, οδηγώντας πάντα
με μεγάλη προσοχή, στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Alfa
Romeo.ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜΙΣΗ ΠΙΕΣΗΣ
Ο συμπιεστής μπορεί να
χρησιμοποιηθεί ακόμα και μόνο για να
ελέγχει και πιθανώς να αποκαταστήσει
την πίεση των ελαστικών.
Βγάλτε τον ταχυσύνδεσμο A εικ. 156
και συνδέστε τον κατευθείαν στη
βαλβίδα του ελαστικού που θα
φουσκώσετε.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΑΛΗΣ
Προχωρήστε όπως ακολουθεί:
❒βγάλτε την υποδοχή A εικ. 157 και
αποσυνδέστε τον σωλήνα B
❒γυρίστε τη φιάλη που θα
αντικαταστήσετε προς τα αριστερά
και σηκώστε την
❒τοποθετήστε την καινούργια φιάλη
και γυρίστε την προς τα δεξιά❒βάλτε την υποδοχή Α ή συνδέστε το
σωλήνα B στη βάση του.
ΣHMEIΩΣH
27) Αν σκάσει οποιοδήποτε ελαστικό
λόγω ξένων σωμάτων, μπορείτε
να το επισκευάσετε αν η ζημιά δεν
υπερβαίνει τα 4 χιλ επάνω στο
πέλμα και στον “ώμο” του
ελαστικού.
156A0K0521
157A0K0041
199

ΣHMEIΩΣH
2) Μην πετάτε τη φιάλη και το
στεγανοποιητικό υγρό στο
περιβάλλον. Κάντε την απόρριψή
τους σύμφωνα με όσα
προβλέπονται από την εθνική και
τοπική νομοθεσία.
ΠΡΟΣΟΧΗ
118) Δώστε το φυλλάδιο με τις
οδηγίες στο προσωπικό του
συνεργείου που επισκευάζει το
ελαστικό με το κιτ "Fix&Go
Automatic".
119) Το κιτ δεν μπορεί να
χρησιμοποιηθεί για την επισκευή
ζημιάς στο πλευρικό τοίχωμα
του ελαστικού. Μην
χρησιμοποιείτε το κιτ αν το
ελαστικό έχει πάθει ζημιά λόγω
κίνησης του αυτοκινήτου ενώ
αυτό ήταν ξεφούσκωτο.120) Φορέστε τα προστατευτικά
γάντια που παρέχονται μαζί με το
κιτ.
121) Κολλήστε την αυτοκόλλητη
ετικέτα σε μία θέση που να είναι
εύκολα ορατή από τον οδηγό, σαν
μία υπενθύμιση ότι το ελαστικό
έχει επισκευαστεί με το κιτ
γρήγορης επισκευής. Οδηγήστε
προσεκτικά, ιδιαίτερα σε στροφές.
Μην υπερβαίνετε τα 80 χλμ/ώρα.
Μην επιταχύνετε και μη
φρενάρετε απότομα.
122) Αν έχει πέσει η πίεση κάτω από
τα 1,8 bar, μην συνεχίσετε να
οδηγείτε: το κιτ Fix&Go Automatic
δεν μπορεί να λειτουργήσει σωστά
γιατί το ελαστικό έχει εκτεταμένη
ζημιά. Απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της
Alfa Romeo.
123) Πρέπει οπωσδήποτε να
αναφέρετε ότι το ελαστικό έχει
επισκευαστεί με το κιτ γρήγορης
επισκευής. Δώστε το φυλλάδιο με
τις οδηγίες στο προσωπικό του
συνεργείου που επισκευάζει το
ελαστικό με το κιτ.124) Η ζημιά δεν μπορεί να
επισκευαστεί με το κιτ αν έχει
πάθει ζημιά η ζάντα του τροχού
(παραμόρφωση του καναλιού που
προκαλεί διαρροή αέρα). Μην
αφαιρείτε το ξένο σώμα (βίδα ή
καρφί) από το ελαστικό.
125) Μην λειτουργείτε τον
συμπιεστή για περισσότερο από
20 συνεχόμενα λεπτά. Κίνδυνος
υπερθέρμανσης. Το κιτ δεν είναι
κατάλληλο για οριστικές
επισκευές, συνεπώς τα ελαστικά
μπορούν να επισκευαστούν μόνο
προσωρινά.
200
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

126) Η φιάλη περιέχει αιθυλική
γλυκόλη και λάτεξ: μπορεί να
προκαλέσει αλλεργική αντίδραση.
Βλαβερό σε περίπτωση
κατάποσης. Ερεθιστικό για τα
μάτια. Μπορεί να προκαλέσει
ευαισθητοποίηση με εισπνοή ή
επαφή. Αποφύγετε την επαφή με
τα μάτια σας, το δέρμα και τα
ρούχα. Σε περίπτωση επαφής,
πλύνετε αμέσως με άφθονο νερό.
Μην προκαλείτε εμετό εάν
καταποθεί. Ξεπλύνετε το στόμα
σας και πιείτε άφθονο νερό.
Καλέστε αμέσως ένα γιατρό.
Κρατήστε το μακριά από τα
παιδιά. Το προϊόν δεν πρέπει να
χρησιμοποιείται από άτομα που
πάσχουν από άσθμα. Μην
αναπνέετε τις αναθυμιάσεις κατά
τη διάρκεια της εισαγωγής και
αναρρόφησης. Καλέστε αμέσως
ένα γιατρό αν παρατηρηθούν
αλλεργικές αντιδράσεις.
Αποθηκεύστε τη φιάλη μέσα στο
ειδικό χώρο, μακριά από πηγές
θερμότητας. Το στεγανοποιητικό
υγρό έχει ημερομηνία
λήξης.Αντικαταστήστε τη φιάλη
που περιέχει το στεγανοποιητικό
υγρό το οποίο έχει λήξει.ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ
28)
127) 128) 129)
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒Πριν αντικαταστήσετε ένα
λαμπτήρα, ελέγξτε αν είναι
οξειδωμένες οι επαφές του
❒αντικαταστήστε τους καμένους
λαμπτήρες με άλλους του ίδιου
τύπου και με την ίδια ισχύ
❒αφού αντικαταστήσετε έναν
λαμπτήρα των προβολέων, ελέγχετε
πάντα αν έχει ρυθμιστεί σωστά
❒όταν δεν λειτουργεί ένας λαμπτήρας,
ελέγξτε ότι είναι ανέπαφη η
αντίστοιχη ασφάλεια πριν την
αντικαταστήσετε: συμβουλευθείτε
την παράγραφο “Αντικατάσταση
ασφαλειών” σε αυτό το κεφάλαιο για
τη θέση τοποθέτησης των
ασφαλειών.ΣHMEIΩΣH Όταν το κλίμα είναι κρύο ή
υγρό ή μετά από έντονη βροχή ή μετά
από το πλύσιμο του αυτοκινήτου, η
επιφάνεια των προβολέων ή των πίσω
φώτων μπορεί να θαμπώσει και/ή να
σχηματιστούν σταγονίδια στην
εσωτερική πλευρά. Πρόκειται για ένα
φυσικό φαινόμενο που οφείλεται
στη διαφορά θερμοκρασίας και
υγρασίας μεταξύ της εσωτερικής και
εξωτερικής επιφάνειας του τζαμιού
που, ωστόσο, δεν υποδεικνύει κάποια
βλάβη και δεν επηρεάζει την ομαλή
λειτουργία των διατάξεων φωτισμού.
Το θάμπωμα εξαφανίζεται γρήγορα με
το άναμμα των φώτων, ξεκινώντας από
το κέντρο του φακού και συνεχίζοντας
προοδευτικά προς τα άκρα.
201

ΣHMEIΩΣH
28) Όταν χειρίζεστε λαμπτήρες
αλογόνου ακουμπήστε μόνο το
μεταλλικό τμήμα. Ακουμπώντας
το διαφανές τμήμα του λαμπτήρα
με τα δάχτυλα σας μπορεί να
μειωθεί η ένταση του φωτός που
εκπέμπεται και ακόμα να
επηρεάσει δυσμενώς τη διάρκεια
ζωής του ίδιου του λαμπτήρα.
Στην περίπτωση τυχαίας επαφής
τρίψτε το γλόμπο με ένα πανί
βρεγμένο σε οινόπνευμα και
αφήστε να στεγνώσει.
ΠΡΟΣΟΧΗ
127) Τροποποιήσεις ή επισκευές στο
ηλεκτρικό σύστημα οι οποίες δεν
εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές
προδιαγραφές του συστήματος
μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον
κίνδυνο πρόκλησης πυρκαγιάς.
128) Οι λαμπτήρες αλογόνου
περιέχουν αέριο υπό πίεση· στην
περίπτωση σπασίματος είναι
δυνατή η εκτόξευση θραυσμάτων
γυαλιού.
129) Λόγω της υψηλής τάσης
τροφοδοσίας, η πιθανή
αντικατάσταση ενός λαμπτήρα με
εκτόνωση αερίου (Bi-Xenon)
πρέπει να γίνεται μόνο από το
ειδικευμένο προσωπικό: κίνδυνος
θάνατος! Απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης
της Alfa Romeo.
202
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

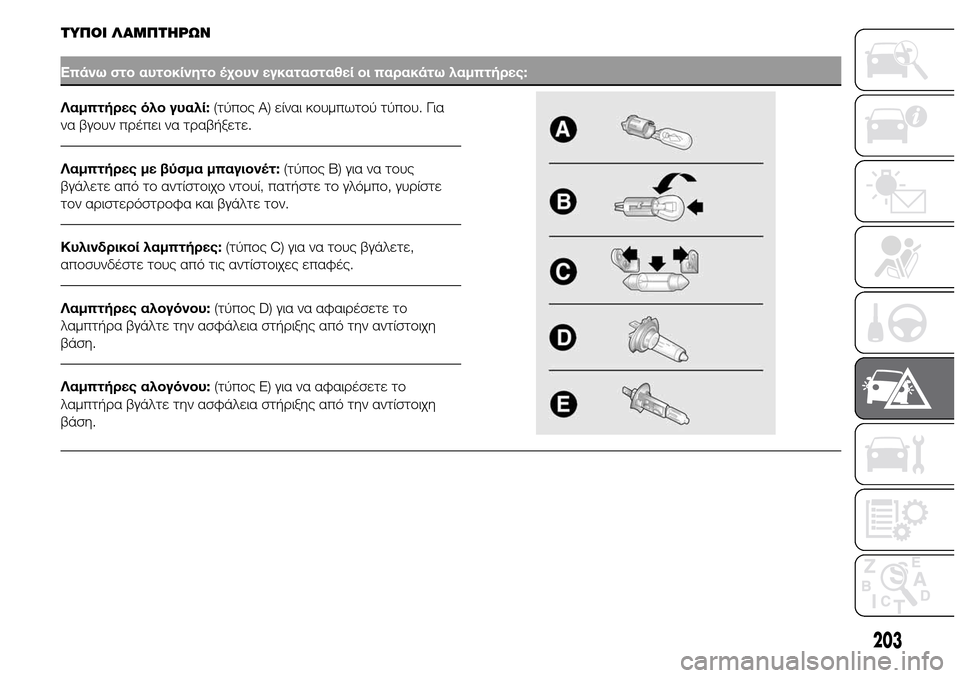

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί οι παρακάτω λαμπτήρες:
Λαμπτήρες όλο γυαλί:(τύπος Α) είναι κουμπωτού τύπου. Για
να βγουν πρέπει να τραβήξετε.
Λαμπτήρες με βύσμα μπαγιονέτ:(τύπος B) για να τους
βγάλετε από το αντίστοιχο ντουί, πατήστε το γλόμπο, γυρίστε
τον αριστερόστροφα και βγάλτε τον.
Κυλινδρικοί λαμπτήρες:(τύπος C) για να τους βγάλετε,
αποσυνδέστε τους από τις αντίστοιχες επαφές.
Λαμπτήρες αλογόνου:(τύπος D) για να αφαιρέσετε το
λαμπτήρα βγάλτε την ασφάλεια στήριξης από την αντίστοιχη
βάση.
Λαμπτήρες αλογόνου:(τύπος E) για να αφαιρέσετε το
λαμπτήρα βγάλτε την ασφάλεια στήριξης από την αντίστοιχη
βάση.
203

Λαμπτήρες Τύπος Ισχύς Αναφορά Εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας (D.R.L.) LED – –
Πίσω θέση LED – –
Φώτα μεσαίας σκάλας H7 55W D
Φώτα μεγάλης σκάλας H1 55W E
Φώτα μεσαίας/μεγάλης σκάλας (εκδόσεις με
προβολείς Bi-Xenon) (για εκδόσεις/αγορές στις
οποίες προβλέπεται)F D1S -
Μπροστινά φλας PY24W 24W B
Πίσω φλας R10W 10W B
Πλευρικά Φλας LED – –
Φώτα στοπ LED – –
3° στοπ LED – –
Φώτα πινακίδας W5W 5W A
Φώτα ομίχλης H3 55W E
Πίσω φώτα ομίχλης H21W 21W B
Όπισθεν P21W 21W B
Εμπρόσθια πλαφονιέρα C10W 10W C
Πλαφονιέρα χώρου αποσκευών W5W 5W A
Πλαφονιέρα ντουλαπιού ταμπλό C5W 5W C
204
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν του λαμπτήρες για τα φώτα
θέσης/φώτα ημέρας (D.R.L.), τη μεσαία
σκάλα, τη μεγάλη σκάλα και τα φλας.
Η θέση των λαμπτήρων είναι η
παρακάτω εικ. 158:
AΦώτα θέσης/φώτα ημέρας και φώτα
μεγάλης σκάλας
BΦώτα μεσαίας σκάλας
CΦλας
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
(D.R.L.)
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo.ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒βγάλτε το καπάκι A εικ. 158
❒βγάλτε το φις σύνδεσης A εικ. 159
και στη συνέχεια ανοίξτε τις
ασφάλειες στήριξης Β προς τα έξω
❒βγάλτε το λαμπτήρα C και
αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα,
βεβαιωθείτε ότι έχει ασφαλίσει
σωστά, στη συνέχεια στερεώστε τις
ασφάλειες στήριξης Β και συνδέστε
το φις σύνδεσης Α
❒μοντάρετε το καπάκι A εικ. 158.ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒βγάλτε το καπάκι B εικ. 158
❒βγάλτε το φις σύνδεσης A εικ. 160,
πιέστε μπροστά την ασφάλεια
στήριξης Β και στη συνέχεια
αφαιρέστε την σπρώχνοντάς την
προς το εσωτερικό του αυτοκινήτου
❒βγάλτε το λαμπτήρα C και
αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα,
βεβαιωθείτε ότι έχει ασφαλίσει
σωστά, στη συνέχεια στερεώστε την
ασφάλεια στήριξης Β και συνδέστε
το φις σύνδεσης Α
❒μοντάρετε το καπάκι B εικ. 158.
158A0K0631159A0K0632
160A0K0633
205

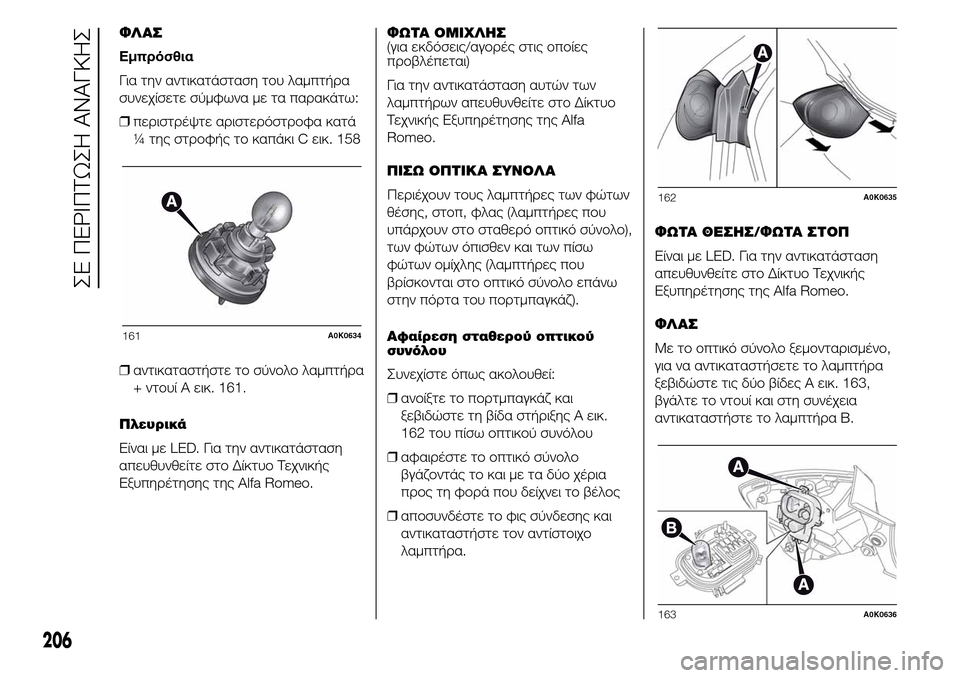

ΦΛ ΑΣ
Εμπρόσθια
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒περιστρέψτε αριστερόστροφα κατά
¼ της στροφής το καπάκι C εικ. 158
❒αντικαταστήστε το σύνολο λαμπτήρα
+ ντουί A εικ. 161.
Πλευρικά
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo.ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση αυτών των
λαμπτήρων απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Alfa
Romeo.
ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες των φώτων
θέσης, στοπ, φλας (λαμπτήρες που
υπάρχουν στο σταθερό οπτικό σύνολο),
των φώτων όπισθεν και των πίσω
φώτων ομίχλης (λαμπτήρες που
βρίσκονται στο οπτικό σύνολο επάνω
στην πόρτα του πορτμπαγκάζ).
Αφαίρεση σταθερού οπτικού
συνόλου
Συνεχίστε όπως ακολουθεί:
❒ανοίξτε το πορτμπαγκάζ και
ξεβιδώστε τη βίδα στήριξης A εικ.
162 του πίσω οπτικού συνόλου
❒αφαιρέστε το οπτικό σύνολο
βγάζοντάς το και με τα δύο χέρια
προς τη φορά που δείχνει το βέλος
❒αποσυνδέστε το φις σύνδεσης και
αντικαταστήστε τον αντίστοιχο
λαμπτήρα.ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠ
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Alfa Romeo.
ΦΛ ΑΣ
Με το οπτικό σύνολο ξεμονταρισμένο,
για να αντικαταστήσετε το λαμπτήρα
ξεβιδώστε τις δύο βίδες A εικ. 163,
βγάλτε το ντουί και στη συνέχεια
αντικαταστήστε το λαμπτήρα B.
161A0K0634
162A0K0635
163A0K0636
206
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
