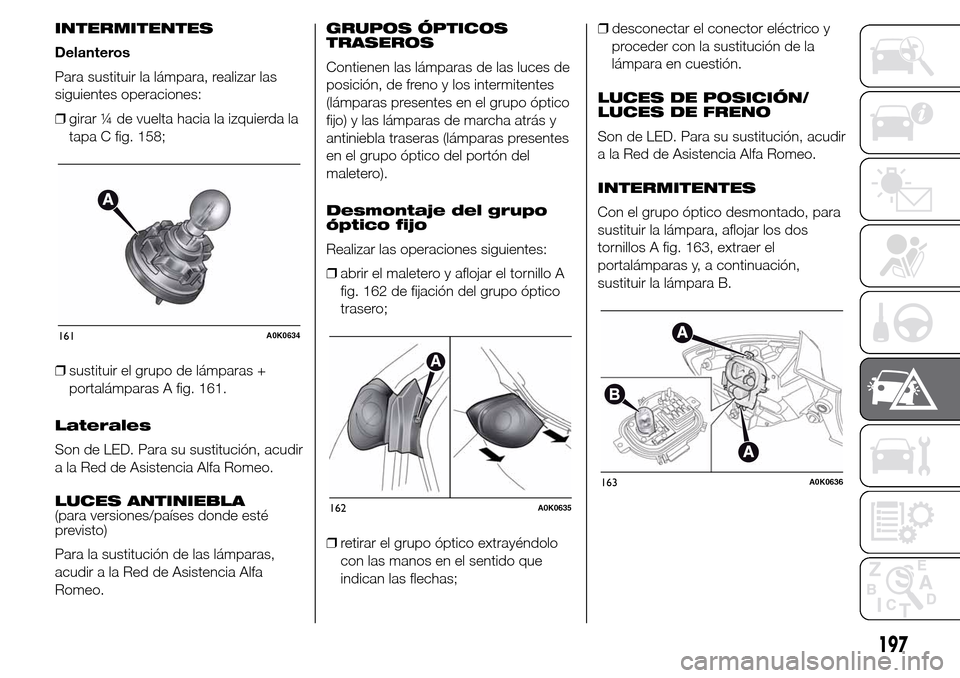

INTERMITENTES
Delanteros
Para sustituir la lámpara, realizar las
siguientes operaciones:
❒girar ¼ de vuelta hacia la izquierda la
tapa C fig. 158;
❒sustituir el grupo de lámparas +
portalámparas A fig. 161.
Laterales
Son de LED. Para su sustitución, acudir
a la Red de Asistencia Alfa Romeo.
LUCES ANTINIEBLA
(para versiones/países donde esté
previsto)
Para la sustitución de las lámparas,
acudir a la Red de Asistencia Alfa
Romeo.GRUPOS ÓPTICOS
TRASEROS
Contienen las lámparas de las luces de
posición, de freno y los intermitentes
(lámparas presentes en el grupo óptico
fijo) y las lámparas de marcha atrás y
antiniebla traseras (lámparas presentes
en el grupo óptico del portón del
maletero).
Desmontaje del grupo
óptico fijo
Realizar las operaciones siguientes:
❒abrir el maletero y aflojar el tornillo A
fig. 162 de fijación del grupo óptico
trasero;
❒retirar el grupo óptico extrayéndolo
con las manos en el sentido que
indican las flechas;❒desconectar el conector eléctrico y
proceder con la sustitución de la
lámpara en cuestión.
LUCES DE POSICIÓN/
LUCES DE FRENO
Son de LED. Para su sustitución, acudir
a la Red de Asistencia Alfa Romeo.
INTERMITENTES
Con el grupo óptico desmontado, para
sustituir la lámpara, aflojar los dos
tornillos A fig. 163, extraer el
portalámparas y, a continuación,
sustituir la lámpara B.
161A0K0634
162A0K0635
163A0K0636
197

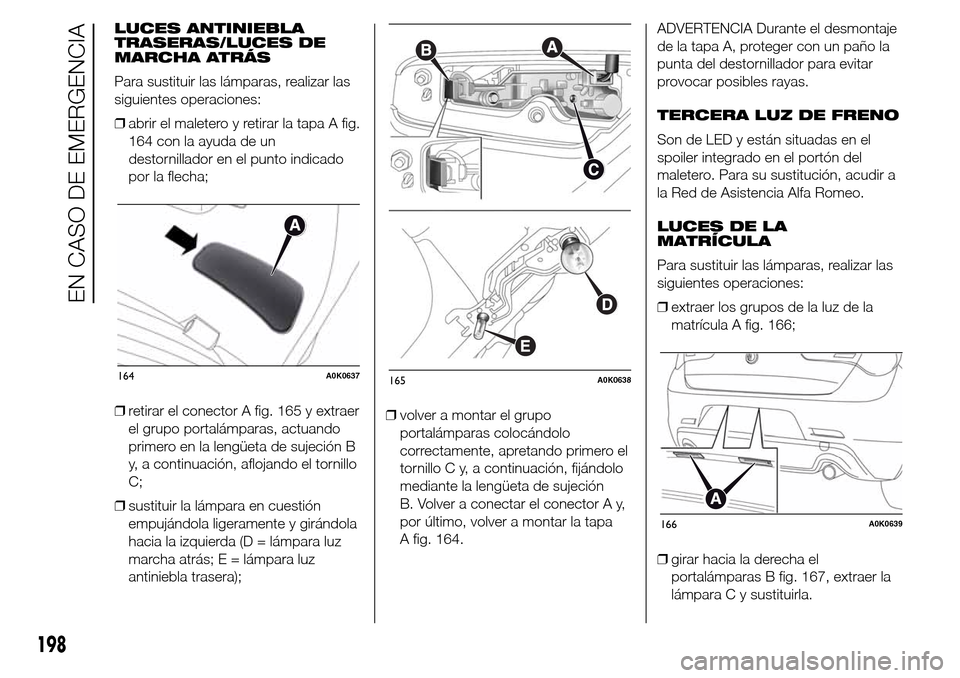

LUCES ANTINIEBLA
TRASERAS/LUCES DE
MARCHA ATRÁS
Para sustituir las lámparas, realizar las
siguientes operaciones:
❒abrir el maletero y retirar la tapa A fig.
164 con la ayuda de un
destornillador en el punto indicado
por la flecha;
❒retirar el conector A fig. 165 y extraer
el grupo portalámparas, actuando
primero en la lengüeta de sujeción B
y, a continuación, aflojando el tornillo
C;
❒sustituir la lámpara en cuestión
empujándola ligeramente y girándola
hacia la izquierda (D = lámpara luz
marcha atrás; E = lámpara luz
antiniebla trasera);❒volver a montar el grupo
portalámparas colocándolo
correctamente, apretando primero el
tornillo C y, a continuación, fijándolo
mediante la lengüeta de sujeción
B. Volver a conectar el conector A y,
por último, volver a montar la tapa
A fig. 164.ADVERTENCIA Durante el desmontaje
de la tapa A, proteger con un paño la
punta del destornillador para evitar
provocar posibles rayas.
TERCERA LUZ DE FRENO
Son de LED y están situadas en el
spoiler integrado en el portón del
maletero. Para su sustitución, acudir a
la Red de Asistencia Alfa Romeo.
LUCES DE LA
MATRÍCULA
Para sustituir las lámparas, realizar las
siguientes operaciones:
❒extraer los grupos de la luz de la
matrícula A fig. 166;
❒girar hacia la derecha el
portalámparas B fig. 167, extraer la
lámpara C y sustituirla.
164A0K0637165A0K0638
166A0K0639
198

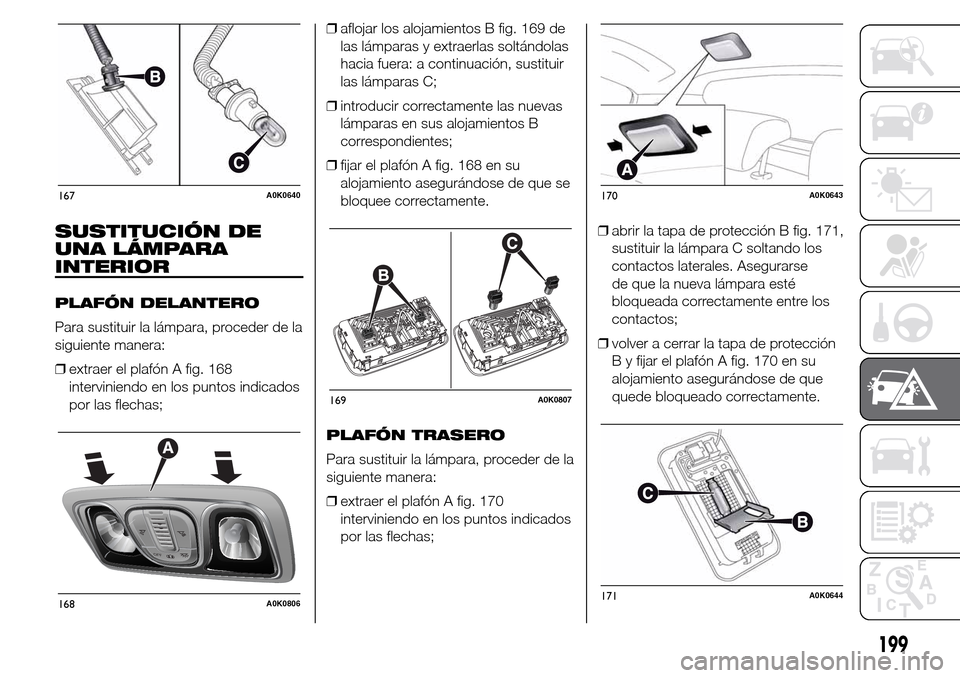

EN CASO DE EMERGENCIA

SUSTITUCIÓN DE
UNA LÁMPARA
INTERIOR
PLAFÓN DELANTERO
Para sustituir la lámpara, proceder de la
siguiente manera:
❒extraer el plafón A fig. 168
interviniendo en los puntos indicados
por las flechas;❒aflojar los alojamientos B fig. 169 de
las lámparas y extraerlas soltándolas
hacia fuera: a continuación, sustituir
las lámparas C;
❒introducir correctamente las nuevas
lámparas en sus alojamientos B
correspondientes;
❒fijar el plafón A fig. 168 en su
alojamiento asegurándose de que se
bloquee correctamente.
PLAFÓN TRASERO
Para sustituir la lámpara, proceder de la
siguiente manera:
❒extraer el plafón A fig. 170
interviniendo en los puntos indicados
por las flechas;❒abrir la tapa de protección B fig. 171,
sustituir la lámpara C soltando los
contactos laterales. Asegurarse
de que la nueva lámpara esté
bloqueada correctamente entre los
contactos;
❒volver a cerrar la tapa de protección
B y fijar el plafón A fig. 170 en su
alojamiento asegurándose de que
quede bloqueado correctamente.
167A0K0640
168A0K0806
169A0K0807
170A0K0643
171A0K0644
199

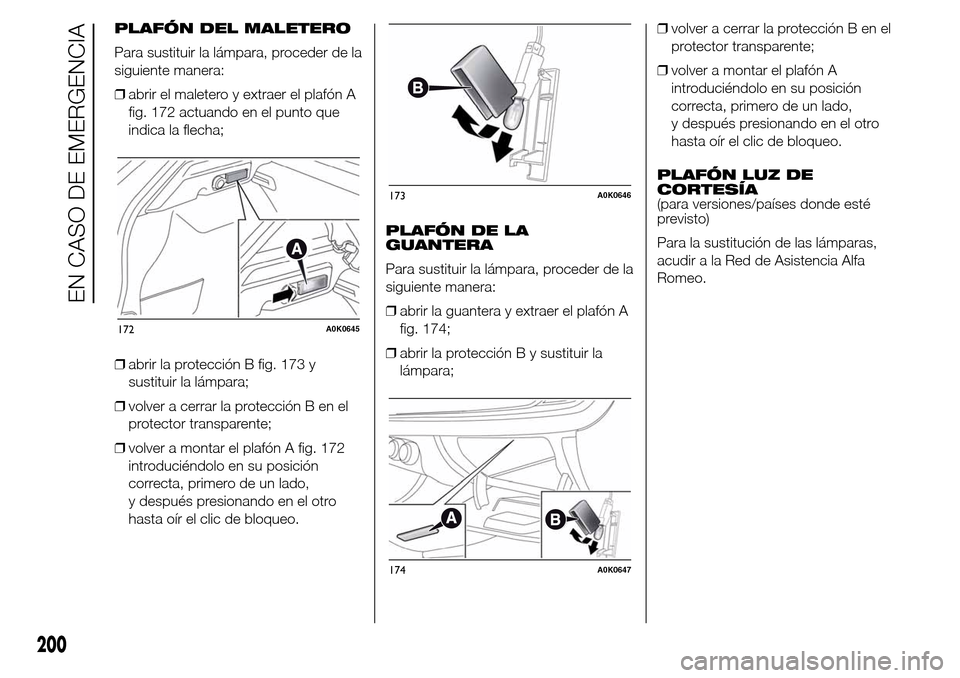

PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder de la
siguiente manera:
❒abrir el maletero y extraer el plafón A
fig. 172 actuando en el punto que
indica la flecha;
❒abrir la protección B fig. 173 y
sustituir la lámpara;
❒volver a cerrar la protección B en el
protector transparente;
❒volver a montar el plafón A fig. 172
introduciéndolo en su posición
correcta, primero de un lado,
y después presionando en el otro
hasta oír el clic de bloqueo.PLAFÓN DE LA
GUANTERA
Para sustituir la lámpara, proceder de la
siguiente manera:
❒abrir la guantera y extraer el plafón A
fig. 174;
❒abrir la protección B y sustituir la
lámpara;❒volver a cerrar la protección B en el
protector transparente;
❒volver a montar el plafón A
introduciéndolo en su posición
correcta, primero de un lado,
y después presionando en el otro
hasta oír el clic de bloqueo.
PLAFÓN LUZ DE
CORTESÍA
(para versiones/países donde esté
previsto)
Para la sustitución de las lámparas,
acudir a la Red de Asistencia Alfa
Romeo.
172A0K0645
173A0K0646
174A0K0647
200
EN CASO DE EMERGENCIA

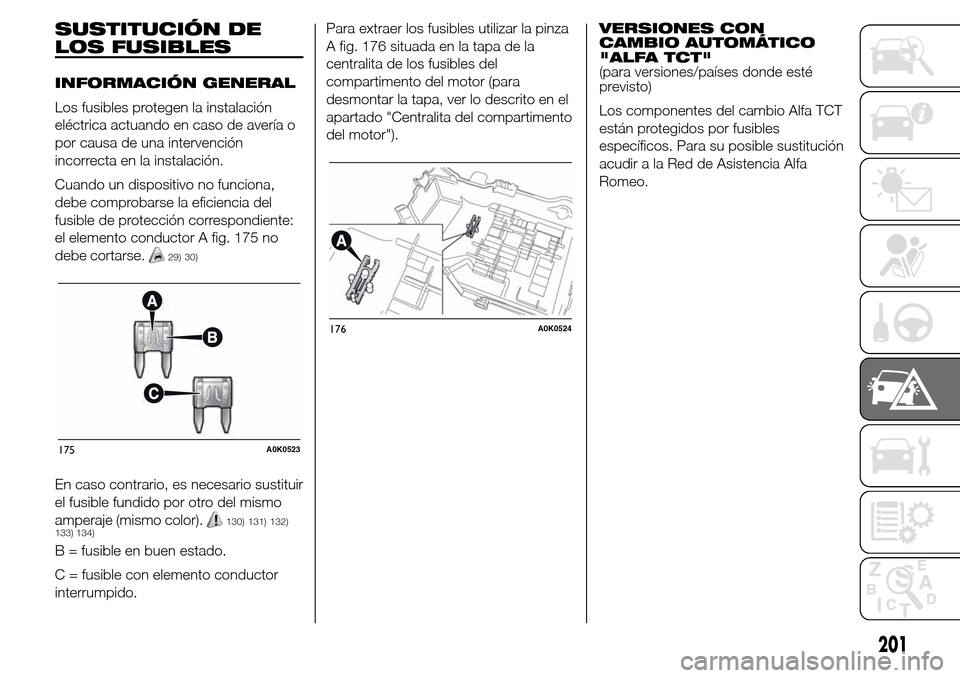

SUSTITUCIÓN DE
LOS FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación
eléctrica actuando en caso de avería o
por causa de una intervención
incorrecta en la instalación.
Cuando un dispositivo no funciona,
debe comprobarse la eficiencia del
fusible de protección correspondiente:
el elemento conductor A fig. 175 no
debe cortarse.
29) 30)
En caso contrario, es necesario sustituir
el fusible fundido por otro del mismo
amperaje (mismo color).
130) 131) 132)
133) 134)
B = fusible en buen estado.
C = fusible con elemento conductor
interrumpido.Para extraer los fusibles utilizar la pinza
A fig. 176 situada en la tapa de la
centralita de los fusibles del
compartimento del motor (para
desmontar la tapa, ver lo descrito en el
apartado "Centralita del compartimento
del motor").VERSIONES CON
CAMBIO AUTOMÁTICO
"ALFA TCT"
(para versiones/países donde esté
previsto)
Los componentes del cambio Alfa TCT
están protegidos por fusibles
específicos. Para su posible sustitución
acudir a la Red de Asistencia Alfa
Romeo.
175A0K0523
176A0K0524
201

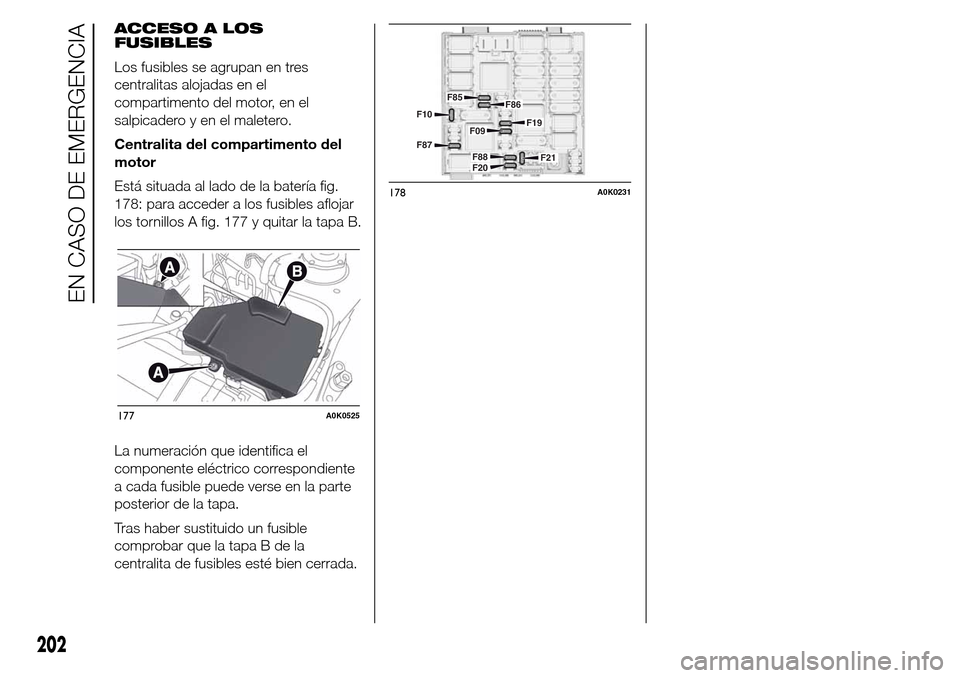

ACCESO A LOS
FUSIBLES
Los fusibles se agrupan en tres
centralitas alojadas en el
compartimento del motor, en el
salpicadero y en el maletero.
Centralita del compartimento del
motor
Está situada al lado de la batería fig.
178: para acceder a los fusibles aflojar
los tornillos A fig. 177 y quitar la tapa B.
La numeración que identifica el
componente eléctrico correspondiente
a cada fusible puede verse en la parte
posterior de la tapa.
Tras haber sustituido un fusible
comprobar que la tapa B de la
centralita de fusibles esté bien cerrada.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
202
EN CASO DE EMERGENCIA

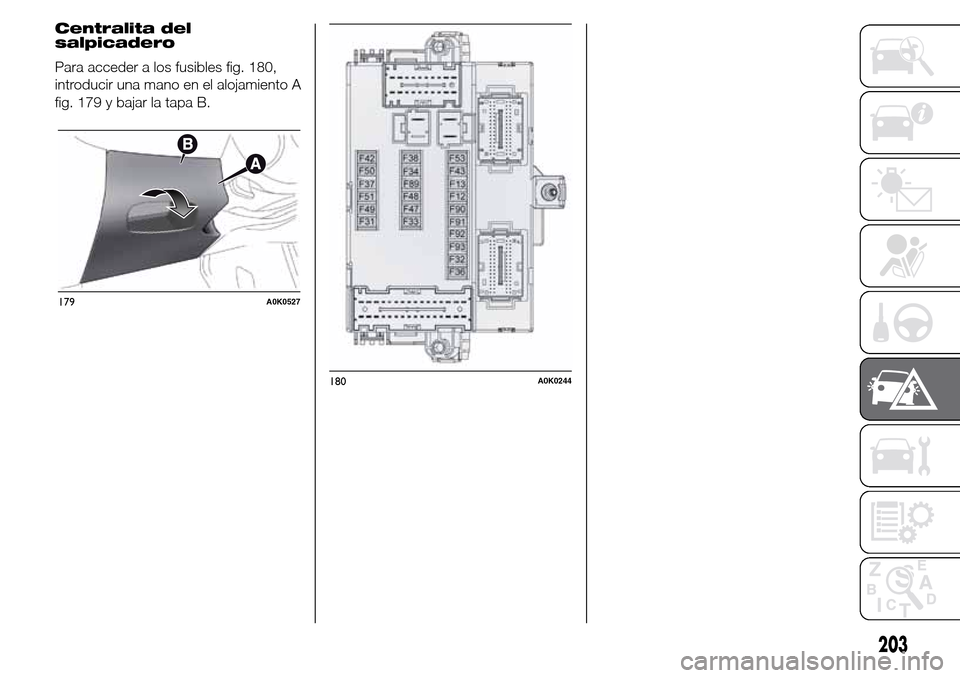

Centralita del
salpicadero
Para acceder a los fusibles fig. 180,
introducir una mano en el alojamiento A
fig. 179 y bajar la tapa B.
179A0K0527
180A0K0244
203

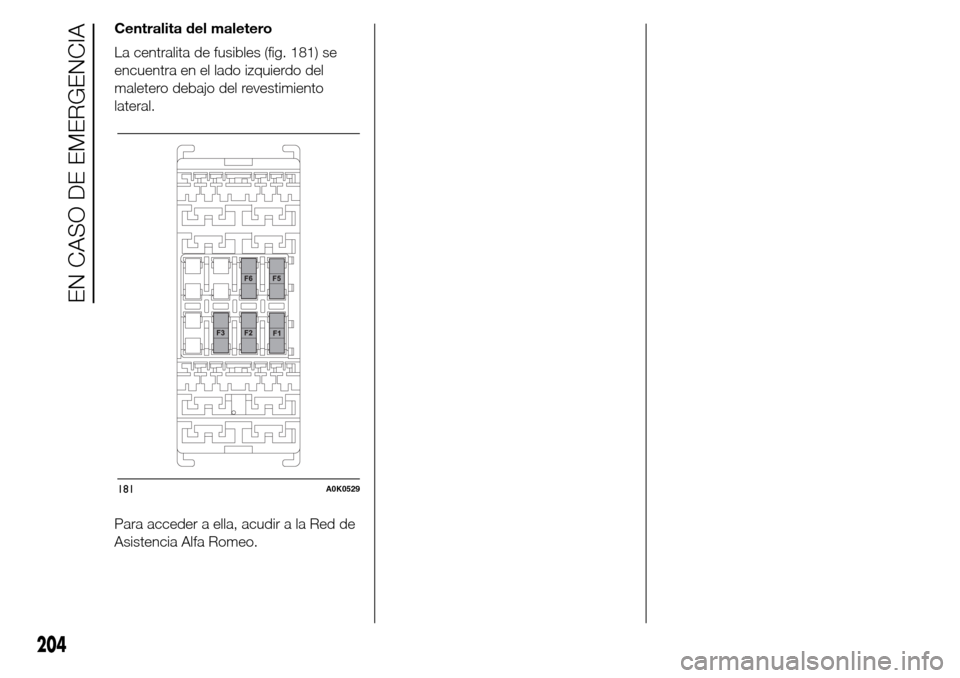

Centralita del maletero
La centralita de fusibles (fig. 181) se
encuentra en el lado izquierdo del
maletero debajo del revestimiento
lateral.
Para acceder a ella, acudir a la Red de
Asistencia Alfa Romeo.
181A0K0529
204
EN CASO DE EMERGENCIA

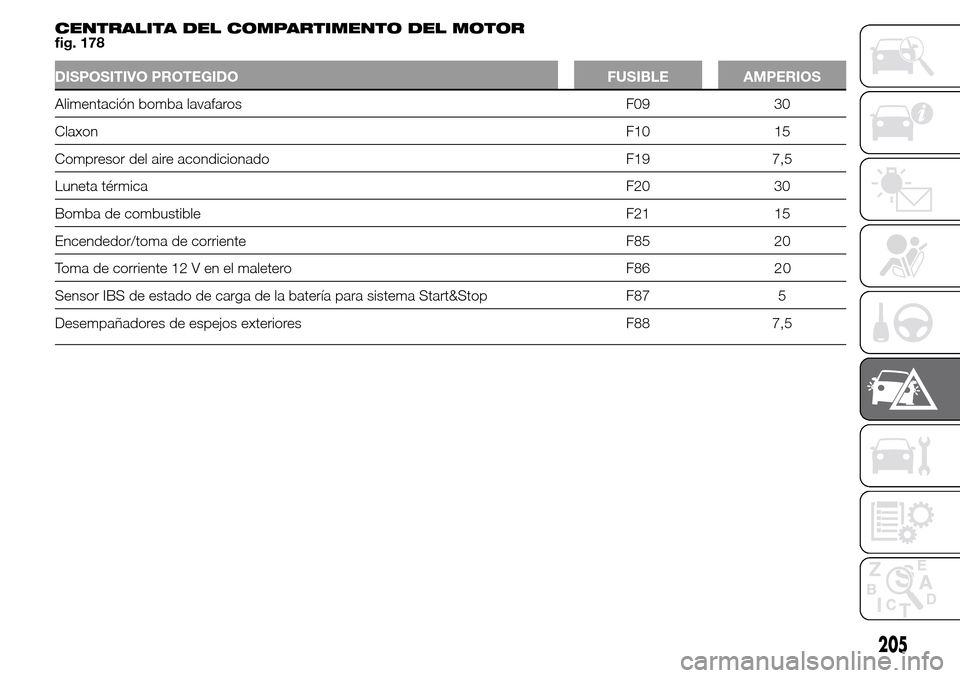

CENTRALITA DEL COMPARTIMENTO DEL MOTOR
fig. 178
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Alimentación bomba lavafaros F09 30
ClaxonF10 15
Compresor del aire acondicionado F19 7,5
Luneta térmicaF20 30
Bomba de combustible F21 15
Encendedor/toma de corriente F85 20
Toma de corriente 12 V en el maletero F86 2 0
Sensor IBS de estado de carga de la batería para sistema Start&Stop F87 5
Desempañadores de espejos exteriores F88 7,5
205

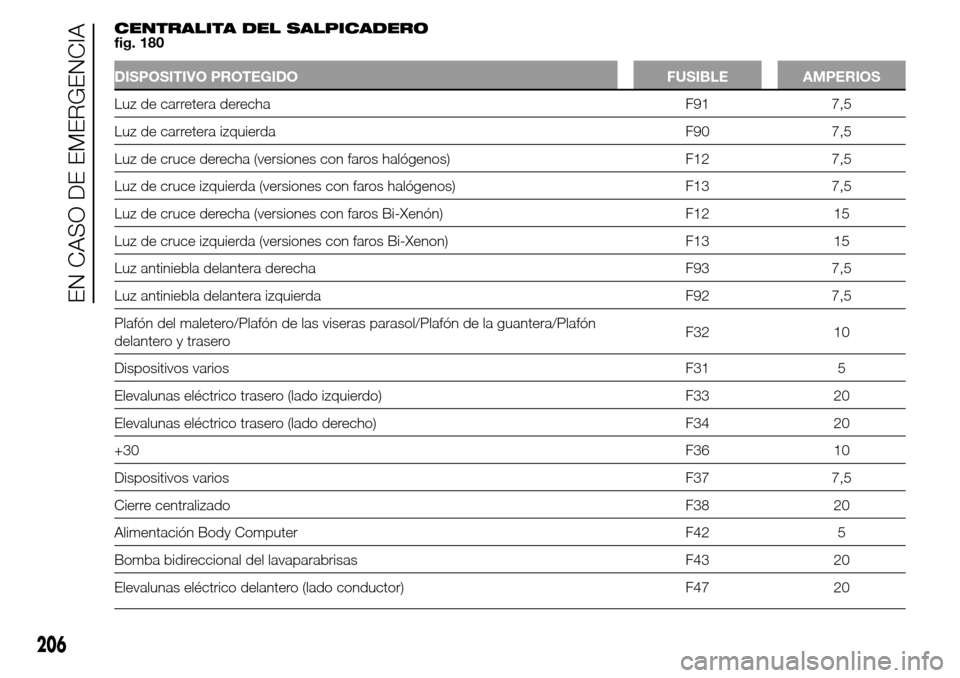

CENTRALITA DEL SALPICADERO
fig. 180
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Luz de carretera derecha F91 7,5
Luz de carretera izquierda F90 7,5
Luz de cruce derecha (versiones con faros halógenos) F12 7,5
Luz de cruce izquierda (versiones con faros halógenos) F13 7,5
Luz de cruce derecha (versiones con faros Bi-Xenón) F12 15
Luz de cruce izquierda (versiones con faros Bi-Xenon) F13 15
Luz antiniebla delantera derecha F93 7,5
Luz antiniebla delantera izquierda F92 7,5
Plafón del maletero/Plafón de las viseras parasol/Plafón de la guantera/Plafón
delantero y traseroF32 10
Dispositivos varios F31 5
Elevalunas eléctrico trasero (lado izquierdo) F33 20
Elevalunas eléctrico trasero (lado derecho) F34 20
+30F36 10
Dispositivos varios F37 7,5
Cierre centralizado F38 20
Alimentación Body Computer F42 5
Bomba bidireccional del lavaparabrisas F43 20
Elevalunas eléctrico delantero (lado conductor) F47 20
206
