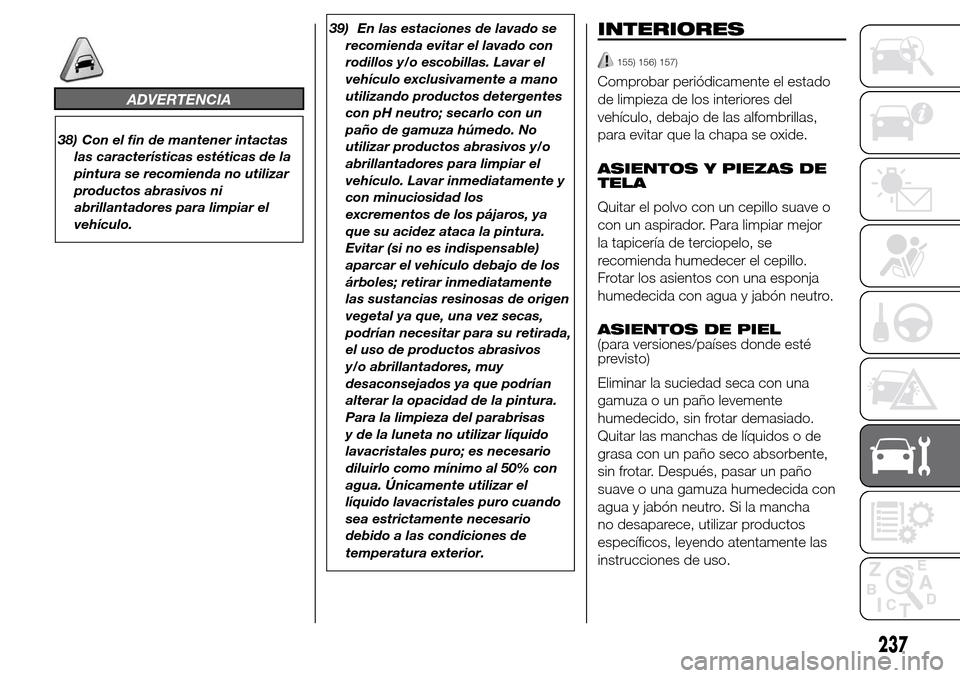

ADVERTENCIA
38) Con el fin de mantener intactas
las características estéticas de la
pintura se recomienda no utilizar
productos abrasivos ni
abrillantadores para limpiar el
vehículo.39) En las estaciones de lavado se
recomienda evitar el lavado con
rodillos y/o escobillas. Lavar el
vehículo exclusivamente a mano
utilizando productos detergentes
con pH neutro; secarlo con un
paño de gamuza húmedo. No
utilizar productos abrasivos y/o
abrillantadores para limpiar el
vehículo. Lavar inmediatamente y
con minuciosidad los
excrementos de los pájaros, ya
que su acidez ataca la pintura.
Evitar (si no es indispensable)
aparcar el vehículo debajo de los
árboles; retirar inmediatamente
las sustancias resinosas de origen
vegetal ya que, una vez secas,
podrían necesitar para su retirada,
el uso de productos abrasivos
y/o abrillantadores, muy
desaconsejados ya que podrían
alterar la opacidad de la pintura.
Para la limpieza del parabrisas
y de la luneta no utilizar líquido
lavacristales puro; es necesario
diluirlo como mínimo al 50% con
agua. Únicamente utilizar el
líquido lavacristales puro cuando
sea estrictamente necesario
debido a las condiciones de
temperatura exterior.
INTERIORES
155) 156) 157)
Comprobar periódicamente el estado
de limpieza de los interiores del
vehículo, debajo de las alfombrillas,
para evitar que la chapa se oxide.
ASIENTOS Y PIEZAS DE
TELA
Quitar el polvo con un cepillo suave o
con un aspirador. Para limpiar mejor
la tapicería de terciopelo, se
recomienda humedecer el cepillo.
Frotar los asientos con una esponja
humedecida con agua y jabón neutro.
ASIENTOS DE PIEL
(para versiones/países donde esté
previsto)
Eliminar la suciedad seca con una
gamuza o un paño levemente
humedecido, sin frotar demasiado.
Quitar las manchas de líquidos o de
grasa con un paño seco absorbente,
sin frotar. Después, pasar un paño
suave o una gamuza humedecida con
agua y jabón neutro. Si la mancha
no desaparece, utilizar productos
específicos, leyendo atentamente las
instrucciones de uso.
237

ADVERTENCIA No utilizar alcohol.
Asegurarse de que los productos
utilizados para la limpieza no contengan
alcohol ni derivados aunque sea en
concentraciones bajas.
PARTES DE PLÁSTICO Y
REVESTIDAS
Limpiar los plásticos interiores con un
paño, a poder ser de microfibra,
humedecido en una mezcla de agua y
jabón neutro no abrasivo. Para limpiar
manchas de grasa o difíciles de
eliminar, utilizar productos específicos
sin disolventes y diseñados para no
alterar ni el aspecto ni el color de los
componentes.
Para eliminar el polvo, utilizar un paño
de microfibra, que puede humedecerse
con agua. No se recomienda utilizar
pañuelos de papel que podrían dejar
residuos.
40)
PARTES REVESTIDAS
CON PIEL AUTÉNTICA
(para versiones/países donde esté
previsto)
Para limpiar estos componentes utilizar
sólo agua y jabón neutro. No utilizar
alcohol ni productos con base
alcohólica. Antes de utilizar productos
específicos para la limpieza de
interiores, asegurarse de que el
producto no contiene ni alcohol ni
sustancias con base alcohólica.
ADVERTENCIA
155) No utilizar productos
inflamables, como éter de
petróleo o gasolina rectificada,
para limpiar las partes interiores
del vehículo. Las cargas
electrostáticas que se generan
por fricción durante la limpieza
podrían provocar un incendio.156) No guardar bombonas de
aerosol en el vehículo: peligro de
explosión. Las bombonas aerosol
no deben exponerse a
temperaturas superiores a 50°C.
En el interior de un vehículo
expuesto al sol, la temperatura
puede superar ampliamente este
valor.
157) No debe haber ningún
obstáculo debajo de los pedales:
asegurarse de que las alfombrillas
estén bien extendidas y no
interfieran con los pedales.
ADVERTENCIA
40) No utilizar alcohol, gasolina ni
otros derivados para limpiar la
pantalla transparente del cuadro
de instrumentos y del salpicadero.
238
MANTENIMIENTO Y CUIDADOS

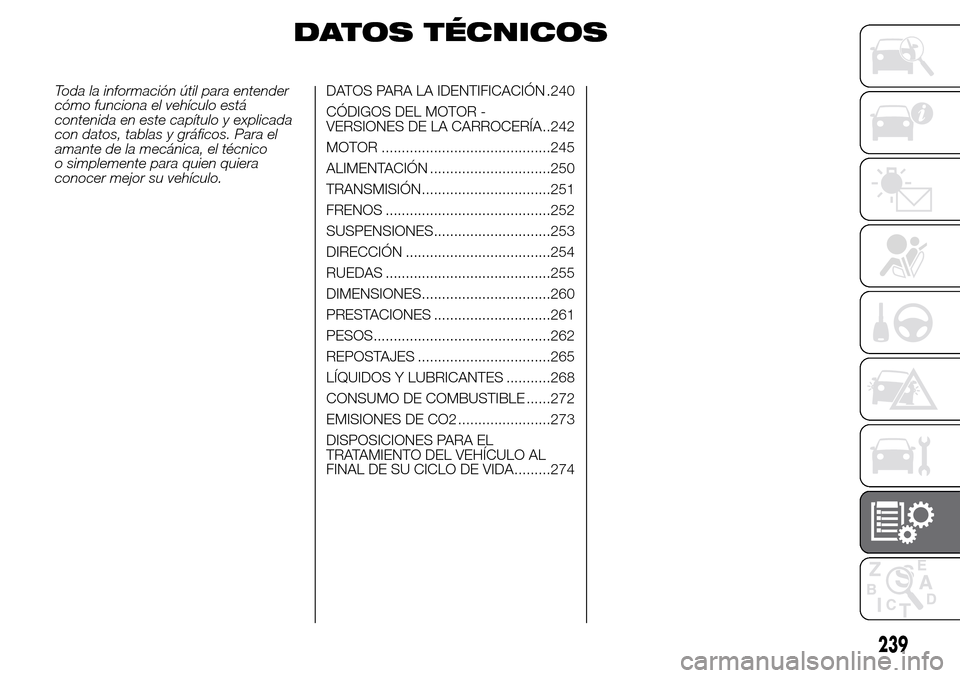

DATOS TÉCNICOS
Toda la información útil para entender
cómo funciona el vehículo está
contenida en este capítulo y explicada
con datos, tablas y gráficos. Para el
amante de la mecánica, el técnico
o simplemente para quien quiera
conocer mejor su vehículo.DATOS PARA LA IDENTIFICACIÓN .240
CÓDIGOS DEL MOTOR -
VERSIONES DE LA CARROCERÍA..242
MOTOR ..........................................245
ALIMENTACIÓN ..............................250
TRANSMISIÓN................................251
FRENOS .........................................252
SUSPENSIONES.............................253
DIRECCIÓN ....................................254
RUEDAS .........................................255
DIMENSIONES................................260
PRESTACIONES .............................261
PESOS............................................262
REPOSTAJES .................................265
LÍQUIDOS Y LUBRICANTES ...........268
CONSUMO DE COMBUSTIBLE ......272
EMISIONES DE CO2 .......................273
DISPOSICIONES PARA EL
TRATAMIENTO DEL VEHÍCULO AL
FINAL DE SU CICLO DE VIDA.........274
239

DATOS PARA LA
IDENTIFICACIÓN
Los datos de identificación del vehículo
son:
❒Placa de datos de identificación;
❒Marcado del bastidor;
❒Placa de identificación de la pintura
de la carrocería;
❒Marcado del motor.
PLACA DE DATOS DE
IDENTIFICACIÓN
Se aplica en el travesaño delantero del
compartimento del motor e indica los
siguientes datos fig. 196:
BNúmero de homologación.
CCódigo de identificación del tipo de
vehículo.
DNúmero de serie de fabricación del
bastidor.
EPeso máximo autorizado del vehículo
a plena carga.
FPeso máximo autorizado para el
vehículo a plena carga más el
remolque.
GPeso máximo autorizado sobre el
primer eje (delantero).
HPeso máximo autorizado sobre el
segundo eje (trasero).
ITipo motor.
LCódigo versión carrocería.
MNúmero para recambios.
NValor correcto del coeficiente de
humos (para motores diésel).MARCADO DEL
BASTIDOR
Está grabado en la superficie del
habitáculo, cerca del asiento delantero
derecho.
Para acceder, desplazar hacia delante
el portón A fig. 197.
El marcado incluye:
❒el tipo de vehículo (ZAR 940000);
❒el número de serie de fabricación del
bastidor.
196A0K0024197A0K0750
240
DATOS TÉCNICOS

DCódigo del color para retoques o
repintado.MARCADO DEL MOTOR
Está grabado en el bloque de cilindros
y muestra el tipo y el número de serie
de fabricación.
241

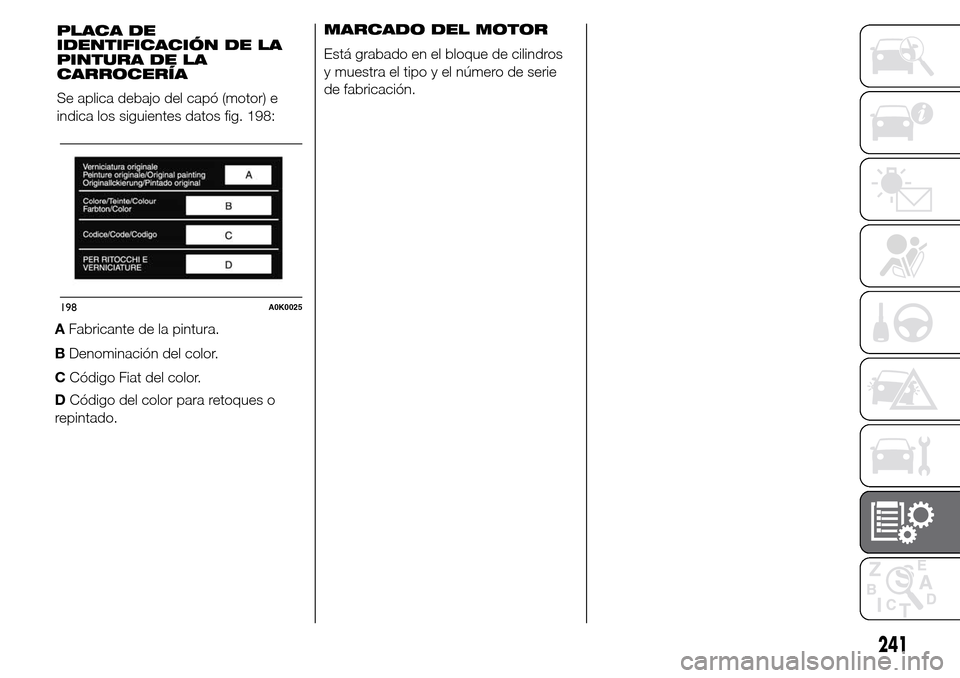

AFabricante de la pintura.
BDenominación del color.
CCódigo Fiat del color. PLACA DE
IDENTIFICACIÓN DE LA
PINTURA DE LA
CARROCERÍA
Se aplica debajo del capó (motor) e
indica los siguientes datos fig. 198:
198A0K0025

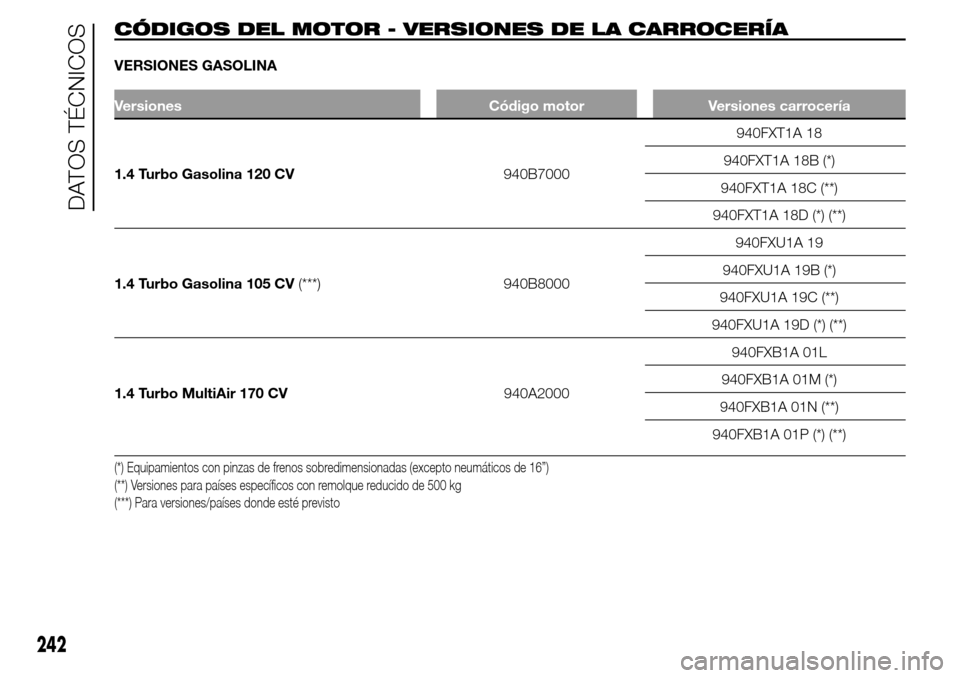

CÓDIGOS DEL MOTOR - VERSIONES DE LA CARROCERÍA
VERSIONES GASOLINA
Versiones Código motor Versiones carrocería
1.4 Turbo Gasolina 120 CV940B7000940FXT1A 18
940FXT1A 18B (*)
940FXT1A 18C (**)
940FXT1A 18D (*) (**)
1.4 Turbo Gasolina 105 CV(***) 940B8000940FXU1A 19
940FXU1A 19B (*)
940FXU1A 19C (**)
940FXU1A 19D (*) (**)
1.4 Turbo MultiAir 170 CV940A2000940FXB1A 01L
940FXB1A 01M (*)
940FXB1A 01N (**)
940FXB1A 01P (*) (**)
(*) Equipamientos con pinzas de frenos sobredimensionadas (excepto neumáticos de 16”)
(**) Versiones para países específicos con remolque reducido de 500 kg
(***) Para versiones/países donde esté previsto
242
DATOS TÉCNICOS

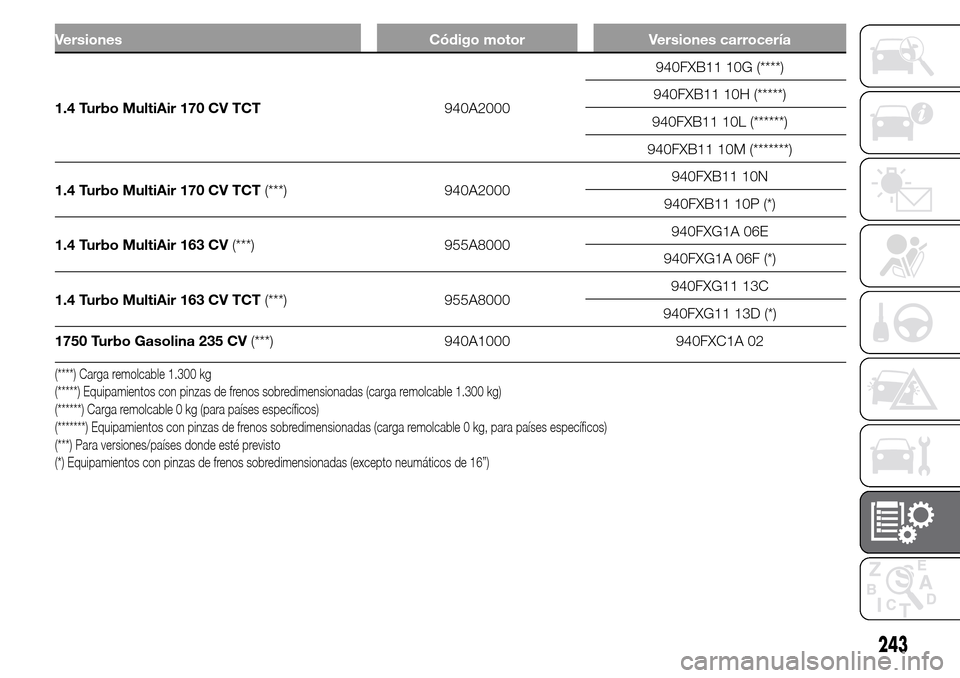

Versiones Código motor Versiones carrocería
1.4 Turbo MultiAir 170 CV TCT940A2000940FXB11 10G (****)
940FXB11 10H (*****)
940FXB11 10L (******)
940FXB11 10M (*******)
1.4 Turbo MultiAir 170 CV TCT(***) 940A2000940FXB11 10N
940FXB11 10P (*)
1.4 Turbo MultiAir 163 CV(***) 955A8000940FXG1A 06E
940FXG1A 06F (*)
1.4 Turbo MultiAir 163 CV TCT(***) 955A8000940FXG11 13C
940FXG11 13D (*)
1750 Turbo Gasolina 235 CV(***) 940A1000 940FXC1A 02
(****) Carga remolcable 1.300 kg
(*****) Equipamientos con pinzas de frenos sobredimensionadas (carga remolcable 1.300 kg)
(******) Carga remolcable 0 kg (para países específicos)
(*******) Equipamientos con pinzas de frenos sobredimensionadas (carga remolcable 0 kg, para países específicos)
(***) Para versiones/países donde esté previsto
(*) Equipamientos con pinzas de frenos sobredimensionadas (excepto neumáticos de 16”)
243

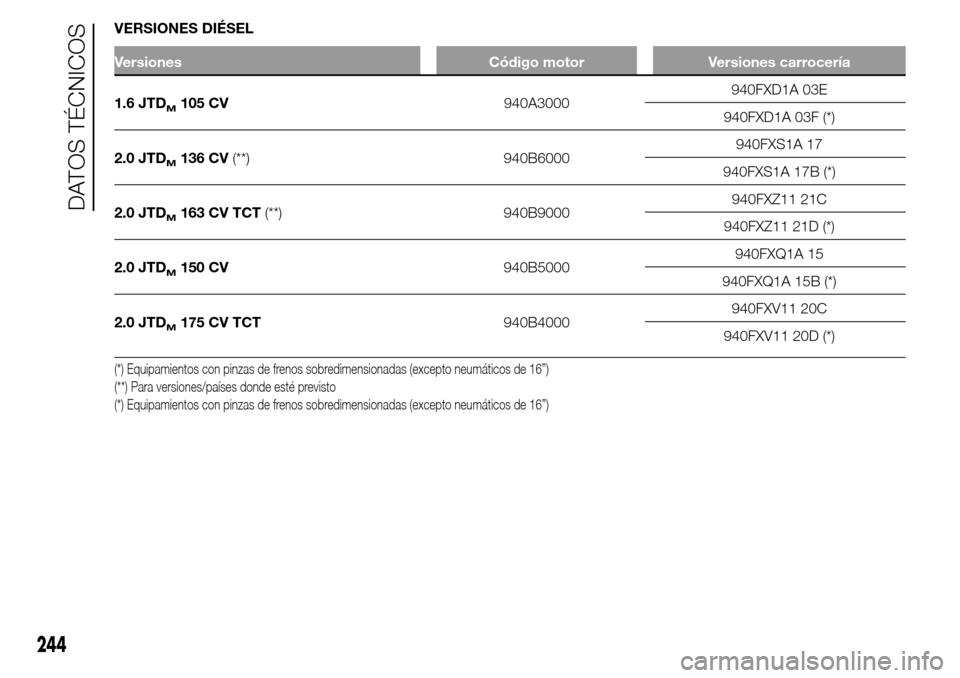

VERSIONES DIÉSEL
Versiones Código motor Versiones carrocería
1.6 JTDM105 CV940A3000940FXD1A 03E
940FXD1A 03F (*)
2.0 JTD
M136 CV(**) 940B6000940FXS1A 17
940FXS1A 17B (*)
2.0 JTD
M163 CV TCT(**) 940B9000940FXZ11 21C
940FXZ11 21D (*)
2.0 JTD
M150 CV940B5000940FXQ1A 15
940FXQ1A 15B (*)
2.0 JTD
M175 CV TCT940B4000940FXV11 20C
940FXV11 20D (*)
(*) Equipamientos con pinzas de frenos sobredimensionadas (excepto neumáticos de 16”)
(**) Para versiones/países donde esté previsto
(*) Equipamientos con pinzas de frenos sobredimensionadas (excepto neumáticos de 16”)
244
DATOS TÉCNICOS

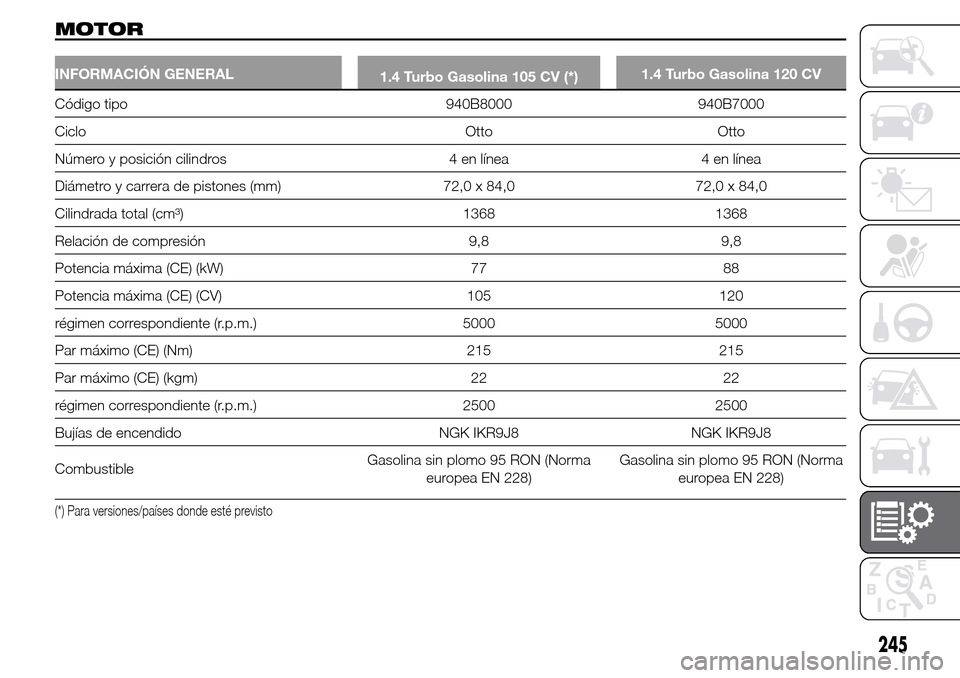

MOTOR
INFORMACIÓN GENERAL
1.4 Turbo Gasolina 105 CV (*)1.4 Turbo Gasolina 120 CV
Código tipo 940B8000 940B7000
Ciclo Otto Otto
Número y posición cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 72,0 x 84,0 72,0 x 84,0
Cilindrada total (cm³) 1368 1368
Relación de compresión 9,8 9,8
Potencia máxima (CE) (kW) 77 88
Potencia máxima (CE) (CV) 105 120
régimen correspondiente (r.p.m.) 5000 5000
Par máximo (CE) (Nm) 215 215
Par máximo (CE) (kgm) 22 22
régimen correspondiente (r.p.m.) 2500 2500
Bujías de encendido NGK IKR9J8 NGK IKR9J8
CombustibleGasolina sin plomo 95 RON (Norma
europea EN 228)Gasolina sin plomo 95 RON (Norma
europea EN 228)
(*) Para versiones/países donde esté previsto
245

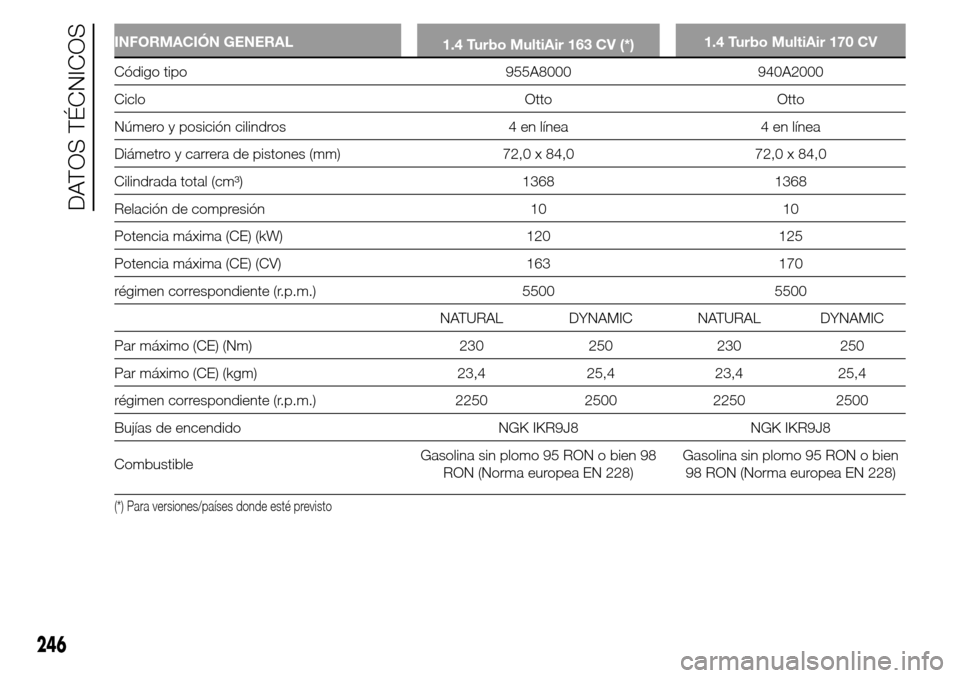

INFORMACIÓN GENERAL
1.4 Turbo MultiAir 163 CV (*)1.4 Turbo MultiAir 170 CV
Código tipo 955A8000 940A2000
Ciclo Otto Otto
Número y posición cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 72,0 x 84,0 72,0 x 84,0
Cilindrada total (cm³) 1368 1368
Relación de compresión 10 10
Potencia máxima (CE) (kW) 120 125
Potencia máxima (CE) (CV) 163 170
régimen correspondiente (r.p.m.) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Par máximo (CE) (Nm) 230 250 230 250
Par máximo (CE) (kgm) 23,4 25,4 23,4 25,4
régimen correspondiente (r.p.m.) 2250 2500 2250 2500
Bujías de encendido NGK IKR9J8 NGK IKR9J8
CombustibleGasolina sin plomo 95 RON o bien 98
RON (Norma europea EN 228)Gasolina sin plomo 95 RON o bien
98 RON (Norma europea EN 228)
(*) Para versiones/países donde esté previsto
246
