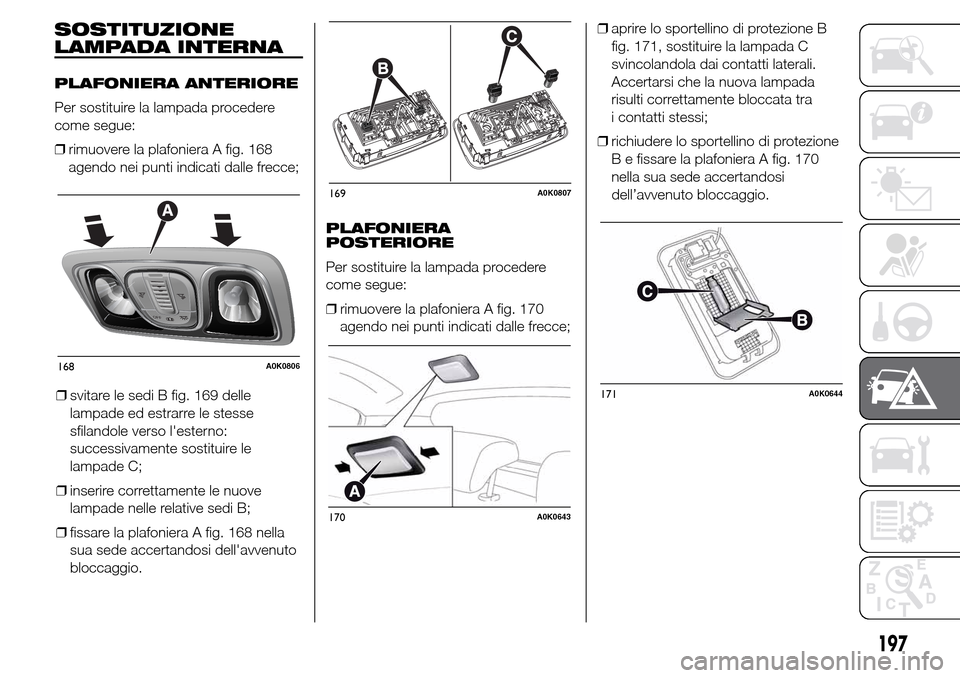

SOSTITUZIONE
LAMPADA INTERNA
PLAFONIERA ANTERIORE
Per sostituire la lampada procedere
come segue:
❒rimuovere la plafoniera A fig. 168
agendo nei punti indicati dalle frecce;
❒svitare le sedi B fig. 169 delle
lampade ed estrarre le stesse
sfilandole verso l'esterno:
successivamente sostituire le
lampade C;
❒inserire correttamente le nuove
lampade nelle relative sedi B;
❒fissare la plafoniera A fig. 168 nella
sua sede accertandosi dell'avvenuto
bloccaggio.PLAFONIERA
POSTERIORE
Per sostituire la lampada procedere
come segue:
❒rimuovere la plafoniera A fig. 170
agendo nei punti indicati dalle frecce;❒aprire lo sportellino di protezione B
fig. 171, sostituire la lampada C
svincolandola dai contatti laterali.
Accertarsi che la nuova lampada
risulti correttamente bloccata tra
i contatti stessi;
❒richiudere lo sportellino di protezione
B e fissare la plafoniera A fig. 170
nella sua sede accertandosi
dell’avvenuto bloccaggio.
168A0K0806
169A0K0807
170A0K0643
171A0K0644
197

PLAFONIERA
BAGAGLIAIO
Per sostituire la lampada procedere
come segue:
❒aprire il bagagliaio ed estrarre la
plafoniera A fig. 172 agendo nel
punto indicato dalla freccia;
❒aprire la protezione B fig. 173 e
sostituire la lampada;
❒richiudere la protezione B sul
trasparente;
❒rimontare la plafoniera A fig. 172
inserendola nella sua corretta
posizione prima da un lato e quindi
premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.PLAFONIERA CASSETTO
PORTAOGGETTI
Per sostituire la lampada procedere
come segue:
❒aprire il cassetto portaoggetti ed
estrarre la plafoniera A fig. 174;
❒aprire la protezione B e sostituire la
lampada;❒richiudere la protezione B sul
trasparente;
❒rimontare la plafoniera A inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di
bloccaggio.
PLAFONIERA LUCE DI
CORTESIA
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade
rivolgersi alla Rete Assistenziale Alfa
Romeo.
172A0K0645
173A0K0646
174A0K0647
198
IN EMERGENZA

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Quando un dispositivo non funziona
occorre verificare l'efficienza del relativo
fusibile di protezione: l'elemento
conduttore A fig. 175 non deve essere
interrotto.
29) 30)
In caso contrario occorre sostituire il
fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
130) 131) 132) 133) 134)
B = fusibile integro.
C = fusibile con elemento conduttore
interrotto.Per estrarre i fusibili utilizzare la pinzetta
A fig. 176 ubicata all’interno del
coperchio della centralina portafusibili
vano motore (per la rimozione del
coperchio vedere quanto descritto al
paragrafo “Centralina vano motore”).VERSIONI CON CAMBIO
AUTOMATICO "ALFA
TCT"
(per versioni/mercati, dove previsto)
I componenti del cambio Alfa TCT sono
protetti da specifici fusibili. Per
l’eventuale sostituzione rivolgersi alla
Rete Assistenziale Alfa Romeo.
175A0K0523
176A0K0524
199

ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre
centraline ubicate nel vano motore,
sulla plancia portastrumenti e all’interno
del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria fig.
178: per accedere ai fusibili svitare le
viti A fig. 177 e togliere il coperchio B.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del
coperchio.
Dopo aver sostituito un fusibile
accertarsi di aver chiuso bene il
coperchio B della centralina fusibili.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
200
IN EMERGENZA

Centralina plancia
portastrumenti
Per accedere ai fusibili fig. 180 inserire
una mano nella sede A fig. 179 e
abbassare lo sportello B.
179A0K0527
180A0K0244
201

Centralina bagagliaio
La centralina portafusibili (fig. 181) è
ubicata sul lato sinistro del bagagliaio al
di sotto del rivestimento laterale.
Per accedervi rivolgersi alla Rete
Assistenziale Alfa Romeo.
181A0K0529
202
IN EMERGENZA

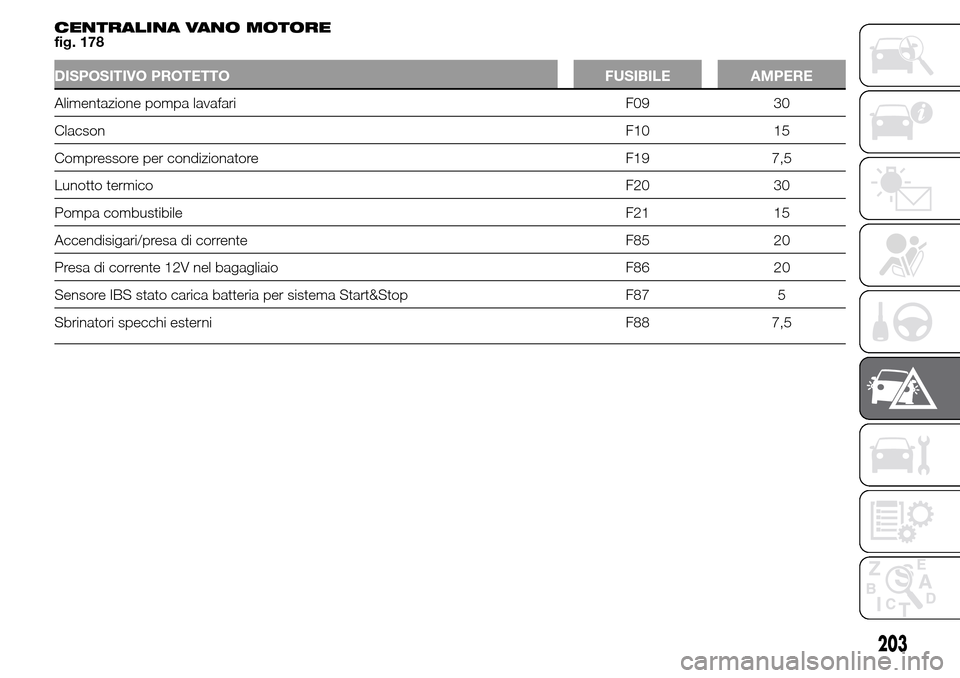

CENTRALINA VANO MOTORE
fig. 178
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Alimentazione pompa lavafari F09 30
ClacsonF10 15
Compressore per condizionatore F19 7,5
Lunotto termicoF20 30
Pompa combustibile F21 15
Accendisigari/presa di corrente F85 20
Presa di corrente 12V nel bagagliaio F86 20
Sensore IBS stato carica batteria per sistema Start&Stop F87 5
Sbrinatori specchi esterni F88 7,5
203

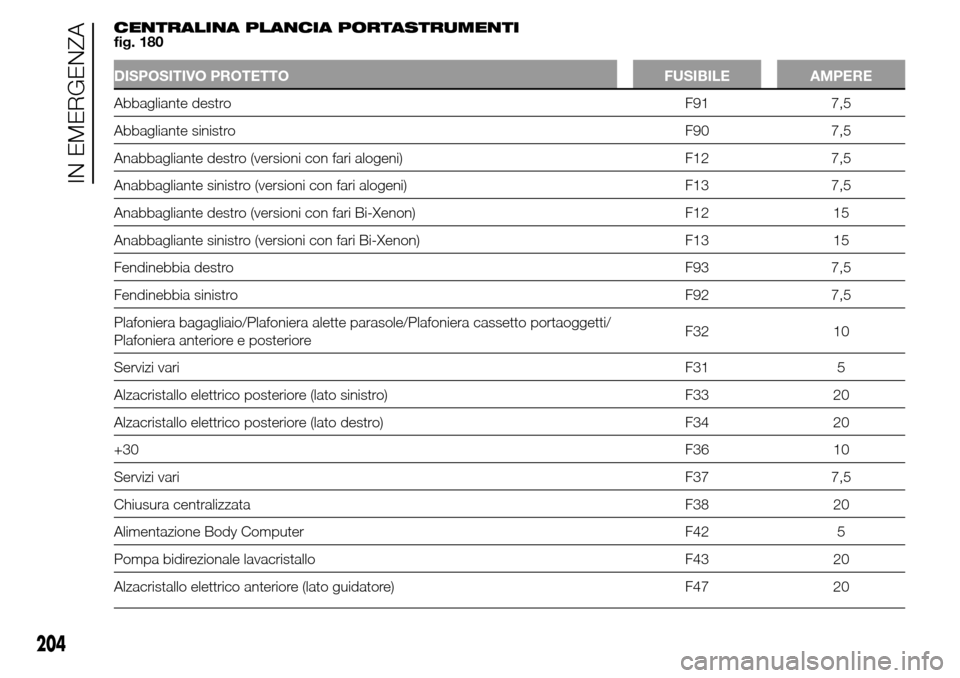

CENTRALINA PLANCIA PORTASTRUMENTI
fig. 180
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Abbagliante destro F91 7,5
Abbagliante sinistro F90 7,5
Anabbagliante destro (versioni con fari alogeni) F12 7,5
Anabbagliante sinistro (versioni con fari alogeni) F13 7,5
Anabbagliante destro (versioni con fari Bi-Xenon) F12 15
Anabbagliante sinistro (versioni con fari Bi-Xenon) F13 15
Fendinebbia destro F93 7,5
Fendinebbia sinistro F92 7,5
Plafoniera bagagliaio/Plafoniera alette parasole/Plafoniera cassetto portaoggetti/
Plafoniera anteriore e posterioreF32 10
Servizi variF31 5
Alzacristallo elettrico posteriore (lato sinistro) F33 20
Alzacristallo elettrico posteriore (lato destro) F34 20
+30F36 10
Servizi variF37 7,5
Chiusura centralizzata F38 20
Alimentazione Body Computer F42 5
Pompa bidirezionale lavacristallo F43 20
Alzacristallo elettrico anteriore (lato guidatore) F47 20
204
IN EMERGENZA

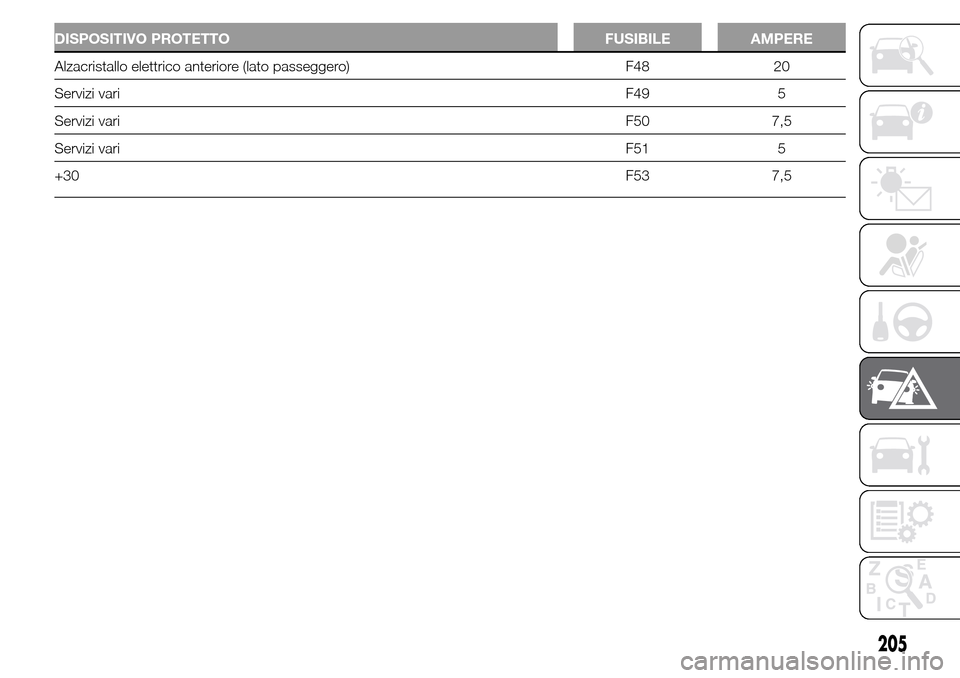

DISPOSITIVO PROTETTO FUSIBILE AMPERE
Alzacristallo elettrico anteriore (lato passeggero) F48 20
Servizi variF49 5
Servizi variF50 7,5
Servizi variF51 5
+30F53 7,5
205

CENTRALINA BAGAGLIAIO
fig. 181
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Movimentazione sedile anteriore lato sinistro F1 15
Movimentazione sedile anteriore lato destro F2 15
Tetto apribile elettrico F3 15
Riscaldamento sedili anteriori F5 15
Amplificatore BOSE + Subwoofer F6 20
AVVERTENZA
