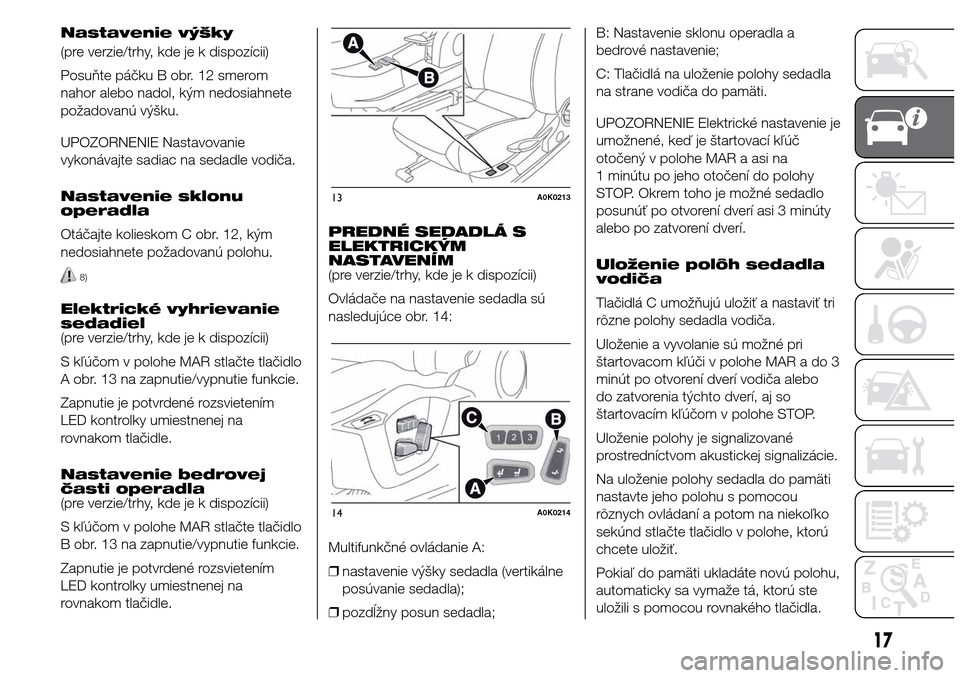

Page 21 of 276
Nastavenie výšky
(pre verzie/trhy, kde je k dispozícii)
Posuňte páčku B obr. 12 smerom
nahor alebo nadol, kým nedosiahnete
požadovanú výšku.
UPOZORNENIE Nastavovanie
vykonávajte sadiac na sedadle vodiča.
Nastavenie sklonu
operadla
Otáčajte kolieskom C obr. 12, kým
nedosiahnete požadovanú polohu.
8)
Elektrické vyhrievanie
sedadiel
(pre verzie/trhy, kde je k dispozícii)
S kľúčom v polohe MAR stlačte tlačidlo
A obr. 13 na zapnutie/vypnutie funkcie.
Zapnutie je potvrdené rozsvietením
LED kontrolky umiestnenej na
rovnakom tlačidle.
Nastavenie bedrovej
časti operadla
(pre verzie/trhy, kde je k dispozícii)
S kľúčom v polohe MAR stlačte tlačidlo
B obr. 13 na zapnutie/vypnutie funkcie.
Zapnutie je potvrdené rozsvietením
LED kontrolky umiestnenej na
rovnakom tlačidle.PREDNÉ SEDADLÁ S
ELEKTRICKÝM
NASTAVENÍM
(pre verzie/trhy, kde je k dispozícii)
Ovládače na nastavenie sedadla sú
nasledujúce obr. 14:
Multifunkčné ovládanie A:
❒nastavenie výšky sedadla (vertikálne
posúvanie sedadla);
❒pozdĺžny posun sedadla;B: Nastavenie sklonu operadla a
bedrové nastavenie;
C: Tlačidlá na uloženie polohy sedadla
na strane vodiča do pamäti.
UPOZORNENIE Elektrické nastavenie je
umožnené, keď je štartovací kľúč
otočený v polohe MAR a asi na
1 minútu po jeho otočení do polohy
STOP. Okrem toho je možné sedadlo
posunúť po otvorení dverí asi 3 minúty
alebo po zatvorení dverí.
Uloženie polôh sedadla
vodiča
Tlačidlá C umožňujú uložiť a nastaviť tri
rôzne polohy sedadla vodiča.
Uloženie a vyvolanie sú možné pri
štartovacom kľúči v polohe MAR a do 3
minút po otvorení dverí vodiča alebo
do zatvorenia týchto dverí, aj so
štartovacím kľúčom v polohe STOP.
Uloženie polohy je signalizované
prostredníctvom akustickej signalizácie.
Na uloženie polohy sedadla do pamäti
nastavte jeho polohu s pomocou
rôznych ovládaní a potom na niekoľko
sekúnd stlačte tlačidlo v polohe, ktorú
chcete uložiť.
Pokiaľ do pamäti ukladáte novú polohu,
automaticky sa vymaže tá, ktorú ste
uložili s pomocou rovnakého tlačidla.
13A0K0213
14A0K0214
17

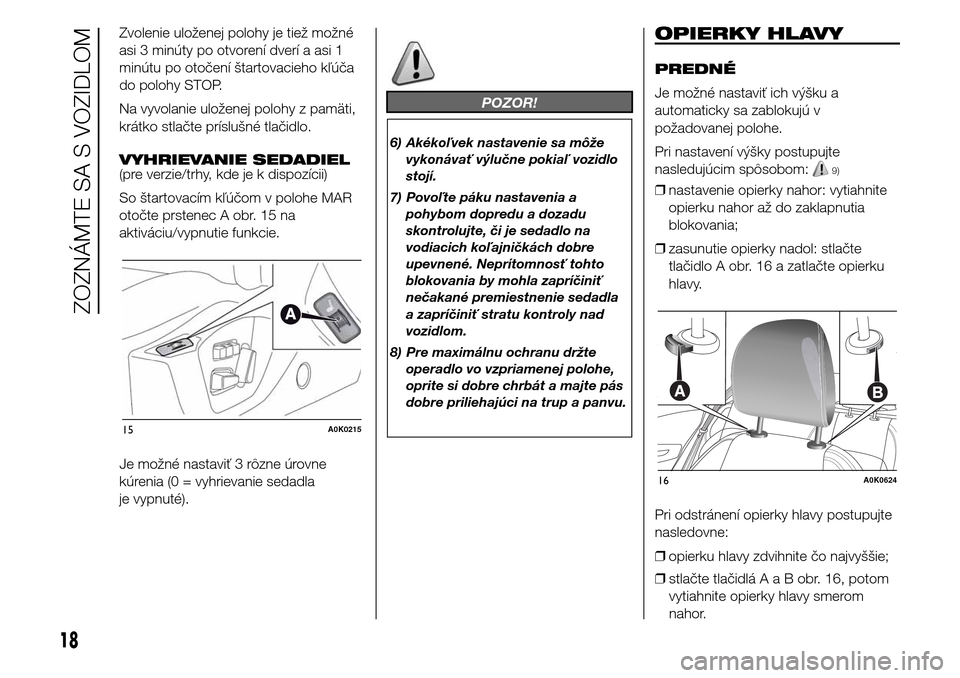

Page 22 of 276
Zvolenie uloženej polohy je tiež možné
asi 3 minúty po otvorení dverí a asi 1
minútu po otočení štartovacieho kľúča
do polohy STOP.
Na vyvolanie uloženej polohy z pamäti,
krátko stlačte príslušné tlačidlo.
VYHRIEVANIE SEDADIEL
(pre verzie/trhy, kde je k dispozícii)
So štartovacím kľúčom v polohe MAR
otočte prstenec A obr. 15 na
aktiváciu/vypnutie funkcie.
Je možné nastaviť 3 rôzne úrovne
kúrenia (0 = vyhrievanie sedadla
je vypnuté).
POZOR!
6) Akékoľvek nastavenie sa môže
vykonávať výlučne pokiaľ vozidlo
stojí.
7) Povoľte páku nastavenia a
pohybom dopredu a dozadu
skontrolujte, či je sedadlo na
vodiacich koľajničkách dobre
upevnené. Neprítomnosť tohto
blokovania by mohla zapríčiniť
nečakané premiestnenie sedadla
a zapríčiniť stratu kontroly nad
vozidlom.
8) Pre maximálnu ochranu držte
operadlo vo vzpriamenej polohe,
oprite si dobre chrbát a majte pás
dobre priliehajúci na trup a panvu.
OPIERKY HLAVY
PREDNÉ
Je možné nastaviť ich výšku a
automaticky sa zablokujú v
požadovanej polohe.
Pri nastavení výšky postupujte
nasledujúcim spôsobom:
9)
❒nastavenie opierky nahor: vytiahnite
opierku nahor až do zaklapnutia
blokovania;
❒zasunutie opierky nadol: stlačte
tlačidlo A obr. 16 a zatlačte opierku
hlavy.
Pri odstránení opierky hlavy postupujte
nasledovne:
❒opierku hlavy zdvihnite čo najvyššie;
15A0K0215
16A0K0624
18
ZOZNÁMTE SA S VOZIDLOM
❒stlačte tlačidláAaBobr.16,potom
vytiahnite opierky hlavy smerom
nahor.

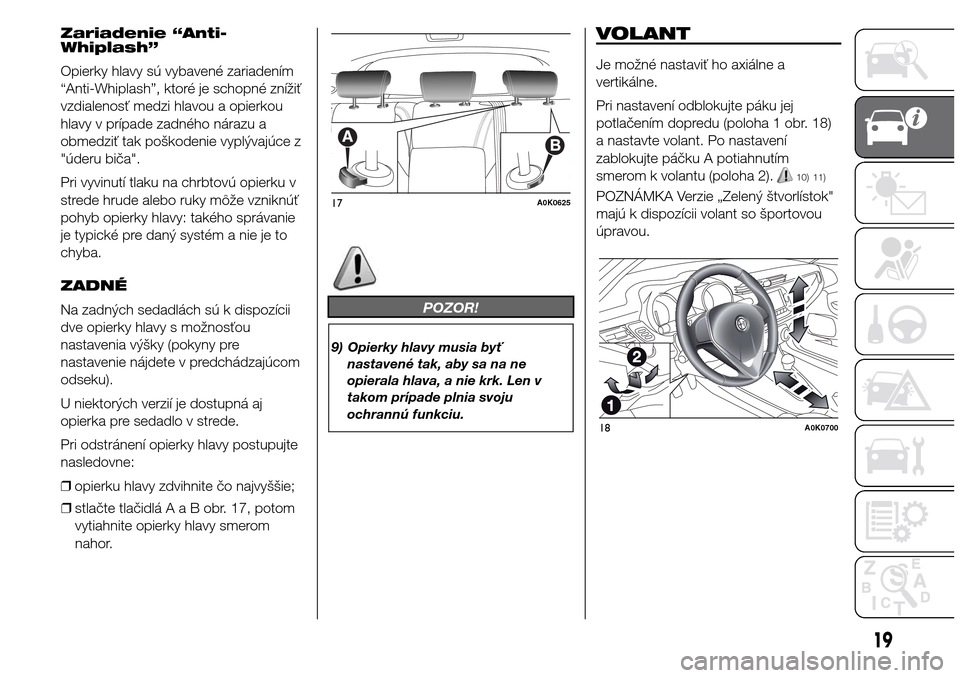

Page 23 of 276
Zariadenie “Anti-
Whiplash”
Opierky hlavy sú vybavené zariadením
“Anti-Whiplash”, ktoré je schopné znížiť
vzdialenosť medzi hlavou a opierkou
hlavy v prípade zadného nárazu a
obmedziť tak poškodenie vyplývajúce z
"úderu biča".
Pri vyvinutí tlaku na chrbtovú opierku v
strede hrude alebo ruky môže vzniknúť
pohyb opierky hlavy: takého správanie
je typické pre daný systém a nie je to
chyba.
ZADNÉ
Na zadných sedadlách sú k dispozícii
dve opierky hlavy s možnosťou
nastavenia výšky (pokyny pre
nastavenie nájdete v predchádzajúcom
odseku).
U niektorých verzií je dostupná aj
opierka pre sedadlo v strede.
Pri odstránení opierky hlavy postupujte
nasledovne:
❒opierku hlavy zdvihnite čo najvyššie;
❒stlačte tlačidláAaBobr.17,potom
vytiahnite opierky hlavy smerom
nahor.
POZOR!
9) Opierky hlavy musia byť
nastavené tak, aby sa na ne
opierala hlava, a nie krk. Len v
takom prípade plnia svoju
ochrannú funkciu.
VOLANT
Je možné nastaviť ho axiálne a
vertikálne.
Pri nastavení odblokujte páku jej
potlačením dopredu (poloha 1 obr. 18)
a nastavte volant. Po nastavení
zablokujte páčku A potiahnutím
smerom k volantu (poloha 2).
10) 11)
POZNÁMKA Verzie „Zelený štvorlístok"
majú k dispozícii volant so športovou
úpravou.17A0K0625
18A0K0700
19

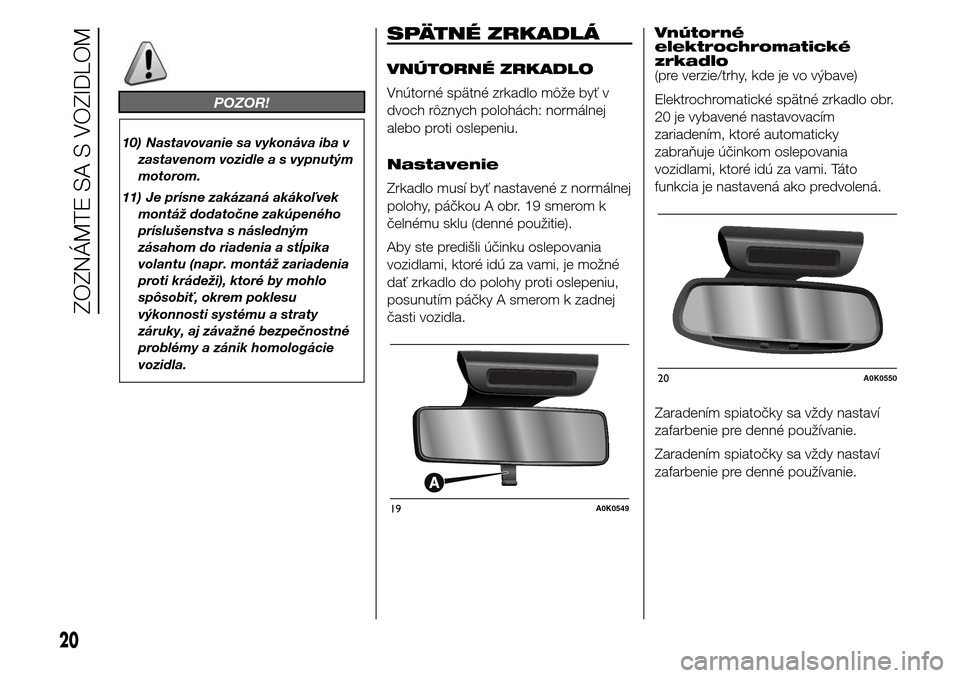

Page 24 of 276
POZOR!
10) Nastavovanie sa vykonáva iba v
zastavenom vozidle a s vypnutým
motorom.
11) Je prísne zakázaná akákoľvek
montáž dodatočne zakúpeného
príslušenstva s následným
zásahom do riadenia a stĺpika
volantu (napr. montáž zariadenia
proti krádeži), ktoré by mohlo
spôsobiť, okrem poklesu
výkonnosti systému a straty
záruky, aj závažné bezpečnostné
problémy a zánik homologácie
vozidla.
SPÄTNÉ ZRKADLÁ
VNÚTORNÉ ZRKADLO
Vnútorné spätné zrkadlo môže byť v
dvoch rôznych polohách: normálnej
alebo proti oslepeniu.
Nastavenie
Zrkadlo musí byť nastavené z normálnej
polohy, páčkou A obr. 19 smerom k
čelnému sklu (denné použitie).
Aby ste predišli účinku oslepovania
vozidlami, ktoré idú za vami, je možné
dať zrkadlo do polohy proti oslepeniu,
posunutím páčky A smerom k zadnej
časti vozidla.Vnútorné
elektrochromatické
zrkadlo
(pre verzie/trhy, kde je vo výbave)
Elektrochromatické spätné zrkadlo obr.
20 je vybavené nastavovacím
zariadením, ktoré automaticky
zabraňuje účinkom oslepovania
vozidlami, ktoré idú za vami. Táto
funkcia je nastavená ako predvolená.
Zaradením spiatočky sa vždy nastaví
zafarbenie pre denné používanie.
Zaradením spiatočky sa vždy nastaví
zafarbenie pre denné používanie.
19A0K0549
20A0K0550
20
ZOZNÁMTE SA S VOZIDLOM

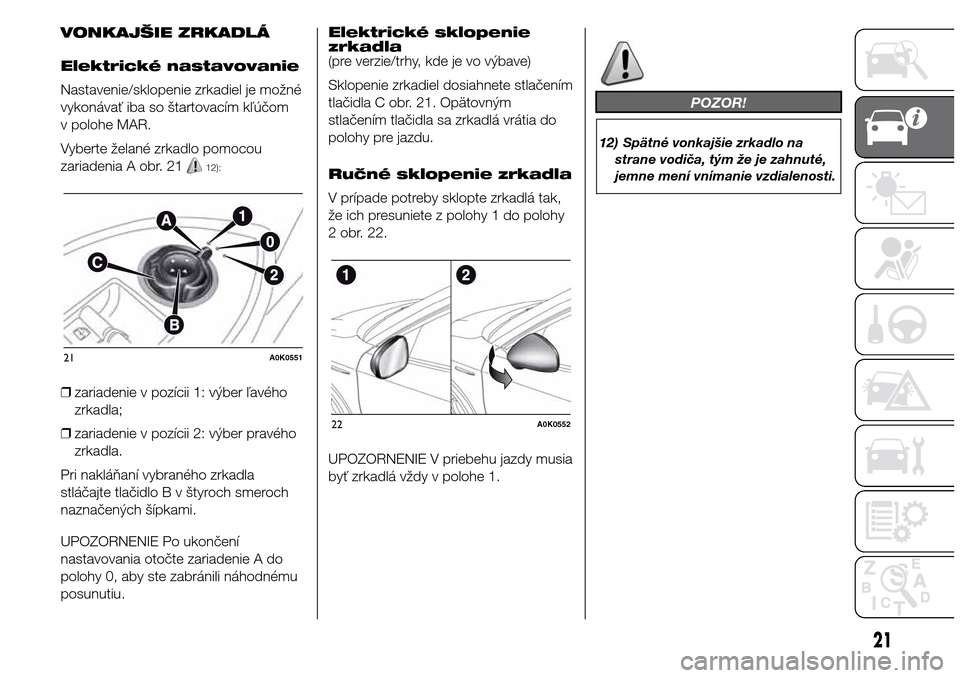

Page 25 of 276
VONKAJŠIE ZRKADLÁ
Elektrické nastavovanie
Nastavenie/sklopenie zrkadiel je možné
vykonávať iba so štartovacím kľúčom
v polohe MAR.
Vyberte želané zrkadlo pomocou
zariadenia A obr. 21
12):
❒zariadenie v pozícii 1: výber ľavého
zrkadla;
❒zariadenie v pozícii 2: výber pravého
zrkadla.
Pri nakláňaní vybraného zrkadla
stláčajte tlačidlo B v štyroch smeroch
naznačených šípkami.
UPOZORNENIE Po ukončení
nastavovania otočte zariadenie A do
polohy 0, aby ste zabránili náhodnému
posunutiu.Elektrické sklopenie
zrkadla
(pre verzie/trhy, kde je vo výbave)
Sklopenie zrkadiel dosiahnete stlačením
tlačidla C obr. 21. Opätovným
stlačením tlačidla sa zrkadlá vrátia do
polohy pre jazdu.
Ručné sklopenie zrkadla
V prípade potreby sklopte zrkadlá tak,
že ich presuniete z polohy 1 do polohy
2 obr. 22.
UPOZORNENIE V priebehu jazdy musia
byť zrkadlá vždy v polohe 1.
POZOR!
12) Spätné vonkajšie zrkadlo na
strane vodiča, tým že je zahnuté,
jemne mení vnímanie vzdialenosti.
21A0K0551
22A0K0552
21
Page 26 of 276

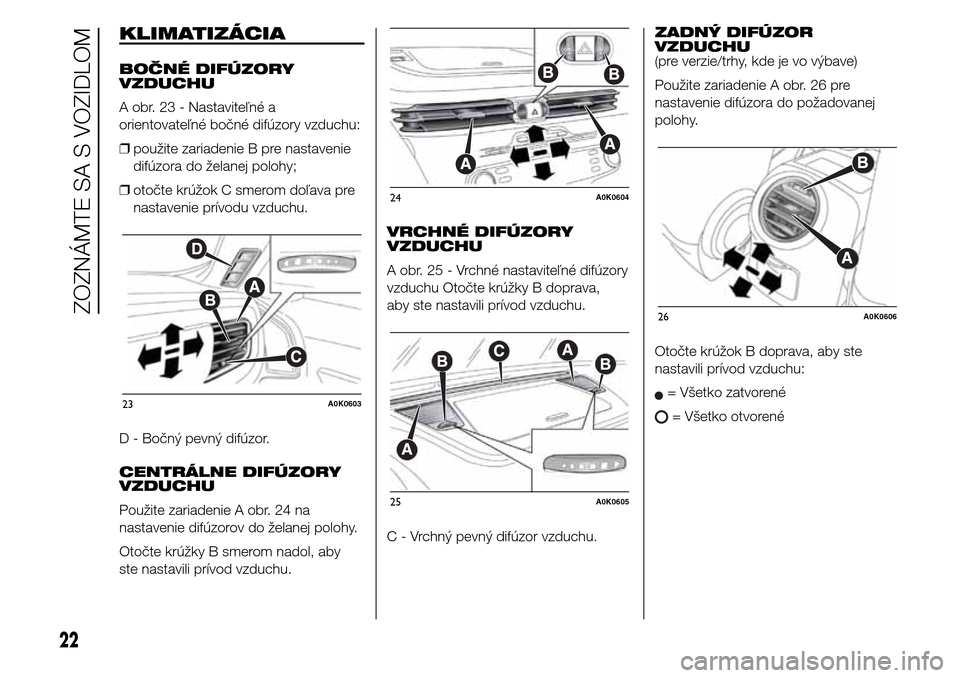

KLIMATIZÁCIA
BOČNÉ DIFÚZORY
VZDUCHU
A obr. 23 - Nastaviteľné a
orientovateľné bočné difúzory vzduchu:
❒použite zariadenie B pre nastavenie
difúzora do želanej polohy;
❒otočte krúžok C smerom doľava pre
nastavenie prívodu vzduchu.
D - Bočný pevný difúzor.
CENTRÁLNE DIFÚZORY
VZDUCHU
Použite zariadenie A obr. 24 na
nastavenie difúzorov do želanej polohy.
Otočte krúžky B smerom nadol, aby
ste nastavili prívod vzduchu.VRCHNÉ DIFÚZORY
VZDUCHU
A obr. 25 - Vrchné nastaviteľné difúzory
vzduchu Otočte krúžky B doprava,
aby ste nastavili prívod vzduchu.
C - Vrchný pevný difúzor vzduchu.ZADNÝ DIFÚZOR
VZDUCHU
(pre verzie/trhy, kde je vo výbave)
Použite zariadenie A obr. 26 pre
nastavenie difúzora do požadovanej
polohy.
Otočte krúžok B doprava, aby ste
nastavili prívod vzduchu:
= Všetko zatvorené
= Všetko otvorené23A0K0603
24A0K0604
25A0K0605
26A0K0606
22
ZOZNÁMTE SA S VOZIDLOM
Page 27 of 276

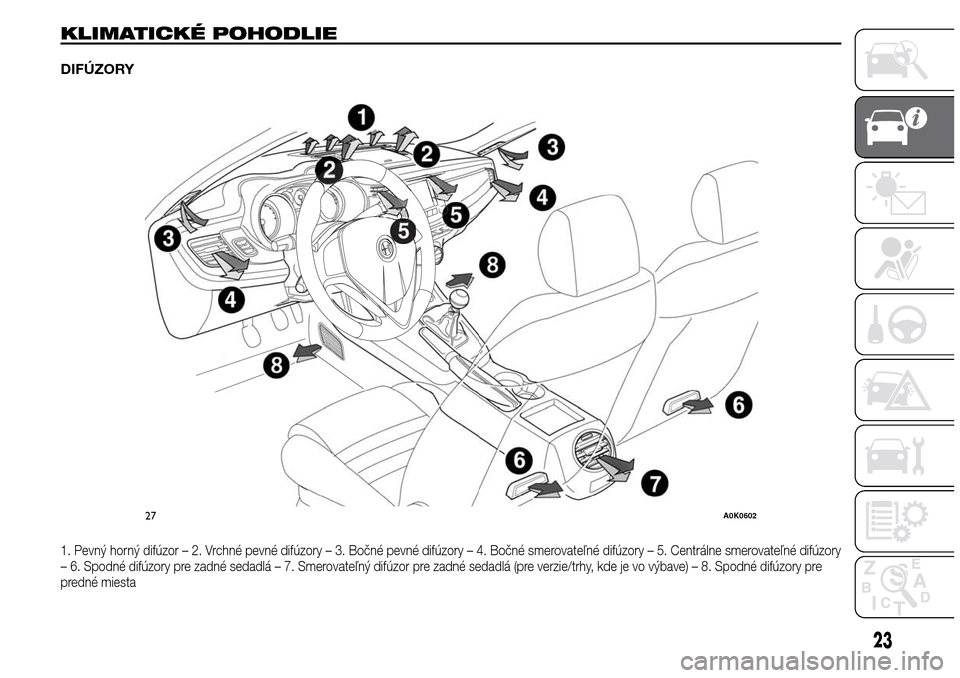

KLIMATICKÉ POHODLIE
DIFÚZORY
1. Pevný horný difúzor – 2. Vrchné pevné difúzory – 3. Bočné pevné difúzory – 4. Bočné smerovateľné difúzory – 5. Centrálne smerovateľné difúzory
– 6. Spodné difúzory pre zadné sedadlá – 7. Smerovateľný difúzor pre zadné sedadlá (pre verzie/trhy, kde je vo výbave) – 8. Spodné difúzory pre
predné miesta
27A0K0602
23

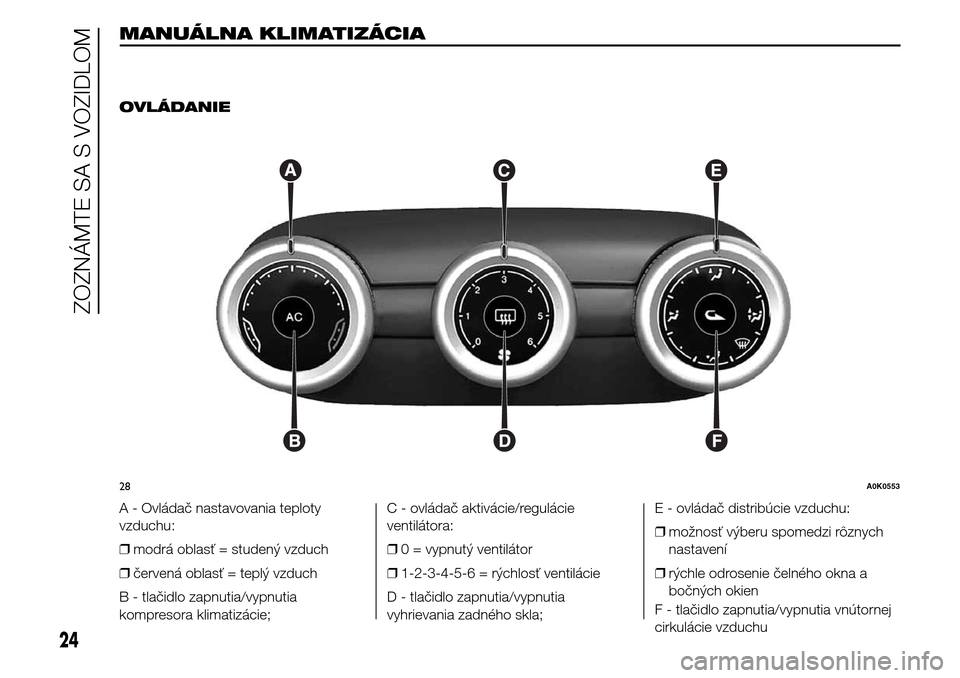

Page 28 of 276
MANUÁLNA
KLIMATIZÁCIA
.
OVLÁDANIE
A - Ovládač nastavovania teploty
vzduchu:
❒modrá oblasť = studený vzduch
❒červená oblasť = teplý vzduch
B - tlačidlo zapnutia/vypnutia
kompresora klimatizácie;C - ovládač aktivácie/regulácie
ventilátora:
❒0 = vypnutý ventilátor
❒1-2-3-4-5-6 = rýchlosť ventilácie
D - tlačidlo zapnutia/vypnutia
vyhrievania zadného skla;E - ovládač distribúcie vzduchu:
❒možnosť výberu spomedzi rôznych
nastavení
❒rýchle odrosenie čelného okna a
bočných okien
28A0K0553
24
ZOZNÁMTE SA S VOZIDLOM
F - tlačidlo zapnutia/vypnutia vnútornej
cirkulácie vzduchu

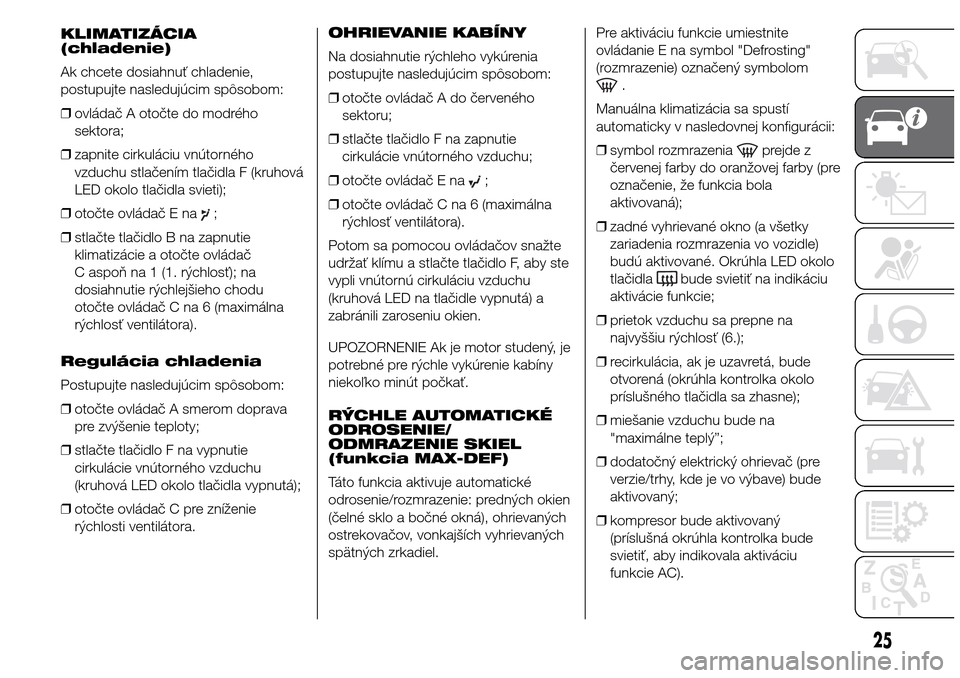

Page 29 of 276
KLIMATIZÁCIA
(chladenie)
Ak chcete dosiahnuť chladenie,
postupujte nasledujúcim spôsobom:
❒ovládač A otočte do modrého
sektora;
❒zapnite cirkuláciu vnútorného
vzduchu stlačením tlačidla F (kruhová
LED okolo tlačidla svieti);
❒otočte ovládač E na
;
❒stlačte tlačidlo B na zapnutie
klimatizácie a otočte ovládač
C aspoň na 1 (1. rýchlosť); na
dosiahnutie rýchlejšieho chodu
otočte ovládač C na 6 (maximálna
rýchlosť ventilátora).
Regulácia chladenia
Postupujte nasledujúcim spôsobom:
❒otočte ovládač A smerom doprava
pre zvýšenie teploty;
❒stlačte tlačidlo F na vypnutie
cirkulácie vnútorného vzduchu
(kruhová LED okolo tlačidla vypnutá);
❒otočte ovládač C pre zníženie
rýchlosti ventilátora.OHRIEVANIE KABÍNY
Na dosiahnutie rýchleho vykúrenia
postupujte nasledujúcim spôsobom:
❒otočte ovládač A do červeného
sektoru;
❒stlačte tlačidlo F na zapnutie
cirkulácie vnútorného vzduchu;
❒otočte ovládač E na
;
❒otočte ovládač C na 6 (maximálna
rýchlosť ventilátora).
Potom sa pomocou ovládačov snažte
udržať klímu a stlačte tlačidlo F, aby ste
vypli vnútornú cirkuláciu vzduchu
(kruhová LED na tlačidle vypnutá) a
zabránili zaroseniu okien.
UPOZORNENIE Ak je motor studený, je
potrebné pre rýchle vykúrenie kabíny
niekoľko minút počkať.
RÝCHLE AUTOMATICKÉ
ODROSENIE/
ODMRAZENIE SKIEL
(funkcia MAX-DEF)
Táto funkcia aktivuje automatické
odrosenie/rozmrazenie: predných okien
(čelné sklo a bočné okná), ohrievaných
ostrekovačov, vonkajších vyhrievaných
spätných zrkadiel.Pre aktiváciu funkcie umiestnite
ovládanie E na symbol "Defrosting"
(rozmrazenie) označený symbolom
.
Manuálna klimatizácia sa spustí
automaticky v nasledovnej konfigurácii:
❒symbol rozmrazenia
prejde z
červenej farby do oranžovej farby (pre
označenie, že funkcia bola
aktivovaná);
❒zadné vyhrievané okno (a všetky
zariadenia rozmrazenia vo vozidle)
budú aktivované. Okrúhla LED okolo
tlačidla
bude svietiť na indikáciu
aktivácie funkcie;
❒prietok vzduchu sa prepne na
najvyššiu rýchlosť (6.);
❒recirkulácia, ak je uzavretá, bude
otvorená (okrúhla kontrolka okolo
príslušného tlačidla sa zhasne);
❒miešanie vzduchu bude na
"maximálne teplý”;
❒dodatočný elektrický ohrievač (pre
verzie/trhy, kde je vo výbave) bude
aktivovaný;
❒kompresor bude aktivovaný
(príslušná okrúhla kontrolka bude
svietiť, aby indikovala aktiváciu
funkcie AC).
25
Page 30 of 276

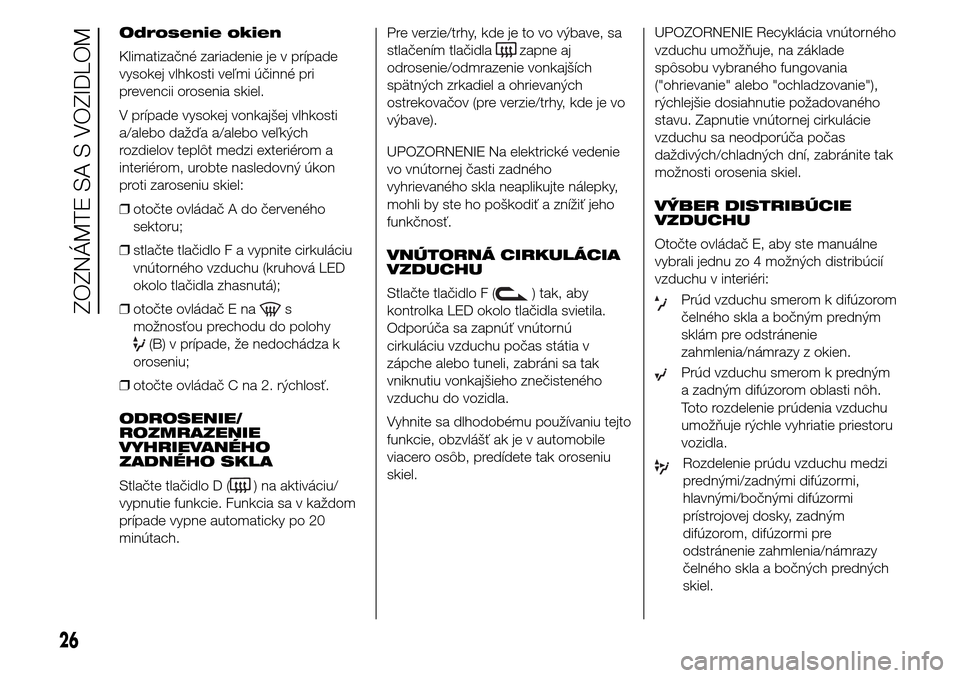

Odrosenie okien
Klimatizačné zariadenie je v prípade
vysokej vlhkosti veľmi účinné pri
prevencii orosenia skiel.
V prípade vysokej vonkajšej vlhkosti
a/alebo dažďa a/alebo veľkých
rozdielov teplôt medzi exteriérom a
interiérom, urobte nasledovný úkon
proti zaroseniu skiel:
❒otočte ovládač A do červeného
sektoru;
❒stlačte tlačidlo F a vypnite cirkuláciu
vnútorného vzduchu (kruhová LED
okolo tlačidla zhasnutá);
❒otočte ovládač E na
s
možnosťou prechodu do polohy
(B) v prípade, že nedochádza k
oroseniu;
❒otočte ovládač C na 2. rýchlosť.
ODROSENIE/
ROZMRAZENIE
VYHRIEVANÉHO
ZADNÉHO SKLA
Stlačte tlačidlo D (
) na aktiváciu/
vypnutie funkcie. Funkcia sa v každom
prípade vypne automaticky po 20
minútach.Pre verzie/trhy, kde je to vo výbave, sa
stlačením tlačidla
zapne aj
odrosenie/odmrazenie vonkajších
spätných zrkadiel a ohrievaných
ostrekovačov (pre verzie/trhy, kde je vo
výbave).
UPOZORNENIE Na elektrické vedenie
vo vnútornej časti zadného
vyhrievaného skla neaplikujte nálepky,
mohli by ste ho poškodiť a znížiť jeho
funkčnosť.
VNÚTORNÁ CIRKULÁCIA
VZDUCHU
Stlačte tlačidlo F (
) tak, aby
kontrolka LED okolo tlačidla svietila.
Odporúča sa zapnúť vnútornú
cirkuláciu vzduchu počas státia v
zápche alebo tuneli, zabráni sa tak
vniknutiu vonkajšieho znečisteného
vzduchu do vozidla.
Vyhnite sa dlhodobému používaniu tejto
funkcie, obzvlášť ak je v automobile
viacero osôb, predídete tak oroseniu
skiel.UPOZORNENIE Recyklácia vnútorného
vzduchu umožňuje, na základe
spôsobu vybraného fungovania
("ohrievanie" alebo "ochladzovanie"),
rýchlejšie dosiahnutie požadovaného
stavu. Zapnutie vnútornej cirkulácie
vzduchu sa neodporúča počas
daždivých/chladných dní, zabránite tak
možnosti orosenia skiel.
VÝBER DISTRIBÚCIE
VZDUCHU
Otočte ovládač E, aby ste manuálne
vybrali jednu zo 4 možných distribúcií
vzduchu v interiéri:Prúd vzduchu smerom k difúzorom
čelného skla a bočným predným
sklám pre odstránenie
zahmlenia/námrazy z okien.
Prúd vzduchu smerom k predným
a zadným difúzorom oblasti nôh.
Toto rozdelenie prúdenia vzduchu
umožňuje rýchle vyhriatie priestoru
vozidla.
Rozdelenie prúdu vzduchu medzi
prednými/zadnými difúzormi,
hlavnými/bočnými difúzormi
prístrojovej dosky, zadným
difúzorom, difúzormi pre
odstránenie zahmlenia/námrazy
čelného skla a bočných predných
skiel.
26
ZOZNÁMTE SA S VOZIDLOM
