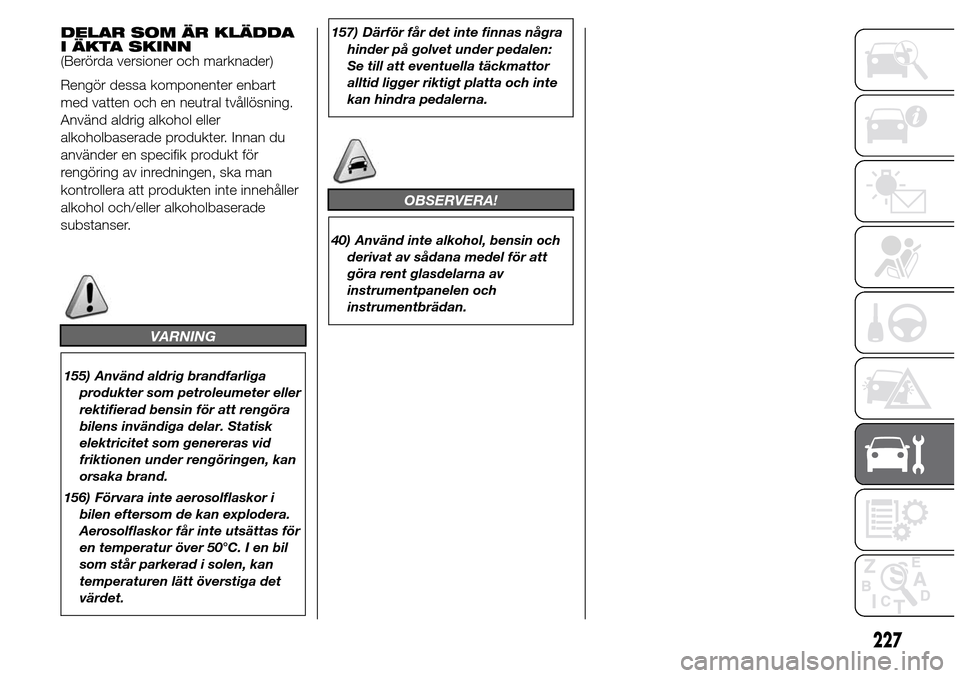

DELAR SOM ÄR KLÄDDA
I ÄKTA SKINN
(Berörda versioner och marknader)
Rengör dessa komponenter enbart
med vatten och en neutral tvållösning.
Använd aldrig alkohol eller
alkoholbaserade produkter. Innan du
använder en specifik produkt för
rengöring av inredningen, ska man
kontrollera att produkten inte innehåller
alkohol och/eller alkoholbaserade
substanser.
VARNING
155) Använd aldrig brandfarliga
produkter som petroleumeter eller
rektifierad bensin för att rengöra
bilens invändiga delar. Statisk
elektricitet som genereras vid
friktionen under rengöringen, kan
orsaka brand.
156) Förvara inte aerosolflaskor i
bilen eftersom de kan explodera.
Aerosolflaskor får inte utsättas för
en temperatur över 50°C. I en bil
som står parkerad i solen, kan
temperaturen lätt överstiga det
värdet.157) Därför får det inte finnas några
hinder på golvet under pedalen:
Se till att eventuella täckmattor
alltid ligger riktigt platta och inte
kan hindra pedalerna.
OBSERVERA!
40) Använd inte alkohol, bensin och
derivat av sådana medel för att
göra rent glasdelarna av
instrumentpanelen och
instrumentbrädan.
227

228
Den här sidan har avsiktligen lämnats tom

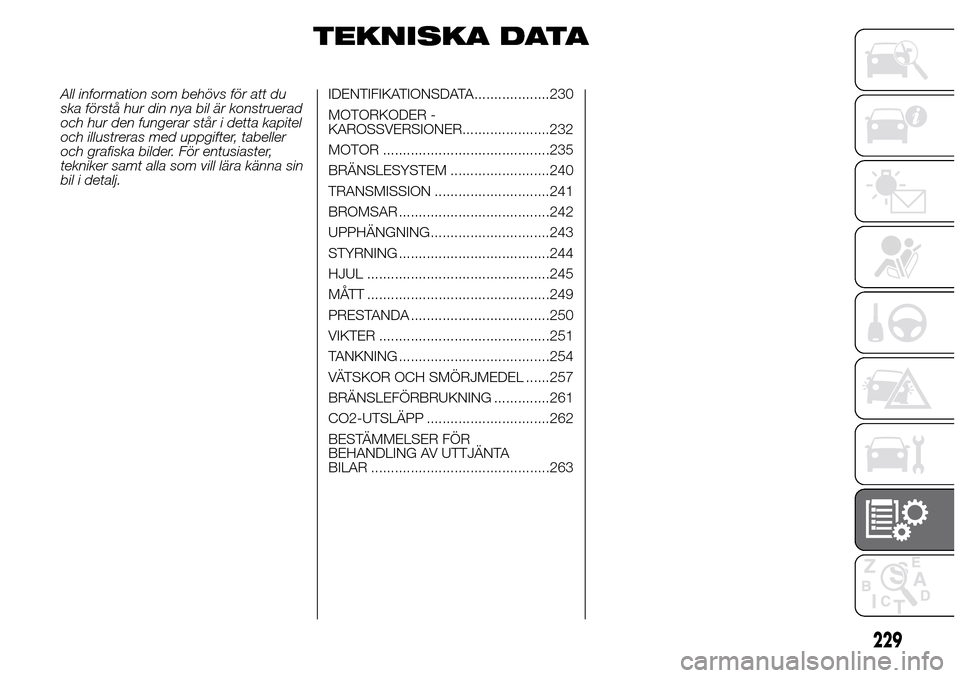

TEKNISKA DATA
All information som behövs för att du
ska förstå hur din nya bil är konstruerad
och hur den fungerar står i detta kapitel
och illustreras med uppgifter, tabeller
och grafiska bilder. För entusiaster,
tekniker samt alla som vill lära känna sin
bil i detalj.IDENTIFIKATIONSDATA...................230
MOTORKODER -
KAROSSVERSIONER......................232
MOTOR ..........................................235
BRÄNSLESYSTEM .........................240
TRANSMISSION .............................241
BROMSAR ......................................242
UPPHÄNGNING..............................243
STYRNING ......................................244
HJUL ..............................................245
MÅTT ..............................................249
PRESTANDA ...................................250
VIKTER ...........................................251
TANKNING ......................................254
VÄTSKOR OCH SMÖRJMEDEL ......257
BRÄNSLEFÖRBRUKNING ..............261
CO2-UTSLÄPP ...............................262
BESTÄMMELSER FÖR
BEHANDLING AV UTTJÄNTA
BILAR .............................................263
229

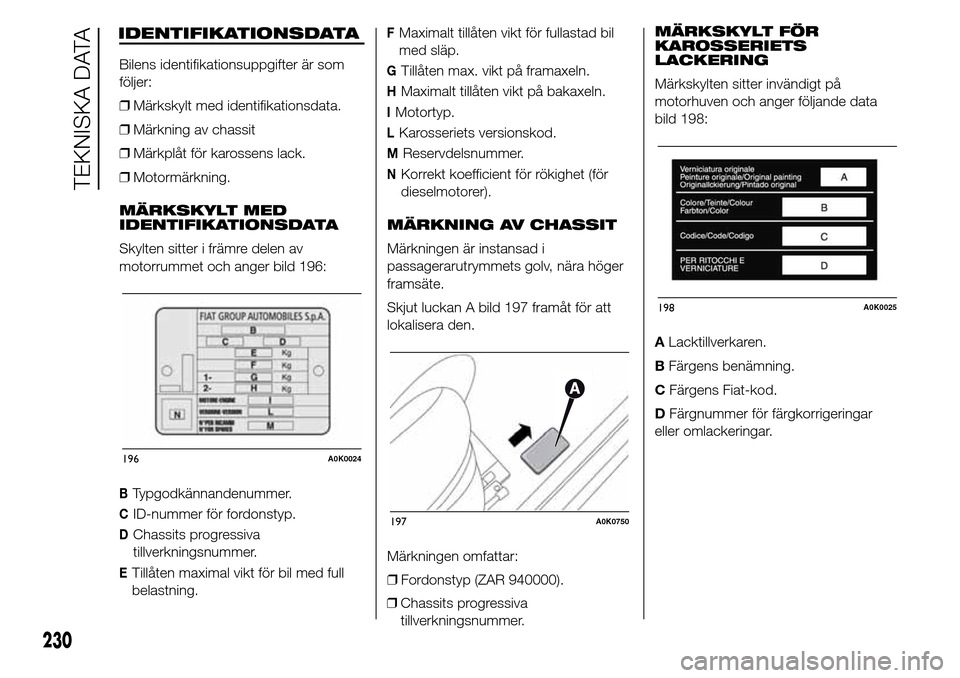

IDENTIFIKATIONSDATA
Bilens identifikationsuppgifter är som
följer:
❒Märkskylt med identifikationsdata.
❒Märkning av chassit
❒Märkplåt för karossens lack.
❒Motormärkning.
MÄRKSKYLT MED
IDENTIFIKATIONSDATA
Skylten sitter i främre delen av
motorrummet och anger bild 196:
BTypgodkännandenummer.
CID-nummer för fordonstyp.
DChassits progressiva
tillverkningsnummer.
ETillåten maximal vikt för bil med full
belastning.
FMaximalt tillåten vikt för fullastad bil
med släp.
GTillåten max. vikt på framaxeln.
HMaximalt tillåten vikt på bakaxeln.
IMotortyp.
LKarosseriets versionskod.
MReservdelsnummer.
NKorrekt koefficient för rökighet (för
dieselmotorer).
MÄRKNING AV CHASSIT
Märkningen är instansad i
passagerarutrymmets golv, nära höger
framsäte.
Skjut luckan A bild 197 framåt för att
lokalisera den.
Märkningen omfattar:
❒Fordonstyp (ZAR 940000).
❒Chassits progressiva
tillverkningsnummer.MÄRKSKYLT FÖR
KAROSSERIETS
LACKERING
Märkskylten sitter invändigt på
motorhuven och anger följande data
bild 198:
ALacktillverkaren.
BFärgens benämning.
CFärgens Fiat-kod.
DFärgnummer för färgkorrigeringar
eller omlackeringar.
196A0K0024
197A0K0750
198A0K0025
230
TEKNISKA DATA

MOTORMÄRKNING
Den är instansad på cylinderblocket
och anger motortyp och progressivt
tillverkningsnummer.
231

MOTORKODER - KAROSSVERSIONER
BENSINVERSIONER
Versioner Motorkod Karossversioner
1.4 Bensinturbo 120 hk940B7000940FXT1A 18
940FXT1A 18B (*)
940FXT1A 18C (**)
940FXT1A 18D (*) (**)
1.4 Bensinturbo 105 hk(***) 940B8000940FXU1A 19
940FXU1A 19B (*)
940FXU1A 19C (**)
940FXU1A 19D (*) (**)
1.4 Turbo MultiAir 170 hk940A2000940FXB1A 01L
940FXB1A 01M (*)
940FXB1A 01N (**)
940FXB1A 01P (*) (**)
(*) Utföranden med större bromsok (utom 16-tumsdäck)
(**) Versioner för specifika marknader med reducerad dragkraft 500 kg
(***) Berörda versioner och marknader
232
TEKNISKA DATA

Versioner Motorkod Karossversioner
1.4 Turbo MultiAir 170 hk TCT940A2000940FXB11 10G (****)
940FXB11 10H (*****)
940FXB11 10L (******)
940FXB11 10M (*******)
1.4 Turbo MultiAir 170 hk TCT(***) 940A2000940FXB11 10N
940FXB11 10P (*)
1.4 Turbo MultiAir 163 hk(***) 955A8000940FXG1A 06E
940FXG1A 06F (*)
1.4 Turbo MultiAir 163 hk TCT(***) 955A8000940FXG11 13C
940FXG11 13D (*)
1750 Bensinturbo 235 hk(***) 940A1000 940FXC1A 02
(****) Bogserbar last 1 300 kg
(*****) Utföranden med större bromsok (bogserbar last 1 300 kg)
(******) Bogserbar last 0 kg (för specifika länder)
(*******) Utföranden med större bromsok (bogserbar last 0 kg för specifika länder) (***) Berörda versioner och marknader (*) Utföranden med större bromsok (utom 16-tumsdäck)
233

DIESELVERSIONER
Versioner Motorkod Karossversioner
1.6 JTDM105 hk940A3000940FXD1A 03E
940FXD1A 03F (*)
2.0 JTD
M136 hk(**) 940B6000940FXS1A 17
940FXS1A 17B (*)
2.0 JTD
M163 hk TCT(**) 940B9000940FXZ11 21C
940FXZ11 21D (*)
2.0 JTD
M150 hk940B5000940FXQ1A 15
940FXQ1A 15B (*)
2.0 JTD
M175 hk TCT940B4000940FXV11 20C
940FXV11 20D (*)
(*) Utföranden med större bromsok (utom 16-tumsdäck)
(**) Berörda versioner och marknader
234
TEKNISKA DATA

MOTOR
ALLMÄNT
1.4 Bensinturbo 105 hk (*)1.4 Bensinturbo 120 hk
Typkod 940B8000 940B7000
Cykel Otto Otto
Antal cylindrar och dessas placering Fyra i rad Fyra i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 84,0 72,0 x 84,0
Total slagvolym (cm³) 1 368 1 368
Kompressionsförhållande 9,8 9,8
Max. effekt (EEG) (kW) 77 88
Max. effekt (EEG) (hk) 105 120
motsvarande varvtal (varv/min.) 5 000 5 000
Max. vridmoment (EEG) (Nm) 215 215
Max. vridmoment (EEG) (kgm) 22 22
motsvarande varvtal (varv/min.) 2 500 2 500
Tändstift NGK IKR9J8 NGK IKR9J8
BränsleBlyfri bensin 95 RON (Standard
EN228)Blyfri bensin 95 RON (Standard
EN228)
(*) Berörda versioner och marknader
235

ALLMÄN INFORMATION
1.4 Turbo MultiAir 163 hk (*)1.4 Turbo MultiAir 170 hk
Typkod 955A8000 940A2000
Cykel Otto Otto
Antal cylindrar och dessas placering Fyra i rad Fyra i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 84,0 72,0 x 84,0
Total slagvolym (cm³) 1 368 1 368
Kompressionsförhållande 10 10
Max. effekt (EEG) (kW) 120 125
Max. effekt (EEG) (hk) 163 170
motsvarande varvtal (varv/min.) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 230 250 230 250
Maximalt vridmoment (EEG) (kgm) 23,4 25,4 23,4 25,4
motsvarande varvtal (varv/min.) 2 250 2 500 2 250 2 500
Tändstift NGK IKR9J8 NGK IKR9J8
BränsleBlyfri bensin 95 RON eller 98 RON
(Standard EN228)Blyfri bensin 95 RON eller 98 RON
(Standard EN228)
(*) Berörda versioner och marknader
236
