Alfa Romeo Giulietta 2017 Handleiding (in Dutch)

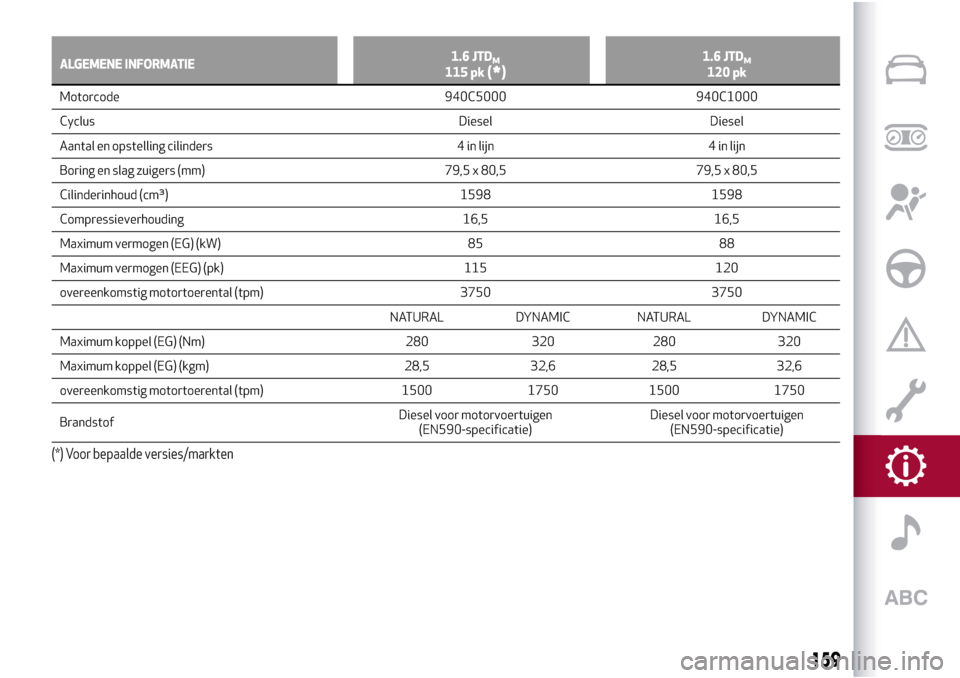

ALGEMENE INFORMATIE1.6 JTDM115 pk(*)1.6 JTDM120 pk
Motorcode 940C5000 940C1000
Cyclus
Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 79,5 x 80,5 79,5 x 80,5
Cilinderinhoud (cm³) 1598 1598
Compressieverhouding 16,5 16,5
Maximum vermogen (EG) (kW) 85 88
Maximum vermogen (EEG) (pk) 115 120
overeenkomstig motortoerental (tpm) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 280 320 280 320
Maximum koppel (EG) (kgm) 28,5 32,6 28,5 32,6
overeenkomstig motortoerental (tpm) 1500 1750 1500 1750
BrandstofDiesel voor motorvoertuigen
(EN590-specificatie)Diesel voor motorvoertuigen
(EN590-specificatie)
(*) Voor bepaalde versies/markten
159

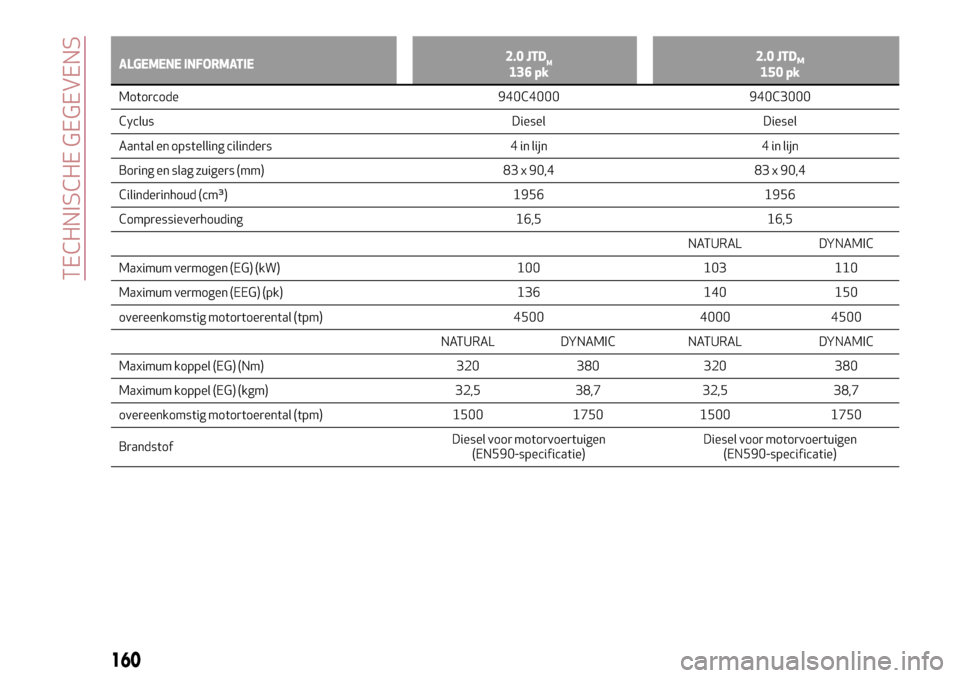

ALGEMENE INFORMATIE2.0 JTDM136 pk2.0 JTDM150 pk
Motorcode 940C4000 940C3000
Cyclus
Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 83 x 90,4 83 x 90,4
Cilinderinhoud (cm³) 1956 1956
Compressieverhouding 16,5 16,5
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 100 103 110
Maximum vermogen (EEG) (pk) 136 140 150
overeenkomstig motortoerental (tpm) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 320 380 320 380
Maximum koppel (EG) (kgm) 32,5 38,7 32,5 38,7
overeenkomstig motortoerental (tpm) 1500 1750 1500 1750
BrandstofDiesel voor motorvoertuigen
(EN590-specificatie)Diesel voor motorvoertuigen
(EN590-specificatie)
160
TECHNISCHE GEGEVENS

ALGEMENE INFORMATIE2.0 JTDM163 pk(*)2.0 JTDM175 pk
Motorcode 940B9000 940B4000
Cyclus
Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 83 x 90,4 83 x 90,4
Cilinderinhoud (cm³) 1956 1956
Compressieverhouding 16,5 16,5
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 120 125 128,5
Maximum vermogen (EEG) (pk) 163 170 175
overeenkomstig motortoerental (tpm) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 320 350 320 350
Maximum koppel (EG) (kgm) 32,5 35,6 32,5 35,6
overeenkomstig motortoerental (tpm) 1500 1750 1500 1750
BrandstofDiesel voor motorvoertuigen
(EN590-specificatie)Diesel voor motorvoertuigen
(EN590-specificatie)
(*) Voor bepaalde versies/markten
161

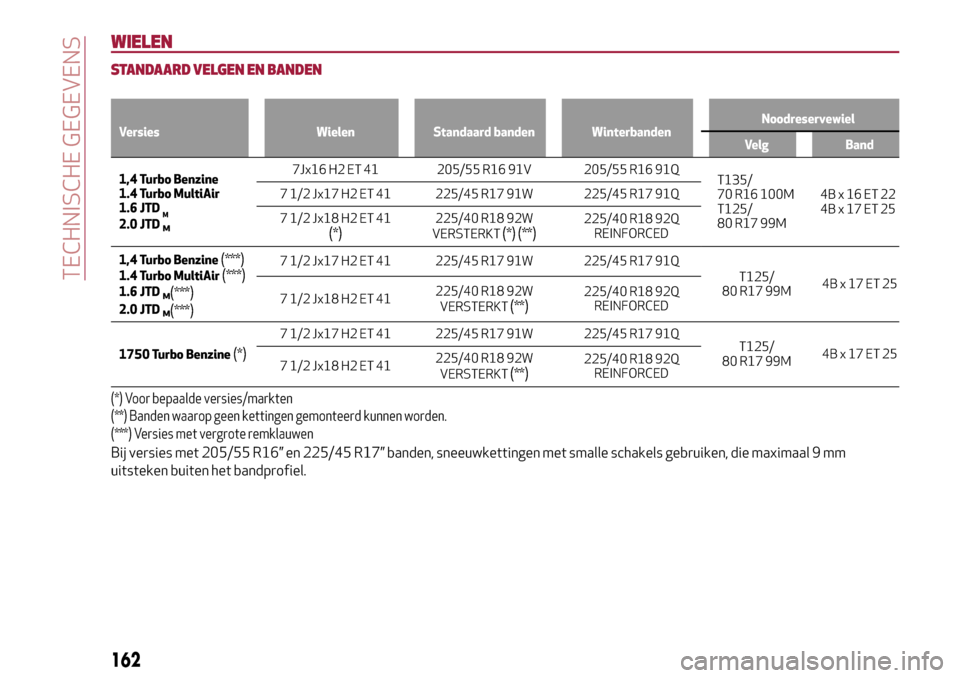

WIELEN
STANDAARD VELGEN EN BANDEN
Versies Wielen Standaard banden WinterbandenNoodreservewiel
Velg Band
1,4 Turbo Benzine
1.4 Turbo MultiAir
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4Bx16ET22
4Bx17ET25 7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
VERSTERKT(*) (**)225/40 R18 92Q
REINFORCED
1,4 Turbo Benzine
(***)1.4 Turbo MultiAir(***)1.6 JTDM(***)2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
VERSTERKT
(**)225/40 R18 92Q
REINFORCED
1750 Turbo Benzine
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
VERSTERKT
(**)225/40 R18 92Q
REINFORCED
(*) Voor bepaalde versies/markten
(**) Banden waarop geen kettingen gemonteerd kunnen worden.
(***) Versies met vergrote remklauwen
Bij versies met 205/55 R16” en 225/45 R17” banden, sneeuwkettingen met smalle schakels gebruiken, die maximaal 9 mm
uitsteken buiten het bandprofiel.
162
TECHNISCHE GEGEVENS

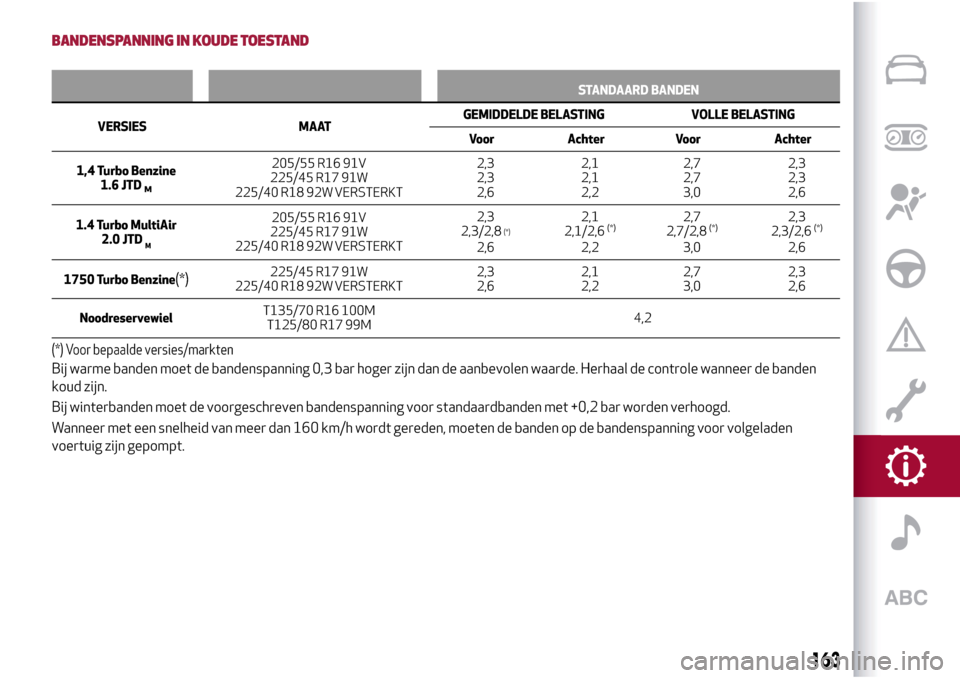

BANDENSPANNING IN KOUDE TOESTAND
STANDAARD BANDEN
VERSIES MAATGEMIDDELDE
BELASTING VOLLE BELASTING
Voor Achter Voor Achter
1,4 Turbo Benzine
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W VERSTERKT2,3
2,3
2,62,1
2,1
2,22,7
2,7
3,02,3
2,3
2,6
1.4 Turbo MultiAir
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W VERSTERKT2,3
2,3/2,8(*)
2,62,1
2,1/2,6
(*)
2,22,7
2,7/2,8
(*)
3,02,3
2,3/2,6
(*)
2,6
1750 Turbo Benzine
(*)225/45 R17 91W
225/40 R18 92W VERSTERKT2,3
2,62,1
2,22,7
3,02,3
2,6
NoodreservewielT135/70 R16 100M
T125/80 R17 99M4,2
(*) Voor bepaalde versies/markten
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de aanbevolen waarde. Herhaal de controle wanneer de banden
koud zijn.
Bij winterbanden moet de voorgeschreven bandenspanning voor standaardbanden met +0,2 bar worden verhoogd.
Wanneer met een snelheid van meer dan 160 km/h wordt gereden, moeten de banden op de bandenspanning voor volgeladen
voertuig zijn gepompt.
163

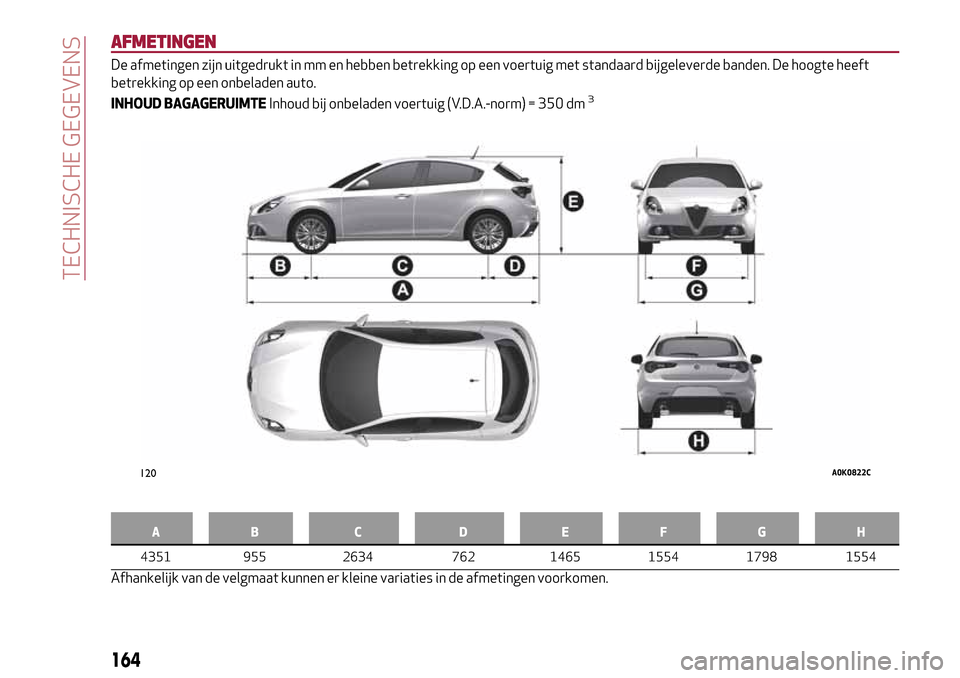

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte heeft
betrekking op een onbeladen auto.
INHOUD BAGAGERUIMTEInhoud bij onbeladen voertuig (V.D.A.-norm) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
120A0K0822C
164
TECHNISCHE GEGEVENS

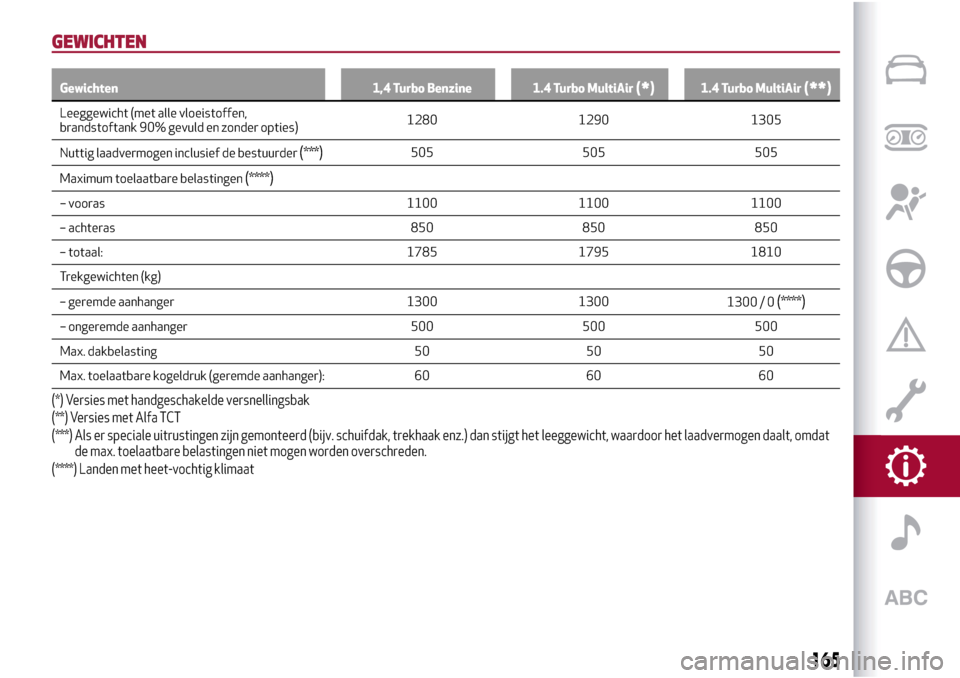

GEWICHTEN
Gewichten 1,4 Turbo Benzine 1.4 Turbo MultiAir(*)1.4 Turbo MultiAir(**)
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1280 1290 1305
Nuttig laadvermogen inclusief de bestuurder
(***)505 505 505
Maximum toelaatbare belastingen
(****)
– vooras 1100 1100 1100
– achteras 850 850 850
– totaal: 1785 1795 1810
Trekgewichten (kg)
– geremde aanhanger 1300 1300
1300 / 0
(****)
– ongeremde aanhanger 500 500 500
Max. dakbelasting 50 50 50
Max. toelaatbare kogeldruk (geremde aanhanger): 60 60 60
(*) Versies met handgeschakelde versnellingsbak
(**) Versies met Alfa TCT
(***) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat
de max. toelaatbare belastingen niet mogen worden overschreden.
(****) Landen met heet-vochtig klimaat
165

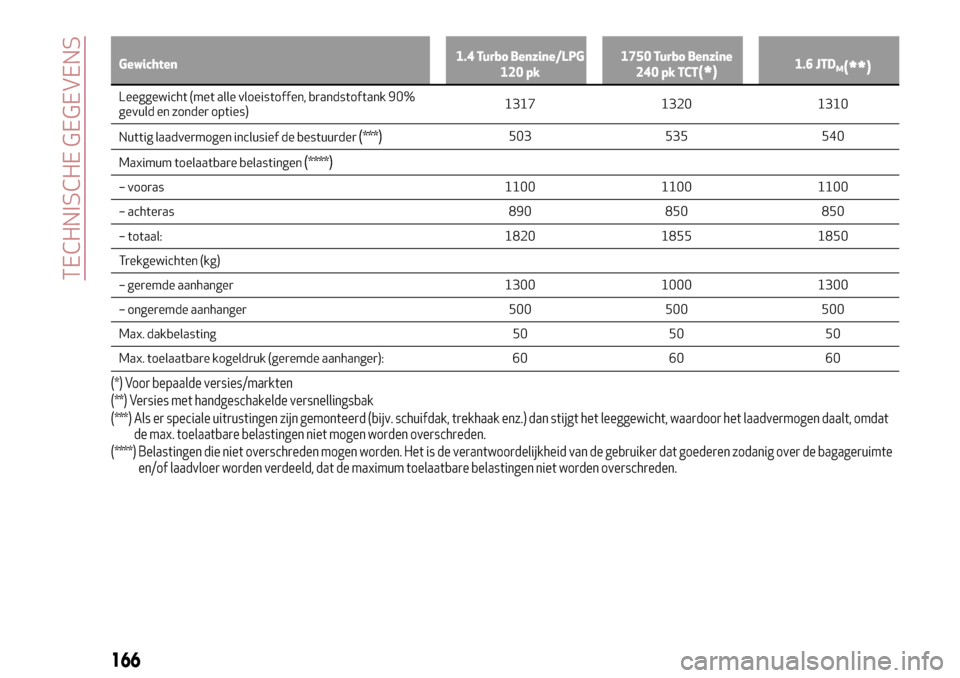

Gewichten1.4 Turbo Benzine/LPG
120 pk1750 Turbo Benzine
240 pk TCT(*)1.6 JTDM(**)
Leeggewicht (met alle vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1317 1320 1310
Nuttig laadvermogen inclusief de bestuurder
(***)503 535 540
Maximum toelaatbare belastingen
(****)
– vooras 1100 1100 1100
– achteras 890 850 850
– totaal: 1820 1855 1850
Trekgewichten (kg)
– geremde aanhanger 1300 1000 1300
– ongeremde aanhanger 500 500 500
Max. dakbelasting 50 50 50
Max. toelaatbare kogeldruk (geremde aanhanger): 60 60 60
(*) Voor bepaalde versies/markten
(**) Versies met handgeschakelde versnellingsbak
(***) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat
de max. toelaatbare belastingen niet mogen worden overschreden.
(****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte
en/of laadvloer worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
166
TECHNISCHE GEGEVENS

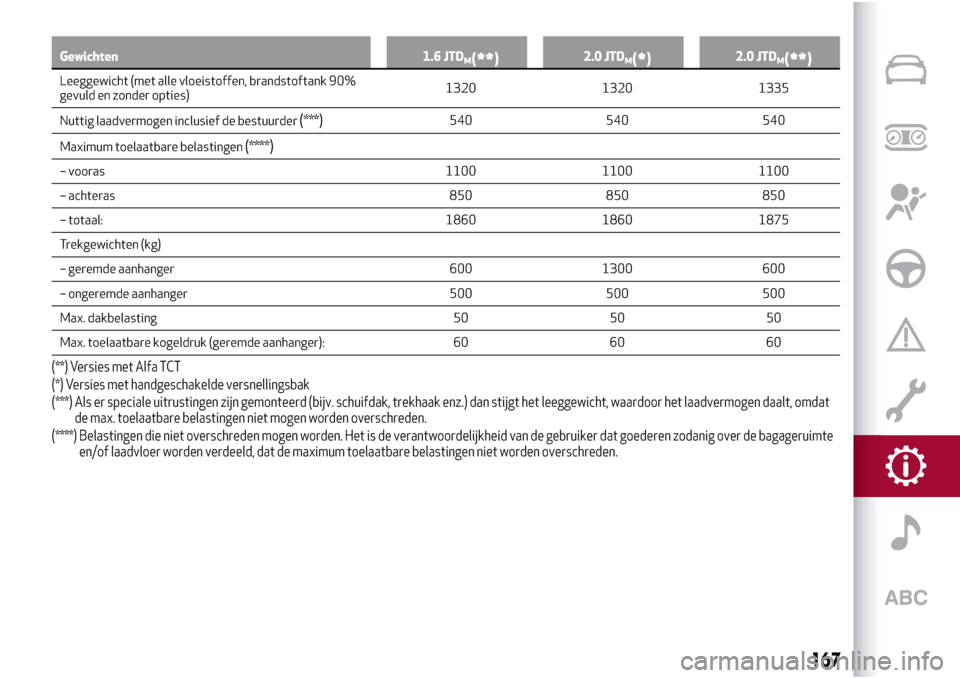

Gewichten 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Leeggewicht (met alle vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1320 1320 1335
Nuttig laadvermogen inclusief de bestuurder
(***)540 540 540
Maximum toelaatbare belastingen
(****)
– vooras 1100 1100 1100
– achteras 850 850 850
– totaal: 1860 1860 1875
Trekgewichten (kg)
– geremde aanhanger 600 1300 600
– ongeremde aanhanger 500 500 500
Max. dakbelasting 50 50 50
Max. toelaatbare kogeldruk (geremde aanhanger): 60 60 60
(**) Versies met Alfa TCT
(*) Versies met handgeschakelde versnellingsbak
(***) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat
de max. toelaatbare belastingen niet mogen worden overschreden.
(****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte
en/of laadvloer worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
167

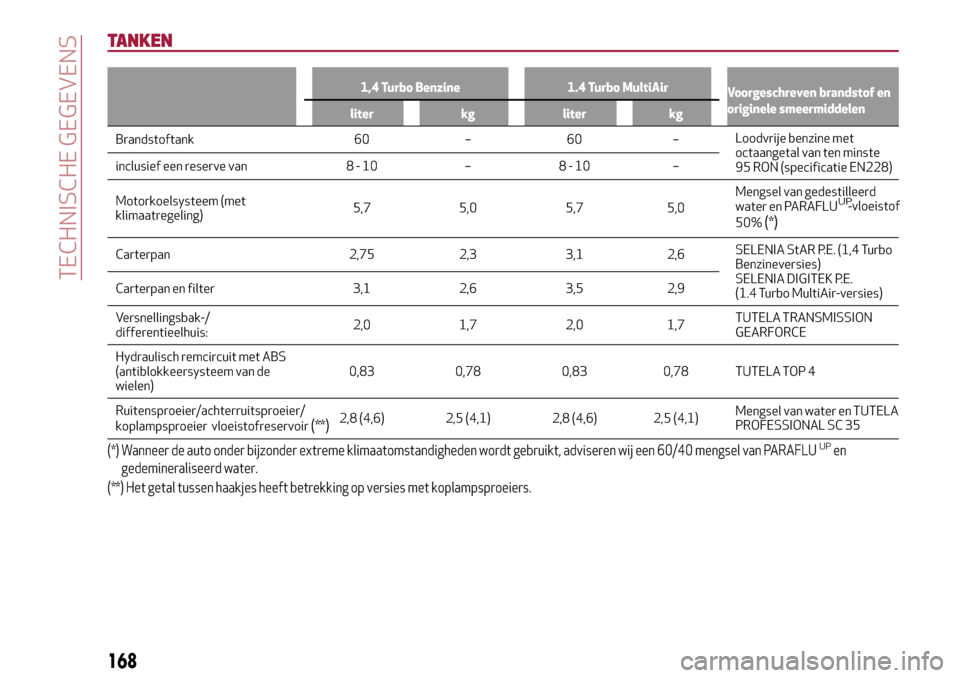

TANKEN
1,4 Turbo Benzine 1.4 Turbo MultiAir
Voorgeschreven brandstof en
originele smeermiddelen
liter kg liter kg
Brandstoftank 60 – 60 –Loodvrijebenzine met
octaangetal van ten minste
95 RON (specificatie EN228) inclusief een reserve van 8 - 10 – 8 - 10 –
Motorkoelsysteem (met
klimaatregeling)5,7 5,0 5,7 5,0Mengsel van gedestilleerd
water en PARAFLU -vloeistof
UP
50%(*)
Carterpan 2,75 2,3 3,1 2,6SELENIA StAR P.E. (1,4 Turbo
Benzineversies)
SELENIA DIGITEK P.E.
(1.4 Turbo MultiAir-versies) Carterpan en filter 3,1 2,6 3,5 2,9
Versnellingsbak-/
differentieelhuis:2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Hydraulisch remcircuit met ABS
(antiblokkeersysteem van de
wielen)0,83 0,78 0,83 0,78 TUTELA TOP 4
Ruitensproeier/achterruitsproeier/
koplampsproeier
vloeistofreservoir
(**)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mengsel van water en TUTELA
PROFESSIONAL SC 35
(*) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen
gedemineraliseerd water.
(**) Het getal tussen haakjes heeft betrekking op versies met koplampsproeiers.
168
TECHNISCHE GEGEVENS
