GENERALITÀ 1.4 Turbo Multi Air 150CV 1.4 Turbo Multi Air 163CV(*)
Codice tipo 940C2000 955A8000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 84,0 72,0 x 84,0
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 10 10
Potenza massima (CEE) (kW) 110 120
Potenza massima (CEE) (CV) 150 163
regime corrispondente (giri/min) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 230 250 230 250
Coppia massima (CEE) (kgm) 23,4 25,4 23,4 25,4
regime corrispondente (giri/min) 2250 2500 2250 2500
Candele di accensione NGK IKR9F8 NGK IKR9J8
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
(Specifica EN228)
(*) Per versioni/mercati, dove previsto
159

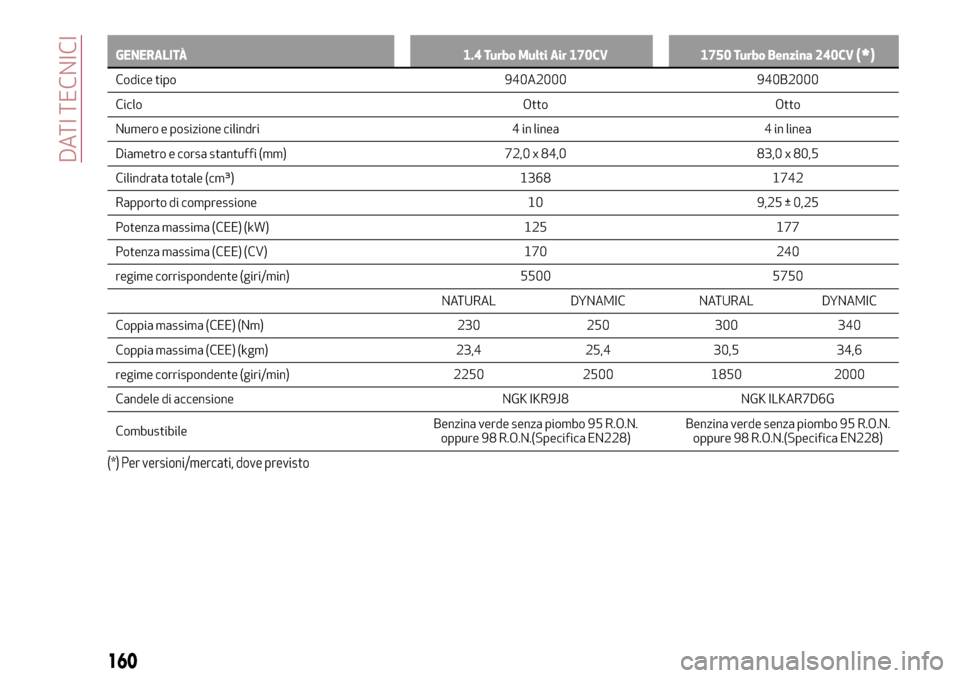

GENERALITÀ 1.4 Turbo Multi Air 170CV 1750 Turbo Benzina 240CV(*)
Codice tipo 940A2000 940B2000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 84,0 83,0 x 80,5
Cilindrata totale (cm³) 1368 1742
Rapporto di compressione 10 9,25 ± 0,25
Potenza massima (CEE) (kW) 125 177
Potenza massima (CEE) (CV) 170 240
regime corrispondente (giri/min) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 230 250 300 340
Coppia massima (CEE) (kgm) 23,4 25,4 30,5 34,6
regime corrispondente (giri/min) 2250 2500 1850 2000
Candele di accensione NGK IKR9J8 NGK ILKAR7D6G
CombustibileBenzina verde senza piombo 95 R.O.N.
oppure 98 R.O.N.(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
oppure 98 R.O.N.(Specifica EN228)
(*) Per versioni/mercati, dove previsto
160
DATI TECNICI

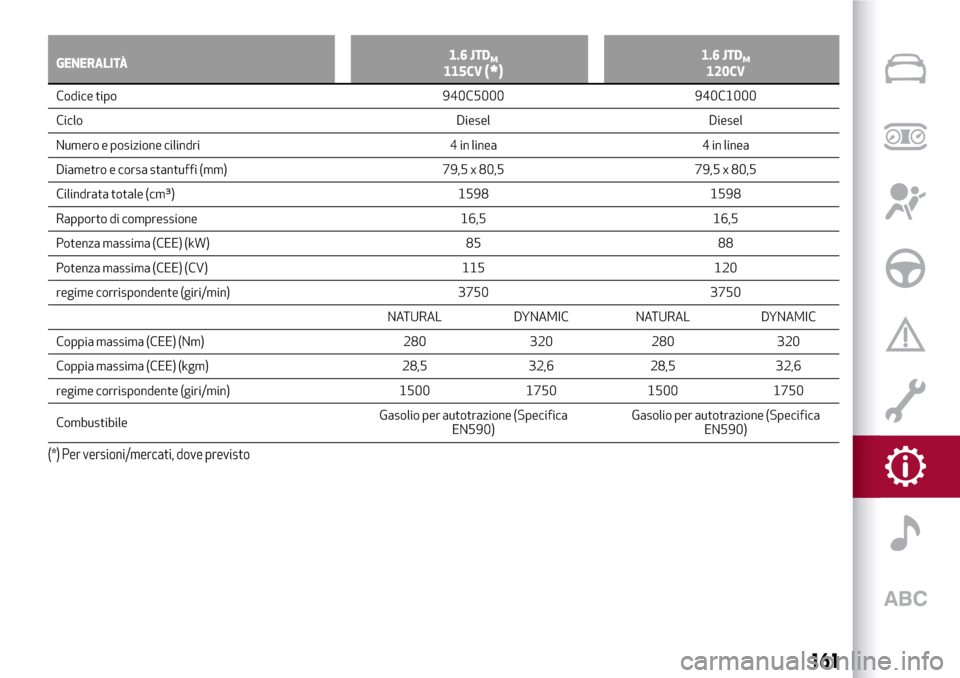

GENERALITÀ1.6 JTDM115CV(*)1.6 JTDM120CV
Codice tipo 940C5000 940C1000
Ciclo
Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 79,5 x 80,5 79,5 x 80,5
Cilindrata totale (cm³) 1598 1598
Rapporto di compressione 16,5 16,5
Potenza massima (CEE) (kW) 85 88
Potenza massima (CEE) (CV) 115 120
regime corrispondente (giri/min) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 280 320 280 320
Coppia massima (CEE) (kgm) 28,5 32,6 28,5 32,6
regime corrispondente (giri/min) 1500 1750 1500 1750
CombustibileGasolio per autotrazione (Specifica
EN590)Gasolio per autotrazione (Specifica
EN590)
(*) Per versioni/mercati, dove previsto
161

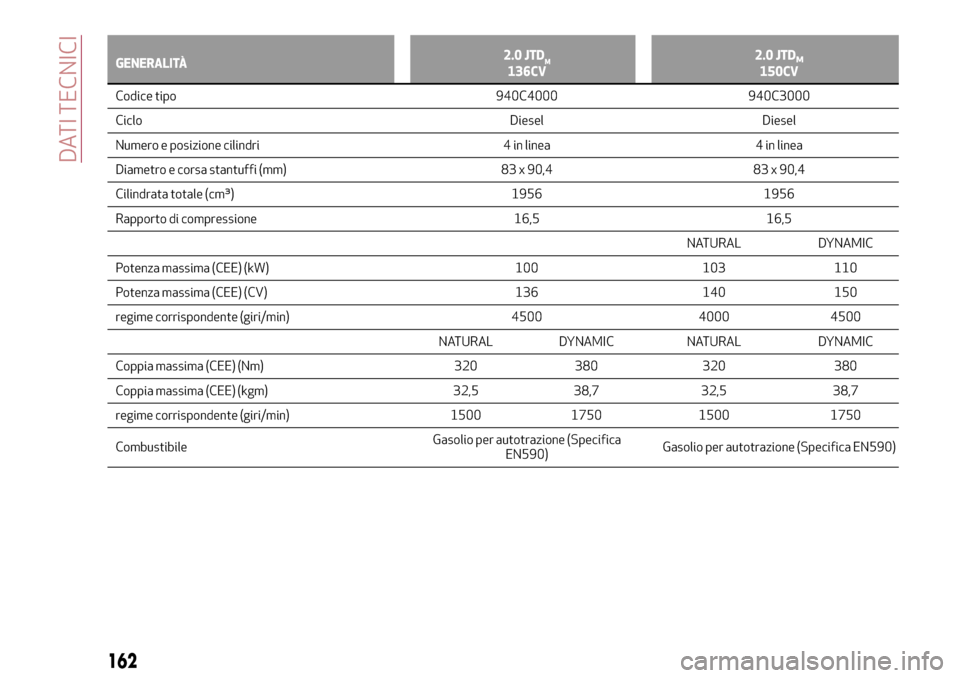

GENERALITÀ2.0 JTDM136CV2.0 JTDM150CV
Codice tipo 940C4000 940C3000
Ciclo
Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 83 x 90,4 83 x 90,4
Cilindrata totale (cm³) 1956 1956
Rapporto di compressione 16,5 16,5
NATURAL DYNAMIC
Potenza massima (CEE) (kW) 100 103 110
Potenza massima (CEE) (CV) 136 140 150
regime corrispondente (giri/min) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 320 380 320 380
Coppia massima (CEE) (kgm) 32,5 38,7 32,5 38,7
regime corrispondente (giri/min) 1500 1750 1500 1750
CombustibileGasolio per autotrazione (Specifica
EN590)Gasolio per autotrazione (Specifica EN590)
162
DATI TECNICI

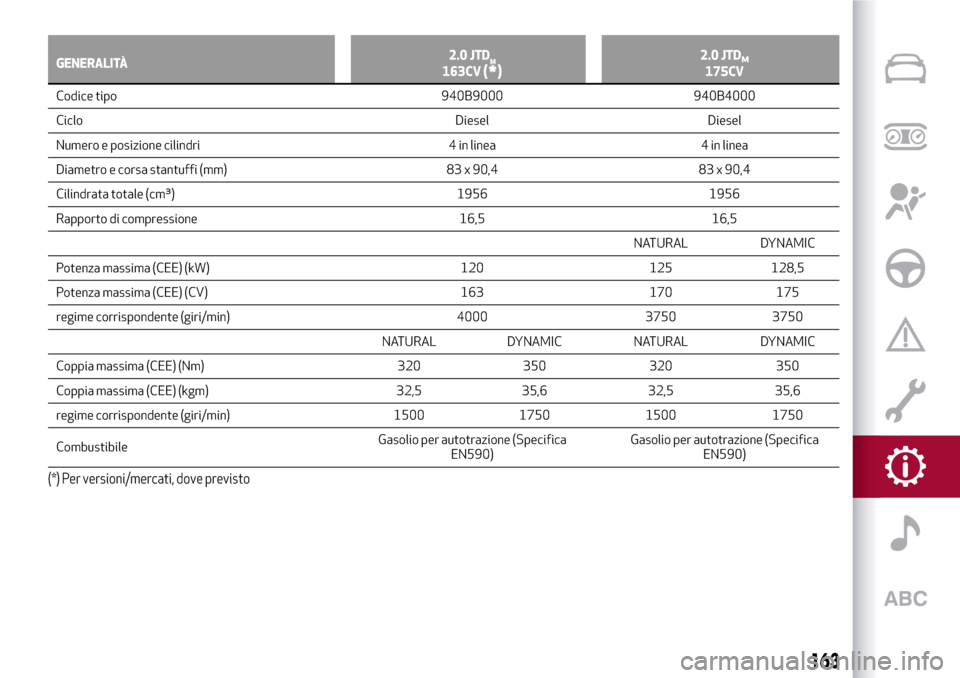

GENERALITÀ2.0 JTDM163CV(*)2.0 JTDM175CV
Codice tipo 940B9000 940B4000
Ciclo
Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 83 x 90,4 83 x 90,4
Cilindrata totale (cm³) 1956 1956
Rapporto di compressione 16,5 16,5
NATURAL DYNAMIC
Potenza massima (CEE) (kW) 120 125 128,5
Potenza massima (CEE) (CV) 163 170 175
regime corrispondente (giri/min) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 320 350 320 350
Coppia massima (CEE) (kgm) 32,5 35,6 32,5 35,6
regime corrispondente (giri/min) 1500 1750 1500 1750
CombustibileGasolio per autotrazione (Specifica
EN590)Gasolio per autotrazione (Specifica
EN590)
(*) Per versioni/mercati, dove previsto
163

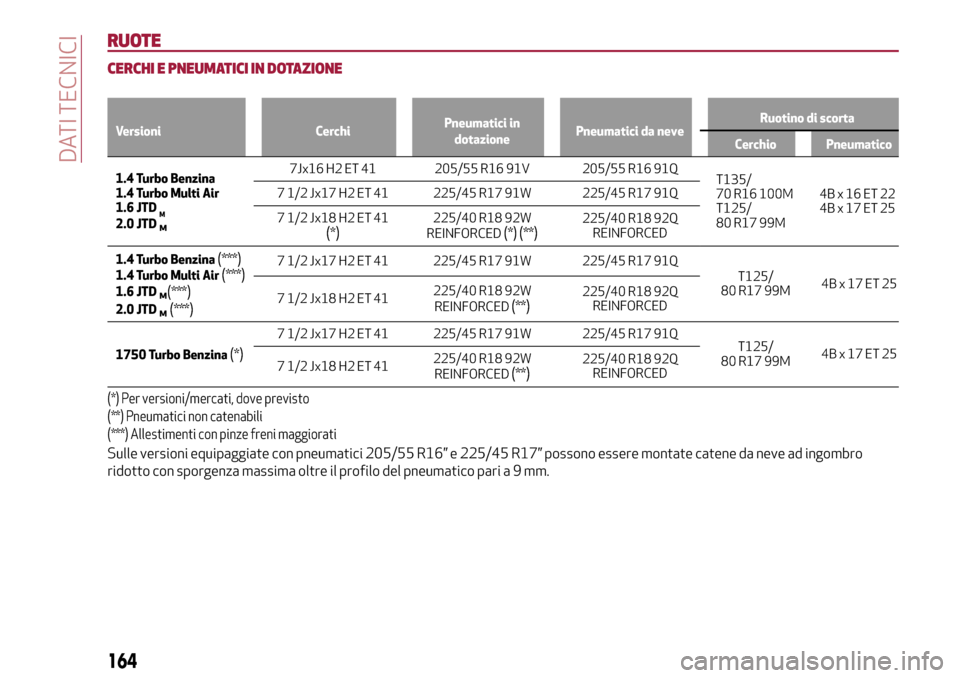

RUOTE
CERCHI E PNEUMATICI IN DOTAZIONE
Versioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio Pneumatico
1.4 Turbo Benzina
1.4
Turbo Multi Air
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4Bx16ET22
4Bx17ET25 7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo Benzina
(***)1.4 Turbo Multi Air(***)1.6 JTDM2.0 JTDM
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
1750 Turbo Benzina
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) Per versioni/mercati, dove previsto
(**) Pneumatici non catenabili
(***) Allestimenti con pinze freni maggiorati
Sulle versioni equipaggiate con pneumatici 205/55 R16” e 225/45 R17” possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo del pneumatico paria9mm.
164
DATI TECNICI
(***)
(***)

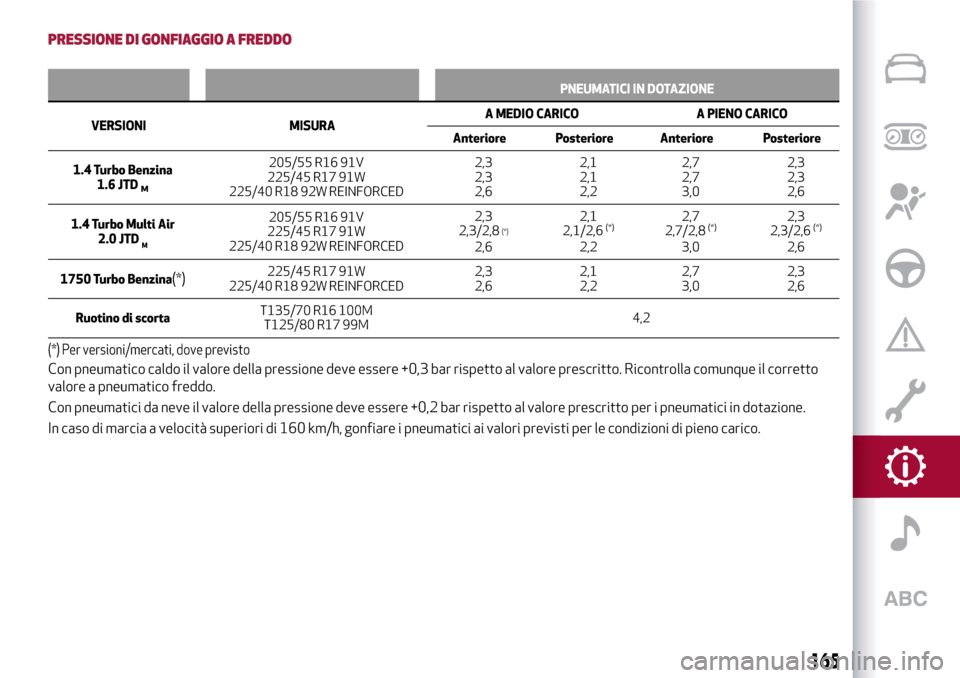

PRESSIONE DI GONFIAGGIO A FREDDO
PNEUMATICI IN DOTAZIONE
VERSIONI MISURAA
MEDIO CARICO A PIENO CARICO
Anteriore Posteriore Anteriore Posteriore
1.4 Turbo Benzina
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3
2,62,1
2,1
2,22,7
2,7
3,02,3
2,3
2,6
1.4 Turbo Multi Air
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,62,1
2,1/2,6
(*)
2,22,7
2,7/2,8
(*)
3,02,3
2,3/2,6
(*)
2,6
1750 Turbo Benzina
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Ruotino di scortaT135/70 R16 100M
T125/80 R17 99M4,2
(*) Per versioni/mercati, dove previsto
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrolla comunque il corretto
valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfiare i pneumatici ai valori previsti per le condizioni di pieno carico.
165

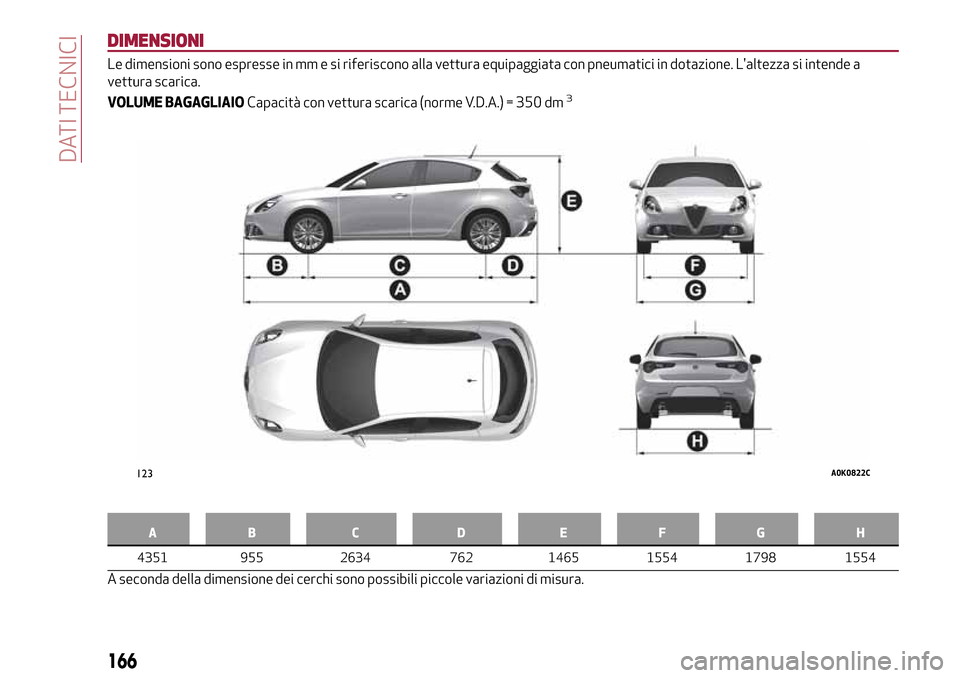

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
123A0K0822C
166
DATI TECNICI

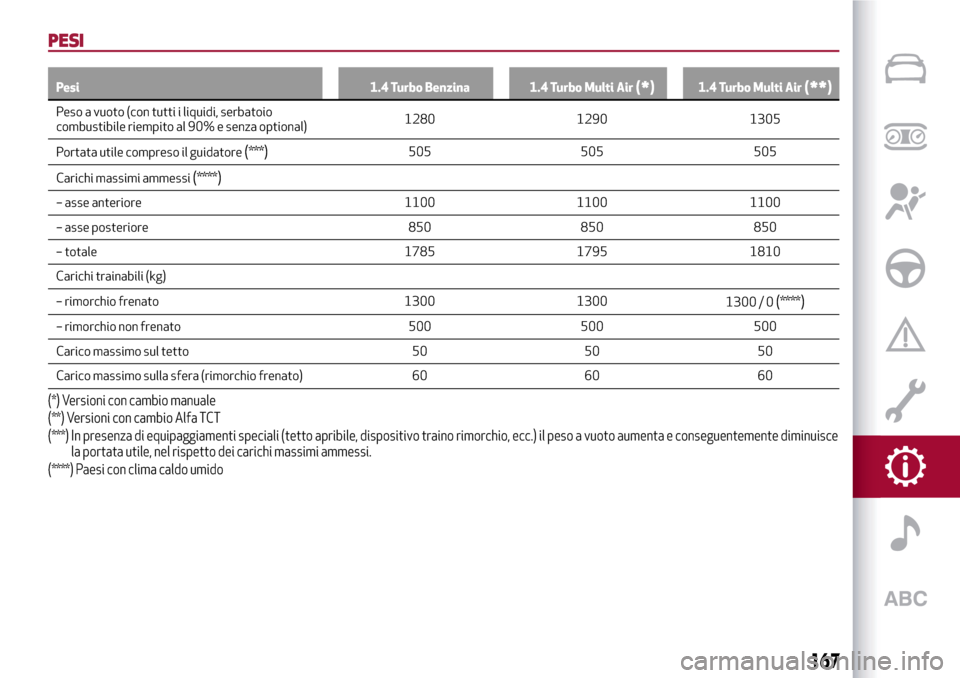

PESI
Pesi 1.4 Turbo Benzina 1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1280 1290 1305
Portata utile compreso il guidatore
(***)505 505 505
Carichi massimi ammessi
(****)
– asse anteriore 1100 1100 1100
– asse posteriore 850 850 850
– totale 1785 1795 1810
Carichi trainabili (kg)
– rimorchio frenato 1300 1300
1300 / 0
(****)
– rimorchio non frenato 500 500 500
Carico massimo sul tetto 50 50 50
Carico massimo sulla sfera (rimorchio frenato) 60 60 60
(*) Versioni con cambio manuale
(**) Versioni con cambio Alfa TCT
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce
la portata utile, nel rispetto dei carichi massimi ammessi.
(****) Paesi con clima caldo umido
167

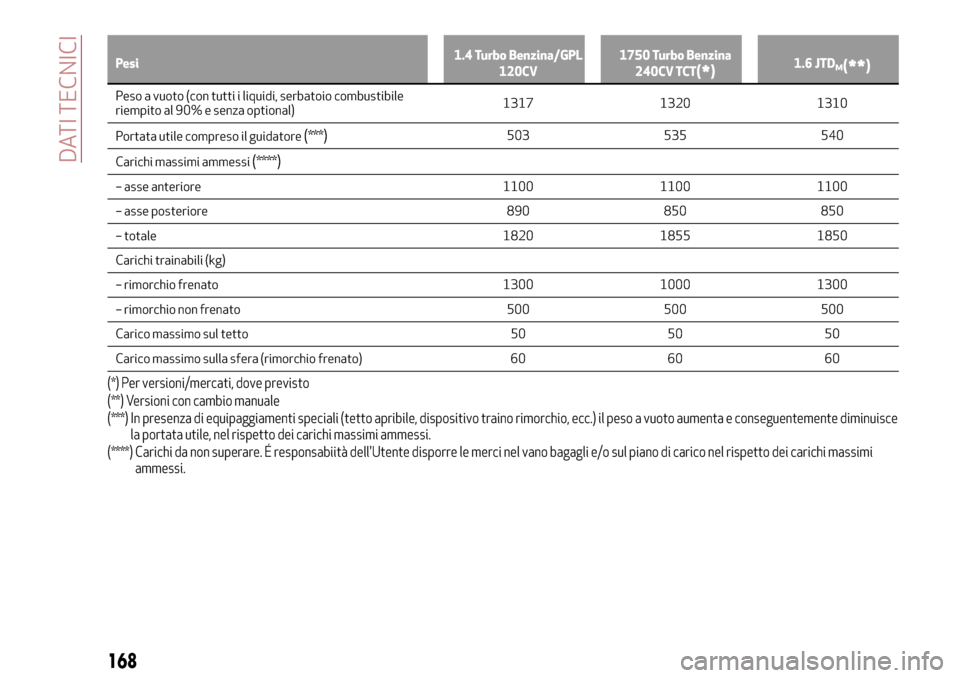

Pesi1.4 Turbo Benzina/GPL
120CV1750 Turbo Benzina
240CV TCT(*)1.6 JTDM(**)
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)1317 1320 1310
Portata utile compreso il guidatore
(***)503 535 540
Carichi massimi ammessi
(****)
– asse anteriore 1100 1100 1100
– asse posteriore 890 850 850
– totale 1820 1855 1850
Carichi trainabili (kg)
– rimorchio frenato 1300 1000 1300
– rimorchio non frenato 500 500 500
Carico massimo sul tetto 50 50 50
Carico massimo sulla sfera (rimorchio frenato) 60 60 60
(*) Per versioni/mercati, dove previsto
(**) Versioni con cambio manuale
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce
la portata utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.
168
