Alfa Romeo Giulietta 2017 Manuale del proprietario (in Italian)

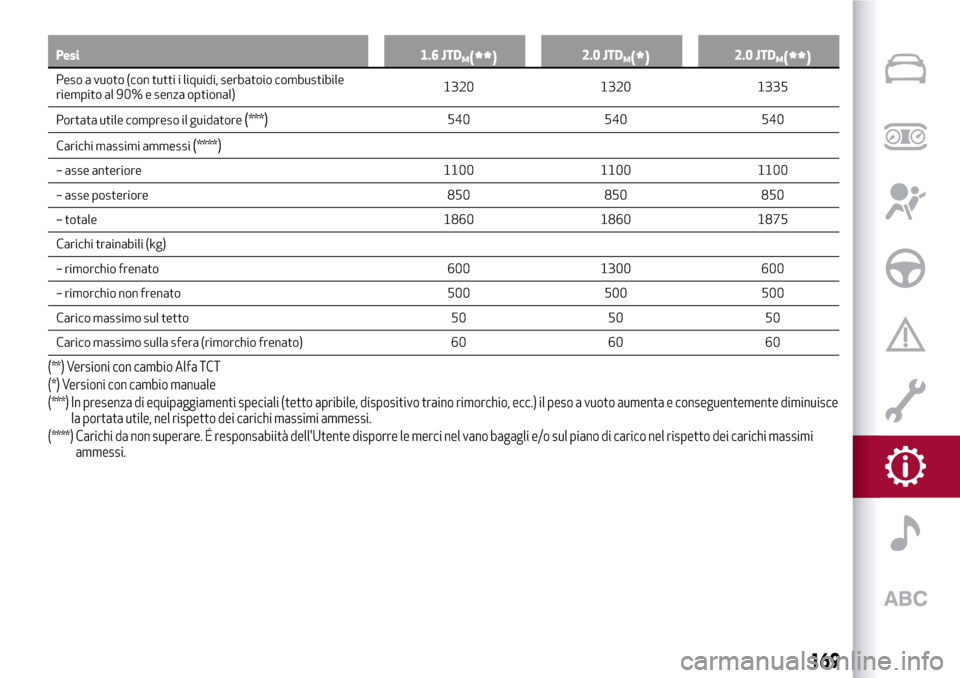

Pesi 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)1320 1320 1335
Portata utile compreso il guidatore
(***)540 540 540
Carichi massimi ammessi
(****)
– asse anteriore 1100 1100 1100
– asse posteriore 850 850 850
– totale 1860 1860 1875
Carichi trainabili (kg)
– rimorchio frenato 600 1300 600
– rimorchio non frenato 500 500 500
Carico massimo sul tetto 50 50 50
Carico massimo sulla sfera (rimorchio frenato) 60 60 60
(**) Versioni con cambio Alfa TCT
(*) Versioni con cambio manuale
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce
la portata utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.
169

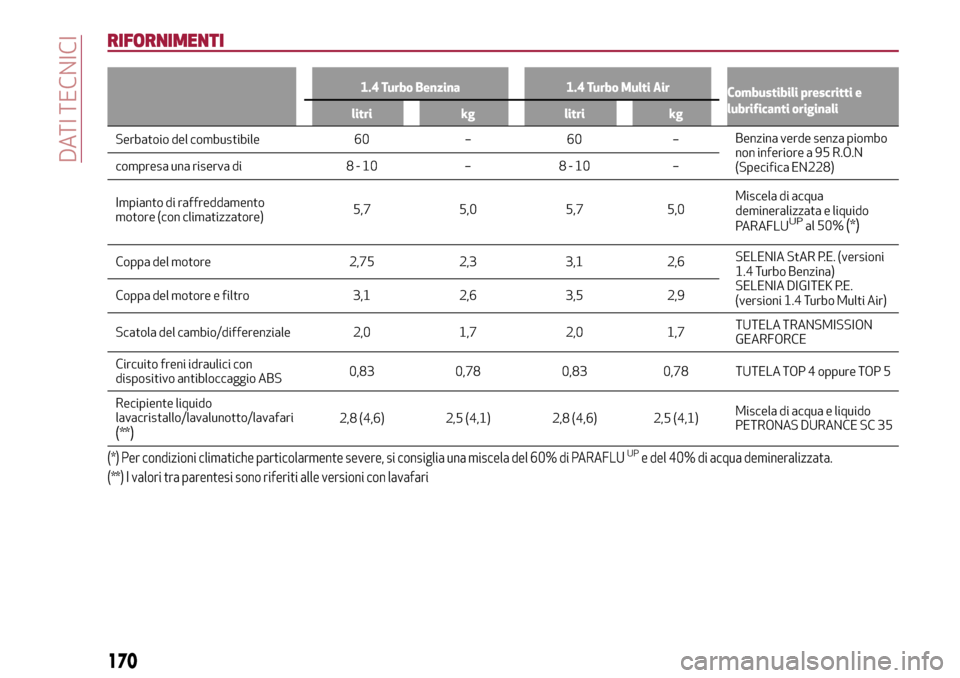

RIFORNIMENTI
1.4 Turbo Benzina 1.4 Turbo Multi Air
Combustibili prescritti e
lubrificanti originali
litri kg litri kg
Serbatoio del combustibile 60 – 60 –Benzinaverde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228) compresa una riserva di 8 - 10 – 8 - 10 –
Impianto di raffreddamento
motore (con climatizzatore)5,7 5,0 5,7 5,0Miscela di acqua
demineralizzata e liquido
PARAFLU
UPal 50%(*)
Coppa del motore 2,75 2,3 3,1 2,6SELENIA StAR P.E. (versioni
1.4 Turbo Benzina)
SELENIA DIGITEK P.E.
(versioni 1.4 Turbo Multi Air) Coppa del motore e filtro 3,1 2,6 3,5 2,9
Scatola del cambio/differenziale 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici con
dispositivo antibloccaggio ABS0,83 0,78 0,83 0,78 TUTELA TOP 4 oppure TOP 5
Recipiente liquido
lavacristallo/lavalunotto/lavafari
(**)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Miscela di acqua e liquido
PETRONAS DURANCE SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
170
DATI TECNICI

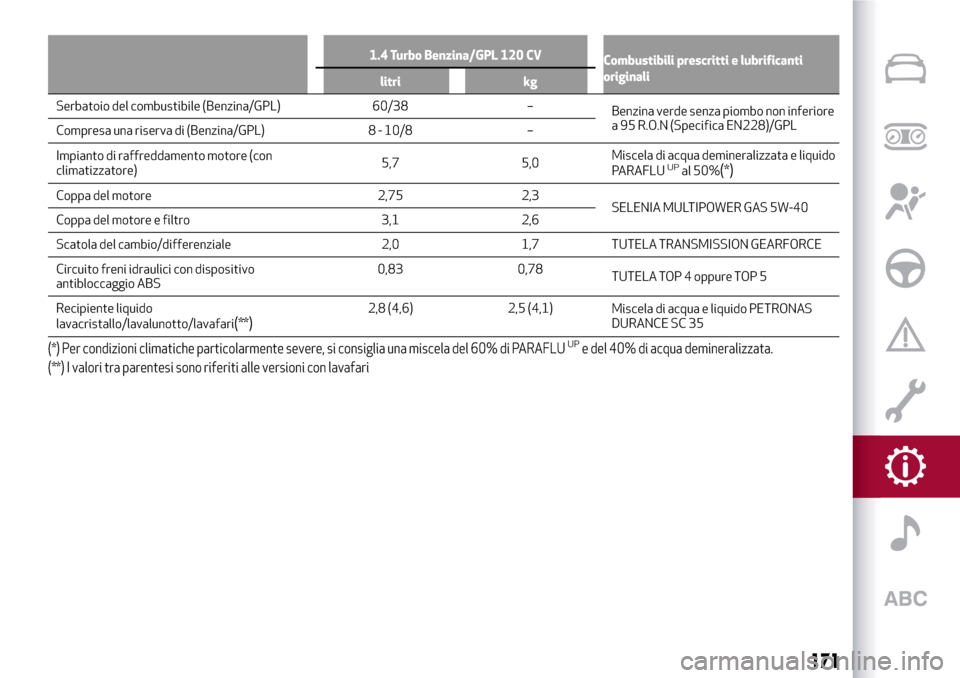

1.4 Turbo Benzina/GPL 120 CV
Combustibili prescritti e lubrificanti
originali
litri kg
Serbatoio del combustibile (Benzina/GPL) 60/38 –
Benzinaverde senza piombo non inferiore
a 95 R.O.N (Specifica EN228)/GPL
Compresa una riserva di (Benzina/GPL) 8 - 10/8 –
Impianto di raffreddamento motore (con
climatizzatore)5,7 5,0Miscela di acqua demineralizzata e liquido
PARAFLU
UPal 50%(*)
Coppa del motore 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Coppa del motore e filtro 3,1 2,6
Scatola del cambio/differenziale 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici con dispositivo
antibloccaggio ABS0,83 0,78
TUTELA TOP 4 oppure TOP 5
Recipiente liquido
lavacristallo/lavalunotto/lavafari
(**)2,8 (4,6) 2,5 (4,1)
Miscela di acqua e liquido PETRONAS
DURANCE SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
171

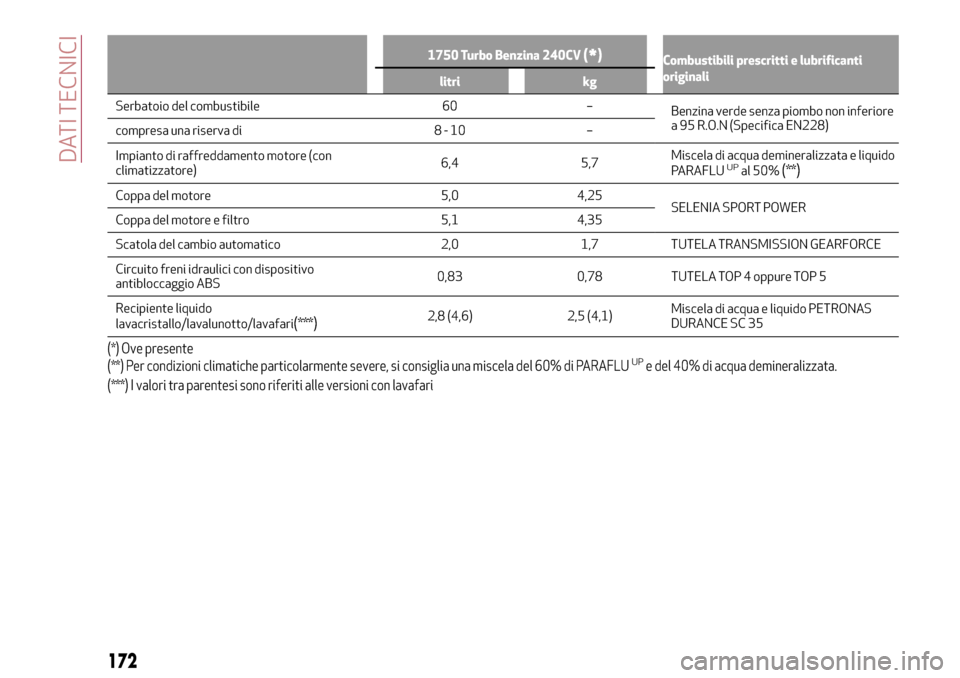

1750 Turbo Benzina 240CV(*)Combustibili prescritti e lubrificanti
originali
litri kg
Serbatoio del combustibile 60 –
Benzinaverde senza piombo non inferiore
a 95 R.O.N (Specifica EN228)
compresa una riserva di 8 - 10 –
Impianto di raffreddamento motore (con
climatizzatore)6,4 5,7Miscela di acqua demineralizzata e liquido
PARAFLU
UPal 50%(**)
Coppa del motore 5,0 4,25
SELENIA SPORT POWER
Coppa del motore e filtro 5,1 4,35
Scatola del cambio automatico 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici con dispositivo
antibloccaggio ABS0,83 0,78 TUTELA TOP 4 oppure TOP 5
Recipiente liquido
lavacristallo/lavalunotto/lavafari
(***)2,8 (4,6) 2,5 (4,1)Miscela di acqua e liquido PETRONAS
DURANCE SC 35
(*) Ove presente
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(***) I valori tra parentesi sono riferiti alle versioni con lavafari
172
DATI TECNICI

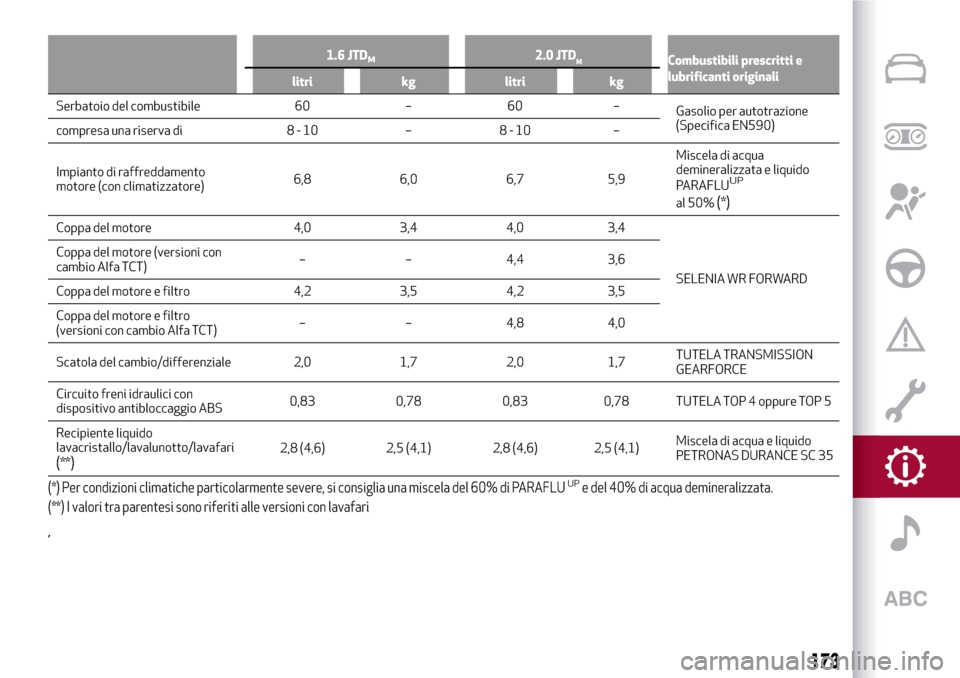

1.6 JTDM2.0 JTDMCombustibili prescritti e
lubrificanti originali
litri kg litri kg
Serbatoio del combustibile 60 – 60 –
Gasolioper autotrazione
(Specifica EN590)
compresa una riserva di 8 - 10 – 8 - 10 –
Impianto di raffreddamento
motore (con climatizzatore)6,8 6,0 6,7 5,9Miscela di acqua
demineralizzata e liquido
PARAFLU
UP
al 50%(*)
Coppa del motore 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Coppa del motore (versioni con
cambio Alfa TCT)– – 4,4 3,6
Coppa del motore e filtro 4,2 3,5 4,2 3,5
Coppa del motore e filtro
(versioni con cambio Alfa TCT)– – 4,8 4,0
Scatola del cambio/differenziale 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici con
dispositivo antibloccaggio ABS0,83 0,78 0,83 0,78 TUTELA TOP 4 oppure TOP 5
Recipiente liquido
lavacristallo/lavalunotto/lavafari
(**)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Miscela di acqua e liquido
PETRONAS DURANCE SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
,
173

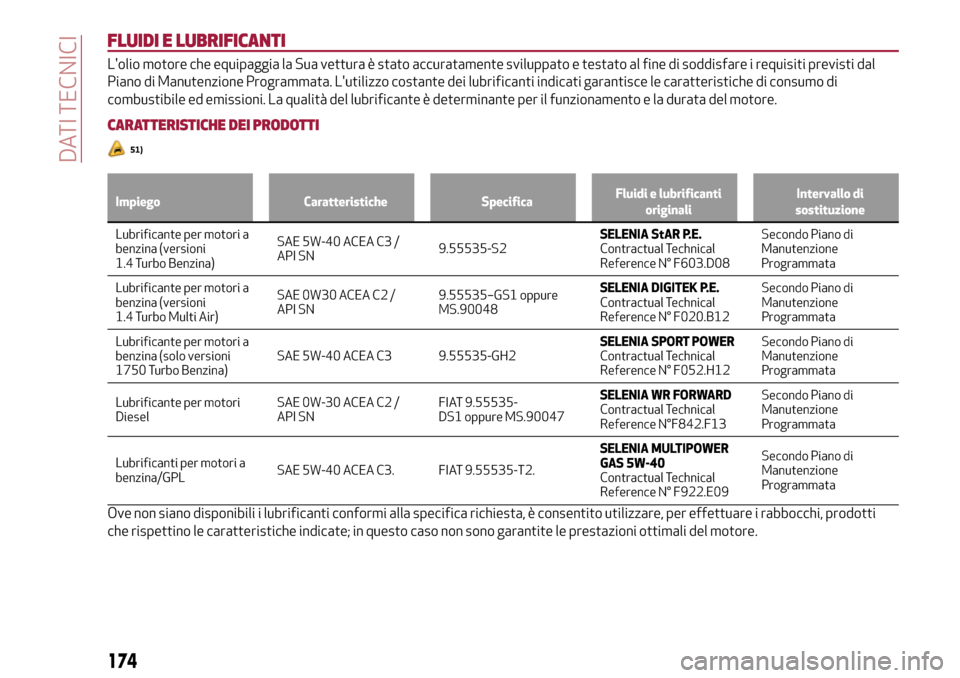

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
51)
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificante per motori a
benzina
(versioni
1.4 Turbo Benzina)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori a
benzina (versioni
1.4 Turbo Multi Air)SAE 0W30 ACEA C2 /
API SN9.55535–GS1 oppure
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori a
benzina (solo versioni
1750 Turbo Benzina)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori
DieselSAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-
DS1 oppure MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13Secondo Piano di
Manutenzione
Programmata
Lubrificanti per motori a
benzina/GPLSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare i rabbocchi, prodotti
che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
174
DATI TECNICI

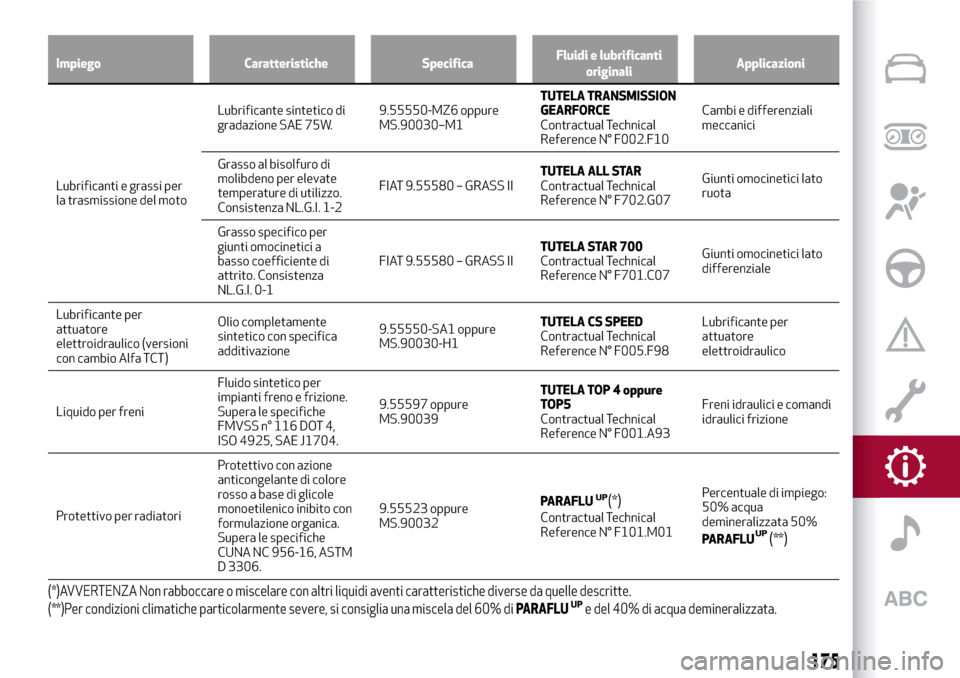

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi per
la trasmissione del motoLubrificante sintetico di
gradazione SAE 75W.9.55550-MZ6 oppure
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambi e differenziali
meccanici
Grasso al bisolfuro di
molibdeno per elevate
temperature di utilizzo.
Consistenza NL.G.I. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per
giunti omocinetici a
basso coefficiente di
attrito. Consistenza
NL.G.I. 0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Lubrificante per
attuatore
elettroidraulico (versioni
con cambio Alfa TCT)Olio completamente
sintetico con specifica
additivazione9.55550-SA1 oppure
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubrificante per
attuatore
elettroidraulico
Liquido per freniFluido sintetico per
impianti freno e frizione.
Supera le specifiche
FMVSS n° 116 DOT 4,
ISO 4925, SAE J1704.9.55597 oppure
MS.90039TUTELA TOP 4 oppure
TOP5
Contractual Technical
Reference N° F001.A93Freni idraulici e comandi
idraulici frizione
Protettivo per radiatoriProtettivo con azione
anticongelante di colore
rosso a base di glicole
monoetilenico inibito con
formulazione organica.
Supera le specifiche
CUNA NC 956-16, ASTM
D 3306.9.55523 oppure
MS.90032PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Percentuale di impiego:
50% acqua
demineralizzata 50%
PARAFLUUP(**)
(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLUUPe del 40% di acqua demineralizzata.
175

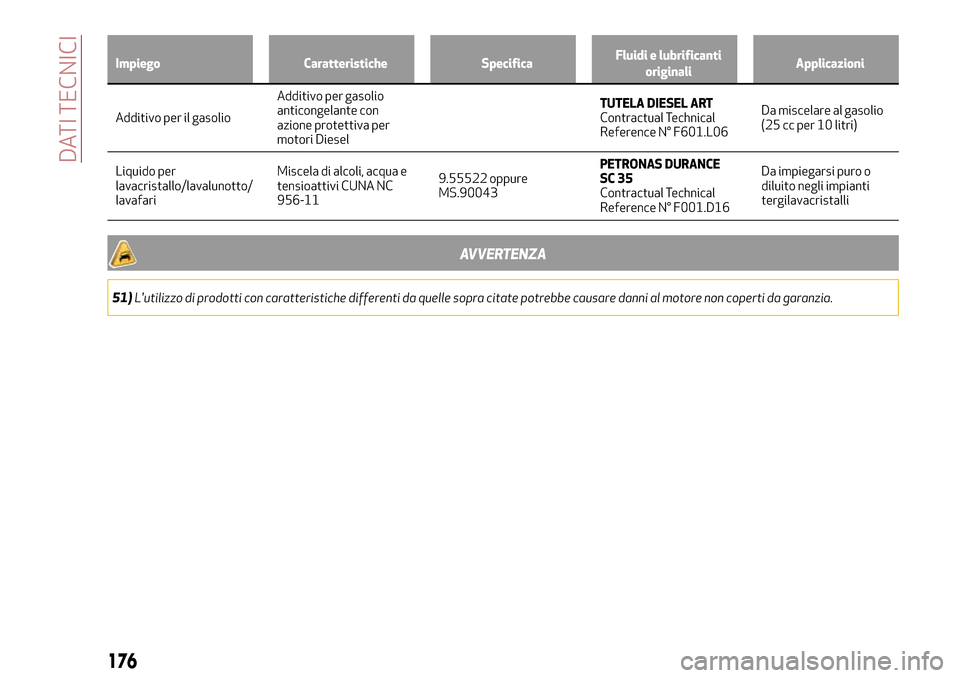

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Additivo per il gasolioAdditivo per gasolio
anticongelante con
azione protettiva per
motori DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Da miscelare al gasolio
(25 cc per 10 litri)
Liquido per
lavacristallo/lavalunotto/
lavafariMiscela di alcoli, acqua e
tensioattivi CUNA NC
956-119.55522 oppure
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
AVVERTENZA
51)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
176
DATI TECNICI

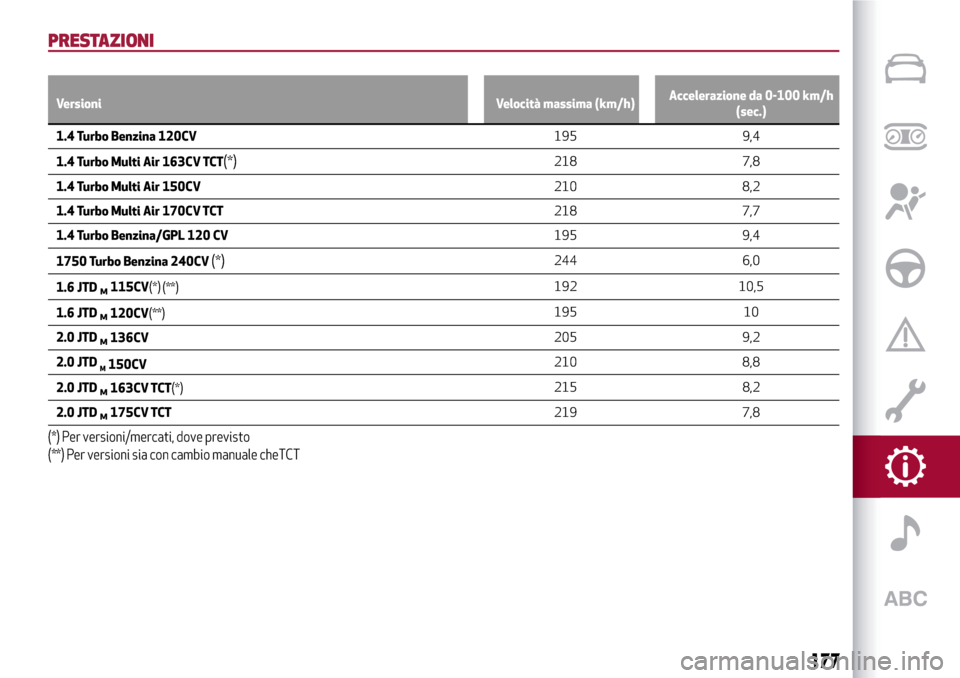

PRESTAZIONI
Versioni Velocità massima (km/h)Accelerazione da 0-100 km/h
(sec.)
1.4 Turbo Benzina 120CV195
9,4
1.4 Turbo Multi Air 163CV TCT
(*)218 7,8
1.4 Turbo Multi Air 150CV210 8,2
1.4 Turbo Multi Air 170CV TCT218 7,7
1.4 Turbo Benzina/GPL 120 CV195 9,4
1750 Turbo Benzina 240CV
(*)244 6,0
1.6 JTD
M115CV(*)
(**)192 10,5
1.6 JTD
M120CV(**)195 10
2.0 JTD
M136CV205 9,2
2.0 JTD
M150CV210 8,8
2.0 JTD
M163CV TCT(*)215 8,2
2.0 JTD
M175CV TCT219 7,8
(*) Per versioni/mercati, dove previsto
(**) Per versioni sia con cambio manuale cheTCT
177

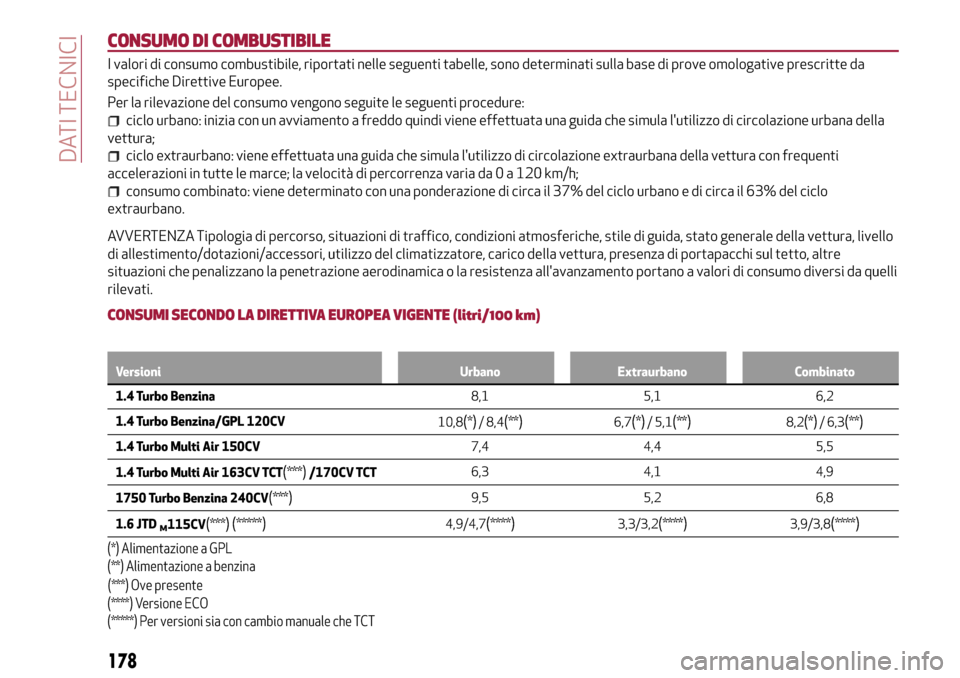

CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nelle seguenti tabelle, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana della
vettura;
ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura, livello
di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da quelli
rilevati.
CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)
Versioni Urbano Extraurbano Combinato
1.4 Turbo Benzina8,1
5,1 6,2
1.4 Turbo Benzina/GPL 120CV
10,8
(*)/ 8,4(**)6,7(*)/ 5,1(**)8,2(*)/ 6,3(**)
1.4 Turbo Multi Air 150CV7,4 4,4 5,5
1.4 Turbo Multi Air 163CV TCT
(***)/170CV TCT6,3 4,1 4,9
1750 Turbo Benzina 240CV
(***)9,5 5,2 6,8
1.6 JTD
M115CV(***)(*****)4,9/4,7(****)3,3/3,2(****)3,9/3,8(****)
(*) Alimentazione a GPL
(**) Alimentazione a benzina
(*****) Per versioni sia con cambio manuale che TCT (****) Versione ECO
178
DATI TECNICI
(***) Ove presente
