Spie su quadro Cosa significa Cosa fare

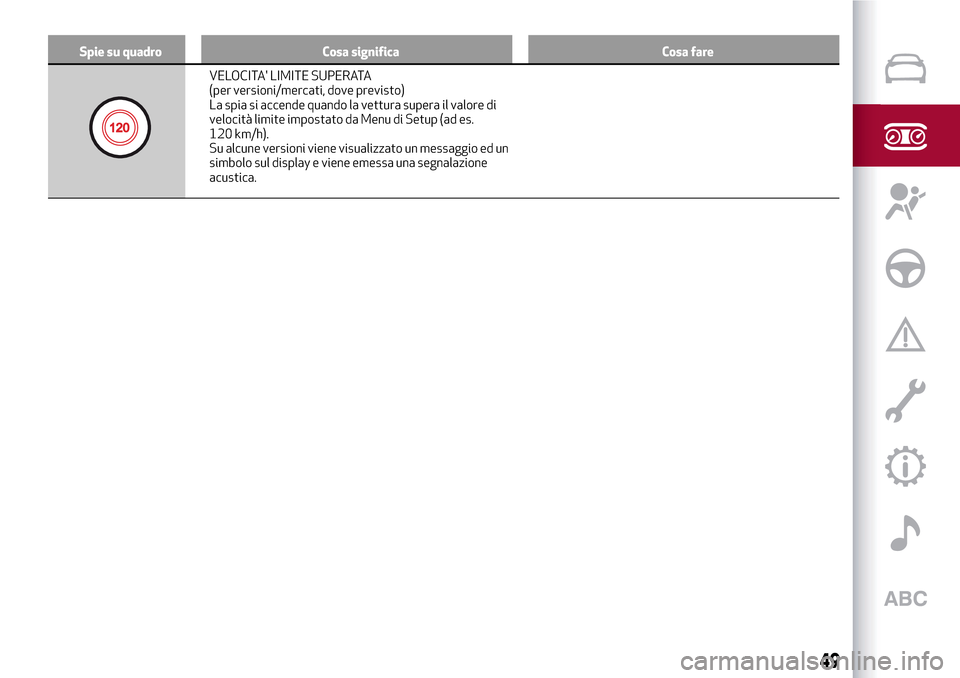

VELOCITA' LIMITE SUPERATA
(per versioni/mercati, dove previsto)
La spia si accende quando la vettura supera il valore di
velocità limite impostato da Menu di Setup (ad es.
120 km/h).
Su alcune versioni viene visualizzato un messaggio ed un
simbolo sul display e viene emessa una segnalazione
acustica.
49

Spie su quadro Cosa significa Cosa fare

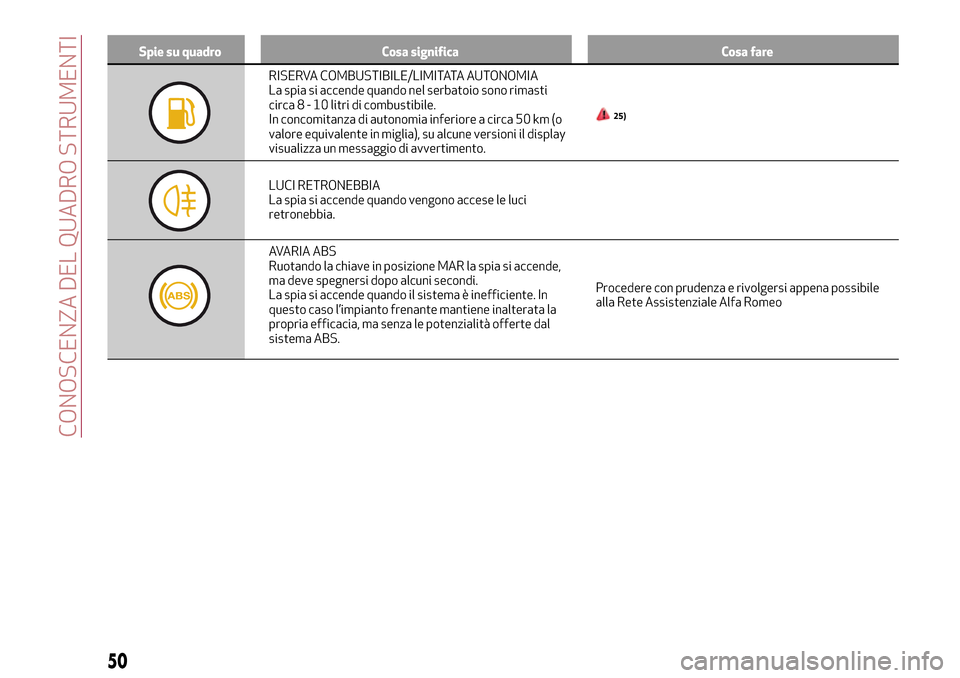

RISERVA COMBUSTIBILE/LIMITATA AUTONOMIA
La spia si accende quando nel serbatoio sono rimasti
circa8-10litri di combustibile.
In concomitanza di autonomia inferiore a circa 50 km (o
valore equivalente in miglia), su alcune versioni il display
visualizza un messaggio di avvertimento.
25)
LUCI RETRONEBBIA
La spia si accende quando vengono accese le luci
retronebbia.
AVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi.
La spia si accende quando il sistema è inefficiente. In
questo caso l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal
sistema ABS.Procedere con prudenza e rivolgersi appena possibile
alla Rete Assistenziale Alfa Romeo
50
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

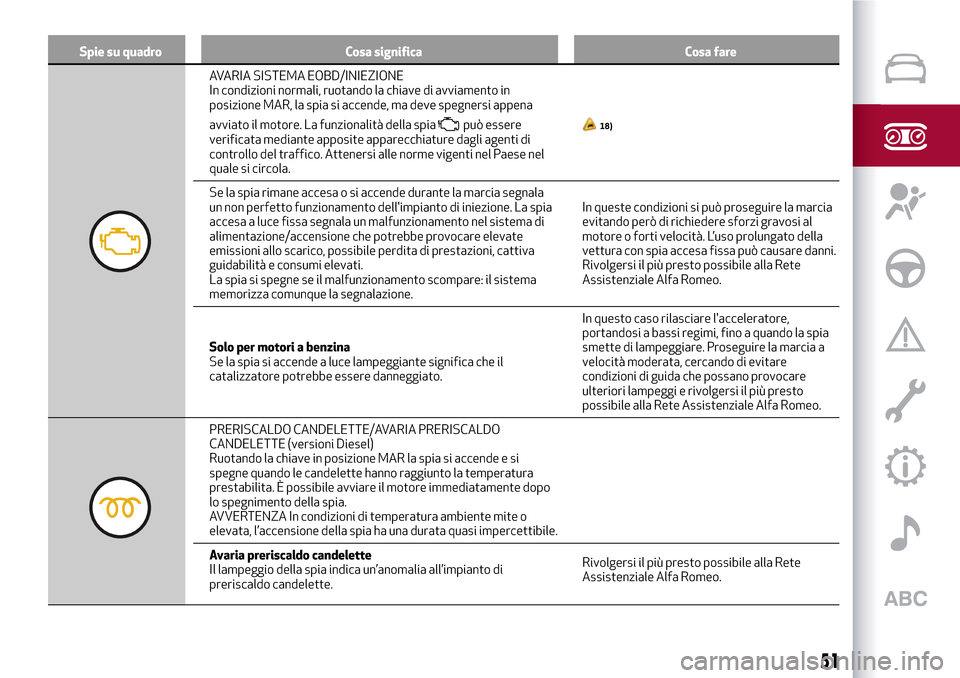

AVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in
posizione MAR, la spia si accende, ma deve spegnersi appena
avviato il motore. La funzionalità della spia
può essere
verificata mediante apposite apparecchiature dagli agenti di
controllo del traffico. Attenersi alle norme vigenti nel Paese nel
quale si circola.18)
Se la spia rimane accesa o si accende durante la marcia segnala
un non perfetto funzionamento dell'impianto di iniezione. La spia
accesa a luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate
emissioni allo scarico, possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati.
La spia si spegne se il malfunzionamento scompare: il sistema
memorizza comunque la segnalazione.In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al
motore o forti velocità. L’uso prolungato della
vettura con spia accesa fissa può causare danni.
Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
Solo per motori a benzina
Se la spia si accende a luce lampeggiante significa che il
catalizzatore potrebbe essere danneggiato.In questo caso rilasciare l'acceleratore,
portandosi a bassi regimi, fino a quando la spia
smette di lampeggiare. Proseguire la marcia a
velocità moderata, cercando di evitare
condizioni di guida che possano provocare
ulteriori lampeggi e rivolgersi il più presto
possibile alla Rete Assistenziale Alfa Romeo.
PRERISCALDO CANDELETTE/AVARIA PRERISCALDO
CANDELETTE (versioni Diesel)
Ruotando la chiave in posizione MAR la spia si accende e si
spegne quando le candelette hanno raggiunto la temperatura
prestabilita. È possibile avviare il motore immediatamente dopo
lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite o
elevata, l’accensione della spia ha una durata quasi impercettibile.
Avaria preriscaldo candelette
Il lampeggio della spia indica un’anomalia all’impianto di
preriscaldo candelette.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
51

Spie su quadro Cosa significa Cosa fare

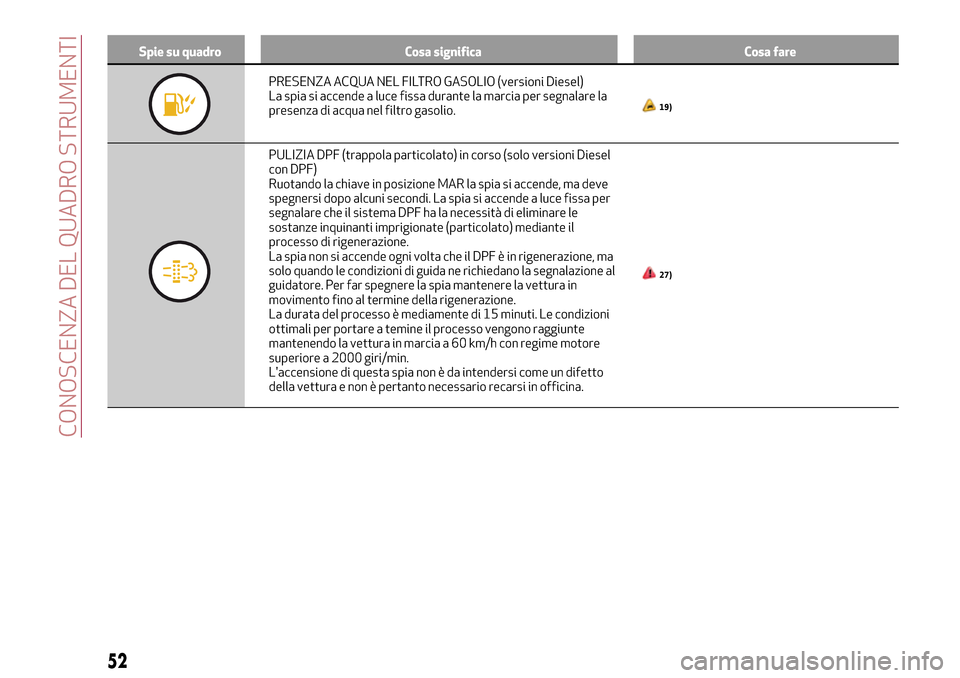

PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
La spia si accende a luce fissa durante la marcia per segnalare la
presenza di acqua nel filtro gasolio.
19)
PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel
con DPF)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia si accende a luce fissa per
segnalare che il sistema DPF ha la necessità di eliminare le
sostanze inquinanti imprigionate (particolato) mediante il
processo di rigenerazione.
La spia non si accende ogni volta che il DPF è in rigenerazione, ma
solo quando le condizioni di guida ne richiedano la segnalazione al
guidatore. Per far spegnere la spia mantenere la vettura in
movimento fino al termine della rigenerazione.
La durata del processo è mediamente di 15 minuti. Le condizioni
ottimali per portare a temine il processo vengono raggiunte
mantenendo la vettura in marcia a 60 km/h con regime motore
superiore a 2000 giri/min.
L'accensione di questa spia non è da intendersi come un difetto
della vettura e non è pertanto necessario recarsi in officina.
27)
52
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

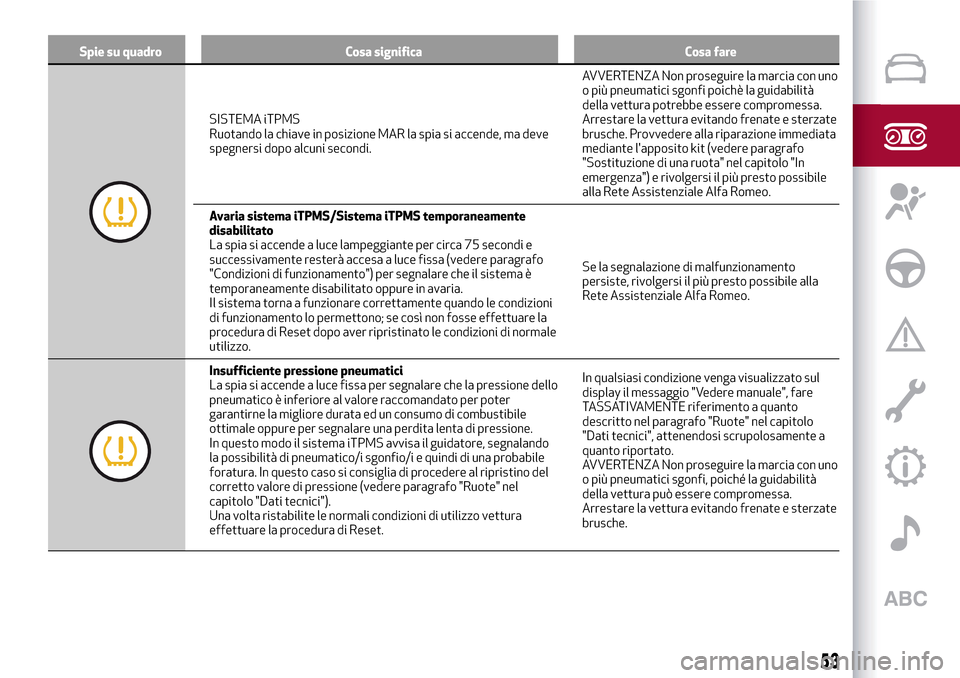

SISTEMA iTPMS
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi.AVVERTENZA Non proseguire la marcia con uno
o più pneumatici sgonfi poichè la guidabilità
della vettura potrebbe essere compromessa.
Arrestare la vettura evitando frenate e sterzate
brusche. Provvedere alla riparazione immediata
mediante l'apposito kit (vedere paragrafo
"Sostituzione di una ruota" nel capitolo "In
emergenza") e rivolgersi il più presto possibile
alla Rete Assistenziale Alfa Romeo.
Avaria sistema iTPMS/Sistema iTPMS temporaneamente
disabilitato
La spia si accende a luce lampeggiante per circa 75 secondi e
successivamente resterà accesa a luce fissa (vedere paragrafo
"Condizioni di funzionamento") per segnalare che il sistema è
temporaneamente disabilitato oppure in avaria.
Il sistema torna a funzionare correttamente quando le condizioni
di funzionamento lo permettono; se così non fosse effettuare la
procedura di Reset dopo aver ripristinato le condizioni di normale
utilizzo.Se la segnalazione di malfunzionamento
persiste, rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo.
Insufficiente pressione pneumatici
La spia si accende a luce fissa per segnalare che la pressione dello
pneumatico è inferiore al valore raccomandato per poter
garantirne la migliore durata ed un consumo di combustibile
ottimale oppure per segnalare una perdita lenta di pressione.
In questo modo il sistema iTPMS avvisa il guidatore, segnalando
la possibilità di pneumatico/i sgonfio/i e quindi di una probabile
foratura. In questo caso si consiglia di procedere al ripristino del
corretto valore di pressione (vedere paragrafo "Ruote" nel
capitolo "Dati tecnici").
Una volta ristabilite le normali condizioni di utilizzo vettura
effettuare la procedura di Reset.In qualsiasi condizione venga visualizzato sul
display il messaggio "Vedere manuale", fare
TASSATIVAMENTE riferimento a quanto
descritto nel paragrafo "Ruote" nel capitolo
"Dati tecnici", attenendosi scrupolosamente a
quanto riportato.
AVVERTENZA Non proseguire la marcia con uno
o più pneumatici sgonfi, poiché la guidabilità
della vettura può essere compromessa.
Arrestare la vettura evitando frenate e sterzate
brusche.
53

Spie su quadro Cosa significa Cosa fare

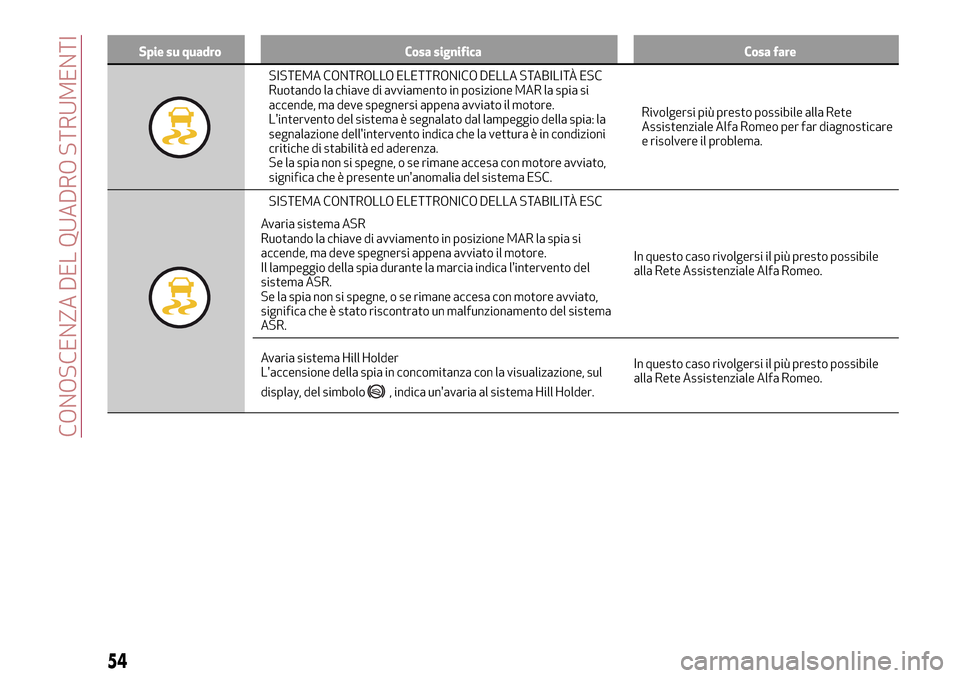

SISTEMA CONTROLLO ELETTRONICO DELLA STABILITÀ ESC
Ruotando la chiave di avviamento in posizione MAR la spia si
accende, ma deve spegnersi appena avviato il motore.
L'intervento del sistema è segnalato dal lampeggio della spia: la
segnalazione dell'intervento indica che la vettura è in condizioni
critiche di stabilità ed aderenza.
Se la spia non si spegne, o se rimane accesa con motore avviato,
significa che è presente un'anomalia del sistema ESC.Rivolgersi più presto possibile alla Rete
Assistenziale Alfa Romeo per far diagnosticare
e risolvere il problema.
SISTEMA CONTROLLO ELETTRONICO DELLA STABILITÀ ESC
Avaria sistema ASR
Ruotando la chiave di avviamento in posizione MAR la spia si
accende, ma deve spegnersi appena avviato il motore.
Il lampeggio della spia durante la marcia indica l'intervento del
sistema ASR.
Se la spia non si spegne, o se rimane accesa con motore avviato,
significa che è stato riscontrato un malfunzionamento del sistema
ASR.In questo caso rivolgersi il più presto possibile
alla Rete Assistenziale Alfa Romeo.
Avaria sistema Hill Holder
L'accensione della spia in concomitanza con la visualizazione, sul
display, del simbolo
, indica un'avaria al sistema Hill Holder.In questo caso rivolgersi il più presto possibile
alla Rete Assistenziale Alfa Romeo.
54
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

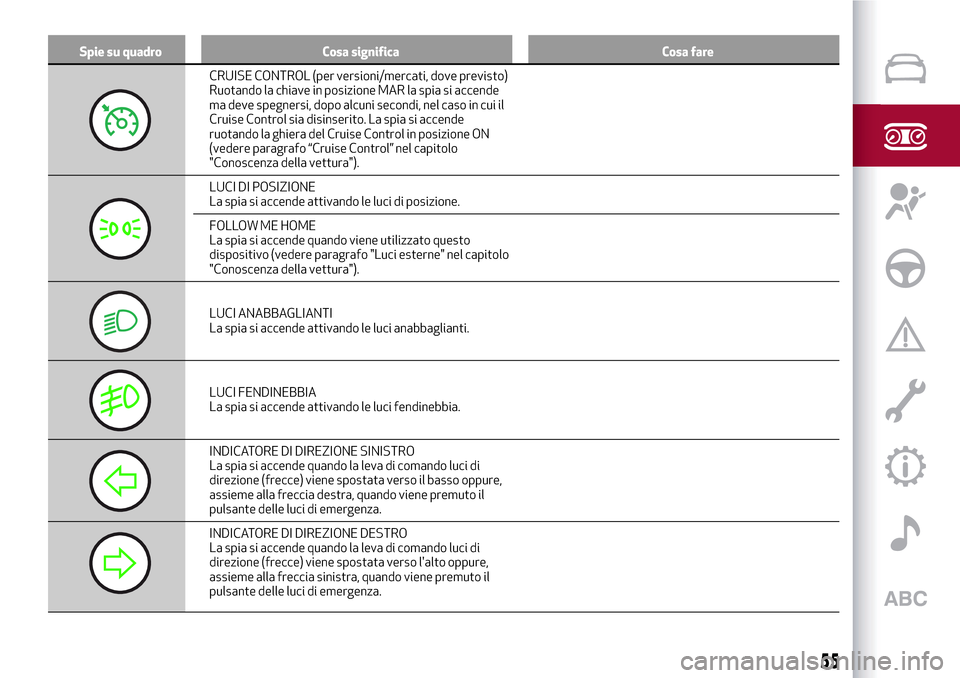

CRUISE CONTROL (per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende
ma deve spegnersi, dopo alcuni secondi, nel caso in cui il
Cruise Control sia disinserito. La spia si accende
ruotando la ghiera del Cruise Control in posizione ON
(vedere paragrafo “Cruise Control” nel capitolo
"Conoscenza della vettura").
LUCI DI POSIZIONE
La spia si accende attivando le luci di posizione.
FOLLOW ME HOME
La spia si accende quando viene utilizzato questo
dispositivo (vedere paragrafo "Luci esterne" nel capitolo
"Conoscenza della vettura").
LUCI ANABBAGLIANTI
La spia si accende attivando le luci anabbaglianti.
LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di
direzione (frecce) viene spostata verso il basso oppure,
assieme alla freccia destra, quando viene premuto il
pulsante delle luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di
direzione (frecce) viene spostata verso l'alto oppure,
assieme alla freccia sinistra, quando viene premuto il
pulsante delle luci di emergenza.
55

Spie su quadro Cosa significa Cosa fare

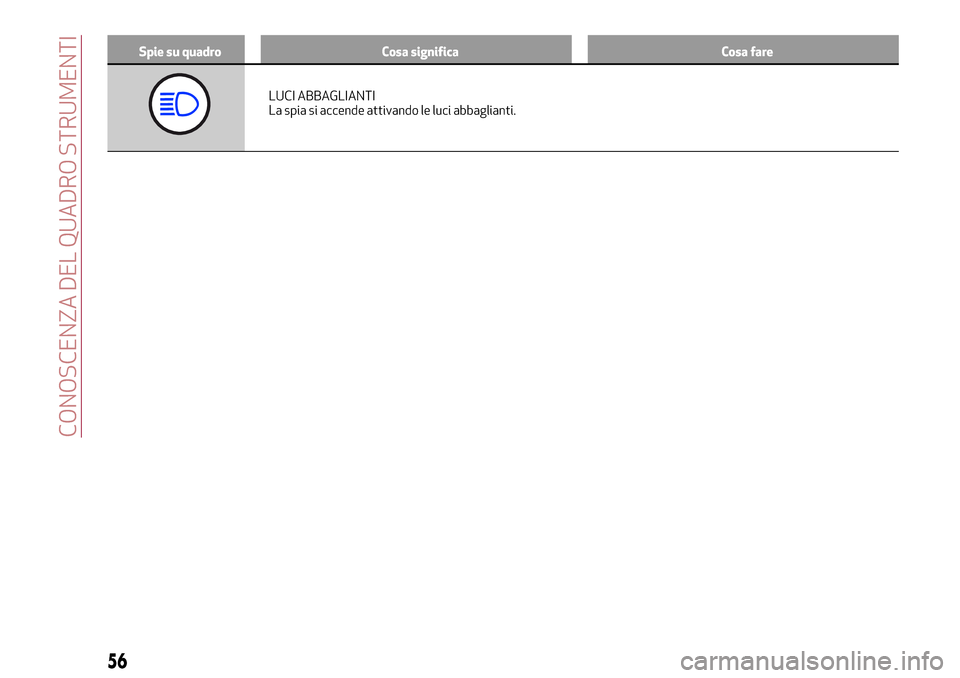

LUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
56
CONOSCENZA DEL QUADRO STRUMENTI

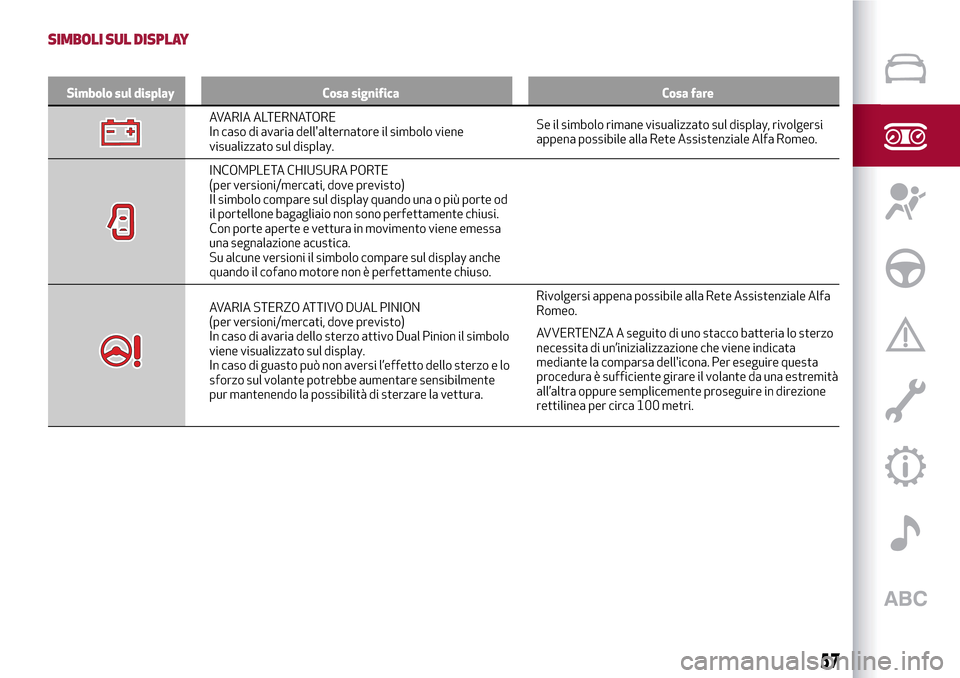

SIMBOLI SUL DISPLAY
Simbolo sul display Cosa significa Cosa fare
AVARIA ALTERNATORE
In caso di avaria dell'alternatore il simbolo viene
visualizzato sul display.Se il simbolo rimane visualizzato sul display, rivolgersi
appena possibile alla Rete Assistenziale Alfa Romeo.
INCOMPLETA CHIUSURA PORTE
(per versioni/mercati, dove previsto)
Il simbolo compare sul display quando una o più porte od
il portellone bagagliaio non sono perfettamente chiusi.
Con porte aperte e vettura in movimento viene emessa
una segnalazione acustica.
Su alcune versioni il simbolo compare sul display anche
quando il cofano motore non è perfettamente chiuso.
AVARIA STERZO ATTIVO DUAL PINION
(per versioni/mercati, dove previsto)
In caso di avaria dello sterzo attivo Dual Pinion il simbolo
viene visualizzato sul display.
In caso di guasto può non aversi l’effetto dello sterzo e lo
sforzo sul volante potrebbe aumentare sensibilmente
pur mantenendo la possibilità di sterzare la vettura.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
AVVERTENZA A seguito di uno stacco batteria lo sterzo
necessita di un’inizializzazione che viene indicata
mediante la comparsa dell'icona. Per eseguire questa
procedura è sufficiente girare il volante da una estremità
all’altra oppure semplicemente proseguire in direzione
rettilinea per circa 100 metri.
57

Simbolo sul display Cosa significa Cosa fare

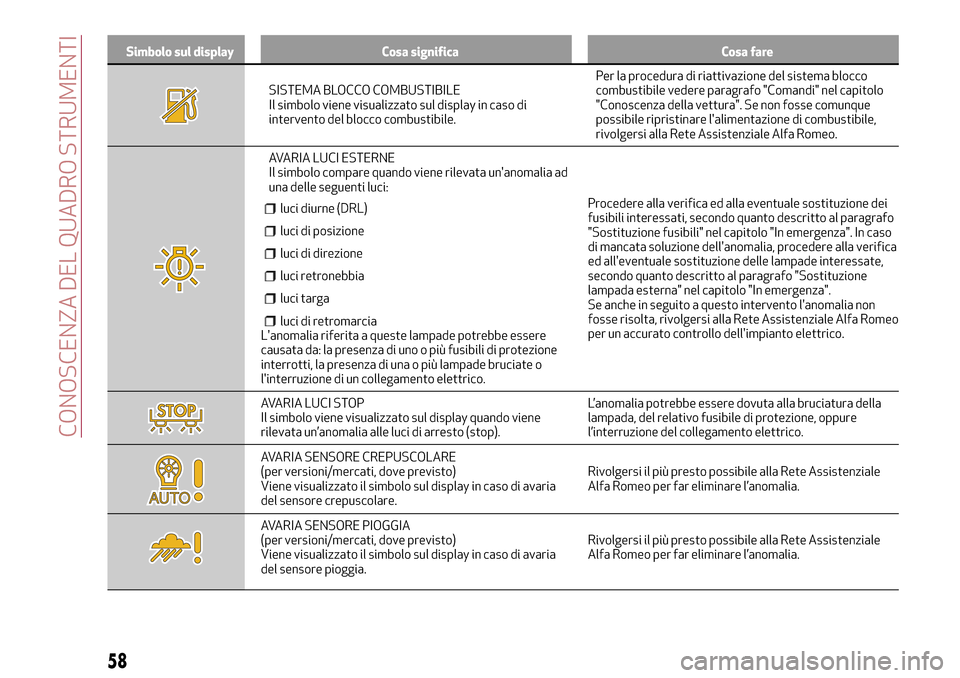

SISTEMA BLOCCO COMBUSTIBILE
Il simbolo viene visualizzato sul display in caso di
intervento del blocco combustibile.Per la procedura di riattivazione del sistema blocco
combustibile vedere paragrafo "Comandi" nel capitolo
"Conoscenza della vettura". Se non fosse comunque
possibile ripristinare l'alimentazione di combustibile,
rivolgersi alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ESTERNE
Il simbolo compare quando viene rilevata un'anomalia ad
una delle seguenti luci:
luci diurne (DRL)
luci di posizione
luci di direzione
luci retronebbia
luci targa
luci di retromarciaL'anomalia riferita a queste lampade potrebbe essere
causata da: la presenza di uno o più fusibili di protezione
interrotti, la presenza di una o più lampade bruciate o
l'interruzione di un collegamento elettrico.Procedere alla verifica ed alla eventuale sostituzione dei
fusibili interessati, secondo quanto descritto al paragrafo
"Sostituzione fusibili" nel capitolo "In emergenza". In caso
di mancata soluzione dell'anomalia, procedere alla verifica
ed all'eventuale sostituzione delle lampade interessate,
secondo quanto descritto al paragrafo "Sostituzione
lampada esterna" nel capitolo "In emergenza".
Se anche in seguito a questo intervento l'anomalia non
fosse risolta, rivolgersi alla Rete Assistenziale Alfa Romeo
per un accurato controllo dell'impianto elettrico.
AVARIA LUCI STOP
Il simbolo viene visualizzato sul display quando viene
rilevata un’anomalia alle luci di arresto (stop).L’anomalia potrebbe essere dovuta alla bruciatura della
lampada, del relativo fusibile di protezione, oppure
l’interruzione del collegamento elettrico.
AVARIA SENSORE CREPUSCOLARE
(per versioni/mercati, dove previsto)
Viene visualizzato il simbolo sul display in caso di avaria
del sensore crepuscolare.Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo per far eliminare l’anomalia.
AVARIA SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Viene visualizzato il simbolo sul display in caso di avaria
del sensore pioggia.Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo per far eliminare l’anomalia.
58
CONOSCENZA DEL QUADRO STRUMENTI
