Questa sezione del libretto Le fornisce tutte le informazioni utili
per conoscere, interpretare e utilizzare correttamente il quadro
strumenti.
CONOSCENZA DEL QUADRO
STRUMENTI
QUADRO E STRUMENTI DI BORDO...................40
DISPLAY....................................41
VOCI MENU..................................43
TRIP COMPUTER..............................44
SPIE E MESSAGGI..............................45

QUADRO E STRUMENTI DI BORDO
DISPLAY MULTIFUNZIONALE RICONFIGURABILE
1. Tachimetro (indicatore di velocità)
2. Display multifunzionale riconfigurabile
3. Contagiri
4. Indicatore livello combustibile con spia della riserva
5. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
Spie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
36A0K0907C
40
CONOSCENZA DEL QUADRO STRUMENTI

DISPLAY

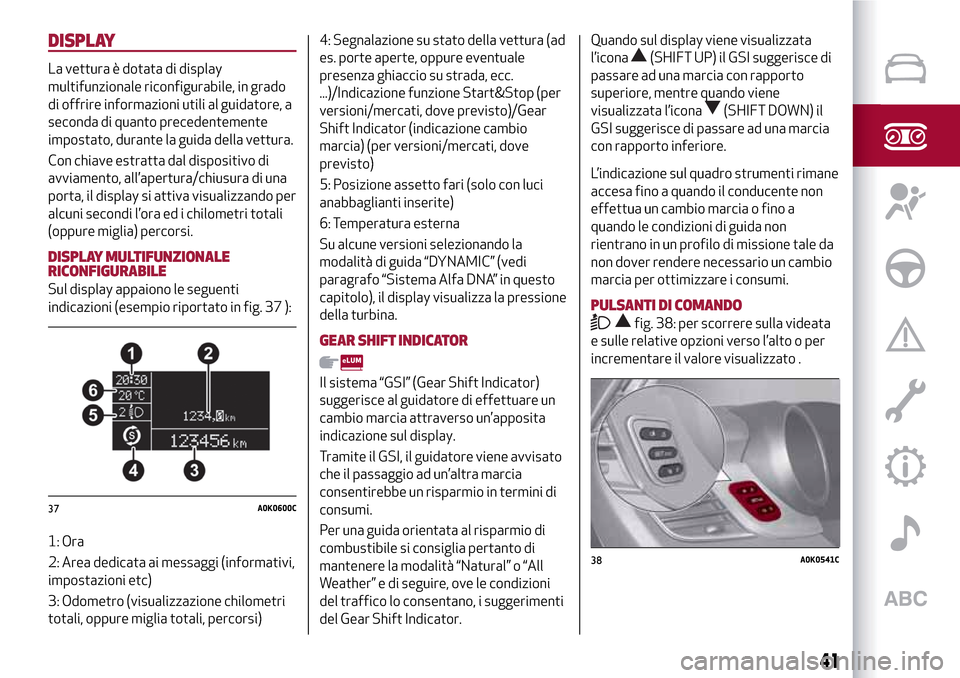

La vettura è dotata di display
multifunzionale riconfigurabile, in grado
di offrire informazioni utili al guidatore, a
seconda di quanto precedentemente
impostato, durante la guida della vettura.
Con chiave estratta dal dispositivo di
avviamento, all’apertura/chiusura di una
porta, il display si attiva visualizzando per
alcuni secondi l’ora ed i chilometri totali
(oppure miglia) percorsi.
DISPLAY MULTIFUNZIONALE
RICONFIGURABILE
Sul display appaiono le seguenti
indicazioni (esempio riportato in fig. 37 ):
1: Ora
2: Area dedicata ai messaggi (informativi,
impostazioni etc)
3: Odometro (visualizzazione chilometri
totali, oppure miglia totali, percorsi)4: Segnalazione su stato della vettura (ad
es. porte aperte, oppure eventuale
presenza ghiaccio su strada, ecc.
...)/Indicazione funzione Start&Stop (per
versioni/mercati, dove previsto)/Gear
Shift Indicator (indicazione cambio
marcia) (per versioni/mercati, dove
previsto)
5: Posizione assetto fari (solo con luci
anabbaglianti inserite)
6: Temperatura esterna
Su alcune versioni selezionando la
modalità di guida “DYNAMIC” (vedi
paragrafo “Sistema Alfa DNA” in questo
capitolo), il display visualizza la pressione
della turbina.
GEAR SHIFT INDICATOR
Il sistema “GSI” (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un’apposita
indicazione sul display.
Tramite il GSI, il guidatore viene avvisato
che il passaggio ad un’altra marcia
consentirebbe un risparmio in termini di
consumi.
Per una guida orientata al risparmio di
combustibile si consiglia pertanto di
mantenere la modalità “Natural” o “All
Weather” e di seguire, ove le condizioni
del traffico lo consentano, i suggerimenti
del Gear Shift Indicator.Quando sul display viene visualizzata
l’icona
(SHIFT UP) il GSI suggerisce di
passare ad una marcia con rapporto
superiore, mentre quando viene
visualizzata l’icona
(SHIFT DOWN) il
GSI suggerisce di passare ad una marcia
con rapporto inferiore.
L’indicazione sul quadro strumenti rimane
accesa fino a quando il conducente non
effettua un cambio marcia o fino a
quando le condizioni di guida non
rientrano in un profilo di missione tale da
non dover rendere necessario un cambio
marcia per ottimizzare i consumi.
PULSANTI DI COMANDO
fig. 38: per scorrere sulla videata
e sulle relative opzioni verso l’alto o per
incrementare il valore visualizzato .
37A0K0600C
38A0K0541C
41

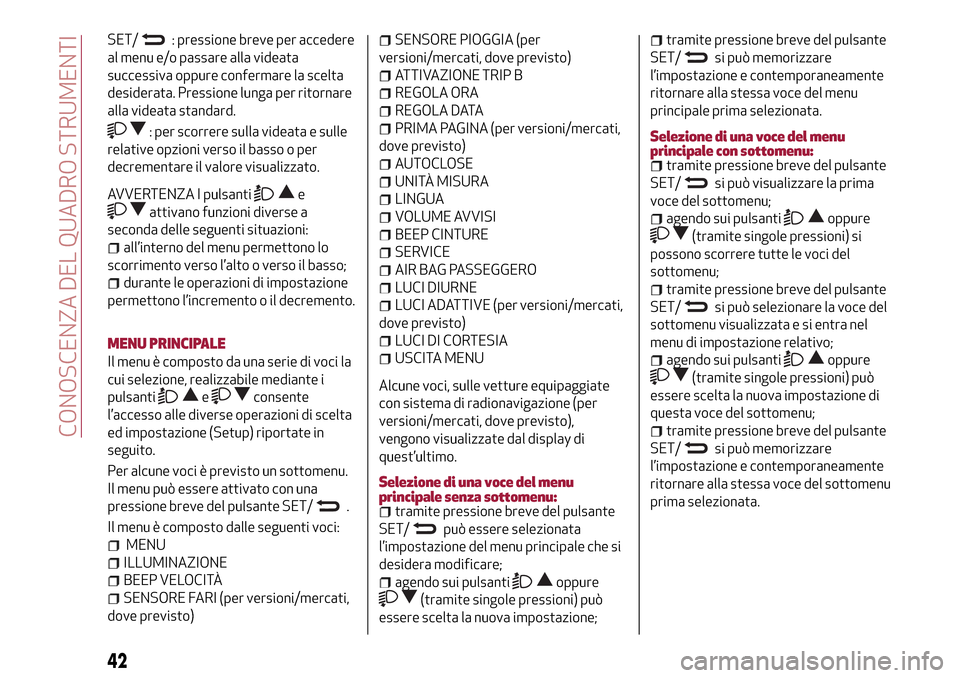

SET/: pressione breve per accedere
al menu e/o passare alla videata
successiva oppure confermare la scelta
desiderata. Pressione lunga per ritornare
alla videata standard.
: per scorrere sulla videata e sulle
relative opzioni verso il basso o per
decrementare il valore visualizzato.
AVVERTENZA I pulsantie
attivano funzioni diverse a
seconda delle seguenti situazioni:
all’interno del menu permettono lo
scorrimento verso l’alto o verso il basso;
durante le operazioni di impostazione
permettono l’incremento o il decremento.
MENU PRINCIPALE
Il menu è composto da una serie di voci la
cui selezione, realizzabile mediante i
pulsanti
econsente
l’accesso alle diverse operazioni di scelta
ed impostazione (Setup) riportate in
seguito.
Per alcune voci è previsto un sottomenu.
Il menu può essere attivato con una
pressione breve del pulsante SET/
.
Il menu è composto dalle seguenti voci:
MENU
ILLUMINAZIONE
BEEP VELOCITÀ
SENSORE FARI (per versioni/mercati,
dove previsto)
SENSORE PIOGGIA (per
versioni/mercati, dove previsto)
ATTIVAZIONE TRIP B
REGOLA ORA
REGOLA DATA
PRIMA PAGINA (per versioni/mercati,
dove previsto)
AUTOCLOSE
UNITÀ MISURA
LINGUA
VOLUME AVVISI
BEEP CINTURE
SERVICE
AIR BAG PASSEGGERO
LUCI DIURNE
LUCI ADATTIVE (per versioni/mercati,
dove previsto)
LUCI DI CORTESIA
USCITA MENU
Alcune voci, sulle vetture equipaggiate
con sistema di radionavigazione (per
versioni/mercati, dove previsto),
vengono visualizzate dal display di
quest’ultimo.
Selezione di una voce del menu
principale senza sottomenu:
tramite pressione breve del pulsante
SET/
può essere selezionata
l’impostazione del menu principale che si
desidera modificare;
agendo sui pulsantioppure
(tramite singole pressioni) può
essere scelta la nuova impostazione;
tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e contemporaneamente
ritornare alla stessa voce del menu
principale prima selezionata.
Selezione di una voce del menu
principale con sottomenu:
tramite pressione breve del pulsante
SET/
si può visualizzare la prima
voce del sottomenu;
agendo sui pulsantioppure
(tramite singole pressioni) si
possono scorrere tutte le voci del
sottomenu;
tramite pressione breve del pulsante
SET/
si può selezionare la voce del
sottomenu visualizzata e si entra nel
menu di impostazione relativo;
agendo sui pulsantioppure
(tramite singole pressioni) può
essere scelta la nuova impostazione di
questa voce del sottomenu;
tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e contemporaneamente
ritornare alla stessa voce del sottomenu
prima selezionata.
42
CONOSCENZA DEL QUADRO STRUMENTI

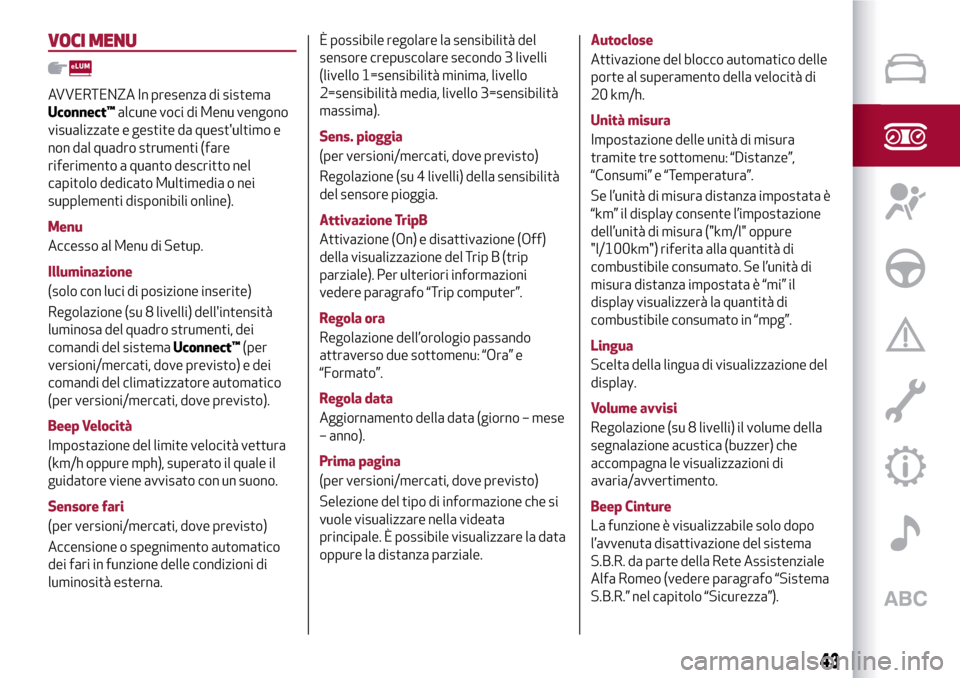

VOCI MENU
AVVERTENZA In presenza di sistema
Uconnect™alcune voci di Menu vengono
visualizzate e gestite da quest'ultimo e
non dal quadro strumenti (fare
riferimento a quanto descritto nel
capitolo dedicato Multimedia o nei
supplementi disponibili online).
Menu
Accesso al Menu di Setup.
Illuminazione
(solo con luci di posizione inserite)
Regolazione (su 8 livelli) dell'intensità
luminosa del quadro strumenti, dei
comandi del sistemaUconnect™(per
versioni/mercati, dove previsto) e dei
comandi del climatizzatore automatico
(per versioni/mercati, dove previsto).
Beep Velocità
Impostazione del limite velocità vettura
(km/h oppure mph), superato il quale il
guidatore viene avvisato con un suono.
Sensore fari
(per versioni/mercati, dove previsto)
Accensione o spegnimento automatico
dei fari in funzione delle condizioni di
luminosità esterna.È possibile regolare la sensibilità del
sensore crepuscolare secondo 3 livelli
(livello 1=sensibilità minima, livello
2=sensibilità media, livello 3=sensibilità
massima).
Sens. pioggia
(per versioni/mercati, dove previsto)
Regolazione (su 4 livelli) della sensibilità
del sensore pioggia.
Attivazione TripB
Attivazione (On) e disattivazione (Off)
della visualizzazione del Trip B (trip
parziale). Per ulteriori informazioni
vedere paragrafo “Trip computer”.
Regola ora
Regolazione dell’orologio passando
attraverso due sottomenu: “Ora” e
“Formato”.
Regola data
Aggiornamento della data (giorno – mese
– anno).
Prima pagina
(per versioni/mercati, dove previsto)
Selezione del tipo di informazione che si
vuole visualizzare nella videata
principale. È possibile visualizzare la data
oppure la distanza parziale.Autoclose
Attivazione del blocco automatico delle
porte al superamento della velocità di
20 km/h.
Unità misura
Impostazione delle unità di misura
tramite tre sottomenu: “Distanze”,
“Consumi” e “Temperatura”.
Se l’unità di misura distanza impostata è
“km” il display consente l’impostazione
dell’unità di misura ("km/l" oppure
"l/100km") riferita alla quantità di
combustibile consumato. Se l’unità di
misura distanza impostata è “mi” il
display visualizzerà la quantità di
combustibile consumato in “mpg”.
Lingua
Scelta della lingua di visualizzazione del
display.
Volume avvisi
Regolazione (su 8 livelli) il volume della
segnalazione acustica (buzzer) che
accompagna le visualizzazioni di
avaria/avvertimento.
Beep Cinture
La funzione è visualizzabile solo dopo
l’avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assistenziale
Alfa Romeo (vedere paragrafo “Sistema
S.B.R.” nel capitolo “Sicurezza”).
43

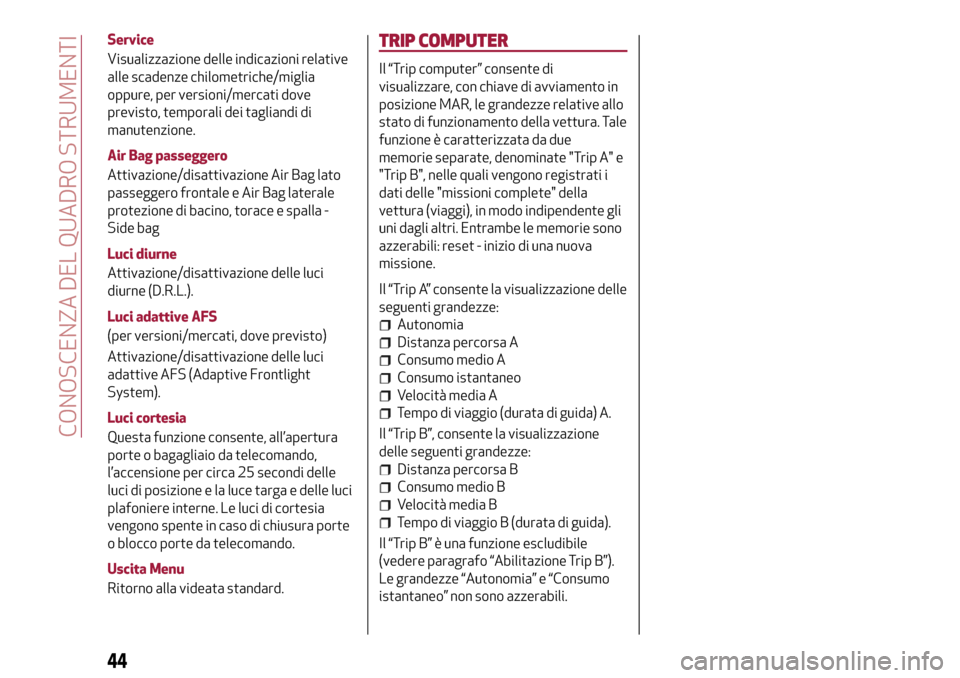

Service
Visualizzazione delle indicazioni relative
alle scadenze chilometriche/miglia
oppure, per versioni/mercati dove
previsto, temporali dei tagliandi di
manutenzione.
Air Bag passeggero
Attivazione/disattivazione Air Bag lato
passeggero frontale e Air Bag laterale
protezione di bacino, torace e spalla -
Side bag
Luci diurne
Attivazione/disattivazione delle luci
diurne (D.R.L.).
Luci adattive AFS
(per versioni/mercati, dove previsto)
Attivazione/disattivazione delle luci
adattive AFS (Adaptive Frontlight
System).
Luci cortesia
Questa funzione consente, all’apertura
porte o bagagliaio da telecomando,
l’accensione per circa 25 secondi delle
luci di posizione e la luce targa e delle luci
plafoniere interne. Le luci di cortesia
vengono spente in caso di chiusura porte
o blocco porte da telecomando.
Uscita Menu
Ritorno alla videata standard.TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento in
posizione MAR, le grandezze relative allo
stato di funzionamento della vettura. Tale
funzione è caratterizzata da due
memorie separate, denominate "Trip A" e
"Trip B", nelle quali vengono registrati i
dati delle "missioni complete" della
vettura (viaggi), in modo indipendente gli
uni dagli altri. Entrambe le memorie sono
azzerabili: reset - inizio di una nuova
missione.
Il “Trip A” consente la visualizzazione delle
seguenti grandezze:
Autonomia
Distanza percorsa A
Consumo medio A
Consumo istantaneo
Velocità media A
Tempo di viaggio (durata di guida) A.
Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:
Distanza percorsa B
Consumo medio B
Velocità media B
Tempo di viaggio B (durata di guida).
Il “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”).
Le grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
44
CONOSCENZA DEL QUADRO STRUMENTI

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo permetta.
Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto specificato nel
presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di avaria fare sempre e
comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie meno
gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi visualizzano
un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le categorie. La
spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie su quadro Cosa significa Cosa fare
LIQUIDO FRENI INSUFFICIENTE/FRENO A MANO
INSERITO
Ruotando la chiave in posizione MAR, la spia si accende
ma deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia (o il simbolo sul display) si accende quando il
livello del liquido freni nella vaschetta scende sotto il
livello minimo, a causa di una possibile perdita di liquido
dal circuito.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale
Alfa Romeo.
Freno a mano inserito
La spia (o il simbolo sul display) si accende con freno a
mano inserito. Se la vettura è in movimento viene inoltre
emessa una segnalazione acustica.Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia (o il simbolo sul display) rimane accesa
rivolgersi alla Rete Assistenziale Alfa Romeo.
45

Spie su quadro Cosa significa Cosa fare
AVARIA EBD
L’accensione contemporanea delle spie
(rossa) e
(giallo ambra) con motore acceso indica un’anomalia
del sistema EBD oppure che il sistema non risulta
disponibile. In questo caso, con frenate violente si può
avere un blocco precoce delle ruote posteriori, con
possibilità di sbandamento.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale Alfa
Romeo per la verifica dell’impianto.
AVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi.
L’accensione della spia a luce fissa indica un'anomalia
all’impianto air bag.
22) 23)
CINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma e cintura
di sicurezza lato guida non allacciata.
La spia si accende in modo lampeggiante, unitamente ad
un avvisatore acustico (buzzer) quando, a vettura in
movimento, le cintura dei posti anteriori non sono
correttamente allacciate.Per la disattivazione permanente dell’avvisatore acustico
(buzzer) del sistema S.B.R. (Seat Belt Reminder) rivolgersi
alla Rete Assistenziale Alfa Romeo. È possibile riattivare
il sistema mediante Menu di Setup.
46
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare
INSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi non
appena avviato il motore.
Dopo la rotazione della chiave di avviamento in posizione MAR, attendere circa
2 secondi prima di effettuare l'avviamento del motore.
La spia si accende a luce fissa unitamente alla visualizzazione di un messaggio sul
display (per versioni/mercati, dove previsto) quando il sistema rileva insufficiente
pressione dell’olio motore.
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria.
AVVERTENZA Per conoscere la corretta quantità di olio motore verificare
comunque sempre l’indicazione presente sull’astina di controllo.
17)
OLIO MOTORE DEGRADATO (per versioni/mercati, dove previsto)
La spia si accende a luce lampeggiante e sul display (per versioni/mercati, dove
previsto) viene visualizzato uno specifico messaggio.
A seconda delle versioni la spia può lampeggiare con le seguenti modalità:
- per 1 minuto ogni due ore;
- per cicli di 3 minuti con intervalli di spia spenta di 5 secondi finché l'olio verrà
sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del motore, la spia
continuerà a lampeggiare nelle modalità precedentemente riportate finché l'olio non
verrà sostituito. Il display visualizza (per versioni/mercati, dove previsto), oltre alla
spia, un messaggio dedicato. L'accensione a luce lampeggiante della spia non è da
ritenere un difetto, ma segnala che l'utilizzo normale della vettura ha portato alla
necessità di sostituire l'olio. Il degrado dell'olio motore viene accelerato da:
- prevalente uso cittadino della vettura che rende più frequente il processo di
rigenerazione del DPF;
- utilizzo della vettura per brevi tratte, impedendo al motore di raggiungere la
temperatura di regime;
- interruzioni ripetute del processo di rigenerazione segnalate attraverso
l’accensione della spia DPF.Rivolgersi appena possibile
alla Rete Assistenziale Alfa
Romeo.
24) 25)
47

Spie su quadro Cosa significa Cosa fare
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia si
accende quando il motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare la vettura, spegnere
il motore e verificare che il livello dell’acqua all’interno
della vaschetta non sia al di sotto del riferimento MIN. In
tal caso attendere il raffreddamento del motore, quindi
aprire lentamente e con cautela il tappo, rabboccare con
liquido di raffreddamento, assicurandosi che questo sia
compreso tra i riferimenti MIN e MAX riportati sulla
vaschetta stessa. Verificare inoltre visivamente la
presenza di eventuali perdite di liquido. Se al successivo
avviamento la spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale Alfa Romeo.
In caso di utilizzo impegnativo della vettura (ad es. in
condizioni di guida prestazionale): rallentare la marcia e,
nel caso in cui la spia rimanga accesa, arrestare la
vettura. Sostare per2o3minuti mantenendo il motore
acceso e leggermente accelerato per favorire una più
attiva circolazione del liquido di raffreddamento,
dopodiché spegnere il motore. Verificare il corretto
livello del liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
AVARIA CAMBIO ALFA TCT
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi.
La spia si accende a luce lampeggiante (unitamente al
messaggio visualizzato dal display e ad una segnalazione
acustica) quando viene rilevata un'avaria al cambio.
La spia si può accendere anche in caso di
surriscaldamento del cambio, a seguito di un uso
particolarmente gravoso. In questo caso viene operata
una limitazione delle prestazioni del motore.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
In caso di necessità di avviamento motore con cambio in
avaria vedere quanto descritto al paragrafo "Cambio
Alfa TCT" nel capitolo "Avviamento e guida".
48
CONOSCENZA DEL QUADRO STRUMENTI
