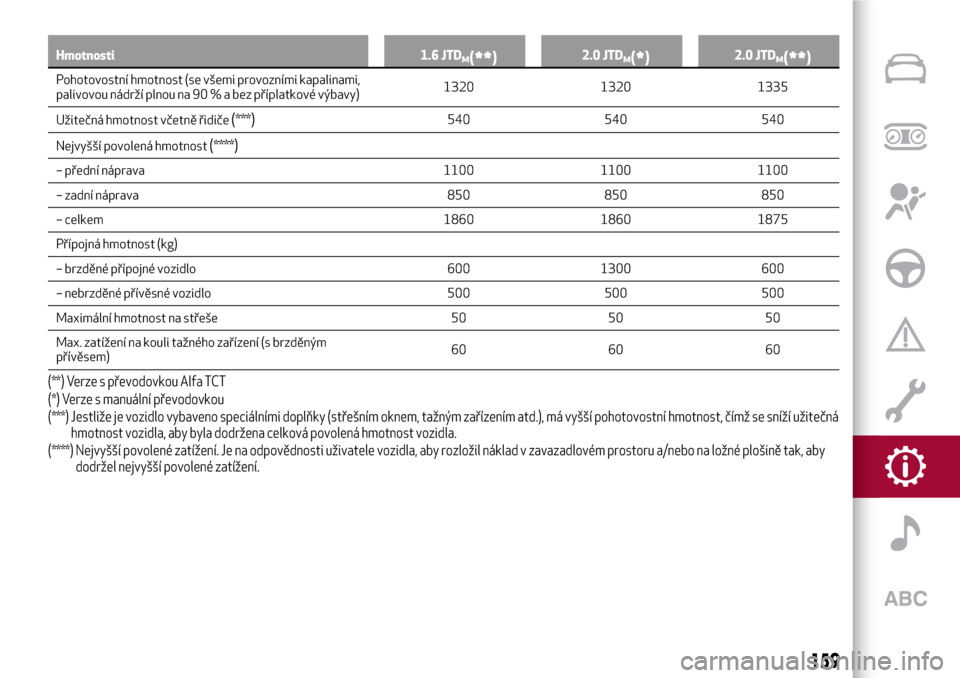

Hmotnosti 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1320 1320 1335
Užitečná hmotnost včetně řidiče
(***)540 540 540
Nejvyšší povolená hmotnost
(****)
– přední náprava 1100 1100 1100
– zadní náprava 850 850 850
– celkem 1860 1860 1875
Přípojná hmotnost (kg)
– brzděné přípojné vozidlo 600 1300 600
– nebrzděné přívěsné vozidlo 500 500 500
Maximální hmotnost na střeše 50 50 50
Max. zatížení na kouli tažného zařízení (s brzděným
přívěsem)60 60 60
(**) Verze s převodovkou Alfa TCT
(*) Verze s manuální převodovkou
(***) Jestliže je vozidlo vybaveno speciálními doplňky (střešním oknem, tažným zařízením atd.), má vyšší pohotovostní hmotnost, čímž se sníží užitečná
hmotnost vozidla, aby byla dodržena celková povolená hmotnost vozidla.
(****) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel nejvyšší povolené zatížení.
159

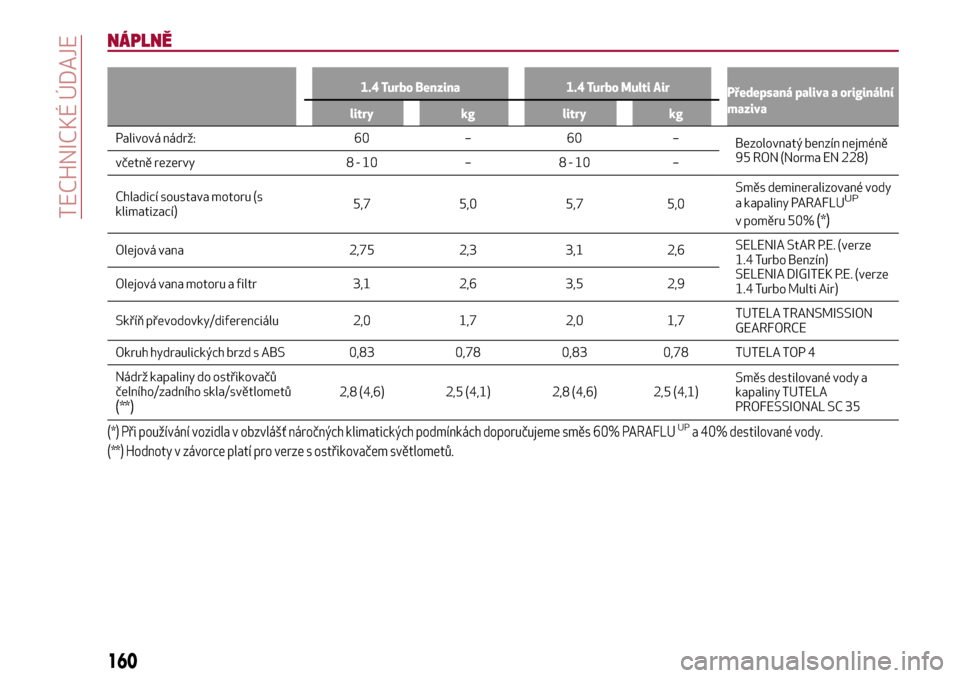

NÁPLNĚ
1.4 Turbo Benzina 1.4 Turbo Multi Air
Předepsaná paliva a originální
maziva
litry kg litry kg
Palivová nádrž: 60 – 60 –
Bezolovnatý benzín nejméně
95 RON (Norma EN 228)
včetně rezervy 8 - 10 – 8 - 10 –
Chladicí soustava motoru (s
klimatizací)5,7 5,0 5,7 5,0Směs demineralizované vody
a kapaliny PARAFLU
UP
v poměru 50%(*)
Olejová vana 2,75 2,3 3,1 2,6SELENIA StAR P.E. (verze
1.4 Turbo Benzín)
SELENIA DIGITEK P.E. (verze
1.4 Turbo Multi Air) Olejová vana motoru a filtr 3,1 2,6 3,5 2,9
Skříň převodovky/diferenciálu 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd s ABS 0,83 0,78 0,83 0,78 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů
čelního/zadního skla/světlometů
(**)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Směs destilované vody a
kapaliny TUTELA
PROFESSIONAL SC 35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% destilované vody.
(**) Hodnoty v závorce platí pro verze s ostřikovačem světlometů.
160
TECHNICKÉ ÚDAJE

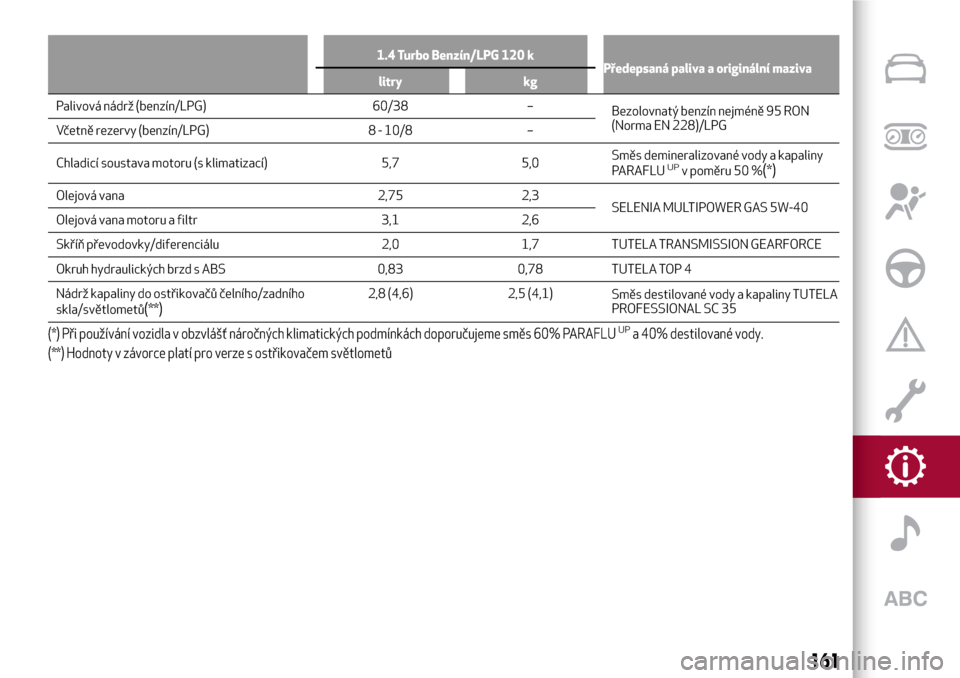

1.4 Turbo Benzín/LPG 120 k
Předepsaná paliva a originální maziva
litry kg
Palivová nádrž (benzín/LPG) 60/38 –
Bezolovnatý benzín nejméně 95 RON
(Norma EN 228)/LPG
Včetně rezervy (benzín/LPG) 8 - 10/8 –
Chladicí soustava motoru (s klimatizací) 5,7 5,0Směs demineralizované vody a kapaliny
PARAFLU
UPv poměru 50 %(*)
Olejová vana 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Olejová vana motoru a filtr 3,1 2,6
Skříň převodovky/diferenciálu 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd s ABS 0,83 0,78 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů čelního/zadního
skla/světlometů
(**)2,8 (4,6) 2,5 (4,1)
Směs destilované vody a kapaliny TUTELA
PROFESSIONAL SC 35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% destilované vody.
(**) Hodnoty v závorce platí pro verze s ostřikovačem světlometů
161

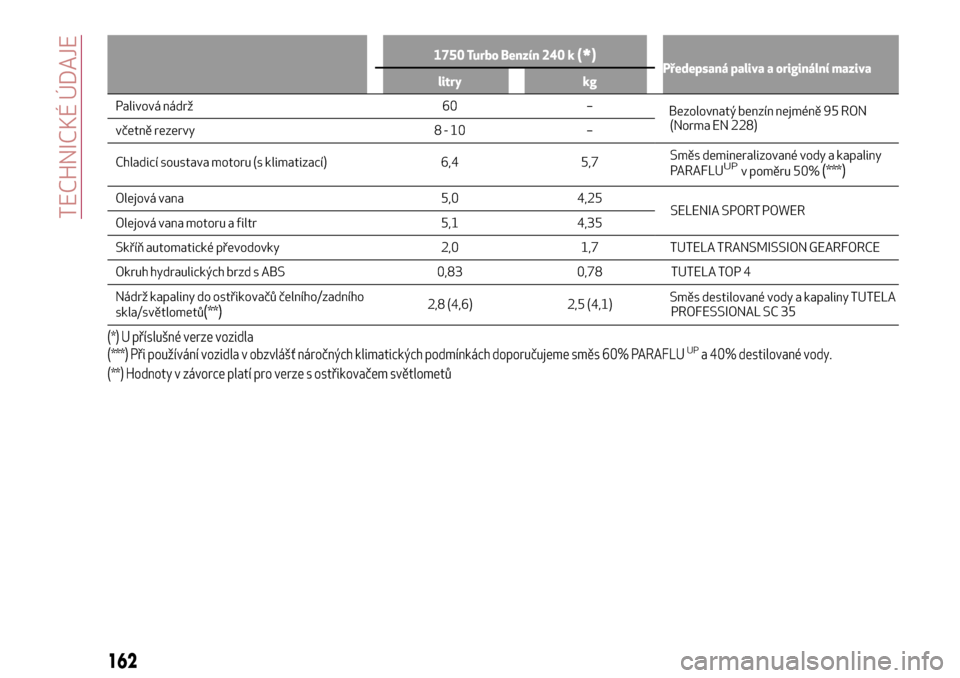

1750 Turbo Benzín 240 k(*)Předepsaná paliva a originální maziva
litry kg
Palivová nádrž 60 –
Bezolovnatý benzín nejméně 95 RON
(Norma EN 228)
včetně rezervy 8 - 10 –
Chladicí soustava motoru (s klimatizací) 6,4 5,7Směs demineralizované vody a kapaliny
PARAFLU
UPv poměru 50%(***)
Olejová vana 5,0 4,25
SELENIA SPORT POWER
Olejová vana motoru a filtr 5,1 4,35
Skříň automatické převodovky 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd s ABS 0,83 0,78 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů čelního/zadního
skla/světlometů
(**)2,8 (4,6) 2,5 (4,1)Směs destilované vody a kapaliny TUTELA
PROFESSIONAL SC 35
(*) U příslušné verze vozidla
(***) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% destilované vody.
(**) Hodnoty v závorce platí pro verze s ostřikovačem světlometů
162
TECHNICKÉ ÚDAJE

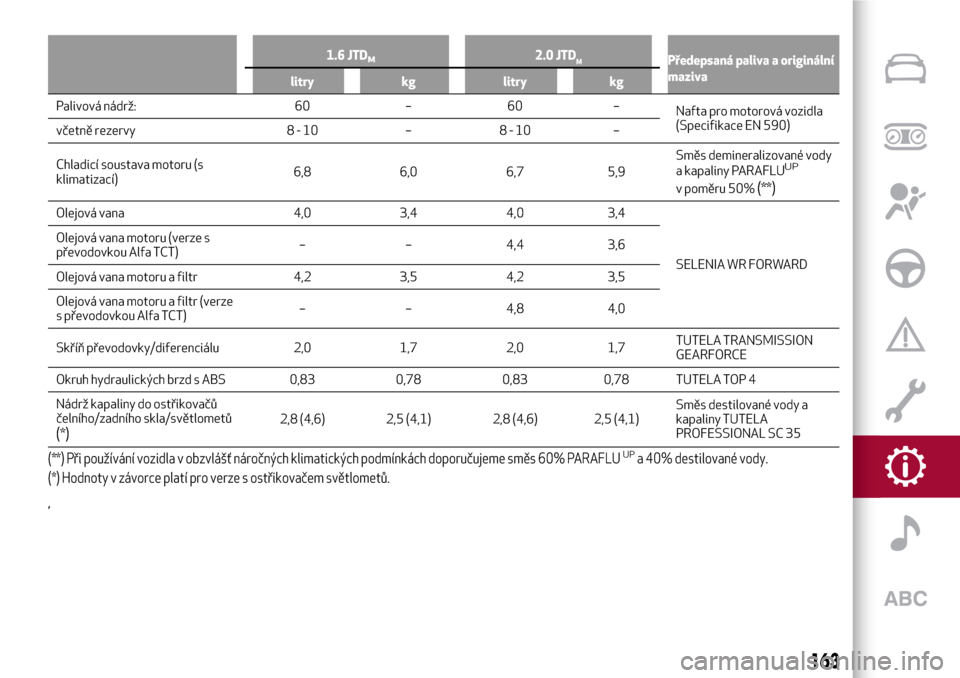

1.6 JTDM2.0 JTDMPředepsaná paliva a originální
maziva
litry kg litry kg
Palivová nádrž: 60 – 60 –
Nafta pro motorová vozidla
(Specifikace EN 590)
včetně rezervy 8 - 10 – 8 - 10 –
Chladicí soustava motoru (s
klimatizací)6,8 6,0 6,7 5,9Směs demineralizované vody
a kapaliny PARAFLU
v poměru 50%
(**)
Olejová vana 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Olejová vana motoru (verze s
převodovkou Alfa TCT)– – 4,4 3,6
Olejová vana motoru a filtr 4,2 3,5 4,2 3,5
Olejová vana motoru a filtr (verze
s převodovkou Alfa TCT)– – 4,8 4,0
Skříň převodovky/diferenciálu 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd s ABS 0,83 0,78 0,83 0,78 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů
čelního/zadního skla/světlometů
(*)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Směs destilované vody a
kapaliny TUTELA
PROFESSIONAL SC 35
(**) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% destilované vody.
(*) Hodnoty v závorce platí pro verze s ostřikovačem světlometů.
,
163
UP

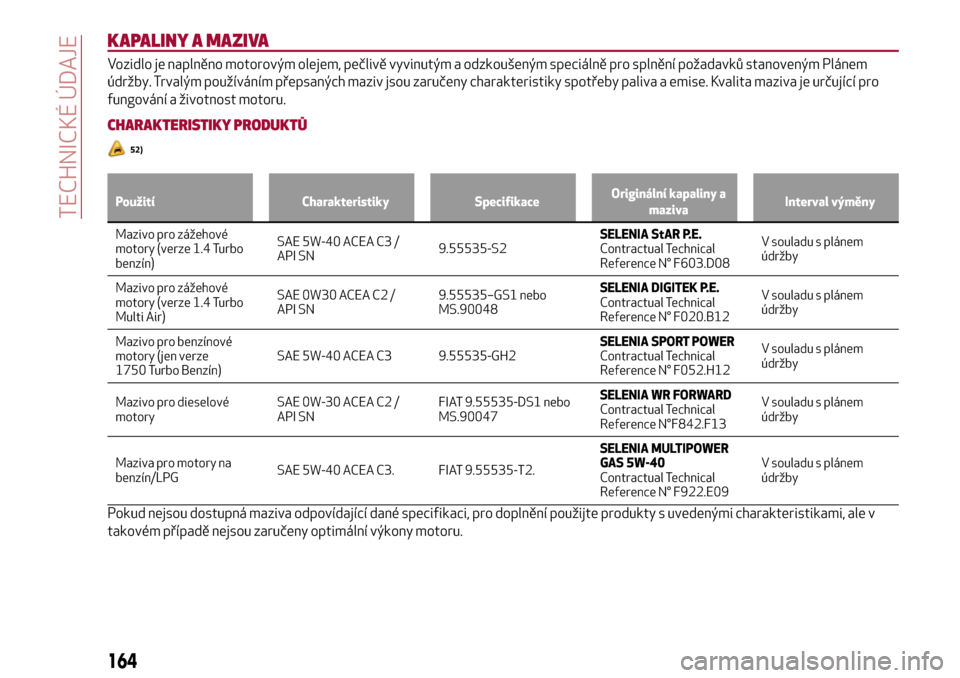

KAPALINY A MAZIVA
Vozidlo je naplněno motorovým olejem, pečlivě vyvinutým a odzkoušeným speciálně pro splnění požadavků stanoveným Plánem
údržby. Trvalým používáním přepsaných maziv jsou zaručeny charakteristiky spotřeby paliva a emise. Kvalita maziva je určující pro
fungování a životnost motoru.
CHARAKTERISTIKY PRODUKTŮ
52)
Použití Charakteristiky SpecifikaceOriginální kapaliny a
mazivaInterval výměny
Mazivo pro zážehové
motory (verze 1.4 Turbo
benzín)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08V souladu s plánem
údržby
Mazivo pro zážehové
motory (verze 1.4 Turbo
Multi Air)SAE 0W30 ACEA C2 /
API SN9.55535–GS1 nebo
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12V souladu s plánem
údržby
Mazivo pro benzínové
motory (jen verze
1750 Turbo Benzín)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12V souladu s plánem
údržby
Mazivo pro dieselové
motorySAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-DS1 nebo
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13V souladu s plánem
údržby
Maziva pro motory na
benzín/LPGSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09V souladu s plánem
údržby
Pokud nejsou dostupná maziva odpovídající dané specifikaci, pro doplnění použijte produkty s uvedenými charakteristikami, ale v
takovém případě nejsou zaručeny optimální výkony motoru.
164
TECHNICKÉ ÚDAJE

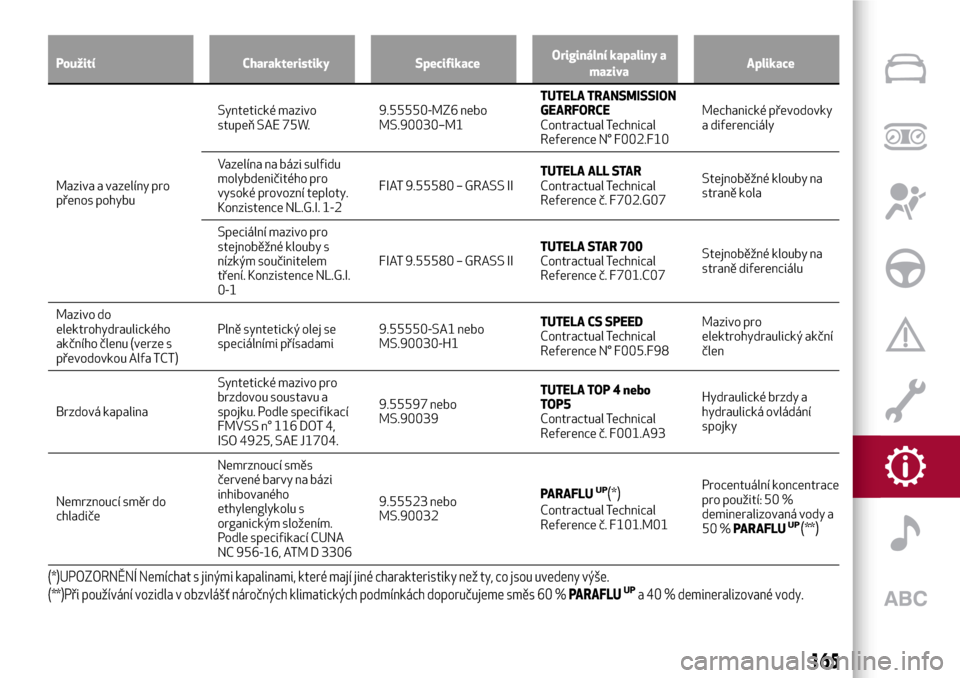

Použití Charakteristiky SpecifikaceOriginální kapaliny a
mazivaAplikace
Maziva a vazelíny pro
přenos pohybuSyntetické mazivo
stupeň SAE 75W.9.55550-MZ6 nebo
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanické převodovky
a diferenciály
Vazelína na bázi sulfidu
molybdeničitého pro
vysoké provozní teploty.
Konzistence NL.G.I. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference č. F702.G07Stejnoběžné klouby na
straně kola
Speciální mazivo pro
stejnoběžné klouby s
nízkým součinitelem
tření. Konzistence NL.G.I.
0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference č. F701.C07Stejnoběžné klouby na
straně diferenciálu
Mazivo do
elektrohydraulického
akčního členu (verze s
převodovkou Alfa TCT)Plně syntetický olej se
speciálními přísadami9.55550-SA1 nebo
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Mazivo pro
elektrohydraulický akční
člen
Brzdová kapalinaSyntetické mazivo pro
brzdovou soustavu a
spojku. Podle specifikací
FMVSS n° 116 DOT 4,
ISO 4925, SAE J1704.9.55597 nebo
MS.90039TUTELA TOP 4 nebo
TOP5
Contractual Technical
Reference č. F001.A93Hydraulické brzdy a
hydraulická ovládání
spojky
Nemrznoucí směr do
chladičeNemrznoucí směs
červené barvy na bázi
inhibovaného
ethylenglykolu s
organickým složením.
Podle specifikací CUNA
NC 956-16, ATM D 33069.55523 nebo
MS.90032PARAFLU
UP(*)
Contractual Technical
Reference č. F101.M01Procentuální koncentrace
pro použití: 50 %
demineralizovaná vody a
50 %
PARAFLUUP(**)
(*)UPOZORNĚNÍ Nemíchat s jinými kapalinami, které mají jiné charakteristiky než ty, co jsou uvedeny výše.
(**)Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60 %PARAFLUUPa 40 % demineralizované vody.
165

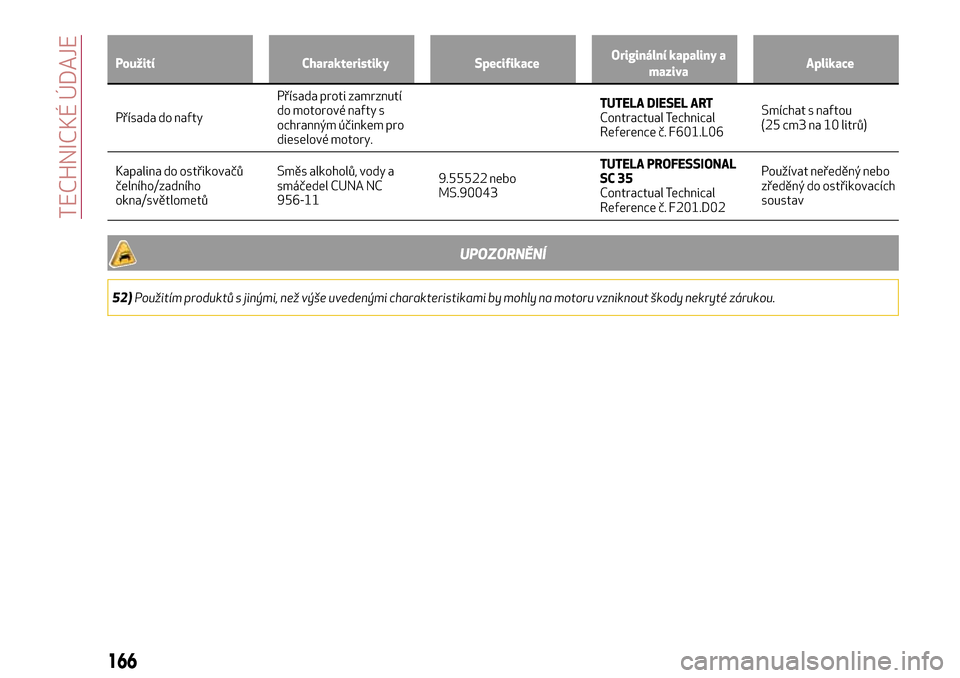

Použití Charakteristiky SpecifikaceOriginální kapaliny a
mazivaAplikace
Přísada do naftyPřísada proti zamrznutí
do motorové nafty s
ochranným účinkem pro
dieselové motory.TUTELA DIESEL ART
Contractual Technical
Reference č. F601.L06Smíchat s naftou
(25 cm3 na 10 litrů)
Kapalina do ostřikovačů
čelního/zadního
okna/světlometůSměs alkoholů, vody a
smáčedel CUNA NC
956-119.55522 nebo
MS.90043TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference č. F201.D02Používat neředěný nebo
zředěný do ostřikovacích
soustav
UPOZORNĚNÍ
52)Použitím produktů s jinými, než výše uvedenými charakteristikami by mohly na motoru vzniknout škody nekryté zárukou.
166
TECHNICKÉ ÚDAJE

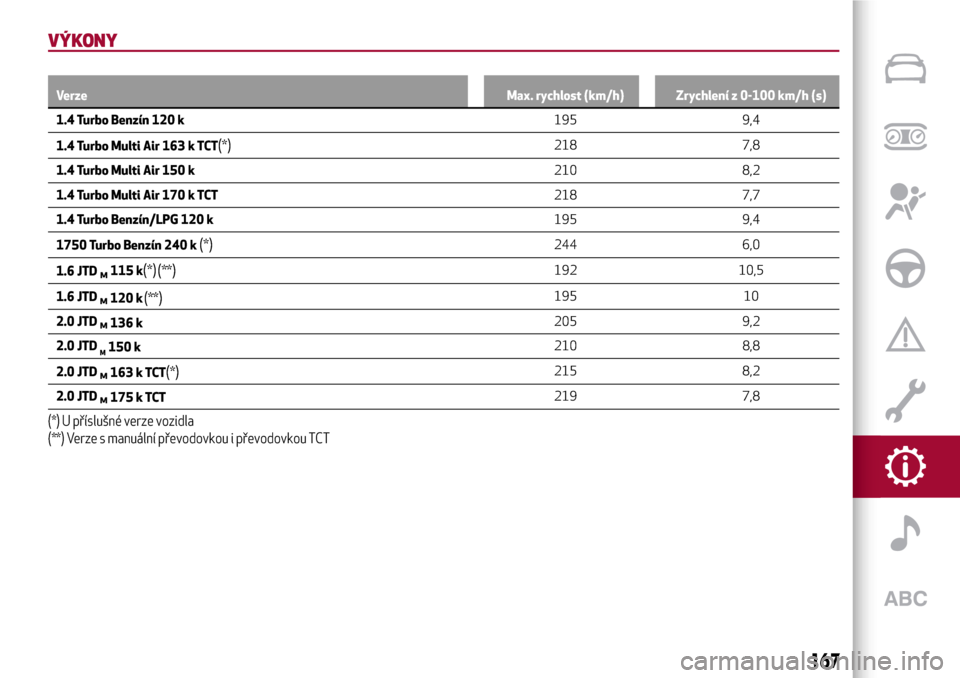

VÝKONY
VerzeMax. rychlost (km/h) Zrychlení z 0-100 km/h (s)
1.4 Turbo Benzín 120 k195 9,4
1.4 Turbo Multi Air 163 k TCT
(*)218 7,8
1.4 Turbo Multi Air 150 k210 8,2
1.4 Turbo Multi Air 170 k TCT218 7,7
1.4 Turbo Benzín/LPG 120 k195 9,4
1750 Turbo Benzín 240 k
(*)244 6,0
1.6 JTD
M115 k(*)
(**)192 10,5
1.6 JTD
M120 k(**)195 10
2.0 JTD
M136 k205 9,2
2.0 JTD
M150 k210 8,8
2.0 JTD
M163 k TCT(*)215 8,2
2.0 JTD
M175 k TCT219 7,8
(*) U příslušné verze vozidla
(**) Verze s manuální převodovkou i převodovkou TCT
167

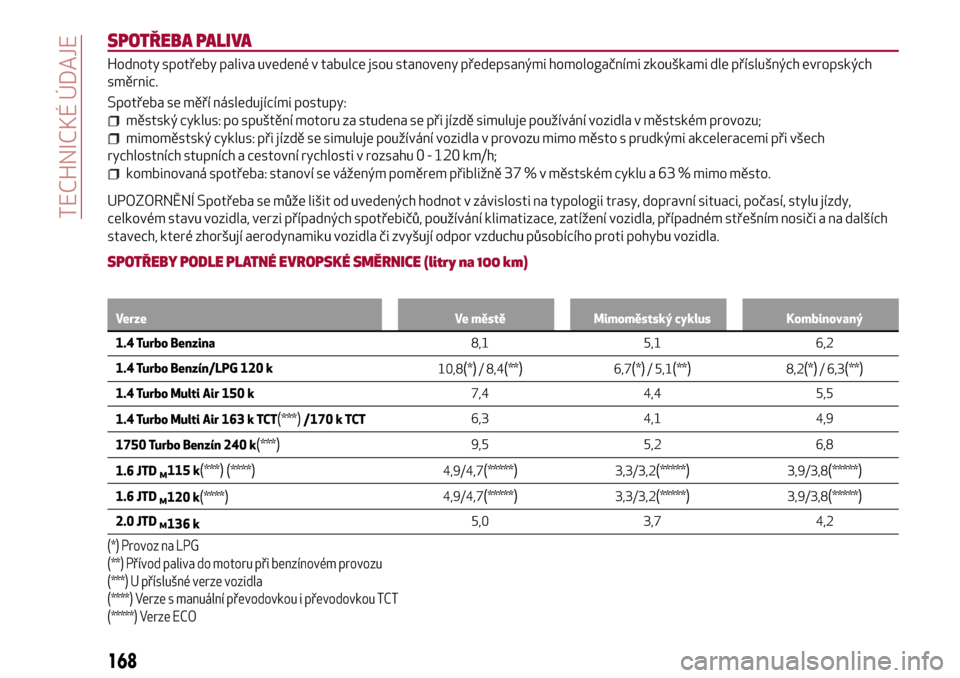

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v tabulce jsou stanoveny předepsanými homologačními zkouškami dle příslušných evropských
směrnic.
Spotřeba se měří následujícími postupy:
městský cyklus: po spuštění motoru za studena se při jízdě simuluje používání vozidla v městském provozu;
mimoměstský cyklus: při jízdě se simuluje používání vozidla v provozu mimo město s prudkými akceleracemi při všech
rychlostních stupních a cestovní rychlosti v rozsahu 0 - 120 km/h;
kombinovaná spotřeba: stanoví se váženým poměrem přibližně 37 % v městském cyklu a 63 % mimo město.
UPOZORNĚNÍ Spotřeba se může lišit od uvedených hodnot v závislosti na typologii trasy, dopravní situaci, počasí, stylu jízdy,
celkovém stavu vozidla, verzi případných spotřebičů, používání klimatizace, zatížení vozidla, případném střešním nosiči a na dalších
stavech, které zhoršují aerodynamiku vozidla či zvyšují odpor vzduchu působícího proti pohybu vozidla.
SPOTŘEBY PODLE PLATNÉ EVROPSKÉ SMĚRNICE (litry na 100 km)
Verze Ve městě Mimoměstský cyklus Kombinovaný
1.4 Turbo Benzina8,1 5,1 6,2
1.4 Turbo Benzín/LPG 120 k
10,8
(*)/ 8,4(**)6,7(*)/ 5,1(**)8,2(*)/ 6,3(**)
1.4 Turbo Multi Air 150 k7,4 4,4 5,5
1.4 Turbo Multi Air 163 k TCT
(***)/170 k TCT6,3 4,1 4,9
1750 Turbo Benzín 240 k
(***)9,5 5,2 6,8
1.6 JTD
M115 k(***)
(****)4,9/4,7(*****)3,3/3,2(*****)3,9/3,8(*****)
1.6 JTDM120 k(****)4,9/4,7(*****)3,3/3,2(*****)3,9/3,8(*****)
2.0 JTDM136 k5,0 3,7 4,2
(*) Provoz na LPG
(**) Přívod paliva do motoru při benzínovém provozu
(***) U příslušné verze vozidla
(****) Verze s manuální převodovkou i převodovkou TCT
(*****) Verze ECO
168
