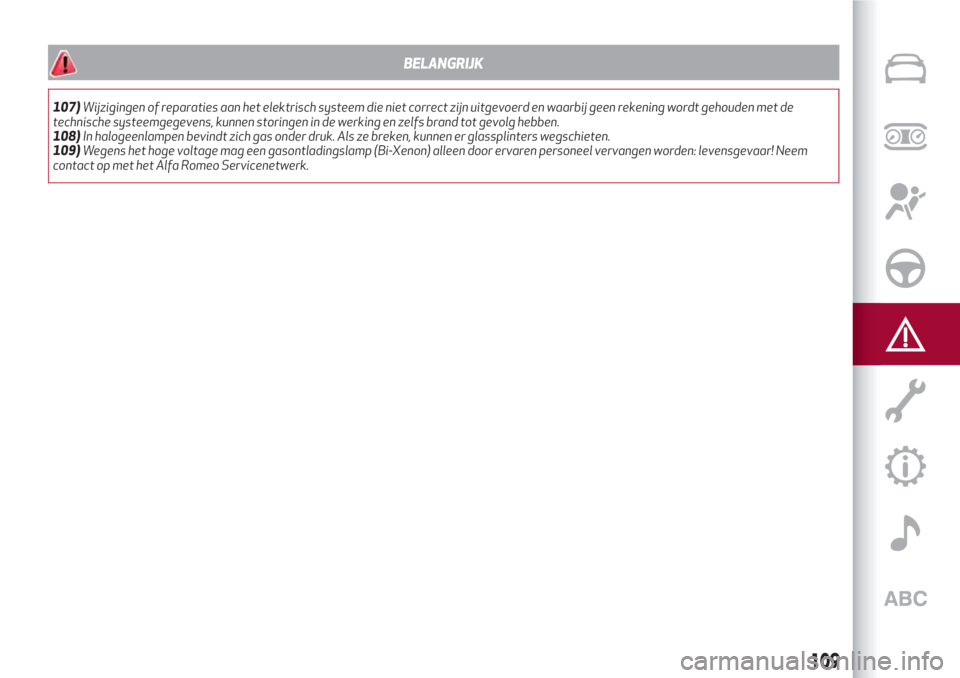

BELANGRIJK
107)Wijzigingen of reparaties aan het elektrisch systeem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met de
technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
108)In halogeenlampen bevindt zich gas onder druk. Als ze breken, kunnen er glassplinters wegschieten.
109)Wegens het hoge voltage mag een gasontladingslamp (Bi-Xenon) alleen door ervaren personeel vervangen worden: levensgevaar! Neem
contact op met het Alfa Romeo Servicenetwerk.
109

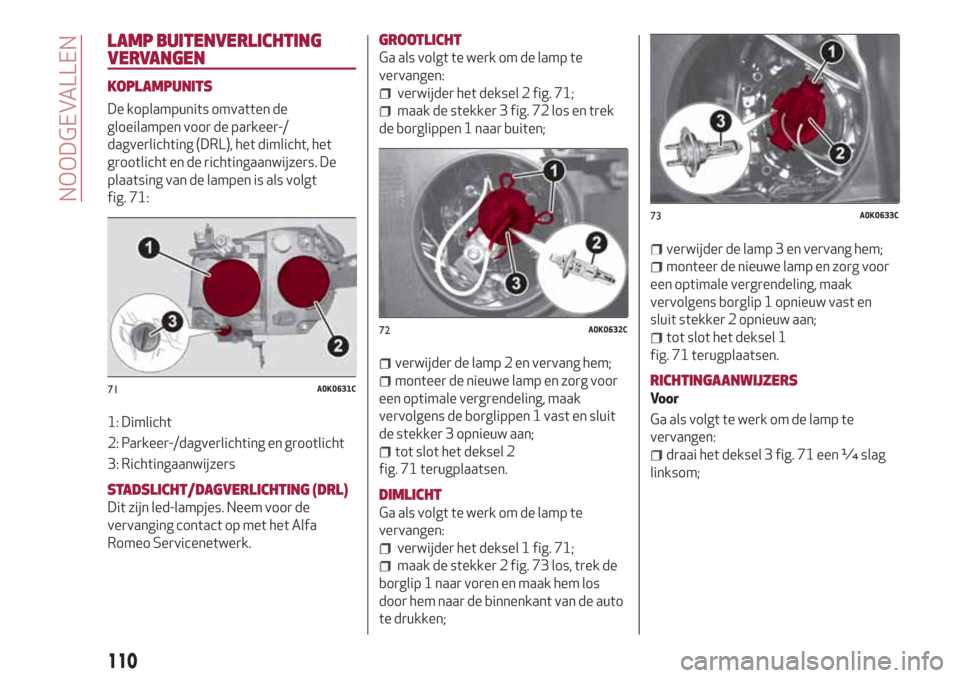

LAMP BUITENVERLICHTING
VERVANGEN
KOPLAMPUNITS
De koplampunits omvatten de
gloeilampen voor de parkeer-/
dagverlichting (DRL), het dimlicht, het
grootlicht en de richtingaanwijzers. De
plaatsing van de lampen is als volgt
fig. 71:
1: Dimlicht
2: Parkeer-/dagverlichting en grootlicht
3: Richtingaanwijzers
STADSLICHT/DAGVERLICHTING (DRL)
Dit zijn led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.
GROOTLICHT
Ga als volgt te werk om de lamp te
vervangen:
verwijder het deksel 2 fig. 71;
maak de stekker 3 fig. 72 los en trek
de borglippen 1 naar buiten;
verwijder de lamp 2 en vervang hem;
monteer de nieuwe lamp en zorg voor
een optimale vergrendeling, maak
vervolgens de borglippen 1 vast en sluit
de stekker 3 opnieuw aan;
tot slot het deksel 2
fig. 71 terugplaatsen.
DIMLICHT
Ga als volgt te werk om de lamp te
vervangen:
verwijder het deksel 1 fig. 71;
maak de stekker 2 fig. 73 los, trek de
borglip 1 naar voren en maak hem los
door hem naar de binnenkant van de auto
te drukken;
verwijder de lamp 3 en vervang hem;
monteer de nieuwe lamp en zorg voor
een optimale vergrendeling, maak
vervolgens borglip 1 opnieuw vast en
sluit stekker 2 opnieuw aan;
tot slot het deksel 1
fig. 71 terugplaatsen.
RICHTINGAANWIJZERS
Voor
Ga als volgt te werk om de lamp te
vervangen:
draai het deksel 3 fig. 71 een ¼ slag
linksom;
71A0K0631C
72A0K0632C
73A0K0633C
110
NOODGEVALLEN

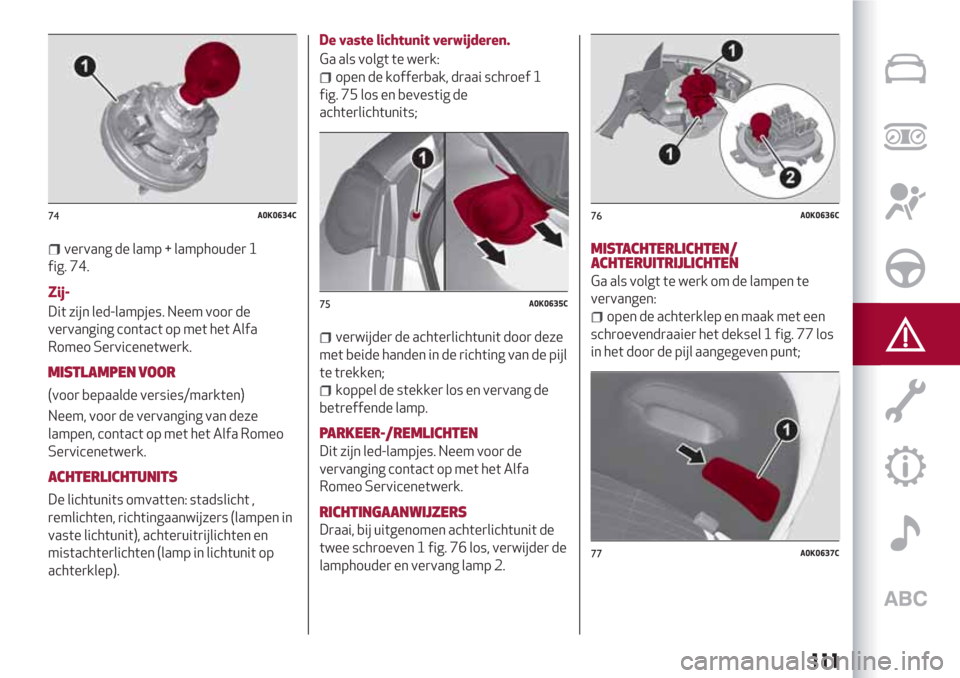

vervang de lamp + lamphouder 1
fig. 74.
Zij-
Dit zijn led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.
MISTLAMPEN VOOR
(voor bepaalde versies/markten)
Neem, voor de vervanging van deze
lampen, contact op met het Alfa Romeo
Servicenetwerk.
ACHTERLICHTUNITS
De lichtunits omvatten: stadslicht ,
remlichten, richtingaanwijzers (lampen in
vaste lichtunit), achteruitrijlichten en
mistachterlichten (lamp in lichtunit op
achterklep).De vaste lichtunit verwijderen.
Ga als volgt te werk:
open de kofferbak, draai schroef 1
fig. 75 los en bevestig de
achterlichtunits;
verwijder de achterlichtunit door deze
met beide handen in de richting van de pijl
te trekken;
koppel de stekker los en vervang de
betreffende lamp.
PARKEER-/REMLICHTEN
Dit zijn led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.
RICHTINGAANWIJZERS
Draai, bij uitgenomen achterlichtunit de
twee schroeven 1 fig. 76 los, verwijder de
lamphouder en vervang lamp 2.
MISTACHTERLICHTEN/
ACHTERUITRIJLICHTEN
Ga als volgt te werk om de lampen te
vervangen:
open de achterklep en maak met een
schroevendraaier het deksel 1 fig. 77 los
in het door de pijl aangegeven punt;
74A0K0634C
75A0K0635C
76A0K0636C
77A0K0637C
111

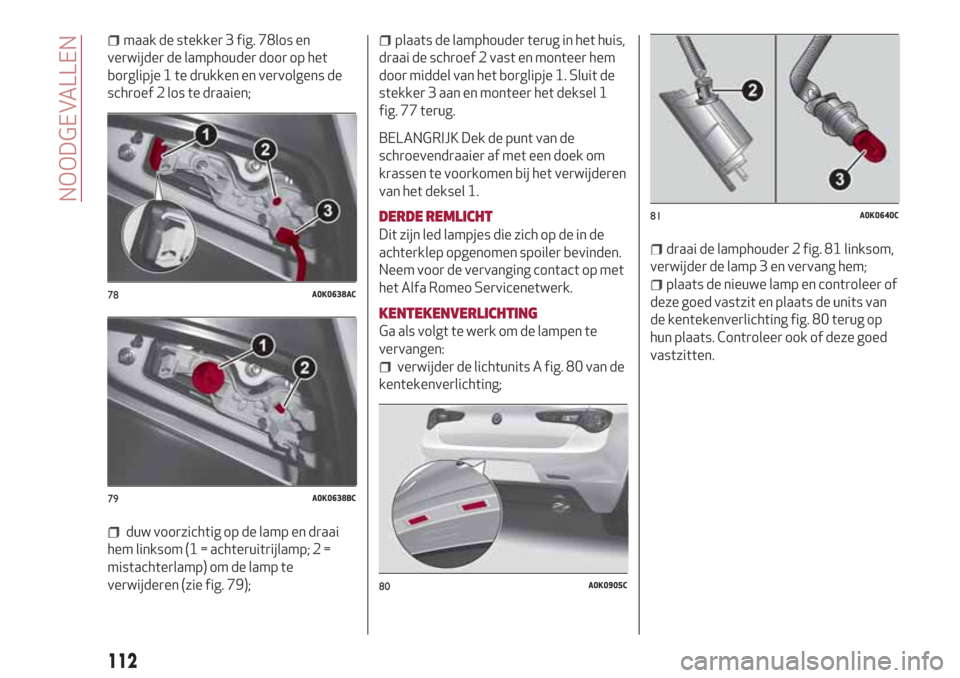

maak de stekker 3 fig. 78los en
verwijder de lamphouder door op het
borglipje 1 te drukken en vervolgens de
schroef 2 los te draaien;
duw voorzichtig op de lamp en draai
hem linksom (1 = achteruitrijlamp; 2 =
mistachterlamp) om de lamp te
verwijderen (zie fig. 79);
plaats de lamphouder terug in het huis,
draai de schroef 2 vast en monteer hem
door middel van het borglipje 1. Sluit de
stekker 3 aan en monteer het deksel 1
fig. 77 terug.
BELANGRIJK Dek de punt van de
schroevendraaier af met een doek om
krassen te voorkomen bij het verwijderen
van het deksel 1.
DERDE REMLICHT
Dit zijn led lampjes die zich op de in de
achterklep opgenomen spoiler bevinden.
Neem voor de vervanging contact op met
het Alfa Romeo Servicenetwerk.
KENTEKENVERLICHTING
Ga als volgt te werk om de lampen te
vervangen:
verwijder de lichtunits A fig. 80 van de
kentekenverlichting;
draai de lamphouder 2 fig. 81 linksom,
verwijder de lamp 3 en vervang hem;
plaats de nieuwe lamp en controleer of
deze goed vastzit en plaats de units van
de kentekenverlichting fig. 80 terug op
hun plaats. Controleer ook of deze goed
vastzitten.78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
112
NOODGEVALLEN

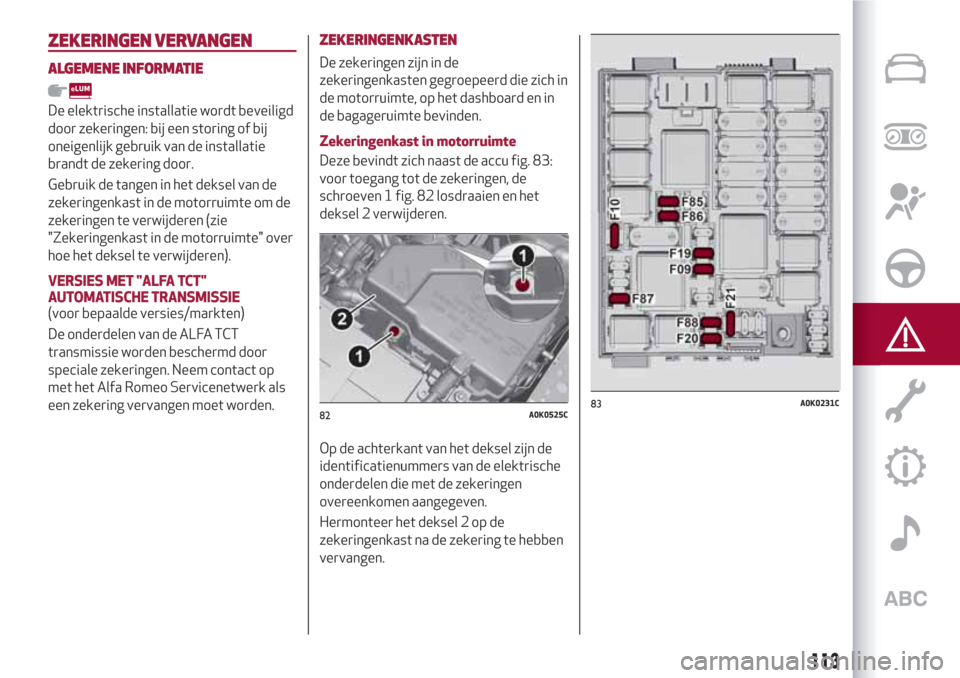

ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
De elektrische installatie wordt beveiligd
door zekeringen: bij een storing of bij
oneigenlijk gebruik van de installatie
brandt de zekering door.
Gebruik de tangen in het deksel van de
zekeringenkast in de motorruimte om de
zekeringen te verwijderen (zie
"Zekeringenkast in de motorruimte" over
hoe het deksel te verwijderen).
VERSIES MET "ALFA TCT"
AUTOMATISCHE TRANSMISSIE
(voor bepaalde versies/markten)
De onderdelen van de ALFA TCT
transmissie worden beschermd door
speciale zekeringen. Neem contact op
met het Alfa Romeo Servicenetwerk als
een zekering vervangen moet worden.
ZEKERINGENKASTEN
De zekeringen zijn in de
zekeringenkasten gegroepeerd die zich in
de motorruimte, op het dashboard en in
de bagageruimte bevinden.
Zekeringenkast in motorruimte
Deze bevindt zich naast de accu fig. 83:
voor toegang tot de zekeringen, de
schroeven 1 fig. 82 losdraaien en het
deksel 2 verwijderen.
Op de achterkant van het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven.
Hermonteer het deksel 2 op de
zekeringenkast na de zekering te hebben
vervangen.
82A0K0525C83A0K0231C
113

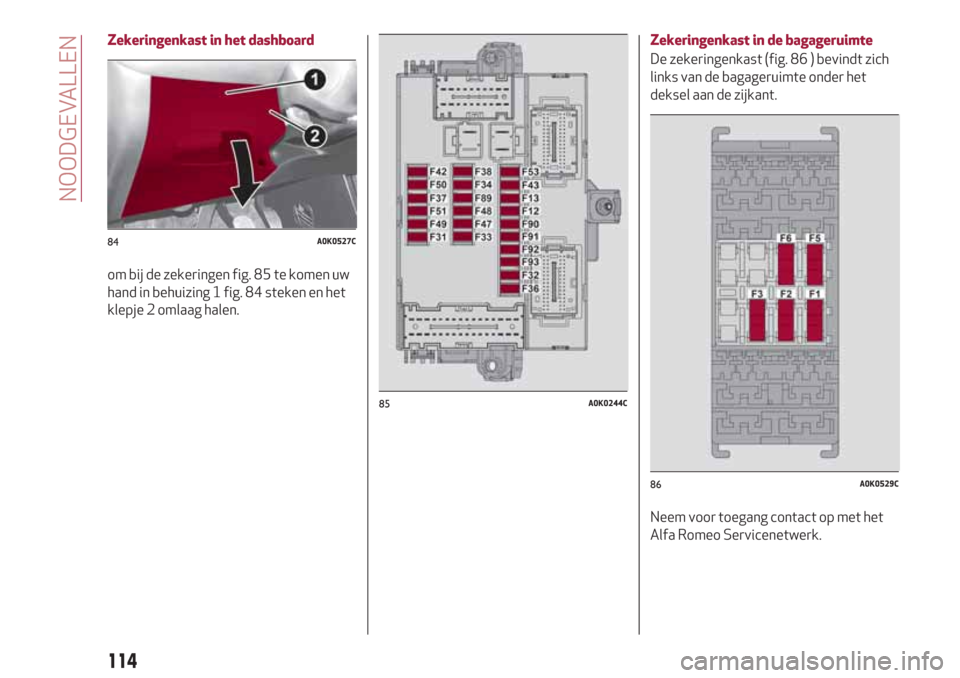

Zekeringenkast in het dashboard
om bij de zekeringen fig. 85 te komen uw
hand in behuizing 1 fig. 84 steken en het
klepje 2 omlaag halen.Zekeringenkast in de bagageruimte
De zekeringenkast (fig. 86 ) bevindt zich
links van de bagageruimte onder het
deksel aan de zijkant.
Neem voor toegang contact op met het
Alfa Romeo Servicenetwerk.
84A0K0527C
85A0K0244C
86A0K0529C
114
NOODGEVALLEN

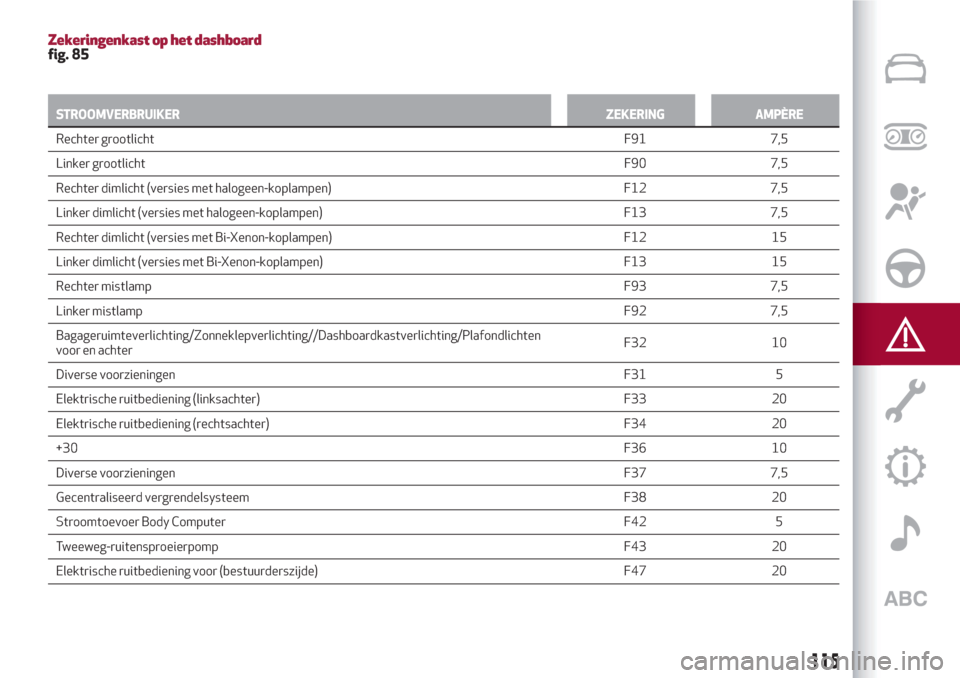

Zekeringenkast op het dashboardfig. 85
STROOMVERBRUIKERZEKERING AMPÈRE
Rechter grootlichtF91 7,5
Linker grootlichtF90 7,5
Rechter
dimlicht (versies met halogeen-koplampen) F12 7,5
Linker dimlicht (versies met halogeen-koplampen) F13 7,5
Rechter dimlicht (versies met Bi-Xenon-koplampen) F12 15
Linker dimlicht (versies met Bi-Xenon-koplampen) F13 15
Rechter mistlampF93 7,5
Linker mistlampF92 7,5
Bagageruimteverlichting/Zonneklepverlichting//Dashboardkastverlichting/Plafondlichten
voor en achterF32 10
Diverse voorzieningenF31 5
Elektrische ruitbediening (linksachter) F33 20
Elektrische ruitbediening (rechtsachter) F34 20
+30F36 10
Diverse voorzieningenF37 7,5
Gecentraliseerd vergrendelsysteem F38 20
Stroomtoevoer Body Computer F42 5
Tweeweg-ruitensproeierpomp F43 20
Elektrische ruitbediening voor (bestuurderszijde) F47 20
115

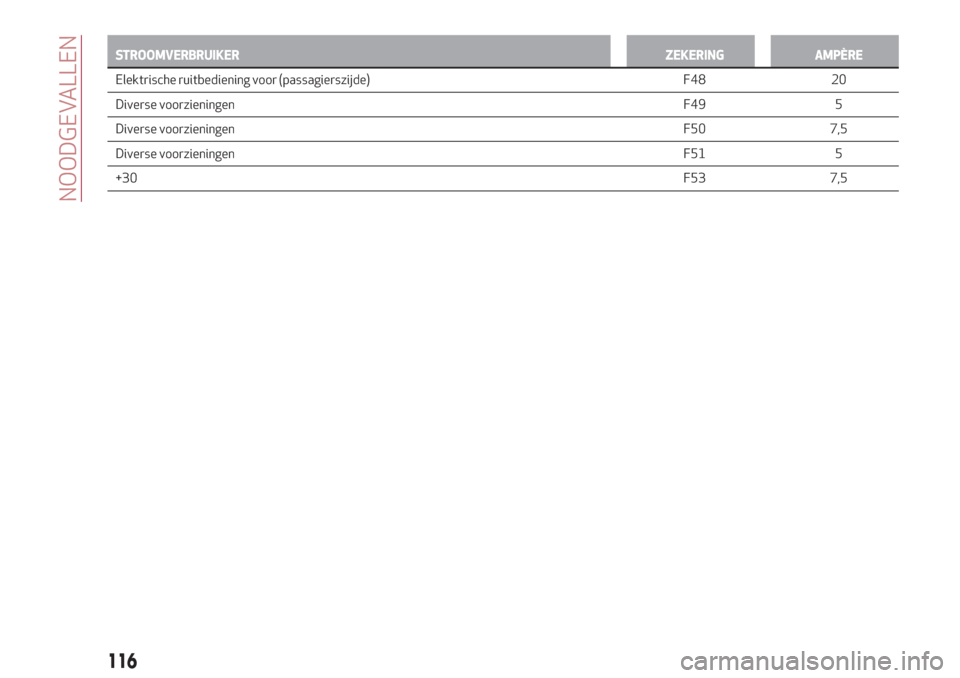

STROOMVERBRUIKERZEKERING AMPÈRE
Elektrische ruitbediening voor (passagierszijde) F48 20
Diverse voorzieningenF49 5
Diverse voorzieningenF50 7,5
Diverse
voorzieningenF51 5
+30F53 7,5
116
NOODGEVALLEN

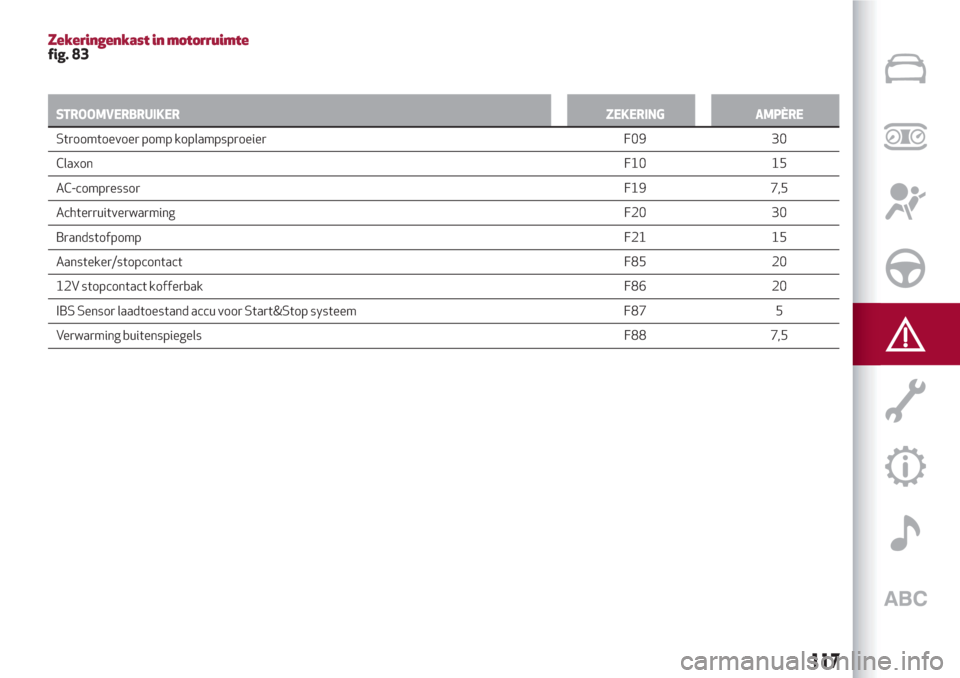

Zekeringenkast in motorruimtefig. 83
STROOMVERBRUIKERZEKERING AMPÈRE
Stroomtoevoer pomp koplampsproeier F09 30
ClaxonF10 15
AC-compressorF19 7,5
A
chterruitverwarmingF20 30
BrandstofpompF21 15
Aansteker/stopcontactF85 20
12V stopcontact kofferbakF86 20
IBS Sensor laadtoestand accu voor Start&Stop systeem F87 5
Verwarming buitenspiegelsF88 7,5
117

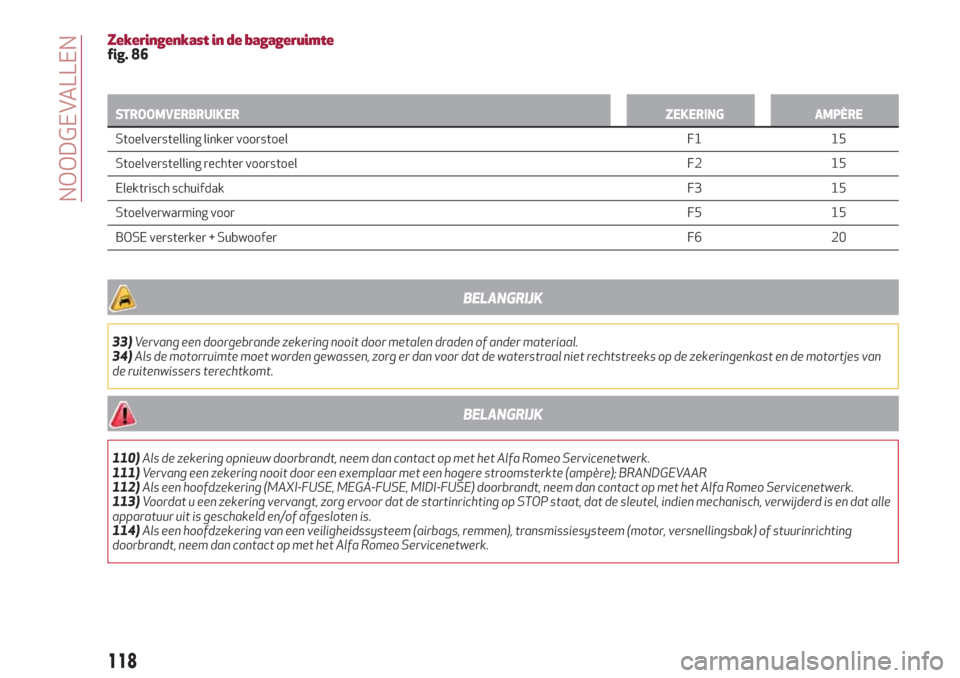

Zekeringenkast in de bagageruimtefig. 86
STROOMVERBRUIKERZEKERING AMPÈRE
Stoelverstelling linker voorstoel F1 15
Stoelverstelling rechter voorstoel F2 15
Elektrisch
schuifdakF3 15
Stoelverwarming voorF5 15
BOSE versterker + Subwoofer F6 20
BELANGRIJK
33)Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
34)Als de motorruimte moet worden gewassen, zorg er dan voor dat de waterstraal niet rechtstreeks op de zekeringenkast en de motortjes van
de ruitenwissers terechtkomt.
BELANGRIJK
110)Als de zekering opnieuw doorbrandt, neem dan contact op met het Alfa Romeo Servicenetwerk.
111)Vervang een zekering nooit door een exemplaar met een hogere stroomsterkte (ampère); BRANDGEVAAR
112)Als een hoofdzekering (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) doorbrandt, neem dan contact op met het Alfa Romeo Servicenetwerk.
113)Voordat u een zekering vervangt, zorg ervoor dat de startinrichting op STOP staat, dat de sleutel, indien mechanisch, verwijderd is en dat alle
apparatuur uit is geschakeld en/of afgesloten is.
114)Als een hoofdzekering van een veiligheidssysteem (airbags, remmen), transmissiesysteem (motor, versnellingsbak) of stuurinrichting
doorbrandt, neem dan contact op met het Alfa Romeo Servicenetwerk.
