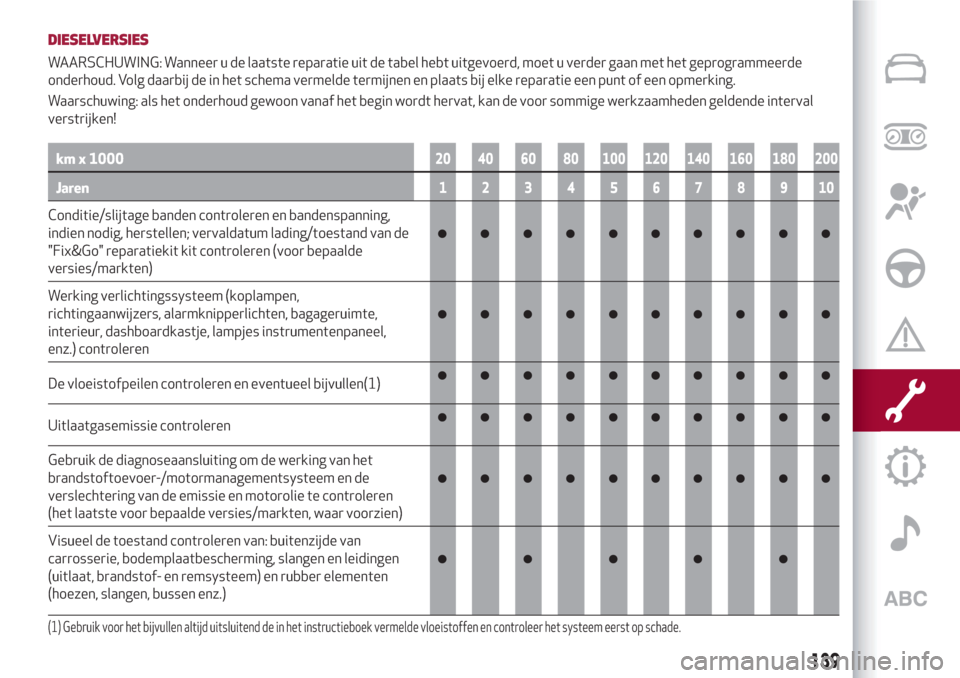

DIESELVERSIES
WAARSCHUWING: Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende interval
verstrijken!
km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Conditie/slijtage banden controleren en bandenspanning,
indien nodig, herstellen; vervaldatum lading/toestand van de
"Fix&Go" reparatiekit kit controleren (voor bepaalde
versies/markten)
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren
De vloeistofpeilen controleren en eventueel bijvullen(1)
Uitlaatgasemissie controleren
Gebruik de diagnoseaansluiting om de werking van het
brandstoftoevoer-/motormanagementsysteem en de
verslechtering van de emissie en motorolie te controleren
(het laatste voor bepaalde versies/markten, waar voorzien)
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en leidingen
(uitlaat, brandstof- en remsysteem) en rubber elementen
(hoezen, slangen, bussen enz.)
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
139

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Stand en conditie van wisrubbers van ruitenwissers
voor/achter controleren
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen
Sloten van motorkap en achterklep op aanwezigheid van vuil
controleren, mechanismen reinigen en smeren
Slag van handrem controleren en zo nodig afstellen
Conditie en slijtage remblokken van schijfremmen voor en
achter visueel controleren en de integriteit van
remblokslijtagesensor controleren
Conditie van aandrijfriem(en) hulporganen visueel
controleren
De spanning controleren van aandrijfriem van hulporganen
(uitvoeringen zonder automatische riemspanner)
Conditie getande distributieriem visueel controleren
Olieniveau van de Alfa TCT versnellingsbak regeling
controleren en eventueel bijvullen (voor bepaalde
versies/markten)(2)
Motorolie verversen en oliefilter vervangen(3)
(2) Jaarlijks uit te voeren controle voor auto's in landen met zeer strenge klimaten (koude landen).
(3) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruiksomstandigheden van het voertuig en wordt aangegeven met
een brandend lampje of een bericht op het instrumentenpaneel. Het mag echter nooit meer dan 2 jaar bedragen. Wanneer het voertuig voornamelijk gebruikt wordt
voor stadsritten, dan moet het motoroliefilter elk jaar vervangen worden.
140
ONDERHOUD EN ZORG

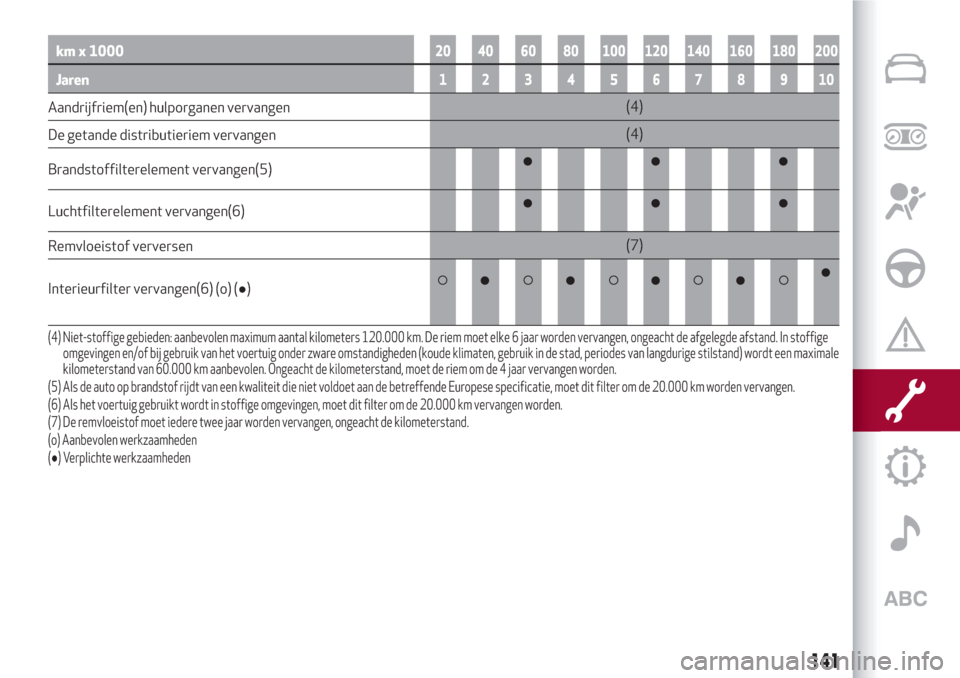

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Aandrijfriem(en) hulporganen vervangen(4)
De getande distributieriem vervangen(4)
Brandstoffilterelement vervangen(5)
Luchtfilterelement vervangen(6)
Remvloeistof verversen(7)
Interieurfilter vervangen(6) (o) (●)
(4) Niet-stoffige gebieden: aanbevolen maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. In stoffige
omgevingen en/of bij gebruik van het voertuig onder zware omstandigheden (koude klimaten, gebruik in de stad, periodes van langdurige stilstand) wordt een maximale
kilometerstand van 60.000 km aanbevolen. Ongeacht de kilometerstand, moet de riem om de 4 jaar vervangen worden.
(5) Als de auto op brandstof rijdt van een kwaliteit die niet voldoet aan de betreffende Europese specificatie, moet dit filter om de 20.000 km worden vervangen.
(6) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 20.000 km vervangen worden.
(7) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
(o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
141

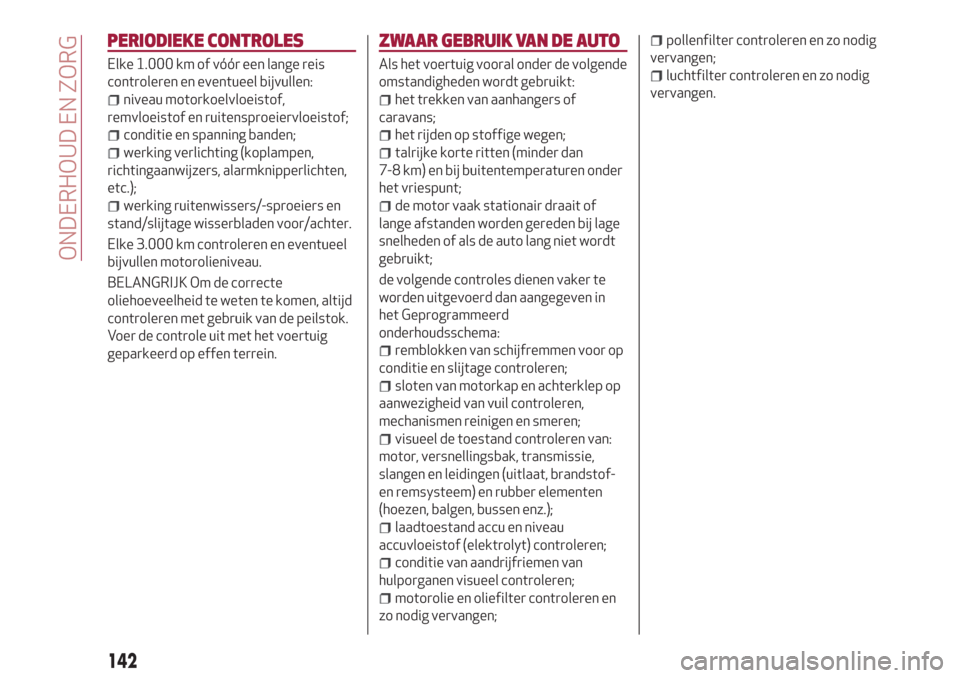

PERIODIEKE CONTROLES
Elke 1.000 km of vóór een lange reis
controleren en eventueel bijvullen:
niveau motorkoelvloeistof,
remvloeistof en ruitensproeiervloeistof;
conditie en spanning banden;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
etc.);
werking ruitenwissers/-sproeiers en
stand/slijtage wisserbladen voor/achter.
Elke 3.000 km controleren en eventueel
bijvullen motorolieniveau.
BELANGRIJK Om de correcte
oliehoeveelheid te weten te komen, altijd
controleren met gebruik van de peilstok.
Voer de controle uit met het voertuig
geparkeerd op effen terrein.
ZWAAR GEBRUIK VAN DE AUTO
Als het voertuig vooral onder de volgende
omstandigheden wordt gebruikt:
het trekken van aanhangers of
caravans;
het rijden op stoffige wegen;
talrijke korte ritten (minder dan
7-8 km) en bij buitentemperaturen onder
het vriespunt;
de motor vaak stationair draait of
lange afstanden worden gereden bij lage
snelheden of als de auto lang niet wordt
gebruikt;
de volgende controles dienen vaker te
worden uitgevoerd dan aangegeven in
het Geprogrammeerd
onderhoudsschema:
remblokken van schijfremmen voor op
conditie en slijtage controleren;
sloten van motorkap en achterklep op
aanwezigheid van vuil controleren,
mechanismen reinigen en smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat, brandstof-
en remsysteem) en rubber elementen
(hoezen, balgen, bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
conditie van aandrijfriemen van
hulporganen visueel controleren;
motorolie en oliefilter controleren en
zo nodig vervangen;
pollenfilter controleren en zo nodig
vervangen;
luchtfilter controleren en zo nodig
vervangen.
142
ONDERHOUD EN ZORG

NIVEAUS CONTROLEREN
41)
129) 130)

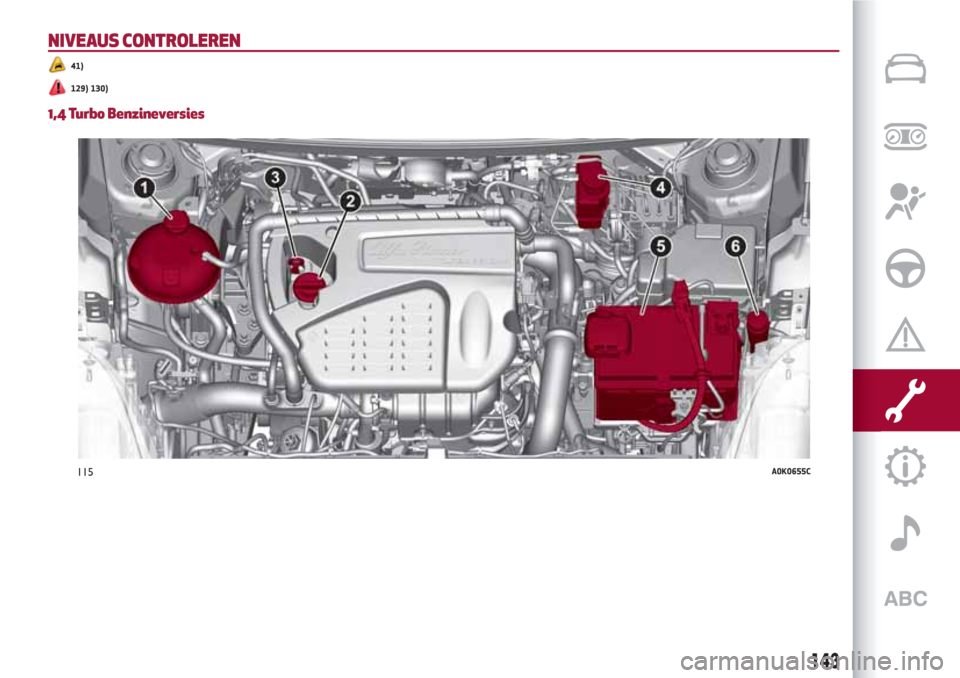

1,4 Turbo Benzineversies
115A0K0655C
143

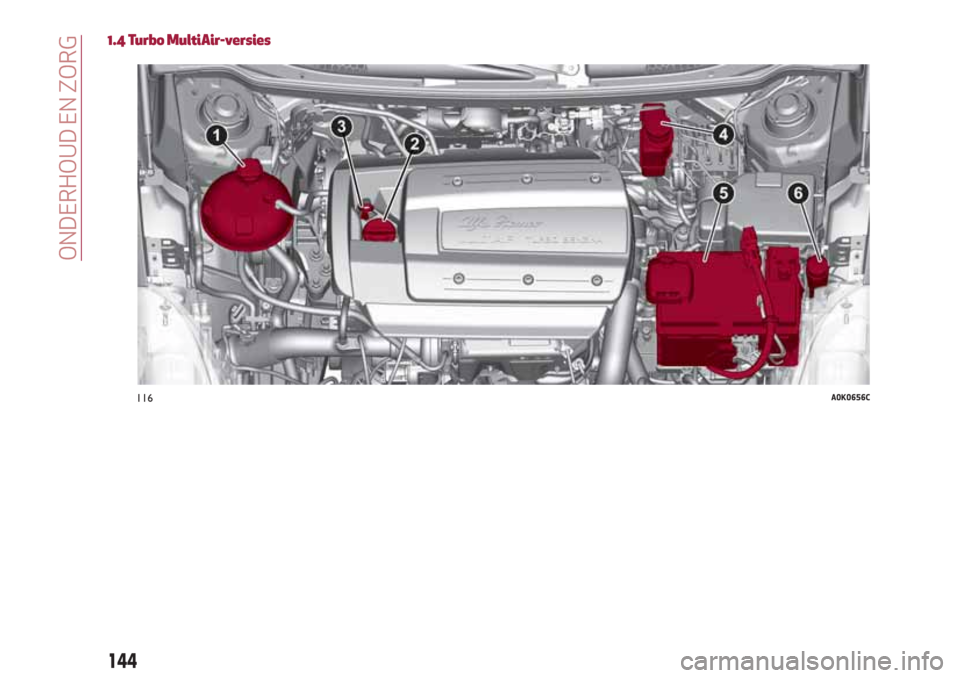

1.4 Turbo MultiAir-versies
116A0K0656C
144
ONDERHOUD EN ZORG

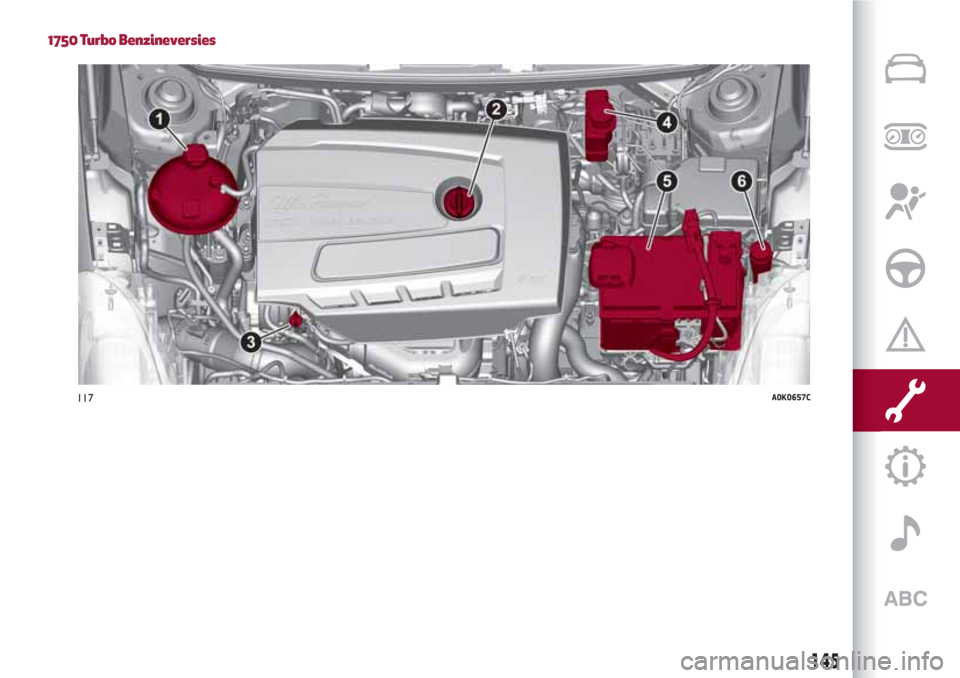

1750 Turbo Benzineversies
117A0K0657C
145

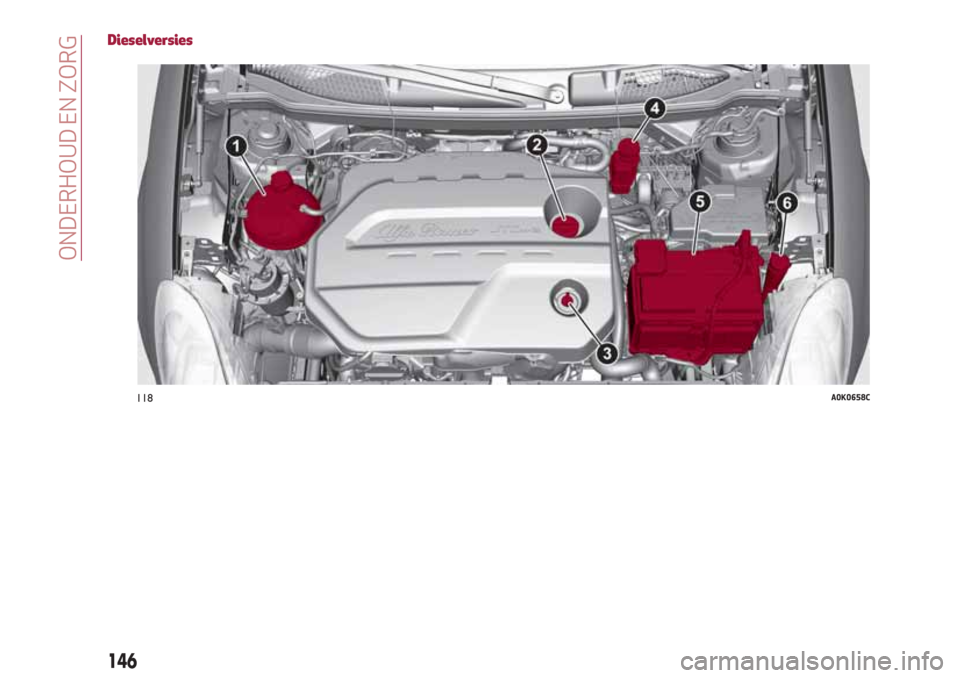

Dieselversies
118A0K0658C
146
ONDERHOUD EN ZORG

MOTOROLIE
Controleer of het oliepeil tussen de
referentietekens MIN en MAX op de
peilstok 3 staat.
Als het oliepeil vlakbij of onder het
MIN-teken staat, olie toevoegen via de
vulopening 2 totdat het MAX-teken
wordt bereikt.
131)42)
Neem de oliepeilstok 3 uit, maak hem
schoon met een niet pluizende doek en
breng hem weer in. Neem de peilstok
weer uit en controleer of het peil zich
tussen het MIN- en MAX-teken op de
peilstok bevindt.
Motorolieverbruik
43)3)
Gewoonlijk ligt het maximale
motorolieverbruik op 400 gram per
1000 km. Tijdens de eerste
gebruiksperiode van de auto, moet de
motor worden ingereden. Daarom is het
motorolieverbruik pas stabiel na de
eerste 5000 - 6000 km.
MOTORKOELVLOEISTOF
Draai, als het niveau te laag is, de
reservoirdop 1 los en vul de vloeistof bij
zoals vermeld in het hoofdstuk
"Technische gegevens".
44)132)
VLOEISTOF VOOR RUITENSPROEIERS /
ACHTERRUITSPROEIER
Verwijder, als het niveau te laag is, de
reservoirdop 6 en vul de vloeistof bij
zoals vermeld in het hoofdstuk
"Technische gegevens".
133) 134)
BELANGRIJK De koplampsproeiers
zullen niet werken bij een laag
ruitensproeiervloeistofniveau, ook al
blijven de ruitensproeiers/
achterruitsproeier werken. Voor
bepaalde versies/markten is er een
referentiemerkteken op de peilstok (zie
vorige pagina's): ALLEEN de
voorruit/achterruitwisser werkt met het
niveau onder deze referentie.
REMVLOEISTOF
Controleer of de vloeistof op het
maximumniveau staat.
Draai, als het vloeistofniveau te laag is,
de reservoirdop 4 los en vul de vloeistof
bij zoals vermeld in het hoofdstuk
"Technische gegevens".
45)135) 136)
OLIE VOOR INSCHAKELING
AUTOMATISCHE VERSNELLINGSBAK
(voor bepaalde versies/markten)
Wend u voor de controle van het
transmissieolieniveau uitsluitend tot het
Alfa Romeo Servicenetwerk.
4)
BELANGRIJK
41)Let erop dat de verschillende types
vloeistoffen tijdens het bijvullen niet
verwisseld worden: ze mogen absoluut niet
onderling gemengd worden! Bijvullen met een
ongeschikte vloeistof kan leiden tot ernstige
schade aan het voertuig.
42)Het olieniveau mag nooit boven het
MAX-teken komen.
43)Vul geen olie bij met andere kenmerken
dan de olie waarmee de motor is gevuld.
44)Gebruik voor het bijvullen hetzelfde type
vloeistof als het type dat al in het reservoir
van het motorkoelsysteem zit. De vloeistof
mag niet gemengd worden met andere types
antivriesvloeistoffen. Als er toch bijgevuld is
met een ongeschikt product, start dan in
geen geval de motor en neem contact op met
het Alfa Romeo Servicenetwerk.
45)Vermijd elk contact tussen de uiterst
corrosieve remvloeistof en de gelakte delen.
Spoel bij contact onmiddellijk uit met rijkelijk
water.
BELANGRIJK
129)Rook nooit tijdens het uitvoeren van
werkzaamheden in de motorruimte: er
kunnen ontvlambare gassen en dampen
vrijkomen die brand kunnen veroorzaken.
147

130)Wees erg voorzichtig bij het uitvoeren
van werkzaamheden in de motorruimte
wanneer de motor nog warm is: gevaar voor
brandwonden. Kom niet te dicht bij de
koelventilator van de radiateur: de
elektrische ventilator kan inschakelen;
gevaar voor verwondingen. Sjaals, dassen of
andere loszittende kleding kunnen door de
bewegende onderdelen worden
meegetrokken.
131)Wacht voor het bijvullen van de
motorolie tot de motor is afgekoeld alvorens
de vuldop los te maken. Dit geldt in het
bijzonder voor voertuigen met een
aluminium vuldop (waar aanwezig).
WAARSCHUWING: gevaar voor
brandwonden!
132)Het koelsysteem staat onder druk.
Vervang, indien nodig, de dop alleen door een
origineel exemplaar om de werking van het
systeem niet negatief te beïnvloeden. Draai
bij warme motor de dop van het reservoir
niet los: gevaar voor brandwonden.
133)Rijd nooit met een leeg
ruitensproeiervloeistofreservoir:
ruitensproeiers zijn van fundamenteel
belang voor een goed zicht. Herhaaldelijke
werking van het systeem zonder vloeistof
kan leiden tot schade aan of snelle
verslechtering van sommige
systeemcomponenten.
134)Sommige in de handel verkrijgbare
ruitensproeiervloeistoffen zijn ontvlambaar.
De motorruimte omvat warme onderdelen
die bij contact met de vloeistof brand kunnen
veroorzaken.135)Remvloeistof is giftig en uiterst
corrosief. Als er per ongeluk remvloeistof
gemorst wordt, moeten de betrokken delen
onmiddellijk worden gewassen met water en
neutrale zeep. Vervolgens met veel water
afspoelen. In geval van inslikken onmiddellijk
een arts raadplegen.
136)Het symbool
, op het reservoir van
de remvloeistof geeft aan dat een
remvloeistof een synthetische of op
mineralen gebaseerde vloeistof is. Het
gebruik van minerale vloeistoffen kan de
speciale rubberen pakkingen in het
remsysteem onherstelbaar beschadigen.
BELANGRIJK
3)De gebruikte motorolie en oliefilters
bevatten stoffen die schadelijk zijn voor het
milieu. Het verdient aanbeveling de olie en de
filters te laten vervangen door het Alfa
Romeo Servicenetwerk.
4)Gebruikte versnellingsbakolie bevat
stoffen die schadelijk zijn voor het milieu.
Men adviseert om voor het vervangen van de
olie contact op te nemen met het Alfa Romeo
Servicenetwerk.
ACCU OPLADEN
BELANGRIJK De procedure voor het
opladen van de accu is uitsluitend
bedoeld ter informatie. Neem contact op
met het Alfa Romeo Servicenetwerk om
deze handeling te laten uitvoeren.
BELANGRIJK Wacht, nadat de
contactsleutel naar STOP is gedraaid en
het bestuurdersportier is gesloten,
minstens een minuut voordat u de
elektrische voeding van de accu
loskoppelt en vervolgens weer aansluit.
Het verdient aanbeveling de accu
langzaam en met een laag amperage
gedurende ongeveer 24 uur op te laden.
De accu langer opladen, kan de accu
beschadigen.
BELANGRIJK De kabels van het
elektrische systeem moeten weer
correct worden aangesloten op de accu,
d.w.z. de pluskabel (+) op de plusklem en
de minkabel (–) op de minklem. De
accuklemmen zijn gemarkeerd met de
symbolen plus (+) en min (–), en zijn
weergegeven op het deksel van de accu.
De kabelklemmen moeten ook
corrosievrij zijn en stevig aan de
klemmen bevestigd worden. Als een
acculader van het "snelle" type wordt
gebruikt terwijl de accu in het is voertuig
gemonteerd, moeten eerst beide kabels
van de accu losgemaakt worden alvorens
148
ONDERHOUD EN ZORG
