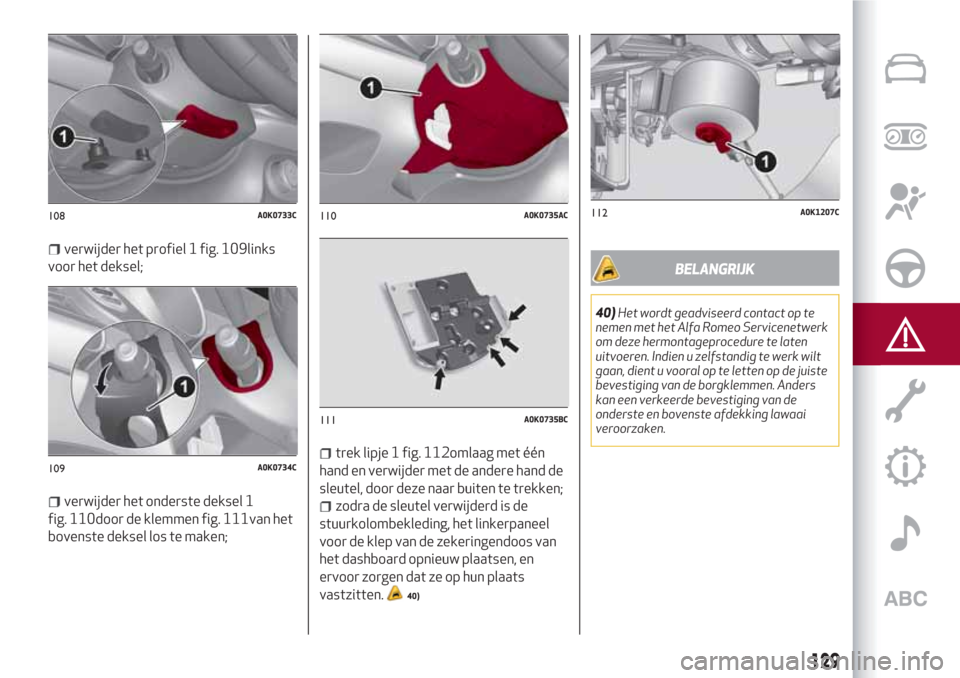

verwijder het profiel 1 fig. 109links
voor het deksel;
verwijder het onderste deksel 1
fig. 110door de klemmen fig. 111van het
bovenste deksel los te maken;
trek lipje 1 fig. 112omlaag met één
hand en verwijder met de andere hand de
sleutel, door deze naar buiten te trekken;
zodra de sleutel verwijderd is de
stuurkolombekleding, het linkerpaneel
voor de klep van de zekeringendoos van
het dashboard opnieuw plaatsen, en
ervoor zorgen dat ze op hun plaats
vastzitten.
40)
BELANGRIJK
40)Het wordt geadviseerd contact op te
nemen met het Alfa Romeo Servicenetwerk
om deze hermontageprocedure te laten
uitvoeren. Indien u zelfstandig te werk wilt
gaan, dient u vooral op te letten op de juiste
bevestiging van de borgklemmen. Anders
kan een verkeerde bevestiging van de
onderste en bovenste afdekking lawaai
veroorzaken.
108A0K0733C
109A0K0734C
110A0K0735AC
111A0K0735BC
112A0K1207C
129

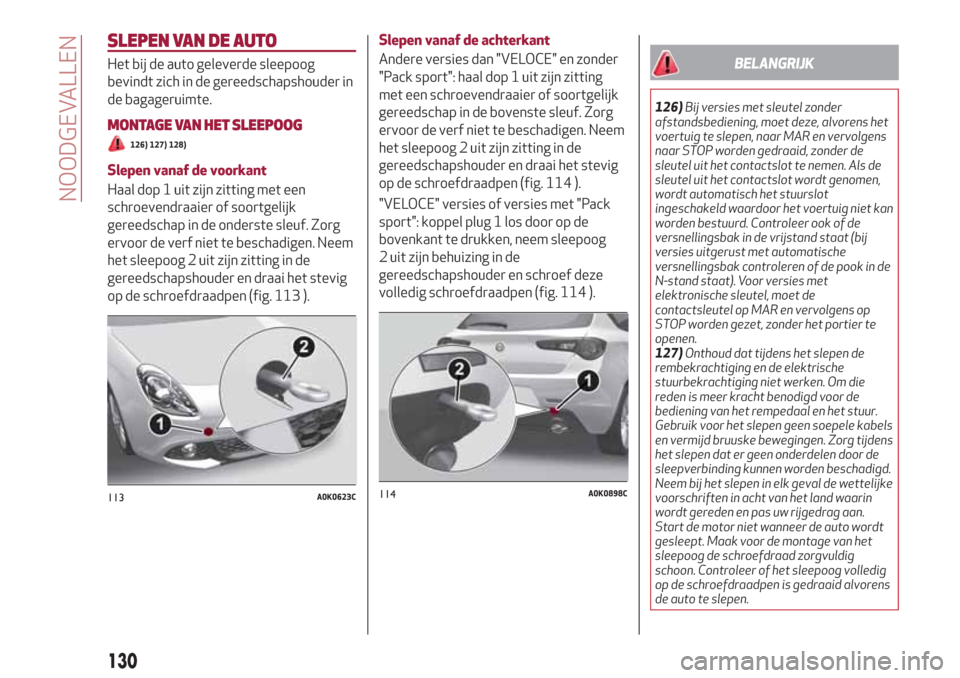

SLEPEN VAN DE AUTO
Het bij de auto geleverde sleepoog
bevindt zich in de gereedschapshouder in
de bagageruimte.
MONTAGE VAN HET SLEEPOOG
126) 127) 128)
Slepen vanaf de voorkant
Haal dop 1 uit zijn zitting met een
schroevendraaier of soortgelijk
gereedschap in de onderste sleuf. Zorg
ervoor de verf niet te beschadigen. Neem
het sleepoog 2 uit zijn zitting in de
gereedschapshouder en draai het stevig
op de schroefdraadpen (fig. 113 ).Slepen vanaf de achterkant
Andere versies dan "VELOCE" en zonder
"Pack sport": haal dop 1 uit zijn zitting
met een schroevendraaier of soortgelijk
gereedschap in de bovenste sleuf. Zorg
ervoor de verf niet te beschadigen. Neem
het sleepoog 2 uit zijn zitting in de
gereedschapshouder en draai het stevig
op de schroefdraadpen (fig. 114 ).
"VELOCE" versies of versies met "Pack
sport": koppel plug 1 los door op de
bovenkant te drukken, neem sleepoog
2 uit zijn behuizing in de
gereedschapshouder en schroef deze
volledig schroefdraadpen (fig. 114 ).
BELANGRIJK
126)Bij versies met sleutel zonder
afstandsbediening, moet deze, alvorens het
voertuig te slepen, naar MAR en vervolgens
naar STOP worden gedraaid, zonder de
sleutel uit het contactslot te nemen. Als de
sleutel uit het contactslot wordt genomen,
wordt automatisch het stuurslot
ingeschakeld waardoor het voertuig niet kan
worden bestuurd. Controleer ook of de
versnellingsbak in de vrijstand staat (bij
versies uitgerust met automatische
versnellingsbak controleren of de pook in de
N-stand staat). Voor versies met
elektronische sleutel, moet de
contactsleutel op MAR en vervolgens op
STOP worden gezet, zonder het portier te
openen.
127)Onthoud dat tijdens het slepen de
rembekrachtiging en de elektrische
stuurbekrachtiging niet werken. Om die
reden is meer kracht benodigd voor de
bediening van het rempedaal en het stuur.
Gebruik voor het slepen geen soepele kabels
en vermijd bruuske bewegingen. Zorg tijdens
het slepen dat er geen onderdelen door de
sleepverbinding kunnen worden beschadigd.
Neem bij het slepen in elk geval de wettelijke
voorschriften in acht van het land waarin
wordt gereden en pas uw rijgedrag aan.
Start de motor niet wanneer de auto wordt
gesleept. Maak voor de montage van het
sleepoog de schroefdraad zorgvuldig
schoon. Controleer of het sleepoog volledig
op de schroefdraadpen is gedraaid alvorens
de auto te slepen.
113A0K0623C114A0K0898C
130
NOODGEVALLEN

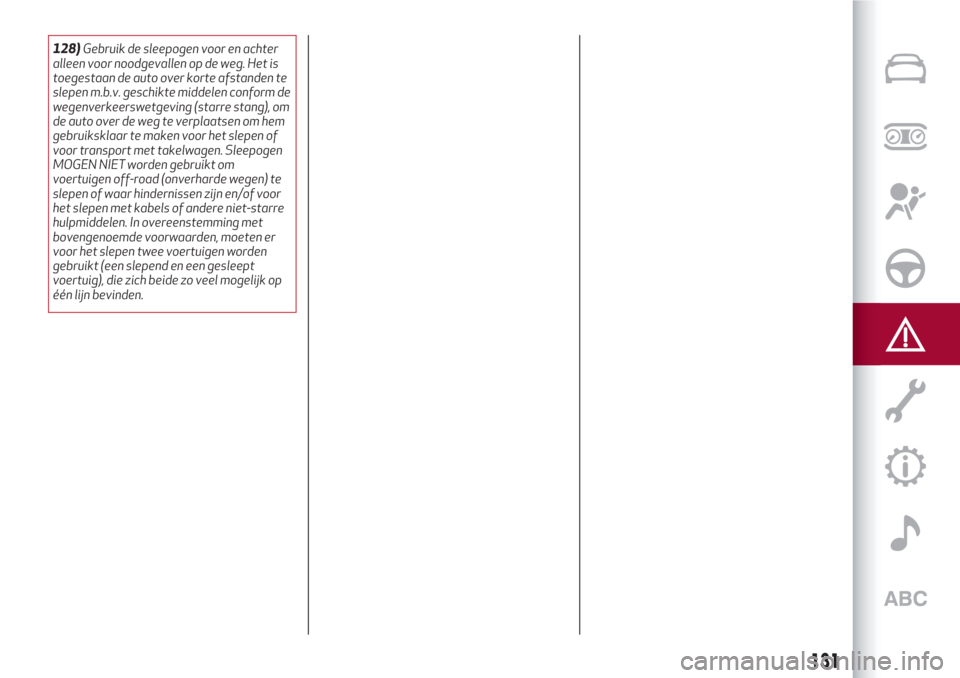

128)Gebruik de sleepogen voor en achter
alleen voor noodgevallen op de weg. Het is
toegestaan de auto over korte afstanden te
slepen m.b.v. geschikte middelen conform de
wegenverkeerswetgeving (starre stang), om
de auto over de weg te verplaatsen om hem
gebruiksklaar te maken voor het slepen of
voor transport met takelwagen. Sleepogen
MOGEN NIET worden gebruikt om
voertuigen off-road (onverharde wegen) te
slepen of waar hindernissen zijn en/of voor
het slepen met kabels of andere niet-starre
hulpmiddelen. In overeenstemming met
bovengenoemde voorwaarden, moeten er
voor het slepen twee voertuigen worden
gebruikt (een slepend en een gesleept
voertuig), die zich beide zo veel mogelijk op
één lijn bevinden.
131

132
Deze pagina is opzettelijk blanco gelaten

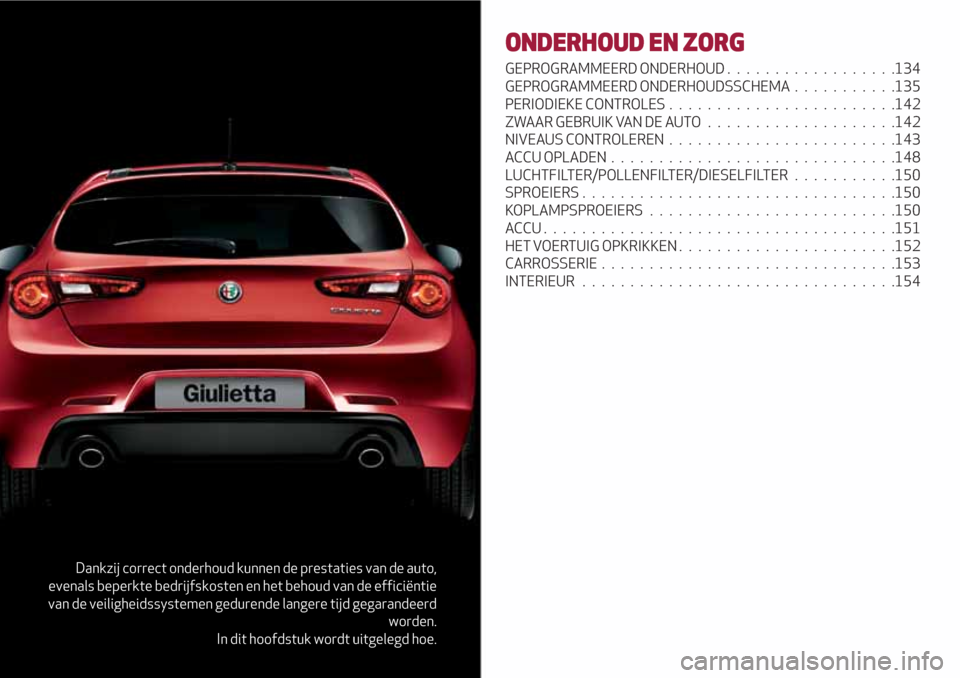

Dankzij correct onderhoud kunnen de prestaties van de auto,
evenals beperkte bedrijfskosten en het behoud van de efficiëntie
van de veiligheidssystemen gedurende langere tijd gegarandeerd
worden.
In dit hoofdstuk wordt uitgelegd hoe.
ONDERHOUD EN ZORG
GEPROGRAMMEERD ONDERHOUD..................134
GEPROGRAMMEERD ONDERHOUDSSCHEMA...........135
PERIODIEKE CONTROLES........................142
ZWAAR GEBRUIK VAN DE AUTO....................142
NIVEAUS CONTROLEREN........................143
ACCU OPLADEN ..............................148
LUCHTFILTER/POLLENFILTER/DIESELFILTER...........150
SPROEIERS.................................150
KOPLAMPSPROEIERS..........................150
ACCU.....................................151
HET VOERTUIG OPKRIKKEN.......................152
CARROSSERIE...............................153
INTERIEUR.................................154

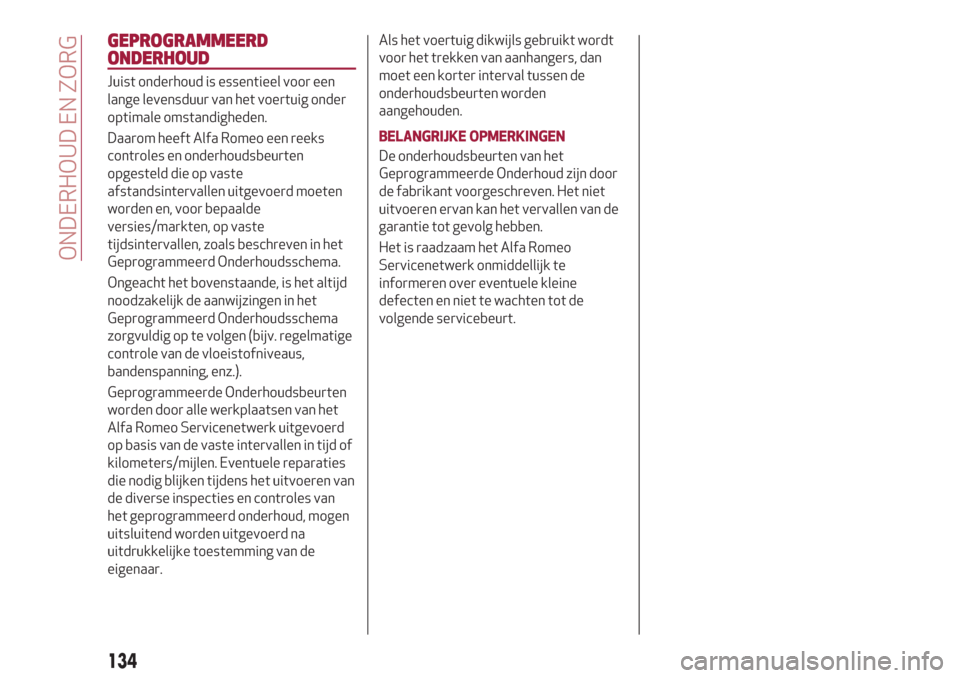

GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is essentieel voor een
lange levensduur van het voertuig onder
optimale omstandigheden.
Daarom heeft Alfa Romeo een reeks
controles en onderhoudsbeurten
opgesteld die op vaste
afstandsintervallen uitgevoerd moeten
worden en, voor bepaalde
versies/markten, op vaste
tijdsintervallen, zoals beschreven in het
Geprogrammeerd Onderhoudsschema.
Ongeacht het bovenstaande, is het altijd
noodzakelijk de aanwijzingen in het
Geprogrammeerd Onderhoudsschema
zorgvuldig op te volgen (bijv. regelmatige
controle van de vloeistofniveaus,
bandenspanning, enz.).
Geprogrammeerde Onderhoudsbeurten
worden door alle werkplaatsen van het
Alfa Romeo Servicenetwerk uitgevoerd
op basis van de vaste intervallen in tijd of
kilometers/mijlen. Eventuele reparaties
die nodig blijken tijdens het uitvoeren van
de diverse inspecties en controles van
het geprogrammeerd onderhoud, mogen
uitsluitend worden uitgevoerd na
uitdrukkelijke toestemming van de
eigenaar.Als het voertuig dikwijls gebruikt wordt
voor het trekken van aanhangers, dan
moet een korter interval tussen de
onderhoudsbeurten worden
aangehouden.
BELANGRIJKE OPMERKINGEN
De onderhoudsbeurten van het
Geprogrammeerde Onderhoud zijn door
de fabrikant voorgeschreven. Het niet
uitvoeren ervan kan het vervallen van de
garantie tot gevolg hebben.
Het is raadzaam het Alfa Romeo
Servicenetwerk onmiddellijk te
informeren over eventuele kleine
defecten en niet te wachten tot de
volgende servicebeurt.
134
ONDERHOUD EN ZORG

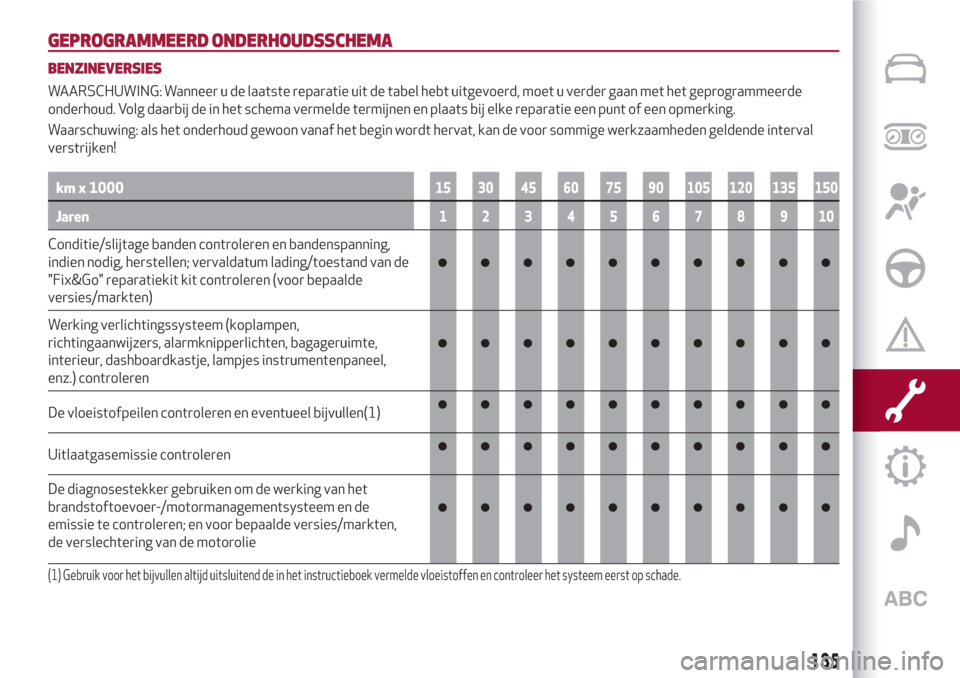

GEPROGRAMMEERD ONDERHOUDSSCHEMA
BENZINEVERSIES
WAARSCHUWING: Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende interval
verstrijken!
km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie/slijtage banden controleren en bandenspanning,
indien nodig, herstellen; vervaldatum lading/toestand van de
"Fix&Go" reparatiekit kit controleren (voor bepaalde
versies/markten)
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren
De vloeistofpeilen controleren en eventueel bijvullen(1)
Uitlaatgasemissie controleren
De diagnosestekker gebruiken om de werking van het
brandstoftoevoer-/motormanagementsysteem en de
emissie te controleren; en voor bepaalde versies/markten,
de verslechtering van de motorolie
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
135

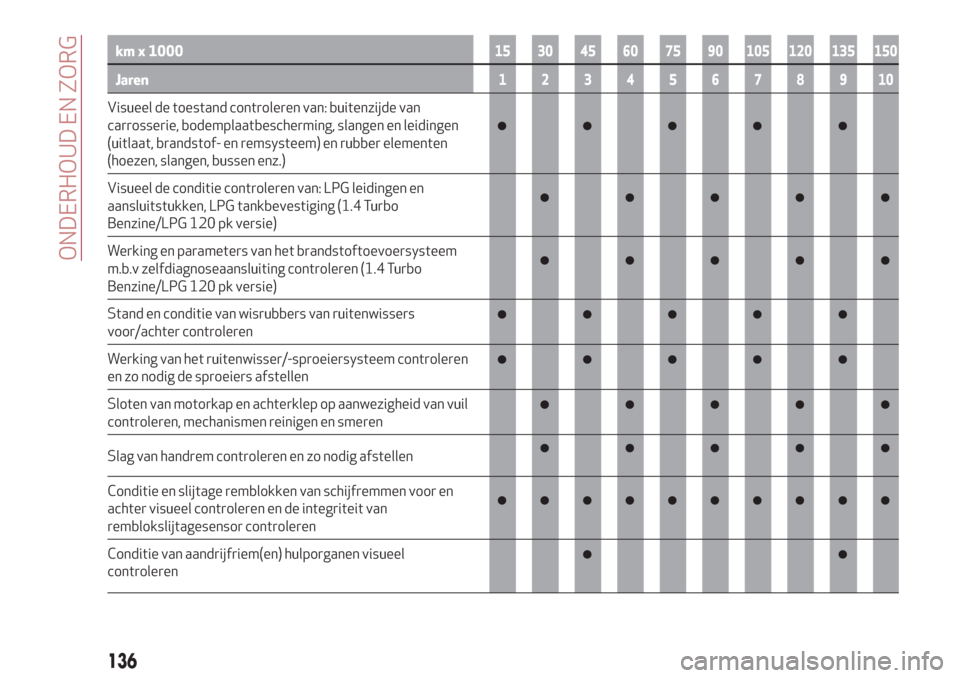

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en leidingen
(uitlaat, brandstof- en remsysteem) en rubber elementen
(hoezen, slangen, bussen enz.)
Visueel de conditie controleren van: LPG leidingen en
aansluitstukken, LPG tankbevestiging (1.4 Turbo
Benzine/LPG 120 pk versie)
Werking en parameters van het brandstoftoevoersysteem
m.b.v zelfdiagnoseaansluiting controleren (1.4 Turbo
Benzine/LPG 120 pk versie)
Stand en conditie van wisrubbers van ruitenwissers
voor/achter controleren
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen
Sloten van motorkap en achterklep op aanwezigheid van vuil
controleren, mechanismen reinigen en smeren
Slag van handrem controleren en zo nodig afstellen
Conditie en slijtage remblokken van schijfremmen voor en
achter visueel controleren en de integriteit van
remblokslijtagesensor controleren
Conditie van aandrijfriem(en) hulporganen visueel
controleren
136
ONDERHOUD EN ZORG

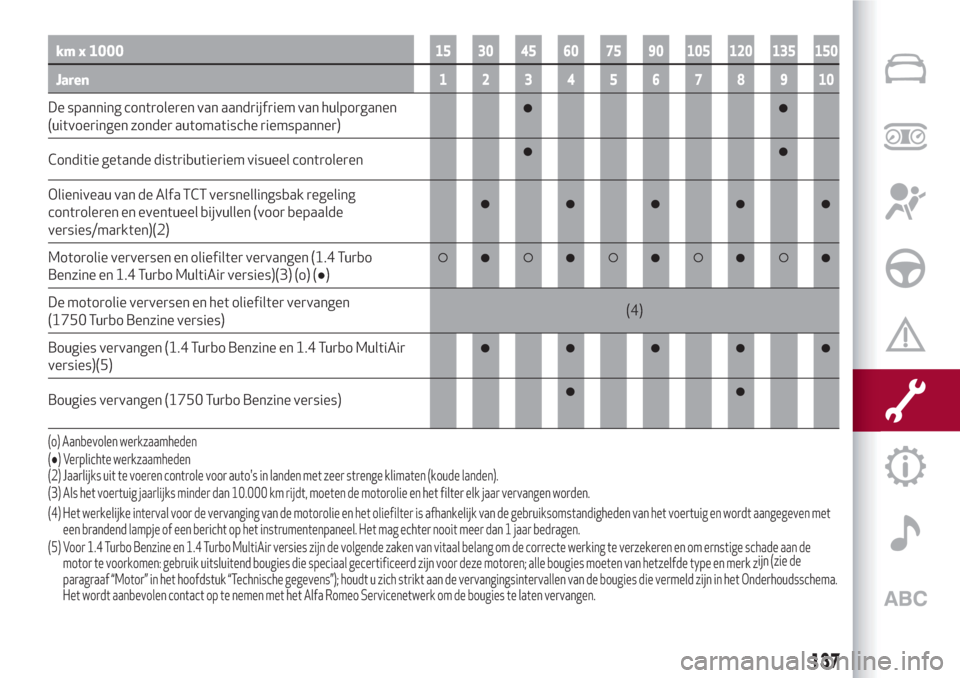

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
De spanning controleren van aandrijfriem van hulporganen
(uitvoeringen zonder automatische riemspanner)
Conditie getande distributieriem visueel controleren
Olieniveau van de Alfa TCT versnellingsbak regeling
controleren en eventueel bijvullen (voor bepaalde
versies/markten)(2)
Motorolie verversen en oliefilter vervangen (1.4 Turbo
Benzine en 1.4 Turbo MultiAir versies)(3) (o) (●)
De motorolie verversen en het oliefilter vervangen
(1750 Turbo Benzine versies)(4)
Bougies vervangen (1.4 Turbo Benzine en 1.4 Turbo MultiAir
versies)(5)
Bougies vervangen (1750 Turbo Benzine versies)
(2) Jaarlijks uit te voeren controle voor auto's in landen met zeer strenge klimaten (koude landen).
(3) Als het voertuig jaarlijks minder dan 10.000 km rijdt, moeten de motorolie en het filter elk jaar vervangen worden. (o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
(4) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruiksomstandigheden van het voertuig en wordt aangegeven met
een brandend lampje of een bericht op het instrumentenpaneel. Het mag echter nooit meer dan 1 jaar bedragen.
(5) Voor 1.4 Turbo Benzine en 1.4 Turbo MultiAir versies zijn de volgende zaken van vitaal belang om de correcte werking te verzekeren en om ernstige schade aan de
motor te voorkomen: gebruik uitsluitend bougies die speciaal gecertificeerd zijn voor deze motoren; alle bougies moeten van hetzelfde type en merk zijn (zie de
paragraaf “Motor” in het hoofdstuk “Technische gegevens”); houdt u zich strikt aan de vervangingsintervallen van de bougies die vermeld zijn in het Onderhoudsschema.
Het wordt aanbevolen contact op te nemen met het Alfa Romeo Servicenetwerk om de bougies te laten vervangen.
137

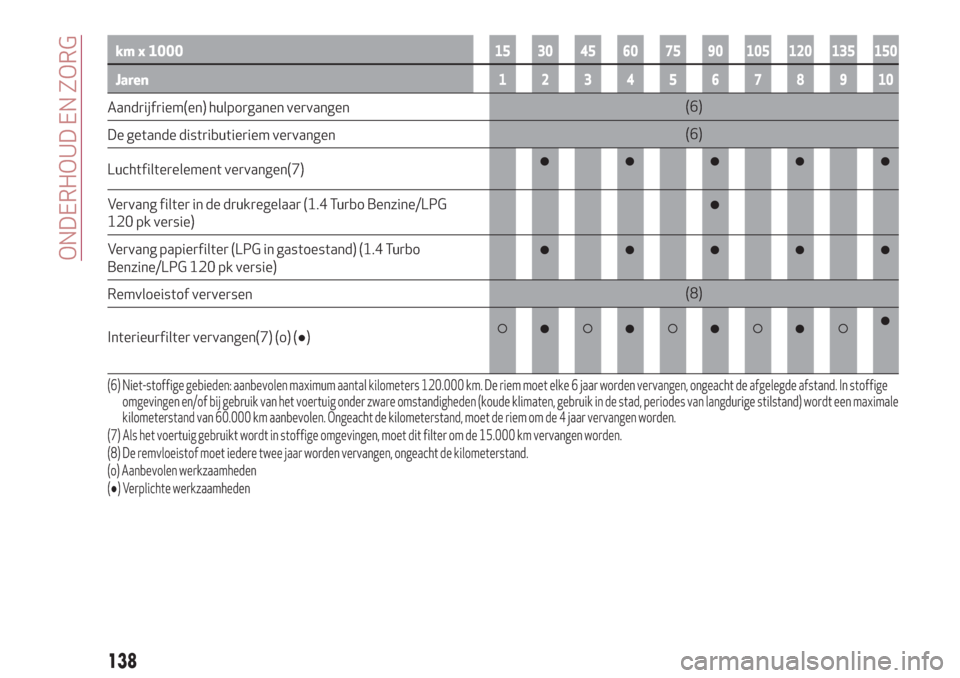

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Aandrijfriem(en) hulporganen vervangen(6)
De getande distributieriem vervangen(6)
Luchtfilterelement vervangen(7)
Vervang filter in de drukregelaar (1.4 Turbo Benzine/LPG
120 pk versie)
Vervang papierfilter (LPG in gastoestand) (1.4 Turbo
Benzine/LPG 120 pk versie)
Remvloeistof verversen(8)
Interieurfilter vervangen(7) (o) (●)
(6) Niet-stoffige gebieden: aanbevolen maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. In stoffige
omgevingen en/of bij gebruik van het voertuig onder zware omstandigheden (koude klimaten, gebruik in de stad, periodes van langdurige stilstand) wordt een maximale
kilometerstand van 60.000 km aanbevolen. Ongeacht de kilometerstand, moet de riem om de 4 jaar vervangen worden.
(7) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 15.000 km vervangen worden.
(8) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
(o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
