Page 161 of 228

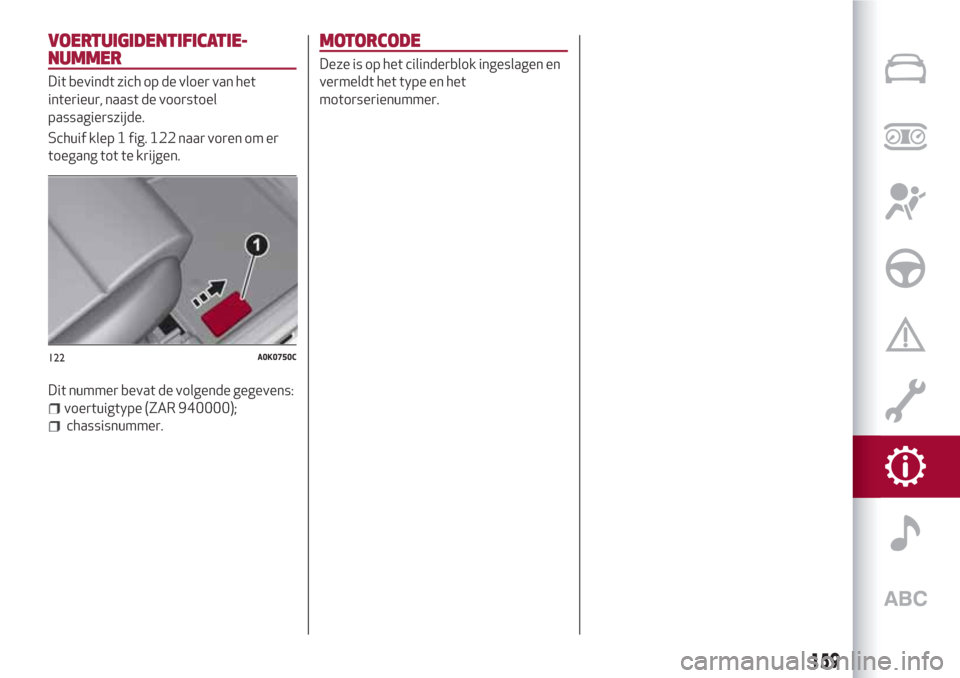

VOERTUIGIDENTIFICATIE-
NUMMER
Dit bevindt zich op de vloer van het
interieur, naast de voorstoel
passagierszijde.
Schuif klep 1 fig. 122 naar voren om er
toegang tot te krijgen.
Dit nummer bevat de volgende gegevens:
voertuigtype (ZAR 940000);
chassisnummer.
MOTORCODE
Deze is op het cilinderblok ingeslagen en
vermeldt het type en het
motorserienummer.
122A0K0750C
159
Page 162 of 228

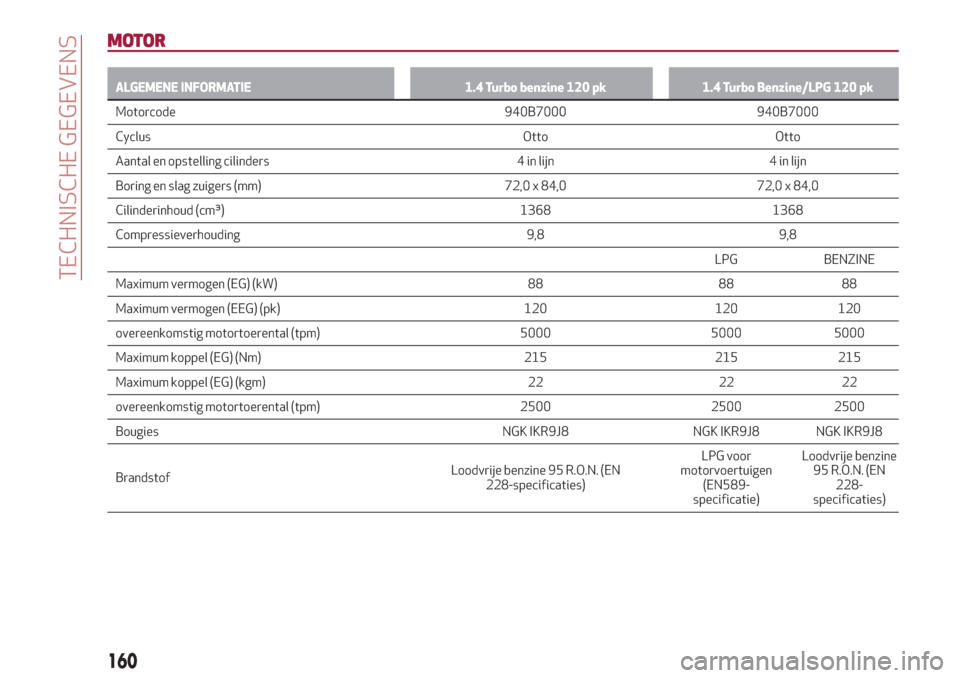

MOTOR
ALGEMENE INFORMATIE 1.4 Turbo benzine 120 pk 1.4 Turbo Benzine/LPG 120 pk
Motorcode 940B7000 940B7000
Cyclus Otto Otto
Aantal en
opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0 72,0 x 84,0
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 9,8 9,8
LPG BENZINE
Maximum vermogen (EG) (kW) 88 88 88
Maximum vermogen (EEG) (pk) 120 120 120
overeenkomstig motortoerental (tpm) 5000 5000 5000
Maximum koppel (EG) (Nm) 215 215 215
Maximum koppel (EG) (kgm) 22 22 22
overeenkomstig motortoerental (tpm) 2500 2500 2500
Bougies NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
BrandstofLoodvrije benzine 95 R.O.N. (EN
228-specificaties)LPG voor
motorvoertuigen
(EN589-
specificatie)Loodvrije benzine
95 R.O.N. (EN
228-
specificaties)
160
TECHNISCHE GEGEVENS
Page 163 of 228

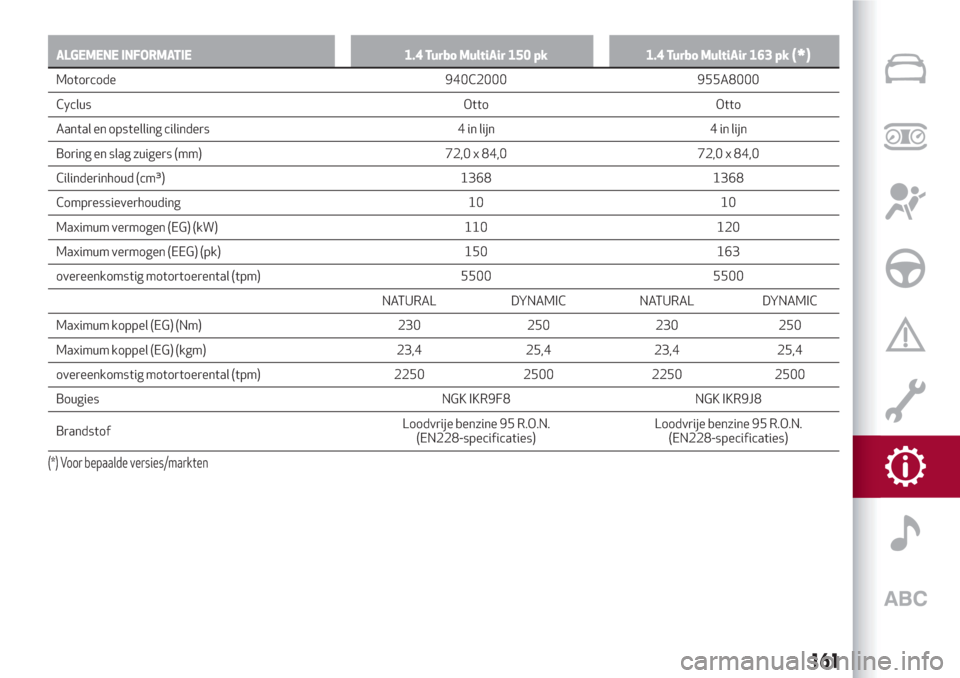

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 150 pk 1.4 Turbo MultiAir 163 pk(*)
Motorcode 940C2000 955A8000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0 72,0 x 84,0
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 10 10
Maximum vermogen (EG) (kW) 110 120
Maximum vermogen (EEG) (pk) 150 163
overeenkomstig motortoerental (tpm) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 230 250 230 250
Maximum koppel (EG) (kgm) 23,4 25,4 23,4 25,4
overeenkomstig motortoerental (tpm) 2250 2500 2250 2500
Bougies NGK IKR9F8 NGK IKR9J8
BrandstofLoodvrije benzine 95 R.O.N.
(EN228-specificaties)Loodvrije benzine 95 R.O.N.
(EN228-specificaties)
(*) Voor bepaalde versies/markten
161
Page 164 of 228

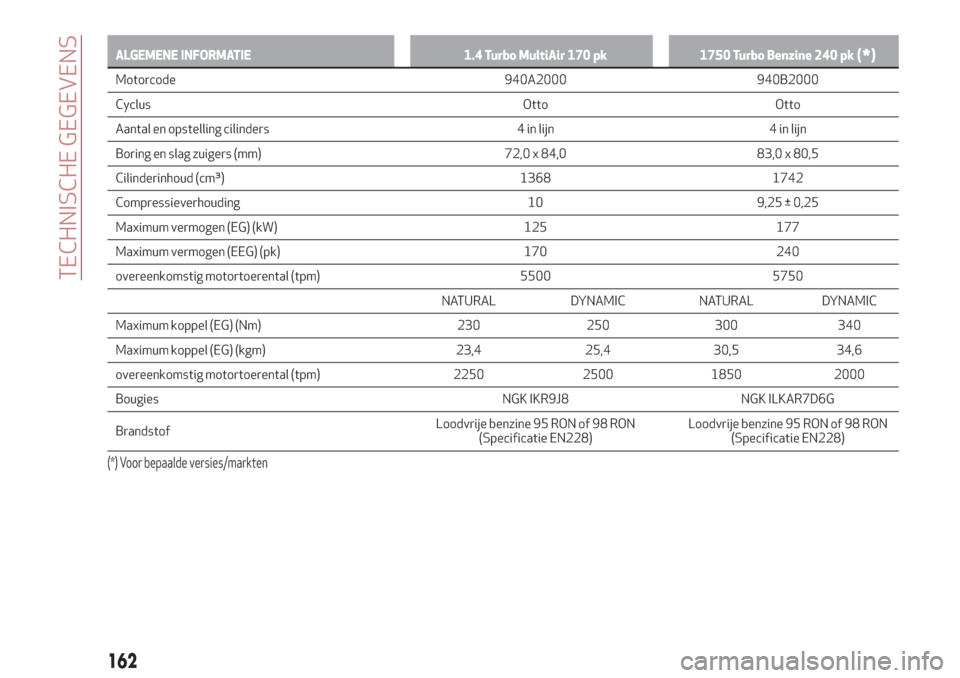

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 170 pk 1750 Turbo Benzine 240 pk(*)
Motorcode 940A2000 940B2000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 84,0 83,0 x 80,5
Cilinderinhoud (cm³) 1368 1742
Compressieverhouding 10 9,25 ± 0,25
Maximum vermogen (EG) (kW) 125 177
Maximum vermogen (EEG) (pk) 170 240
overeenkomstig motortoerental (tpm) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 230 250 300 340
Maximum koppel (EG) (kgm) 23,4 25,4 30,5 34,6
overeenkomstig motortoerental (tpm) 2250 2500 1850 2000
Bougies NGK IKR9J8 NGK ILKAR7D6G
BrandstofLoodvrije benzine 95 RON of 98 RON
(Specificatie EN228)Loodvrije benzine 95 RON of 98 RON
(Specificatie EN228)
(*) Voor bepaalde versies/markten
162
TECHNISCHE GEGEVENS
Page 165 of 228

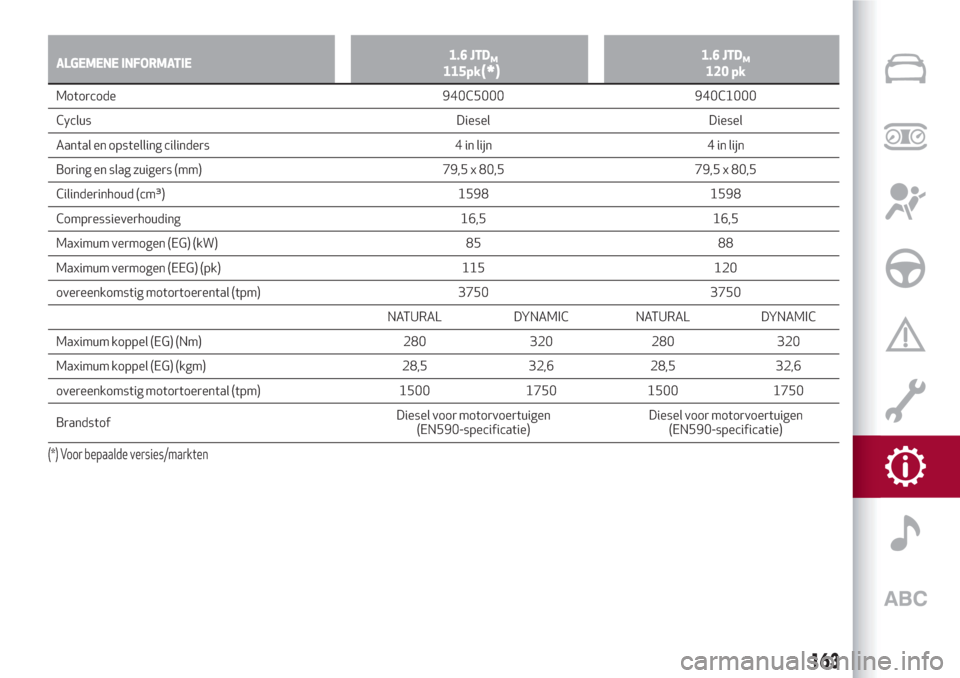

ALGEMENE INFORMATIE1.6 JTDM115pk(*)1.6 JTDM120 pk
Motorcode 940C5000 940C1000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 79,5 x 80,5 79,5 x 80,5
Cilinderinhoud (cm³) 1598 1598
Compressieverhouding 16,5 16,5
Maximum vermogen (EG) (kW) 85 88
Maximum vermogen (EEG) (pk) 115 120
overeenkomstig motortoerental (tpm) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 280 320 280 320
Maximum koppel (EG) (kgm) 28,5 32,6 28,5 32,6
overeenkomstig motortoerental (tpm) 1500 1750 1500 1750
BrandstofDiesel voor motorvoertuigen
(EN590-specificatie)Diesel voor motorvoertuigen
(EN590-specificatie)
(*) Voor bepaalde versies/markten
163
Page 166 of 228

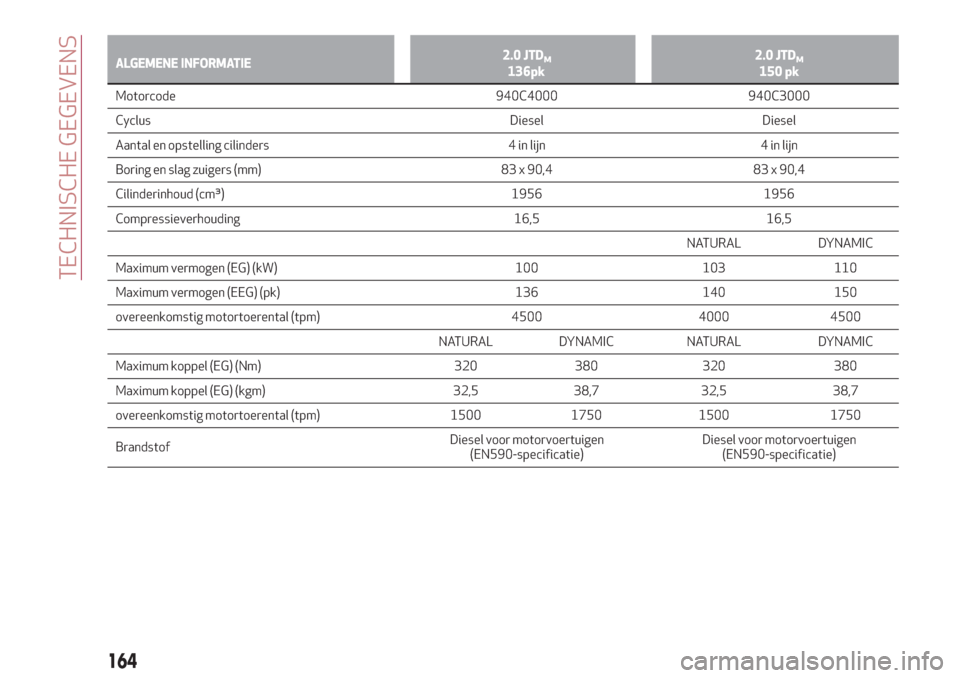

ALGEMENE INFORMATIE2.0 JTDM136pk2.0 JTDM150 pk
Motorcode 940C4000 940C3000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 83 x 90,4 83 x 90,4
Cilinderinhoud (cm³) 1956 1956
Compressieverhouding 16,5 16,5
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 100 103 110
Maximum vermogen (EEG) (pk) 136 140 150
overeenkomstig motortoerental (tpm) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 320 380 320 380
Maximum koppel (EG) (kgm) 32,5 38,7 32,5 38,7
overeenkomstig motortoerental (tpm) 1500 1750 1500 1750
BrandstofDiesel voor motorvoertuigen
(EN590-specificatie)Diesel voor motorvoertuigen
(EN590-specificatie)
164
TECHNISCHE GEGEVENS
Page 167 of 228

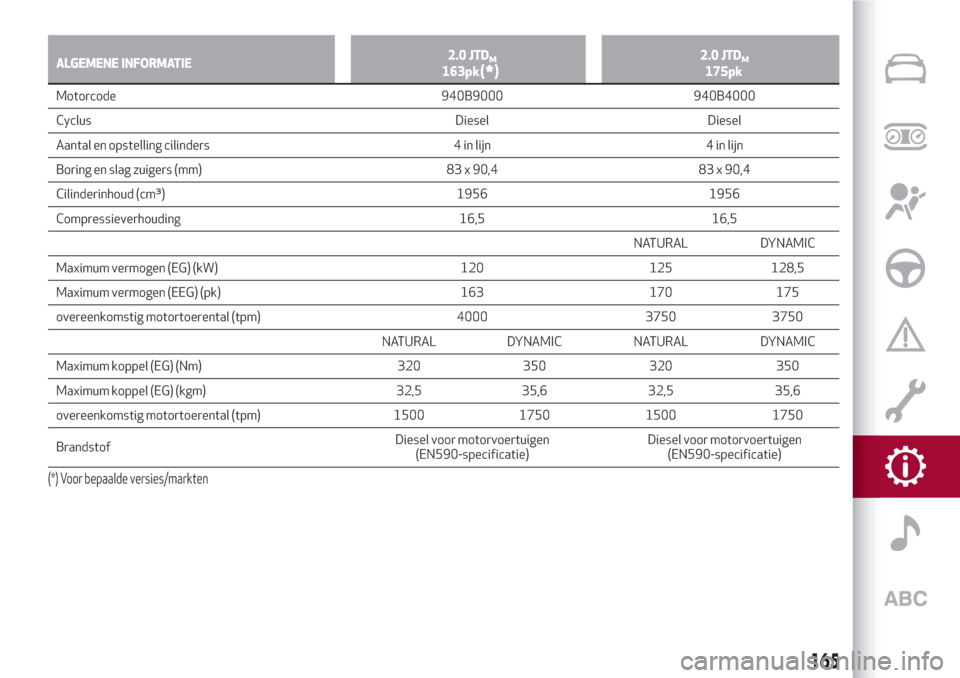

ALGEMENE INFORMATIE2.0 JTDM163pk(*)2.0 JTDM175pk
Motorcode 940B9000 940B4000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 83 x 90,4 83 x 90,4
Cilinderinhoud (cm³) 1956 1956
Compressieverhouding 16,5 16,5
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 120 125 128,5
Maximum vermogen (EEG) (pk) 163 170 175
overeenkomstig motortoerental (tpm) 4000 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Maximum koppel (EG) (Nm) 320 350 320 350
Maximum koppel (EG) (kgm) 32,5 35,6 32,5 35,6
overeenkomstig motortoerental (tpm) 1500 1750 1500 1750
BrandstofDiesel voor motorvoertuigen
(EN590-specificatie)Diesel voor motorvoertuigen
(EN590-specificatie)
(*) Voor bepaalde versies/markten
165
Page 168 of 228

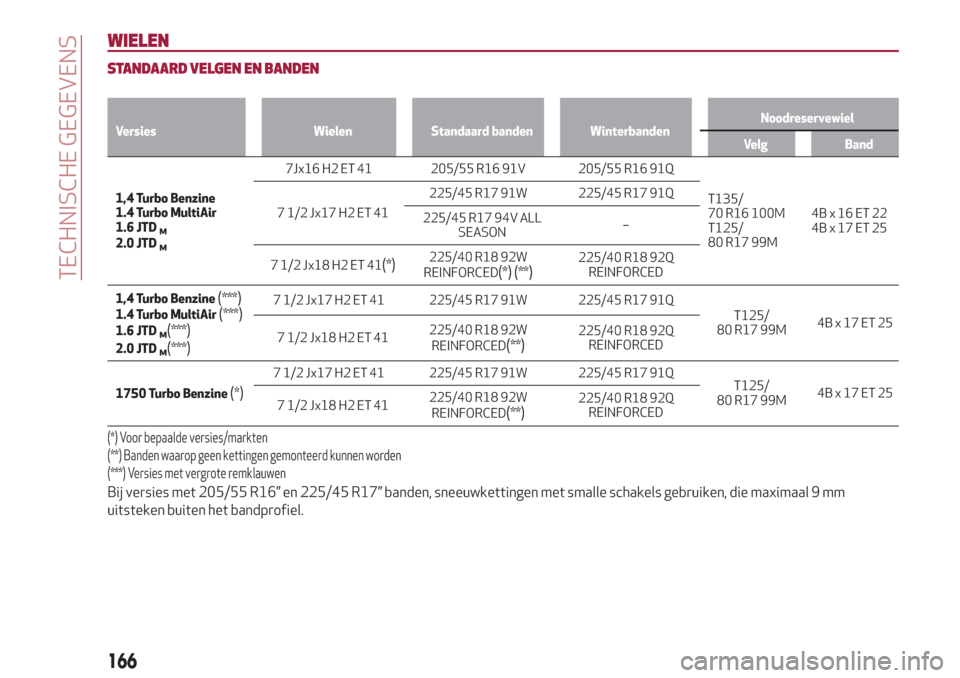

WIELEN
STANDAARD VELGEN EN BANDEN
Versies Wielen Standaard banden WinterbandenNoodreservewiel
Velg Band
1,4 Turbo Benzine
1.4
Turbo
MultiAir
1.6 JTD
M2.0 JTDM
7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
T135/
70 R16 100M
T125/
80 R17 99M4Bx16ET22
4Bx17ET25 7 1/2 Jx17 H2 ET 41225/45 R17 91W 225/45 R17 91Q
225/45 R17 94V ALL
SEASON–
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED(*) (**)225/40 R18 92Q
REINFORCED
1,4 Turbo Benzine
(***)1.4 Turbo MultiAir(***)1.6 JTDM(***)
2.0 JTDM(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
1750 Turbo Benzine
(*)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/
80 R17 99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)225/40 R18 92Q
REINFORCED
(*) Voor bepaalde versies/markten
(**) Banden waarop geen kettingen gemonteerd kunnen worden
(***) Versies met vergrote remklauwen
Bij versies met 205/55 R16” en 225/45 R17” banden, sneeuwkettingen met smalle schakels gebruiken, die maximaal 9 mm
uitsteken buiten het bandprofiel.
166
TECHNISCHE GEGEVENS
Page 169 of 228

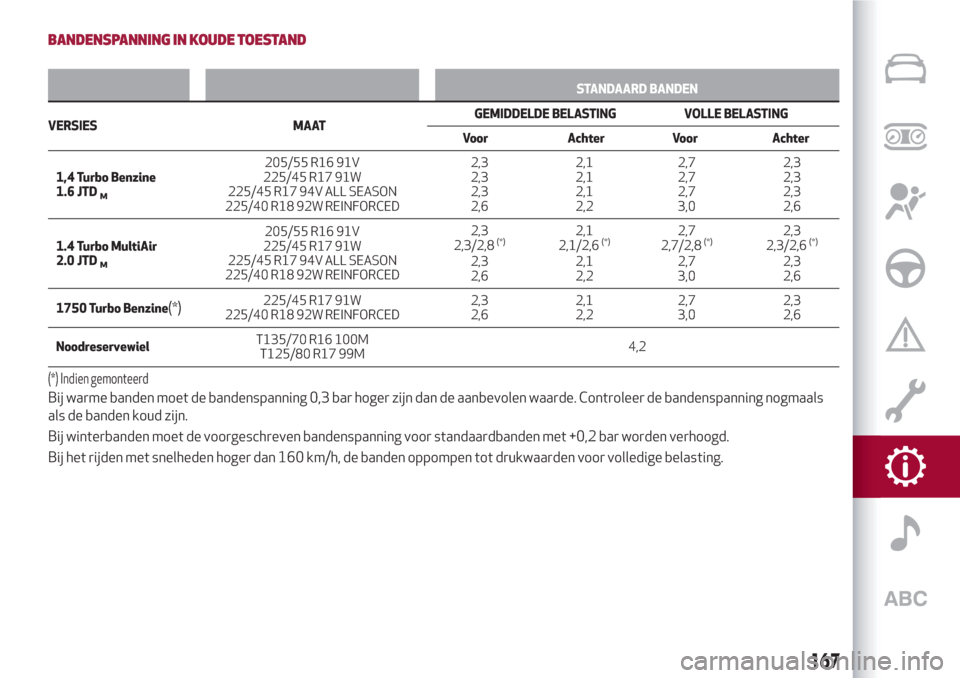

BANDENSPANNING IN KOUDE TOESTAND
STANDAARD BANDEN
VERSIES MAATGEMIDDELDE BELASTING VOLLE BELASTING
Voor Achter Voor Achter
1,4 Turbo Benzine
1.6 JTD
M
205/55 R16 91V
225/45 R17 91W
225/45 R17 94V ALL SEASON
225/40 R18 92W REINFORCED2,3
2,3
2,3
2,62,1
2,1
2,1
2,22,7
2,7
2,7
3,02,3
2,3
2,3
2,6
1.4 Turbo MultiAir
2.0 JTD
M
205/55 R16 91V
225/45 R17 91W
225/45 R17 94V ALL SEASON
225/40 R18 92W REINFORCED2,3
2,3/2,8(*)
2,3
2,62,1
2,1/2,6
(*)
2,1
2,22,7
2,7/2,8
(*)
2,7
3,02,3
2,3/2,6
(*)
2,3
2,6
1750 Turbo Benzine
(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
NoodreservewielT135/70 R16 100M
T125/80 R17 99M4,2
(*) Indien gemonteerd
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de aanbevolen waarde. Controleer de bandenspanning nogmaals
als de banden koud zijn.
Bij winterbanden moet de voorgeschreven bandenspanning voor standaardbanden met +0,2 bar worden verhoogd.
Bij het rijden met snelheden hoger dan 160 km/h, de banden oppompen tot drukwaarden voor volledige belasting.
167
Page 170 of 228

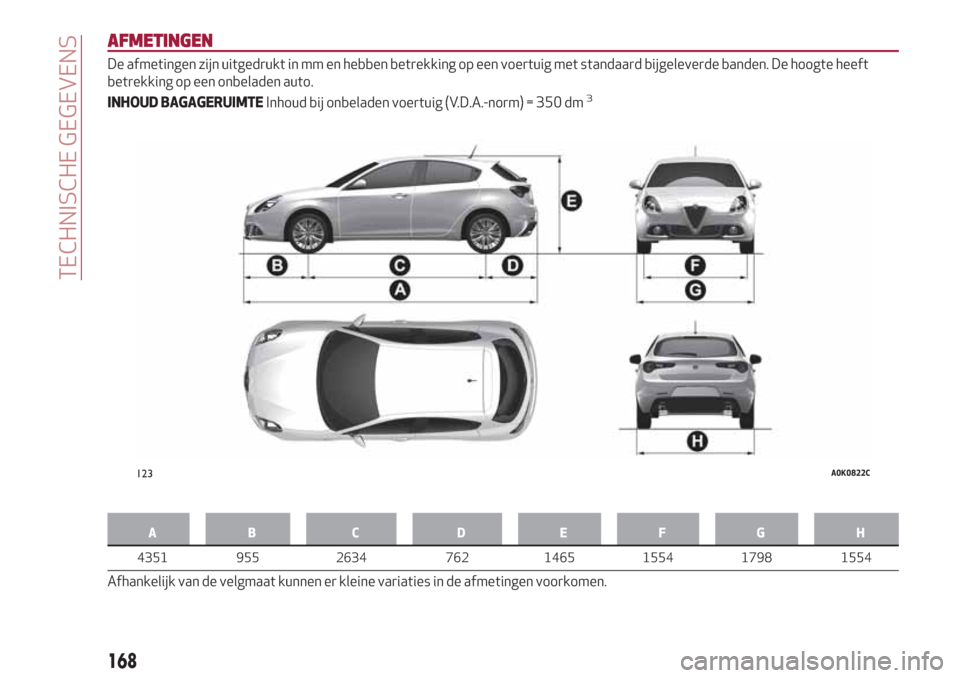

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte heeft
betrekking op een onbeladen auto.
INHOUD BAGAGERUIMTEInhoud bij onbeladen voertuig (V.D.A.-norm) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
123A0K0822C
