FAITES CONNAISSANCE AVEC VOTRE VOITURE

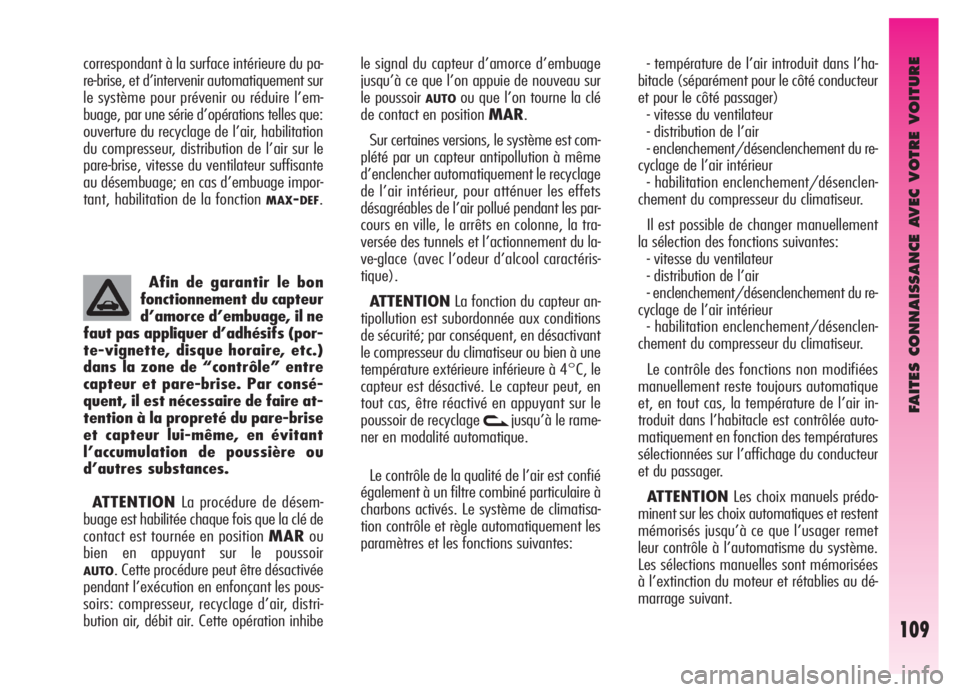

109
- température de l’air introduit dans l’ha-
bitacle (séparément pour le côté conducteur
et pour le côté passager)
- vitesse du ventilateur
- distribution de l’air
- enclenchement/désenclenchement du re-
cyclage de l’air intérieur
- habilitation enclenchement/désenclen-
chement du compresseur du climatiseur.
Il est possible de changer manuellement
la sélection des fonctions suivantes:
- vitesse du ventilateur
- distribution de l’air
- enclenchement/désenclenchement du re-
cyclage de l’air intérieur
- habilitation enclenchement/désenclen-
chement du compresseur du climatiseur.
Le contrôle des fonctions non modifiées
manuellement reste toujours automatique
et, en tout cas, la température de l’air in-
troduit dans l’habitacle est contrôlée auto-
matiquement en fonction des températures
sélectionnées sur l’affichage du conducteur
et du passager.
ATTENTIONLes choix manuels prédo-
minent sur les choix automatiques et restent
mémorisés jusqu’à ce que l’usager remet
leur contrôle à l’automatisme du système.
Les sélections manuelles sont mémorisées
à l’extinction du moteur et rétablies au dé-
marrage suivant. Afin de garantir le bon
fonctionnement du capteur
d’amorce d’embuage, il ne
faut pas appliquer d’adhésifs (por-
te-vignette, disque horaire, etc.)
dans la zone de “contrôle” entre
capteur et pare-brise. Par consé-
quent, il est nécessaire de faire at-
tention à la propreté du pare-brise
et capteur lui-même, en évitant
l’accumulation de poussière ou
d’autres substances.le signal du capteur d’amorce d’embuage
jusqu’à ce que l’on appuie de nouveau sur
le poussoir
AUTOou que l’on tourne la clé
de contact en position MAR.
Sur certaines versions, le système est com-
plété par un capteur antipollution à même
d’enclencher automatiquement le recyclage
de l’air intérieur, pour atténuer les effets
désagréables de l’air pollué pendant les par-
cours en ville, le arrêts en colonne, la tra-
versée des tunnels et l’actionnement du la-
ve-glace (avec l’odeur d’alcool caractéris-
tique).
ATTENTIONLa fonction du capteur an-
tipollution est subordonnée aux conditions
de sécurité; par conséquent, en désactivant
le compresseur du climatiseur ou bien à une
température extérieure inférieure à 4°C, le
capteur est désactivé. Le capteur peut, en
tout cas, être réactivé en appuyant sur le
poussoir de recyclage
vjusqu’à le rame-
ner en modalité automatique.
Le contrôle de la qualité de l’air est confié
également à un filtre combiné particulaire à
charbons activés. Le système de climatisa-
tion contrôle et règle automatiquement les
paramètres et les fonctions suivantes: correspondant à la surface intérieure du pa-
re-brise, et d’intervenir automatiquement sur
le système pour prévenir ou réduire l’em-
buage, par une série d’opérations telles que:
ouverture du recyclage de l’air, habilitation
du compresseur, distribution de l’air sur le
pare-brise, vitesse du ventilateur suffisante
au désembuage; en cas d’embuage impor-
tant, habilitation de la fonction
MAX-DEF.
ATTENTIONLa procédure de désem-
buage est habilitée chaque fois que la clé de
contact est tournée en position MARou
bien en appuyant sur le poussoir
AUTO. Cette procédure peut être désactivée
pendant l’exécution en enfonçant les pous-
soirs: compresseur, recyclage d’air, distri-
bution air, débit air. Cette opération inhibe

FAITES CONNAISSANCE AVEC VOTRE VOITURE
110

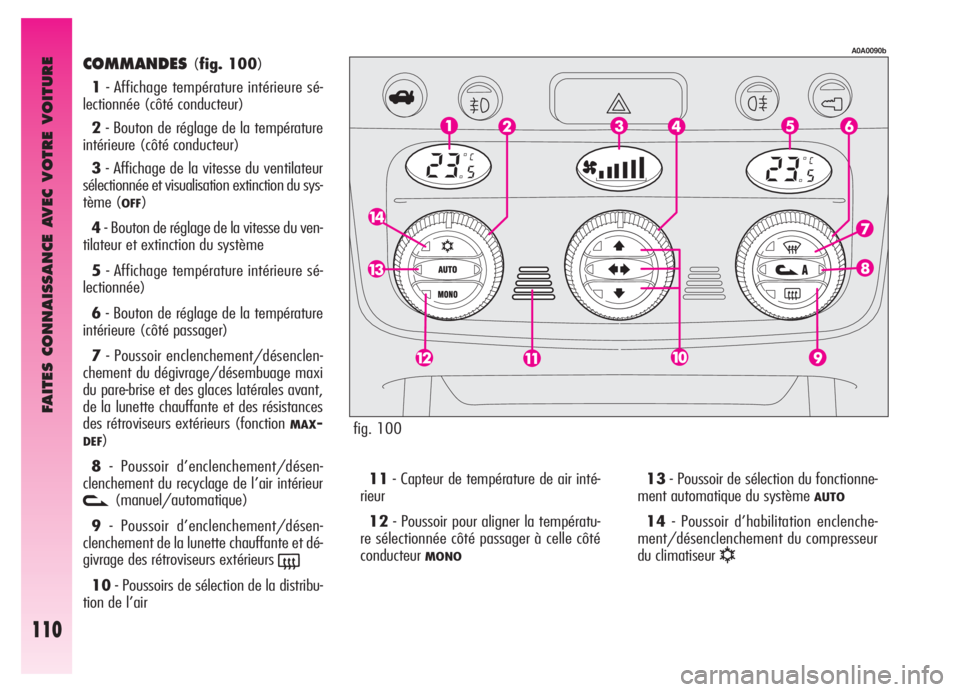

COMMANDES(fig. 100)
1- Affichage température intérieure sé-
lectionnée (côté conducteur)
2- Bouton de réglage de la température
intérieure (côté conducteur)
3- Affichage de la vitesse du ventilateur
sélectionnée et visualisation extinction du sys-
tème (
OFF)
4- Bouton de réglage de la vitesse du ven-
tilateur et extinction du système
5- Affichage température intérieure sé-
lectionnée)
6- Bouton de réglage de la température
intérieure (côté passager)
7- Poussoir enclenchement/désenclen-
chement du dégivrage/désembuage maxi
du pare-brise et des glaces latérales avant,
de la lunette chauffante et des résistances
des rétroviseurs extérieurs (fonction
MAX-
DEF)
8- Poussoir d’enclenchement/désen-
clenchement du recyclage de l’air intérieur
v(manuel/automatique)
9- Poussoir d’enclenchement/désen-
clenchement de la lunette chauffante et dé-
givrage des rétroviseurs extérieurs
(
10- Poussoirs de sélection de la distribu-
tion de l’air11- Capteur de température de air inté-
rieur
12- Poussoir pour aligner la températu-
re sélectionnée côté passager à celle côté
conducteur
MONO
13- Poussoir de sélection du fonctionne-
ment automatique du système
AUTO
14- Poussoir d’habilitation enclenche-
ment/désenclenchement du compresseur
du climatiseur
√
fig. 100
A0A0090b

FAITES CONNAISSANCE AVEC VOTRE VOITURE
111

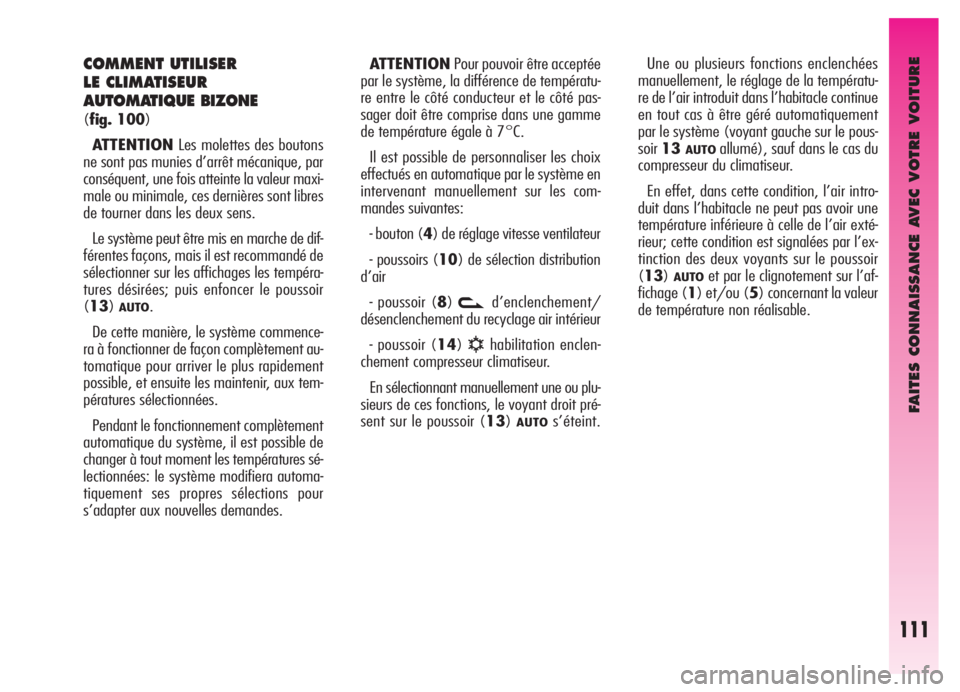

COMMENT UTILISER
LE CLIMATISEUR
AUTOMATIQUE BIZONE
(fig. 100)
ATTENTIONLes molettes des boutons
ne sont pas munies d’arrêt mécanique, par
conséquent, une fois atteinte la valeur maxi-
male ou minimale, ces dernières sont libres
de tourner dans les deux sens.
Le système peut être mis en marche de dif-
férentes façons, mais il est recommandé de
sélectionner sur les affichages les tempéra-
tures désirées; puis enfoncer le poussoir
(13)
AUTO.
De cette manière, le système commence-
ra à fonctionner de façon complètement au-
tomatique pour arriver le plus rapidement
possible, et ensuite les maintenir, aux tem-
pératures sélectionnées.
Pendant le fonctionnement complètement
automatique du système, il est possible de
changer à tout moment les températures sé-
lectionnées: le système modifiera automa-
tiquement ses propres sélections pour
s’adapter aux nouvelles demandes.ATTENTIONPour pouvoir être acceptée
par le système, la différence de températu-
re entre le côté conducteur et le côté pas-
sager doit être comprise dans une gamme
de température égale à 7°C.
Il est possible de personnaliser les choix
effectués en automatique par le système en
intervenant manuellement sur les com-
mandes suivantes:
- bouton (4) de réglage vitesse ventilateur
- poussoirs (10) de sélection distribution
d’air
- poussoir (8)vd’enclenchement/
désenclenchement du recyclage air intérieur
- poussoir (14)
√habilitation enclen-
chement compresseur climatiseur.
En sélectionnant manuellement une ou plu-
sieurs de ces fonctions, le voyant droit pré-
sent sur le poussoir (13)
AUTOs’éteint.Une ou plusieurs fonctions enclenchées
manuellement, le réglage de la températu-
re de l’air introduit dans l’habitacle continue
en tout cas à être géré automatiquement
par le système (voyant gauche sur le pous-
soir13
AUTOallumé), sauf dans le cas du
compresseur du climatiseur.
En effet, dans cette condition, l’air intro-
duit dans l’habitacle ne peut pas avoir une
température inférieure à celle de l’air exté-
rieur; cette condition est signalées par l’ex-
tinction des deux voyants sur le poussoir
(13)
AUTOet par le clignotement sur l’af-
fichage (1) et/ou (5) concernant la valeur
de température non réalisable.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
112

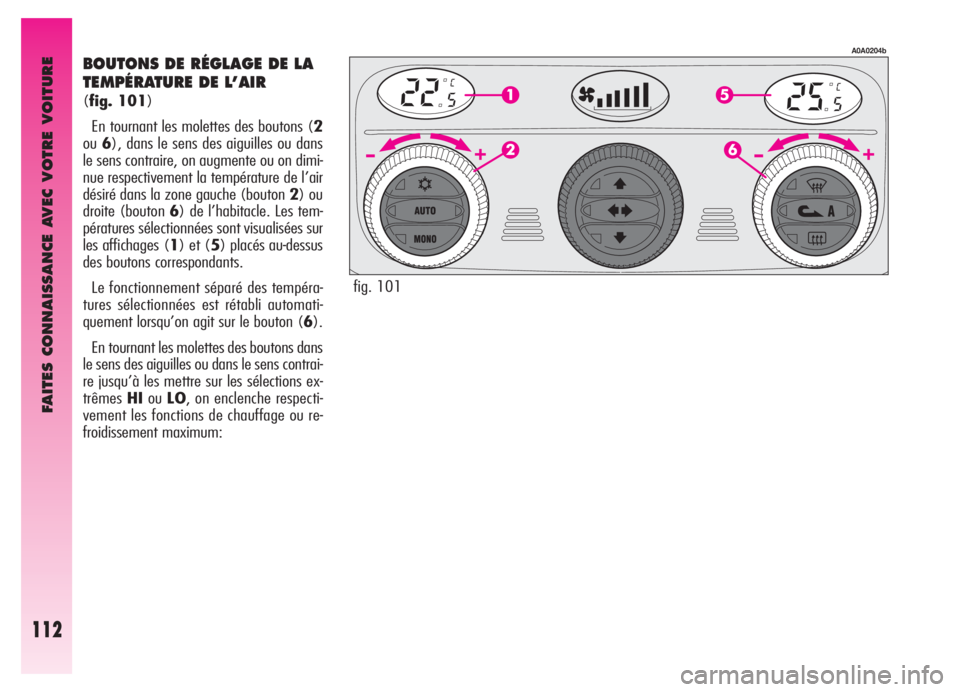

BOUTONS DE RÉGLAGE DE LA
TEMPÉRATURE DE L’AIR
(fig. 101)
En tournant les molettes des boutons (2
ou6), dans le sens des aiguilles ou dans
le sens contraire, on augmente ou on dimi-
nue respectivement la température de l’air
désiré dans la zone gauche (bouton 2) ou
droite (bouton 6) de l’habitacle. Les tem-
pératures sélectionnées sont visualisées sur
les affichages (1) et (5) placés au-dessus
des boutons correspondants.
Le fonctionnement séparé des tempéra-
tures sélectionnées est rétabli automati-
quement lorsqu’on agit sur le bouton (6).
En tournant les molettes des boutons dans
le sens des aiguilles ou dans le sens contrai-
re jusqu’à les mettre sur les sélections ex-
trêmesHIouLO, on enclenche respecti-
vement les fonctions de chauffage ou re-
froidissement maximum:
A0A0204b
fig. 101

FAITES CONNAISSANCE AVEC VOTRE VOITURE
113
fonction HI
(chauffage maximum - fig. 102)
Elle s’enclenche en sélectionnant sur l’af-
fichage une température supérieure à
32,5°C, et peut être activée indépendam-
ment du côté conducteur ou passager ou
bien des deux côtés; cette sélection met le
système en modalité “monozone” et est vi-
sualisée par les deux affichages.
Cette fonction peut être enclenchée lors-
qu’on désire chauffer le plus rapidement pos-
sible l’habitacle, en exploitant au maximum
les potentialités du système.
La fonction utilise la température maxi du
liquide de chauffage, alors que la distribu-
tion de l’air et la vitesse du ventilateur sont
gérés selon les dispositions du système.
Il est recommandé de ne pas en-
clencher cette fonction, le moteur
froid, pour éviter l’entrée dans
l’habitacle d’air pas assez chaud.
La fonction enclenchée, toutes les sélec-
tions manuelles sont en tout cas permises.
Pour désenclencher la fonction, il suffit de
tourner la molette d’un bouton (2) ou (6)
de la température sélectionnée sur une va-
leur inférieure à 32,5°C; l’affichage oppo-
sé visualisera la valeur 32,5°C.
A0A0218b
fig. 102
En appuyant sur la touche (13)
AUTOl’af-
fichage visualise une température de 32,5°C
et rentre dans une condition de fonctionne-
ment avec réglage de la température en au-
tomatique.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
114

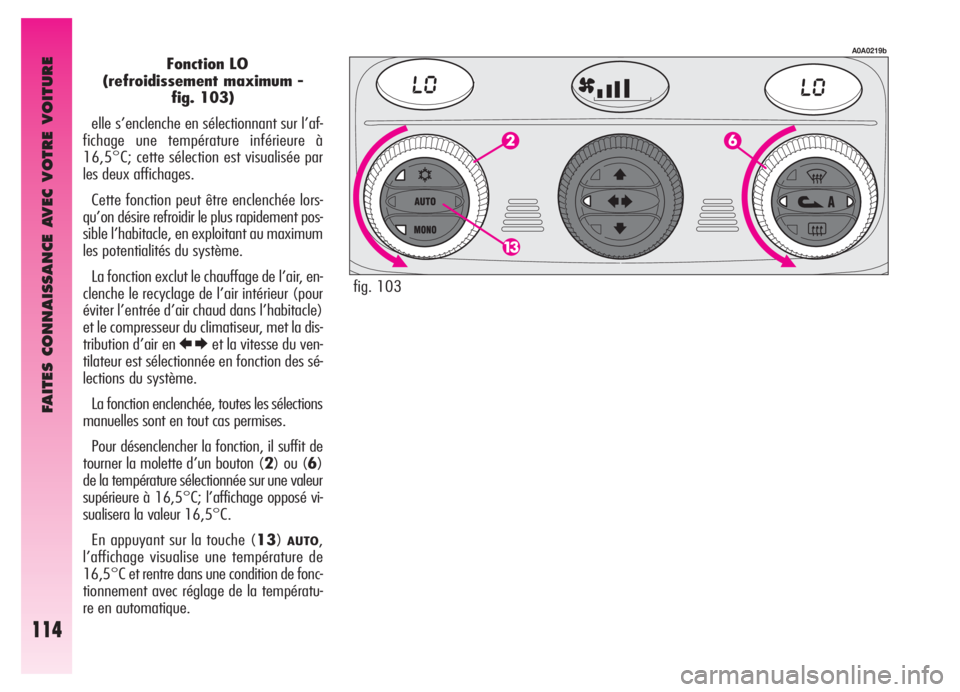

Fonction LO
(refroidissement maximum -
fig. 103)
elle s’enclenche en sélectionnant sur l’af-
fichage une température inférieure à
16,5°C; cette sélection est visualisée par
les deux affichages.
Cette fonction peut être enclenchée lors-
qu’on désire refroidir le plus rapidement pos-
sible l’habitacle, en exploitant au maximum
les potentialités du système.
La fonction exclut le chauffage de l’air, en-
clenche le recyclage de l’air intérieur (pour
éviter l’entrée d’air chaud dans l’habitacle)
et le compresseur du climatiseur, met la dis-
tribution d’air en
REet la vitesse du ven-
tilateur est sélectionnée en fonction des sé-
lections du système.
La fonction enclenchée, toutes les sélections
manuelles sont en tout cas permises.
Pour désenclencher la fonction, il suffit de
tourner la molette d’un bouton (2) ou (6)
de la température sélectionnée sur une valeur
supérieure à 16,5°C; l’affichage opposé vi-
sualisera la valeur 16,5°C.
En appuyant sur la touche (13)
AUTO,
l’affichage visualise une température de
16,5°C et rentre dans une condition de fonc-
tionnement avec réglage de la températu-
re en automatique.
A0A0219b
fig. 103

FAITES CONNAISSANCE AVEC VOTRE VOITURE
115

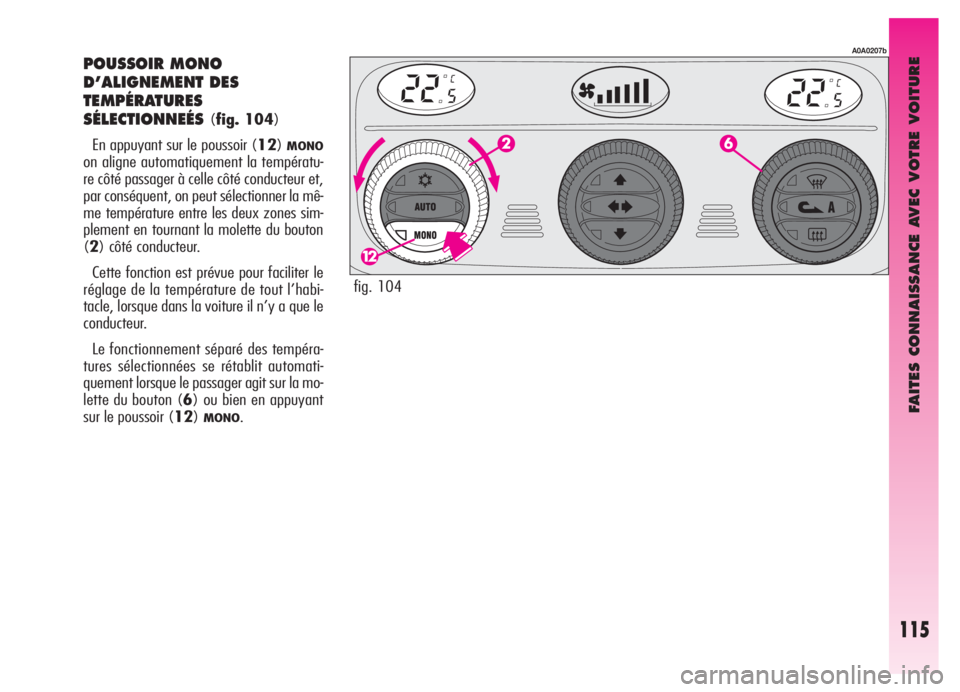

POUSSOIR MONO
D’ALIGNEMENT DES
TEMPÉRATURES
SÉLECTIONNEÉS
(fig. 104)
En appuyant sur le poussoir (12)
MONO
on aligne automatiquement la températu-
re côté passager à celle côté conducteur et,
par conséquent, on peut sélectionner la mê-
me température entre les deux zones sim-
plement en tournant la molette du bouton
(2) côté conducteur.
Cette fonction est prévue pour faciliter le
réglage de la température de tout l’habi-
tacle, lorsque dans la voiture il n’y a que le
conducteur.
Le fonctionnement séparé des tempéra-
tures sélectionnées se rétablit automati-
quement lorsque le passager agit sur la mo-
lette du bouton (6) ou bien en appuyant
sur le poussoir (12)
MONO.
A0A0207b
fig. 104

FAITES CONNAISSANCE AVEC VOTRE VOITURE
116

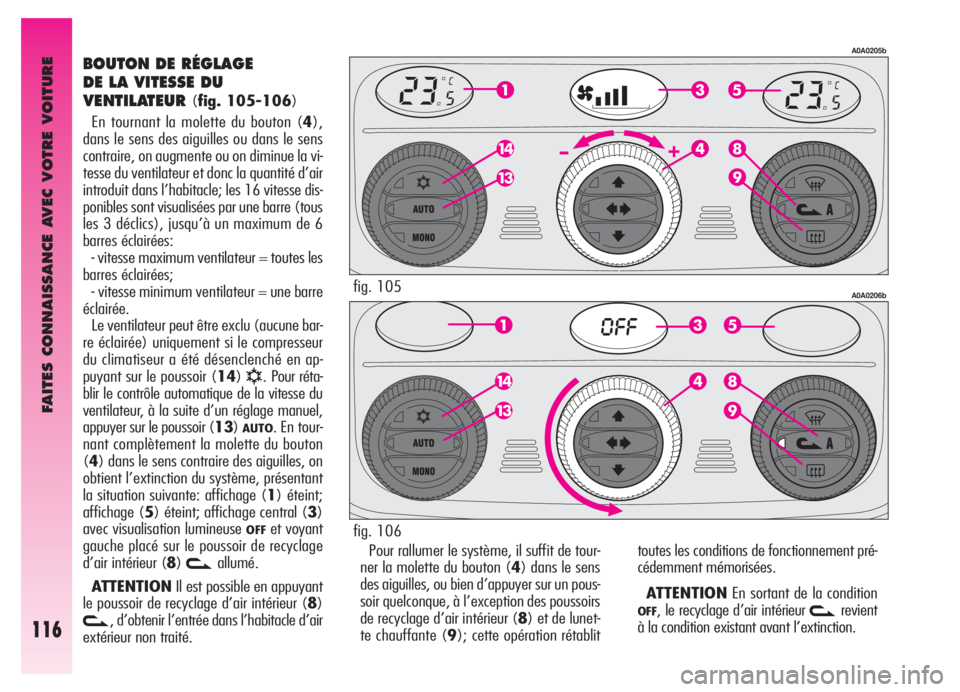

BOUTON DE RÉGLAGE
DE LA VITESSE DU
VENTILATEUR
(fig. 105-106)
En tournant la molette du bouton (4),
dans le sens des aiguilles ou dans le sens
contraire, on augmente ou on diminue la vi-
tesse du ventilateur et donc la quantité d’air
introduit dans l’habitacle; les 16 vitesse dis-
ponibles sont visualisées par une barre (tous
les 3 déclics), jusqu’à un maximum de 6
barres éclairées:
- vitesse maximum ventilateur = toutes les
barres éclairées;
- vitesse minimum ventilateur = une barre
éclairée.
Le ventilateur peut être exclu (aucune bar-
re éclairée) uniquement si le compresseur
du climatiseur a été désenclenché en ap-
puyant sur le poussoir (14)
√. Pour réta-
blir le contrôle automatique de la vitesse du
ventilateur, à la suite d’un réglage manuel,
appuyer sur le poussoir (13)
AUTO. En tour-
nant complètement la molette du bouton
(4) dans le sens contraire des aiguilles, on
obtient l’extinction du système, présentant
la situation suivante: affichage (1) éteint;
affichage (5) éteint; affichage central (3)
avec visualisation lumineuse
OFFet voyant
gauche placé sur le poussoir de recyclage
d’air intérieur (8)
vallumé.
ATTENTIONIl est possible en appuyant
le poussoir de recyclage d’air intérieur (8)
v, d’obtenir l’entrée dans l’habitacle d’air
extérieur non traité.Pour rallumer le système, il suffit de tour-
ner la molette du bouton (4) dans le sens
des aiguilles, ou bien d’appuyer sur un pous-
soir quelconque, à l’exception des poussoirs
de recyclage d’air intérieur (8) et de lunet-
te chauffante (9); cette opération rétablittoutes les conditions de fonctionnement pré-
cédemment mémorisées.
ATTENTIONEn sortant de la conditionOFF, le recyclage d’air intérieur vrevient
à la condition existant avant l’extinction.
A0A0205b
A0A0206bfig. 105
fig. 106

FAITES CONNAISSANCE AVEC VOTRE VOITURE
117

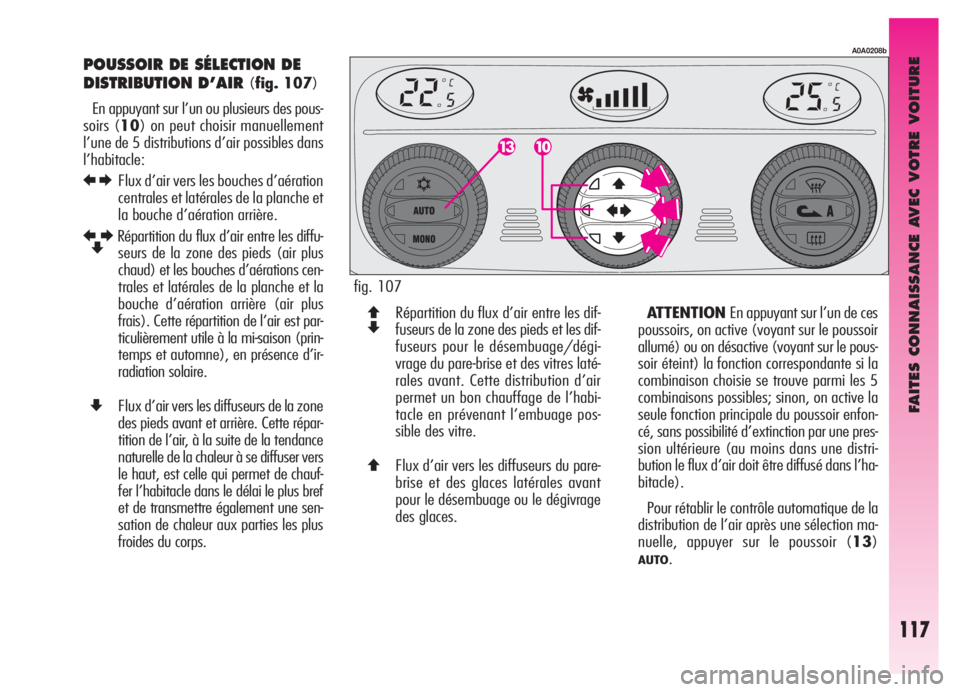

POUSSOIR DE SÉLECTION DE
DISTRIBUTION D’AIR
(fig. 107)
En appuyant sur l’un ou plusieurs des pous-
soirs (10) on peut choisir manuellement
l’une de 5 distributions d’air possibles dans
l’habitacle:
REFlux d’air vers les bouches d’aération
centrales et latérales de la planche et
la bouche d’aération arrière.
R
ZERépartition du flux d’air entre les diffu-
seurs de la zone des pieds (air plus
chaud) et les bouches d’aérations cen-
trales et latérales de la planche et la
bouche d’aération arrière (air plus
frais). Cette répartition de l’air est par-
ticulièrement utile à la mi-saison (prin-
temps et automne), en présence d’ir-
radiation solaire.
ZFluxd’air vers les diffuseurs de la zone
des pieds avant et arrière. Cette répar-
tition de l’air, à la suite de la tendance
naturelle de la chaleur à se diffuser vers
le haut, est celle qui permet de chauf-
fer l’habitacle dans le délai le plus bref
et de transmettre également une sen-
sation de chaleur aux parties les plus
froides du corps.
A0A0208b
Q
ZRépartition du flux d’air entre les dif-
fuseurs de la zone des pieds et les dif-
fuseurs pour le désembuage/dégi-
vrage du pare-brise et des vitres laté-
rales avant. Cette distribution d’air
permet un bon chauffage de l’habi-
tacle en prévenant l’embuage pos-
sible des vitre.
QFlux d’air vers les diffuseurs du pare-
brise et des glaces latérales avant
pour le désembuage ou le dégivrage
des glaces.ATTENTION En appuyant sur l’un de ces
poussoirs, on active (voyant sur le poussoir
allumé) ou on désactive (voyant sur le pous-
soir éteint) la fonction correspondante si la
combinaison choisie se trouve parmi les 5
combinaisons possibles; sinon, on active la
seule fonction principale du poussoir enfon-
cé, sans possibilité d’extinction par une pres-
sion ultérieure (au moins dans une distri-
bution le flux d’air doit être diffusé dans l’ha-
bitacle).
Pour rétablir le contrôle automatique de la
distribution de l’air après une sélection ma-
nuelle, appuyer sur le poussoir (13)
AUTO. fig. 107

FAITES CONNAISSANCE AVEC VOTRE VOITURE
118
climatiseur, appuyer de nouveau sur le pous-
soir (14)
√, le voyant sur le poussoir s’al-
lume, ou bien appuyer sur le poussoir (13)
AUTO; dans ce dernier cas, toutefois, les autres
sélections manuelles seront annulées.

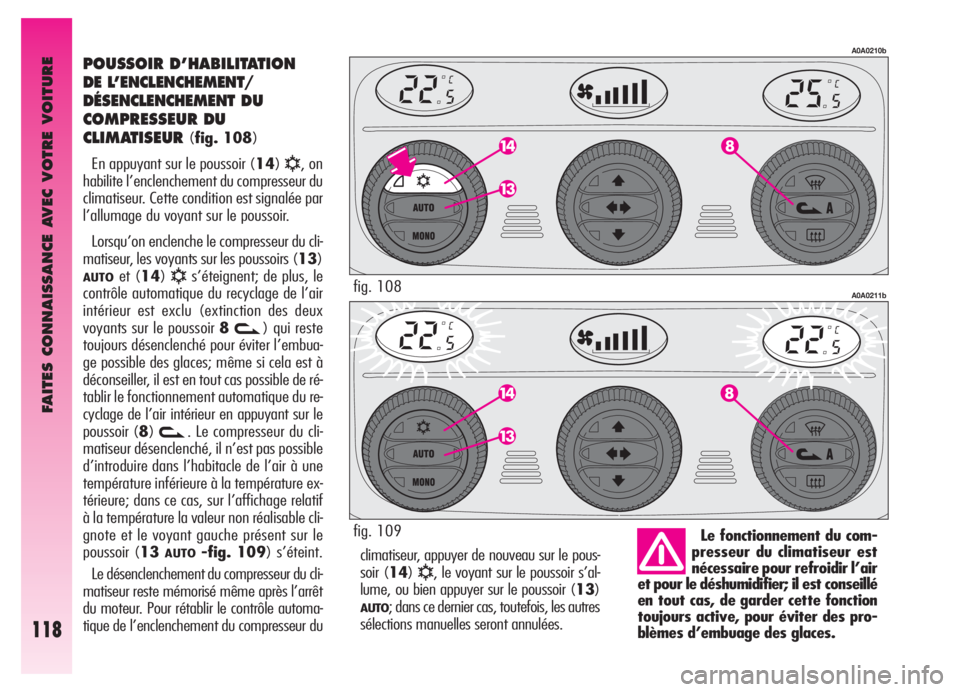

POUSSOIR D’HABILITATION
DE L’ENCLENCHEMENT/
DÉSENCLENCHEMENT
DU
COMPRESSEUR DU
CLIMATISEUR
(fig. 108)
En appuyant sur le poussoir (14)
√, on
habilite l’enclenchement du compresseur du
climatiseur. Cette condition est signalée par
l’allumage du voyant sur le poussoir.
Lorsqu’on enclenche le compresseur du cli-
matiseur, les voyants sur les poussoirs (13)
AUTOet (14)√s’éteignent; de plus, le
contrôle automatique du recyclage de l’air
intérieur est exclu (extinction des deux
voyants sur le poussoir 8
v) qui reste
toujours désenclenché pour éviter l’embua-
ge possible des glaces; même si cela est à
déconseiller, il est en tout cas possible de ré-
tablir le fonctionnement automatique du re-
cyclage de l’air intérieur en appuyant sur le
poussoir (8)
v. Le compresseur du cli-
matiseur désenclenché, il n’est pas possible
d’introduire dans l’habitacle de l’air à une
température inférieure à la température ex-
térieure; dans ce cas, sur l’affichage relatif
à la température la valeur non réalisable cli-
gnote et le voyant gauche présent sur le
poussoir (13
AUTO-fig. 109) s’éteint.
Le désenclenchement du compresseur du cli-
matiseur reste mémorisé même après l’arrêt
du moteur. Pour rétablir le contrôle automa-
tique de l’enclenchement du compresseur du
Le fonctionnement du com-
presseur du climatiseur est
nécessaire pour refroidir l’air
et pour le déshumidifier; il est conseillé
en tout cas, de garder cette fonction
toujours active, pour éviter des pro-
blèmes d’embuage des glaces.
A0A0210b
A0A0211bfig. 108
fig. 109
