Alfa Romeo MiTo 2008 Betriebsanleitung (in German)

180IM NOTFALL

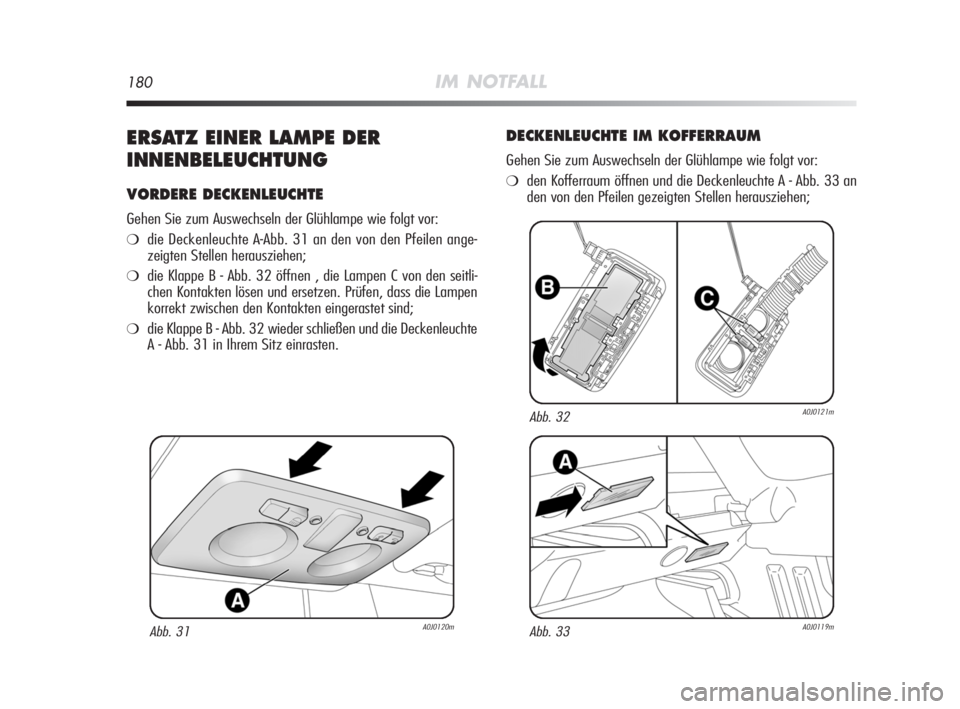

ERSATZ EINER LAMPE DER
INNENBELEUCHTUNG
VORDERE DECKENLEUCHTE
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍die Deckenleuchte A-Abb. 31 an den von den Pfeilen ange-
zeigten Stellen herausziehen;
❍die Klappe B - Abb. 32 öffnen , die Lampen C von den seitli-
chen Kontakten lösen und ersetzen. Prüfen, dass die Lampen
korrekt zwischen den Kontakten eingerastet sind;
❍die Klappe B - Abb. 32 wieder schließen und die Deckenleuchte
A - Abb. 31 in Ihrem Sitz einrasten.
DECKENLEUCHTE IM KOFFERRAUM
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍den Kofferraum öffnen und die Deckenleuchte A - Abb. 33 an
den von den Pfeilen gezeigten Stellen herausziehen;
Abb. 31A0J0120m
Abb. 32A0J0121m
Abb. 33A0J0119m
159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 180

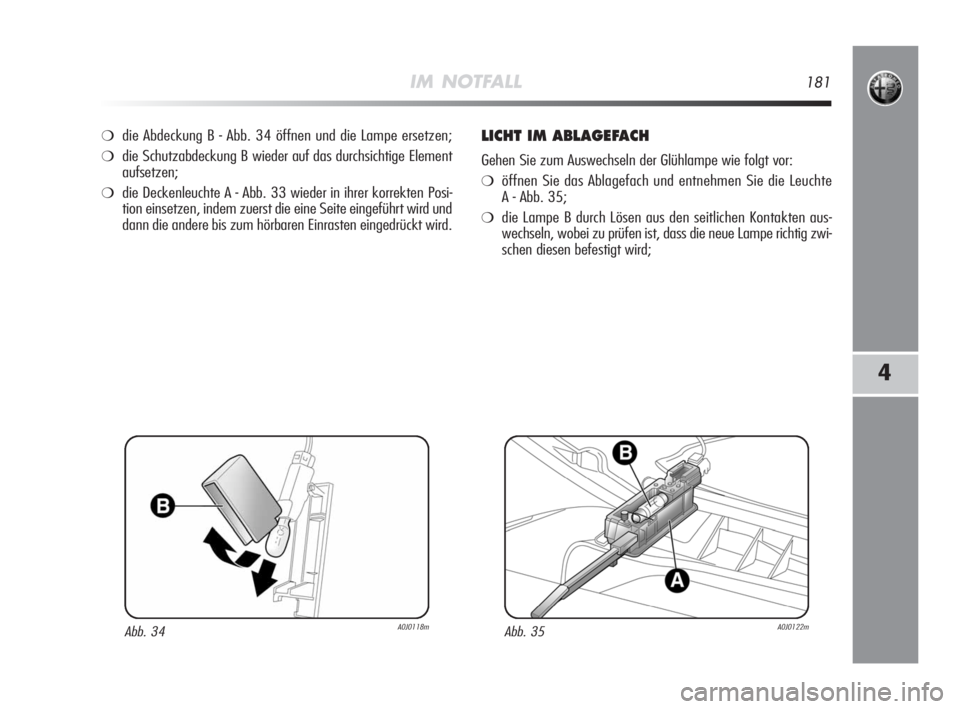

IM NOTFALL181
4
❍die Abdeckung B - Abb. 34 öffnen und die Lampe ersetzen;
❍die Schutzabdeckung B wieder auf das durchsichtige Element
aufsetzen;
❍die Deckenleuchte A - Abb. 33 wieder in ihrer korrekten Posi-
tion einsetzen, indem zuerst die eine Seite eingeführt wird und
dann die andere bis zum hörbaren Einrasten eingedrückt wird.
LICHT IM ABLAGEFACH
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍öffnen Sie das Ablagefach und entnehmen Sie die Leuchte
A - Abb. 35;
❍die Lampe B durch Lösen aus den seitlichen Kontakten aus-
wechseln, wobei zu prüfen ist, dass die neue Lampe richtig zwi-
schen diesen befestigt wird;
Abb. 34A0J0118mAbb. 35A0J0122m
159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 181

182IM NOTFALL

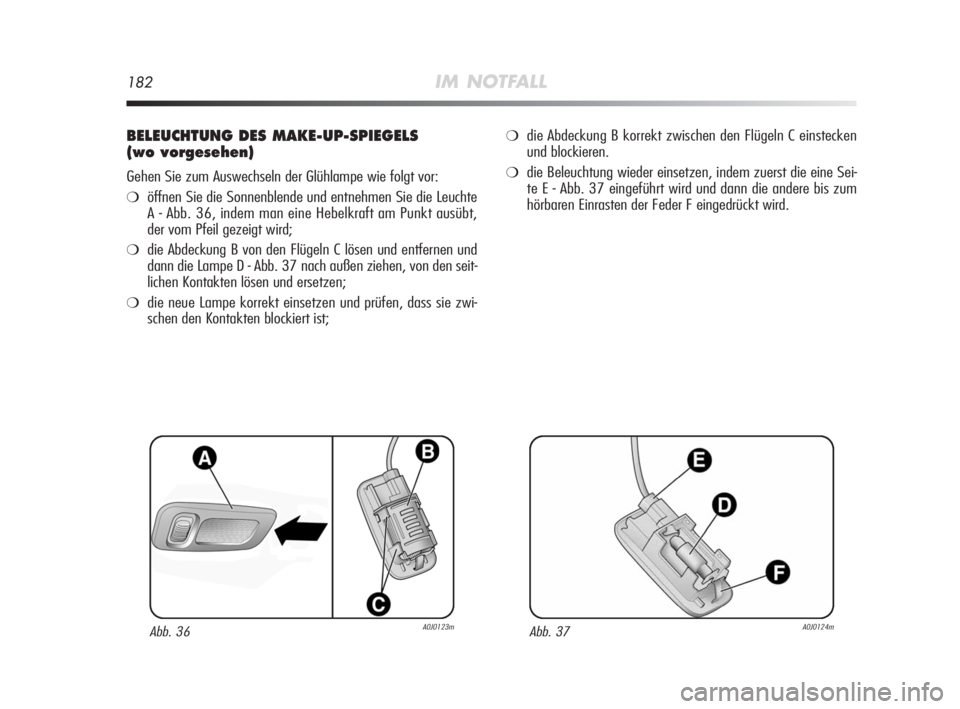

BELEUCHTUNG DES MAKE-UP-SPIEGELS
(wo vorgesehen)
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍öffnen Sie die Sonnenblende und entnehmen Sie die Leuchte
A - Abb. 36, indem man eine Hebelkraft am Punkt ausübt,
der vom Pfeil gezeigt wird;
❍die Abdeckung B von den Flügeln C lösen und entfernen und
dann die Lampe D - Abb. 37 nach außen ziehen, von den seit-
lichen Kontakten lösen und ersetzen;
❍die neue Lampe korrekt einsetzen und prüfen, dass sie zwi-
schen den Kontakten blockiert ist;
❍die Abdeckung B korrekt zwischen den Flügeln C einstecken
und blockieren.
❍die Beleuchtung wieder einsetzen, indem zuerst die eine Sei-
te E - Abb. 37 eingeführt wird und dann die andere bis zum
hörbaren Einrasten der Feder F eingedrückt wird.
Abb. 36A0J0123mAbb. 37A0J0124m
159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 182

IM NOTFALL183
4

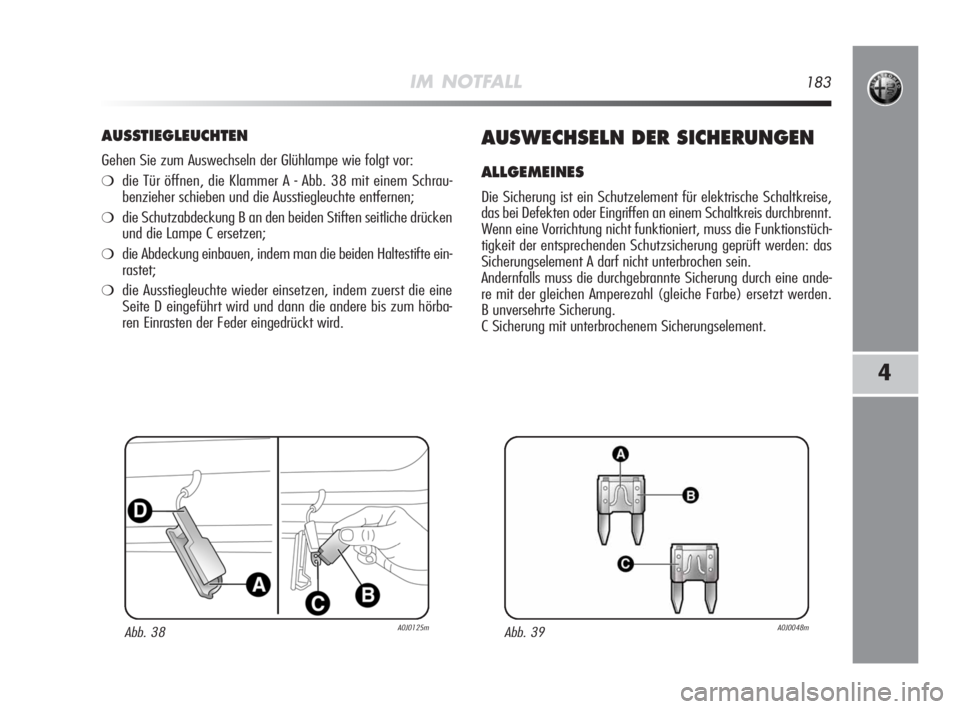

AUSSTIEGLEUCHTEN
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍die Tür öffnen, die Klammer A - Abb. 38 mit einem Schrau-
benzieher schieben und die Ausstiegleuchte entfernen;
❍die Schutzabdeckung B an den beiden Stiften seitliche drücken
und die Lampe C ersetzen;
❍die Abdeckung einbauen, indem man die beiden Haltestifte ein-
rastet;
❍die Ausstiegleuchte wieder einsetzen, indem zuerst die eine
Seite D eingeführt wird und dann die andere bis zum hörba-
ren Einrasten der Feder eingedrückt wird.
AUSWECHSELN DER SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische Schaltkreise,
das bei Defekten oder Eingriffen an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss die Funktionstüch-
tigkeit der entsprechenden Schutzsicherung geprüft werden: das
Sicherungselement A darf nicht unterbrochen sein.
Andernfalls muss die durchgebrannte Sicherung durch eine ande-
re mit der gleichen Amperezahl (gleiche Farbe) ersetzt werden.
B unversehrte Sicherung.
C Sicherung mit unterbrochenem Sicherungselement.
Abb. 39A0J0048mAbb. 38A0J0125m
159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 183

184IM NOTFALL

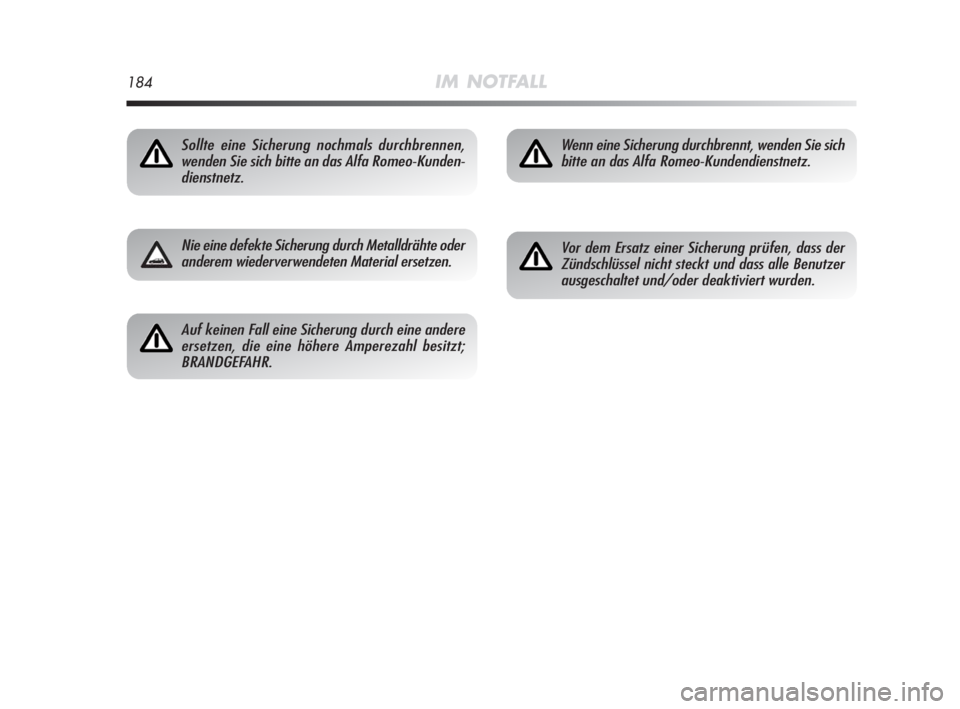

Sollte eine Sicherung nochmals durchbrennen,
wenden Sie sich bitte an das Alfa Romeo-Kunden-
dienstnetz.
Nie eine defekte Sicherung durch Metalldrähte oder
anderem wiederverwendeten Material ersetzen.
Auf keinen Fall eine Sicherung durch eine andere
ersetzen, die eine höhere Amperezahl besitzt;
BRANDGEFAHR.
Wenn eine Sicherung durchbrennt, wenden Sie sich
bitte an das Alfa Romeo-Kundendienstnetz.
Vor dem Ersatz einer Sicherung prüfen, dass der
Zündschlüssel nicht steckt und dass alle Benutzer
ausgeschaltet und/oder deaktiviert wurden.
159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 184

IM NOTFALL185
4
Abb. 41A0J0127m
Wenn man den Motorraum waschen muss, darf der
Wasserstrahl nicht direkt auf den Sicherungskasten

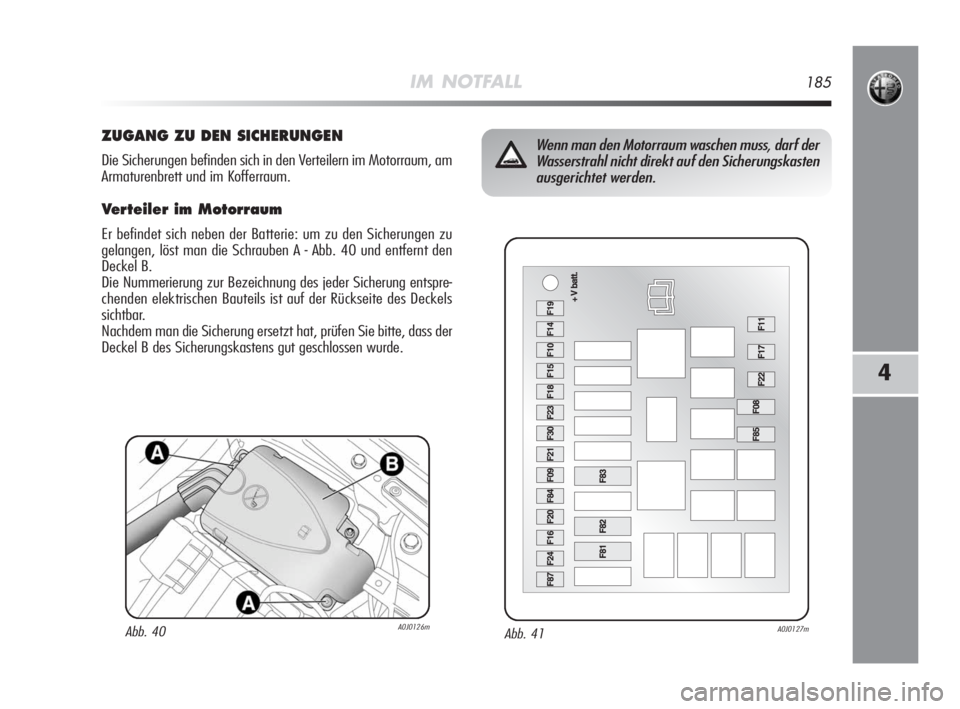

ausgerichtet werden.ZUGANG ZU DEN SICHERUNGEN
Die Sicherungen befinden sich in den Verteilern im Motorraum, am
Armaturenbrett und im Kofferraum.
Verteiler im Motorraum
Er befindet sich neben der Batterie: um zu den Sicherungen zu
gelangen, löst man die Schrauben A - Abb. 40 und entfernt den
Deckel B.
Die Nummerierung zur Bezeichnung des jeder Sicherung entspre-
chenden elektrischen Bauteils ist auf der Rückseite des Deckels
sichtbar.
Nachdem man die Sicherung ersetzt hat, prüfen Sie bitte, dass der
Deckel B des Sicherungskastens gut geschlossen wurde.
Abb. 40A0J0126m
159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 185

186IM NOTFALL

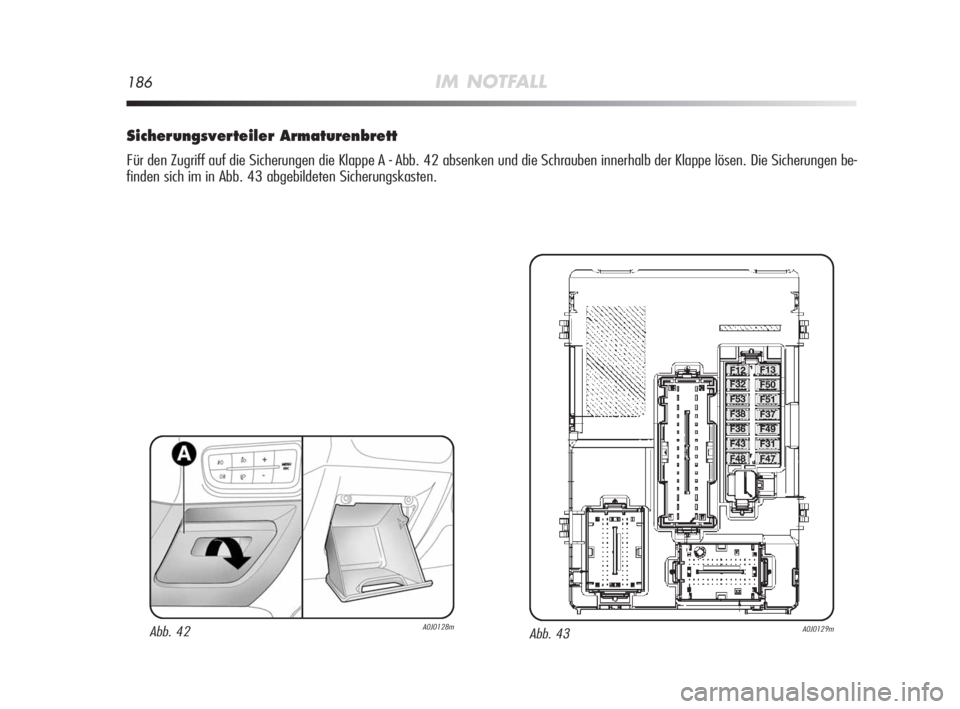

Sicherungsverteiler Armaturenbrett
Für den Zugriff auf die Sicherungen die Klappe A - Abb. 42 absenken und die Schrauben innerhalb der Klappe lösen. Die Sicherungen be-
finden sich im in Abb. 43 abgebildeten Sicherungskasten.
Abb. 43A0J0129mAbb. 42A0J0128m
159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 186

IM NOTFALL187
4

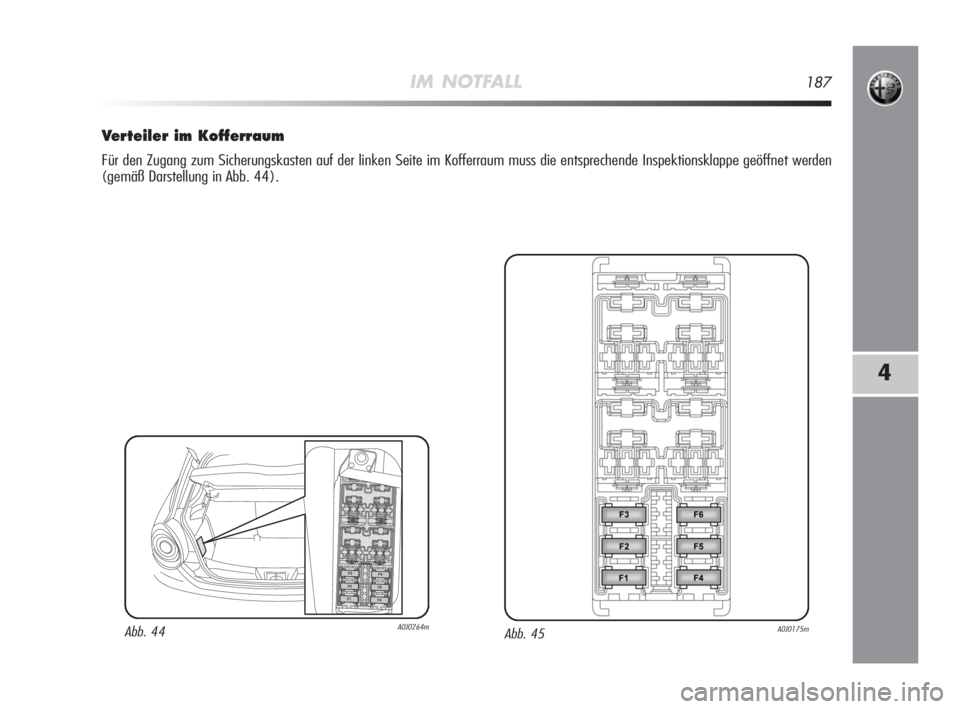

Verteiler im Kofferraum
Für den Zugang zum Sicherungskasten auf der linken Seite im Kofferraum muss die entsprechende Inspektionsklappe geöffnet werden
(gemäß Darstellung in Abb. 44).
Abb. 45A0J0175mAbb. 44A0J0264m


159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 187

F14
F12
F13
F12
F13
F30
F37
F51
F32
188IM NOTFALL
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5
ZUSAMMENFASSENDE TABELLE DER SICHERUNGEN
LICHTER SICHERUNG AMPERE ABBILDUNG
Fernlichter
Rechtes Abblendlicht
Linkes Abblendlicht
Gasentladungssystem am Scheinwerfer (rechts)
Gasentladungssystem am Scheinwerfer (links)
Nebelscheinwerfer
3. Bremslicht
Rückwärtsgang
Deckenleuchte vorne, Deckenleuchte im
Kofferraum, Leuchte an der Sonnenblende,
Ausstiegleuchten an den Türen,
Licht im Ablagefach
159-196 Alfa MiTo D 11-06-2008 10:50 Pagina 188

IM NOTFALL189
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2230
20
15
10
7,5
30
5
10
5
7,5
30
15
10
20
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Innenraumlüfter
E-Pumpe Scheinwerferwascher
Zweitöniges Signalhorn
Waste-Gate-Ventil, Shut Off-Ventil,
Canister-Ventil, Heizung Lambdasonde,
VGT-Ventil, AGR-Ventil cooling bypass,
Swirl-Ventil, Drosselklappenventil,
Glühüberwacher
System Leuchtweitenregler
Zusätzliche Heizung (PTC 1)
Motorsteuerung
Motorkontrollsteuerung
(Leistungsversorgung)
Relaisspule Kontrollsystem,
Motorkontrollsteuerung (Versionen 1.4),
Spule Umschalter Motorkühlsystem
(300W+300W)
Klimakompressor
Heckscheibenheizung, Enteisungssystem
Kraftstoffpumpe am Tank
Hauptlasten des Motorkontrollsystems (Versionen 1.4)
Hauptlasten Motorkontrollsystem
(Versionen 1.6 JTDM)
4
