Alfa Romeo MiTo 2008 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2008, Model line: MiTo, Model: Alfa Romeo MiTo 2008Pages: 250, PDF-Größe: 5.62 MB
Page 21 of 250
20DAS FAHRZEUG KENNEN
Glatteisgefahr
Bei den Versionen mit “Konfigurierbarem Multifunk-
tionsdisplay” erscheint eine Mitteilung + ein Symbol
auf dem Display, wenn die Außentemperatur weniger
oder gleich 3°C beträgt.
Bei den Versionen mit “Multifunktionsdisplay” erscheint nur eine
entsprechende Mitteilung.
In beiden Fällen ertönt ein akustisches Signal, um den Fahrer vor
der möglichen Glatteisbildung auf der Straße zu warnen.
ZUR BEACHTUNG Bei einer Störung des Außentemperatursensors
werden auf dem Display Striche an Stelle des Wertes angezeigt.√
Kraftstoffunterbrechung
Bei einigen Versionen erscheint auf dem Display eine
Mitteilung + ein Symbol, wenn die Kraftstoffversor-
gung unterbrochen wurde.s
Defekt am Außenlicht
Bei einigen Versionen erscheint eine Mitteilung + ein
Symbol auf dem Display, wenn ein Fehler an einem
der folgenden Lichter ermittelt wird:
– Taglichter (DRL)
– Standlichter
– Richtungsleuchten
– Nebelschlussleuchten
– Kennzeichenleuchten.
Bei den Störungen dieser Lampen kann es sich um folgendes han-
deln: das Durchbrennen einer oder mehrerer Lampen, das Durch-
brennen der entsprechenden Schutzsicherung oder die Unterbre-
chung der Stromverbindung.W
Fehler Bremslichter
Bei einigen Versionen erscheint eine Mitteilung + ein
Symbol auf dem Display, wenn ein Fehler an den
Bremsleuchten (Stop) ermittelt wird. Der Fehler kann
auf einem Durchbrennen der Lampen, dem Durchbrennen der Si-
cherung oder einer Stromunterbrechung beruhen.T
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 20
Page 22 of 250
DAS FAHRZEUG KENNEN21
1
Fehler Dämmerungssensor
(wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine
Mitteilung + ein Symbol, wenn ein Fehler des Dämme-
rungssensors vorliegt.1
Kraftstoffreser ve -
Begrenzte Reichweite (bernsteingelb)
Die Kontrollleuchte schaltet sich ein, wenn noch ca.5 bis
7 Liter Kraftstoff im Tank sind. Bei einer Reichweite von
weniger als 50 Km (oder dem entsprechenden Wert in Meilen),
zeigt das Display einiger Versionen einen entsprechenden Warn-
hinweis.
Fehler Parksensoren
(wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine
Mitteilung + ein Symbol, wenn ein Fehler der Parksenso-
ren vorliegt.
Fehler Regensensor (wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine
Mitteilung + ein Symbol, wenn ein Fehler des Regen-
sensors vorliegt.u
ç
t
Blinkt die Kontrollleuchte während der Fahrt wen-
den Sie sich bitte an das Alfa Romeo-Kunden-
dienstnetz.
Cruise Control (wo vorgesehen)
(grün)
Wird der Schlüssel auf MAR gedreht, leuchtet die Kon-
trollleuchte, muss aber nach einigen Sekunden ausge-
schaltet werden, wenn das Cruise Control System deaktiviert ist.
Die Kontrollleuchte wird eingeschaltet, wenn der Rändelring des
Cruise Control auf ON gedreht wird (siehe Abschnitt “Cruise Con-
trol” in diesem Kapitel). Auf dem Display erscheint die entspre-
chende Meldung.Ü
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 21
Page 23 of 250
22DAS FAHRZEUG KENNEN
Geschwindigkeitsgrenze
überschritten (für Versionen/Märkte
wo vorgesehen) (rot)
Die Kontrollleuchte (für Versionen/Märkte wo vorgese-
hen) leuchtet, wenn eine Geschwindigkeit von 120 Km/h über-
schritten wird.
Überschreitet des Fahrzeug die im Setup-Menü eingestellte Ge-
schwindigkeitsgrenze (z.B. 120 Km/h), erscheint bei einigen Ver-
sionen eine Mitteilung und ein Symbol auf dem Display und es
ertönt ein akustisches Signal.
X
Allgemeiner Fehler (bernsteingelb)
(wo vorgesehen)
Bei einigen Versionen wird die Kontrollleuchte bei folgen-
den Vorkommnissen eingeschaltet:
Defekt am Außenlicht
Siehe Beschreibung für die Kontrollleuchte6.
Fehler Bremslichter
Siehe “Fehler Bremslichter”.
Kraftstoffunterbrechung
Die Kontrollleuchte schaltet sich ein, wenn der Sicherheitsschalter
für die Kraftstoffsperre einschreitet. Auf dem Display erscheint die
entsprechende Meldung.
Fehler Regensensor (wo vorgesehen)
Siehe Beschreibung für die Kontrollleuchteu.
Fehler Parksensoren (wo vorgesehen)
Siehe Beschreibung für die Kontrollleuchtet.
Fehler Dämmerungssensor (wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn ein Fehler an den Däm-
merungssensor festgestellt wird.
è
Partikelfilter verstopft
(Dieselversionen) (bernsteingelb)
Die Kontrollleuchte wird (zusammen mit einer Mittei-
lung auf dem Display) eingeschaltet, wenn der Partikel-
filter verstopft ist.
Für die Reinigung empfiehlt es sich, so lange weiterzufahren, bis
die Kontrollleuchte erlischt.
h
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 22
Page 24 of 250
DAS FAHRZEUG KENNEN23
1
Ungenügender Reifendruck
(wo vorgesehen)
Die Kontrollleuchte (oder das Symbol auf dem Display)
leuchtet (bei einigen Versionen zusammen mit der Mittei-
lung auf dem Display) (zusammen mit einem akustischen Signal),
wenn der Reifendruck eines oder mehrerer Reifen unter eine be-
stimmte Grenze sinkt. Auf diese Weise warnt das T.P.M.S.-System
den Fahrer über die Möglichkeit eines platten Reifens und somit
über eine mögliche Reifenpanne.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren plat-
ten Reifen, da die Lenkbarkeit des Fahrzeuges beeinträchtigt wer-
den könnte. Das Fahrzeug anhalten und dabei plötzliche Lenkun-
gen und Abbremsungen vermeiden. Sofort den Reifen durch das
Ersatzrad (wo vorgesehen) ersetzen oder den Reifen mit dem Rei-
fenkit reparieren (siehe Abschnitt “Ersatz eines Reifens” im Kapi-
tel “4”). Bitte wenden Sie sich dann schnellstmöglich an das Al-
fa Romeo-Kundendienstnetz.n
Fehler T.P.M.S.-System
(wo vorgesehen) (bernsteingelb)
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet
(bei einigen Versionen zusammen mit einer Mitteilung auf dem
Display), wenn ein Fehler des Kontrollsystems des Reifendruckes
T.P.M.S. ermittelt wird. Wenden Sie sich in diesem Fall schnellst-
möglich an das Alfa Romeo-Kundendienstnetz.
Wenn zwei oder mehrere Räder ohne Sensor montiert werden, er-
scheint auf dem Display eine Warnung, bis die Anfangsbedingun-
gen wiederhergestellt werden.
Reifendruck prüfen (wo vorgesehen)
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet
(bei einigen Versionen zusammen mit einer Mitteilung auf dem
Display), um davor zu warnen, dass der Druck des Reifens unter
dem empfohlenen Wert für eine längere Dauer des Reifens und
einen optimalen Kraftstoffverbrauch zu niedrig ist und/oder kann
einen langsamen Druckverlust anzeigen.
Sind zwei oder mehrere Reifen platt, erscheint auf dem Display
nacheinander der Zustand jedes Reifens. Unter diesen Bedingun-
gen müssen die korrekten Druckwerte wieder hergestellt werden
(siehe Kapitel “6”).
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 23
Page 25 of 250
24DAS FAHRZEUG KENNEN
Anzeige der Wahl der Fahrweise
(System “Alfa dna”) (wo vorgesehen)
Bei den Versionen mit “konfigurierbarem Multifunktionsdisplay”
erscheint eine Mitteilung + das Symbol entsprechend der Fahr-
weise “DYNAMIC”, “NORMAL” oder “ALL WEATHER”. Ist einer der
Fahrstile nicht verfügbar, erscheint auf dem Display ein Warnhin-
weis.
Bei den Versionen mit “Multifunktionsdisplay” erscheint ein Buch-
stabe (d oder a) entsprechend des eingestellten Fahrstils und ei-
ne entsprechende Mitteilung.
Nebelschlussleuchten (bernsteingelb)
Die Kontrollleuchte schaltet sich beim Einschalten der
Nebelschlussleuchten ein.4
Nebelscheinwerfer (grün)
Die Kontrollleuchte schaltet sich beim Einschalten der
Nebelscheinwerfer ein.5
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 24
Page 26 of 250
DAS FAHRZEUG KENNEN25
1

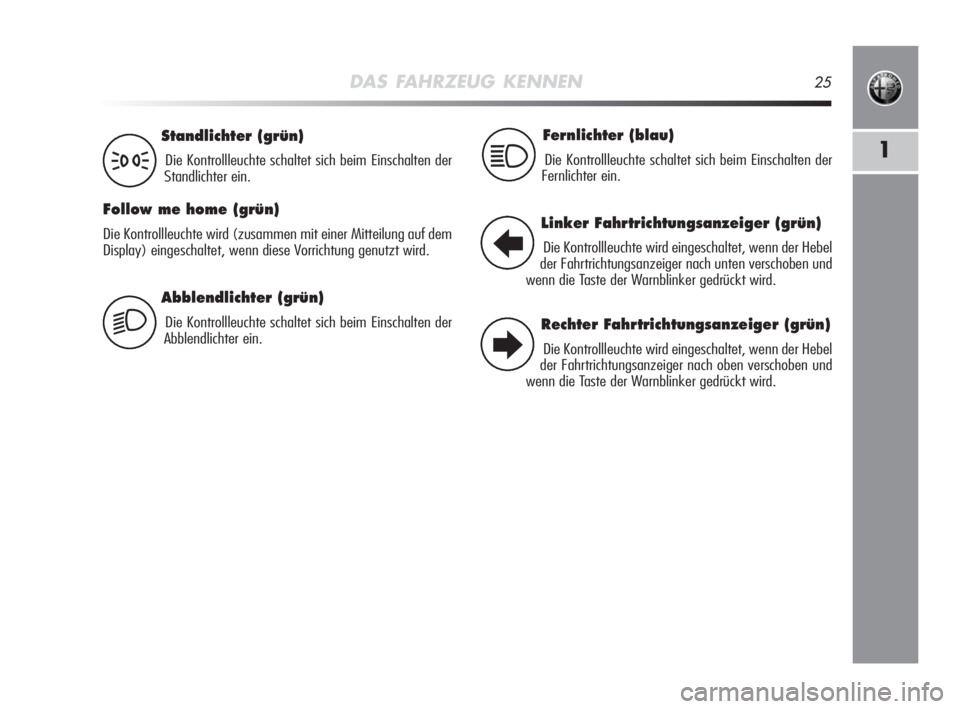

Abblendlichter (grün)
Die Kontrollleuchte schaltet sich beim Einschalten der
Abblendlichter ein.
Standlichter (grün)
Die Kontrollleuchte schaltet sich beim Einschalten der
Standlichter ein.
Follow me home (grün)
Die Kontrollleuchte wird (zusammen mit einer Mitteilung auf dem
Display) eingeschaltet, wenn diese Vorrichtung genutzt wird.
3
2
Fernlichter (blau)
Die Kontrollleuchte schaltet sich beim Einschalten der
Fernlichter ein.1
Linker Fahrtrichtungsanzeiger (grün)
Die Kontrollleuchte wird eingeschaltet, wenn der Hebel
der Fahrtrichtungsanzeiger nach unten verschoben und
wenn die Taste der Warnblinker gedrückt wird.
Rechter Fahrtrichtungsanzeiger (grün)
Die Kontrollleuchte wird eingeschaltet, wenn der Hebel
der Fahrtrichtungsanzeiger nach oben verschoben und
wenn die Taste der Warnblinker gedrückt wird.
R
E
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 25
Page 27 of 250
26DAS FAHRZEUG KENNEN

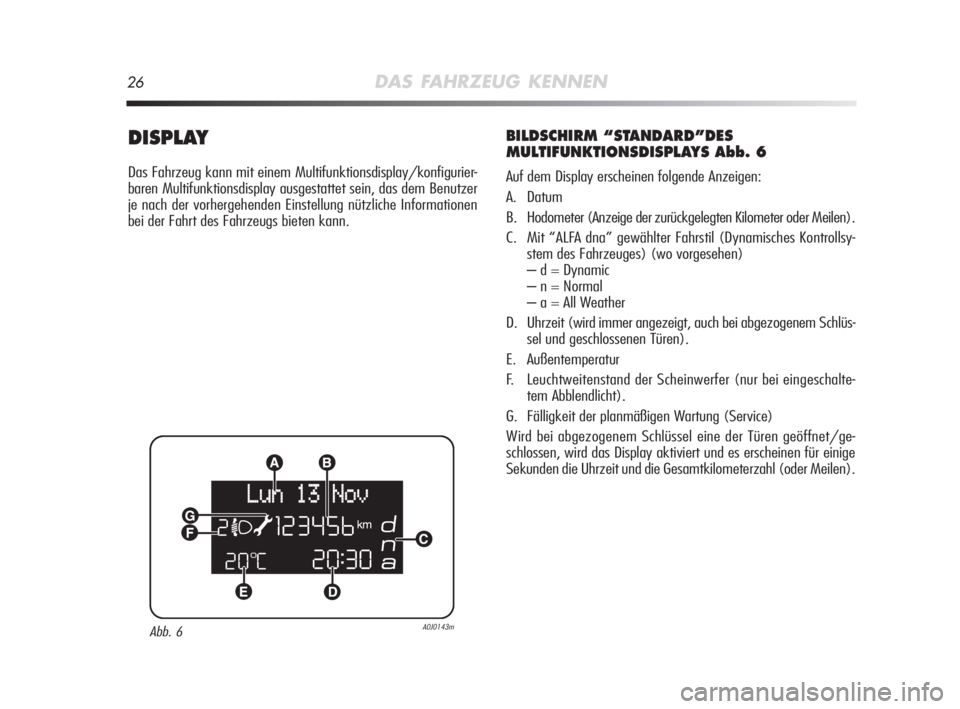

DISPLAY
Das Fahrzeug kann mit einem Multifunktionsdisplay/konfigurier-
baren Multifunktionsdisplay ausgestattet sein, das dem Benutzer
je nach der vorhergehenden Einstellung nützliche Informationen
bei der Fahrt des Fahrzeugs bieten kann.
BILDSCHIRM “STANDARD”DES
MULTIFUNKTIONSDISPLAYS Abb. 6
Auf dem Display erscheinen folgende Anzeigen:
A. Datum
B. Hodometer (Anzeige der zurückgelegten Kilometer oder Meilen).
C. Mit “ALFA dna” gewählter Fahrstil (Dynamisches Kontrollsy-
stem des Fahrzeuges) (wo vorgesehen)
– d = Dynamic
– n = Normal
– a = All Weather
D. Uhrzeit (wird immer angezeigt, auch bei abgezogenem Schlüs-
sel und geschlossenen Türen).
E. Außentemperatur
F. Leuchtweitenstand der Scheinwerfer (nur bei eingeschalte-
tem Abblendlicht).
G. Fälligkeit der planmäßigen Wartung (Service)
Wird bei abgezogenem Schlüssel eine der Türen geöffnet/ge-
schlossen, wird das Display aktiviert und es erscheinen für einige
Sekunden die Uhrzeit und die Gesamtkilometerzahl (oder Meilen).
Abb. 6A0J0143m
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 26
Page 28 of 250
DAS FAHRZEUG KENNEN27
1

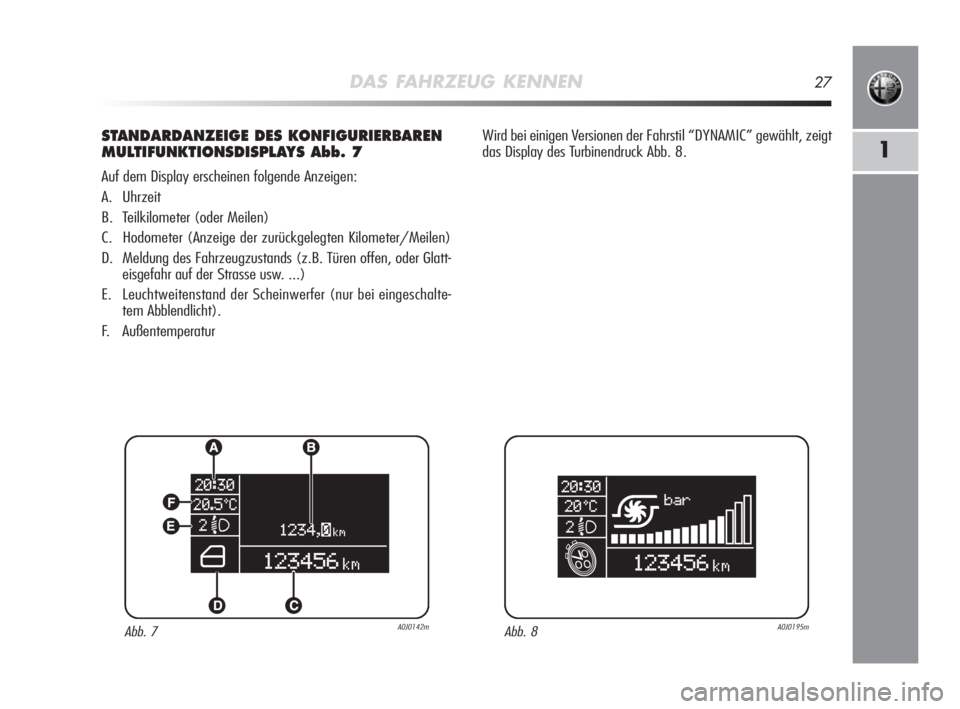

STANDARDANZEIGE DES KONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS Abb. 7
Auf dem Display erscheinen folgende Anzeigen:
A. Uhrzeit
B. Teilkilometer (oder Meilen)
C. Hodometer (Anzeige der zurückgelegten Kilometer/Meilen)
D. Meldung des Fahrzeugzustands (z.B. Türen offen, oder Glatt-
eisgefahr auf der Strasse usw. ...)
E. Leuchtweitenstand der Scheinwerfer (nur bei eingeschalte-
tem Abblendlicht).
F. Außentemperatur Wird bei einigen Versionen der Fahrstil “DYNAMIC” gewählt, zeigt
das Display des Turbinendruck Abb. 8.
Abb. 7A0J0142mAbb. 8A0J0195m
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 27
Page 29 of 250
28DAS FAHRZEUG KENNEN

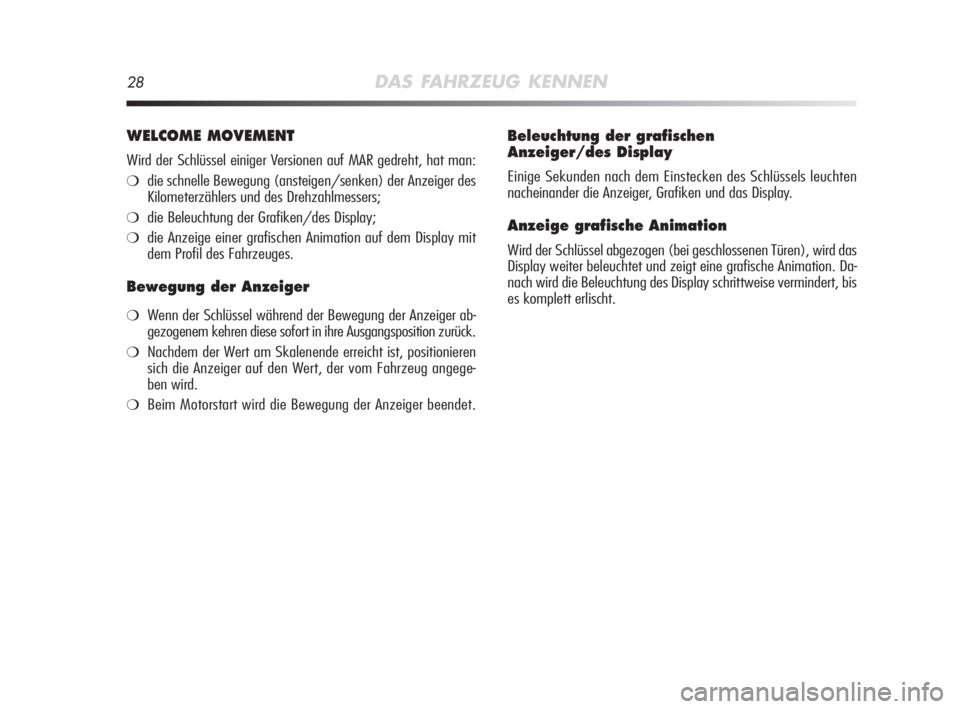

WELCOME MOVEMENT
Wird der Schlüssel einiger Versionen auf MAR gedreht, hat man:
❍die schnelle Bewegung (ansteigen/senken) der Anzeiger des
Kilometerzählers und des Drehzahlmessers;
❍die Beleuchtung der Grafiken/des Display;
❍die Anzeige einer grafischen Animation auf dem Display mit
dem Profil des Fahrzeuges.
Bewegung der Anzeiger
❍Wenn der Schlüssel während der Bewegung der Anzeiger ab-
gezogenem kehren diese sofort in ihre Ausgangsposition zurück.
❍Nachdem der Wert am Skalenende erreicht ist, positionieren
sich die Anzeiger auf den Wert, der vom Fahrzeug angege-
ben wird.
❍Beim Motorstart wird die Bewegung der Anzeiger beendet.
Beleuchtung der grafischen
Anzeiger/des Display
Einige Sekunden nach dem Einstecken des Schlüssels leuchten
nacheinander die Anzeiger, Grafiken und das Display.
Anzeige grafische Animation
Wird der Schlüssel abgezogen (bei geschlossenen Türen), wird das
Display weiter beleuchtet und zeigt eine grafische Animation. Da-
nach wird die Beleuchtung des Display schrittweise vermindert, bis
es komplett erlischt.
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 28
Page 30 of 250
DAS FAHRZEUG KENNEN29
1
BEDIENTASTEN Abb. 9
“+” Zum Durchblättern der Bildschirmseite und der entsprechen-
den Optionen nach oben oder zum Erhöhen des angezeigten
Wertes.
“MENU ESC”: Kurzes Drücken für Zugriff auf das Menü und/oder
Wechsel zur nächsten Bildschirmseite oder zur Be-
stätigung der gewünschten Wahl. Lange drücken für
die Rückkehr zur Standardbildschirmseite.
“–” Zum Durchlaufen der Bildschirmseite und der entsprechen-
den Optionen nach unten oder für die Verringerung des an-
gezeigten Wertes.ZUR BEACHTUNG Die Tasten “+” und “–” schalten die verschie-
denen Funktionen gemäß den folgenden Situationen ein:❍Innerhalb des Menüs erlauben sie den Durchlauf nach oben
oder unten;
❍während der Eingabevorgänge erlauben Sie das Erhöhen oder
Verringern des Wertes.
Wird bei abgezogenem Schlüssel eine der Türen geöffnet, wird das
Display aktiviert und es erscheint für einige Sekunden die Ge-
samtkilometerzahl (oder Meilen).
Abb. 9A0J0024m
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 29
