230DATI TECNICI

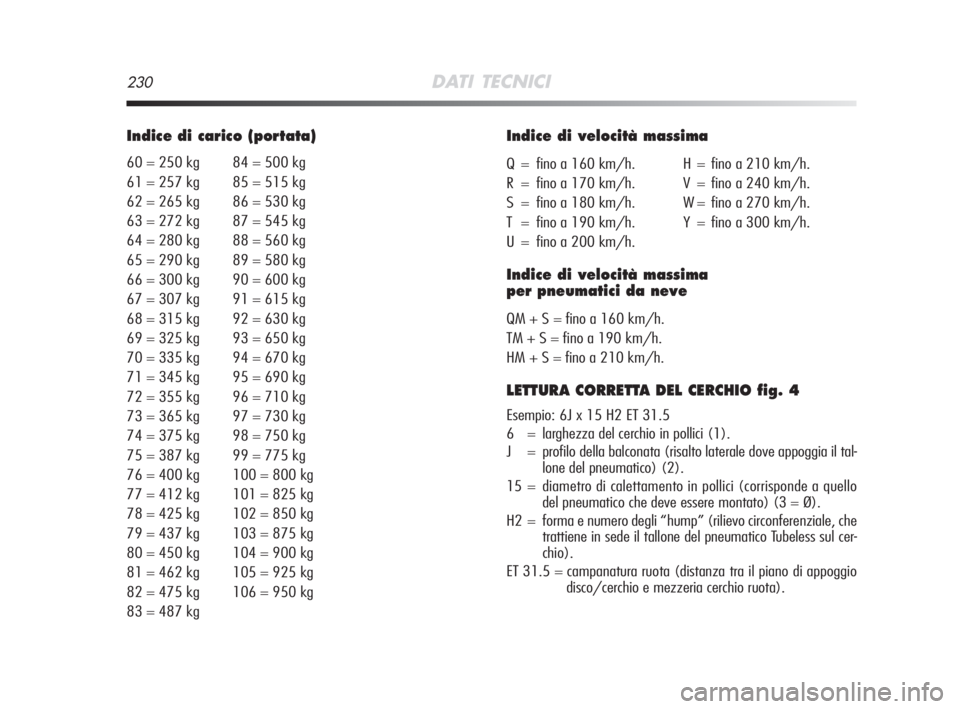

Indice di carico (portata)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
Indice di velocità massima
Q = fino a 160 km/h. H = fino a 210 km/h.
R = fino a 170 km/h. V = fino a 240 km/h.
S = fino a 180 km/h. W = fino a 270 km/h.
T = fino a 190 km/h. Y = fino a 300 km/h.
U = fino a 200 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S = fino a 160 km/h.
TM + S = fino a 190 km/h.
HM + S = fino a 210 km/h.
LETTURA CORRETTA DEL CERCHIO fig. 4
Esempio: 6J x 15 H2 ET 31.5
6 = larghezza del cerchio in pollici (1).
J = profilo della balconata (risalto laterale dove appoggia il tal-
lone del pneumatico) (2).
15 = diametro di calettamento in pollici (corrisponde a quello
del pneumatico che deve essere montato) (3 = Ø).
H2 = forma e numero degli “hump” (rilievo circonferenziale, che
trattiene in sede il tallone del pneumatico Tubeless sul cer-
chio).
ET 31.5 = campanatura ruota (distanza tra il piano di appoggio
disco/cerchio e mezzeria cerchio ruota).
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 230
Page 232 of 250
135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 V 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S
DATI TECNICI231
6
Sulle versioni equipaggiate con pneumatici 195/55 R16 e 205/45 R17 possono essere montate catene da neve ad ingombro ridotto con sporgenza
massima oltre il profilo del pneumatico pari a 9 mm
(*) Pneumatici non catenabili
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42

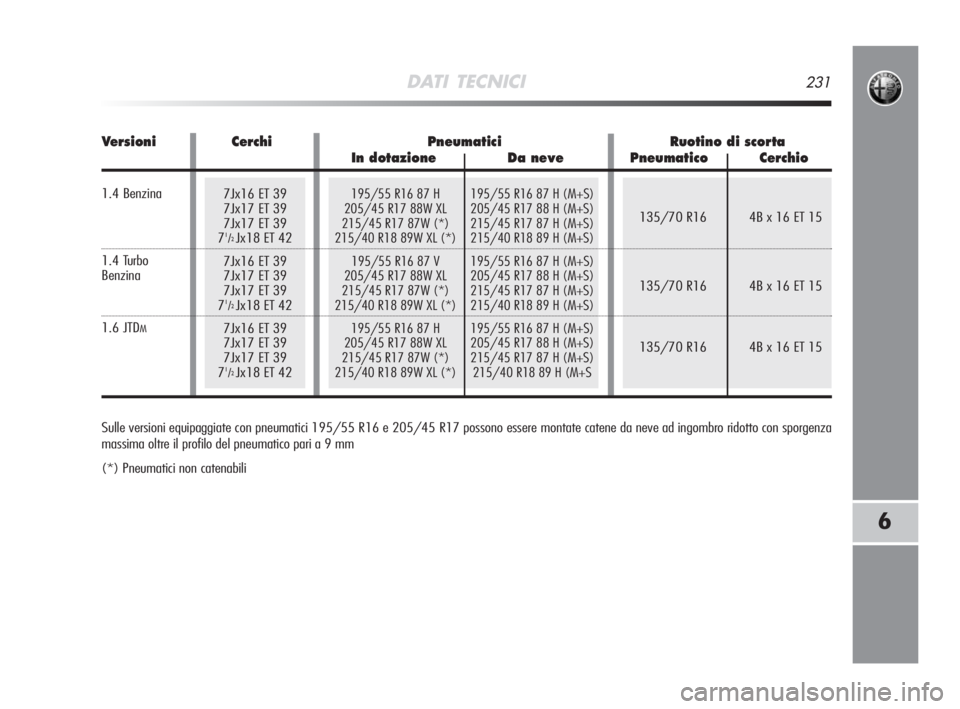

Versioni Cerchi Pneumatici Ruotino di scorta
In dotazione Da neve Pneumatico Cerchio
1.4 Benzina
1.4 Turbo
Benzina
1.6 JTDM
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 231
Page 233 of 250
195/55 R16 87H
205/45 R17 88W XL
215/45 R17 87W
215/40 R18 89W XL
195/55 R16 87V
205/45 R17 88W XL
215/45 R17 87W
215/40 R18 89W XL
195/55 R16 87H
205/45 R17 88W XL
215/45 R17 87W
215/40 R18 89W XL
135/70 R16
232DATI TECNICI

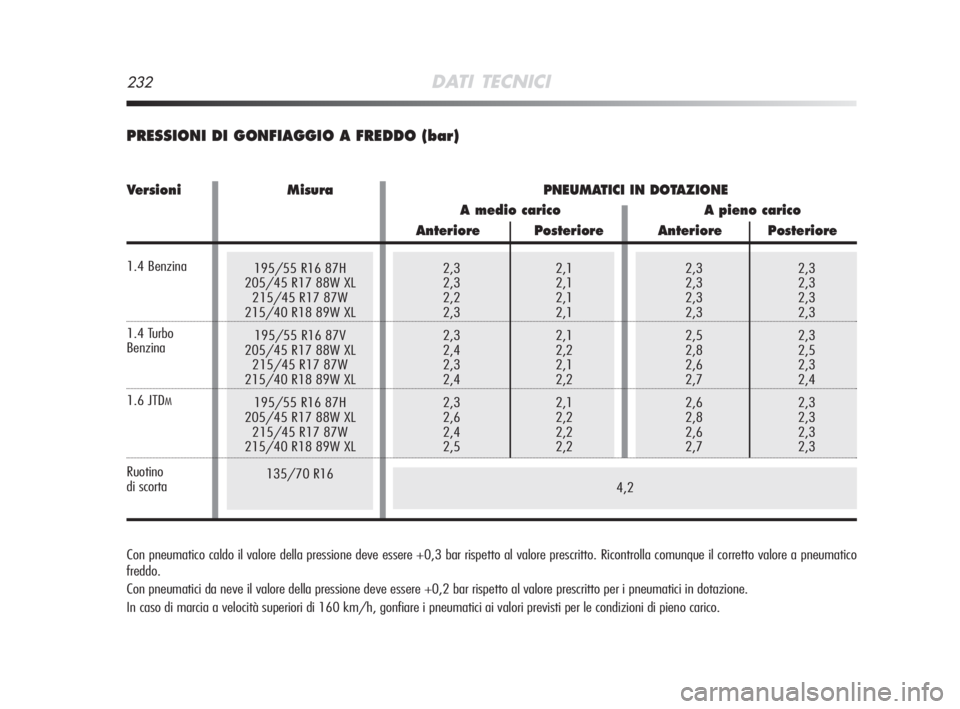

PRESSIONI DI GONFIAGGIO A FREDDO (bar)
2,3 2,3
2,3 2,3
2,3 2,3
2,3 2,3
2,5 2,3
2,8 2,5
2,6 2,3
2,7 2,4
2,6 2,3
2,8 2,3
2,6 2,3
2,7 2,32,3 2,1
2,3 2,1
2,2 2,1
2,3 2,1
2,3 2,1
2,4 2,2
2,3 2,1
2,4 2,2
2,3 2,1
2,6 2,2
2,4 2,2
2,5 2,2
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrolla comunque il corretto valore a pneumatico
freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
In caso di marcia a velocità superiori di 160 km/h, gonfiare i pneumatici ai valori previsti per le condizioni di pieno carico.
4,2
Versioni Misura PNEUMATICI IN DOTAZIONE
A medio carico A pieno carico
Anteriore Posteriore Anteriore Posteriore
1.4 Benzina
1.4 Turbo
Benzina
1.6 JTDM
Ruotinodi scorta
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 232
Page 234 of 250
DATI TECNICI233
6
fig. 5A0J0202m

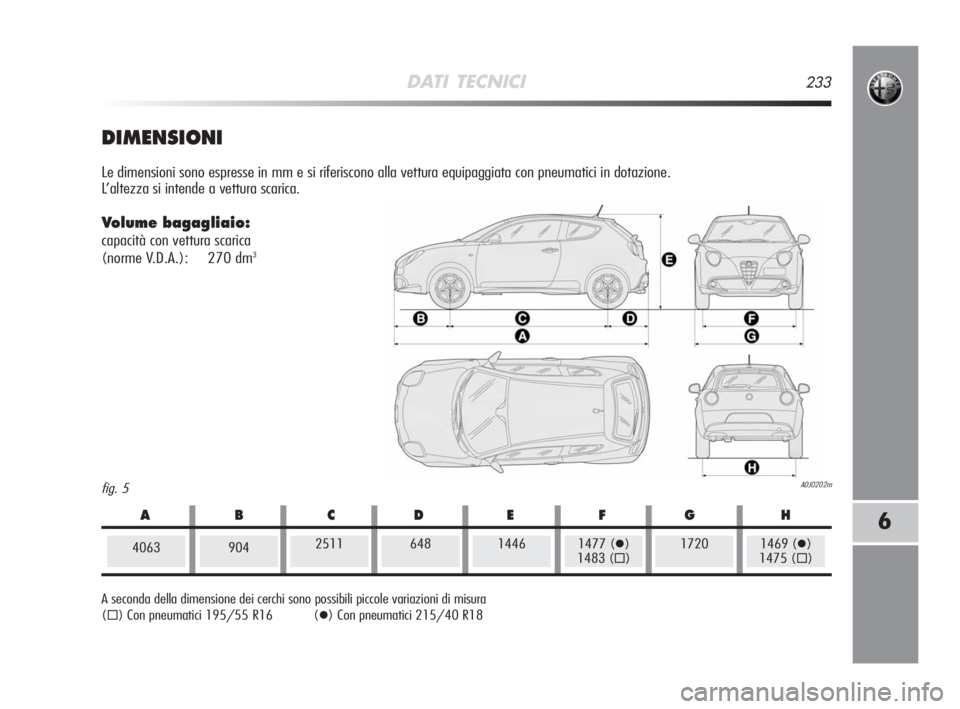

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione.
L’altezza si intende a vettura scarica.
Volume bagagliaio:
capacità con vettura scarica
(norme V.D.A.): 270 dm3
406390425116481720
A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura
(
) Con pneumatici 195/55 R16 () Con pneumatici 215/40 R18
ABCDEFG H
14461477 ()
1483 ()1469 ()
1475 ()
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 233
Page 235 of 250
165
215
19812,3
8,0
9,91.4 Benzina
1.4 Turbo Benzina
1.6 JTD
M
234DATI TECNICI

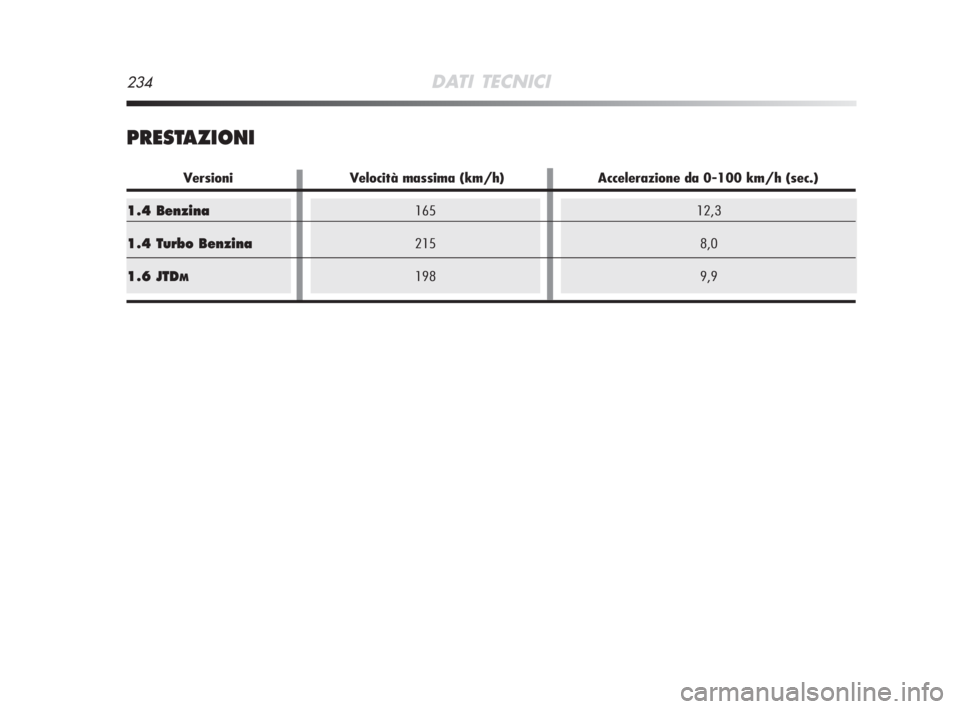

PRESTAZIONI
Versioni Velocità massima (km/h) Accelerazione da 0-100 km/h (sec.)
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 234
Page 236 of 250
1145 1145
480 560
950 950
850 850
1625 1705
500 500
400 400
75 75
60 601205 1205
480 560
1000 1000
850 850
1685 1765
1000 1000
400 400
75 75
60 60
DATI TECNICI235
6
1080 1080
480 560
850 850
850 850
1560 1640
1000 1000
400 400
75 75
60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminui-
sce la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.

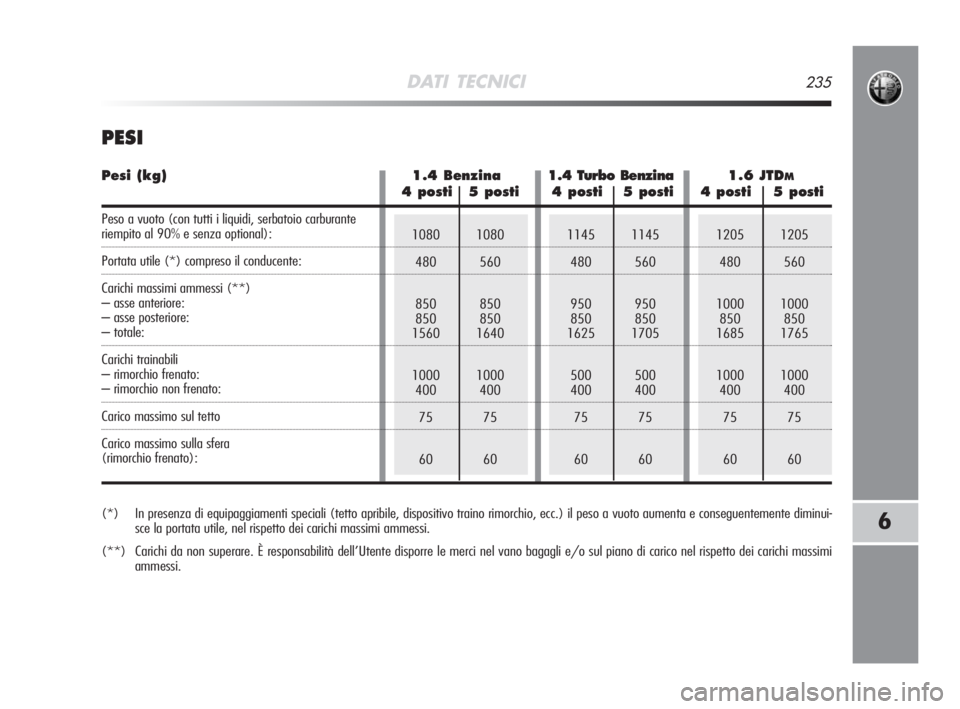

PESI
Pesi (kg) 1.4 Benzina1.4 Turbo Benzina1.6 JTDM
4 posti 5 posti 4 posti 5 posti 4 posti 5 posti
Peso a vuoto (con tutti i liquidi, serbatoio carburante riempito al 90% e senza optional):
Portata utile (*) compreso il conducente:
Carichi massimi ammessi (**)
– asse anteriore:
– asse posteriore:
– totale:
Carichi trainabili
– rimorchio frenato:
– rimorchio non frenato:
Carico massimo sul tetto
Carico massimo sulla sfera
(rimorchio frenato):
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 235
Page 237 of 250
45 ()–
5-7 –
5,7 –
4,3 (
) 3,8 ()
4,6 () 4,0 ()
1,8 (
❍)–
– 0,5
3
(6) –
45 –
5-7 –
5,2 (*) –
6,0 (**) –
2,75 2,4
2,9(*)/3,3(**) 2,6(*)/2,95(**)
1,6(*) –
2,0(**) –
– 0,5
2,2
(4,5) –Benzina verde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228)
(
) Gasolio per autotrazione
(Specifica EN590)
Miscela di acqua demineralizzata
e liquido PARAFLU UP al 50% (
▲)
SELENIA StAR P.E.
(
) SELENIA WR P.E.
TUTELA CAR TECHNYX
TUTELA CAR MATRYX (
❍)
TUTELA TOP 4
Miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35
236DATI TECNICI

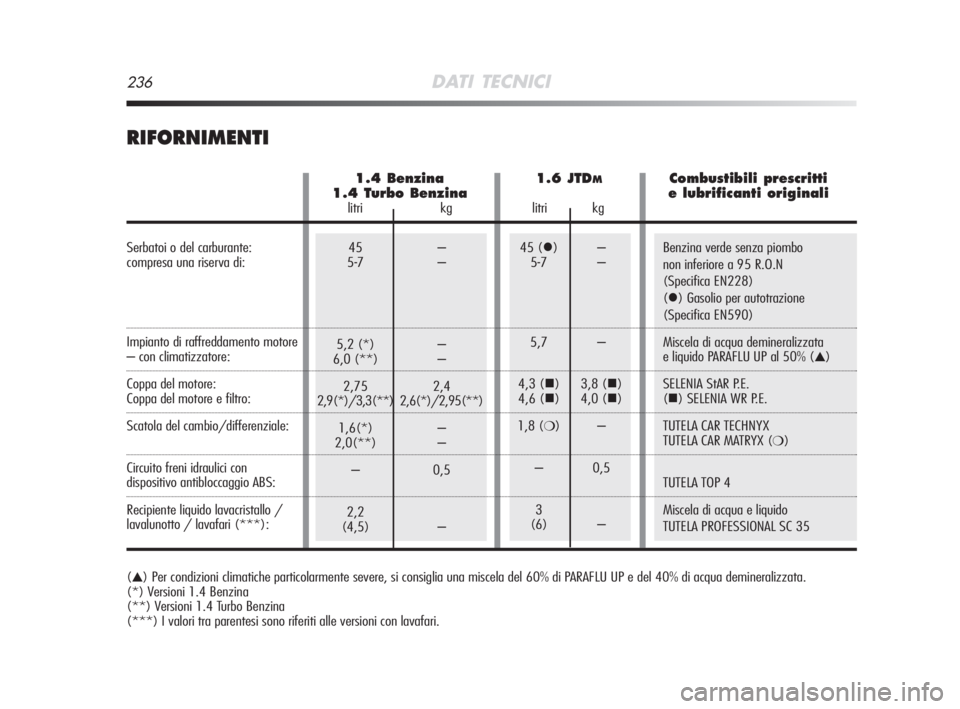

RIFORNIMENTI
(▲) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
(*) Versioni 1.4 Benzina
(**) Versioni 1.4 Turbo Benzina
(***) I valori tra parentesi sono riferiti alle versioni con lavafari.
1.4 Benzina 1.6 JTDMCombustibili prescritti
1.4 Turbo Benzina e lubrificanti originali
litri kg litri kg
Serbatoi o del carburante:
compresa una riserva di:
Impianto di raffreddamento motore– con climatizzatore:
Coppa del motore:
Coppa del motore e filtro:
Scatola del cambio/differenziale:
Circuito freni idraulici condispositivo antibloccaggio ABS:
Recipiente liquido lavacristallo /
lavalunotto / lavafari (***):
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 236
Page 238 of 250
DATI TECNICI237
6
Per le motorizzazioni Diesel, in casi di emergenza ove non siano disponibili i prodotti originali, sono accettati lubrificanti con prestazioni minime
ACEA C2; in questo caso non sono garantite le prestazioni ottimali del motore e se ne raccomanda appena possibile la sostituzione con i lubrificanti con-
sigliati dai Servizi Autorizzati Alfa Romeo.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA C3 e ACEA C2 potrebbero causare danni al motore non coperti da garanzia.
Lubrificante con base sintetica di gradazione
SAE 5W-40 ACEA C3.
Qualificazione FIAT 9.55535-S2.
Lubrificante con base sintetica di gradazione SAE 5W-30
Qualificazione FIAT 9.55535-S1SELENIA StAR P.E.
Contractual Technical
Reference N
°F603.C07
SELENIA WR P.E.
Contractual Technical
Reference N
°F510.D07
Secondo Piano di
Manutenzione
Programmata
Secondo Piano di
Manutenzione
Programmata

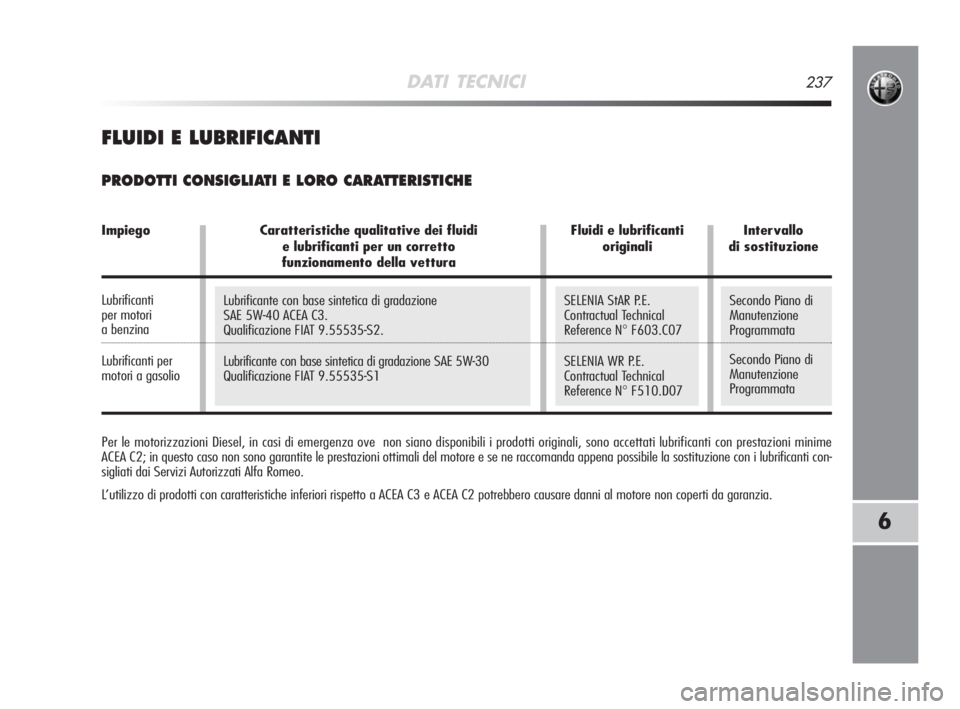

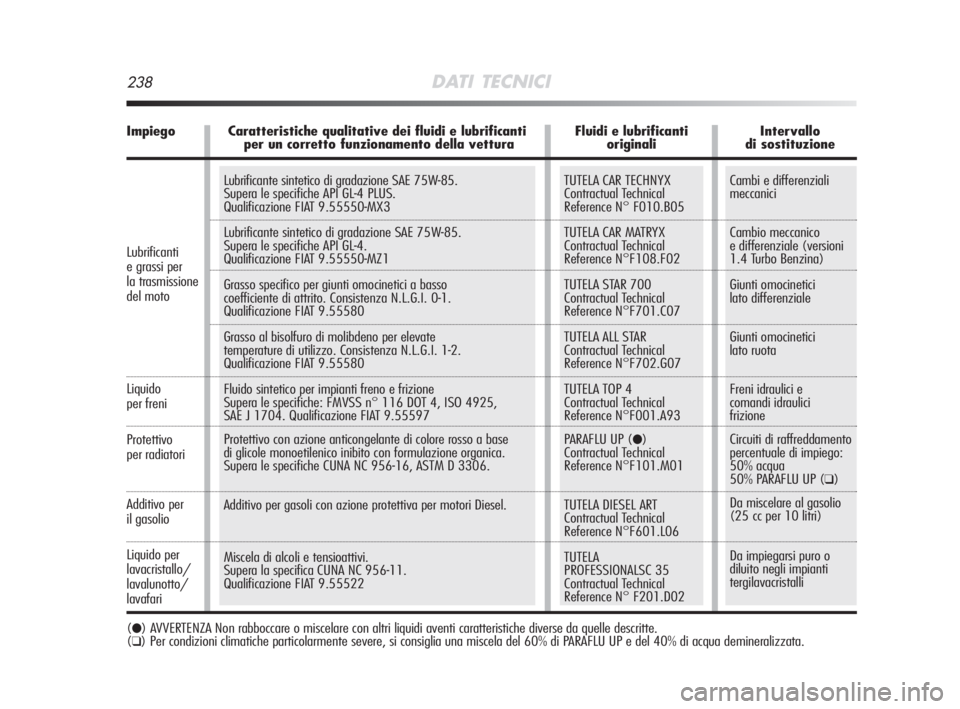

FLUIDI E LUBRIFICANTI
PRODOTTI CONSIGLIATI E LORO CARATTERISTICHE
Impiego Caratteristiche qualitative dei fluidi Fluidi e lubrificanti Intervallo
e lubrificanti per un corretto originali di sostituzione
funzionamento della vettura
Lubrificanti
per motori
a benzina
Lubrificanti per
motori a gasolio
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 237
Page 239 of 250
238DATI TECNICI
Lubrificante sintetico di gradazione SAE 75W-85.
Supera le specifiche API GL-4 PLUS.
Qualificazione FIAT 9.55550-MX3
Lubrificante sintetico di gradazione SAE 75W-85.
Supera le specifiche API GL-4.
Qualificazione FIAT 9.55550-MZ1
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza N.L.G.I. 0-1.
Qualificazione FIAT 9.55580
Grasso al bisolfuro di molibdeno per elevate
temperature di utilizzo. Consistenza N.L.G.I. 1-2.
Qualificazione FIAT 9.55580
Fluido sintetico per impianti freno e frizione
Supera le specifiche: FMVSS n° 116 DOT 4, ISO 4925,
SAE J 1704. Qualificazione FIAT 9.55597
Protettivo con azione anticongelante di colore rosso a base
di glicole monoetilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306.
Additivo per gasoli con azione protettiva per motori Diesel.
Miscela di alcoli e tensioattivi.
Supera la specifica CUNA NC 956-11.
Qualificazione FIAT 9.55522
Liquido
per freni
Protettivo
per radiatori
Additivo per
il gasolio
TUTELA CAR TECHNYX
Contractual Technical
Reference N° F010.B05
TUTELA CAR MATRYX
Contractual Technical
Reference N°F108.F02
TUTELA STAR 700
Contractual Technical
Reference N°F701.C07
TUTELA ALL STAR
Contractual Technical
Reference N°F702.G07
TUTELA TOP 4
Contractual Technical
Reference N°F001.A93
PARAFLU UP (
●)
Contractual Technical
Reference N°F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N°F601.L06
TUTELA
PROFESSIONALSC 35
Contractual Technical
Reference N° F201.D02 Liquido per
lavacristallo/
lavalunotto/
lavafari Lubrificanti
e grassi per
la trasmissione
del moto
Cambi e differenziali
meccanici
Cambio meccanico
e differenziale (versioni
1.4 Turbo Benzina)
Giunti omocinetici
lato differenziale
Giunti omocinetici
lato ruota
Freni idraulici e
comandi idraulici
frizione
Circuiti di raffreddamento
percentuale di impiego:
50% acqua
50% PARAFLU UP (
❑)
Da miscelare al gasolio
(25 cc per 10 litri)
Da impiegarsi puro o
diluito negli impianti
tergilavacristalli Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e lubrificanti Intervallo
per un corretto funzionamento della vettura originali di sostituzione
(●) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(❑) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 238
Page 240 of 250
DATI TECNICI239
6

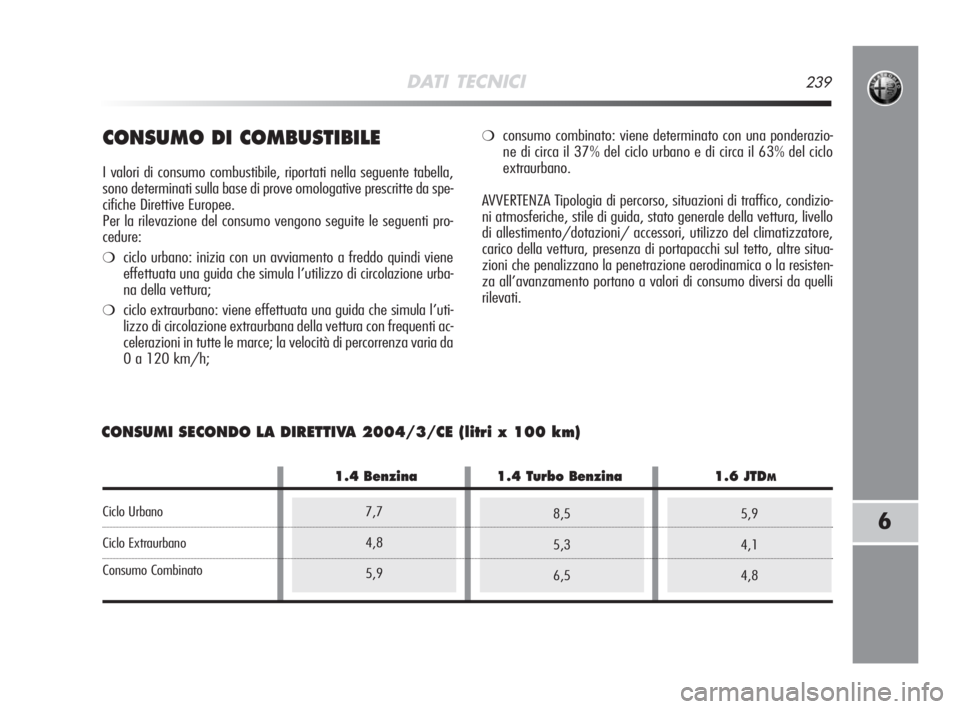

CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nella seguente tabella,
sono determinati sulla base di prove omologative prescritte da spe-
cifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti pro-
cedure:
❍ciclo urbano: inizia con un avviamento a freddo quindi viene
effettuata una guida che simula l’utilizzo di circolazione urba-
na della vettura;
❍ciclo extraurbano: viene effettuata una guida che simula l’uti-
lizzo di circolazione extraurbana della vettura con frequenti ac-
celerazioni in tutte le marce; la velocità di percorrenza varia da
0 a 120 km/h;
❍consumo combinato: viene determinato con una ponderazio-
ne di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizio-
ni atmosferiche, stile di guida, stato generale della vettura, livello
di allestimento/dotazioni/ accessori, utilizzo del climatizzatore,
carico della vettura, presenza di portapacchi sul tetto, altre situa-
zioni che penalizzano la penetrazione aerodinamica o la resisten-
za all’avanzamento portano a valori di consumo diversi da quelli
rilevati.
7,7
4,8
5,98,5
5,3
6,55,9
4,1
4,8
CONSUMI SECONDO LA DIRETTIVA 2004/3/CE (litri x 100 km)
1.4 Benzina 1.4 Turbo Benzina 1.6 JTDM
Ciclo Urbano
Ciclo Extraurbano
Consumo Combinato
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 239
