Page 201 of 250

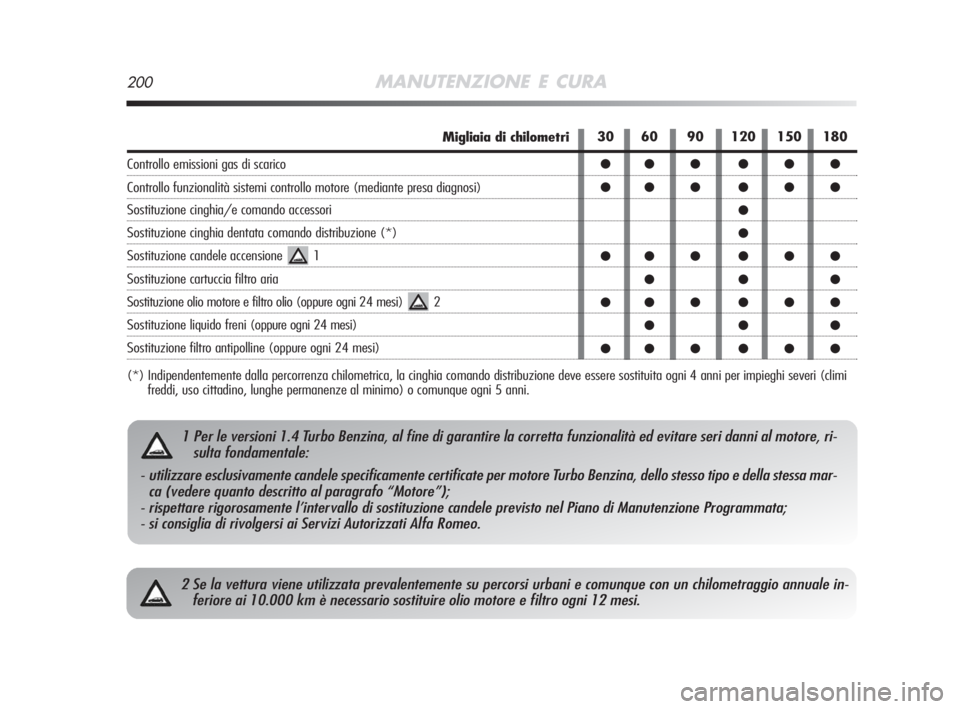

200MANUTENZIONE E CURA
2 Se la vettura viene utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale in-
feriore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
30 60 90 120 150 180
●●● ●●●
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Per le versioni 1.4 Turbo Benzina, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, ri-
sulta fondamentale:
- utilizzare esclusivamente candele specificamente certificate per motore Turbo Benzina, dello stesso tipo e della stessa mar-
ca (vedere quanto descritto al paragrafo “Motore”);
- rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata;
- si consiglia di rivolgersi ai Servizi Autorizzati Alfa Romeo.
Migliaia di chilometri
Controllo emissioni gas di scarico
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione candele accensione 1
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi) 2
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 200
Page 202 of 250

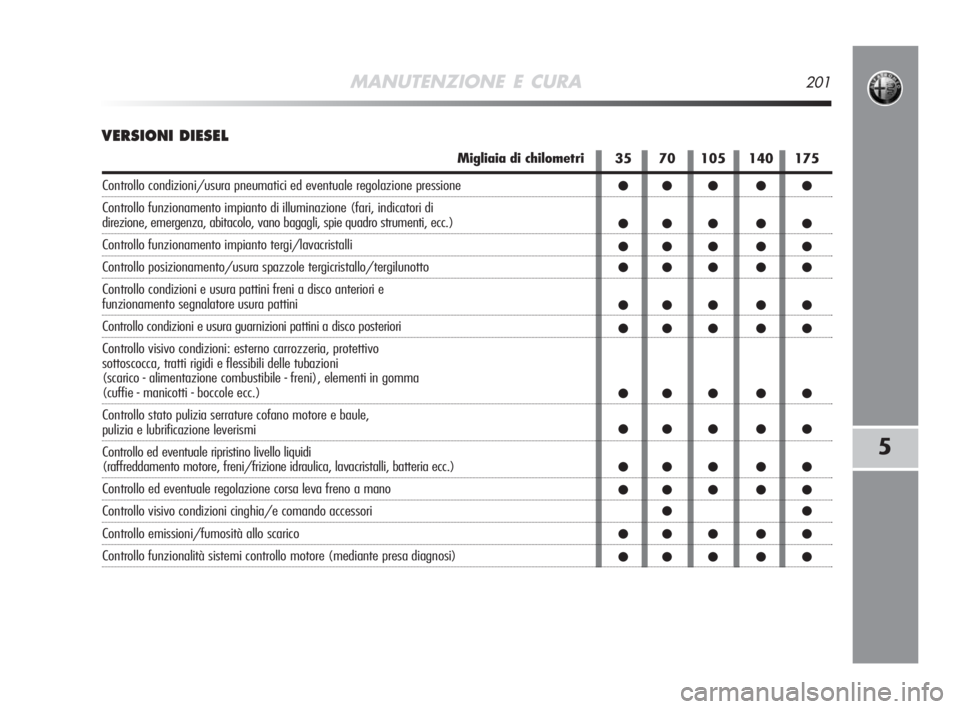

MANUTENZIONE E CURA201
5
VERSIONI DIESEL
35 70 105 140 175
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni e usura guarnizioni pattini a disco posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo
sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni), elementi in gomma
(cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghia/e comando accessori
Controllo emissioni/fumosità allo scarico
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 201
Page 203 of 250

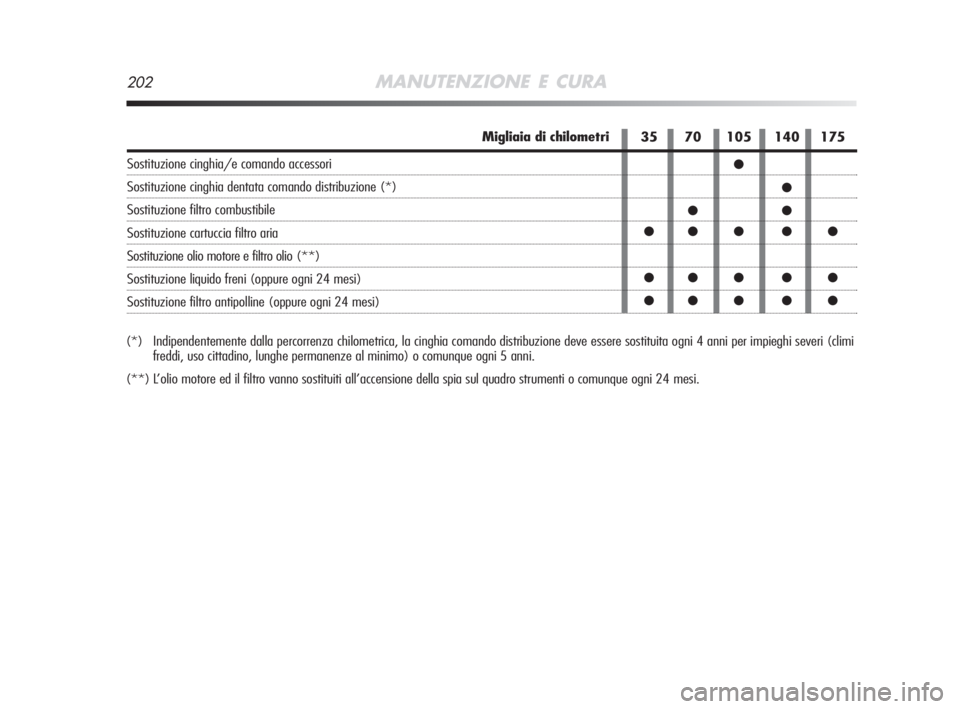

202MANUTENZIONE E CURA
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi
freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L’olio motore ed il filtro vanno sostituiti all’accensione della spia sul quadro strumenti o comunque ogni 24 mesi.
Migliaia di chilometri
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio(**)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)35 70 105 140 175
●
●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 202
Page 204 of 250

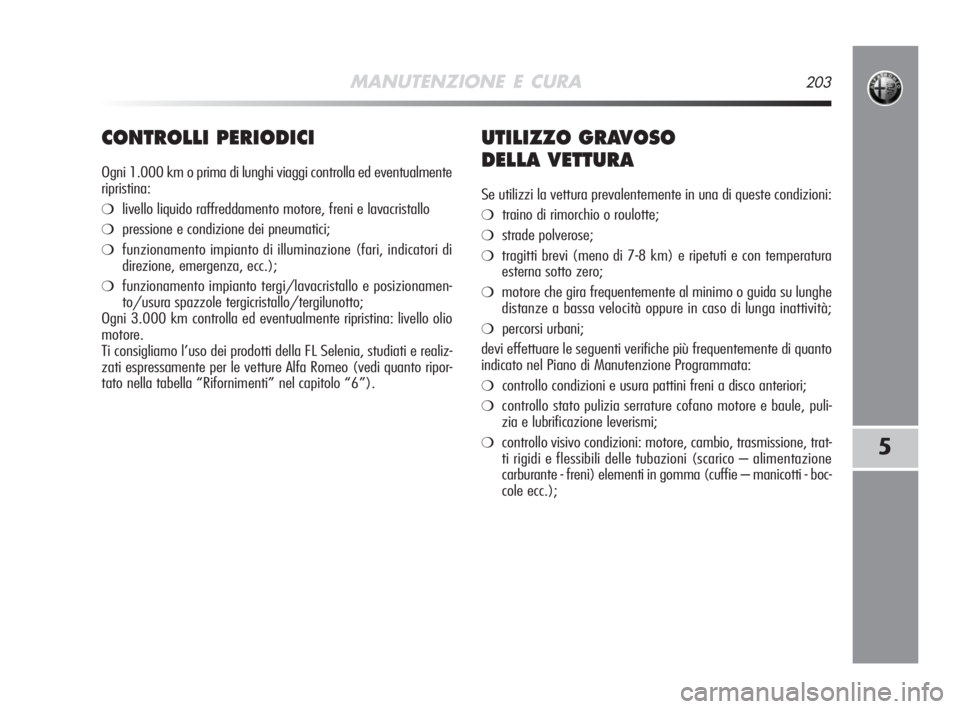

MANUTENZIONE E CURA203
5
CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi controlla ed eventualmente
ripristina:
❍livello liquido raffreddamento motore, freni e lavacristallo
❍pressione e condizione dei pneumatici;
❍funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❍funzionamento impianto tergi/lavacristallo e posizionamen-
to/usura spazzole tergicristallo/tergilunotto;
Ogni 3.000 km controlla ed eventualmente ripristina: livello olio
motore.
Ti consigliamo l’uso dei prodotti della FL Selenia, studiati e realiz-
zati espressamente per le vetture Alfa Romeo (vedi quanto ripor-
tato nella tabella “Rifornimenti” nel capitolo “6”).
UTILIZZO GRAVOSO
DELLA VETTURA
Se utilizzi la vettura prevalentemente in una di queste condizioni:
❍traino di rimorchio o roulotte;
❍strade polverose;
❍tragitti brevi (meno di 7-8 km) e ripetuti e con temperatura
esterna sotto zero;
❍motore che gira frequentemente al minimo o guida su lunghe
distanze a bassa velocità oppure in caso di lunga inattività;
❍percorsi urbani;
devi effettuare le seguenti verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione Programmata:
❍controllo condizioni e usura pattini freni a disco anteriori;
❍controllo stato pulizia serrature cofano motore e baule, puli-
zia e lubrificazione leverismi;
❍controllo visivo condizioni: motore, cambio, trasmissione, trat-
ti rigidi e flessibili delle tubazioni (scarico – alimentazione
carburante - freni) elementi in gomma (cuffie – manicotti - boc-
cole ecc.);
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 203
Page 205 of 250

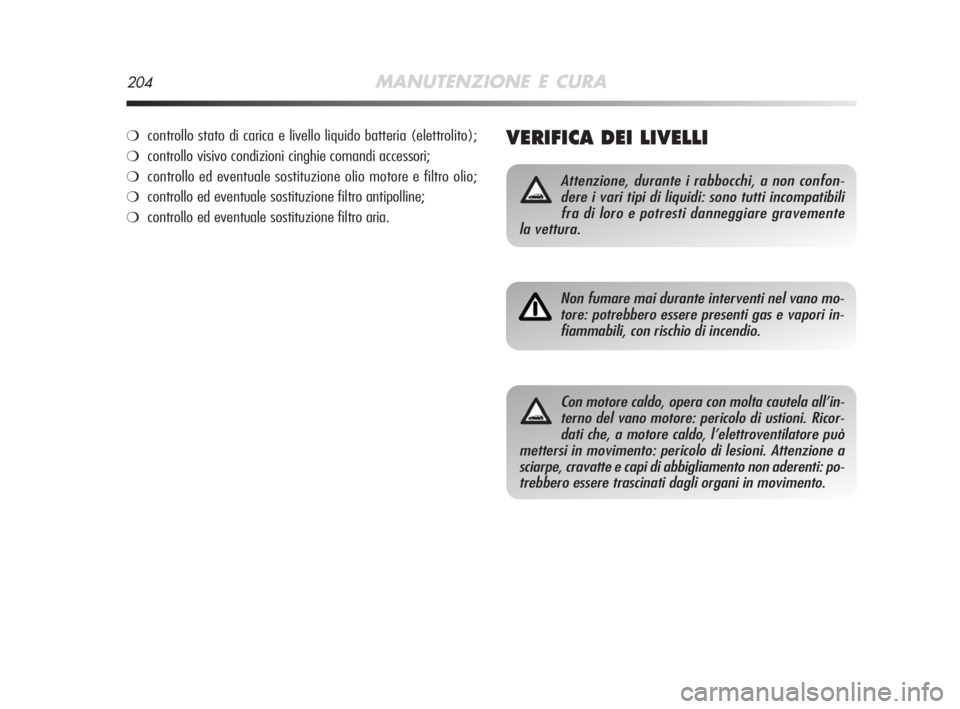

204MANUTENZIONE E CURA
VERIFICA DEI LIVELLI
Attenzione, durante i rabbocchi, a non confon-
dere i vari tipi di liquidi: sono tutti incompatibili
fra di loro e potresti danneggiare gravemente
la vettura.
Non fumare mai durante interventi nel vano mo-
tore: potrebbero essere presenti gas e vapori in-
fiammabili, con rischio di incendio.
Con motore caldo, opera con molta cautela all’in-
terno del vano motore: pericolo di ustioni. Ricor-
dati che, a motore caldo, l’elettroventilatore può
mettersi in movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento non aderenti: po-
trebbero essere trascinati dagli organi in movimento.
❍controllo stato di carica e livello liquido batteria (elettrolito);
❍controllo visivo condizioni cinghie comandi accessori;
❍controllo ed eventuale sostituzione olio motore e filtro olio;
❍controllo ed eventuale sostituzione filtro antipolline;
❍controllo ed eventuale sostituzione filtro aria.
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 204
Page 206 of 250
MANUTENZIONE E CURA205
5

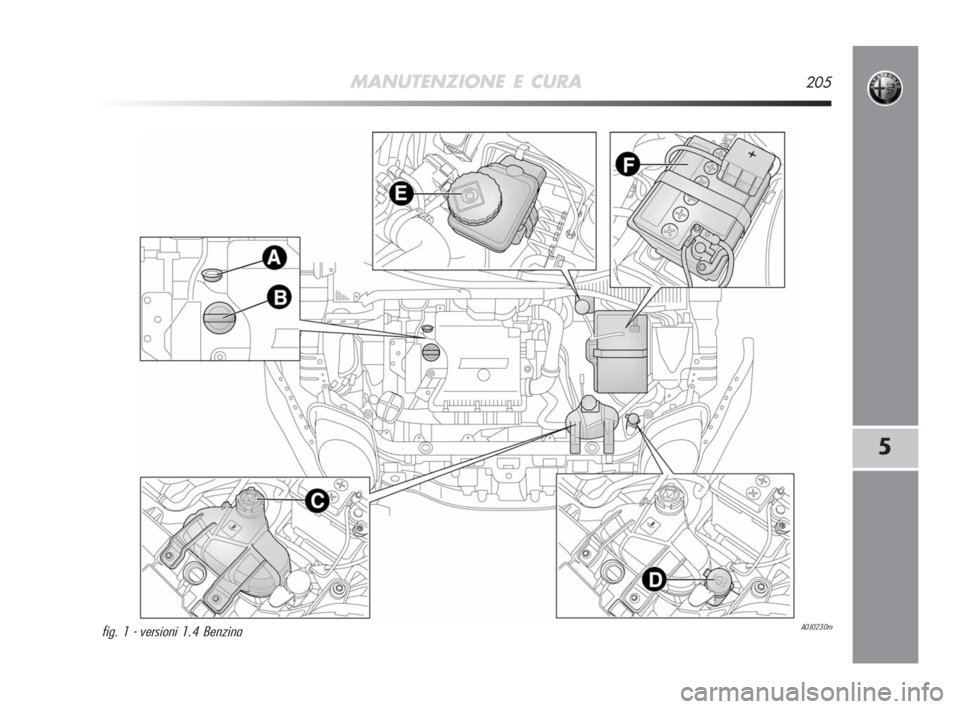

A0J0230mfig. 1 - versioni 1.4 Benzina
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 205
Page 207 of 250
206MANUTENZIONE E CURA

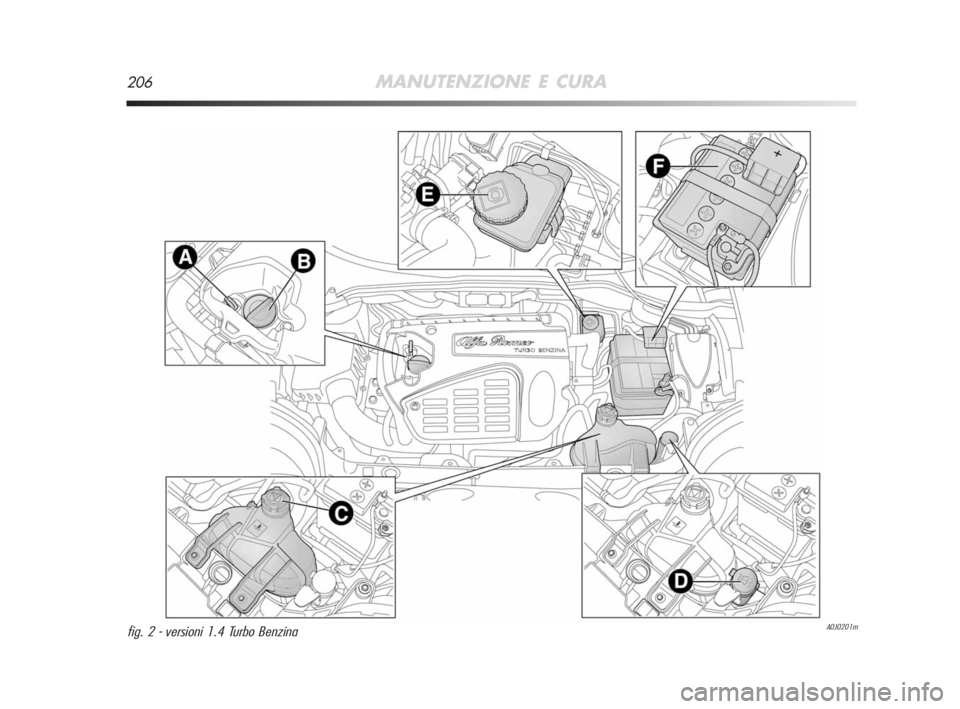

A0J0201mfig. 2 - versioni 1.4 Turbo Benzina
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 206
Page 208 of 250
MANUTENZIONE E CURA207
5

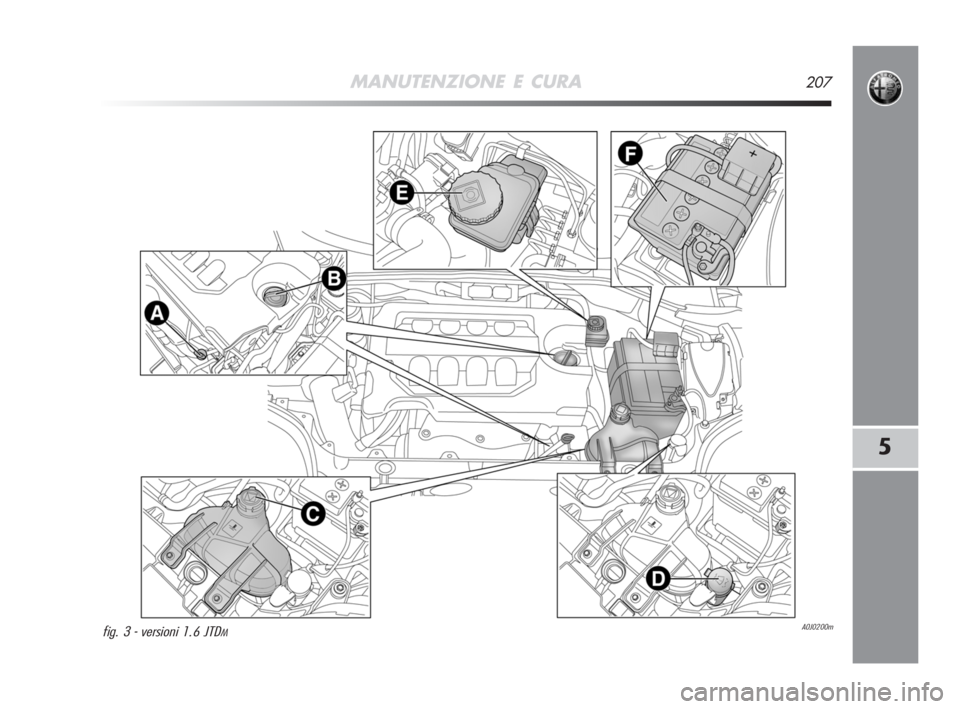

A0J0200mfig. 3 - versioni 1.6 JTDM
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 207
Page 209 of 250

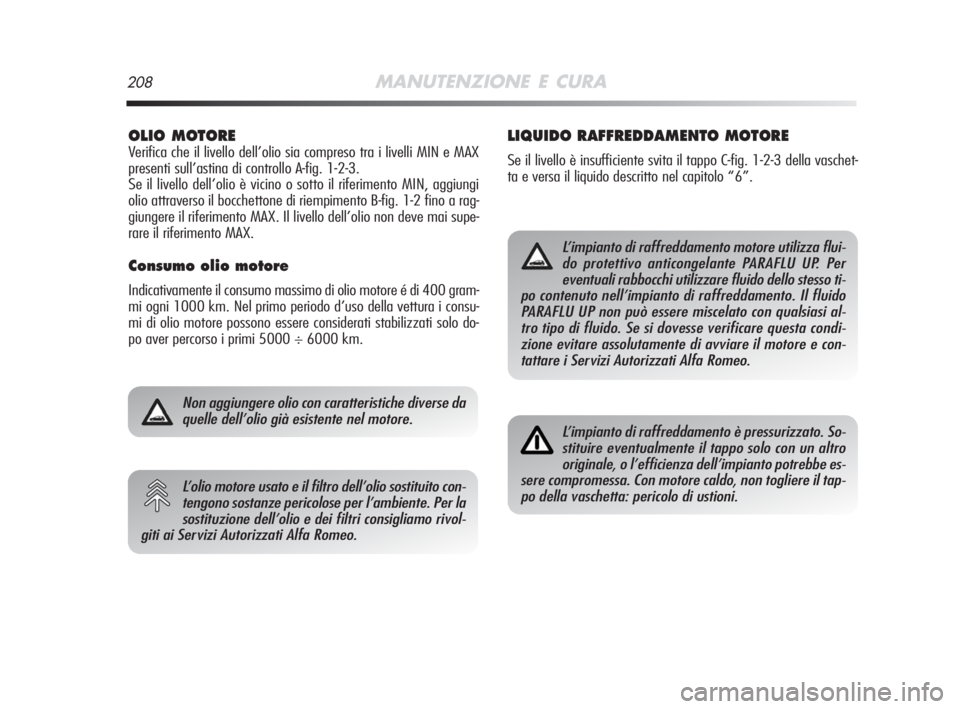

208MANUTENZIONE E CURA
OLIO MOTORE
Verifica che il livello dell’olio sia compreso tra i livelli MIN e MAX
presenti sull’astina di controllo A-fig. 1-2-3.
Se il livello dell’olio è vicino o sotto il riferimento MIN, aggiungi
olio attraverso il bocchettone di riempimento B-fig. 1-2 fino a rag-
giungere il riferimento MAX. Il livello dell’olio non deve mai supe-
rare il riferimento MAX.
Consumo olio motore
Indicativamente il consumo massimo di olio motore é di 400 gram-
mi ogni 1000 km. Nel primo periodo d’uso della vettura i consu-
mi di olio motore possono essere considerati stabilizzati solo do-
po aver percorso i primi 5000 ÷ 6000 km.
Non aggiungere olio con caratteristiche diverse da
quelle dell’olio già esistente nel motore.
L’olio motore usato e il filtro dell’olio sostituito con-
tengono sostanze pericolose per l’ambiente. Per la
sostituzione dell’olio e dei filtri consigliamo rivol-
giti ai Servizi Autorizzati Alfa Romeo.
LIQUIDO RAFFREDDAMENTO MOTORE
Se il livello è insufficiente svita il tappo C-fig. 1-2-3 della vaschet-
ta e versa il liquido descritto nel capitolo “6”.
L’impianto di raffreddamento motore utilizza flui-
do protettivo anticongelante PARAFLU UP. Per
eventuali rabbocchi utilizzare fluido dello stesso ti-
po contenuto nell’impianto di raffreddamento. Il fluido
PARAFLU UP non può essere miscelato con qualsiasi al-
tro tipo di fluido. Se si dovesse verificare questa condi-
zione evitare assolutamente di avviare il motore e con-
tattare i Servizi Autorizzati Alfa Romeo.
L’impianto di raffreddamento è pressurizzato. So-
stituire eventualmente il tappo solo con un altro
originale, o l’efficienza dell’impianto potrebbe es-
sere compromessa. Con motore caldo, non togliere il tap-
po della vaschetta: pericolo di ustioni.
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 208

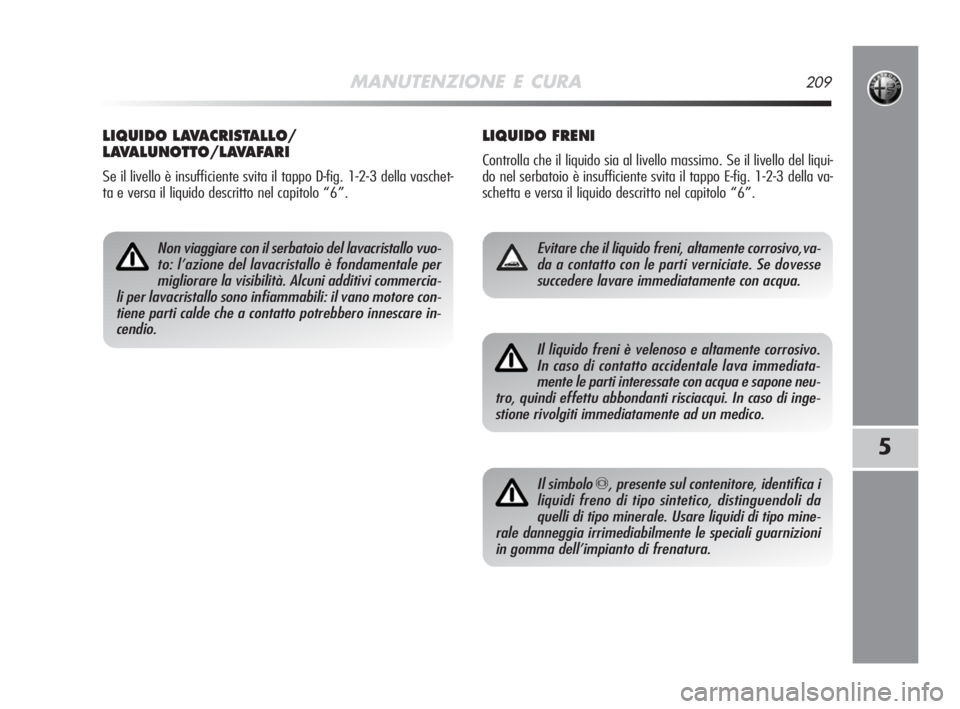

Page 210 of 250
MANUTENZIONE E CURA209
5
LIQUIDO FRENI
Controlla che il liquido sia al livello massimo. Se il livello del liqui-
do nel serbatoio è insufficiente svita il tappo E-fig. 1-2-3 della va-
schetta e versa il liquido descritto nel capitolo “6”.
Evitare che il liquido freni, altamente corrosivo,va-
da a contatto con le parti verniciate. Se dovesse
succedere lavare immediatamente con acqua.
LIQUIDO LAVACRISTALLO/
LAVALUNOTTO/LAVAFARI
Se il livello è insufficiente svita il tappo D-fig. 1-2-3 della vaschet-
ta e versa il liquido descritto nel capitolo “6”.
Non viaggiare con il serbatoio del lavacristallo vuo-
to: l’azione del lavacristallo è fondamentale per
migliorare la visibilità. Alcuni additivi commercia-
li per lavacristallo sono infiammabili: il vano motore con-
tiene parti calde che a contatto potrebbero innescare in-
cendio.
Il liquido freni è velenoso e altamente corrosivo.
In caso di contatto accidentale lava immediata-
mente le parti interessate con acqua e sapone neu-
tro, quindi effettu abbondanti risciacqui. In caso di inge-
stione rivolgiti immediatamente ad un medico.
Il simbolo π, presente sul contenitore, identifica i
liquidi freno di tipo sintetico, distinguendoli da
quelli di tipo minerale. Usare liquidi di tipo mine-
rale danneggia irrimediabilmente le speciali guarnizioni
in gomma dell’impianto di frenatura.
