Alfa Romeo MiTo 2008 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2008, Model line: MiTo, Model: Alfa Romeo MiTo 2008Pages: 250, PDF Dimensioni: 5.57 MB
Page 221 of 250
220MANUTENZIONE E CURA
pagina intenzionalmente lasciata bianca
197-220 Alfa MiTo 11-06-2008 9:45 Pagina 220
Page 222 of 250

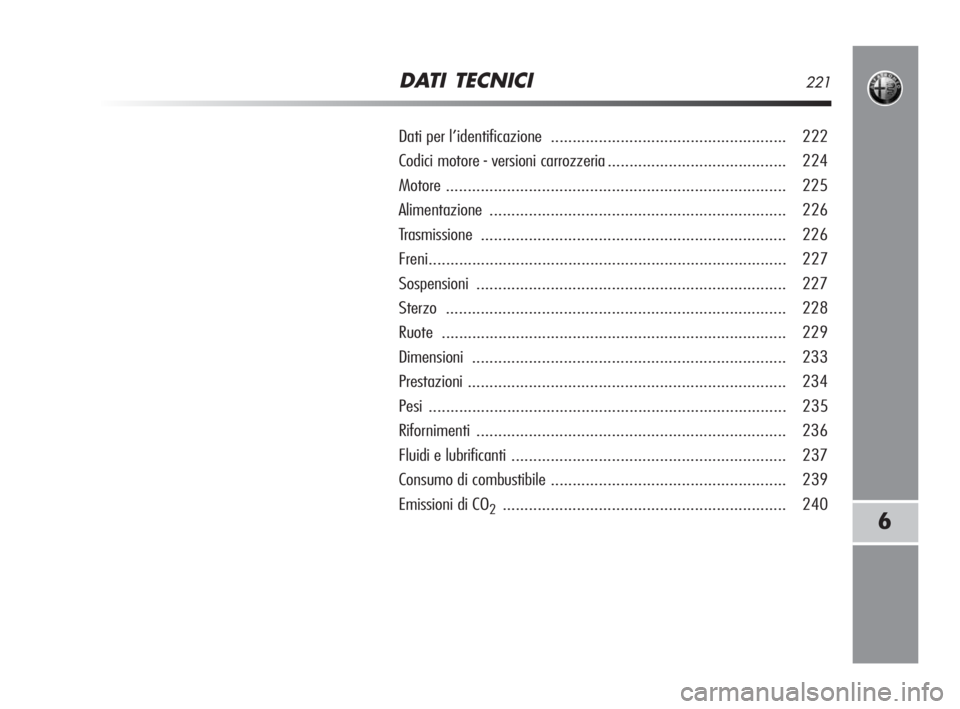

DATI TECNICI221
6
Dati per l’identificazione ...................................................... 222
Codici motore - versioni carrozzeria......................................... 224
Motore.............................................................................. 225
Alimentazione.................................................................... 226
Trasmissione ...................................................................... 226
Freni.................................................................................. 227
Sospensioni....................................................................... 227
Sterzo .............................................................................. 228
Ruote ............................................................................... 229
Dimensioni........................................................................ 233
Prestazioni......................................................................... 234
Pesi .................................................................................. 235
Rifornimenti ....................................................................... 236
Fluidi e lubrificanti ............................................................... 237
Consumo di combustibile ...................................................... 239
Emissioni di CO
2................................................................. 240
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 221
Page 223 of 250

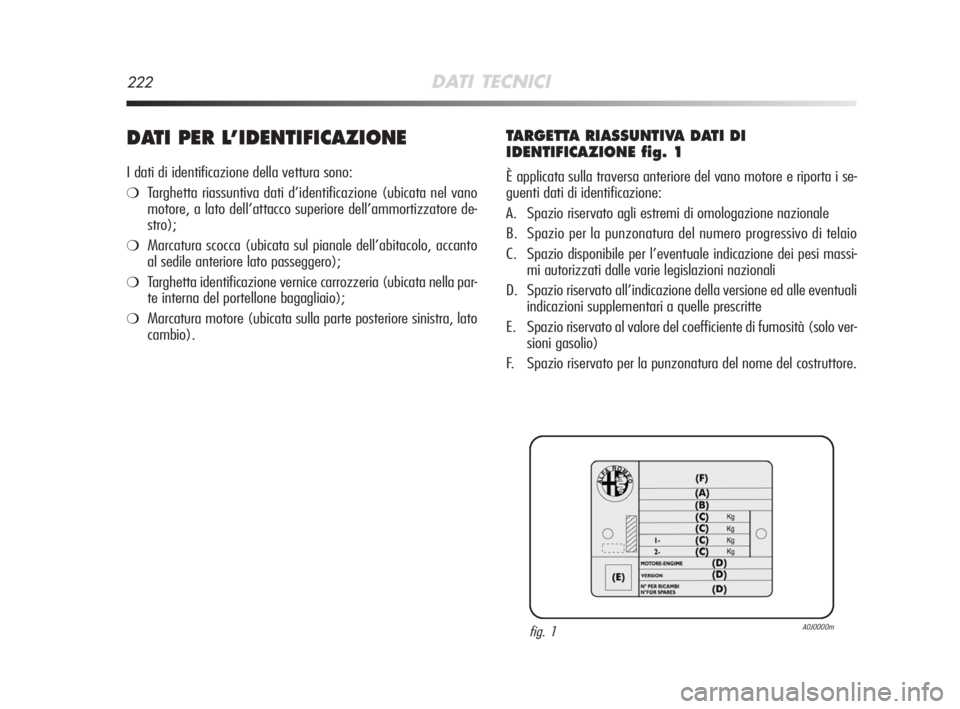

222DATI TECNICI
DATI PER L’IDENTIFICAZIONE
I dati di identificazione della vettura sono:
❍Targhetta riassuntiva dati d’identificazione (ubicata nel vano
motore, a lato dell’attacco superiore dell’ammortizzatore de-
stro);
❍Marcatura scocca (ubicata sul pianale dell’abitacolo, accanto
al sedile anteriore lato passeggero);
❍Targhetta identificazione vernice carrozzeria (ubicata nella par-
te interna del portellone bagagliaio);
❍Marcatura motore (ubicata sulla parte posteriore sinistra, lato
cambio).
TARGETTA RIASSUNTIVA DATI DI
IDENTIFICAZIONE fig. 1
È applicata sulla traversa anteriore del vano motore e riporta i se-
guenti dati di identificazione:
A. Spazio riservato agli estremi di omologazione nazionale
B. Spazio per la punzonatura del numero progressivo di telaio
C. Spazio disponibile per l’eventuale indicazione dei pesi massi-
mi autorizzati dalle varie legislazioni nazionali
D. Spazio riservato all’indicazione della versione ed alle eventuali
indicazioni supplementari a quelle prescritte
E. Spazio riservato al valore del coefficiente di fumosità (solo ver-
sioni gasolio)
F. Spazio riservato per la punzonatura del nome del costruttore.
fig. 1A0J0000m
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 222
Page 224 of 250

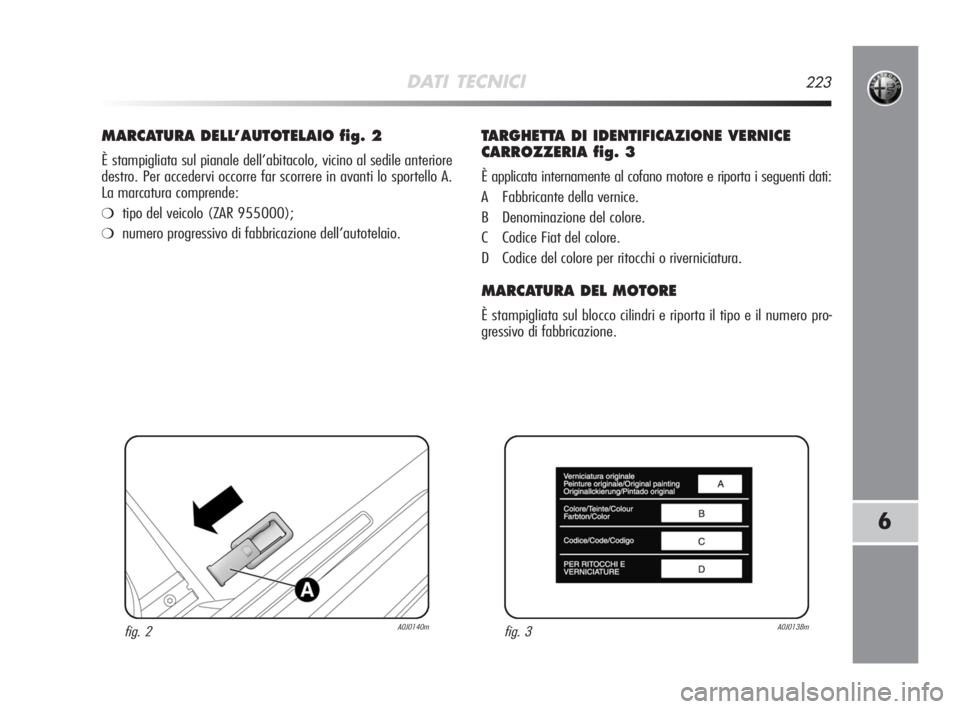

DATI TECNICI223
6
MARCATURA DELL’AUTOTELAIO fig. 2
È stampigliata sul pianale dell’abitacolo, vicino al sedile anteriore
destro. Per accedervi occorre far scorrere in avanti lo sportello A.
La marcatura comprende:
❍tipo del veicolo (ZAR 955000);
❍numero progressivo di fabbricazione dell’autotelaio.
TARGHETTA DI IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 3
È applicata internamente al cofano motore e riporta i seguenti dati:
A Fabbricante della vernice.
B Denominazione del colore.
C Codice Fiat del colore.
D Codice del colore per ritocchi o riverniciatura.
MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta il tipo e il numero pro-
gressivo di fabbricazione.
fig. 2A0J0140mfig. 3A0J0138m
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 223
Page 225 of 250
224DATI TECNICI
955A1000
199A8000
955A3000955AXB1B 01 ()
955AXB1B 01B ()
955AXA1B 00 (
)
955AXA1B 00B ()
955AXC1B 02 (
)
955AXC1B 02B ()

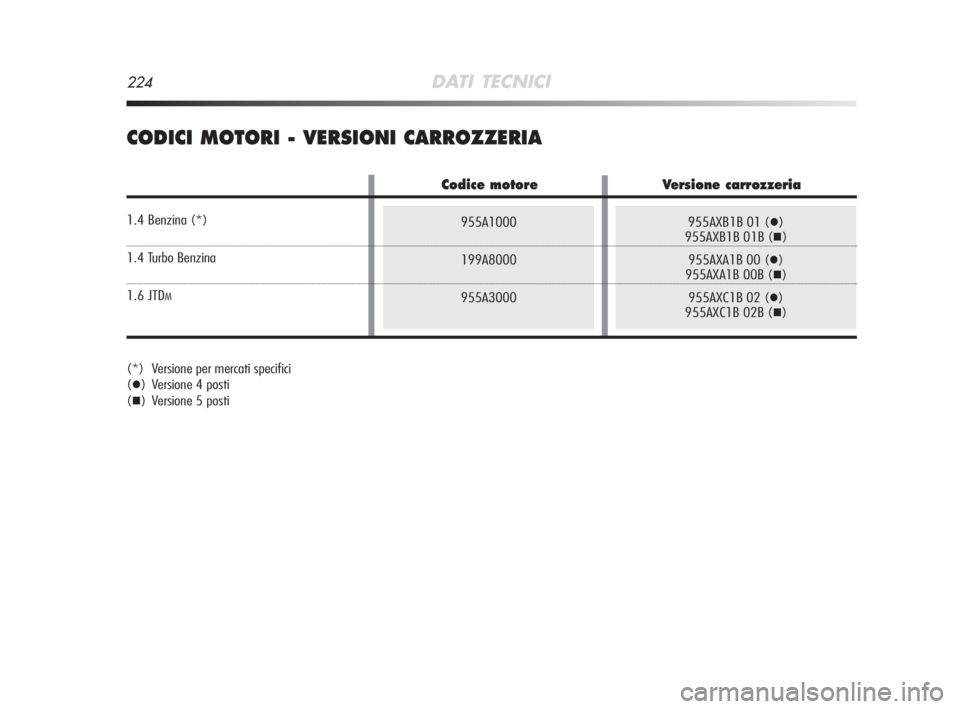

CODICI MOTORI - VERSIONI CARROZZERIA
(*) Versione per mercati specifici
(
) Versione 4 posti
(
) Versione 5 posti
Codice motore Versione carrozzeria
1.4 Benzina (*)
1.4 Turbo Benzina
1.6 JTDM
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 224
Page 226 of 250
955A3000
Diesel
4 in linea
79,5 x 80,5
1598
16,5
88
120
3750
NORMAL DYNAMIC
280 320
28,5 32,6
1500 1750
–
Gasolio per autotrazione
(Specifica EN590)
199A8000
Otto
4 in linea
72,0 x 84,0
1368
9,8
114
155 (
❏)
5500
NORMAL DYNAMIC
201 230
20,5 23,5
5000 3000
NGK IKR9F8
Benzina verde senza
piombo 95 RON oppure
98 RON (Specifica EN228)
955A1000
Otto
4 in linea
72,0 x 84,0
1368
10,8
58
78
5750
120
12,2
4000
NGK ZKR7A-10
Benzina verde senza
piombo 95 RON
(Specifica EN228)

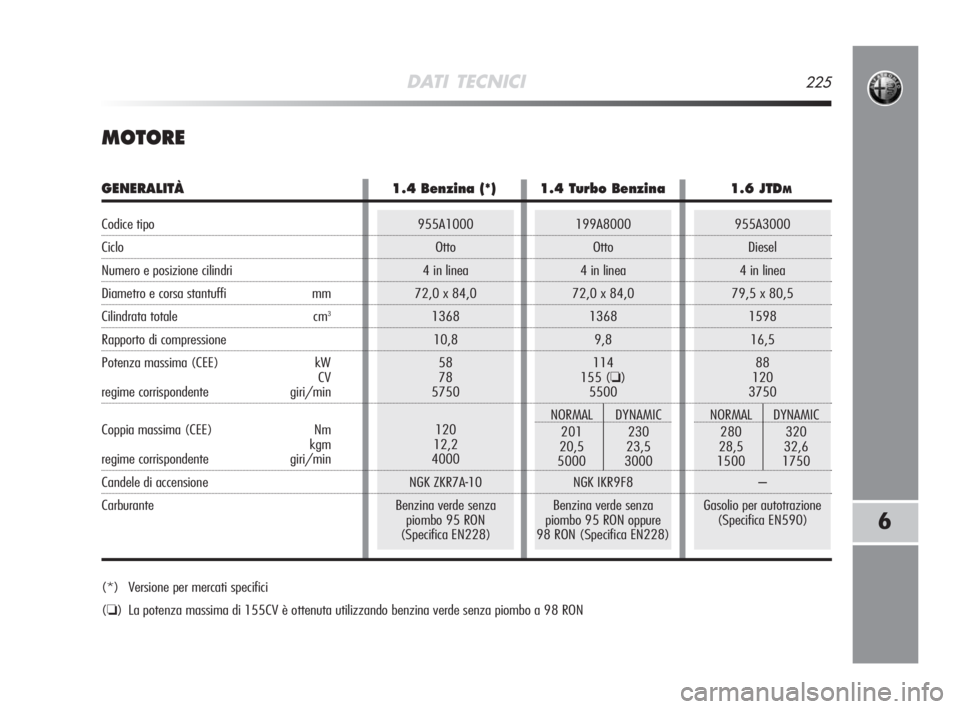

DATI TECNICI225
6
MOTORE
(*) Versione per mercati specifici
(
❏) La potenza massima di 155CV è ottenuta utilizzando benzina verde senza piombo a 98 RON
GENERALITÀ 1.4 Benzina (*) 1.4 Turbo Benzina 1.6 JTDM
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 225
Page 227 of 250
A sei marce avanti più retromarcia con sincronizzatori per l’innesto delle marce avanti
Autoregistrante con pedale senza corsa a vuoto
Anteriore

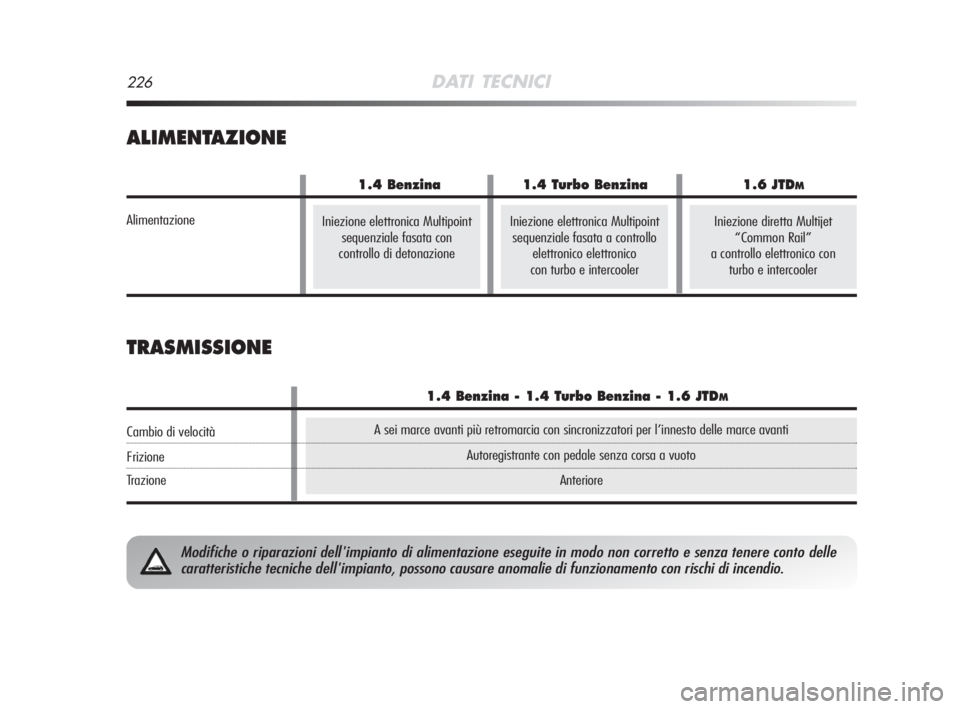

226DATI TECNICI
ALIMENTAZIONE
TRASMISSIONE
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
1.4 Benzina - 1.4 Turbo Benzina - 1.6 JTDM
Cambio di velocità
Frizione
Trazione
1.4 Benzina 1.4 Turbo Benzina 1.6 JTDM
AlimentazioneIniezione elettronica Multipoint
sequenziale fasata con
controllo di detonazione Iniezione elettronica Multipoint
sequenziale fasata a controllo
elettronico elettronico
con turbo e intercoolerIniezione diretta Multijet
“Common Rail”
a controllo elettronico con
turbo e intercooler
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 226
Page 228 of 250
A ruote indipendenti tipo Mc Pherson con barra stabilizzatrice
A ruote interconnesse con ponte torcente

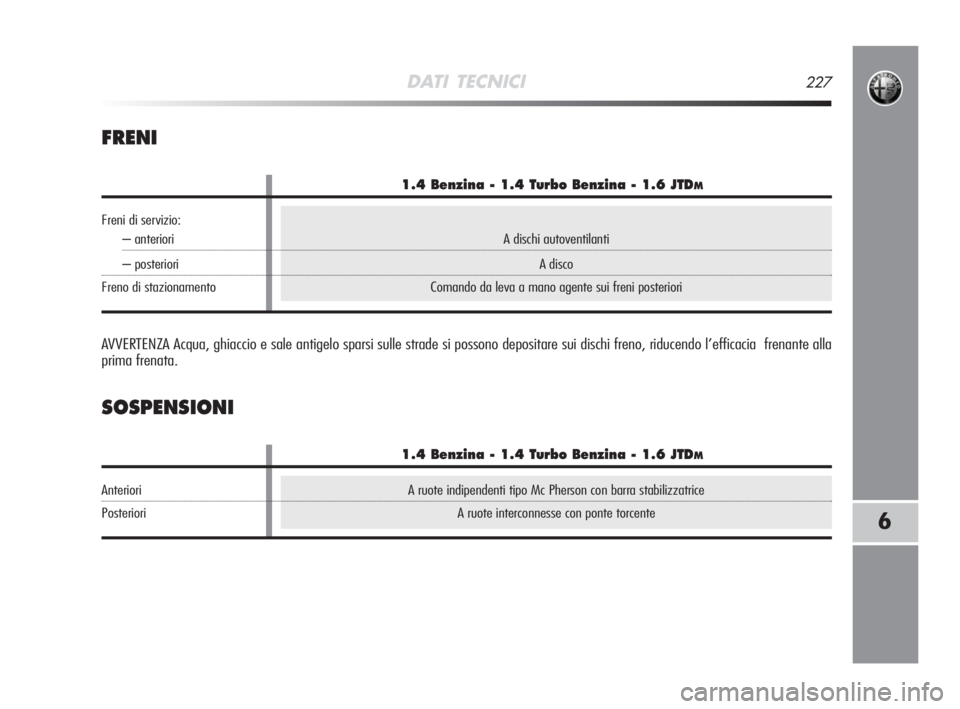

DATI TECNICI227
6
A dischi autoventilanti
A disco
Comando da leva a mano agente sui freni posteriori
FRENI
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante alla
prima frenata.
SOSPENSIONI
1.4 Benzina - 1.4 Turbo Benzina - 1.6 JTDM
Freni di servizio:
– anteriori
– posteriori
Freno di stazionamento
1.4 Benzina - 1.4 Turbo Benzina - 1.6 JTDM
Anteriori
Posteriori
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 227
Page 229 of 250

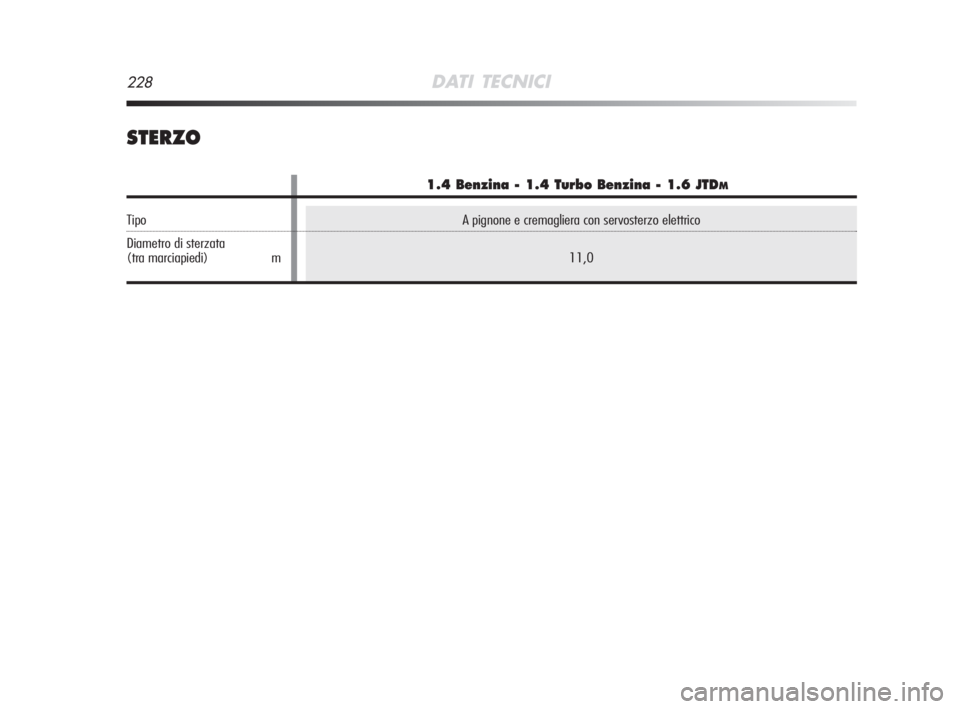

228DATI TECNICI
STERZO
A pignone e cremagliera con servosterzo elettrico
11,0
1.4 Benzina - 1.4 Turbo Benzina - 1.6 JTDM
Tipo
Diametro di sterzata
(tra marciapiedi) m
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 228
Page 230 of 250

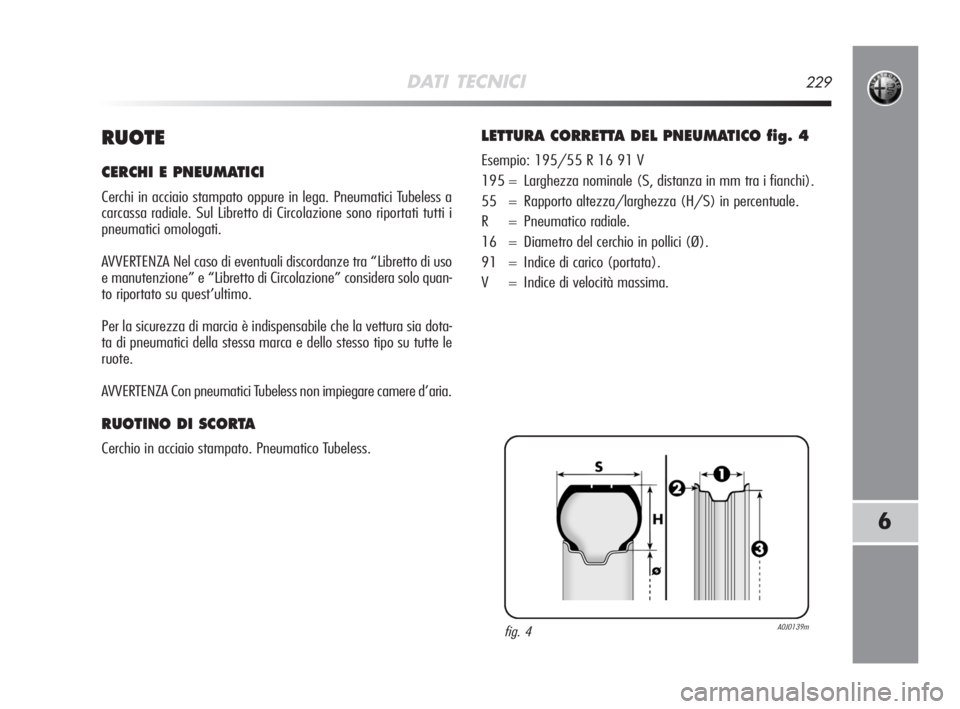

DATI TECNICI229
6
RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul Libretto di Circolazione sono riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra “Libretto di uso
e manutenzione” e “Libretto di Circolazione” considera solo quan-
to riportato su quest’ultimo.
Per la sicurezza di marcia è indispensabile che la vettura sia dota-
ta di pneumatici della stessa marca e dello stesso tipo su tutte le
ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d’aria.
RUOTINO DI SCORTA
Cerchio in acciaio stampato. Pneumatico Tubeless.
LETTURA CORRETTA DEL PNEUMATICO fig. 4
Esempio: 195/55 R 16 91 V
195 = Larghezza nominale (S, distanza in mm tra i fianchi).
55 = Rapporto altezza/larghezza (H/S) in percentuale.
R = Pneumatico radiale.
16 = Diametro del cerchio in pollici (Ø).
91 = Indice di carico (portata).
V = Indice di velocità massima.
fig. 4A0J0139m
221-240 Alfa IT MiTo 11-06-2008 13:27 Pagina 229
