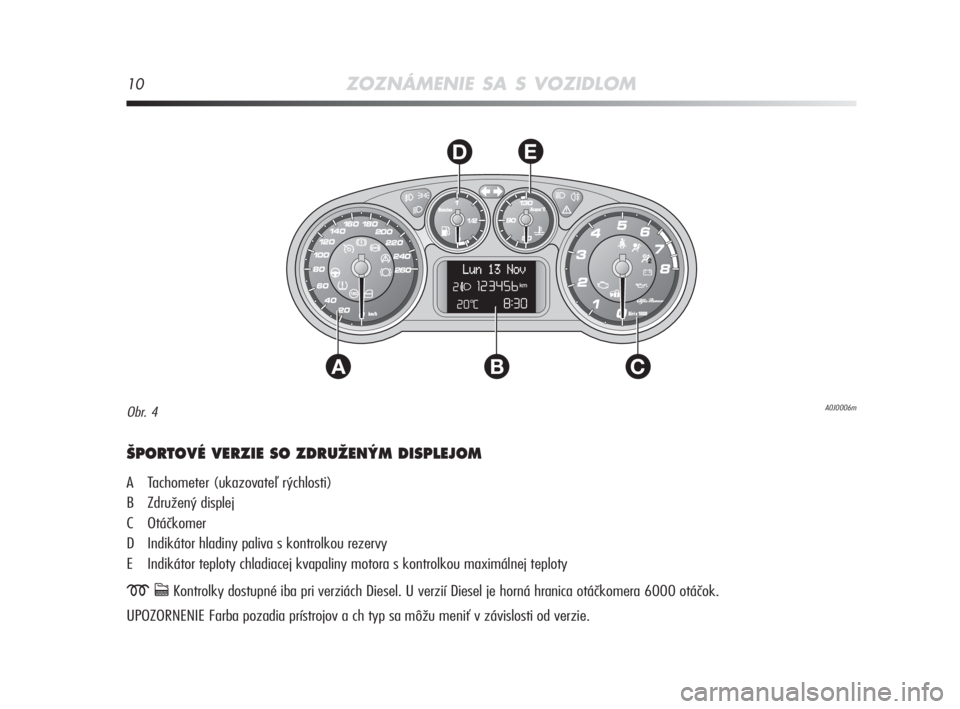

10ZOZNÁMENIE SA S VOZIDLOM
AC
DE
B
·PORTOVÉ VERZIE SO ZDRUÎEN¯M DISPLEJOM
A Tachometer (ukazovateľ rýchlosti)
B Združený displej
C Otáčkomer
D Indikátor hladiny paliva s kontrolkou rezervy
E Indikátor teploty chladiacej kvapaliny motora s kontrolkou maximálnej teploty
mcKontrolky dostupné iba pri verziách Diesel. U verzií Diesel je horná hranica otáčkomera 6000 otáčok.
UPOZORNENIE Farba pozadia prístrojov a ch typ sa môžu meniť v závislosti od verzie.
A0J0006mObr. 4
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 10
Page 12 of 250

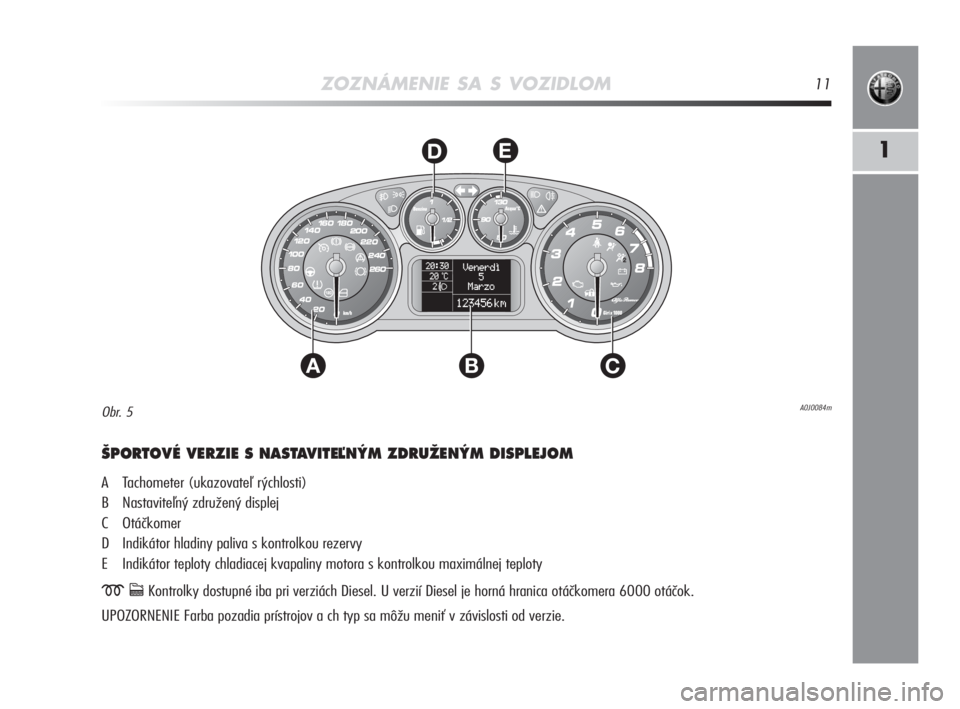

ZOZNÁMENIE SA S VOZIDLOM11
1
AC
DE
B
·PORTOVÉ VERZIE S NASTAVITEªN¯M ZDRUÎEN¯M DISPLEJOM
A Tachometer (ukazovateľ rýchlosti)
B Nastaviteľný združený displej
C Otáčkomer
D Indikátor hladiny paliva s kontrolkou rezervy
E Indikátor teploty chladiacej kvapaliny motora s kontrolkou maximálnej teploty
mcKontrolky dostupné iba pri verziách Diesel. U verzií Diesel je horná hranica otáčkomera 6000 otáčok.
UPOZORNENIE Farba pozadia prístrojov a ch typ sa môžu meniť v závislosti od verzie.
A0J0084mObr. 5
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 11
Page 13 of 250

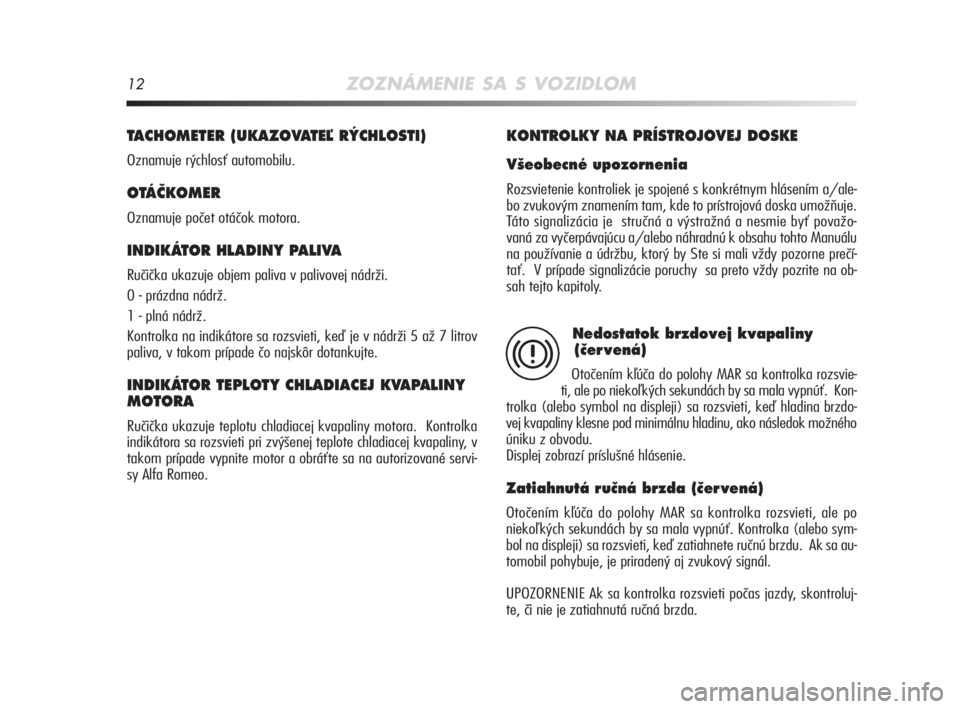

12ZOZNÁMENIE SA S VOZIDLOM
TACHOMETER (UKAZOVATEª R¯CHLOSTI)
Oznamuje rýchlosť automobilu.
OTÁâKOMER
Oznamuje počet otáčok motora.
INDIKÁTOR HLADINY PALIVA
Ručička ukazuje objem paliva v palivovej nádrži.
0 - prázdna nádrž.
1 - plná nádrž.
Kontrolka na indikátore sa rozsvieti, keď je v nádrži 5 až 7 litrov
paliva, v takom prípade čo najskôr dotankujte.
INDIKÁTOR TEPLOTY CHLADIACEJ KVAPALINY
MOTORA
Ručička ukazuje teplotu chladiacej kvapaliny motora. Kontrolka
indikátora sa rozsvieti pri zvýšenej teplote chladiacej kvapaliny, v
takom prípade vypnite motor a obráťte sa na autorizované servi-
sy Alfa Romeo.
KONTROLKY NA PRÍSTROJOVEJ DOSKE
V‰eobecné upozornenia
Rozsvietenie kontroliek je spojené s konkrétnym hlásením a/ale-
bo zvukovým znamením tam, kde to prístrojová doska umožňuje.
Táto signalizácia je stručná a výstražná a nesmie byť považo-
vaná za vyčerpávajúcu a/alebo náhradnú k obsahu tohto Manuálu
na používanie a údržbu, ktorý by Ste si mali vždy pozorne prečí-
tať. V prípade signalizácie poruchy sa preto vždy pozrite na ob-
sah tejto kapitoly.
Nedostatok brzdovej kvapaliny
(ãer vená)
Otočením kľúča do polohy MAR sa kontrolka rozsvie-
ti, ale po niekoľkých sekundách by sa mala vypnúť. Kon-
trolka (alebo symbol na displeji) sa rozsvieti, keď hladina brzdo-
vej kvapaliny klesne pod minimálnu hladinu, ako následok možného
úniku z obvodu.
Displej zobrazí príslušné hlásenie.
Zatiahnutá ruãná brzda (ãer vená)
Otočením kľúča do polohy MAR sa kontrolka rozsvieti, ale po
niekoľkých sekundách by sa mala vypnúť. Kontrolka (alebo sym-
bol na displeji) sa rozsvieti, keď zatiahnete ručnú brzdu. Ak sa au-
tomobil pohybuje, je priradený aj zvukový signál.
UPOZORNENIE Ak sa kontrolka rozsvieti počas jazdy, skontroluj-
te, či nie je zatiahnutá ručná brzda.
x
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 12
Page 14 of 250

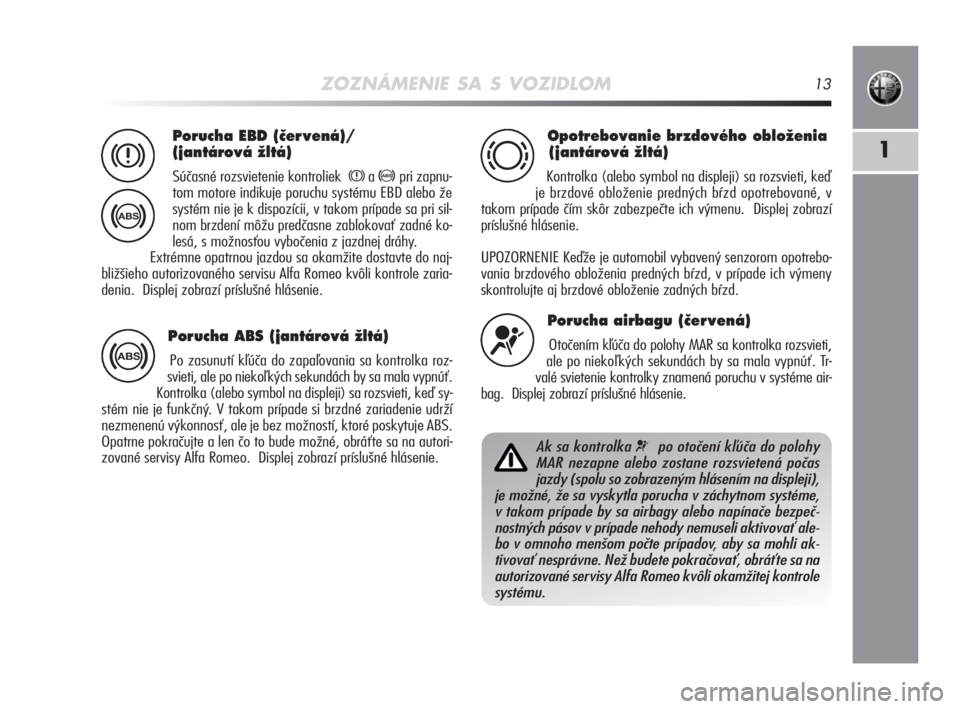

ZOZNÁMENIE SA S VOZIDLOM13
1
Porucha EBD (ãer vená)/
(jantárová Ïltá)
Súčasné rozsvietenie kontroliek xa >pri zapnu-
tom motore indikuje poruchu systému EBD alebo že
systém nie je k dispozícii, v takom prípade sa pri sil-
nom brzdení môžu predčasne zablokovať zadné ko-
lesá, s možnosťou vybočenia z jazdnej dráhy.
Extrémne opatrnou jazdou sa okamžite dostavte do naj-
bližšieho autorizovaného servisu Alfa Romeo kvôli kontrole zaria-
denia. Displej zobrazí príslušné hlásenie.x
>
Opotrebovanie brzdového obloÏenia
(jantárová Ïltá)
Kontrolka (alebo symbol na displeji) sa rozsvieti, keď
je brzdové obloženie predných bŕzd opotrebované, v
takom prípade čím skôr zabezpečte ich výmenu. Displej zobrazí
príslušné hlásenie.
UPOZORNENIE Keďže je automobil vybavený senzorom opotrebo-
vania brzdového obloženia predných bŕzd, v prípade ich výmeny
skontrolujte aj brzdové obloženie zadných bŕzd. d
Porucha ABS (jantárová Ïltá)
Po zasunutí kľúča do zapaľovania sa kontrolka roz-
svieti, ale po niekoľkých sekundách by sa mala vypnúť.
Kontrolka (alebo symbol na displeji) sa rozsvieti, keď sy-
stém nie je funkčný. V takom prípade si brzdné zariadenie udrží
nezmenenú výkonnosť, ale je bez možností, ktoré poskytuje ABS.
Opatrne pokračujte a len čo to bude možné, obráťte sa na autori-
zované servisy Alfa Romeo. Displej zobrazí príslušné hlásenie.>
Porucha airbagu (ãer vená)
Otočením kľúča do polohy MAR sa kontrolka rozsvieti,
ale po niekoľkých sekundách by sa mala vypnúť. Tr-
valé svietenie kontrolky znamená poruchu v systéme air-
bag. Displej zobrazí príslušné hlásenie.¬
Ak sa kontrolka ¬po otočení kľúča do polohy
MAR nezapne alebo zostane rozsvietená počas
jazdy (spolu so zobrazeným hlásením na displeji),
je možné, že sa vyskytla porucha v záchytnom systéme,
v takom prípade by sa airbagy alebo napínače bezpeč-
nostných pásov v prípade nehody nemuseli aktivovať ale-
bo v omnoho menšom počte prípadov, aby sa mohli ak-
tivovať nesprávne. Než budete pokračovať, obráťte sa na
autorizované servisy Alfa Romeo kvôli okamžitej kontrole
systému.
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 13
Page 15 of 250

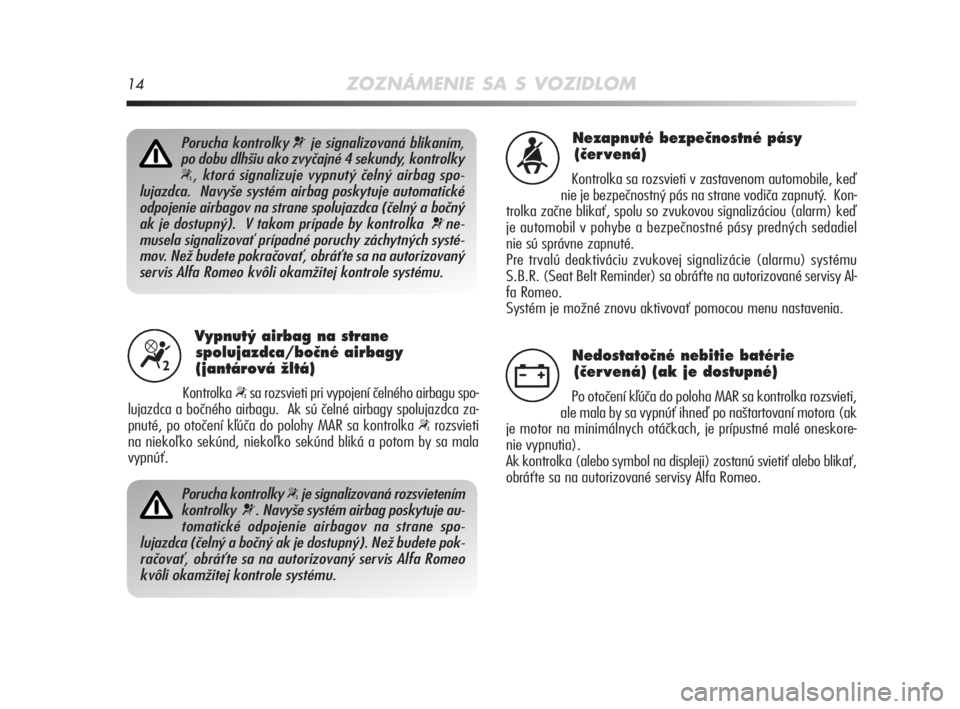

14ZOZNÁMENIE SA S VOZIDLOM
Vypnut˘ airbag na strane
spolujazdca/boãné airbagy
(jantárová Ïltá)
Kontrolka “sa rozsvieti pri vypojení čelného airbagu spo-
lujazdca a bočného airbagu. Ak sú čelné airbagy spolujazdca za-
pnuté, po otočení kľúča do polohy MAR sa kontrolka
“rozsvieti
na niekoľko sekúnd, niekoľko sekúnd bliká a potom by sa mala
vypnúť.
“
Porucha kontrolky “je signalizovaná rozsvietením
kontrolky
¬. Navyše systém airbag poskytuje au-
tomatické odpojenie airbagov na strane spo-
lujazdca (čelný a bočný ak je dostupný). Než budete pok-
račovať, obráťte sa na autorizovaný servis Alfa Romeo
kvôli okamžitej kontrole systému.
Nezapnuté bezpeãnostné pásy
(ãer vená)
Kontrolka sa rozsvieti v zastavenom automobile, keď
nie je bezpečnostný pás na strane vodiča zapnutý. Kon-
trolka začne blikať, spolu so zvukovou signalizáciou (alarm) keď
je automobil v pohybe a bezpečnostné pásy predných sedadiel
nie sú správne zapnuté.
Pre trvalú deaktiváciu zvukovej signalizácie (alarmu) systému
S.B.R. (Seat Belt Reminder) sa obráťte na autorizované servisy Al-
fa Romeo.
Systém je možné znovu aktivovať pomocou menu nastavenia. <
Nedostatoãné nebitie batérie
(ãer vená) (ak je dostupné)
Po otočení kľúča do poloha MAR sa kontrolka rozsvieti,
ale mala by sa vypnúť ihneď po naštartovaní motora (ak
je motor na minimálnych otáčkach, je prípustné malé oneskore-
nie vypnutia).
Ak kontrolka (alebo symbol na displeji) zostanú svietiť alebo blikať,
obráťte sa na autorizované servisy Alfa Romeo. w
Porucha kontrolky ¬je signalizovaná blikaním,
po dobu dlhšiu ako zvyčajné 4 sekundy, kontrolky
“, ktorá signalizuje vypnutý čelný airbag spo-
lujazdca. Navyše systém airbag poskytuje automatické
odpojenie airbagov na strane spolujazdca (čelný a bočný
ak je dostupný). V takom prípade by kontrolka
¬ne-
musela signalizovať prípadné poruchy záchytných systé-
mov. Než budete pokračovať, obráťte sa na autorizovaný
servis Alfa Romeo kvôli okamžitej kontrole systému.
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 14
Page 16 of 250

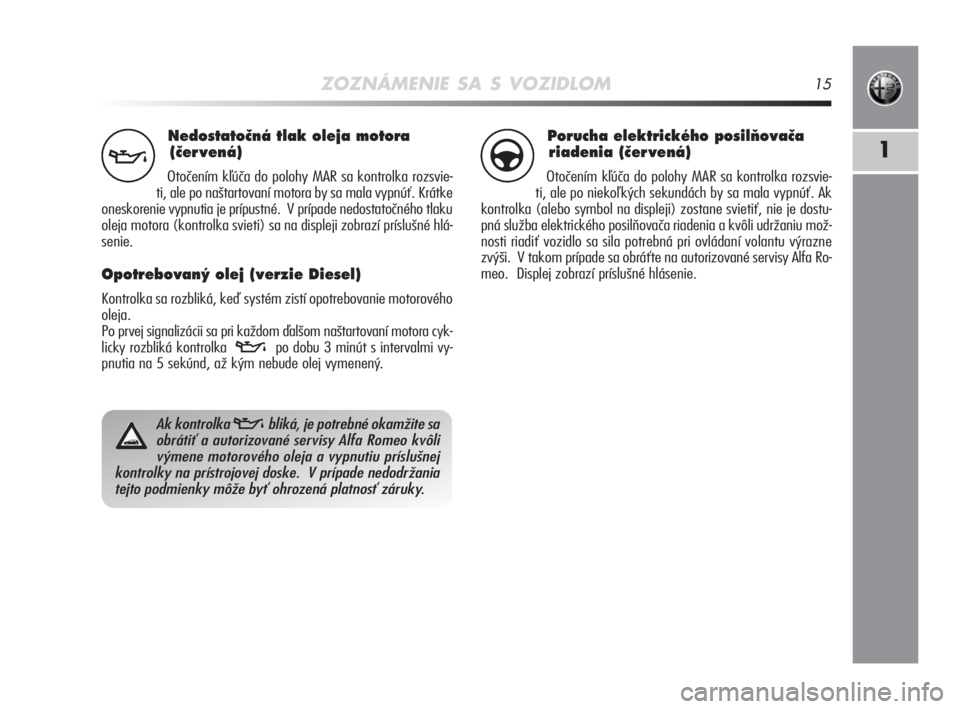

ZOZNÁMENIE SA S VOZIDLOM15
1
Nedostatoãná tlak oleja motora
(ãer vená)
Otočením kľúča do polohy MAR sa kontrolka rozsvie-
ti, ale po naštartovaní motora by sa mala vypnúť. Krátke
oneskorenie vypnutia je prípustné. V prípade nedostatočného tlaku
oleja motora (kontrolka svieti) sa na displeji zobrazí príslušné hlá-
senie.
Opotrebovan˘ olej (verzie Diesel)
Kontrolka sa rozbliká, keď systém zistí opotrebovanie motorového
oleja.
Po prvej signalizácii sa pri každom ďalšom naštartovaní motora cyk-
licky rozbliká kontrolka
vpo dobu 3 minút s intervalmi vy-
pnutia na 5 sekúnd, až kým nebude olej vymenený.
v
Ak kontrolka vbliká, je potrebné okamžite sa
obrátiť a autorizované servisy Alfa Romeo kvôli
výmene motorového oleja a vypnutiu príslušnej
kontrolky na prístrojovej doske. V prípade nedodržania
tejto podmienky môže byť ohrozená platnosť záruky.
Porucha elektrického posilÀovaãa
riadenia (ãer vená)
Otočením kľúča do polohy MAR sa kontrolka rozsvie-
ti, ale po niekoľkých sekundách by sa mala vypnúť. Ak
kontrolka (alebo symbol na displeji) zostane svietiť, nie je dostu-
pná služba elektrického posilňovača riadenia a kvôli udržaniu mož-
nosti riadiť vozidlo sa sila potrebná pri ovládaní volantu výrazne
zvýši. V takom prípade sa obráťte na autorizované servisy Alfa Ro-
meo. Displej zobrazí príslušné hlásenie.g
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 15
Page 17 of 250

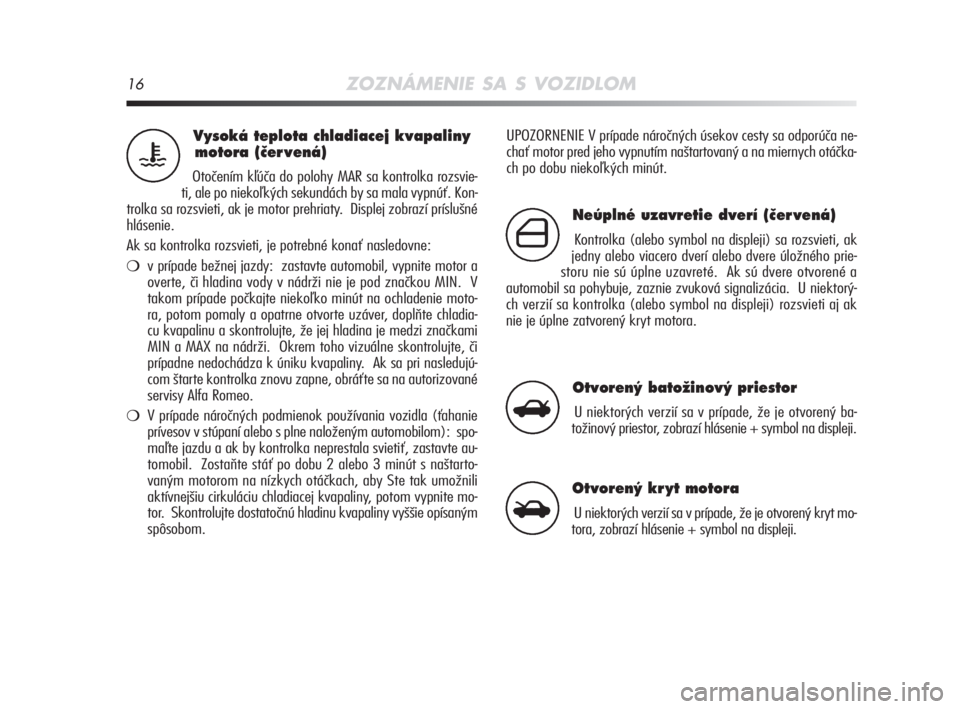

16ZOZNÁMENIE SA S VOZIDLOM
UPOZORNENIE V prípade náročných úsekov cesty sa odporúča ne-
chať motor pred jeho vypnutím naštartovaný a na miernych otáčka-
ch po dobu niekoľkých minút. Vysoká teplota chladiacej kvapaliny
motora (ãer vená)
Otočením kľúča do polohy MAR sa kontrolka rozsvie-
ti, ale po niekoľkých sekundách by sa mala vypnúť. Kon-
trolka sa rozsvieti, ak je motor prehriaty. Displej zobrazí príslušné
hlásenie.
Ak sa kontrolka rozsvieti, je potrebné konať nasledovne:
v prípade bežnej jazdy: zastavte automobil, vypnite motor a
overte, či hladina vody v nádrži nie je pod značkou MIN. V
takom prípade počkajte niekoľko minút na ochladenie moto-
ra, potom pomaly a opatrne otvorte uzáver, doplňte chladia-
cu kvapalinu a skontrolujte, že jej hladina je medzi značkami
MIN a MAX na nádrži. Okrem toho vizuálne skontrolujte, či
prípadne nedochádza k úniku kvapaliny. Ak sa pri nasledujú-
com štarte kontrolka znovu zapne, obráťte sa na autorizované
servisy Alfa Romeo.
V prípade náročných podmienok používania vozidla (ťahanie
prívesov v stúpaní alebo s plne naloženým automobilom): spo-
maľte jazdu a ak by kontrolka neprestala svietiť, zastavte au-
tomobil. Zostaňte stáť po dobu 2 alebo 3 minút s naštarto-
vaným motorom na nízkych otáčkach, aby Ste tak umožnili
aktívnejšiu cirkuláciu chladiacej kvapaliny, potom vypnite mo-
tor. Skontrolujte dostatočnú hladinu kvapaliny vyššie opísaným
spôsobom.
u
Neúplné uzavretie dverí (ãer vená)
Kontrolka (alebo symbol na displeji) sa rozsvieti, ak
jedny alebo viacero dverí alebo dvere úložného prie-
storu nie sú úplne uzavreté. Ak sú dvere otvorené a
automobil sa pohybuje, zaznie zvuková signalizácia. U niektorý-
ch verzií sa kontrolka (alebo symbol na displeji) rozsvieti aj ak
nie je úplne zatvorený kryt motora. ´
Otvoren˘ batoÏinov˘ priestor
U niektorých verzií sa v prípade, že je otvorený ba-
tožinový priestor, zobrazí hlásenie + symbol na displeji. R
Otvoren˘ kr yt motora
U niektorých verzií sa v prípade, že je otvorený kryt mo-
tora, zobrazí hlásenie + symbol na displeji.S
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 16
Page 18 of 250

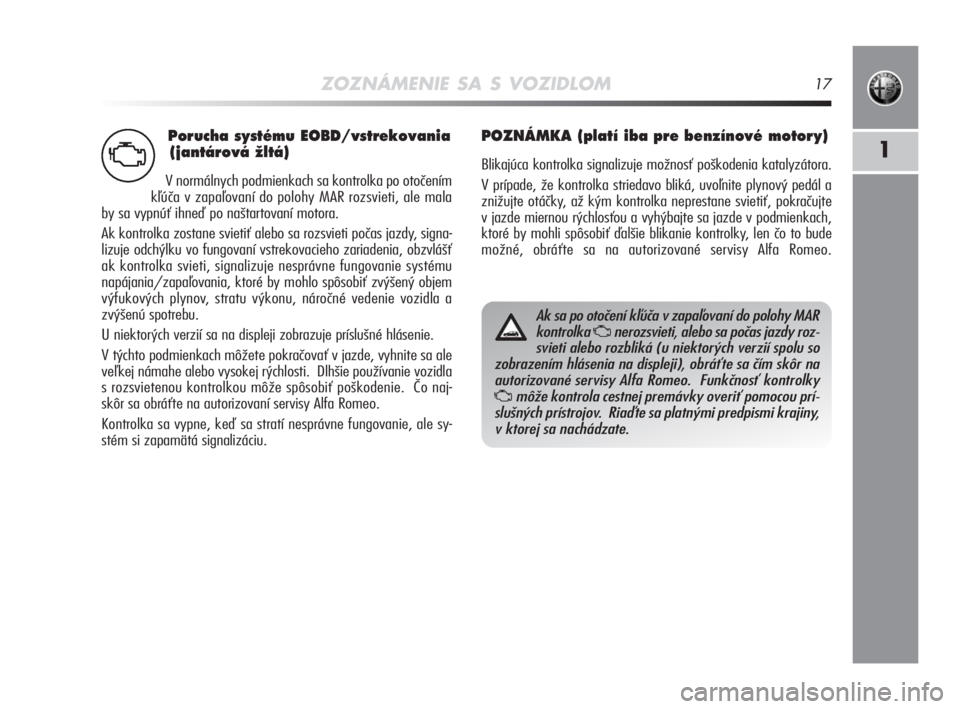

Porucha systému EOBD/vstrekovania
(jantárová Ïltá)
V normálnych podmienkach sa kontrolka po otočením
kľúča v zapaľovaní do polohy MAR rozsvieti, ale mala
by sa vypnúť ihneď po naštartovaní motora.
Ak kontrolka zostane svietiť alebo sa rozsvieti počas jazdy, signa-
lizuje odchýlku vo fungovaní vstrekovacieho zariadenia, obzvlášť
ak kontrolka svieti, signalizuje nesprávne fungovanie systému
napájania/zapaľovania, ktoré by mohlo spôsobiť zvýšený objem
výfukových plynov, stratu výkonu, náročné vedenie vozidla a
zvýšenú spotrebu.
U niektorých verzií sa na displeji zobrazuje príslušné hlásenie.
V týchto podmienkach môžete pokračovať v jazde, vyhnite sa ale
veľkej námahe alebo vysokej rýchlosti. Dlhšie používanie vozidla
s rozsvietenou kontrolkou môže spôsobiť poškodenie. Čo naj-
skôr sa obráťte na autorizovaní servisy Alfa Romeo.
Kontrolka sa vypne, keď sa stratí nesprávne fungovanie, ale sy-
stém si zapamätá signalizáciu.
POZNÁMKA (platí iba pre benzínové motor y)
Blikajúca kontrolka signalizuje možnosť poškodenia katalyzátora.
V prípade, že kontrolka striedavo bliká, uvoľnite plynový pedál a
znižujte otáčky, až kým kontrolka neprestane svietiť, pokračujte
v jazde miernou rýchlosťou a vyhýbajte sa jazde v podmienkach,
ktoré by mohli spôsobiť ďalšie blikanie kontrolky, len čo to bude
možné, obráťte sa na autorizované servisy Alfa Romeo.
ZOZNÁMENIE SA S VOZIDLOM17
1U
Ak sa po otočení kľúča v zapaľovaní do polohy MAR
kontrolka
Unerozsvieti, alebo sa počas jazdy roz-
svieti alebo rozbliká (u niektorých verzií spolu so
zobrazením hlásenia na displeji), obráťte sa čím skôr na
autorizované servisy Alfa Romeo. Funkčnosť kontrolky
Umôže kontrola cestnej premávky overiť pomocou prí-
slušných prístrojov. Riaďte sa platnými predpismi krajiny,
v ktorej sa nachádzate.
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 17
Page 19 of 250
18ZOZNÁMENIE SA S VOZIDLOM
Systém VDC (ak je dostupn˘)
(jantárová Ïltá)
Otočením kľúča do polohy MAR sa kontrolka rozsvie-
ti, ale po niekoľkých sekundách by sa mala vypnúť. Ak
sa kontrolka nevypne alebo sa rozsvieti počas jazdy, obráťte sa
na autorizované servisy Alfa Romeo. U niektorých verzií sa na di-
spleji zobrazuje príslušné hlásenie. Blikanie kontrolky počas jazdy
oznamuje činnosť systému VDC.
Porucha ASR
Otočením kľúča do polohy MAR sa kontrolka rozsvieti, ale po
niekoľkých sekundách by sa mala vypnúť. Ak sa kontrolka nevy-
pne alebo sa rozsvieti počas jazdy, obráťte sa na autorizované
servisy Alfa Romeo. U niektorých verzií sa na displeji zobrazuje prí-
slušné hlásenie.
Blikanie kontrolky počas jazdy oznamuje činnosť systému ASR.
Porucha Hill Holder
Kontrolka sa rozsvieti, u niektorých verzií spolu so zobrazením sym-
bolu
*a hlásením na displeji, v prípade poruchy systému Hill
Holder. V takom prípade sa obráťte na autorizované servisy Alfa
Romeo.
á
Porucha systému Alfa Romeo CODE/
Porucha alarmu (Ak je dostupn˘)
(jantárová Ïltá)
Kontrolka (alebo symbol na displeji) sa rozsvieti (u niek-
torých verzií spolu so zobrazením hlásenia na displeji) pri signa-
lizácii poruchy systému Alfa Romeo CODE alebo alarmu (ak je do-
stupný): V takom prípade sa čo najskôr obráťte na autorizované
servisy Alfa Romeo.
Pokus o násilné preniknutie
Blikanie kontrolky alebo u niektorých verzií rozsvietenie symbolu
na displeji (spolu so zobrazením hlásenia) signalizuje pokus o ná-
silné vniknutie do vozidla. Len čo to bude možné, obráť sa na
autorizované servisy Alfa Romeo.
Y
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 18
Page 20 of 250
ZOZNÁMENIE SA S VOZIDLOM19
1
Predzohriatie svieãok
(verzie Diesel) (jantárová Ïltá)
Po otočení kľúča do polohy MAR sa kontrolka rozsvieti
a vypne sa, keď sviečky dosiahnu určenú teplotu. Môže-
te naštartovať motor ihneď po vypnutí kontrolky.
UPOZORNENIE V podmienkach miernych alebo zvýšených teplôt
okolia nie je rozsvietenie kontrolky takmer možné zachytiť.
Porucha predzohrievania svieãok
(verzie Diesel)
Blikanie kontrolky (u niektorých verzií spolu so zobrazením hláse-
nia na displeji) oznamuje poruchu na zariadení predzohrievania
sviečok. Čím skôr sa obráťte na autorizované servisy Alfa Romeo
kvôli odstráneniu poruchy.
m
PrítomnosÈ vody v naftovom filtri
(verzie Diesel) (jantárová Ïltá)
Kontrolka sa rozsvieti počas jazdy (spolu so zobrazením
hlásenia na displeji) aby oznámila prítomnosť vody v naf-
tovom filtri. c
Prítomnosť vody v napájacom obvode môže vy-
volať závažné poškodenie systému vstrekovania
a spôsobiť nepravidelnosť vo fungovaní motora.
V prípade, že sa kontrolka
cna prístrojovej doske roz-
svieti (spolu so zobrazením hlásenia na displeji), čo naj-
skôr sa obráťte na autorizované servisy Alfa Romeo kvô-
li vyčisteniu. Ak sa táto signalizácia objaví ihneď po do-
tankovaní, je možné, že do nádrže vošla voda: v takom
prípade okamžite vypnite motor a kontaktujte autorizo-
vané servisy Alfa Romeo.
001-126 Alfa SL MiTo 1-10-2008 16:09 Pagina 19
