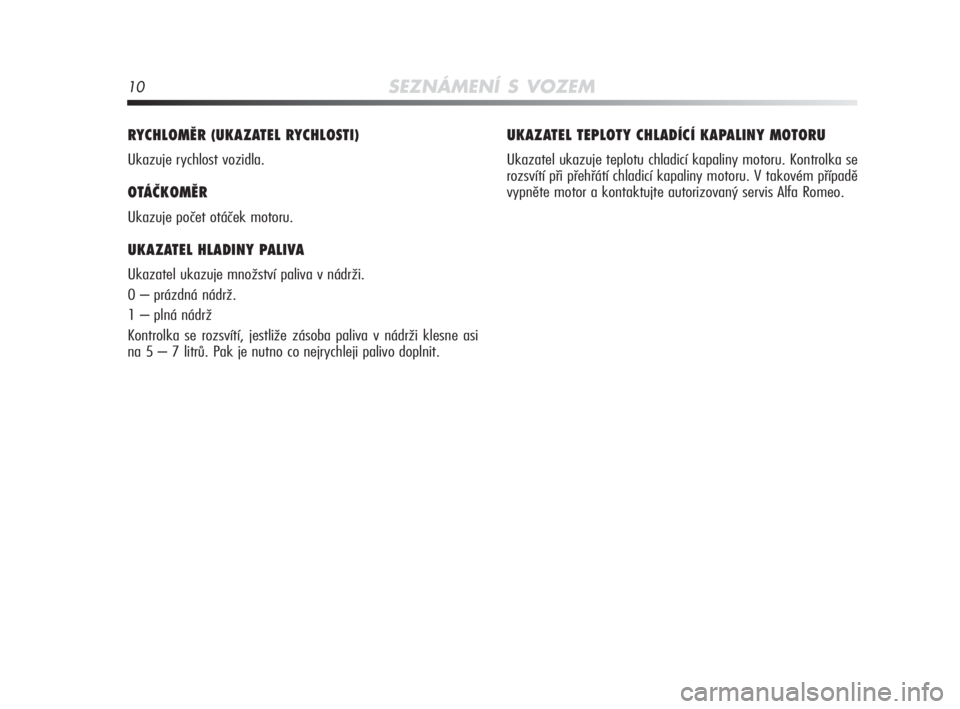

10SEZNÁMENÍ S VOZEM
RYCHLOMĚR (UKAZATEL RYCHLOSTI)
Ukazuje rychlost vozidla.
OTÁČKOMĚR
Ukazuje počet otáček motoru.
UKAZATEL HLADINY PALIVA
Ukazatel ukazuje množství paliva v nádrži.
0 – prázdná nádrž.
1 – plná nádrž
Kontrolka se rozsvítí, jestliže zásoba paliva v nádrži klesne asi
na 5 – 7 litrů. Pak je nutno co nejrychleji palivo doplnit.
UKAZATEL TEPLOTY CHLADÍCÍ KAPALINY MOTORU
Ukazatel ukazuje teplotu chladicí kapaliny motoru. Kontrolka se
rozsvítí při přehřátí chladicí kapaliny motoru. V takovém případě
vypněte motor a kontaktujte autorizovaný servis Alfa Romeo.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 10
Page 12 of 262
SEZNÁMENÍ S VOZEM11
1

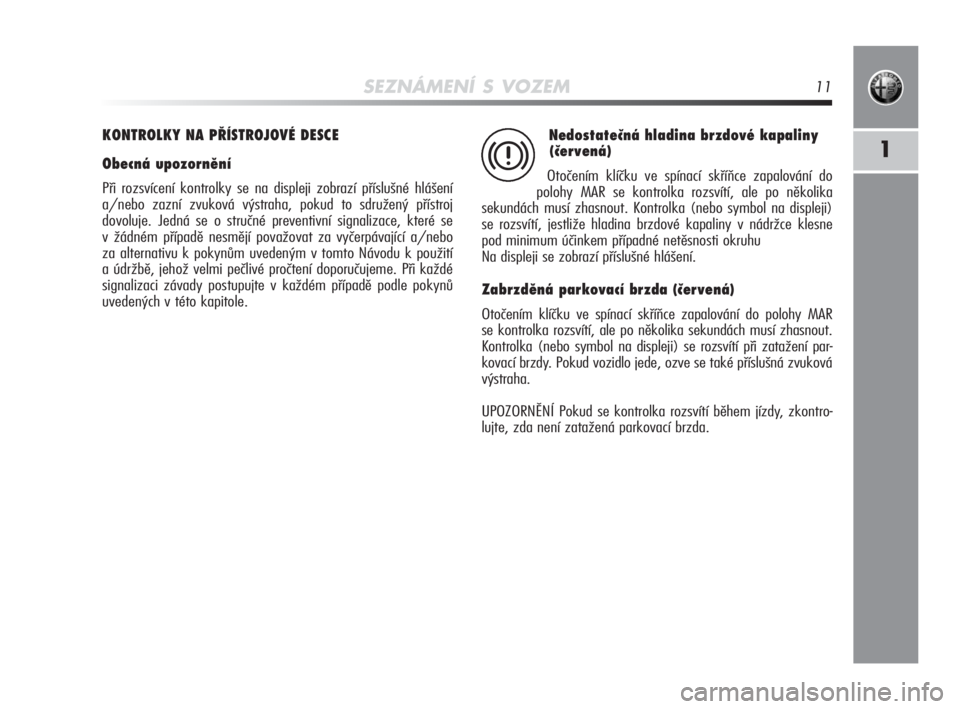

KONTROLKY NA PŘÍSTROJOVÉ DESCE
Obecná upozornění
Při rozsvícení kontrolky se na displeji zobrazí příslušné hlášení
a/nebo zazní zvuková výstraha, pokud to sdružený přístroj
dovoluje. Jedná se o stručné preventivní signalizace, které se
v žádném případě nesmějí považovat za vyčerpávající a/nebo
za alternativu k pokynům uvedeným v tomto Návodu k použití
a údržbě, jehož velmi pečlivé pročtení doporučujeme. Při každé
signalizaci závady postupujte v každém případě podle pokynů
uvedených v této kapitole.
Nedostatečná hladina brzdové kapaliny
(červená)
Otočením klíčku ve spínací skříňce zapalování do
polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout. Kontrolka (nebo symbol na displeji)
se rozsvítí, jestliže hladina brzdové kapaliny v nádržce klesne
pod minimum účinkem případné netěsnosti okruhu
Na displeji se zobrazí příslušné hlášení.
Zabrzděná parkovací brzda (červená)
Otočením klíčku ve spínací skříňce zapalování do polohy MAR
se kontrolka rozsvítí, ale po několika sekundách musí zhasnout.
Kontrolka (nebo symbol na displeji) se rozsvítí při zatažení par-
kovací brzdy. Pokud vozidlo jede, ozve se také příslušná zvuková
výstraha.
UPOZORNĚNÍ Pokud se kontrolka rozsvítí během jízdy, zkontro-
lujte, zda není zatažená parkovací brzda.
x
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 11
Page 13 of 262
12SEZNÁMENÍ S VOZEM

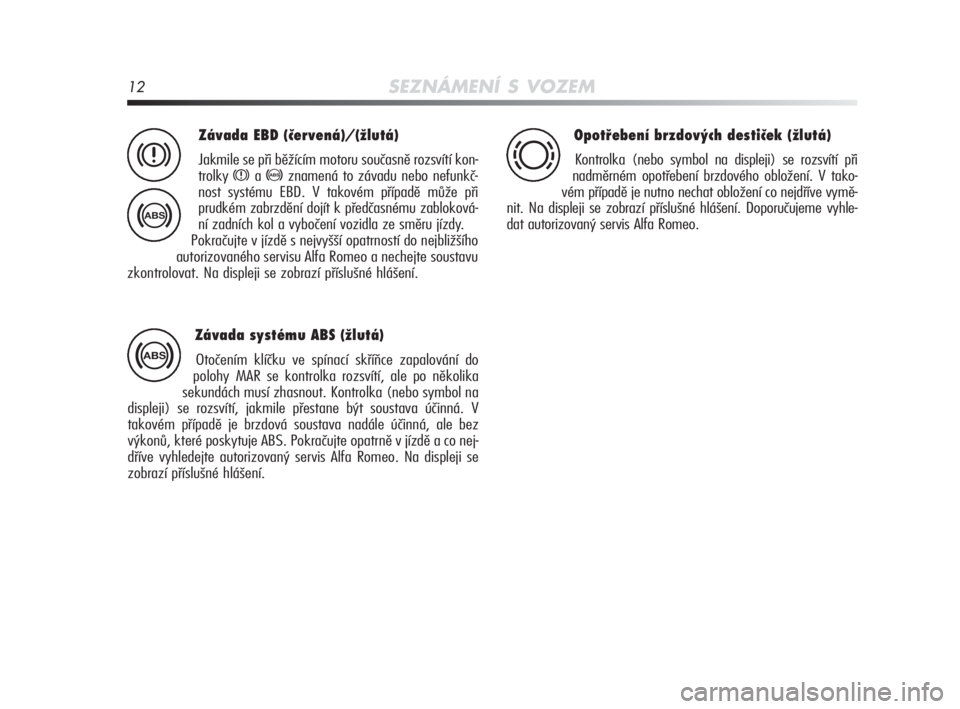

Závada EBD (červená)/(žlutá)
Jakmile se při běžícím motoru současně rozsvítí kon-
trolky
xa>znamená to závadu nebo nefunkč-
nost systému EBD. V takovém případě může při
prudkém zabrzdění dojít k předčasnému zabloková-
ní zadních kol a vybočení vozidla ze směru jízdy.
Pokračujte v jízdě s nejvyšší opatrností do nejbližšího
autorizovaného servisu Alfa Romeo a nechejte soustavu
zkontrolovat. Na displeji se zobrazí příslušné hlášení.x
>
Opotřebení brzdových destiček (žlutá)
Kontrolka (nebo symbol na displeji) se rozsvítí při
nadměrném opotřebení brzdového obložení. V tako-
vém případě je nutno nechat obložení co nejdříve vymě-
nit. Na displeji se zobrazí příslušné hlášení. Doporučujeme vyhle-
dat autorizovaný servis Alfa Romeo. d
Závada systému ABS (žlutá)
Otočením klíčku ve spínací skříňce zapalování do
polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout. Kontrolka (nebo symbol na
displeji) se rozsvítí, jakmile přestane být soustava účinná. V
takovém případě je brzdová soustava nadále účinná, ale bez
výkonů, které poskytuje ABS. Pokračujte opatrně v jízdě a co nej-
dříve vyhledejte autorizovaný servis Alfa Romeo. Na displeji se
zobrazí příslušné hlášení.>
001-130 Alfa MiTo CS 3ed 15-02-2010 11:12 Pagina 12
Page 14 of 262
SEZNÁMENÍ S VOZEM13
1

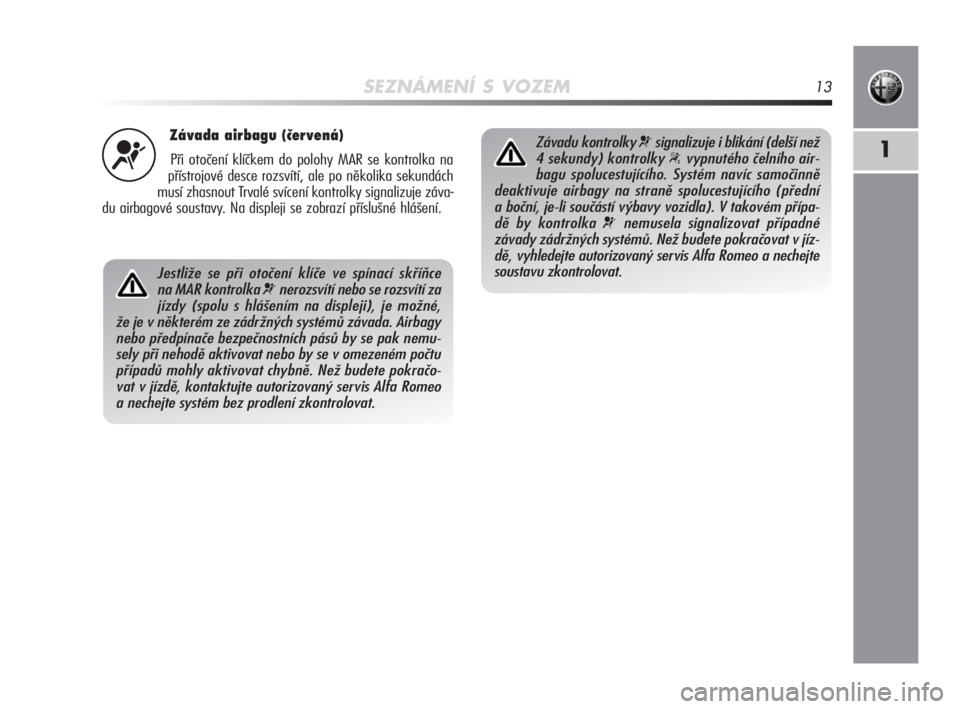

Závada airbagu (červená)
Při otočení klíčkem do polohy MAR se kontrolka na
přístrojové desce rozsvítí, ale po několika sekundách
musí zhasnout Trvalé svícení kontrolky signalizuje záva-
du airbagové soustavy. Na displeji se zobrazí příslušné hlášení.¬
Jestliže se při otočení klíče ve spínací skříňce
na MAR kontrolka
¬nerozsvítí nebo se rozsvítí za
jízdy (spolu s hlášením na displeji), je možné,
že je v některém ze zádržných systémů závada. Airbagy
nebo předpínače bezpečnostních pásů by se pak nemu-
sely při nehodě aktivovat nebo by se v omezeném počtu
případů mohly aktivovat chybně. Než budete pokračo-
vat v jízdě, kontaktujte autorizovaný servis Alfa Romeo
a nechejte systém bez prodlení zkontrolovat.
Závadu kontrolky ¬signalizuje i blikání (delší než
4 sekundy) kontrolky
“vypnutého čelního air-
bagu spolucestujícího. Systém navíc samočinně
deaktivuje airbagy na straně spolucestujícího (přední
a boční, je-li součástí výbavy vozidla). V takovém přípa-
dě by kontrolka
¬nemusela signalizovat případné
závady zádržných systémů. Než budete pokračovat v jíz-
dě, vyhledejte autorizovaný servis Alfa Romeo a nechejte
soustavu zkontrolovat.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 13
Page 15 of 262

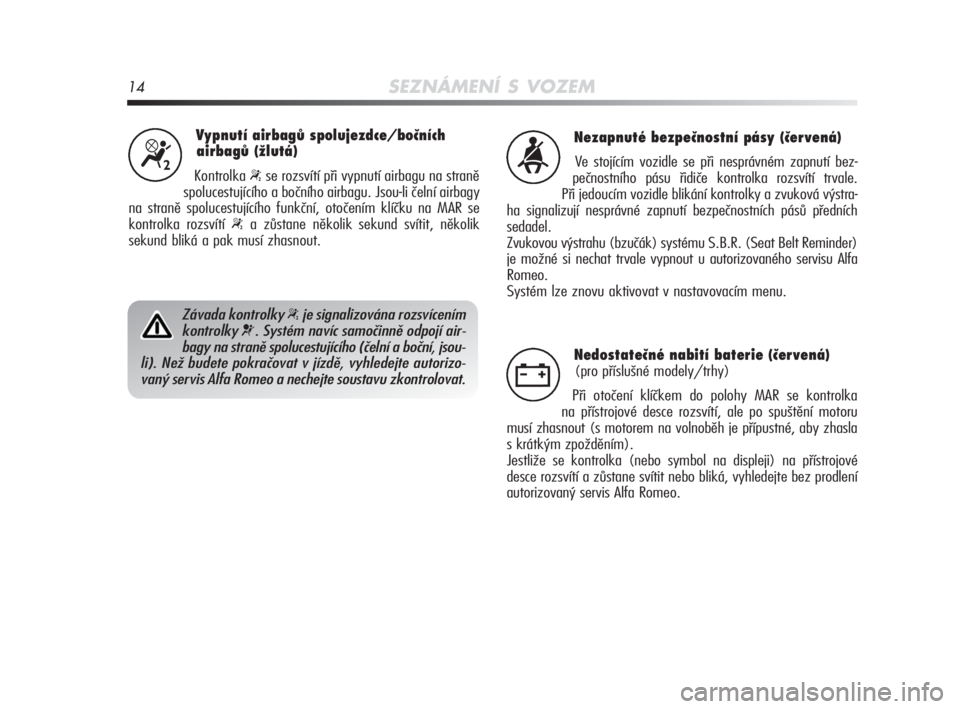

14SEZNÁMENÍ S VOZEM
Vypnutí airbagů spolujezdce/bočních
airbagů (žlutá)
Kontrolka “se rozsvítí při vypnutí airbagu na straně
spolucestujícího a bočního airbagu. Jsou-li čelní airbagy
na straně spolucestujícího funkční, otočením klíčku na MAR se
kontrolka rozsvítí
“a zůstane několik sekund svítit, několik
sekund bliká a pak musí zhasnout.
“
Závada kontrolky “je signalizována rozsvícením
kontrolky
¬. Systém navíc samočinně odpojí air-
bagy na straně spolucestujícího (čelní a boční, jsou-
li). Než budete pokračovat v jízdě, vyhledejte autorizo-
vaný servis Alfa Romeo a nechejte soustavu zkontrolovat.
Nezapnuté bezpečnostní pásy (červená)
Ve stojícím vozidle se při nesprávném zapnutí bez-
pečnostního pásu řidiče kontrolka rozsvítí trvale.
Při jedoucím vozidle blikání kontrolky a zvuková výstra-
ha signalizují nesprávné zapnutí bezpečnostních pásů předních
sedadel.
Zvukovou výstrahu (bzučák) systému S.B.R. (Seat Belt Reminder)
je možné si nechat trvale vypnout u autorizovaného servisu Alfa
Romeo.
Systém lze znovu aktivovat v nastavovacím menu.<
Nedostatečné nabití baterie (červená)
(pro příslušné modely/trhy)
Při otočení klíčkem do polohy MAR se kontrolka
na přístrojové desce rozsvítí, ale po spuštění motoru
musí zhasnout (s motorem na volnoběh je přípustné, aby zhasla
s krátkým zpožděním).
Jestliže se kontrolka (nebo symbol na displeji) na přístrojové
desce rozsvítí a zůstane svítit nebo bliká, vyhledejte bez prodlení
autorizovaný servis Alfa Romeo.w
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 14
Page 16 of 262
SEZNÁMENÍ S VOZEM15
1

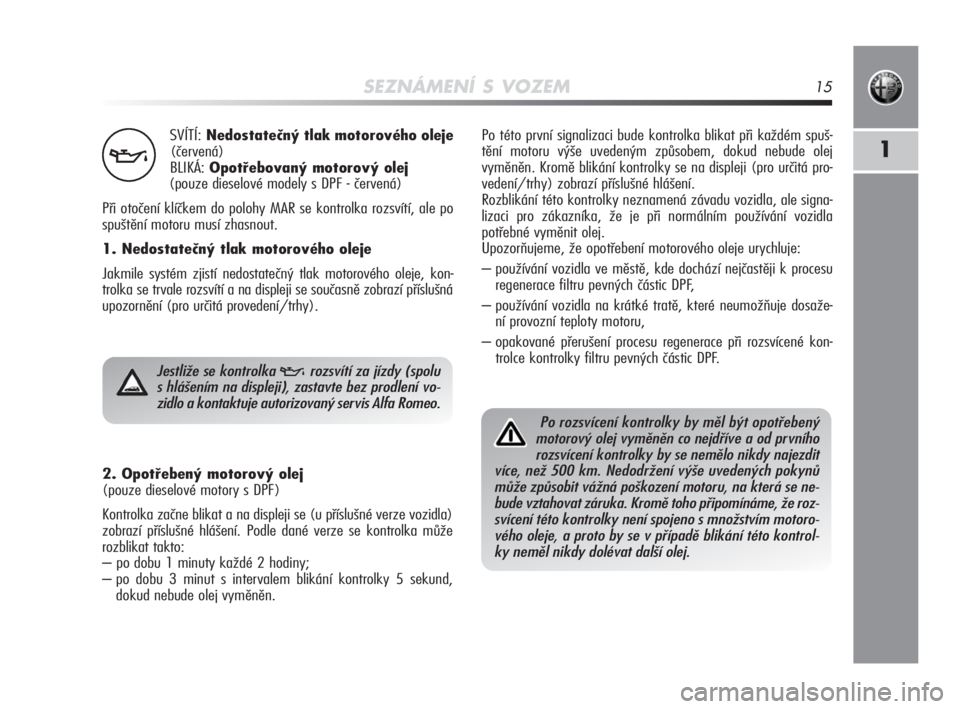

SVÍTÍ:Nedostatečný tlak motorového oleje
(červená)
BLIKÁ: Opotřebovaný motorový olej
(pouze dieselové modely s DPF - červená)
Při otočení klíčkem do polohy MAR se kontrolka rozsvítí, ale po
spuštění motoru musí zhasnout.
1. Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového oleje, kon-
trolka se trvale rozsvítí a na displeji se současně zobrazí příslušná
upozornění (pro určitá provedení/trhy).
v
Jestliže se kontrolka vrozsvítí za jízdy (spolu
s hlášením na displeji), zastavte bez prodlení vo-
zidlo a kontaktuje autorizovaný servis Alfa Romeo.
2. Opotřebený motorový olej
(pouze dieselové motory s DPF)
Kontrolka začne blikat a na displeji se (u příslušné verze vozidla)
zobrazí příslušné hlášení. Podle dané verze se kontrolka může
rozblikat takto:
– po dobu 1 minuty každé 2 hodiny;
– po dobu 3 minut s intervalem blikání kontrolky 5 sekund,
dokud nebude olej vyměněn.Po této první signalizaci bude kontrolka blikat při každém spuš-
tění motoru výše uvedeným způsobem, dokud nebude olej
vyměněn. Kromě blikání kontrolky se na displeji (pro určitá pro-
vedení/trhy) zobrazí příslušné hlášení.
Rozblikání této kontrolky neznamená závadu vozidla, ale signa-
lizaci pro zákazníka, že je při normálním používání vozidla
potřebné vyměnit olej.
Upozorňujeme, že opotřebení motorového oleje urychluje:
– používání vozidla ve městě, kde dochází nejčastěji k procesu
regenerace filtru pevných částic DPF,
– používání vozidla na krátké tratě, které neumožňuje dosaže-
ní provozní teploty motoru,
– opakované přerušení procesu regenerace při rozsvícené kon-
trolce kontrolky filtru pevných částic DPF.
Po rozsvícení kontrolky by měl být opotřebený
motorový olej vyměněn co nejdříve a od prvního
rozsvícení kontrolky by se nemělo nikdy najezdit
více, než 500 km. Nedodržení výše uvedených pokynů
může způsobit vážná poškození motoru, na která se ne-
bude vztahovat záruka. Kromě toho připomínáme, že roz-
svícení této kontrolky není spojeno s množstvím motoro-
vého oleje, a proto by se v případě blikání této kontrol-
ky neměl nikdy dolévat další olej.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 15
Page 17 of 262
16SEZNÁMENÍ S VOZEM

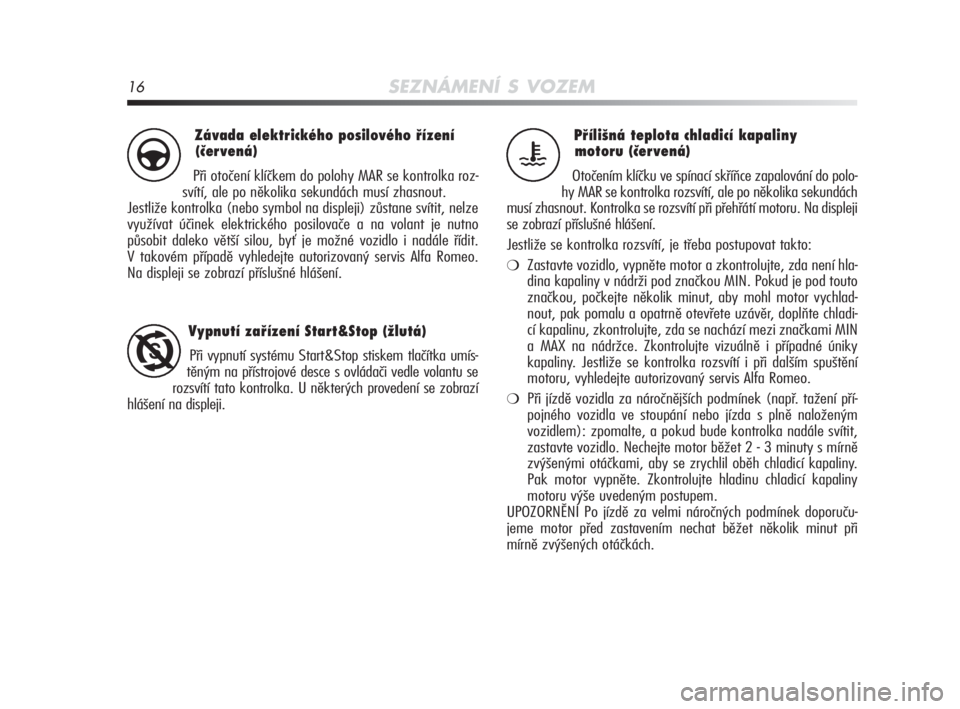

Přílišná teplota chladicí kapaliny
motoru (červená)
Otočením klíčku ve spínací skříňce zapalování do polo-
hy MAR se kontrolka rozsvítí, ale po několika sekundách
musí zhasnout. Kontrolka se rozsvítí při přehřátí motoru. Na displeji
se zobrazí příslušné hlášení.
Jestliže se kontrolka rozsvítí, je třeba postupovat takto:
❍Zastavte vozidlo, vypněte motor a zkontrolujte, zda není hla-
dina kapaliny v nádrži pod značkou MIN. Pokud je pod touto
značkou, počkejte několik minut, aby mohl motor vychlad-
nout, pak pomalu a opatrně otevřete uzávěr, doplňte chladi-
cí kapalinu, zkontrolujte, zda se nachází mezi značkami MIN
a MAX na nádržce. Zkontrolujte vizuálně i případné úniky
kapaliny. Jestliže se kontrolka rozsvítí i při dalším spuštění
motoru, vyhledejte autorizovaný servis Alfa Romeo.
❍Při jízdě vozidla za náročnějších podmínek (např. tažení pří-
pojného vozidla ve stoupání nebo jízda s plně naloženým
vozidlem): zpomalte, a pokud bude kontrolka nadále svítit,
zastavte vozidlo. Nechejte motor běžet 2 - 3 minuty s mírně
zvýšenými otáčkami, aby se zrychlil oběh chladicí kapaliny.
Pak motor vypněte. Zkontrolujte hladinu chladicí kapaliny
motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek doporuču-
jeme motor před zastavením nechat běžet několik minut při
mírně zvýšených otáčkách.
u
Závada elektrického posilového řízení
(červená)
Při otočení klíčkem do polohy MAR se kontrolka roz-
svítí, ale po několika sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji) zůstane svítit, nelze
využívat účinek elektrického posilovače a na volant je nutno
působit daleko větší silou, byť je možné vozidlo i nadále řídit.
V takovém případě vyhledejte autorizovaný servis Alfa Romeo.
Na displeji se zobrazí příslušné hlášení.g
Vypnutí zařízení Start&Stop (žlutá)
Při vypnutí systému Start&Stop stiskem tlačítka umís-
těným na přístrojové desce s ovládači vedle volantu se
rozsvítí tato kontrolka. U některých provedení se zobrazí
hlášení na displeji.T
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 16
Page 18 of 262

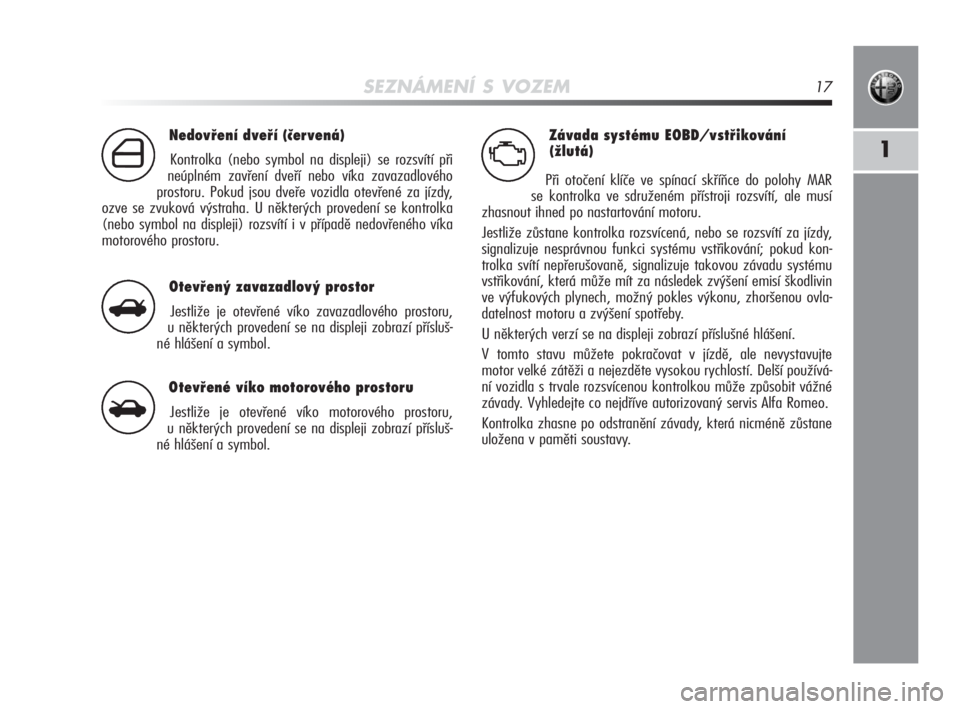

Závada systému EOBD/vstřikování
(žlutá)
Při otočení klíče ve spínací skříňce do polohy MAR
se kontrolka ve sdruženém přístroji rozsvítí, ale musí
zhasnout ihned po nastartování motoru.
Jestliže zůstane kontrolka rozsvícená, nebo se rozsvítí za jízdy,
signalizuje nesprávnou funkci systému vstřikování; pokud kon-
trolka svítí nepřerušovaně, signalizuje takovou závadu systému
vstřikování, která může mít za následek zvýšení emisí škodlivin
ve výfukových plynech, možný pokles výkonu, zhoršenou ovla-
datelnost motoru a zvýšení spotřeby.
U některých verzí se na displeji zobrazí příslušné hlášení.
V tomto stavu můžete pokračovat v jízdě, ale nevystavujte
motor velké zátěži a nejezděte vysokou rychlostí. Delší používá-
ní vozidla s trvale rozsvícenou kontrolkou může způsobit vážné
závady. Vyhledejte co nejdříve autorizovaný servis Alfa Romeo.
Kontrolka zhasne po odstranění závady, která nicméně zůstane
uložena v paměti soustavy.
SEZNÁMENÍ S VOZEM17
1
Nedovření dveří (červená)
Kontrolka (nebo symbol na displeji) se rozsvítí při
neúplném zavření dveří nebo víka zavazadlového
prostoru. Pokud jsou dveře vozidla otevřené za jízdy,
ozve se zvuková výstraha. U některých provedení se kontrolka
(nebo symbol na displeji) rozsvítí i v případě nedovřeného víka
motorového prostoru.´
Otevřený zavazadlový prostor
Jestliže je otevřené víko zavazadlového prostoru,
u některých provedení se na displeji zobrazí přísluš-
né hlášení a symbol.R
Otevřené víko motorového prostoru
Jestliže je otevřené víko motorového prostoru,
u některých provedení se na displeji zobrazí přísluš-
né hlášení a symbol.S
U
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 17
Page 19 of 262

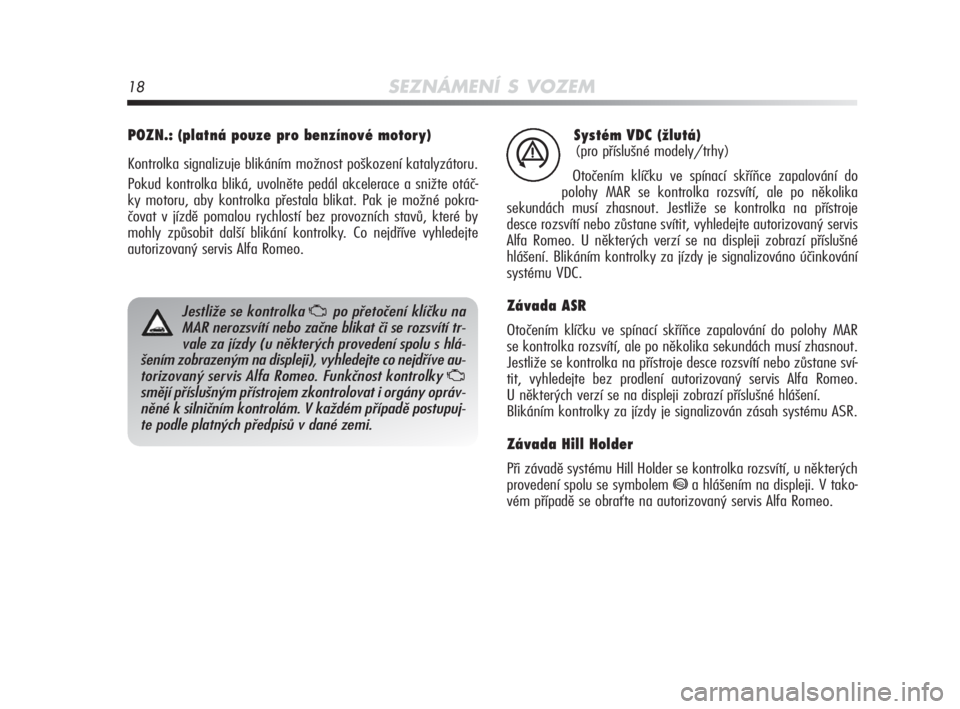

18SEZNÁMENÍ S VOZEM
Systém VDC (žlutá)
(pro příslušné modely/trhy)
Otočením klíčku ve spínací skříňce zapalování do
polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout. Jestliže se kontrolka na přístroje
desce rozsvítí nebo zůstane svítit, vyhledejte autorizovaný servis
Alfa Romeo. U některých verzí se na displeji zobrazí příslušné
hlášení. Blikáním kontrolky za jízdy je signalizováno účinkování
systému VDC.
Závada ASR
Otočením klíčku ve spínací skříňce zapalování do polohy MAR
se kontrolka rozsvítí, ale po několika sekundách musí zhasnout.
Jestliže se kontrolka na přístroje desce rozsvítí nebo zůstane sví-
tit, vyhledejte bez prodlení autorizovaný servis Alfa Romeo.
U některých verzí se na displeji zobrazí příslušné hlášení.
Blikáním kontrolky za jízdy je signalizován zásah systému ASR.
Závada Hill Holder
Při závadě systému Hill Holder se kontrolka rozsvítí, u některých
provedení spolu se symbolem
*a hlášením na displeji. V tako-
vém případě se obraťte na autorizovaný servis Alfa Romeo.
á
POZN.: (platná pouze pro benzínové motory)
Kontrolka signalizuje blikáním možnost poškození katalyzátoru.
Pokud kontrolka bliká, uvolněte pedál akcelerace a snižte otáč-
ky motoru, aby kontrolka přestala blikat. Pak je možné pokra-
čovat v jízdě pomalou rychlostí bez provozních stavů, které by
mohly způsobit další blikání kontrolky. Co nejdříve vyhledejte
autorizovaný servis Alfa Romeo.
Jestliže se kontrolka Upo přetočení klíčku na
MAR nerozsvítí nebo začne blikat či se rozsvítí tr-
vale za jízdy (u některých provedení spolu s hlá-
šením zobrazeným na displeji), vyhledejte co nejdříve au-
torizovaný servis Alfa Romeo. Funkčnost kontrolky
U
smějí příslušným přístrojem zkontrolovat i orgány opráv-
něné k silničním kontrolám. V každém případě postupuj-
te podle platných předpisů v dané zemi.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 18
Page 20 of 262

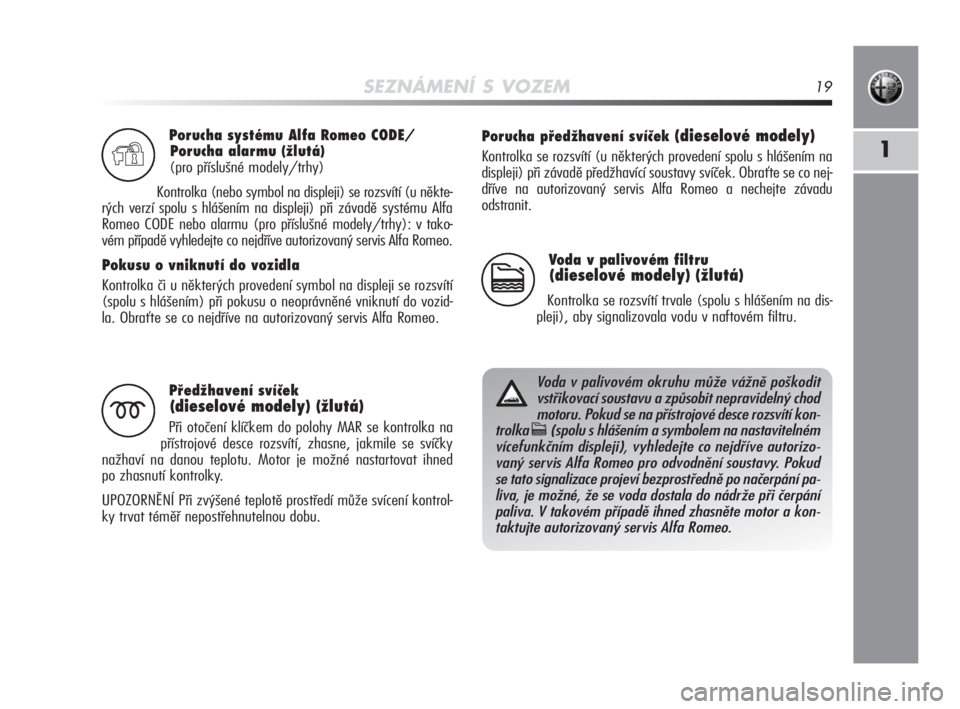

SEZNÁMENÍ S VOZEM19
1
Porucha systému Alfa Romeo CODE/
Porucha alarmu (žlutá)
(pro příslušné modely/trhy)
Kontrolka (nebo symbol na displeji) se rozsvítí (u někte-
rých verzí spolu s hlášením na displeji) při závadě systému Alfa
Romeo CODE nebo alarmu (pro příslušné modely/trhy): v tako-
vém případě vyhledejte co nejdříve autorizovaný servis Alfa Romeo.
Pokusu o vniknutí do vozidla
Kontrolka či u některých provedení symbol na displeji se rozsvítí
(spolu s hlášením) při pokusu o neoprávněné vniknutí do vozid-
la. Obraťte se co nejdříve na autorizovaný servis Alfa Romeo.
Y
Předžhavení svíček
(dieselové modely) (žlutá)
Při otočení klíčkem do polohy MAR se kontrolka na
přístrojové desce rozsvítí, zhasne, jakmile se svíčky
nažhaví na danou teplotu. Motor je možné nastartovat ihned
po zhasnutí kontrolky.
UPOZORNĚNÍ Při zvýšené teplotě prostředí může svícení kontrol-
ky trvat téměř nepostřehnutelnou dobu.m
Voda v palivovém filtru
(dieselové modely) (žlutá)
Kontrolka se rozsvítí trvale (spolu s hlášením na dis-
pleji), aby signalizovala vodu v naftovém filtru.c
Voda v palivovém okruhu může vážně poškodit
vstřikovací soustavu a způsobit nepravidelný chod
motoru. Pokud se na přístrojové desce rozsvítí kon-
trolka
c(spolu s hlášením a symbolem na nastavitelném
vícefunkčním displeji), vyhledejte co nejdříve autorizo-
vaný servis Alfa Romeo pro odvodnění soustavy. Pokud
se tato signalizace projeví bezprostředně po načerpání pa-
liva, je možné, že se voda dostala do nádrže při čerpání
paliva. V takovém případě ihned zhasněte motor a kon-
taktujte autorizovaný servis Alfa Romeo.
Porucha předžhavení svíček (dieselové modely)
Kontrolka se rozsvítí (u některých provedení spolu s hlášením na
displeji) při závadě předžhavící soustavy svíček. Obraťte se co nej-
dříve na autorizovaný servis Alfa Romeo a nechejte závadu
odstranit.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 19
