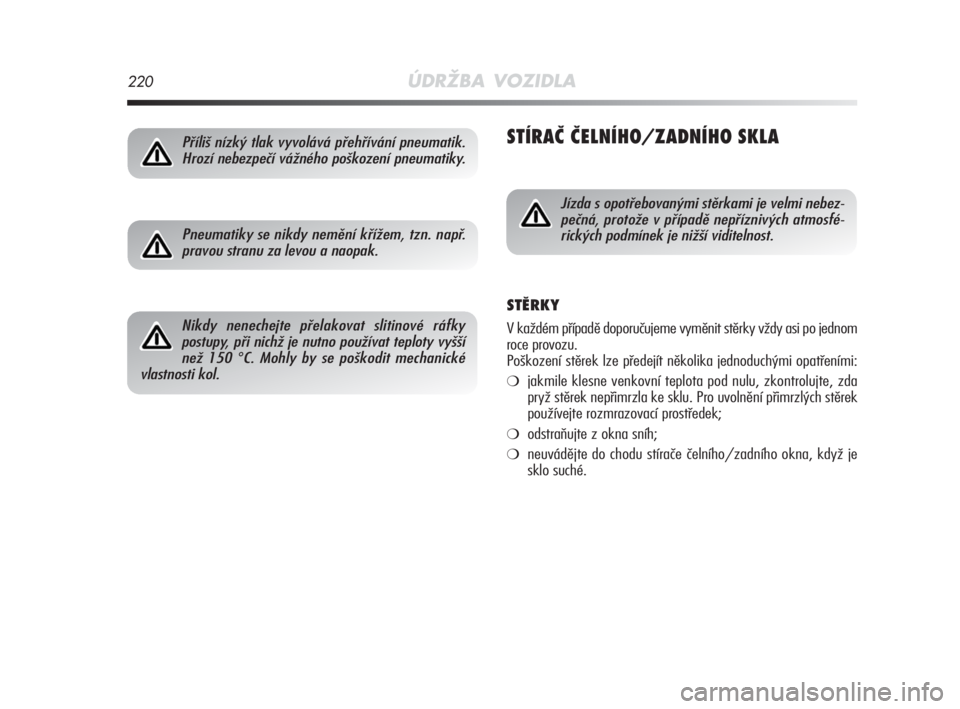

220ÚDRŽBA VOZIDLA
STÍRAČ ČELNÍHO/ZADNÍHO SKLA
Pneumatiky se nikdy nemění křížem, tzn. např.
pravou stranu za levou a naopak.
Nikdy nenechejte přelakovat slitinové ráfky
postupy, při nichž je nutno používat teploty vyšší
než 150
°C. Mohly by se poškodit mechanické
vlastnosti kol.
Jízda s opotřebovanými stěrkami je velmi nebez-
pečná, protože v případě nepříznivých atmosfé-
rických podmínek je nižší viditelnost.
STĚRKY
V každém případě doporučujeme vyměnit stěrky vždy asi po jednom
roce provozu.
Poškození stěrek lze předejít několika jednoduchými opatřeními:
❍jakmile klesne venkovní teplota pod nulu, zkontrolujte, zda
pryž stěrek nepřimrzla ke sklu. Pro uvolnění přimrzlých stěrek
používejte rozmrazovací prostředek;
❍odstraňujte z okna sníh;
❍neuvádějte do chodu stírače čelního/zadního okna, když je
sklo suché.
Příliš nízký tlak vyvolává přehřívání pneumatik.
Hrozí nebezpečí vážného poškození pneumatiky.
201-226 Alfa MiTo CS 2ed 1-02-2010 11:36 Pagina 220

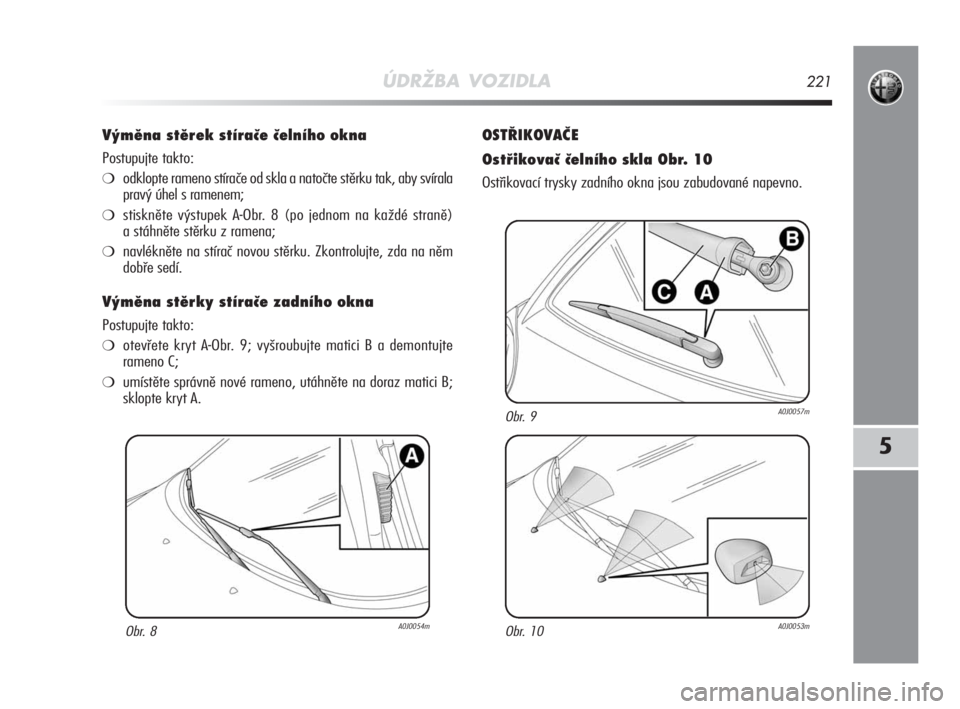

ÚDRŽBA VOZIDLA221
5
Výměna stěrek stírače čelního okna
Postupujte takto:
❍odklopte rameno stírače od skla a natočte stěrku tak, aby svírala
pravý úhel s ramenem;
❍stiskněte výstupek A-Obr. 8 (po jednom na každé straně)
a stáhněte stěrku z ramena;
❍navlékněte na stírač novou stěrku. Zkontrolujte, zda na něm
dobře sedí.
Výměna stěrky stírače zadního okna
Postupujte takto:
❍otevřete kryt A-Obr. 9; vyšroubujte matici B a demontujte
rameno C;
❍umístěte správně nové rameno, utáhněte na doraz matici B;
sklopte kryt A.
OSTŘIKOVAČE
Ostřikovač čelního skla Obr. 10
Ostřikovací trysky zadního okna jsou zabudované napevno.
Obr. 8A0J0054m
Obr. 9A0J0057m
Obr. 10A0J0053m
201-226 Alfa MiTo CS 2ed 1-02-2010 11:36 Pagina 221

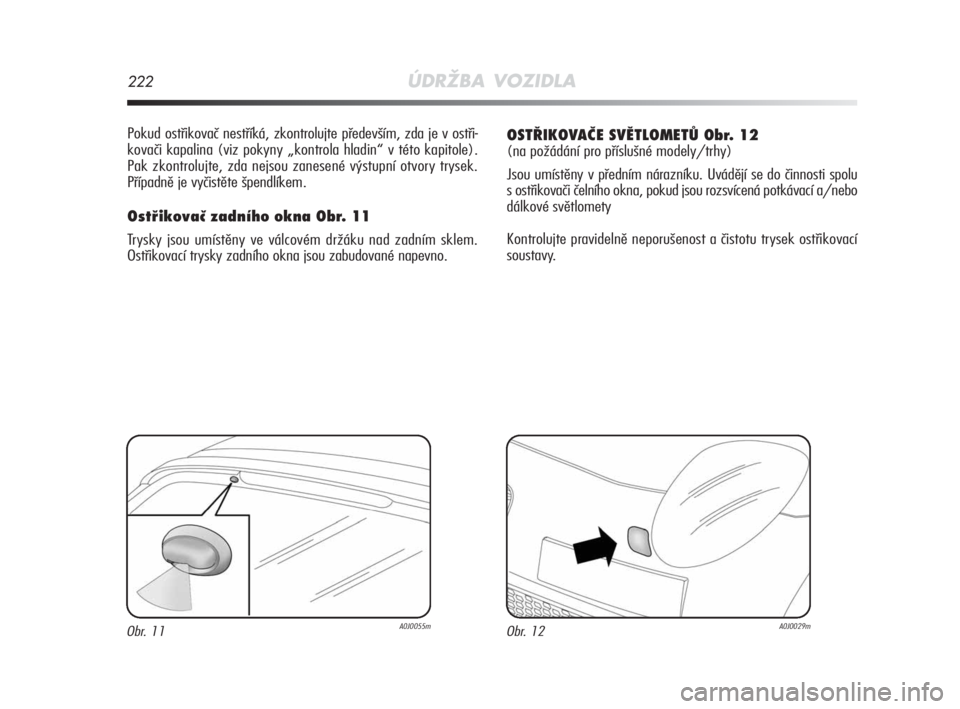

222ÚDRŽBA VOZIDLA
Pokud ostřikovač nestříká, zkontrolujte především, zda je v ostři-
kovači kapalina (viz pokyny „kontrola hladin“ v této kapitole).
Pak zkontrolujte, zda nejsou zanesené výstupní otvory trysek.
Případně je vyčistěte špendlíkem.
Ostřikovač zadního okna Obr. 11
Trysky jsou umístěny ve válcovém držáku nad zadním sklem.
Ostřikovací trysky zadního okna jsou zabudované napevno.
OSTŘIKOVAČE SVĚTLOMETŮ Obr. 12
(na požádání pro příslušné modely/trhy)
Jsou umístěny v předním nárazníku. Uvádějí se do činnosti spolu
s ostřikovači čelního okna, pokud jsou rozsvícená potkávací a/nebo
dálkové světlomety
Kontrolujte pravidelně neporušenost a čistotu trysek ostřikovací
soustavy.
Obr. 11A0J0055mObr. 12A0J0029m
201-226 Alfa MiTo CS 2ed 1-02-2010 11:36 Pagina 222

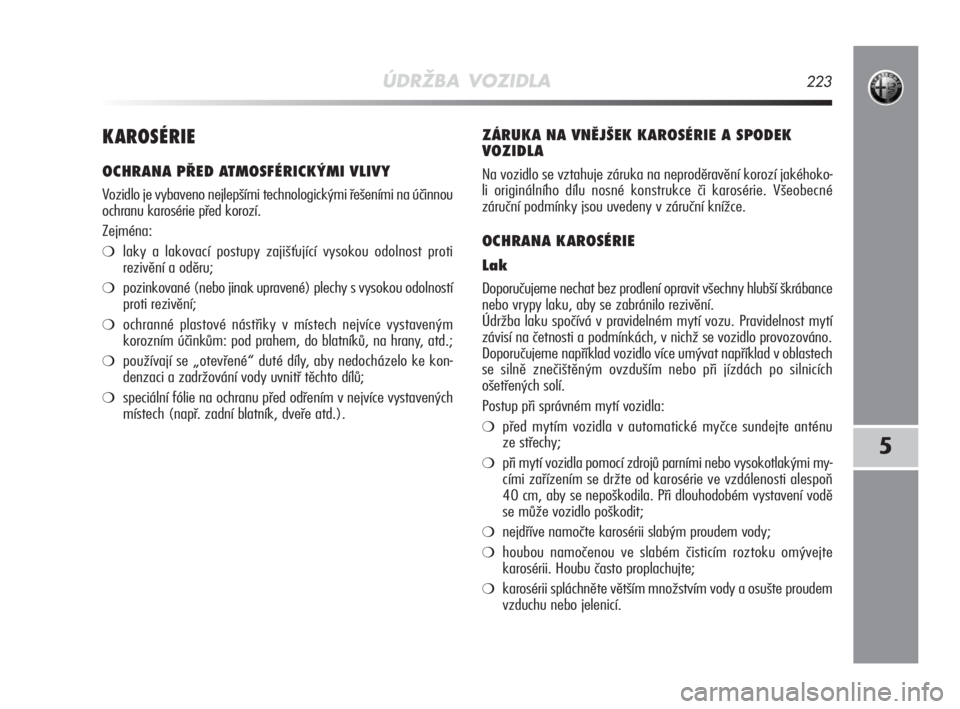

ÚDRŽBA VOZIDLA223
5
KAROSÉRIE
OCHRANA PŘED ATMOSFÉRICKÝMI VLIVY
Vozidlo je vybaveno nejlepšími technologickými řešeními na účinnou
ochranu karosérie před korozí.
Zejména:
❍laky a lakovací postupy zajišťující vysokou odolnost proti
rezivění a oděru;
❍pozinkované (nebo jinak upravené) plechy s vysokou odolností
proti rezivění;
❍ochranné plastové nástřiky v místech nejvíce vystaveným
korozním účinkům: pod prahem, do blatníků, na hrany, atd.;
❍používají se „otevřené“ duté díly, aby nedocházelo ke kon-
denzaci a zadržování vody uvnitř těchto dílů;
❍speciální fólie na ochranu před odřením v nejvíce vystavených
místech (např. zadní blatník, dveře atd.).
ZÁRUKA NA VNĚJŠEK KAROSÉRIE A SPODEK
VOZIDLA
Na vozidlo se vztahuje záruka na neproděravění korozí jakéhoko-
li originálního dílu nosné konstrukce či karosérie. Všeobecné
záruční podmínky jsou uvedeny v záruční knížce.
OCHRANA KAROSÉRIE
Lak
Doporučujeme nechat bez prodlení opravit všechny hlubší škrábance
nebo vrypy laku, aby se zabránilo rezivění.
Údržba laku spočívá v pravidelném mytí vozu. Pravidelnost mytí
závisí na četnosti a podmínkách, v nichž se vozidlo provozováno.
Doporučujeme například vozidlo více umývat například v oblastech
se silně znečištěným ovzduším nebo při jízdách po silnicích
ošetřených solí.
Postup při správném mytí vozidla:
❍před mytím vozidla v automatické myčce sundejte anténu
ze střechy;
❍při mytí vozidla pomocí zdrojů parními nebo vysokotlakými my-
cími zařízením se držte od karosérie ve vzdálenosti alespoň
40 cm, aby se nepoškodila. Při dlouhodobém vystavení vodě
se může vozidlo poškodit;
❍nejdříve namočte karosérii slabým proudem vody;
❍houbou namočenou ve slabém čisticím roztoku omývejte
karosérii. Houbu často proplachujte;
❍karosérii spláchněte větším množstvím vody a osušte proudem
vzduchu nebo jelenicí.
201-226 Alfa MiTo CS 2ed 1-02-2010 11:36 Pagina 223

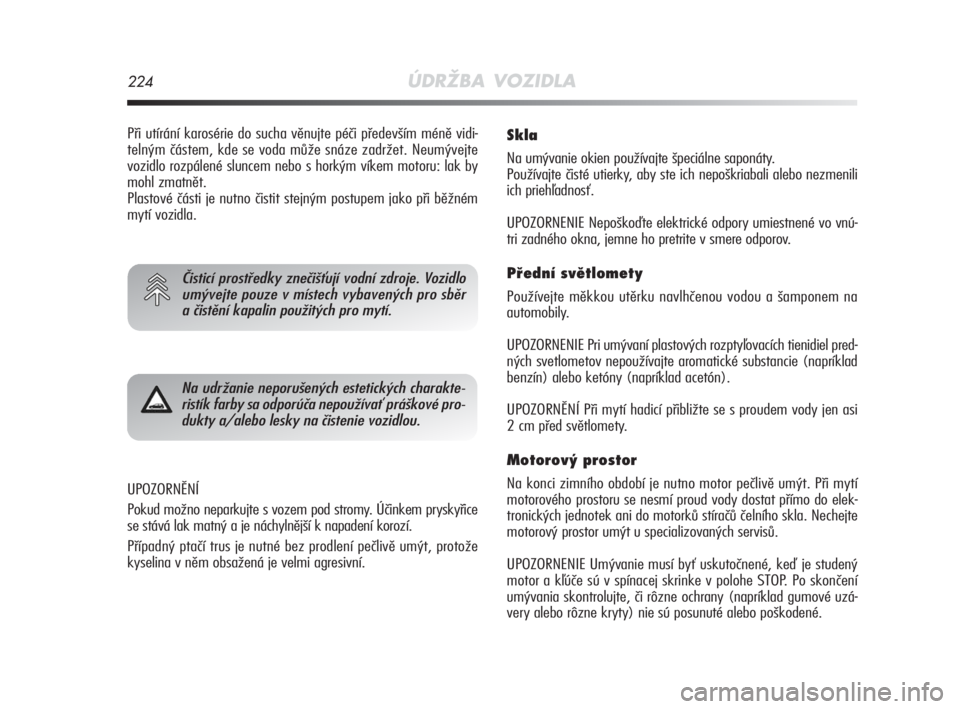

224ÚDRŽBA VOZIDLA
UPOZORNĚNÍ
Pokud možno neparkujte s vozem pod stromy. Účinkem pryskyřice
se stává lak matný a je náchylnější k napadení korozí.
Případný ptačí trus je nutné bez prodlení pečlivě umýt, protože
kyselina v něm obsažená je velmi agresivní.
Skla
Na umývanie okien používajte špeciálne saponáty.
Používajte čisté utierky, aby ste ich nepoškriabali alebo nezmenili
ich priehľadnosť.
UPOZORNENIE Nepoškoďte elektrické odpory umiestnené vo vnú-
tri zadného okna, jemne ho pretrite v smere odporov.
Přední světlomety
Používejte měkkou utěrku navlhčenou vodou a šamponem na
automobily.
UPOZORNENIE Pri umývaní plastových rozptyľovacích tienidiel pred-
ných svetlometov nepoužívajte aromatické substancie (napríklad
benzín) alebo ketóny (napríklad acetón).
UPOZORNĚNÍ Při mytí hadicí přibližte se s proudem vody jen asi
2 cm před světlomety.
Motorový prostor
Na konci zimního období je nutno motor pečlivě umýt. Při mytí
motorového prostoru se nesmí proud vody dostat přímo do elek-
tronických jednotek ani do motorků stíračů čelního skla. Nechejte
motorový prostor umýt u specializovaných servisů.
UPOZORNENIE Umývanie musí byť uskutočnené, keď je studený
motor a kľúče sú v spínacej skrinke v polohe STOP. Po skončení
umývania skontrolujte, či rôzne ochrany (napríklad gumové uzá-
very alebo rôzne kryty) nie sú posunuté alebo poškodené.
Čisticí prostředky znečišťují vodní zdroje. Vozidlo
umývejte pouze v místech vybavených pro sběr
a čistění kapalin použitých pro mytí.
Při utírání karosérie do sucha věnujte péči především méně vidi-
telným částem, kde se voda může snáze zadržet. Neumývejte
vozidlo rozpálené sluncem nebo s horkým víkem motoru: lak by
mohl zmatnět.
Plastové části je nutno čistit stejným postupem jako při běžném
mytí vozidla.
Na udržanie neporušených estetických charakte-
ristík farby sa odporúča nepoužívať práškové pro-
dukty a/alebo lesky na čistenie vozidlou.
201-226 Alfa MiTo CS 2ed 1-02-2010 11:36 Pagina 224

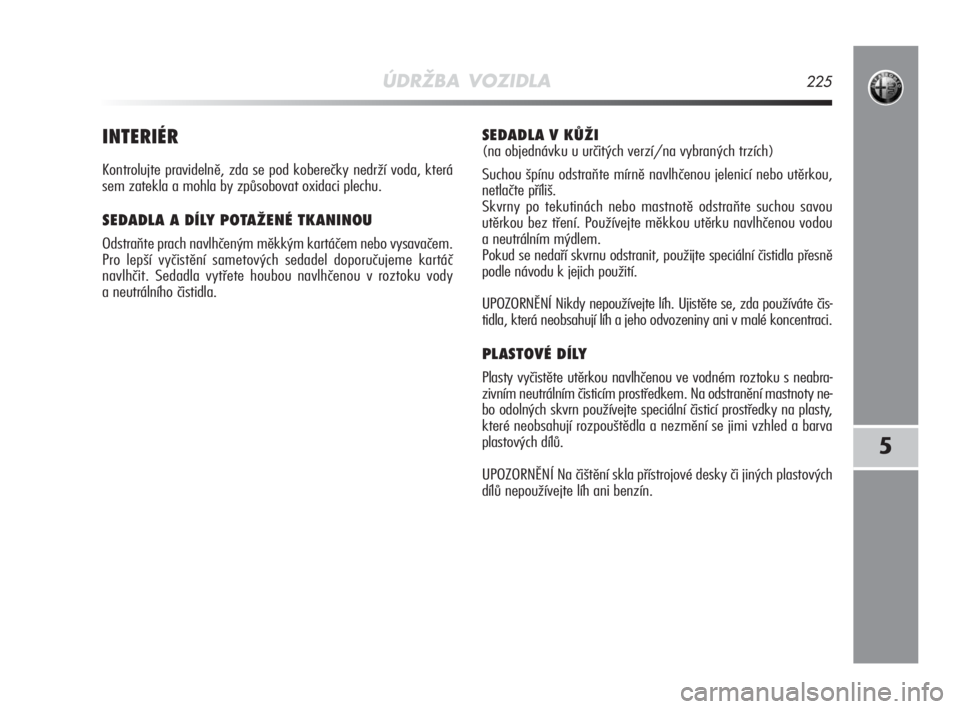

ÚDRŽBA VOZIDLA225
5
INTERIÉR
Kontrolujte pravidelně, zda se pod koberečky nedrží voda, která
sem zatekla a mohla by způsobovat oxidaci plechu.
SEDADLA A DÍLY POTAŽENÉ TKANINOU
Odstraňte prach navlhčeným měkkým kartáčem nebo vysavačem.
Pro lepší vyčistění sametových sedadel doporučujeme kartáč
navlhčit. Sedadla vytřete houbou navlhčenou v roztoku vody
a neutrálního čistidla.
SEDADLA V KŮŽI
(na objednávku u určitých verzí/na vybraných trzích)
Suchou špínu odstraňte mírně navlhčenou jelenicí nebo utěrkou,
netlačte příliš.
Skvrny po tekutinách nebo mastnotě odstraňte suchou savou
utěrkou bez tření. Používejte měkkou utěrku navlhčenou vodou
a neutrálním mýdlem.
Pokud se nedaří skvrnu odstranit, použijte speciální čistidla přesně
podle návodu k jejich použití.
UPOZORNĚNÍ Nikdy nepoužívejte líh. Ujistěte se, zda používáte čis-
tidla, která neobsahují líh a jeho odvozeniny ani v malé koncentraci.
PLASTOVÉ DÍLY
Plasty vyčistěte utěrkou navlhčenou ve vodném roztoku s neabra-
zivním neutrálním čisticím prostředkem. Na odstranění mastnoty ne-
bo odolných skvrn používejte speciální čisticí prostředky na plasty,
které neobsahují rozpouštědla a nezmění se jimi vzhled a barva
plastových dílů.
UPOZORNĚNÍ Na čištění skla přístrojové desky či jiných plastových
dílů nepoužívejte líh ani benzín.
201-226 Alfa MiTo CS 2ed 1-02-2010 11:36 Pagina 225

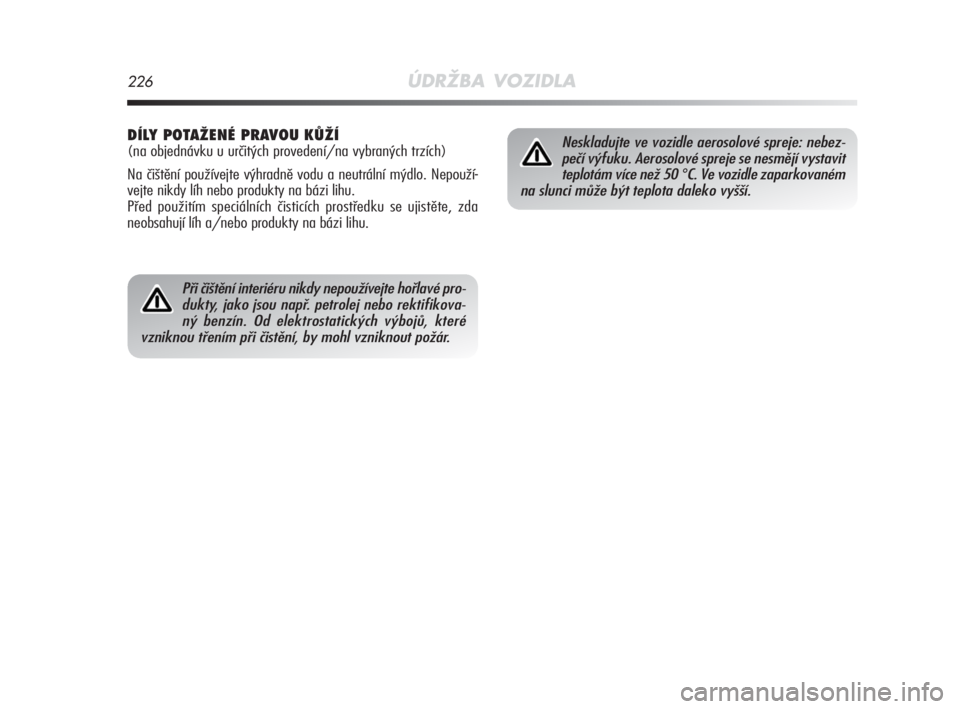

226ÚDRŽBA VOZIDLA
Při čištění interiéru nikdy nepoužívejte hořlavé pro-
dukty, jako jsou např. petrolej nebo rektifikova-
ný benzín. Od elektrostatických výbojů, které
vzniknou třením při čistění, by mohl vzniknout požár.
Neskladujte ve vozidle aerosolové spreje: nebez-
pečí výfuku. Aerosolové spreje se nesmějí vystavit
teplotám více než 50
°C. Ve vozidle zaparkovaném
na slunci může být teplota daleko vyšší.
DÍLY POTAŽENÉ PRAVOU KŮŽÍ
(na objednávku u určitých provedení/na vybraných trzích)
Na čištění používejte výhradně vodu a neutrální mýdlo. Nepouží-
vejte nikdy líh nebo produkty na bázi lihu.
Před použitím speciálních čisticích prostředku se ujistěte, zda
neobsahují líh a/nebo produkty na bázi lihu.
201-226 Alfa MiTo CS 2ed 1-02-2010 11:36 Pagina 226

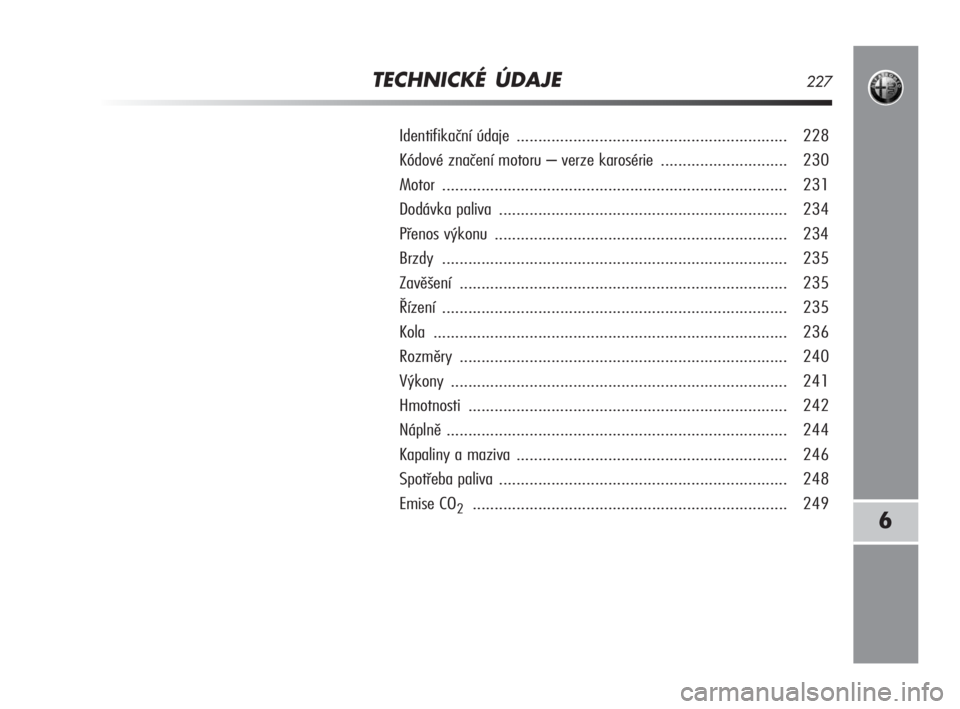

TECHNICKÉ ÚDAJE227
6
Identifikační údaje .............................................................. 228
Kódové značení motoru – verze karosérie ............................. 230
Motor ............................................................................... 231
Dodávka paliva .................................................................. 234
Přenos výkonu ................................................................... 234
Brzdy ............................................................................... 235
Zavěšení ........................................................................... 235
Řízení ............................................................................... 235
Kola ................................................................................. 236
Rozměry ........................................................................... 240
Výkony ............................................................................. 241
Hmotnosti ......................................................................... 242
Náplně .............................................................................. 244
Kapaliny a maziva .............................................................. 246
Spotřeba paliva .................................................................. 248
Emise CO
2........................................................................ 249
227-250 Alfa MiTo CS 2ed 1-02-2010 10:21 Pagina 227

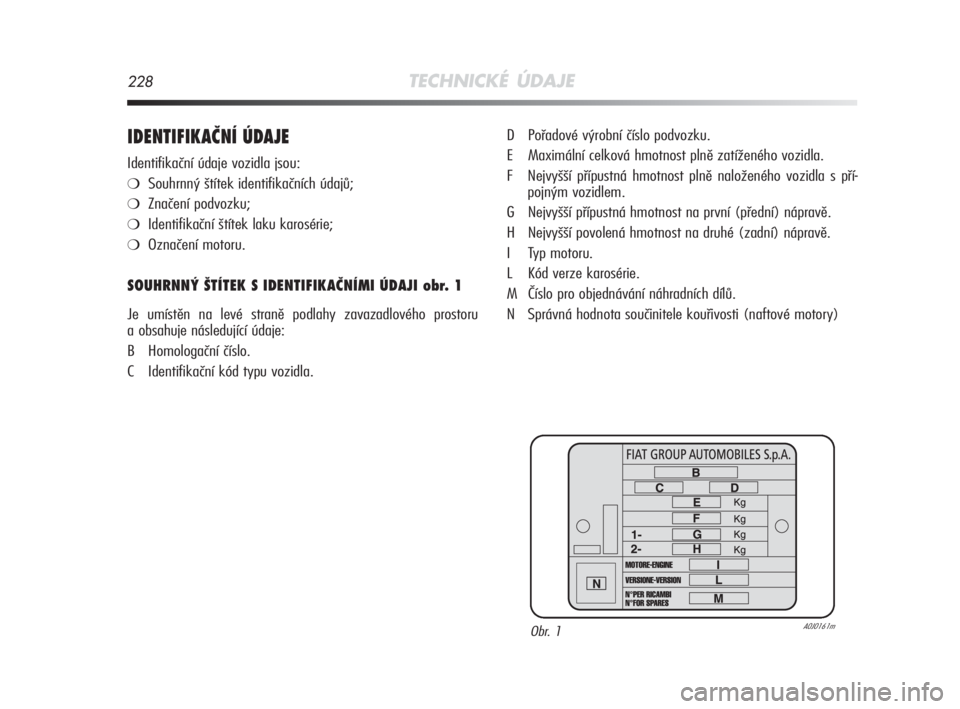

228TECHNICKÉ ÚDAJE
IDENTIFIKAČNÍ ÚDAJE
Identifikační údaje vozidla jsou:
❍Souhrnný štítek identifikačních údajů;
❍Značení podvozku;
❍Identifikační štítek laku karosérie;
❍Označení motoru.
SOUHRNNÝ ŠTÍTEK S IDENTIFIKAČNÍMI ÚDAJI obr. 1
Je umístěn na levé straně podlahy zavazadlového prostoru
a obsahuje následující údaje:
B Homologační číslo.
C Identifikační kód typu vozidla.D Pořadové výrobní číslo podvozku.
E Maximální celková hmotnost plně zatíženého vozidla.
F Nejvyšší přípustná hmotnost plně naloženého vozidla s pří-
pojným vozidlem.
G Nejvyšší přípustná hmotnost na první (přední) nápravě.
H Nejvyšší povolená hmotnost na druhé (zadní) nápravě.
I Typ motoru.
L Kód verze karosérie.
M Číslo pro objednávání náhradních dílů.
N Správná hodnota součinitele kouřivosti (naftové motory)
Obr. 1A0J0161m
227-250 Alfa MiTo CS 2ed 1-02-2010 10:21 Pagina 228

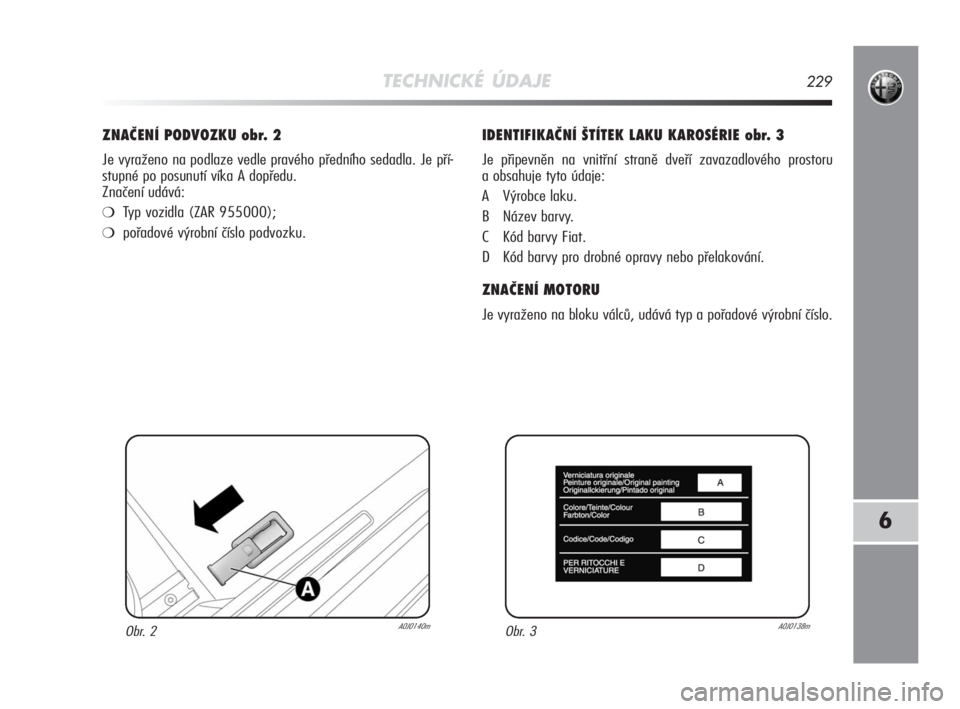

TECHNICKÉ ÚDAJE229
6
ZNAČENÍ PODVOZKU obr. 2
Je vyraženo na podlaze vedle pravého předního sedadla. Je pří-
stupné po posunutí víka A dopředu.
Značení udává:
❍Typ vozidla (ZAR 955000);
❍pořadové výrobní číslo podvozku.
IDENTIFIKAČNÍ ŠTÍTEK LAKU KAROSÉRIE obr. 3
Je připevněn na vnitřní straně dveří zavazadlového prostoru
a obsahuje tyto údaje:
A Výrobce laku.
B Název barvy.
C Kód barvy Fiat.
D Kód barvy pro drobné opravy nebo přelakování.
ZNAČENÍ MOTORU
Je vyraženo na bloku válců, udává typ a pořadové výrobní číslo.
Obr. 2A0J0140mObr. 3A0J0138m
