Alfa Romeo MiTo 2012 Betriebsanleitung (in German)

200IM NOTFALL
Während des Abschleppens darf nicht vergessen
werden, dass das Hilfsmittel der Servobremse und
der elektrischen Servolenkung nicht vorhanden ist.
Zum Bremsen ist es daher erforderlich, mehr Kraft auf
das Pedal bzw. zum Lenken auf das Lenkrad auszuüben.
Verwenden Sie keine flexiblen Kabel zum Abschleppen
und vermeiden Sie ruckweise Bewegungen. Prüfen Sie die
während des Abschleppens, ob die Befestigung der Kupp-
lung am Fahrzeug nicht die sie berührenden Bauteile be-
schädigt. Beim Abschleppen des Fahrzeugs ist es notwen-
dig, die entsprechenden Straßenverkehrsbestimmungen
sowohl bezüglich der Abschleppvorrichtung als auch be-
züglich des Verhaltens auf der Straße einzuhalten.
Während des Abschleppens des Fahrzeugs nicht den Mo-
tor starten. Bevor Sie den Ring festschrauben, reinigen Sie
den entsprechenden Gewindesitz sorgfältig. Bevor Sie den
Abschleppvorgang beginnen, versichern Sie sich den Ring
bis zum Anschlag festgeschraubt zu haben.Die vorderen und hinteren Abschlepphaken dür-
fen nur als Nothilfe auf der Straße benutzt wer-
den. Das Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den Verkehrsbestim-
mungen entspricht (starrer Balken) ist für die Bewegung
des Fahrzeuges auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem Abschlepp-
wagen erlaubt. Die Haken DÜRFEN NICHT für Abschlepp-
vorgänge benutzt werden, die nicht auf der Straße er-
folgen oder wenn Hindernisse vorhanden sind und/oder
für das Abschleppen mit Seilen oder anderen, nicht star-
ren Vorrichtungen. In Bezug auf oben beschriebenes, muss
das Abschleppen mit zwei Fahrzeugen (ziehend und ge-
zogen) erfolgen, die so gut wie möglich hintereinander
auf der selben Achse fahren.

WARTUNG UND PFLEGE201
5
Programmierte Wartung ................................................................... 202
Plan der programmierte Wartung ....................................................... 203
Regelmäßige Kontrollen.................................................................... 207
Schwereinsatz des Fahrzeugs............................................................. 207
Füllstandskontrolle.......................................................................... 208
Luftfilter/Pollenfilter/Dieselfilter ........................................................ 217
Batterie ......................................................................................... 217
Räder und Reifen ............................................................................ 219
Scheiben-/Heckscheibenwischer ........................................................ 220
Karosserie ...................................................................................... 223
Innenraum..................................................................................... 225

202WARTUNG UND PFLEGE
PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist für die Sicherstellung einer langen Le-
bensdauer des Fahrzeugs in optimalem Zustand ausschlaggebend.
Aus diesem Grund sieht Alfa Romeo alle 30.000 Kilometer (Ben-
zinversionen) oder alle 35.000 Kilometer (Dieselversionen) eine
Reihe von Kontrollen und Wartungseingriffen vor.
Vor und nach den 30.000/35.000 Km zwischen einer Scheck-
heftwartung und der anderen, muss man jedoch immer auf die An-
gaben im Plan für die programmierte Wartung Rücksicht nehmen
(z.B. regelmäßige Kontrolle des Flüssigkeitsstandes, des Reifen-
druckes, usw....).
Die programmierte Wartung wird zu den festgelegten Zeiten vom
Alfa Romeo-Kundendienstnetz durchgeführt. Sollten im Verlauf der
Inspektion außer der vorgesehenen Eingriffe zusätzliche Austausch-
oder Reparaturarbeiten erforderlich werden, können diese nur mit
Ihrem ausdrücklichen Einverständnis ausgeführt werden.
Wird das Fahrzeug häufig zum Ziehen eines Anhängers benutzt,
ist die Zeitspanne zwischen den Terminen der programmierten War-
tung zu verkürzen.ZUR BEACHTUNG❍Bei 2000 Km vor Fälligkeit der programmierten Wartung zeigt
das Display eine entsprechende Mitteilung.
❍Die Scheckheftwartungen im Rahmen der programmierten War-
tung werden durch den Hersteller vorgeschrieben. Ihre Nicht-
durchführung kann zu Verfallen der Garantie führen.
❍Wir empfehlen Ihnen, dem Alfa Romeo-Kundendienstnetz even-
tuelle Funktionsstörungen mitzuteilen, ohne auf die nächste
Scheckheftwartung zu warten.

WARTUNG UND PFLEGE203
5
PLAN DER PROGRAMMIERTE WARTUNG
BENZINVERSIONEN
Tausend Kilometer
Kontrolle Zustand/Verschleiß der Reifen und eventuelles Korrigieren des Reifendrucks
Kontrolle der Funktionstüchtigkeit der Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkleuchten, Fahrgastraum, Kofferraum, Kontrollleuchten der Instrumententafel, usw.)
Kontrolle Zustand der Scheibenwisch-/waschanlage
Kontrolle der Position/Verschleiß der Scheibenwischer-/Heckscheibenwischerblätter
Kontrolle des Zustandes und der Abnutzung der Bremsbeläge der vorderen Scheibenbremsen
und Funktion der Abnutzungsmeldung der Bremsbeläge.
Kontrolle von Zustand und Abnutzung der hinteren Bremsscheibenbeläge
Sichtkontrolle des Zustands von: Karosserieäußerem, Unterbodenschutz,
starren und festen Leitungsabschnitten (Auspuff - Kraftstoffversorung - Bremsen),
Gummielemente (Kappen - Muffen - Buchsen usw.);
Kontrolle der Sauberkeit der Kofferraum- und Motorhaubenschlösser,
Reinigung und Schmierung der Hebel
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, hydraulische Bremsen/Kupplung, Scheibenwaschanlage, Batterie usw.)
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
Kontrolle des Zustandes des Zahnriemens der Motorsteuerung
Sichtkontrolle Zustand der Keilriemen der Hilfsorgane
Kontrolle der Spannung und eventuelle Einstellung der Steuerriemen für Zubehör
(Versionen mit Heizung)30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●

204WARTUNG UND PFLEGE
2 Wenn das Fahrzeug vorwiegend im Stadtverkehr oder jedenfalls mit einer jährlichen Kilometerzahl von weniger als
10.000 km gefahren wird, müssen das Motoröl und der Filter alle 12 Monaten ausgetauscht werden.
30 60 90 120 150 180
●●● ●●●
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Um die korrekte Funktion zu garantieren und schwere Motorbeschädigungen zu vermeiden, ist es bei den Ver-
sionen 1.4 Turbo Benzin, 1.4 Multi Air und 1.4 Turbo Multi Air äußerst wichtig:
- nur spezielle Zündkerzen, die für den Motor 1.4 Turbo Benzin, 1.4 Multi Air und 1.4 Turbo Multi Air zertifiziert sind, zu
benutzen, die vom selben Typ und der selben Marke sind (siehe Abschnitt “Motor”);
- die Fälligkeit für den Ersatz der Zündkerzen, die im Plan für die programmierte Wartung vorgeschrieben wird, streng-
stens einhalten.
- wenden Sie sich bitte an das Alfa Romeo-Kundendienstnetz.
Tausend Kilometer
Abgaskontrolle
Kontrolle der Funktionstüchtigkeit der Systeme zur Motorsteuerung (über Diagnosestecker)
Auswechseln der Keilriemen der Hilfsorgane
Auswechseln des Zahnriemens der Motorsteuerung (*)
Ersatz der Zündkerzen 1
Auswechseln Luftfiltereinsatz
Auswechseln des Motoröls und Motorölfilters (oder alle 24 Monate) 2
Auswechseln der Bremsflüssigkeit (oder alle 24 Monate)
Auswechseln des Pollenfilters (oder alle 24 Monate)
(*) Unabhängig von der Kilometerleistung muss der Zahnriemen der Motorsteuerung alle 4 Jahre bei starker Beanspruchung (kaltes Klima, Fahren im
Stadtzyklus mit langen Leerlaufphasen, staubbelastete Umgebung) oder auf jeden Fall alle 5 Jahre ausgetauscht werden

WARTUNG UND PFLEGE205
5
DIESELVERSIONEN
35 70 105 140 175
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
Tausend Kilometer
Kontrolle Zustand/Verschleiß der Reifen und eventuelles Korrigieren des Reifendrucks
Kontrolle der Funktionstüchtigkeit der Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkleuchten, Fahrgastraum, Kofferraum, Kontrollleuchten der Instrumententafel, usw.)
Kontrolle Zustand der Scheibenwisch-/waschanlage
Kontrolle der Position/Verschleiß der Scheibenwischer-/Heckscheibenwischerblätter
Kontrolle des Zustandes und der Abnutzung der Bremsbeläge der vorderen Scheibenbremsen und
Funktion der Abnutzungsmeldung der Bremsbeläge.
Kontrolle von Zustand und Abnutzung der hinteren Scheibenbremsdichtungen
Sichtkontrolle des Zustands von: Karosserieäußerem, Unterbodenschutz,
starren und festen Leitungsabschnitten (Auspuff - Kraftstoffversorung - Bremsen),
Gummielemente (Kappen - Muffen - Buchsen usw.);
Kontrolle der Sauberkeit der Kofferraum- und Motorhaubenschlösser,
Reinigung und Schmierung der Hebel
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, hydraulische Bremsen/Kupplung, Scheibenwaschanlage, Batterie usw.)
Kontrolle und eventuelle Einstellung des Handbremshebelwegs
Sichtkontrolle Zustand der Keilriemen der Hilfsorgane
Abgas-/Rauchbildungskontrolle
Kontrolle der Funktionstüchtigkeit der Systeme zur Motorsteuerung (über Diagnosestecker)

206WARTUNG UND PFLEGE
(*) Unabhängig von der Kilometerleistung muss der Zahnriemen der Motorsteuerung alle 4 Jahre bei starker Beanspruchung (kaltes Klima, Fahren
im Stadtzyklus mit langen Leerlaufphasen, staubbelastete Umgebung) oder auf jeden Fall alle 5 Jahre ausgetauscht werden.
(**) Das Motoröl und der Ölfilter müssen beim Aufleuchten der Kontrollleuchte auf der Instrumententafel oder alle 24 Monate ersetzt werden.
Tausend Kilometer
Auswechseln der Keilriemen der Hilfsorgane
Auswechseln des Zahnriemens der Motorsteuerung (ausgeschlossen Motor 1.3 JTDM-2)(*)
Auswechseln des Kraftstofffilters
Auswechseln Luftfiltereinsatz
Wechsel des Motoröls und des Ölfilters (Dieselversionen mit DPF) (**)
Auswechseln der Bremsflüssigkeit (oder alle 24 Monate)
Ersatz des Pollenfilters (oder alle 24 Monate)
35 70 105 140 175
●
●
●●
●● ● ● ●
●●
●● ● ● ●
Wenn das Fahrzeug vorwiegend im Stadtverkehr oder jedenfalls mit einer jährlichen Kilometerzahl von weniger als
10.000 km gefahren wird, müssen das Motoröl und der Filter alle 12 Monaten ausgetauscht werden.

WARTUNG UND PFLEGE207
5
REGELMÄSSIGE KONTROLLEN
Aller 1.000 km oder vor einer langen Reise ist folgendes zu kon-
trollieren und eventuell nachzufüllen:
❍Flüssigkeitsstand des Kühlmittels, der Bremsflüssigkeit und der
Scheibenwaschflüssigkeit
❍Druck und Zustand der Reifen;
❍Funktionstüchtigkeit der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkleuchten, usw. );
❍Funktionstüchtigkeit der Scheibenwisch-/-waschanlage und Positi-
on/Abnutzung der Scheibenwischergummis der Windschutz-/Heck-
scheibe;
Alle 3.000 km prüfen und gegebenenfalls nachfüllen: Füllstand des
Motoröls.
Wir empfehlen Ihnen die Benutzung der Produkte PETRONAS
LUBRICANTS, die speziell für die Fahrzeuge Alfa Romeo entwickelt
wurden (siehe Tabelle “Flüssigkeiten” im Kapitel “6”).
SCHWEREINSATZ DES FAHRZEUGS
Wenn Sie das Fahrzeug vor allem unter folgenden Bedingungen
nutzen:
❍Ziehen von Anhängern oder Wohnwagen;
❍staubige Straßen;
❍wiederholte Kurzstrecken (unter 7-8 km) bei Außentempera-
tur unter Null;
❍Motor oft mit Mindestdrehzahl oder Fahrt auf langen Strecken
bei niedriger Geschwindigkeit oder bei langem Stillstand;
❍Stadtverkehr;
müssen Sie die folgenden Kontrollen häufiger ausführen, als im
Plan für die programmierte Wartung vorgesehen:
❍Kontrolle von Zustand und Abnutzung der vorderen Brems-
scheibenbeläge;
❍Kontrolle der Sauberkeit der Schlösser von Kofferraum und Mo-
torhaube, Reinigung und Schmierung der Hebel;
❍Sichtkontrolle des Zustands von: Motor, Getriebe, Antrieb, Rohr-
und Schlauchleitungen (Auspuff - Kraftstoffversorgung - Brem-
sen), Gummielemente (Hauben - Stutzen - Buchsen, usw.);

208WARTUNG UND PFLEGE
FÜLLSTÄNDEKONTROLLE
Aufpassen, dass beim Nachfüllen nicht die ver-
schiedenen Flüssigkeiten vertauscht werden: sie
sind alle nicht miteinander kompatibel und könn-
ten das Fahrzeug schwer beschädigen.
Rauchen Sie niemals während Sie Eingriffe im Mo-
torraum ausführen: es könnten brennbare Gase
und Dämpfe vorhanden sein, wodurch eine Brand-
gefahr entsteht.
Bei warmem Motor im Motorraum mit äußerster
Vorsicht arbeiten: Es besteht die Gefahr von Ver-
brennungen. Vergessen Sie nicht, dass sich der
Elektrolüfter bei warmem Motor in Bewegung setzen
kann: Es besteht Verletzungsgefahr. Achten Sie auf Schals,
Krawatten und nicht anliegende Kleidungsstücke: Diese
könnten sich in laufenden Teilen verfangen.
❍Kontrolle des Lade- und Flüssigkeitsstandes der Batterie (Elek-
trolyt);
❍Sichtkontrolle des Zustands der Riemen zur Steuerung des Zu-
behörs;
❍Kontrolle und eventueller Ersatz des Motoröls und des Ölfilters;
❍Kontrolle und eventueller Austausch des Pollenfilters;
❍Kontrolle und eventueller Wechsel des Luftfilters.

WARTUNG UND PFLEGE209
5

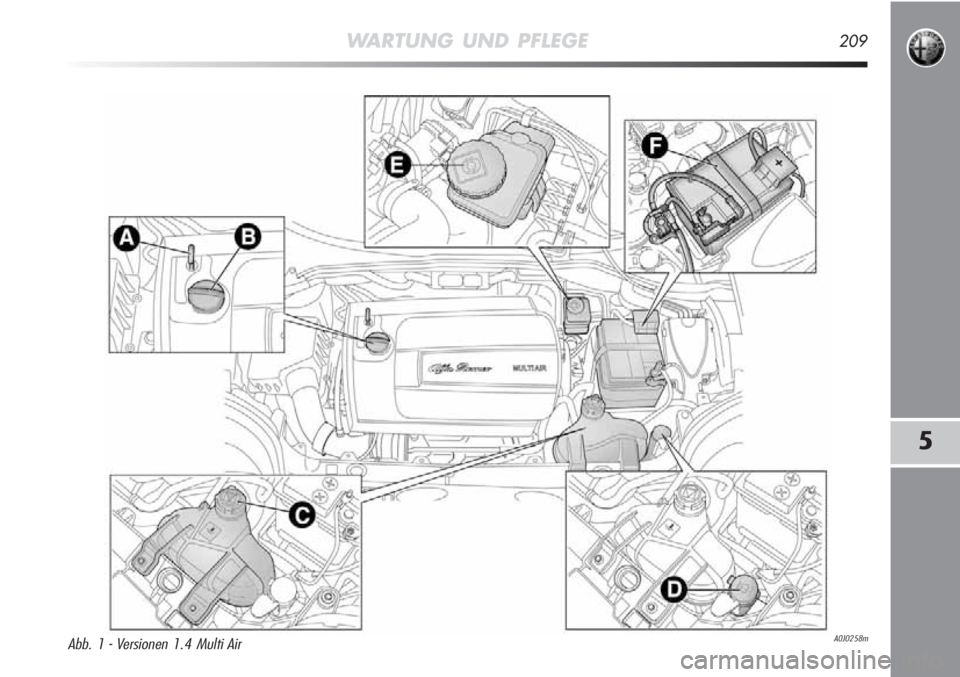

A0J0258mAbb. 1 - Versionen 1.4 Multi Air
