190IN EMERGENZA

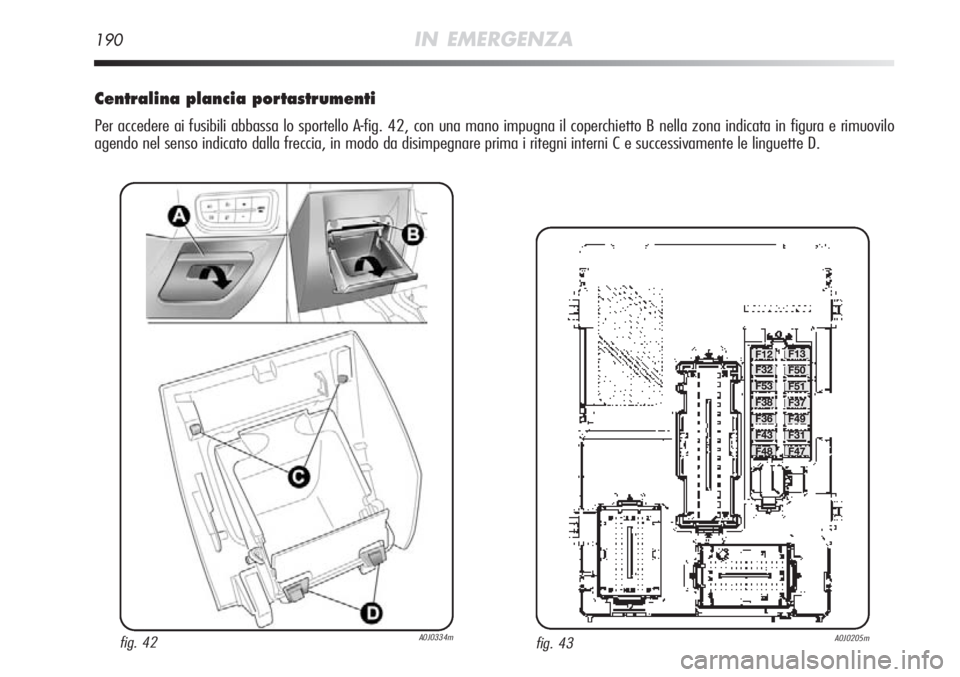

Centralina plancia portastrumenti
Per accedere ai fusibili abbassa lo sportello A-fig. 42, con una mano impugna il coperchietto B nella zona indicata in figura e rimuovilo
agendo nel senso indicato dalla freccia, in modo da disimpegnare prima i ritegni interni C e successivamente le linguette D.
fig. 43A0J0205mfig. 42A0J0334m

IN EMERGENZA191
4

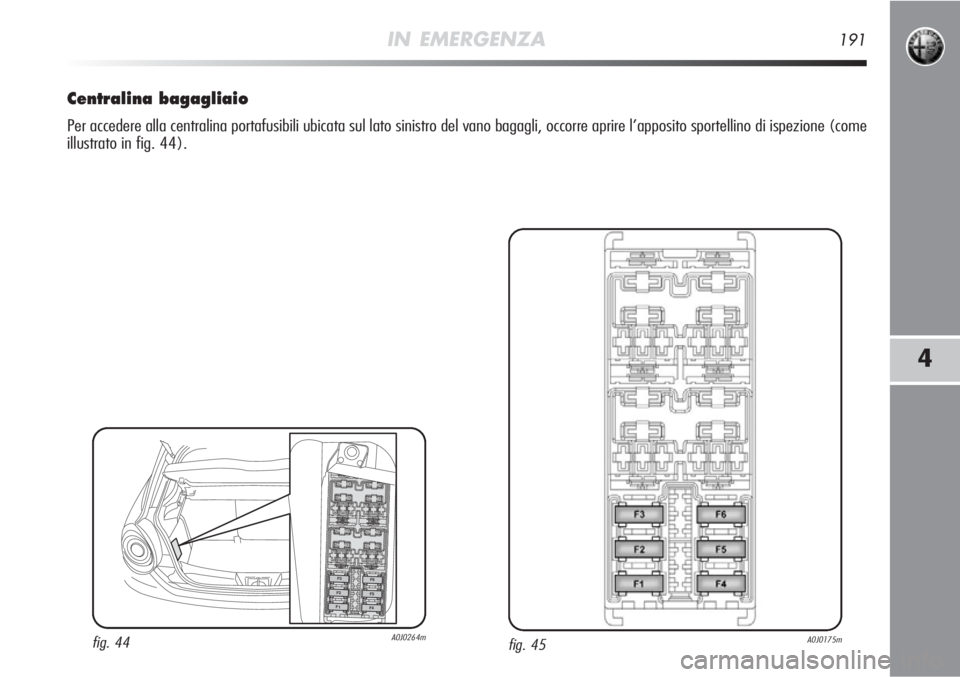

Centralina bagagliaio
Per accedere alla centralina portafusibili ubicata sul lato sinistro del vano bagagli, occorre aprire l’apposito sportellino di ispezione (come
illustrato in fig. 44).
fig. 45A0J0175mfig. 44A0J0264m



\b

F14
F12
F13
F12
F13
F30
F37
F51
F32
192IN EMERGENZA
41
43
43
43
43
41
43
43
4315
7,5
7,5 15
15
15 5
5
5

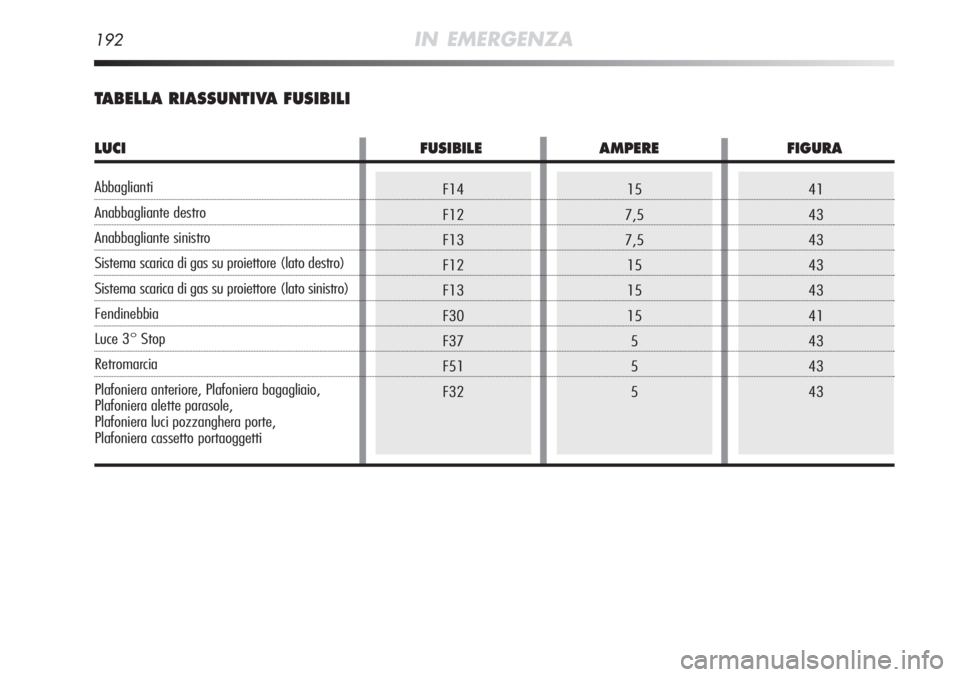

TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILEAMPERE FIGURA
Abbaglianti
Anabbagliante destro
Anabbagliante sinistro
Sistema scarica di gas su proiettore (lato destro)
Sistema scarica di gas su proiettore (lato sinistro)
Fendinebbia
Luce 3° Stop
Retromarcia
Plafoniera anteriore, Plafoniera bagagliaio,
Plafoniera alette parasole,
Plafoniera luci pozzanghera porte,
Plafoniera cassetto portaoggetti

41
41
41
43
41
41
41
41
43
43
4315
20
15
7,5
30
7,5 30
15
5
10
5F08
F09
F10
F13
F15
F19
F20
F21
F31
F36
F37
IN EMERGENZA193
4

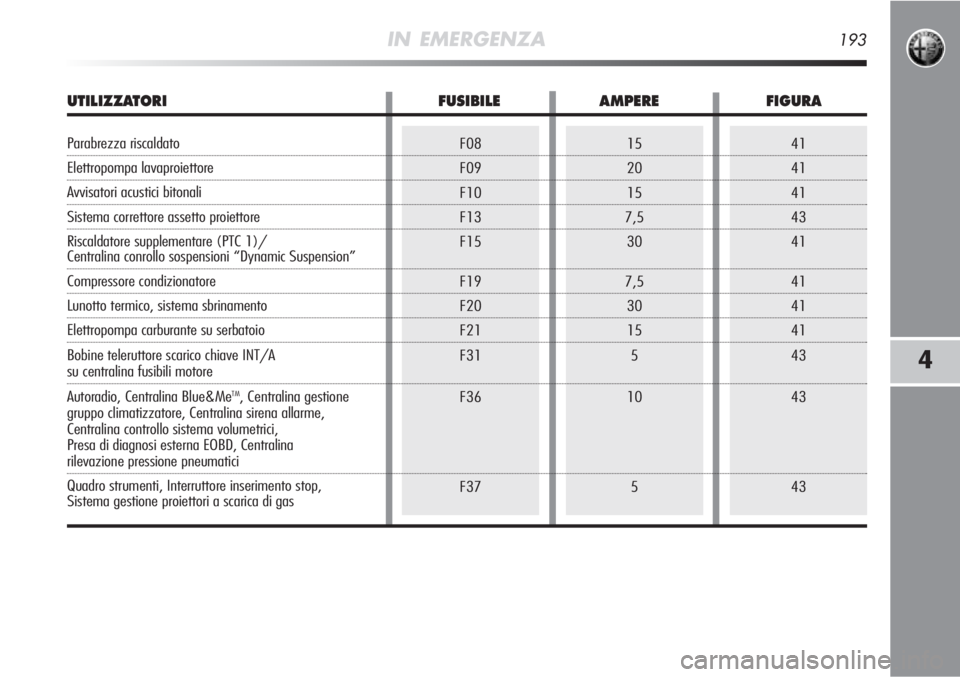

UTILIZZATORI FUSIBILEAMPERE FIGURA
Parabrezza riscaldato
Elettropompa lavaproiettore
Avvisatori acustici bitonali
Sistema correttore assetto proiettore
Riscaldatore supplementare (PTC 1)/
Centralina conrollo sospensioni “Dynamic Suspension”
Compressore condizionatore
Lunotto termico, sistema sbrinamento
Elettropompa carburante su serbatoio
Bobine teleruttore scarico chiave INT/A
su centralina fusibili motore
Autoradio, Centralina Blue&Me
TM, Centralina gestione
gruppo climatizzatore, Centralina sirena allarme,
Centralina controllo sistema volumetrici,
Presa di diagnosi esterna EOBD, Centralina
rilevazione pressione pneumatici
Quadro strumenti, Interruttore inserimento stop,
Sistema gestione proiettori a scarica di gas

194IN EMERGENZA
F38
F43
F47
F48
F4915
20
20
20 543
43
43
43
43

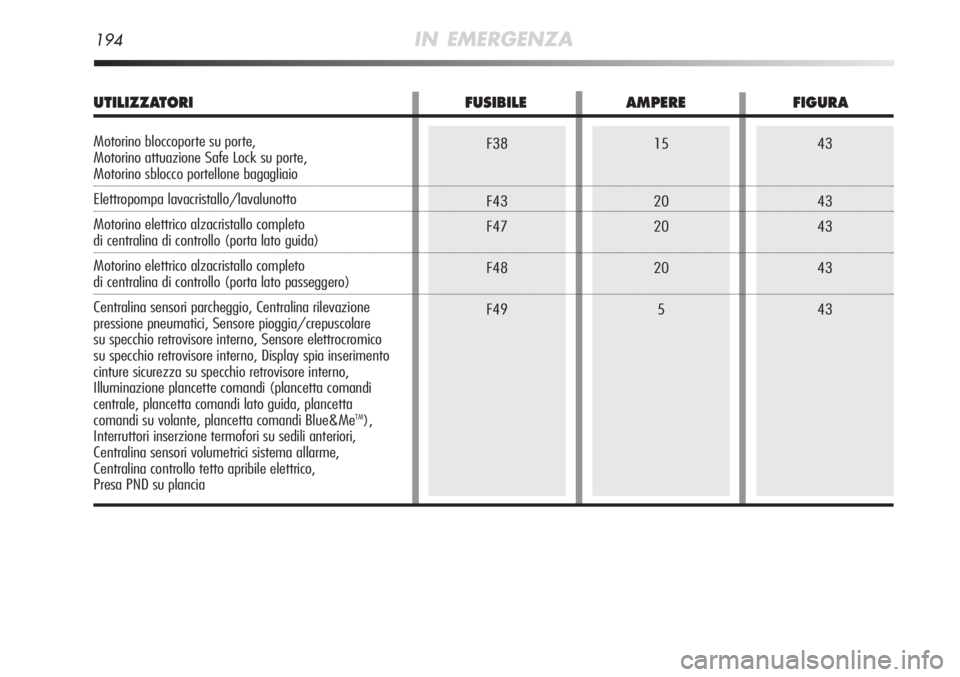

UTILIZZATORI FUSIBILEAMPERE FIGURA
Motorino bloccoporte su porte,
Motorino attuazione Safe Lock su porte,
Motorino sblocco portellone bagagliaio
Elettropompa lavacristallo/lavalunotto
Motorino elettrico alzacristallo completo
di centralina di controllo (porta lato guida)
Motorino elettrico alzacristallo completo
di centralina di controllo (porta lato passeggero)
Centralina sensori parcheggio, Centralina rilevazione
pressione pneumatici, Sensore pioggia/crepuscolare
su specchio retrovisore interno, Sensore elettrocromico
su specchio retrovisore interno, Display spia inserimento
cinture sicurezza su specchio retrovisore interno,
Illuminazione plancette comandi (plancetta comandi
centrale, plancetta comandi lato guida, plancetta
comandi su volante, plancetta comandi Blue&Me
TM),
Interruttori inserzione termofori su sedili anteriori,
Centralina sensori volumetrici sistema allarme,
Centralina controllo tetto apribile elettrico,
Presa PND su plancia

IN EMERGENZA195
4
F51
F53F4
F5
F6
F1
F2
F3
F83
F85
F875
5
15
10
15
20 –
15
40
15
7,543
43
45
45
45
45
45
45
41
41
41

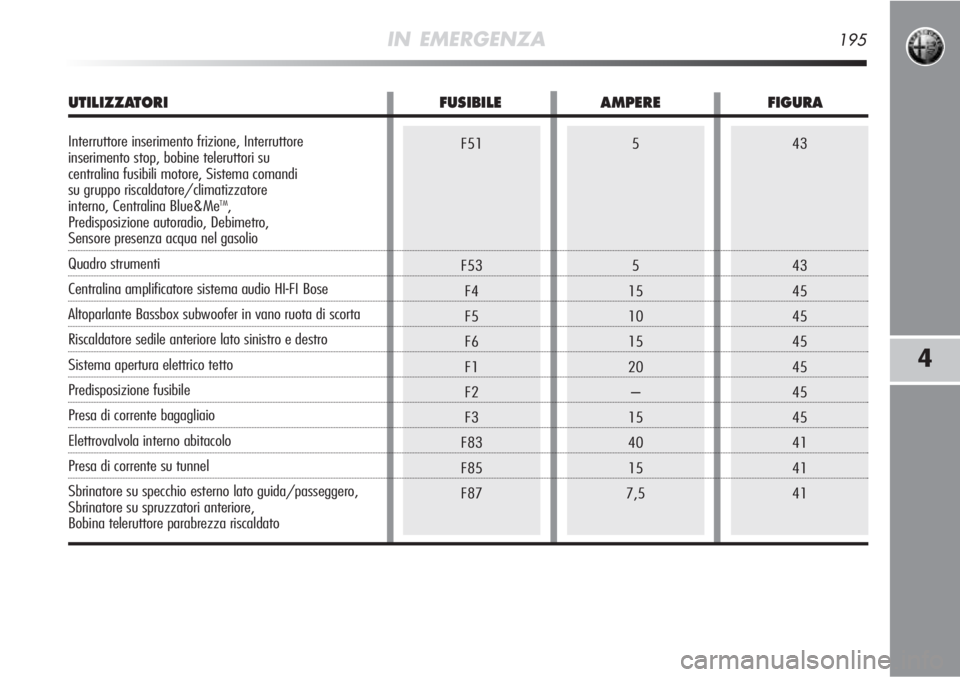

UTILIZZATORI FUSIBILEAMPERE FIGURA
Interruttore inserimento frizione, Interruttore
inserimento stop, bobine teleruttori su
centralina fusibili motore, Sistema comandi
su gruppo riscaldatore/climatizzatore
interno, Centralina Blue&Me
TM,
Predisposizione autoradio, Debimetro,
Sensore presenza acqua nel gasolio
Quadro strumenti
Centralina amplificatore sistema audio HI-FI Bose
Altoparlante Bassbox subwoofer in vano ruota di scorta
Riscaldatore sedile anteriore lato sinistro e destro
Sistema apertura elettrico tetto
Predisposizione fusibile
Presa di corrente bagagliaio
Elettrovalvola interno abitacolo
Presa di corrente su tunnel
Sbrinatore su specchio esterno lato guida/passeggero,
Sbrinatore su spruzzatori anteriore,
Bobina teleruttore parabrezza riscaldato

196IN EMERGENZA

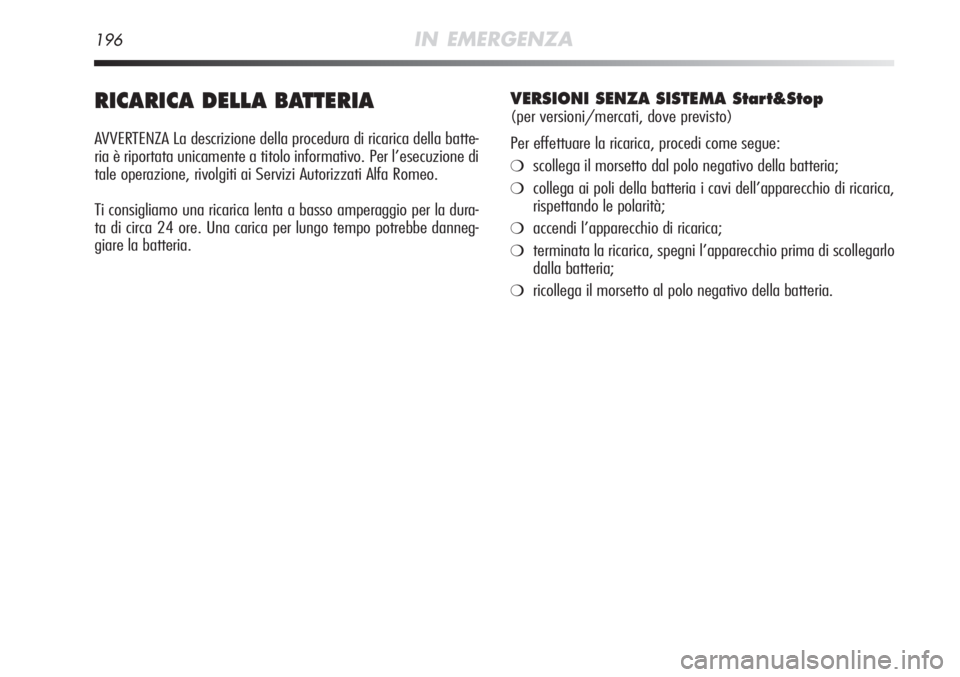

RICARICA DELLA BATTERIA
AVVERTENZA La descrizione della procedura di ricarica della batte-
ria è riportata unicamente a titolo informativo. Per l’esecuzione di
tale operazione, rivolgiti ai Servizi Autorizzati Alfa Romeo.
Ti consigliamo una ricarica lenta a basso amperaggio per la dura-
ta di circa 24 ore. Una carica per lungo tempo potrebbe danneg-
giare la batteria.
VERSIONI SENZA SISTEMA Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedi come segue:
❍scollega il morsetto dal polo negativo della batteria;
❍collega ai poli della batteria i cavi dell’apparecchio di ricarica,
rispettando le polarità;
❍accendi l’apparecchio di ricarica;
❍terminata la ricarica, spegni l’apparecchio prima di scollegarlo
dalla batteria;
❍ricollega il morsetto al polo negativo della batteria.

IN EMERGENZA197
4

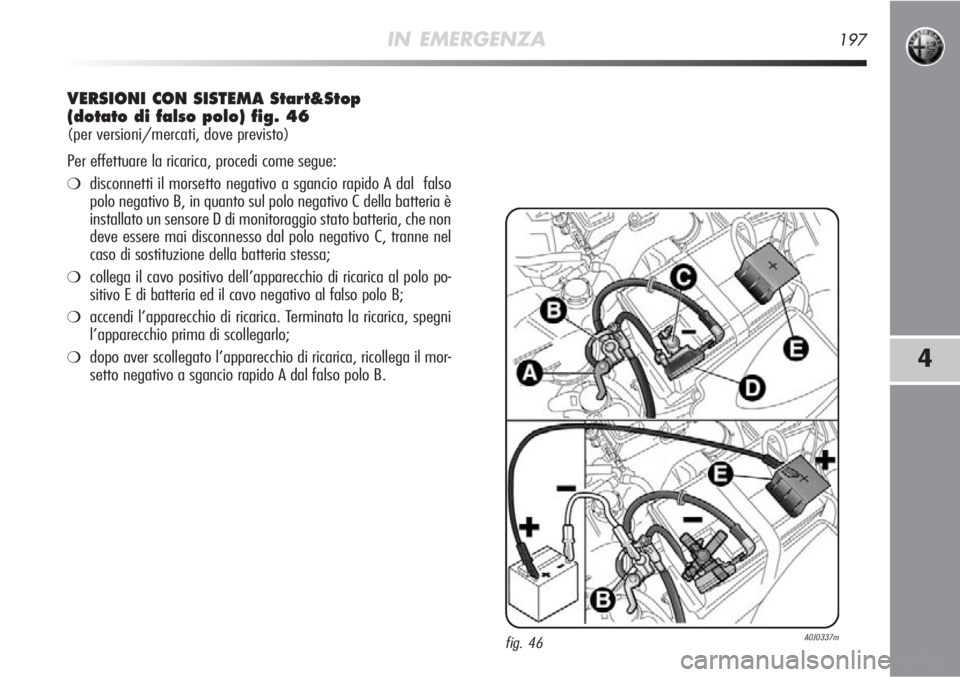

VERSIONI CON SISTEMA Start&Stop
(dotato di falso polo) fig. 46
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedi come segue:
❍disconnetti il morsetto negativo a sgancio rapido A dal falso
polo negativo B, in quanto sul polo negativo C della batteria è
installato un sensore D di monitoraggio stato batteria, che non
deve essere mai disconnesso dal polo negativo C, tranne nel
caso di sostituzione della batteria stessa;
❍collega il cavo positivo dell’apparecchio di ricarica al polo po-
sitivo E di batteria ed il cavo negativo al falso polo B;
❍accendi l’apparecchio di ricarica. Terminata la ricarica, spegni
l’apparecchio prima di scollegarlo;
❍dopo aver scollegato l’apparecchio di ricarica, ricollega il mor-
setto negativo a sgancio rapido A dal falso polo B.
fig. 46A0J0337m

198IN EMERGENZA

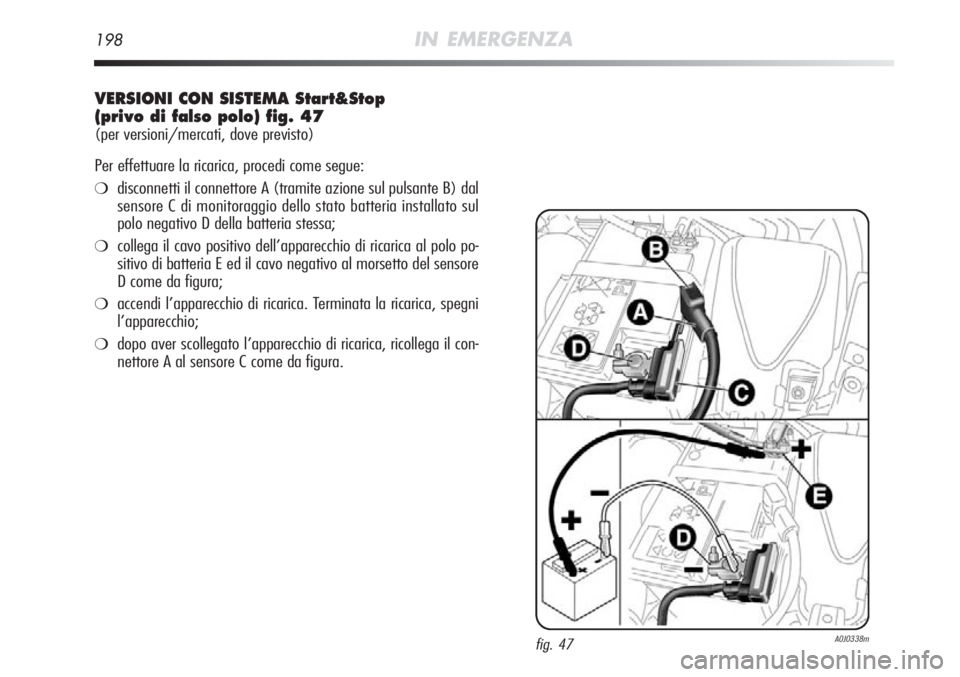

VERSIONI CON SISTEMA Start&Stop
(privo di falso polo) fig. 47
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedi come segue:
❍disconnetti il connettore A (tramite azione sul pulsante B) dal
sensore C di monitoraggio dello stato batteria installato sul
polo negativo D della batteria stessa;
❍collega il cavo positivo dell’apparecchio di ricarica al polo po-
sitivo di batteria E ed il cavo negativo al morsetto del sensore
Dcomedafigura;
❍accendi l’apparecchio di ricarica. Terminata la ricarica, spegni
l’apparecchio;
❍dopo aver scollegato l’apparecchio di ricarica, ricollega il con-
nettore A al sensore C come da figura.
fig. 47A0J0338m

IN EMERGENZA199
4

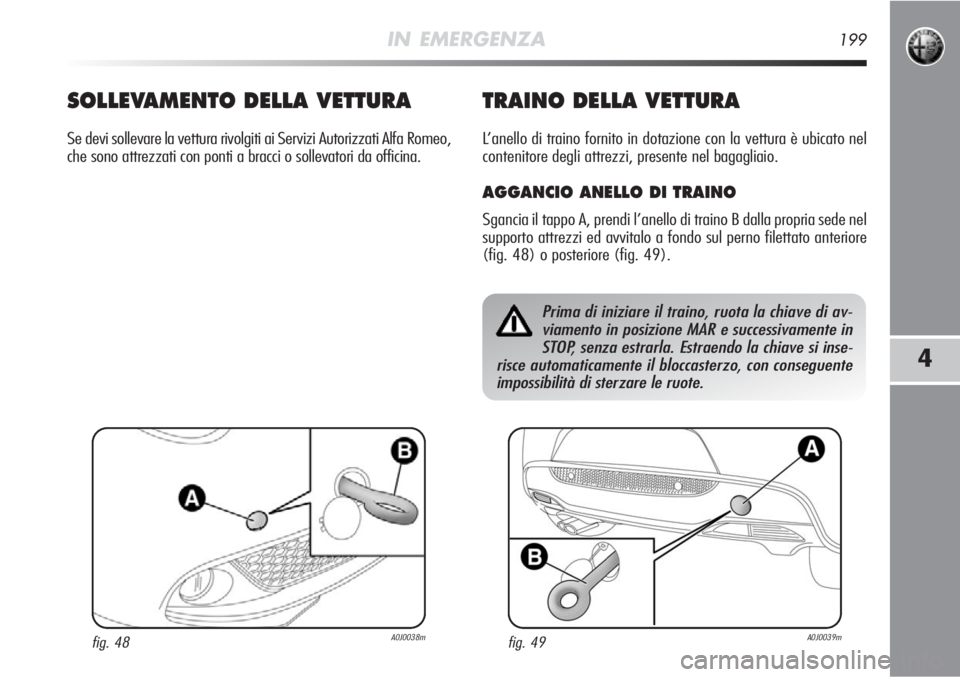

SOLLEVAMENTO DELLA VETTURA
Se devi sollevare la vettura rivolgiti ai Servizi Autorizzati Alfa Romeo,
che sono attrezzati con ponti a bracci o sollevatori da officina.
TRAINO DELLA VETTURA
L’anello di traino fornito in dotazione con la vettura è ubicato nel
contenitore degli attrezzi, presente nel bagagliaio.
AGGANCIO ANELLO DI TRAINO
Sgancia il tappo A, prendi l’anello di traino B dalla propria sede nel
supporto attrezzi ed avvitalo a fondo sul perno filettato anteriore
(fig. 48) o posteriore (fig. 49).
Prima di iniziare il traino, ruota la chiave di av-
viamento in posizione MAR e successivamente in
STOP, senza estrarla. Estraendo la chiave si inse-
risce automaticamente il bloccasterzo, con conseguente
impossibilità di sterzare le ruote.
fig. 48A0J0038mfig. 49A0J0039m
