Alfa Romeo MiTo 2013 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: ALFA ROMEO, Model Year: 2013, Model line: MiTo, Model: Alfa Romeo MiTo 2013Pages: 308, PDF Size: 13.24 MB
Page 241 of 308

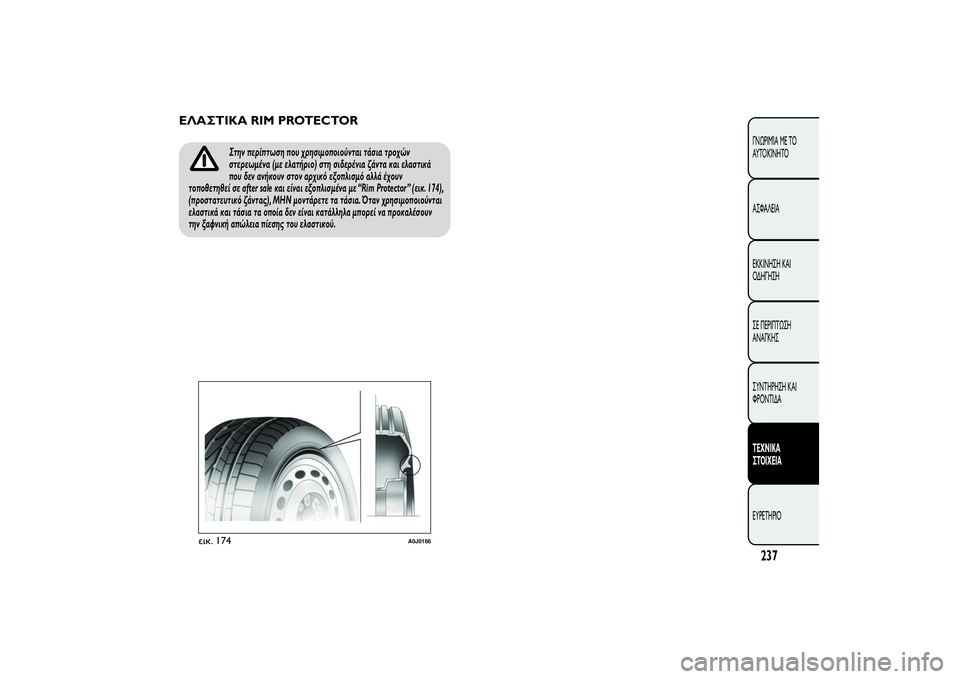

ΕΛΑΣΤΙΚΑ RIM PROTECTOR
Στην περίπτωση που χρησιμοποιούνται τάσια τροχών
στερεωμένα (με ελατήριο) στη σιδερένια ζάντα και ελαστικά
που δεν ανήκουν στον αρχικό εξοπλισμό αλλά έχουν
τοποθετηθεί σε after sale και είναι εξοπλισμένα με “Rim Protector ” (εικ. 174),
(προστατευτικό ζάντας), ΜΗΝ μοντάρετε τα τάσια. Όταν χρησιμοποιούνται
ελαστικά και τάσια τα οποία δεν είναι κατάλληλα μπορεί να προκαλέσουν
την ξαφνική απώλεια πίεσης του ελαστικού.
εικ. 174
A0J0166
237ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
Page 242 of 308

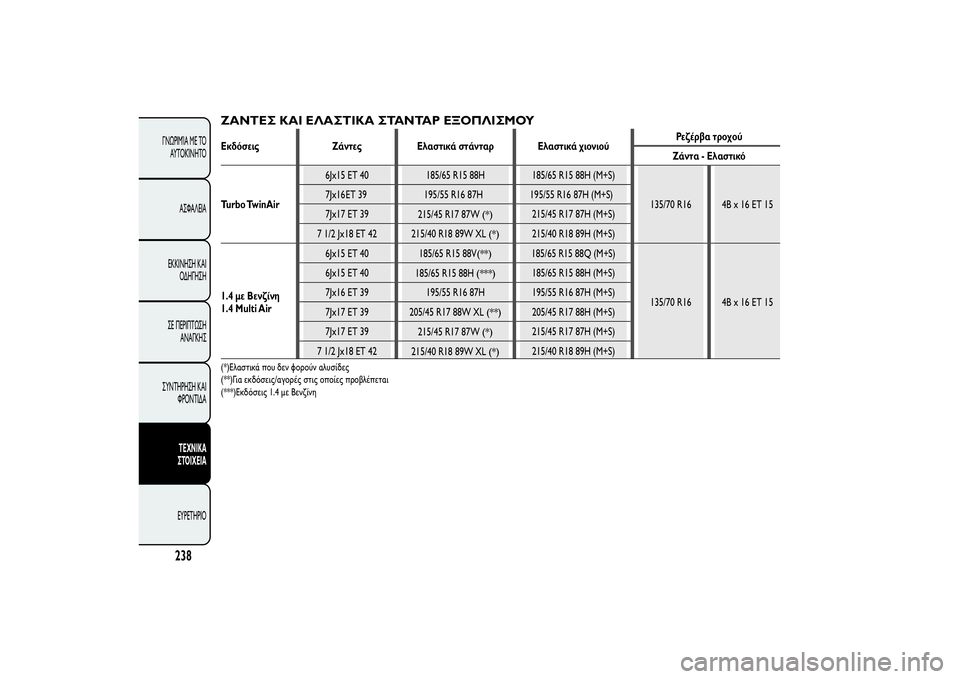

ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ ΣΤΑΝΤΑΡ ΕΞΟΠΛΙΣΜΟΥΕκδόσεις Ζάντες Ελαστικά στάνταρ Ελαστικά χιονιούΡεζέρβα τροχού
Ζάντα - Ελαστικό
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 με Βενζίνη
1.4 Multi Air6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Ελαστικά που δεν φορούν αλυσίδες
(**)Για εκδόσεις/αγορές στις οποίες προβλέπεται
(***)Εκδόσεις 1.4 με Βενζίνη
238
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
Page 243 of 308

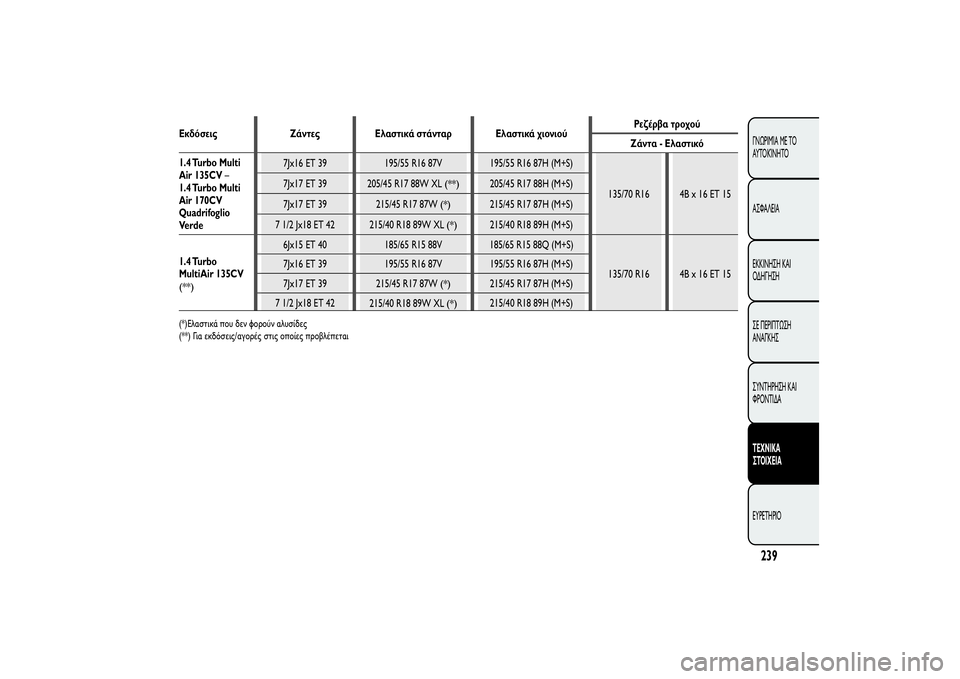

Εκδόσεις Ζάντες Ελαστικά στάνταρ Ελαστικά χιονιούΡεζέρβα τροχού
Ζάντα - Ελαστικό
1.4 Turbo Multi
Air 135CV–
1.4 Turbo Multi
Air 170CV
Quadrifoglio
Ve r d e7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Turbo
MultiAir 135CV
(**)
6Jx15 ET 40 185/65 R15 88V 185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Ελαστικά που δεν φορούν αλυσίδες
(**) Για εκδόσεις/αγορές στις οποίες προβλέπεται
239ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
Page 244 of 308

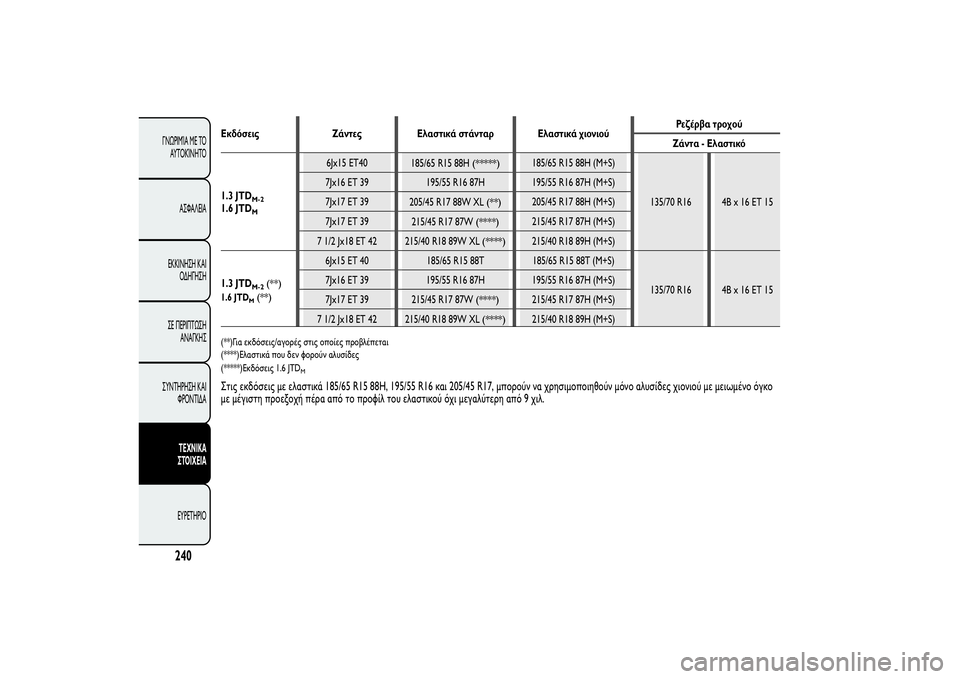

Εκδόσεις Ζάντες Ελαστικά στάνταρ Ελαστικά χιονιούΡεζέρβα τροχού
Ζάντα - Ελαστικό
1.3 JTD
M-2
1.6 JTD
M
6Jx15 ET40
185/65 R15 88H
(*****)
185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
1.3 JTD
M-2
(**)
1.6 JTD
M(**)
6Jx15 ET 40 185/65 R15 88T 185/65 R15 88T (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
(*****)Εκδόσεις 1.6 JTD
M
(**)Για εκδόσεις/αγορές στις οποίες προβλέπεται
(****)Ελαστικά που δεν φορούν αλυσίδεςΣτις εκδόσεις με ελαστικά 185/65 R15 88H, 195/55 R16 και 205/45 R17, μπορούν να χρησιμοποιηθούν μόνο αλυσίδες χιονιού με μειωμένο όγκο
με μέγιστη προεξοχή πέρα από το προφίλ του ελαστικού όχι μεγαλύτερη από 9 χιλ.
240
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
Page 245 of 308

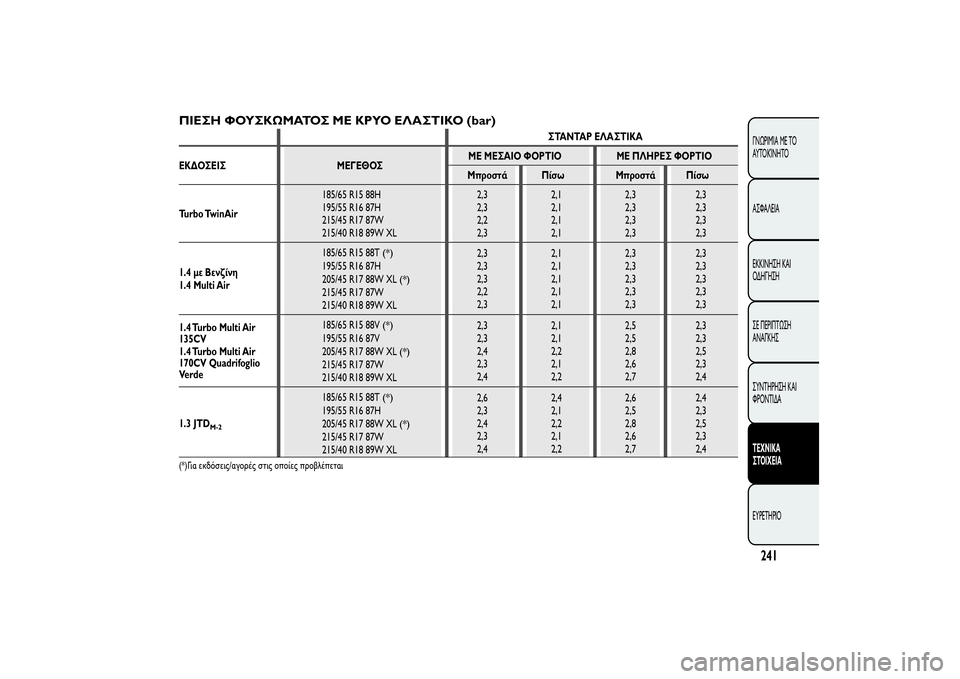

ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
ΣΤΑΝΤΑΡ ΕΛΑΣΤΙΚΑ
ΕΚΔΟΣΕΙΣΜΕ ΜΕΣΑΙΟ ΦΟΡΤΙΟ ΜΕ ΠΛΗΡΕΣ ΦΟΡΤΙΟ
Μπροστά Πίσω Μπροστά Πίσω
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 με Βενζίνη
1.4 Multi Air185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo Multi Air
135CV
1.4 Turbo Multi Air
170CV Quadrifoglio
Ve r d e185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
1.3 JTD
M-2
185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
(*)Για εκδόσεις/αγορές στις οποίες προβλέπεται
241ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
ΜΕΓΕΘΟΣ
Page 246 of 308

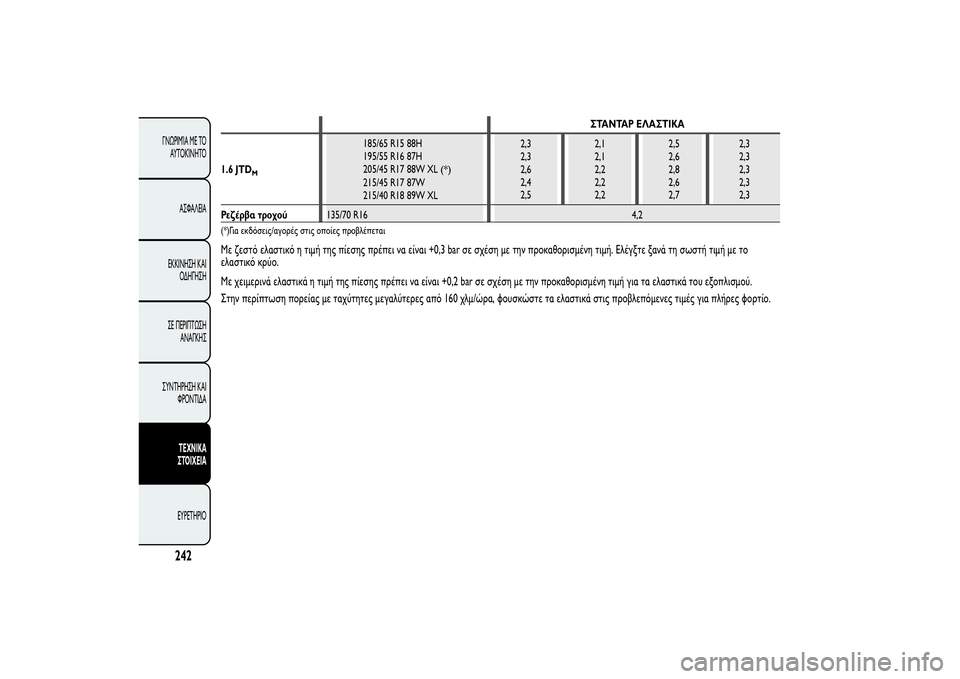

ΣΤΑΝΤΑΡ ΕΛΑΣΤΙΚΑ
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3
Ρεζέρβα τροχού135/70 R16 4,2
(*)Για εκδόσεις/αγορές στις οποίες προβλέπεταιΜε ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή. Ελέγξτε ξανά τη σωστή τιμή με το
ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά του εξοπλισμού.
Στην περίπτωση πορείας με ταχύτητες μεγαλύτερες από 160 χλμ/ώρα, φουσκώστε τα ελαστικά στις προβλεπόμενες τιμές για πλήρες φορτίο.
242
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
Page 247 of 308

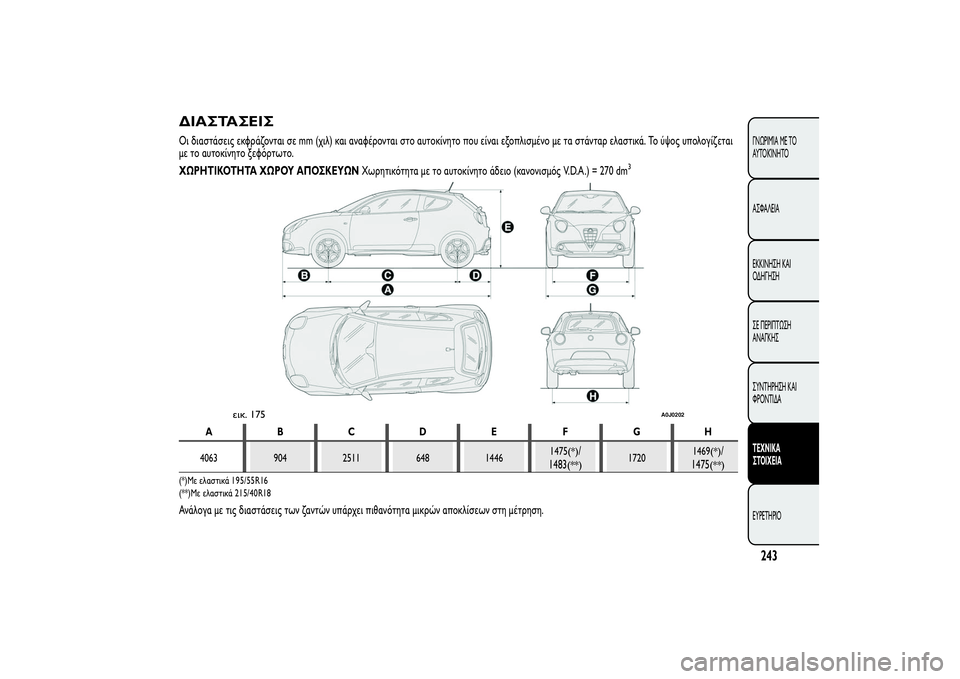

ΔΙΑΣΤΑΣΕΙΣΟι διαστάσεις εκφράζονται σε mm (χιλ) και αναφέρονται στο αυτοκίνητο που είναι εξοπλισμένο με τα στάνταρ ελαστικά. Το ύψος υπολογίζεται
με το αυτοκίνητο ξεφόρτωτο.
ΧΩΡΗΤΙΚΟΤΗΤΑ ΧΩΡΟΥ ΑΠΟΣΚΕΥΩΝΧωρητικότητα με το αυτοκίνητο άδειο (κανονισμός V.D.A.) = 270 dm
3
ABCDE FGH
4063 904 2511 648 14461475
(*)/
1483
(**)
17201469
(*)/
1475
(**)
(*)Με ελαστικά / R1
(**)Με ελαστικά 5/ R18Ανάλογα με τις διαστάσεις των ζαντών υπάρχει πιθανότητα μικρών αποκλίσεων στη μέτρηση.
εικ. 175
A0J0202
243ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
195 55 6
21 40
Page 248 of 308

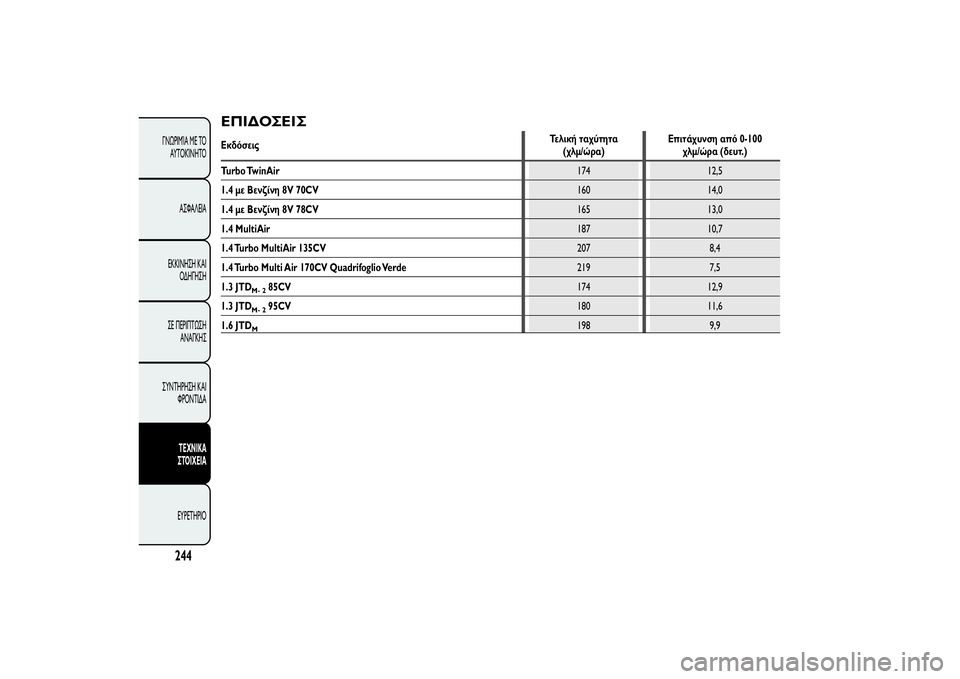

ΕΠΙΔΟΣΕΙΣΕκδόσειςΤελική ταχύτητα
(χλμ/ώρα)Επιτάχυνση από 0-100
χλμ/ώρα (δευτ.)
Turbo TwinAir174 12,
1.4 με Βενζίνη 8V 70CV160 14,0
1.4 με Βενζίνη 8V 78CV165 13,0
1.4 MultiAir187 10,7
1.4 Turbo MultiAir 135CV207 8,4
1.4 Turbo Multi Air 170CV Quadrifoglio Verde219 7,5
1.3 JTD
M- 2
85CV174 12,9
1.3 JTD
M- 2
95CV180 11,6
1.6 JTD
M
198 9,9
244
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
5
Page 249 of 308

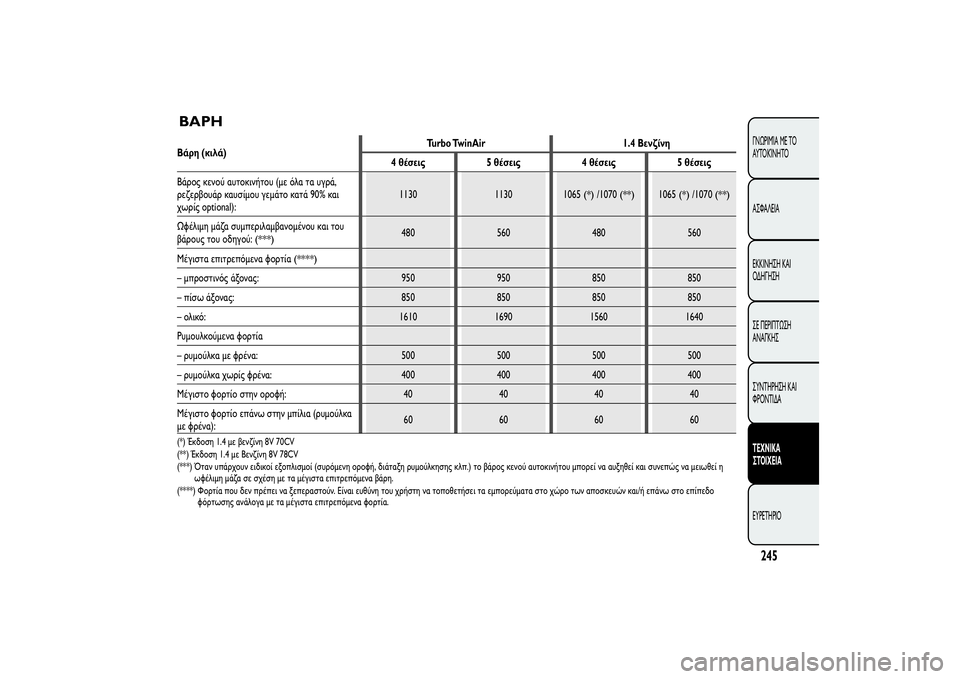

ΒΑΡΗ
245ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
Βάρη (κιλά)Turbo TwinAir 1.4 Βενζίνη
4 θέσεις 5 θέσεις 4 θέσεις 5 θέσεις
Βάρος κενού αυτοκινήτου (με όλα τα υγρά,
ρεζερβουάρ καυσίμου γεμάτο κατά 90% και
χωρίς optional):1130 1130
1065
(*)
/1070
(**)
1065
(*)
/1070
(**)
Ωφέλιμη μάζα συμπεριλαμβανομένου και του
βάρους του οδηγού:
(***)
480 560 480 560
Μέγιστα επιτρεπόμενα φορτία
(****)
– μπροστινός άξονας: 950 950 850 850
– πίσω άξονας: 850 850 850 850
– ολικό: 1610 1690 1560 1640
Ρυμουλκούμενα φορτία
– ρυμούλκα με φρένα: 500 500 500 500
– ρυμούλκα χωρίς φρένα: 400 400 400 400
Μέγιστο φορτίο στην οροφή: 40 40 40 40
Μέγιστο φορτίο επάνω στην μπίλια (ρυμούλκα
με φρένα):60 60 60 60(*) Έκδοση 1.4 με βενζίνη 8V 70CV
(**) Έκδοση 1.4 με Βενζίνη 8V 78CV
(***) Όταν υπάρχουν ειδικοί εξοπλισμοί (συρόμενη οροφή, διάταξη ρυμούλκησης κλπ.) το βάρος κενού αυτοκινήτου μπορεί να αυξηθεί και συνεπώς να μειωθεί η
ωφέλιμη μάζα σε σχέση με τα μέγιστα επιτρεπόμενα βάρη.
(****) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του χρήστη να τοποθετήσει τα εμπορεύματα στο χώρο των αποσκευών και/ή επάνω στο επίπεδο
φόρτωσης ανάλογα με τα μέγιστα επιτρεπόμενα φορτία.
Page 250 of 308

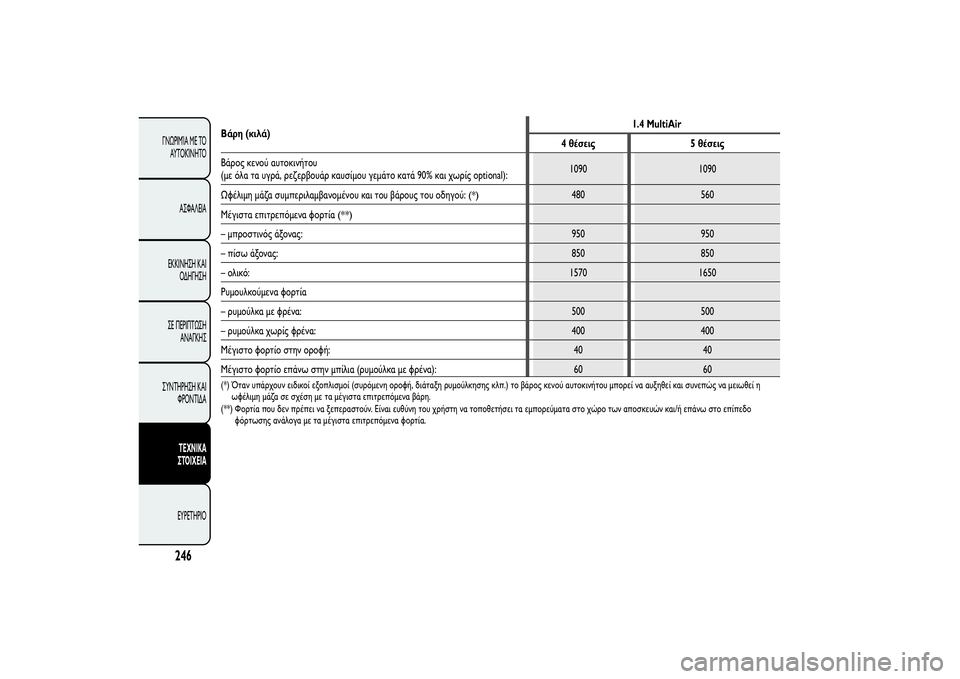

Βάρη (κιλά)1.4 MultiAir
4 θέσεις 5 θέσεις
Βάρος κενού αυτοκινήτου
(με όλα τα υγρά, ρεζερβουάρ καυσίμου γεμάτο κατά 90% και χωρίς optional):1090 1090
Ωφέλιμη μάζα συμπεριλαμβανομένου και του βάρους του οδηγού:
(*)
480 560
Μέγιστα επιτρεπόμενα φορτία
(**)
– μπροστινός άξονας: 950 950
– πίσω άξονας:850 850
– ολικό:1570 1650
Ρυμουλκούμενα φορτία
– ρυμούλκα με φρένα: 500 500
– ρυμούλκα χωρίς φρένα: 400 400
Μέγιστο φορτίο στην οροφή: 40 40
Μέγιστο φορτίο επάνω στην μπίλια (ρυμούλκα με φρένα): 60 60(*) Όταν υπάρχουν ειδικοί εξοπλισμοί (συρόμενη οροφή, διάταξη ρυμούλκησης κλπ.) το βάρος κενού αυτοκινήτου μπορεί να αυξηθεί και συνεπώς να μειωθείη
ωφέλιμη μάζα σε σχέση με τα μέγιστα επιτρεπόμενα βάρη.
(**) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του χρήστη να τοποθετήσει τα εμπορεύματα στο χώρο των αποσκευών και/ή επάνω στο επίπεδο
φόρτωσης ανάλογα με τα μέγιστα επιτρεπόμενα φορτία.
