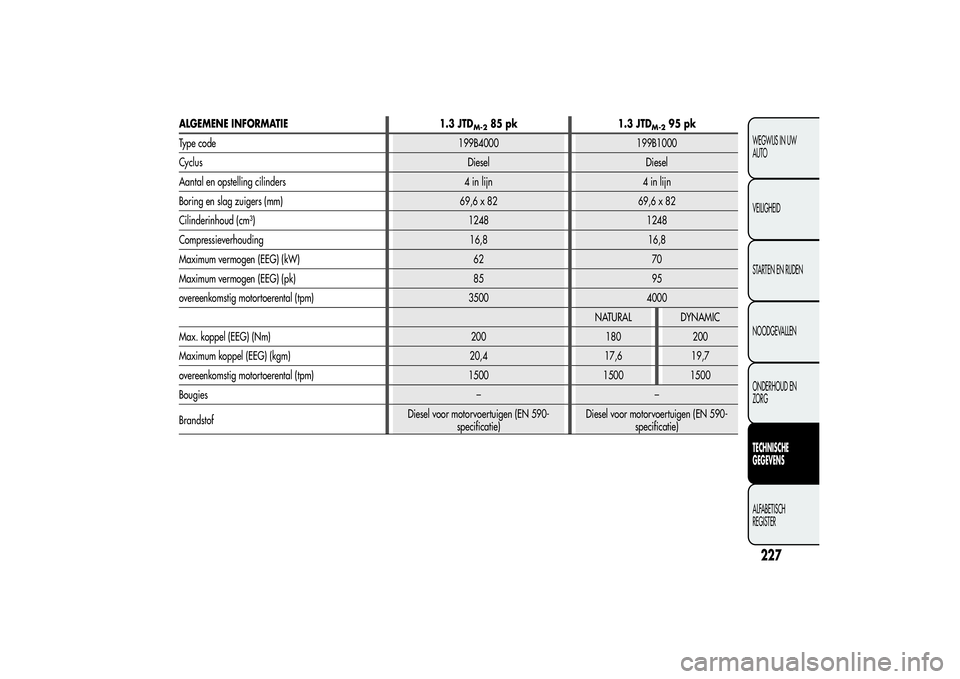

Alfa Romeo MiTo 2013 Instructieboek (in Dutch)

ALGEMENE INFORMATIE 1.3 JTD
M-2
85 pk 1.3 JTD
M-2
95 pk
Type code 199B4000 199B1000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 69,6 x 82 69,6 x 82
Cilinderinhoud (cm³) 1248 1248
Compressieverhouding 16,8 16,8
Maximum vermogen (EEG) (kW) 62 70
Maximum vermogen (EEG) (pk) 85 95
overeenkomstig motortoerental (tpm) 3500 4000
NATURAL DYNAMIC
Max. koppel (EEG) (Nm) 200 180 200
Maximum koppel (EEG) (kgm) 20,4 17,6 19,7
overeenkomstig motortoerental (tpm) 1500 1500 1500
Bougies – –
BrandstofDiesel voor motorvoertuigen (EN 590-
specificatie)Diesel voor motorvoertuigen (EN 590-
specificatie)
227WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

ALGEMENE INFORMATIE
1.6 JTD
M115 pk
(*)
1.6 JTD
M120 pk
Type code 955A4000 955A3000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 79,5 x 80,5 79,5 x 80,5
Cilinderinhoud (cm³) 1598 1598
Compressieverhouding 16,5 16,5
Maximum vermogen (EEG) (kW) 85 88
Maximum vermogen (EEG) (pk) 115 120
overeenkomstig motortoerental (tpm) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. koppel (EEG) (Nm) 260 300 280 320
Maximum koppel (EEG) (kgm) 26,5 30,6 28,6 32,6
overeenkomstig motortoerental (tpm) 1500 1500 1500 1750
Bougies – –
BrandstofDiesel voor motorvoertuigen (EN 590-
specificatie)Diesel voor motorvoertuigen (EN 590-
specificatie)
(*) Voor bepaalde uitvoeringen/markten
228WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

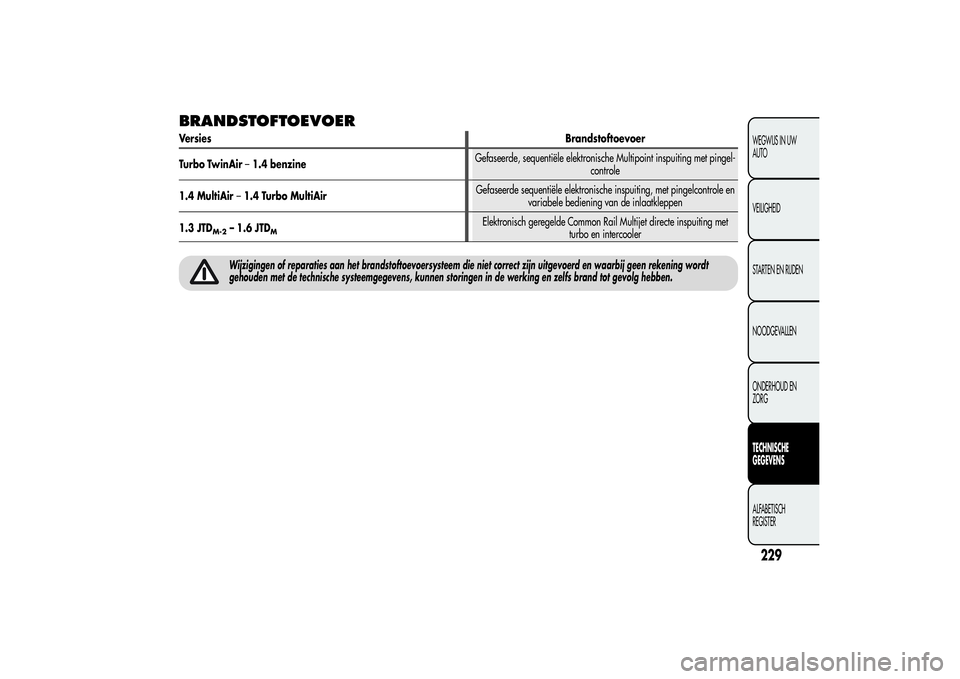

BRANDSTOFTOEVOERVersiesBrandstoftoevoer
Turbo TwinAir–1.4 benzineGefaseerde, sequentiële elektronische Multipoint inspuiting met pingel-
controle
1.4 MultiAir–1.4 Turbo MultiAirGefaseerde sequentiële elektronische inspuiting, met pingelcontrole en
variabele bediening van de inlaatkleppen
1.3 JTD
M-2
– 1.6 JTD
M
Elektronisch geregelde Common Rail Multijet directe inspuiting met
turbo en intercooler
Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt
gehouden met de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
229WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

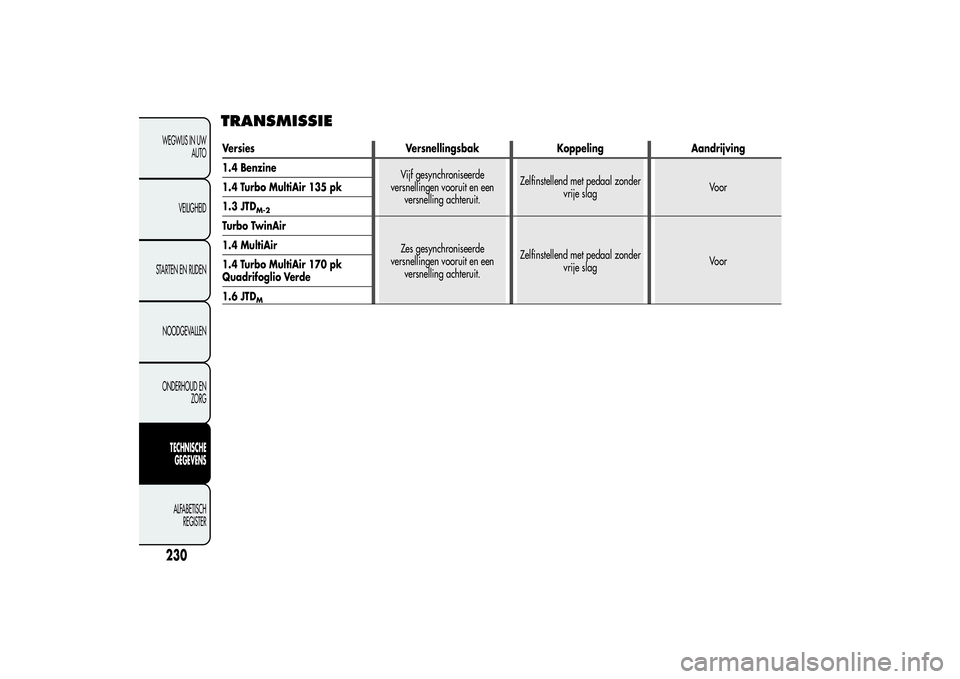

TRANSMISSIE
230WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
Versies Versnellingsbak Koppeling Aandrijving
1.4 Benzine
Vijf gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal zonder
vrije slagVoor 1.4 Turbo MultiAir 135 pk
1.3 JTD
M-2
Turbo TwinAir
Zes gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal zonder
vrije slagVoor 1.4 MultiAir
1.4 Turbo MultiAir 170 pk
Quadrifoglio Verde
1.6 JTD
M

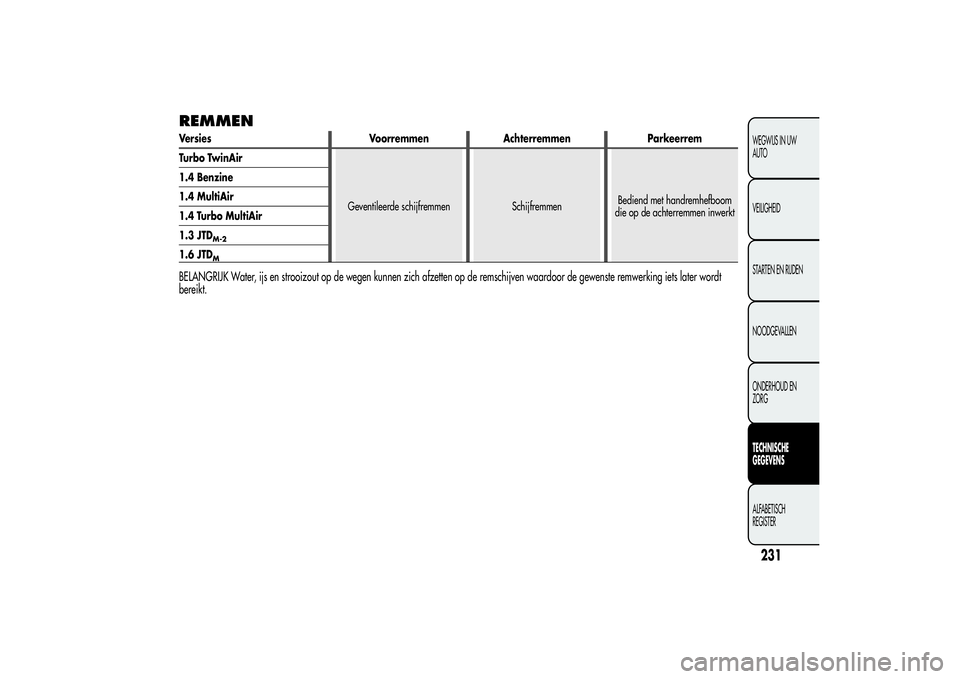

REMMENVersies Voorremmen Achterremmen Parkeerrem
Turbo TwinAir
Geventileerde schijfremmen SchijfremmenBediend met handremhefboom
die op de achterremmen inwerkt 1.4 Benzine
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remwerking iets later wordt
bereikt.
231WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

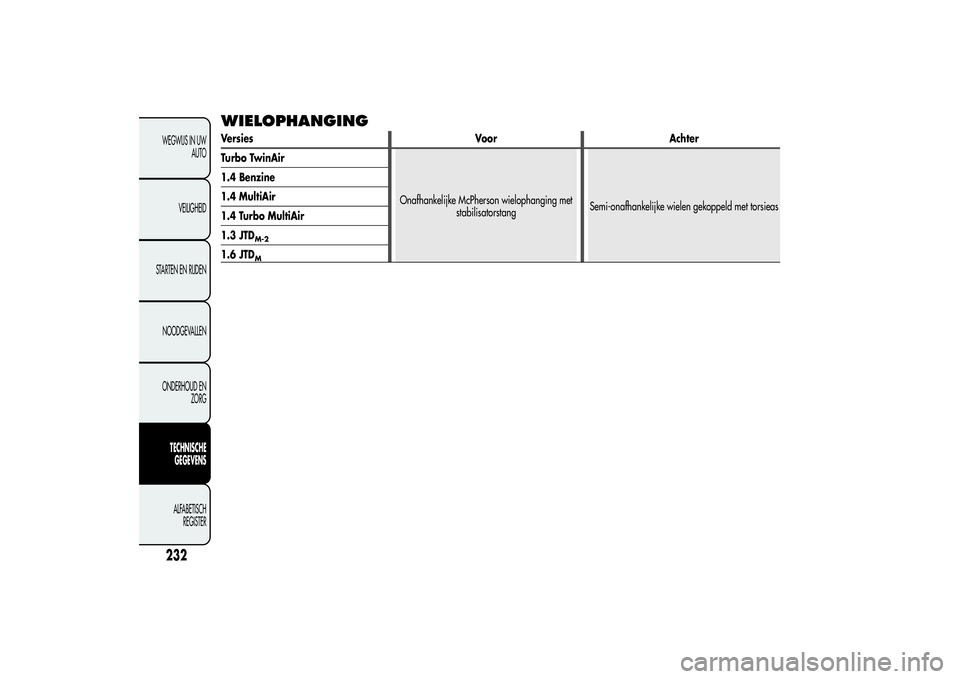

WIELOPHANGINGVersies Voor Achter
Turbo TwinAir
Onafhankelijke McPherson wielophanging met
stabilisatorstangSemi-onafhankelijke wielen gekoppeld met torsieas 1.4 Benzine
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
232WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

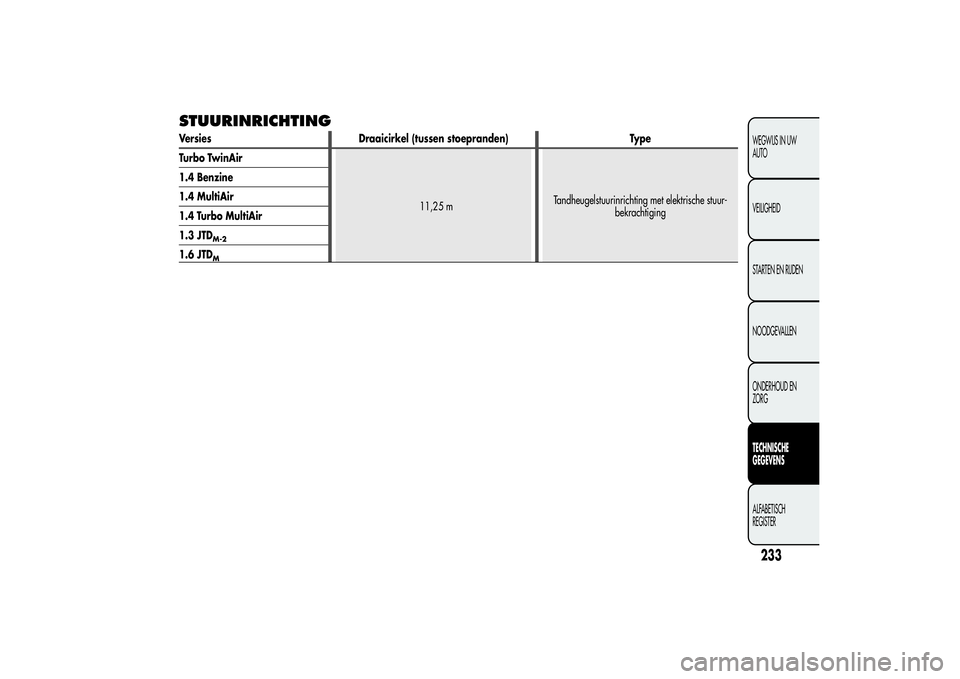

STUURINRICHTINGVersies Draaicirkel (tussen stoepranden) Type
Turbo TwinAir
11, mTandheugelstuurinrichting met elektrische stuur-
bekrachtiging 1.4 Benzine
1.4 MultiAir
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
233WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

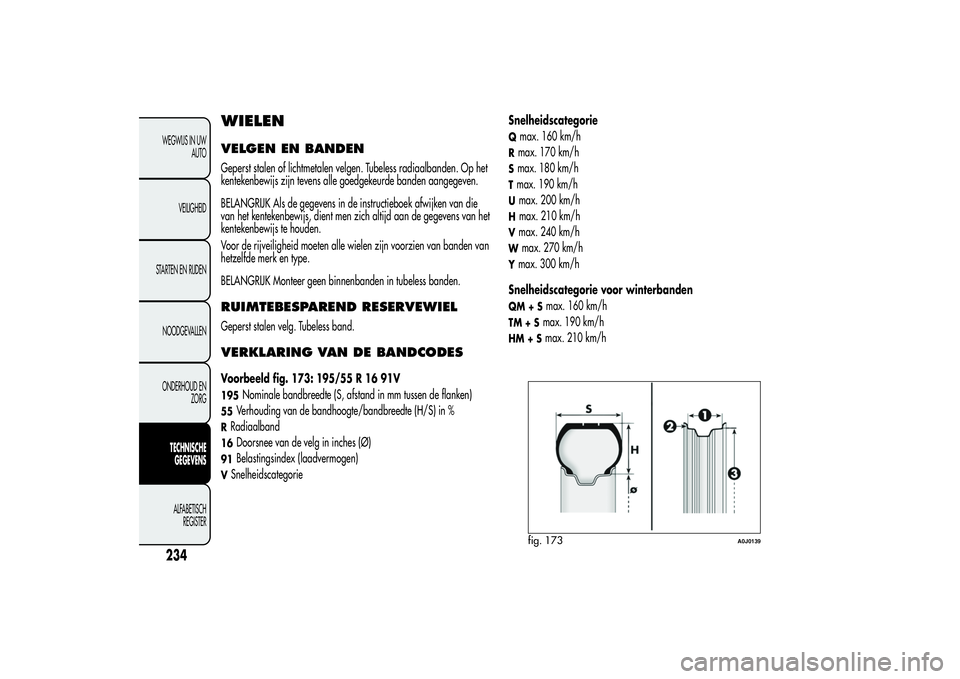

25

WIELENVELGEN EN BANDENGeperst stalen of lichtmetalen velgen. Tubeless radiaalbanden. Op het
kentekenbewijs zijn tevens alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in de instructieboek afwijken van die
van het kentekenbewijs, dient men zich altijd aan de gegevens van het
kentekenbewijs te houden.
Voor de rijveiligheid moeten alle wielen zijn voorzien van banden van
hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in tubeless banden.RUIMTEBESPAREND RESERVEWIELGeperst stalen velg. Tubeless band.VERKLARING VAN DE BANDCODESVoorbeeld fig. 173: 195/55 R 16 91V195
Nominale bandbreedte (S, afstand in mm tussen de flanken)
55
Verhouding van de bandhoogte/bandbreedte (H/S) in %
RRadiaalband16
Doorsnee van de velg in inches (Ø)
91
Belastingsindex (laadvermogen)
VSnelheidscategorieSnelheidscategorie
Qmax. 160 km/hRmax. 170 km/hSmax. 180 km/hTmax. 190 km/hUmax. 200 km/hHmax. 210 km/hVmax. 240 km/hW
max. 270 km/h
Ymax. 300 km/h
Snelheidscategorie voor winterbandenQM+S
max. 160 km/h
TM + S
max. 190 km/h
HM+S
max. 210 km/h
fig. 173
A0J0139
234WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

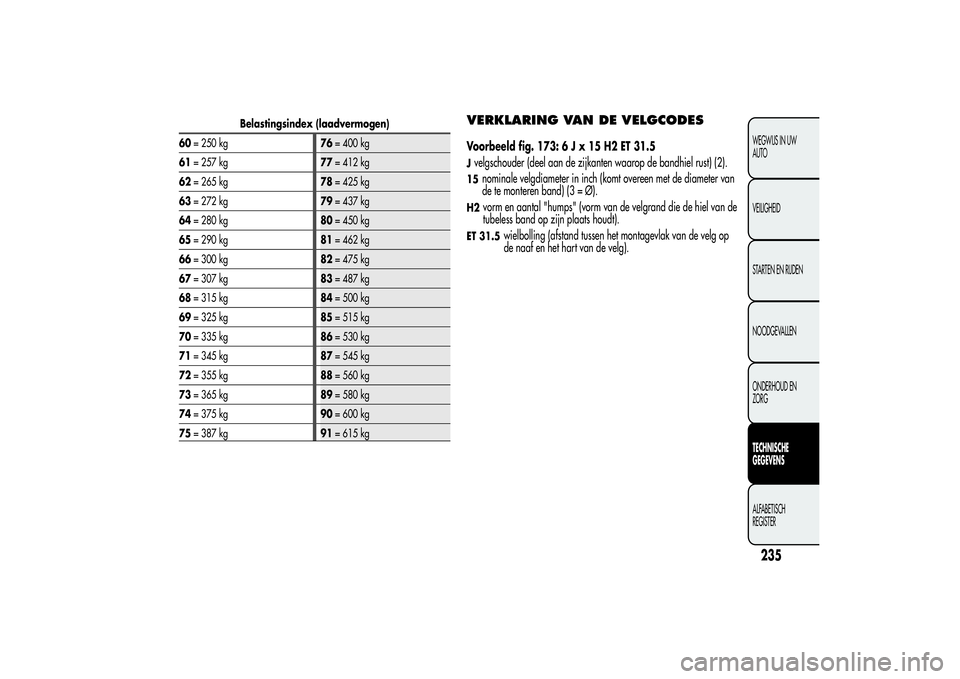

Belastingsindex (laadvermogen)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
VERKLARING VAN DE VELGCODESVoorbeeld fig. 173:6Jx15H2ET31.5Jvelgschouder (deel aan de zijkanten waarop de bandhiel rust) (2).15
nominale velgdiameter in inch (komt overeen met de diameter van
de te monteren band) (3 = Ø).
H2
vorm en aantal "humps" (vorm van de velgrand die de hiel van de
tubeless band op zijn plaats houdt).
ET 31.5
wielbolling (afstand tussen het montagevlak van de velg op
de naaf en het hart van de velg).
235WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

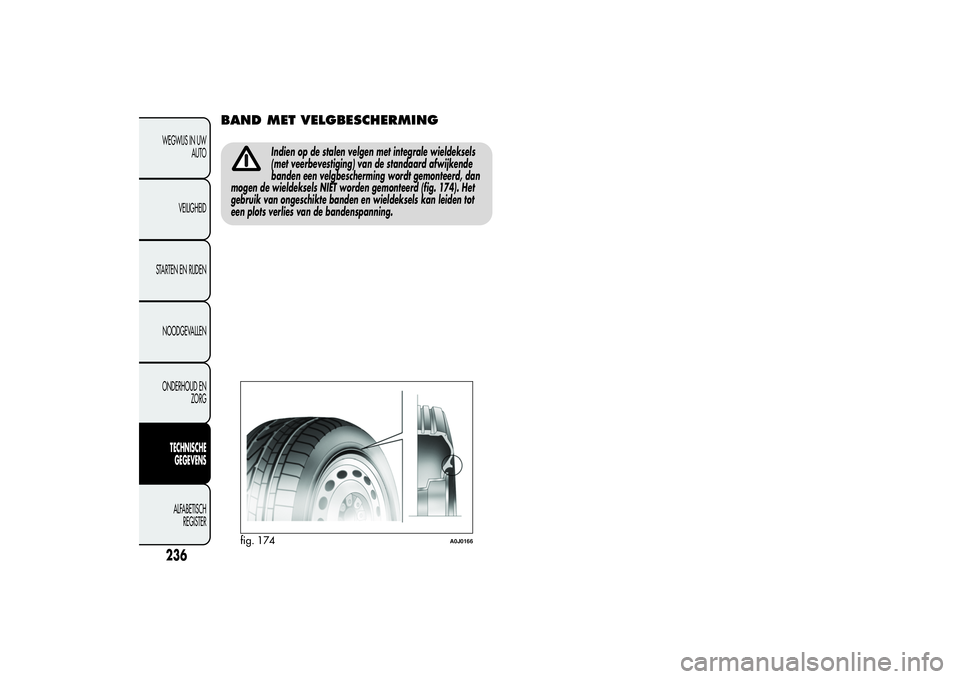

BAND MET VELGBESCHERMING
Indien op de stalen velgen met integrale wieldeksels
(met veerbevestiging) van de standaard afwijkende
banden een velgbescherming wordt gemonteerd, dan
mogen de wieldeksels NIET worden gemonteerd (fig. 174). Het
gebruik van ongeschikte banden en wieldeksels kan leiden tot
een plots verlies van de bandenspanning.
fig. 174
A0J0166
