Alfa Romeo MiTo 2013 Instructieboek (in Dutch)

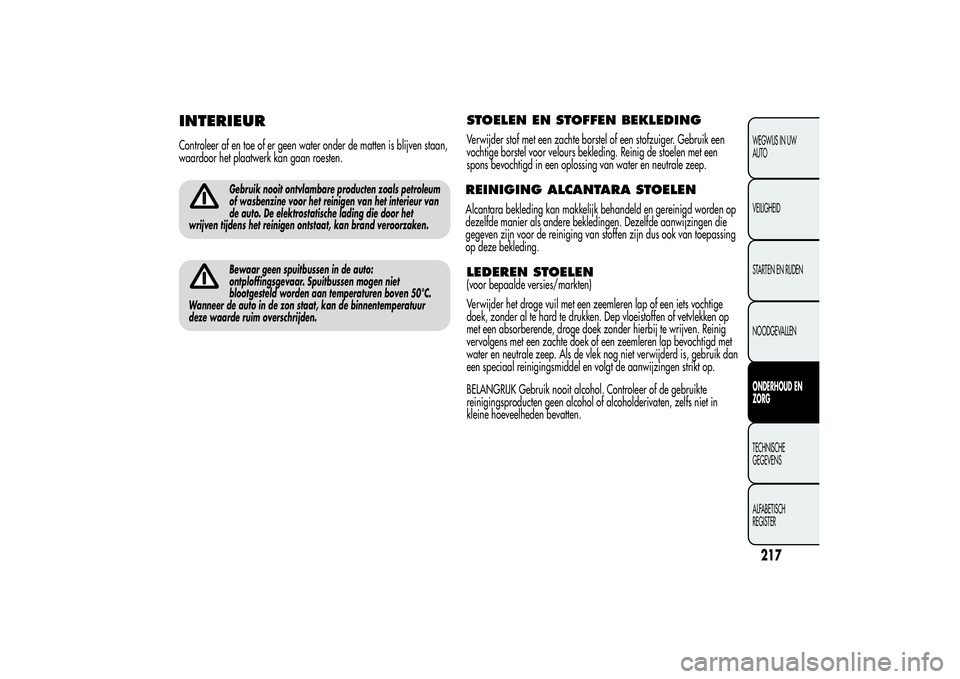

INTERIEURControleer af en toe of er geen water onder de matten is blijven staan,
waardoor het plaatwerk kan gaan roesten.
Gebruik nooit ontvlambare producten zoals petroleum
of wasbenzine voor het reinigen van het interieur van
de auto. De elektrostatische lading die door het
wrijven tijdens het reinigen ontstaat, kan brand veroorzaken.Bewaar geen spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen niet
blootgesteld worden aan temperaturen boven 50°C.
Wanneer de auto in de zon staat, kan de binnentemperatuur
deze waarde ruim overschrijden.
STOELEN EN STOFFEN BEKLEDINGVerwijder stof met een zachte borstel of een stofzuiger. Gebruik een
vochtige borstel voor velours bekleding. Reinig de stoelen met een
spons bevochtigd in een oplossing van water en neutrale zeep.LEDEREN STOELEN(voor bepaalde versies/markten)
Verwijder het droge vuil met een zeemleren lap of een iets vochtige
doek, zonder al te hard te drukken. Dep vloeistoffen of vetvlekken op
met een absorberende, droge doek zonder hierbij te wrijven. Reinig
vervolgens met een zachte doek of een zeemleren lap bevochtigd met
water en neutrale zeep. Als de vlek nog niet verwijderd is, gebruik dan
een speciaal reinigingsmiddel en volgt de aanwijzingen strikt op.
BELANGRIJK Gebruik nooit alcohol. Controleer of de gebruikte
reinigingsproducten geen alcohol of alcoholderivaten, zelfs niet in
kleine hoeveelheden bevatten.
217WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
REINIGING ALCANTARA STOELENAlcantara bekleding kan makkelijk behandeld en gereinigd worden op
dezelfde manier als andere bekledingen. Dezelfde aanwijzingen die
gegeven zijn voor de reiniging van stoffen zijn dus ook van toepassing
op deze bekleding.

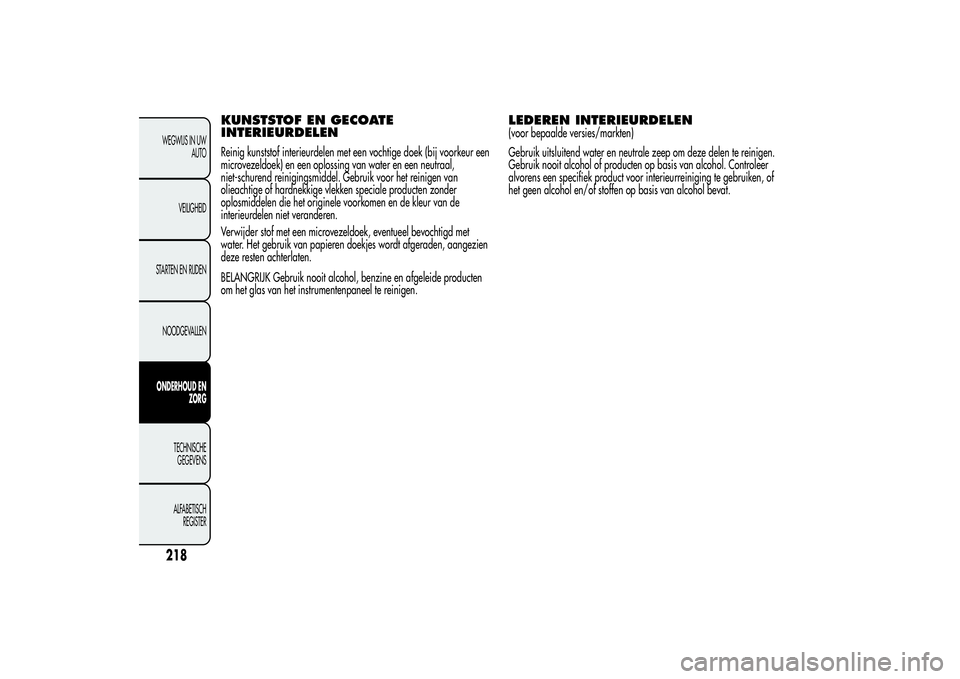

KUNSTSTOF EN GECOATE
INTERIEURDELENReinig kunststof interieurdelen met een vochtige doek (bij voorkeur een
microvezeldoek) en een oplossing van water en een neutraal,
niet-schurend reinigingsmiddel. Gebruik voor het reinigen van
olieachtige of hardnekkige vlekken speciale producten zonder
oplosmiddelen die het originele voorkomen en de kleur van de
interieurdelen niet veranderen.
Verwijder stof met een microvezeldoek, eventueel bevochtigd met
water. Het gebruik van papieren doekjes wordt afgeraden, aangezien
deze resten achterlaten.
LEDEREN INTERIEURDELEN(voor bepaalde versies/markten)
Gebruik uitsluitend water en neutrale zeep om deze delen te reinigen.
Gebruik nooit alcohol of producten op basis van alcohol. Controleer
alvorens een specifiek product voor interieurreiniging te gebruiken, of
het geen alcohol en/of stoffen op basis van alcohol bevat.
218WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BELANGRIJK Gebruik nooit alcohol, benzine en afgeleide producten
om het glas van het instrumentenpaneel te reinigen.

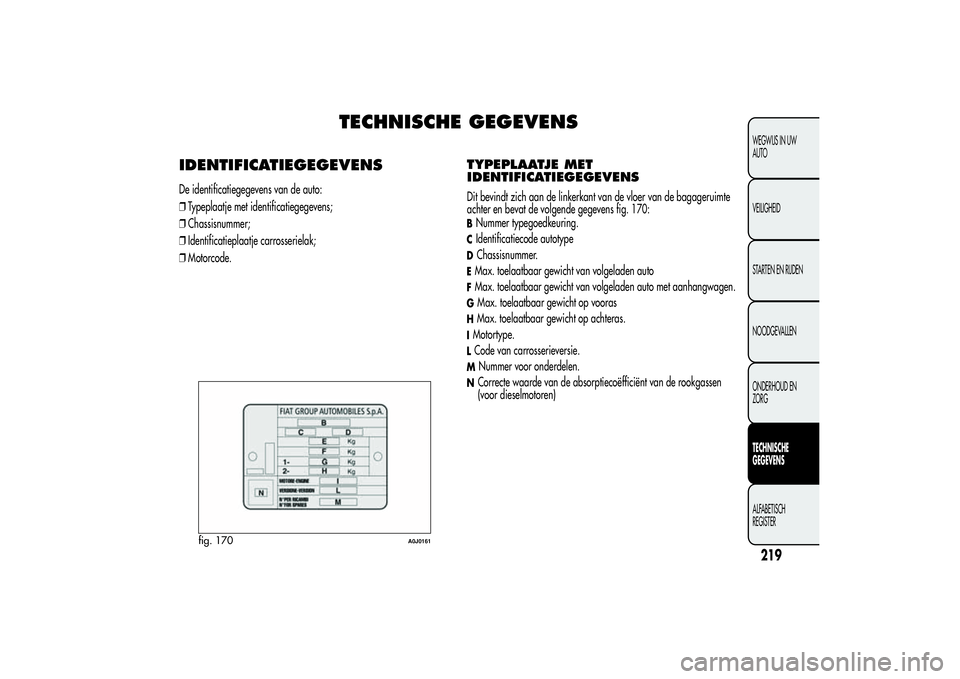

TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENSDe identificatiegegevens van de auto:
❒Typeplaatje met identificatiegegevens;
❒Chassisnummer;
❒Identificatieplaatje carrosserielak;
❒Motorcode.
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENSDit bevindt zich aan de linkerkant van de vloer van de bagageruimte
achter en bevat de volgende gegevens fig. 170:BNummer typegoedkeuring.CIdentificatiecode autotypeDChassisnummer.EMax. toelaatbaar gewicht van volgeladen autoFMax. toelaatbaar gewicht van volgeladen auto met aanhangwagen.GMax. toelaatbaar gewicht op voorasHMax. toelaatbaar gewicht op achteras.IMotortype.LCode van carrosserieversie.M
Nummer voor onderdelen.
NCorrecte waarde van de absorptiecoëfficiënt van de rookgassen
(voor dieselmotoren)
fig. 170
A0J0161
219WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

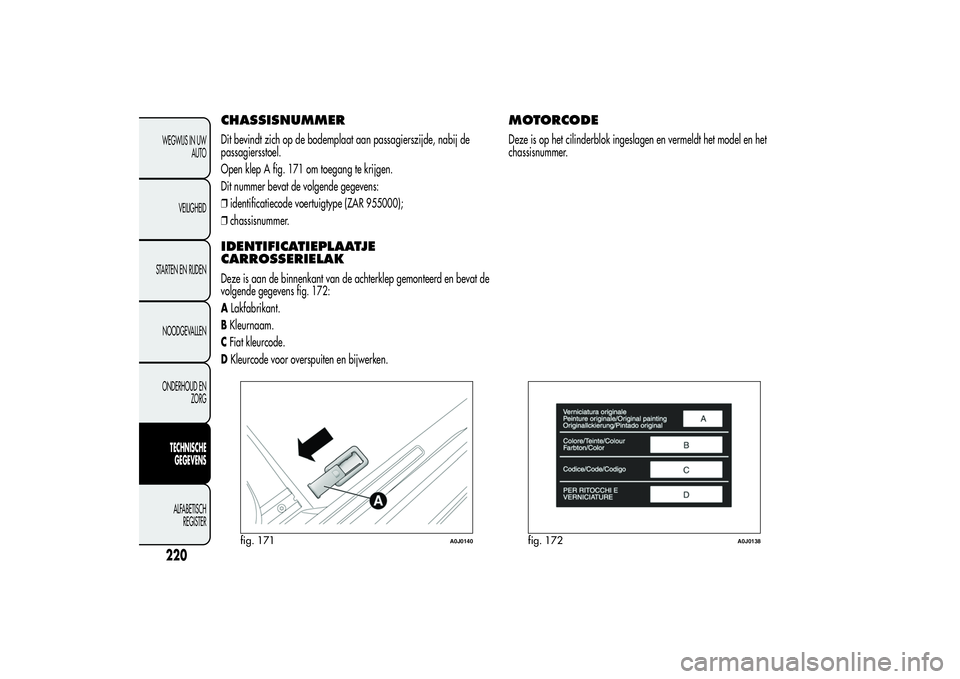

CHASSISNUMMERDit bevindt zich op de bodemplaat aan passagierszijde, nabij de
passagiersstoel.
Open klep A fig. 171 om toegang te krijgen.
Dit nummer bevat de volgende gegevens:
❒identificatiecode voertuigtype (ZAR 955000);
❒chassisnummer.IDENTIFICATIEPLAATJE
CARROSSERIELAKDeze is aan de binnenkant van de achterklep gemonteerd en bevat de
volgende gegevens fig. 172:
ALakfabrikant.
BKleurnaam.
CFiat kleurcode.
DKleurcode voor overspuiten en bijwerken.
MOTORCODEDeze is op het cilinderblok ingeslagen en vermeldt het model en het
chassisnummer.
fig. 171
A0J0140
fig. 172
A0J0138
220WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

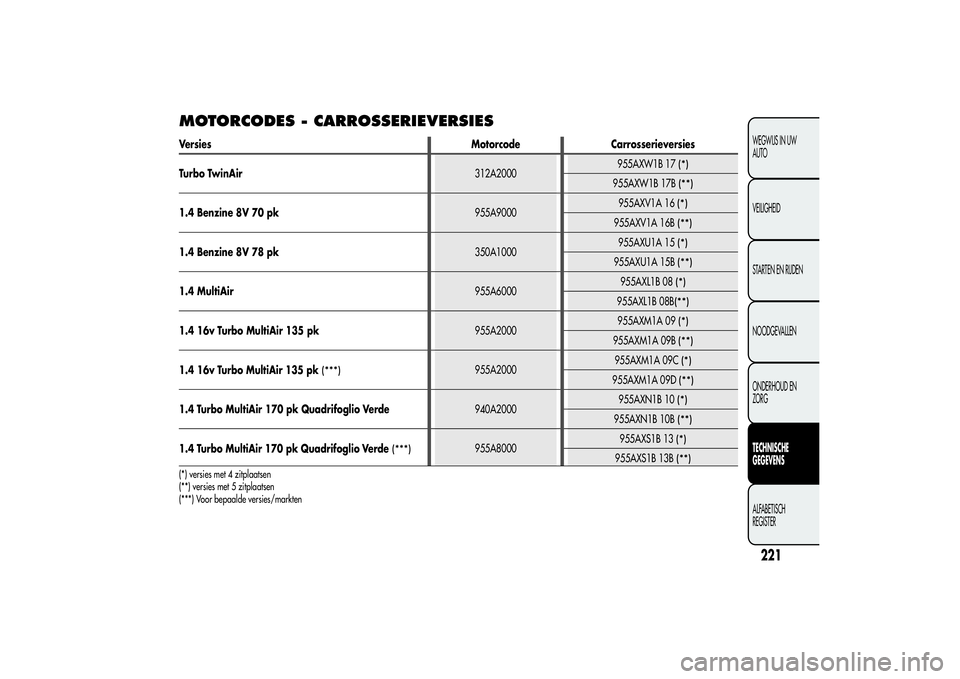

MOTORCODES - CARROSSERIEVERSIESVersies Motorcode Carrosserieversies
Turbo TwinAir312A2000955AXW1B 17
(*)
955AXW1B 17B
(**)
1.4 Benzine 8V 70 pk955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
1.4 Benzine 8V 78 pk350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 MultiAir955A6000955AXL1B 08
(*)
955AXL1B 08B
(**)
1.4 16v Turbo MultiAir 135 pk955A2000955AXM1A 09
(*)
955AXM1A 09B
(**)
1.4 16v Turbo MultiAir 135 pk
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo MultiAir 170 pk Quadrifoglio Verde940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.4 Turbo MultiAir 170 pk Quadrifoglio Verde
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
(*) versies met 4 zitplaatsen
(**) versies met 5 zitplaatsen
(***) Voor bepaalde versies/markten
221WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

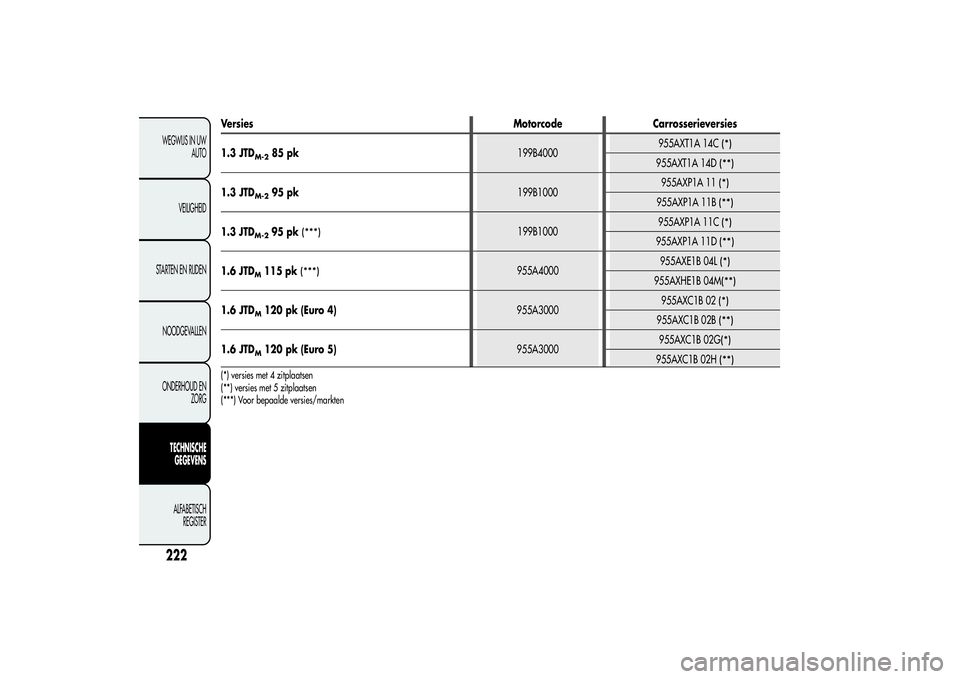

Versies Motorcode Carrosserieversies
1.3 JTD
M-2
85 pk199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
1.3 JTD
M-2
95 pk199B1000955AXP1A 11
(*)
955AXP1A 11B
(**)
1.3 JTD
M-2
95 pk
(***)
199B1000955AXP1A 11C
(*)
955AXP1A 11D
(**)
1.6 JTD
M115 pk
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120 pk (Euro 4)955A3000955AXC1B 02
(*)
955AXC1B 02B
(**)
1.6 JTD
M120 pk (Euro 5)955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(*) versies met 4 zitplaatsen
(**) versies met 5 zitplaatsen
(***) Voor bepaalde versies/markten
222WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

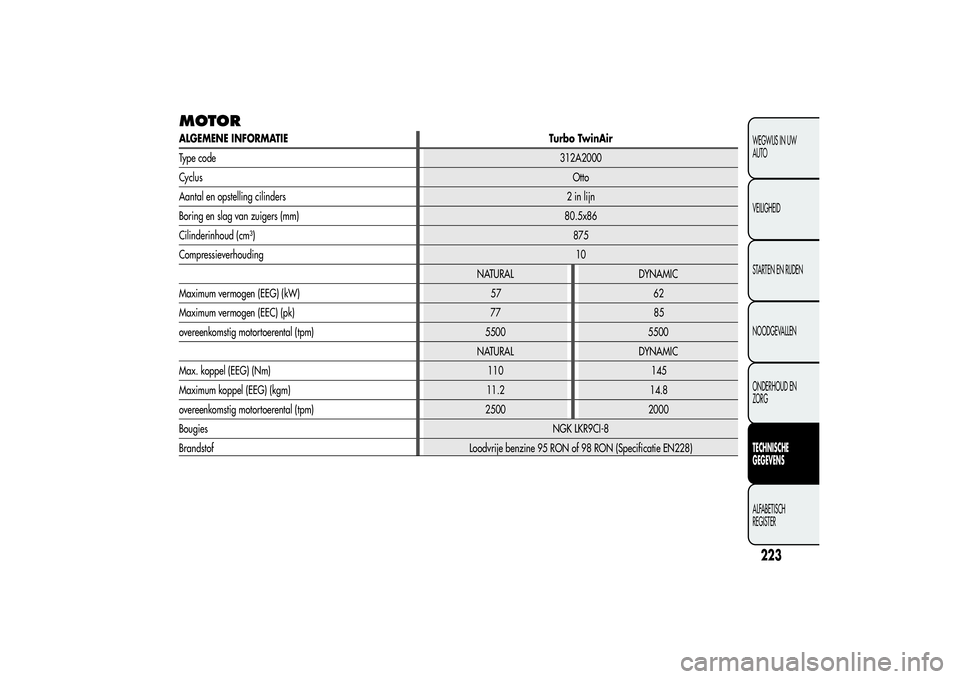

MOTORALGEMENE INFORMATIE Turbo TwinAir
Type code312A2000
CyclusOtto
Aantal en opstelling cilinders 2 in lijn
Boring en slag van zuigers (mm) 80.5x86
Cilinderinhoud (cm³)875
Compressieverhouding10
NATURAL DYNAMIC
Maximum vermogen (EEG) (kW)
Maximum vermogen (EEC) (pk)
overeenkomstig motortoerental (tpm) 5500 5500
NATURAL DYNAMIC
Max. koppel (EEG) (Nm) 1 145
Maximum koppel (EEG) (kgm) 1 . 1 .
overeenkomstig motortoerental (tpm) 2 00 2 00
BougiesNGK LKR9CI-8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN228)
223WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
77 8557 62
10
12
5048

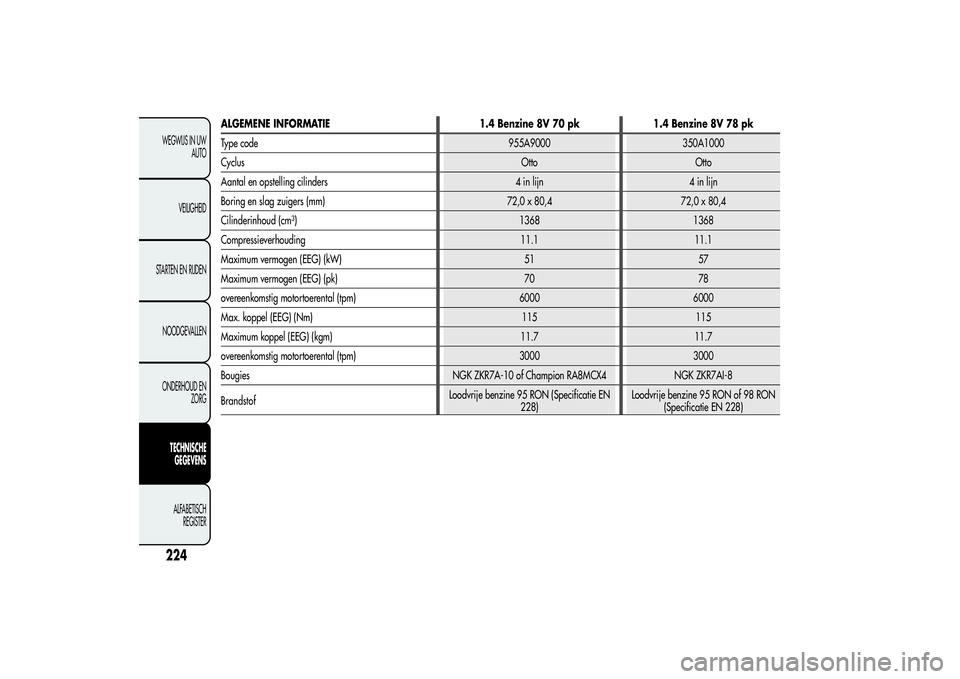

ALGEMENE INFORMATIE 1.4 Benzine 8V 70 pk 1.4 Benzine 8V 78 pk
Type code 955A9000 350A1000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 80,4 72,0 x 80,4
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 11.1 11.1
Maximum vermogen (EEG) (kW) 51 57
Maximum vermogen (EEG) (pk) 70 78
overeenkomstig motortoerental (tpm) 6000 6000
Max. koppel (EEG) (Nm) 115 115
Maximum koppel (EEG) (kgm) 11.7 11.7
overeenkomstig motortoerental (tpm) 3000 3000
Bougies NGK ZKR7A-10 of Champion RA8MCX4 NGK ZKR7AI-8
BrandstofLoodvrije benzine 95 RON (Specificatie EN
228)Loodvrije benzine 95 RON of 98 RON
(Specificatie EN 228)
224WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

225WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
1.4 Multi Air 1.4 Turbo Multi Air 135
C Otto Otto
10,8 9,8
77 99
105 135
6500 5000
NATURAL DYNAMIC
130 190 206
13,2 19,3 21
4000 4250 1750
NGK DCPR7E-N-10 NGK IKR9F8 yclus
Aantal en opstelling cilinders4inlijn
4 in lijn Type code955A9000350A1000 ALGEMENE INFORMATIE
Loodvrije benzine 95 RON (Specificatie EN
228)Loodvrije benzine 95 RON of 98 RON
(Specificatie EN 228) BrandstofBougies overeenkomstig motortoerental (tpm)Cilinderinhoud (cm³)1368
1368 Boring en slag zuigers (mm)72,0 x 80,4 72,0 x 80,4
Compressieverhouding
Maximum vermogen (EEG) (kW)
Maximum vermogen (EEG) (pk)
overeenkomstig motortoerental (tpm)pk
Max. koppel (EEG) (Nm)
Maximum koppel (EEG) (kgm)

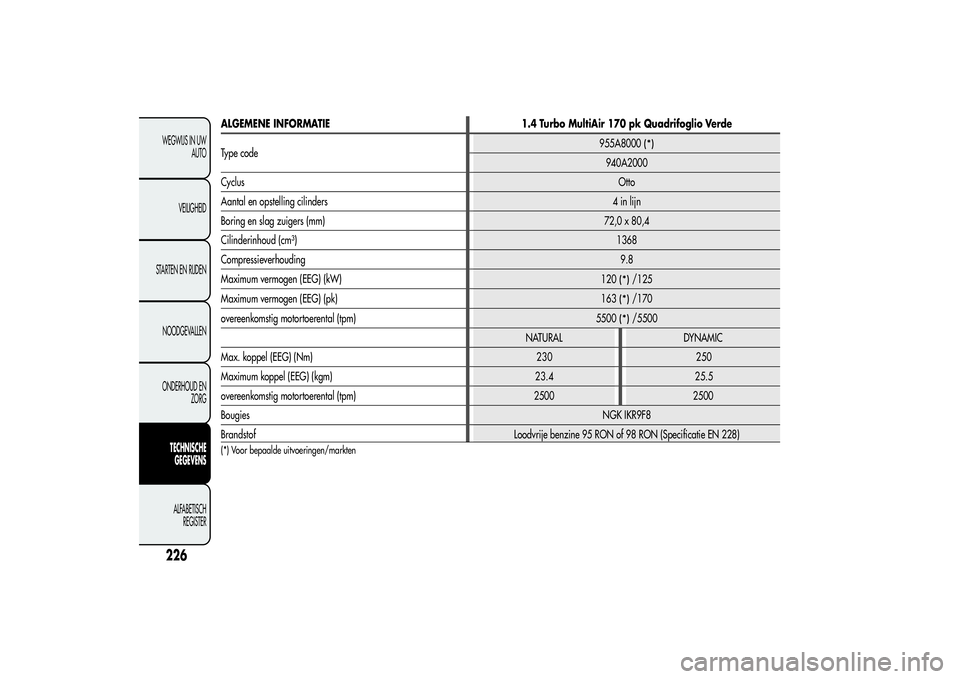

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 170 pk Quadrifoglio Verde
Type code955A8000
(*)
940A2000
CyclusOtto
Aantal en opstelling cilinders4inlijn
Boring en slag zuigers (mm) 72,0 x 80,4
Cilinderinhoud (cm³)1368
Compressieverhouding9.8
Maximum vermogen (EEG) (kW)
120
(*)
/125
Maximum vermogen (EEG) (pk)
163
(*)
/170
overeenkomstig motortoerental (tpm)
5500
(*)
/5500
NATURAL DYNAMIC
Max. koppel (EEG) (Nm) 230 250
Maximum koppel (EEG) (kgm) 23.4 25.5
overeenkomstig motortoerental (tpm) 500 5 0
BougiesNGK IKR9F8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN 228)
(*) Voor bepaalde uitvoeringen/markten
226WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
