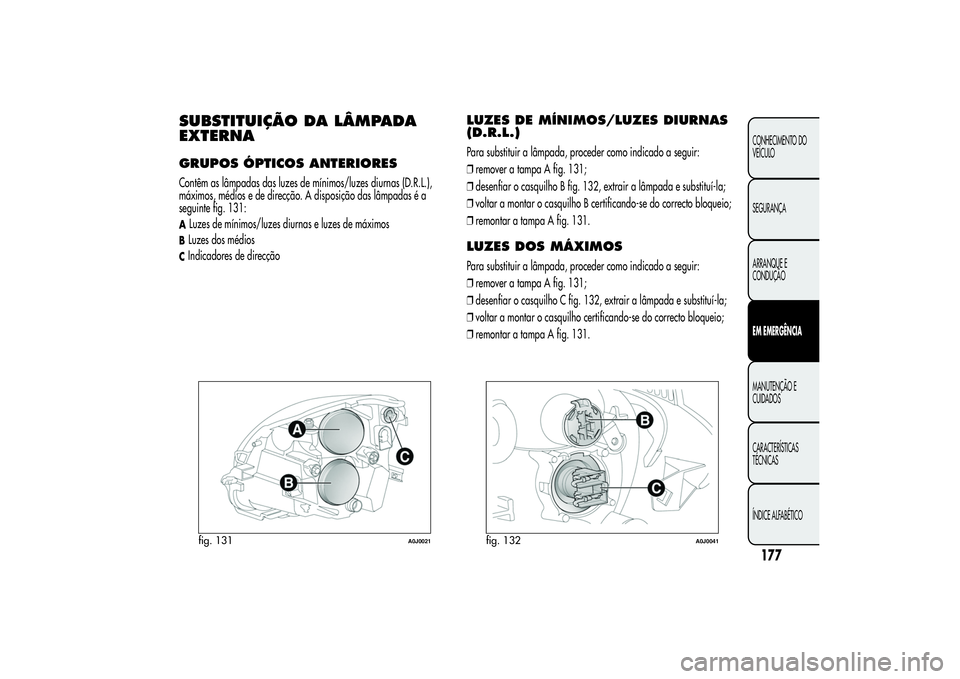

Page 181 of 312

SUBSTITUIÇÃO DA LÂMPADA
EXTERNAGRUPOS ÓPTICOS ANTERIORESContêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e de direcção. A disposição das lâmpadas é a
seguinte fig. 131:ALuzes de mínimos/luzes diurnas e luzes de máximosBLuzes dos médiosCIndicadores de direcção
LUZES DE MÍNIMOS/LUZES DIURNAS
(D.R.L.)Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 131;
❒desenfiar o casquilho B fig. 132, extrair a lâmpada e substituí-la;
❒voltar a montar o casquilho B certificando-se do correcto bloqueio;
❒remontar a tampa A fig. 131.LUZES DOS MÁXIMOSPara substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 131;
❒desenfiar o casquilho C fig. 132, extrair a lâmpada e substituí-la;
❒voltar a montar o casquilho certificando-se do correcto bloqueio;
❒remontar a tampa A fig. 131.
fig. 131
A0J0021
fig. 132
A0J0041
177CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

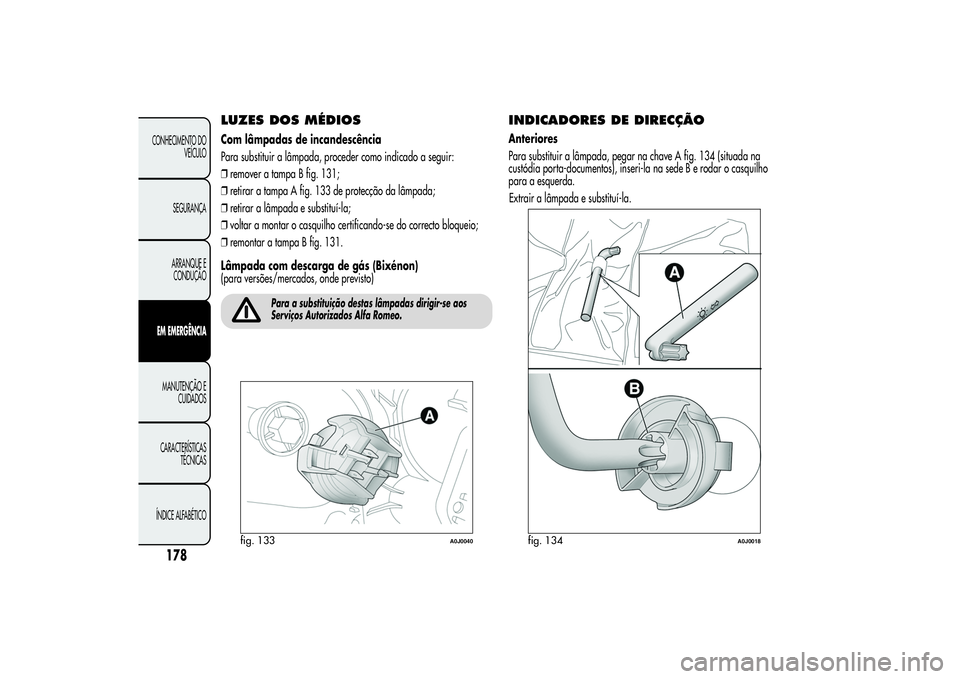

Page 182 of 312

LUZES DOS MÉDIOSCom lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa B fig. 131;
❒retirar a tampa A fig. 133 de protecção da lâmpada;
❒retirar a lâmpada e substituí-la;
❒voltar a montar o casquilho certificando-se do correcto bloqueio;
❒remontar a tampa B fig. 131.
Lâmpada com descarga de gás (Bixénon)
(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas dirigir-se aos
Serviços Autorizados Alfa Romeo.
INDICADORES DE DIRECÇÃOAnteriores
Para substituir a lâmpada, pegar na chave A fig. 134 (situada na
custódia porta-documentos), inseri-la na sede B e rodar o casquilho
para a esquerda.
fig. 133
A0J0040
fig. 134
A0J0018
178
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Extrair a lâmpada e substituí-la.

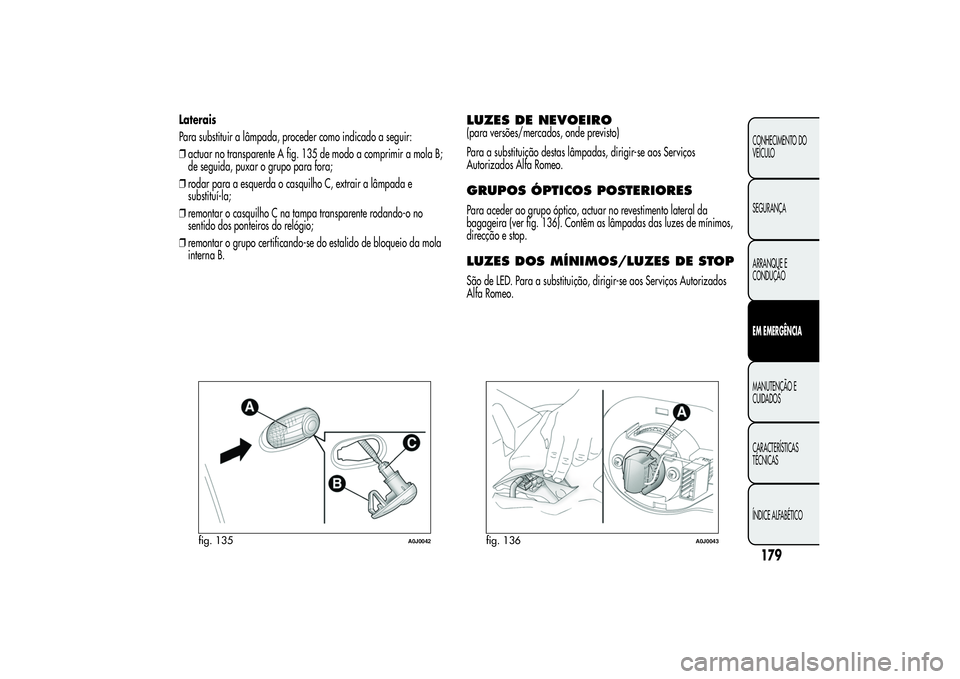

Page 183 of 312

Laterais
Para substituir a lâmpada, proceder como indicado a seguir:
❒actuar no transparente A fig. 135 de modo a comprimir a mola B;
de seguida, puxar o grupo para fora;
❒rodar para a esquerda o casquilho C, extrair a lâmpada e
substituí-la;
❒remontar o casquilho C na tampa transparente rodando-o no
sentido dos ponteiros do relógio;
❒remontar o grupo certificando-se do estalido de bloqueio da mola
interna B.
LUZES DE NEVOEIRO(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços
Autorizados Alfa Romeo.GRUPOS ÓPTICOS POSTERIORESPara aceder ao grupo óptico, actuar no revestimento lateral da
bagageira (ver fig. 136). Contêm as lâmpadas das luzes de mínimos,
direcção e stop.LUZES DOS MÍNIMOS/LUZES DE STOPSão de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
fig. 135
A0J0042
fig. 136
A0J0043
179CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

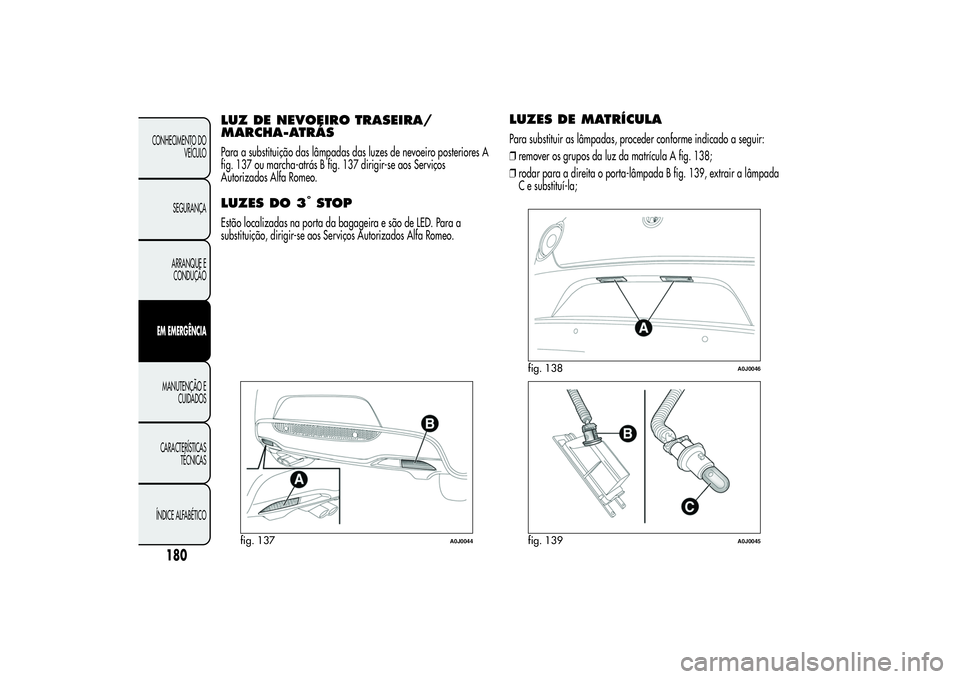

Page 184 of 312

LUZ DE NEVOEIRO TRASEIRA/
MARCHA-ATRÁSPara a substituição das lâmpadas das luzes de nevoeiro posteriores A
fig. 137 ou marcha-atrás B fig. 137 dirigir-se aos Serviços
Autorizados Alfa Romeo.LUZES DO 3
°STOP
Estão localizadas na porta da bagageira e são de LED. Para a
substituição, dirigir-se aos Serviços Autorizados Alfa Romeo.
LUZES DE MATRÍCULAPara substituir as lâmpadas, proceder conforme indicado a seguir:
❒remover os grupos da luz da matrícula A fig. 138;
❒rodar para a direita o porta-lâmpada B fig. 139, extrair a lâmpada
C e substituí-la;
fig. 137
A0J0044
fig. 138
A0J0046
fig. 139
A0J0045
180
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

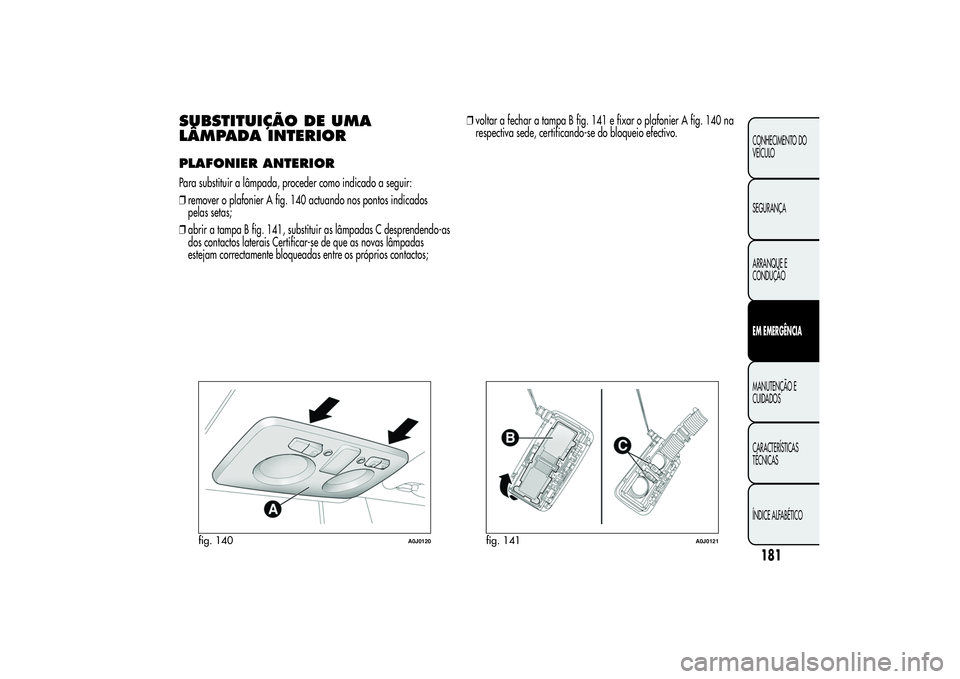

Page 185 of 312

SUBSTITUIÇÃO DE UMA
LÂMPADA INTERIORPLAFONIER ANTERIORPara substituir a lâmpada, proceder como indicado a seguir:
❒remover o plafonier A fig. 140 actuando nos pontos indicados
pelas setas;
❒abrir a tampa B fig. 141, substituir as lâmpadas C desprendendo-as
dos contactos laterais Certificar-se de que as novas lâmpadas
estejam correctamente bloqueadas entre os próprios contactos;❒voltar a fechar a tampa B fig. 141 e fixar o plafonier A fig. 140 na
respectiva sede, certificando-se do bloqueio efectivo.
fig. 140
A0J0120
fig. 141
A0J0121
181CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

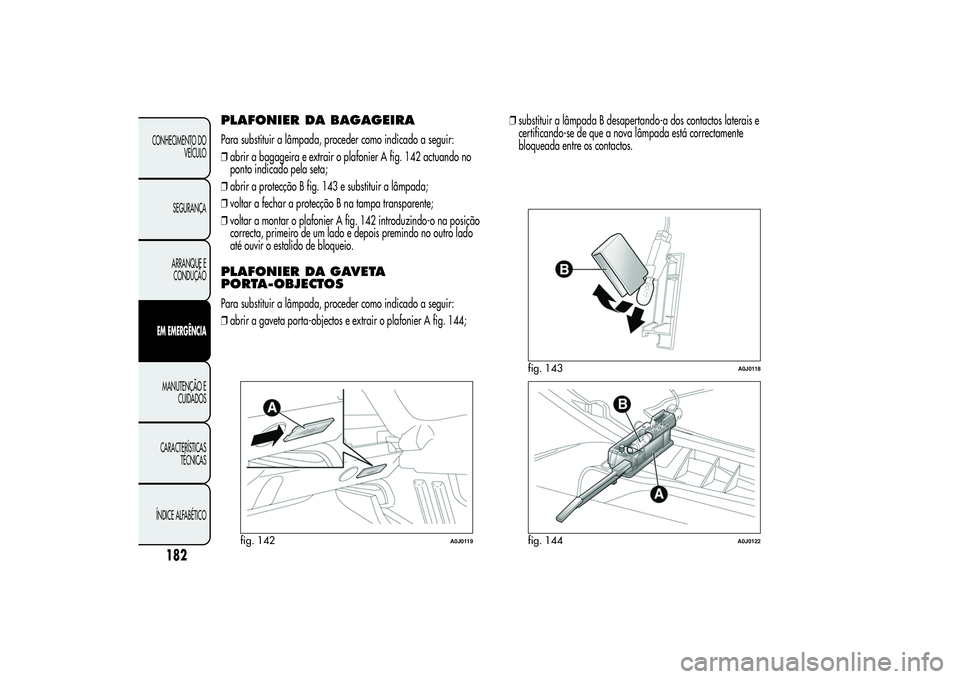

Page 186 of 312

PLAFONIER DA BAGAGEIRAPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a bagageira e extrair o plafonier A fig. 142 actuando no
ponto indicado pela seta;
❒abrir a protecção B fig. 143 e substituir a lâmpada;
❒voltar a fechar a protecção B na tampa transparente;
❒voltar a montar o plafonier A fig. 142 introduzindo-o na posição
correcta, primeiro de um lado e depois premindo no outro lado
até ouvir o estalido de bloqueio.PLAFONIER DA GAVETA
PORTA-OBJECTOSPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a gaveta porta-objectos e extrair o plafonier A fig. 144;❒substituir a lâmpada B desapertando-a dos contactos laterais e
certificando-se de que a nova lâmpada está correctamente
bloqueada entre os contactos.
fig. 142
A0J0119
fig. 143
A0J0118
fig. 144
A0J0122
182
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

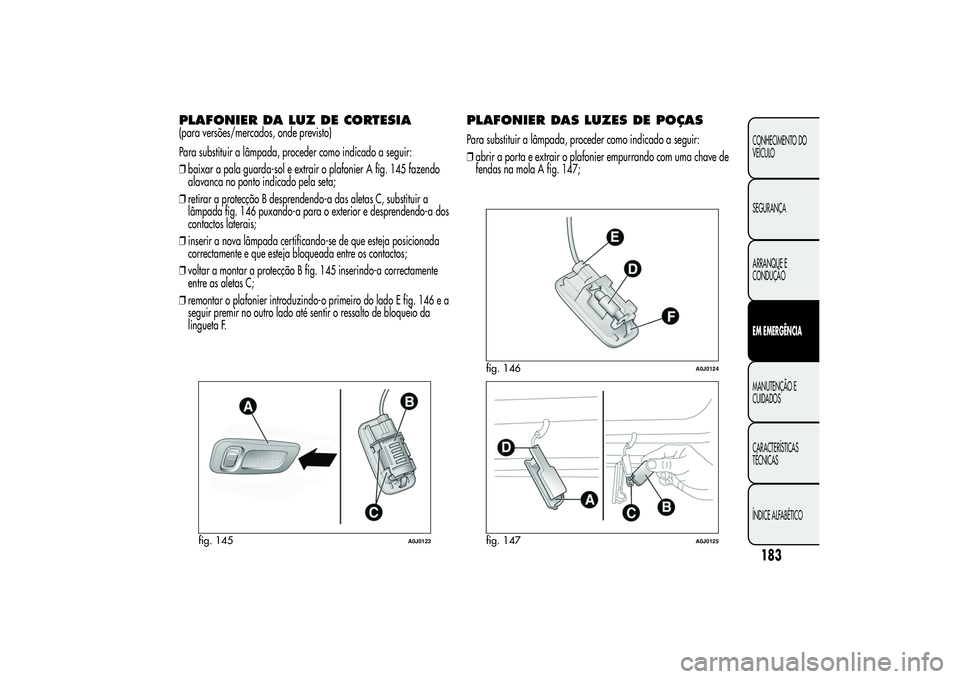

Page 187 of 312

PLAFONIER DA LUZ DE CORTESIA(para versões/mercados, onde previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❒baixar a pala guarda-sol e extrair o plafonier A fig. 145 fazendo
alavanca no ponto indicado pela seta;
❒retirar a protecção B desprendendo-a das aletas C, substituir a
lâmpada fig. 146 puxando-a para o exterior e desprendendo-a dos
contactos laterais;
❒inserir a nova lâmpada certificando-se de que esteja posicionada
correctamente e que esteja bloqueada entre os contactos;
❒voltar a montar a protecção B fig. 145 inserindo-a correctamente
entre as aletas C;
❒remontar o plafonier introduzindo-o primeiro do lado E fig. 146 e a
seguir premir no outro lado até sentir o ressalto de bloqueio da
lingueta F.
PLAFONIER DAS LUZES DE POÇASPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a porta e extrair o plafonier empurrando com uma chave de
fendas na mola A fig. 147;
fig. 145
A0J0123
fig. 146
A0J0124
fig. 147
A0J0125
183CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

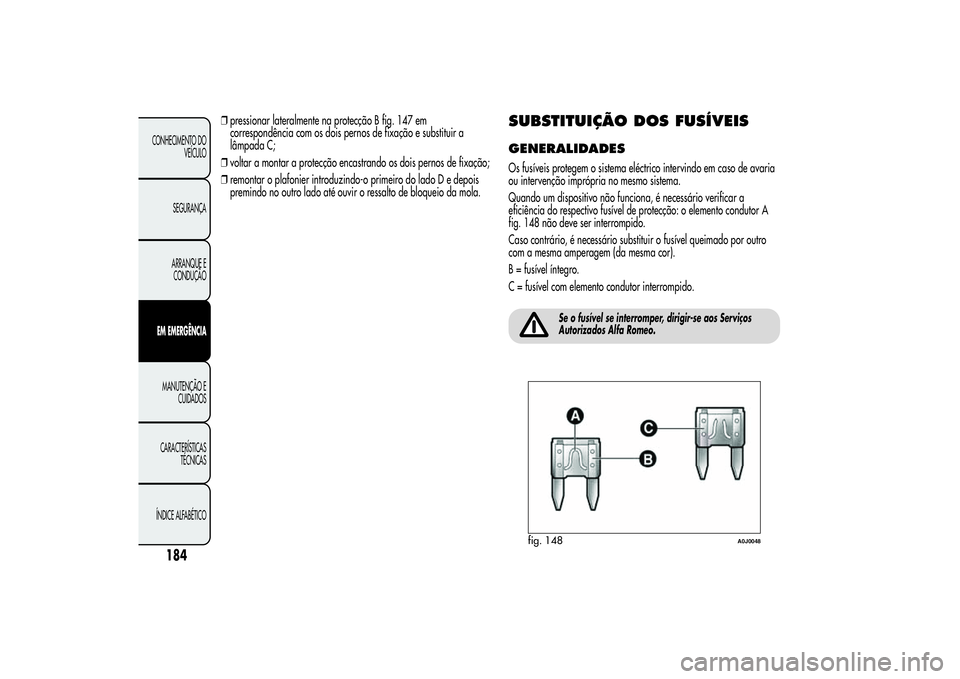

Page 188 of 312

❒pressionar lateralmente na protecção B fig. 147 em
correspondência com os dois pernos de fixação e substituir a
lâmpada C;
❒voltar a montar a protecção encastrando os dois pernos de fixação;
❒remontar o plafonier introduzindo-o primeiro do lado D e depois
premindo no outro lado até ouvir o ressalto de bloqueio da mola.
SUBSTITUIÇÃO DOS FUSÍVEISGENERALIDADESOs fusíveis protegem o sistema eléctrico intervindo em caso de avaria
ou intervenção imprópria no mesmo sistema.
Quando um dispositivo não funciona, é necessário verificar a
eficiência do respectivo fusível de protecção: o elemento condutor A
fig. 148 não deve ser interrompido.
Caso contrário, é necessário substituir o fusível queimado por outro
com a mesma amperagem (da mesma cor).
B = fusível íntegro.
C = fusível com elemento condutor interrompido.
Se o fusível se interromper, dirigir-se aos Serviços
Autorizados Alfa Romeo.
fig. 148
A0J0048
184
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

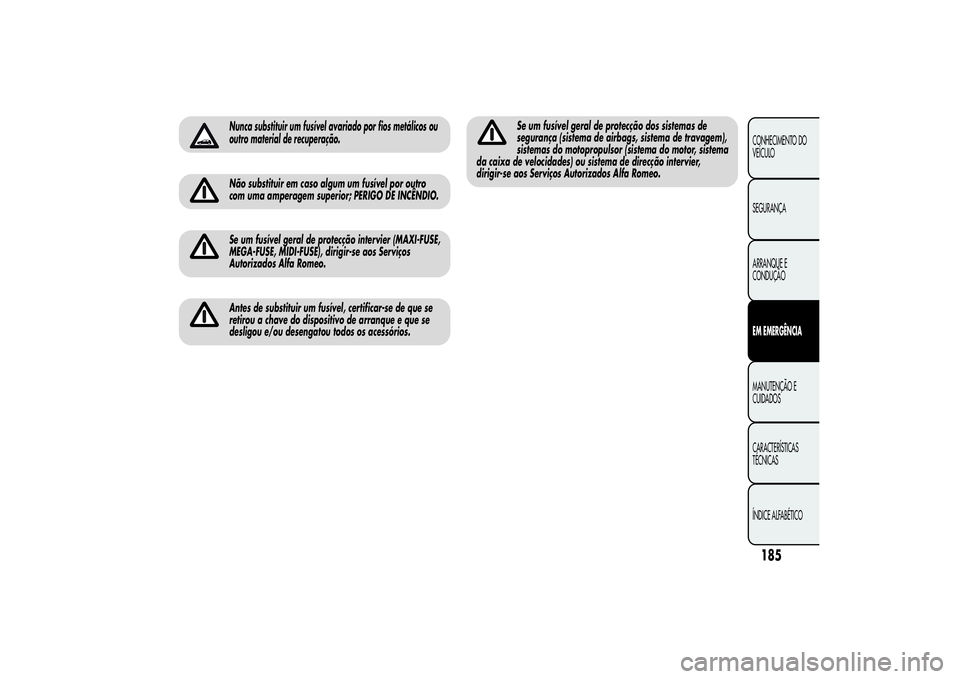

Page 189 of 312

Nunca substituir um fusível avariado por fios metálicos ou
outro material de recuperação.Não substituir em caso algum um fusível por outro
com uma amperagem superior; PERIGO DE INCÊNDIO.Se um fusível geral de protecção intervier (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), dirigir-se aos Serviços
Autorizados Alfa Romeo.Antes de substituir um fusível, certificar-se de que se
retirou a chave do dispositivo de arranque e que se
desligou e/ou desengatou todos os acessórios.
Se um fusível geral de protecção dos sistemas de
segurança (sistema de airbags, sistema de travagem),
sistemas do motopropulsor (sistema do motor, sistema
da caixa de velocidades) ou sistema de direcção intervier,
dirigir-se aos Serviços Autorizados Alfa Romeo.
185CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

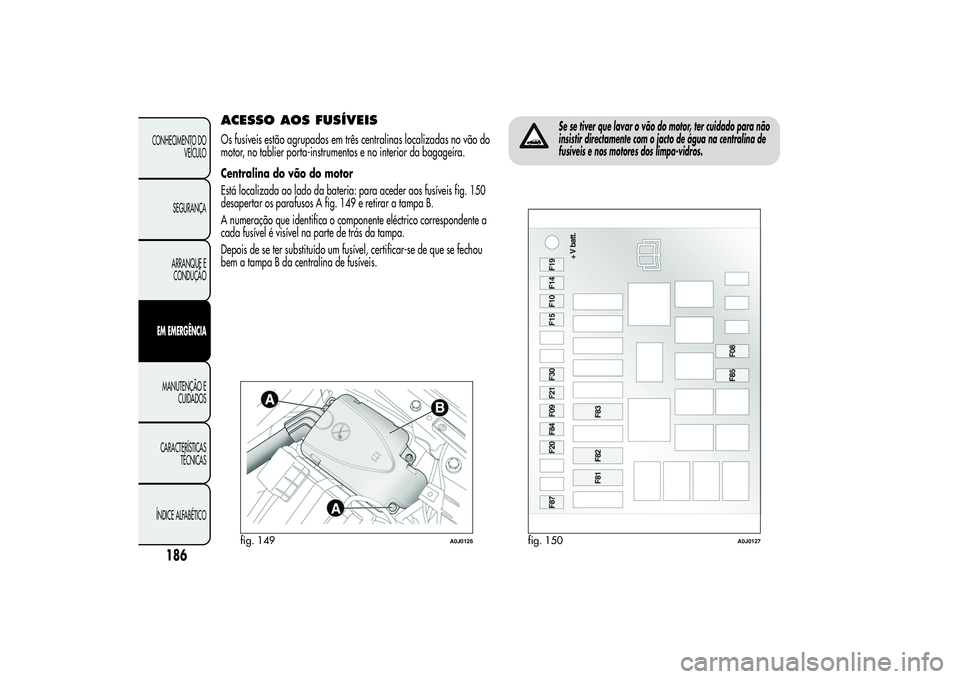

Page 190 of 312

ACESSO AOS FUSÍVEISOs fusíveis estão agrupados em três centralinas localizadas no vão do
motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor
Está localizada ao lado da bateria: para aceder aos fusíveis fig. 150
desapertar os parafusos A fig. 149 e retirar a tampa B.
A numeração que identifica o componente eléctrico correspondente a
cada fusível é visível na parte de trás da tampa.
Depois de se ter substituído um fusível, certificar-se de que se fechou
bem a tampa B da centralina de fusíveis.
Se se tiver que lavar o vão do motor, ter cuidado para não
insistir directamente com o jacto de água na centralina de
fusíveis e nos motores dos limpa-vidros.
fig. 149
A0J0126
fig. 150
A0J0127
