Alfa Romeo MiTo 2013 Manual de Uso e Manutenção (in Portuguese)

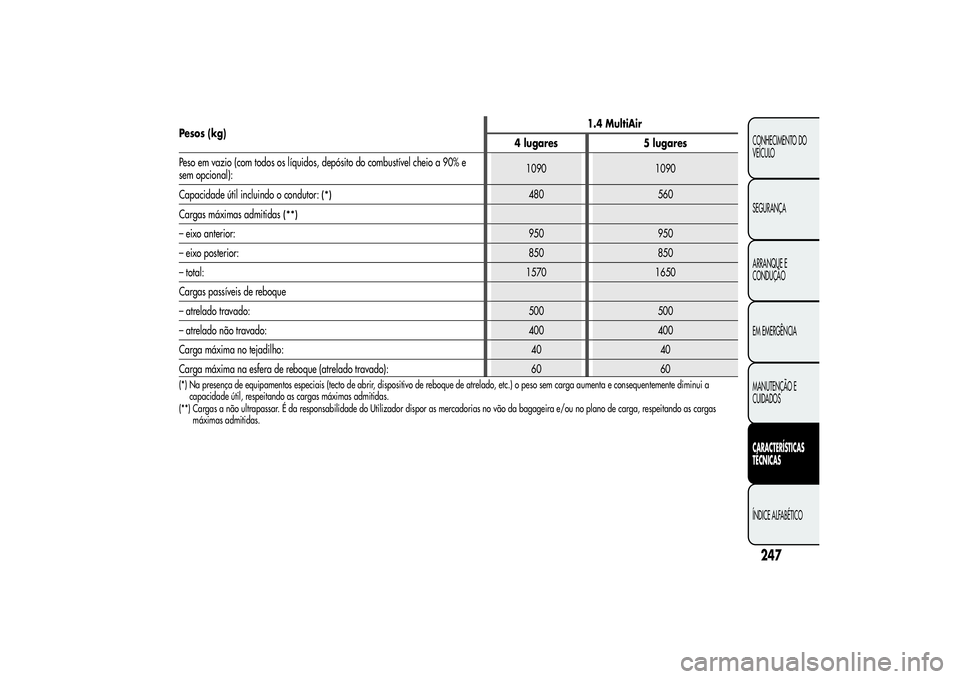

Pesos (kg)1.4 MultiAir
4 lugares 5 lugares
Peso em vazio (com todos os líquidos, depósito do combustível cheio a 90% e
sem opcional):1090 1090
Capacidade útil incluindo o condutor:
(*)
480 560
Cargas máximas admitidas
(**)
– eixo anterior:950 950
– eixo posterior:850 850
– total:1570 1650
Cargas passíveis de reboque
– atrelado travado: 500 500
– atrelado não travado: 400 400
Carga máxima no tejadilho: 40 40
Carga máxima na esfera de reboque (atrelado travado): 60 60(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e consequentemente diminui a
capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
247CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

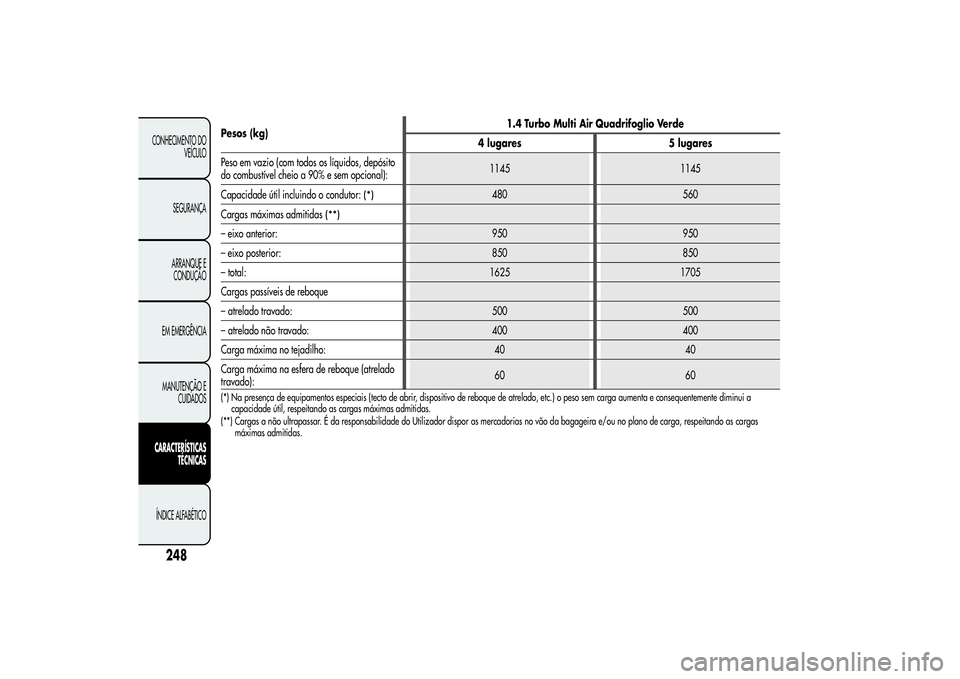

Pesos (kg)1.4 Turbo Multi Air Quadrifoglio Verde
4 lugares 5 lugares
Peso em vazio (com todos os líquidos, depósito
do combustível cheio a 90% e sem opcional):1145 1145
Capacidade útil incluindo o condutor:
(*)
480 560
Cargas máximas admitidas
(**)
– eixo anterior: 950 950
– eixo posterior: 850 850
– total: 1625 1705
Cargas passíveis de reboque
– atrelado travado: 500 500
– atrelado não travado: 400 400
Carga máxima no tejadilho: 40 40
Carga máxima na esfera de reboque (atrelado
travado):60 60(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e consequentemente diminui a
capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
248
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

Pesos (kg)1.3 JTD
M-2
1.6 JTD
M
4 lugares 5 lugares 4 lugares 5 lugares
Peso em vazio (com todos os líquidos, depósito
do combustível cheio a 90% e sem opcional):1150 1150 1205 1205
Capacidade útil incluindo o condutor:
(*)
480 560 480 560
Cargas máximas admitidas
(**)
– eixo anterior: 950 950 1000 1000
– eixo posterior: 850 850 850 850
– total: 1630 1710 1685 1765
Cargas passíveis de reboque
– atrelado travado: 1000 1000 1000 1000
– atrelado não travado: 400 400 400 400
Carga máxima no tejadilho: 40 40 40 40
Carga máxima na esfera de reboque (atrelado
travado):60 60 60 60(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e consequentemente diminui a
capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
249CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

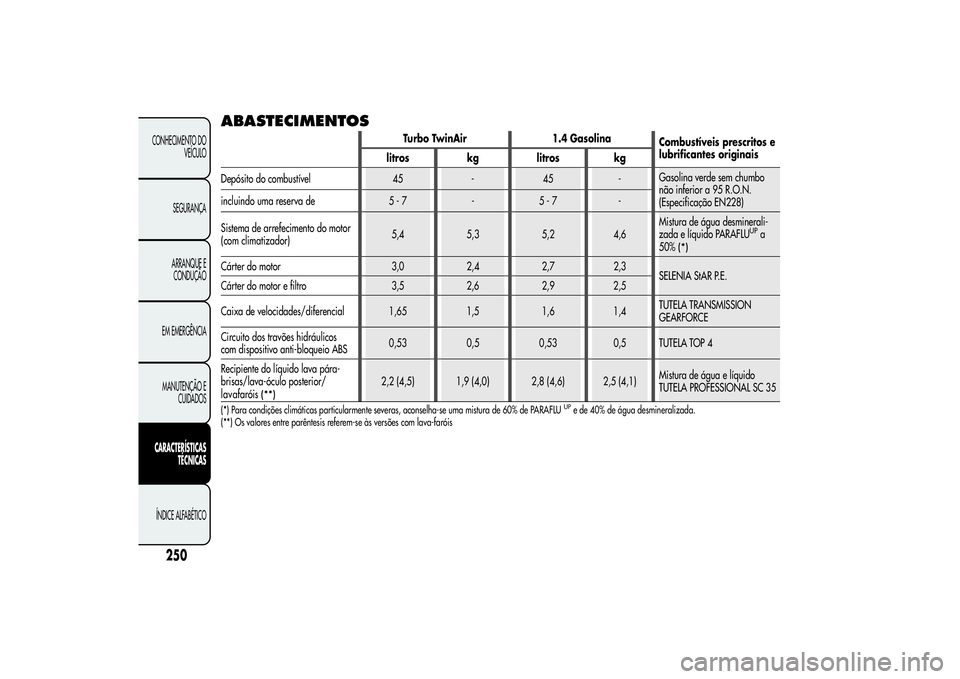

ABASTECIMENTOS
Turbo TwinAir 1.4 Gasolina
Combustíveis prescritos e
lubrificantes originais
litros kg litros kg
Depósito do combustível 45 - 45 -Gasolina verde sem chumbo
não inferior a 95 R.O.N.
(Especificação EN228) incluindo uma reserva de 5 - 7 - 5 - 7 -
Sistema de arrefecimento do motor
(com climatizador)5,4 5,3 5,2 4,6Mistura de água desminerali-
zada e líquido PARAFLU
UPa
50%
(*)
Cárter do motor 3,0 2,4 2,7 2,3
SELENIA StAR P.E.
Cárter do motor e filtro 3,5 2,6 2,9 2,5
Caixa de velocidades/diferencial 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
Circuito dos travões hidráulicos
com dispositivo anti-bloqueio ABS0,53 0,5 0,53 0,5 TUTELA TOP 4
Recipiente do líquido lava pára-
brisas/lava-óculo posterior/
(**)
2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
(**) Os valores entre parêntesis referem-se às versões com lava-faróis
250
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO
GEARFORCE
lavafaróis

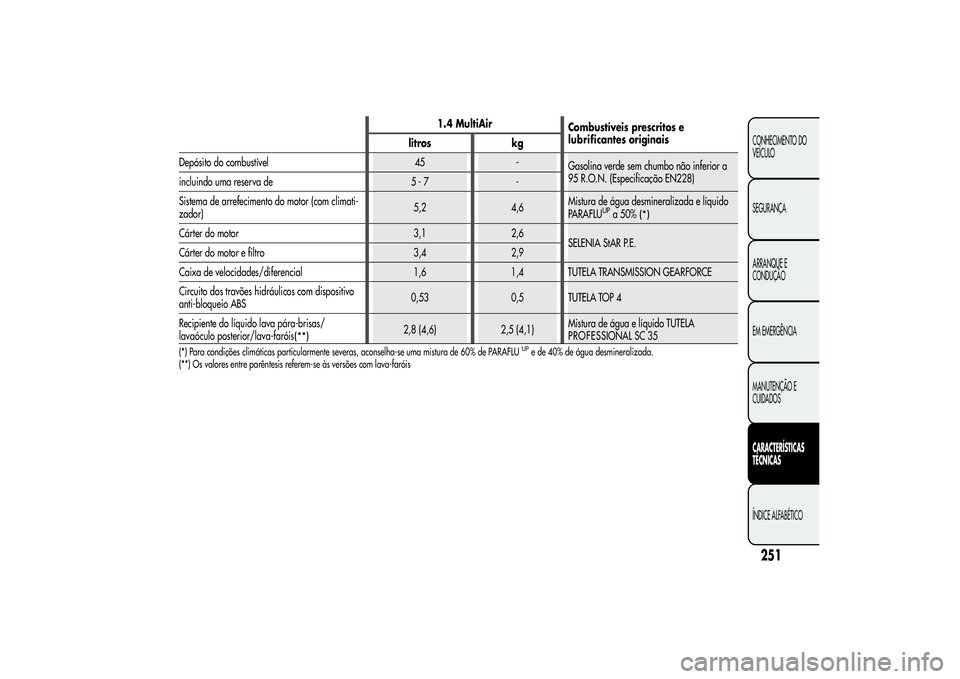

1.4 MultiAir
Combustíveis prescritos e
litros kg
Depósito do combustível 45 -
Gasolina verde sem chumbo não inferior a
95 R.O.N. (Especificação EN228)
incluindo uma reserva de 5 - 7 -
Sistema de arrefecimento do motor (com climati-
zador)5,2 4,6Mistura de água desmineralizada e líquido
PARAFLU
UPa 50%
(*)
Cárter do motor 3,1 2,6
SELENIA StAR P.E.
Cárter do motor e filtro 3,4 2,9
Caixa de velocidades/diferencial 1,6 1,4 TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos com dispositivo
anti-bloqueio ABS0,53 0,5 TUTELA TOP 4
Recipiente do líquido lava pára-brisas/
(**)
2,8 (4,6) 2,5 (4,1)Mistura de água e líquido TUTELA
(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
(**) Os valores entre parêntesis referem-se às versões com lava-faróis
251CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO
lubrificantes originais
PROFESSIONAL SC 35
lavaóculo posterior/lava-faróis

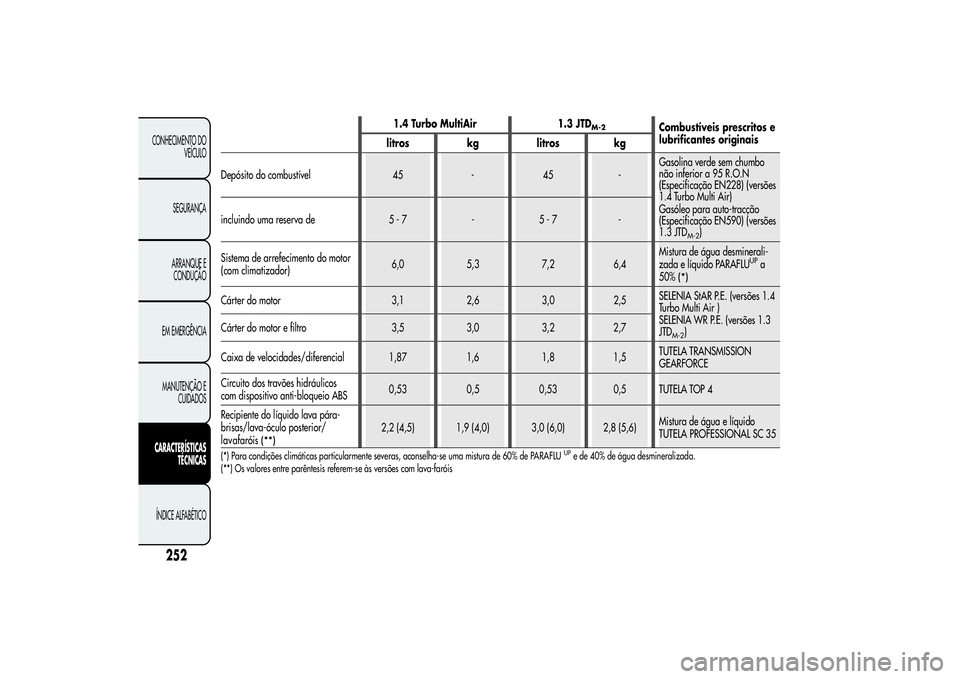

1.4 Turbo MultiAir 1.3 JTD
M-2
Combustíveis prescritos e
lubrificantes originais
litros kg litros kg
Depósito do combustível 45 - 45 -Gasolina verde sem chumbo
não inferior a 95 R.O.N
(Especificação EN228) (versões
1.4 Turbo Multi Air)
Gasóleo para auto-tracção
(Especificação EN590) (versões
1.3 JTD
M-2
) incluindo uma reserva de 5 - 7 - 5 - 7 -
Sistema de arrefecimento do motor
(com climatizador)6,0 5,3 7,2 6,4Mistura de água desminerali-
zada e líquido PARAFLU
UPa
50%
(*)
Cárter do motor 3,1 2,6 3,0 2,5SELENIA StAR P.E. (versões 1.4
Turbo Multi Air )
SELENIA WR P.E. (versões 1.3
JTD
M-2
) Cárter do motor e filtro 3,5 3,0 3,2 2,7
Caixa de velocidades/diferencial 1,87 1,6 1,8 1,5TUTELA TRANSMISSION
Circuito dos travões hidráulicos
com dispositivo anti-bloqueio ABS0,53 0,5 0,53 0,5 TUTELA TOP 4
Recipiente do líquido lava pára-
brisas/lava-óculo posterior/
(**)
2,2 (4,5) 1,9 (4,0) 3,0 (6,0) 2,8 (5,6)Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
(**) Os valores entre parêntesis referem-se às versões com lava-faróis
252
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO
lavafaróisGEARFORCE

1.6 JTD
M
Combustíveis prescritos e
litros kg
Depósito do combustível 45 -
Gasóleo para autotracção (Especificação
EN590)
incluindo uma reserva de 5 - 7 -
Sistema de arrefecimento do motor (com climati-
zador)5,7 5,0Mistura de água desmineralizada e líquido
PARAFLU
UPa 50%
(*)
Cárter do motor 4,3 3,6
SELENIA WR P.E.
Cárter do motor e filtro 4,6 3,9
Caixa de velocidades/diferencial 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos com dispositivo
anti-bloqueio ABS0,53 0,5 TUTELA TOP 4
Recipiente do líquido lava pára-brisas/
(**)
3,0 (6,0) 2,8 (5,6)Mistura de água e líquido TUTELA
(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
(**) Os valores entre parêntesis referem-se às versões com lava-faróis
253CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO
lavaóculo posterior/lava-faróislubrificantes originais
PROFESSIONAL SC 35

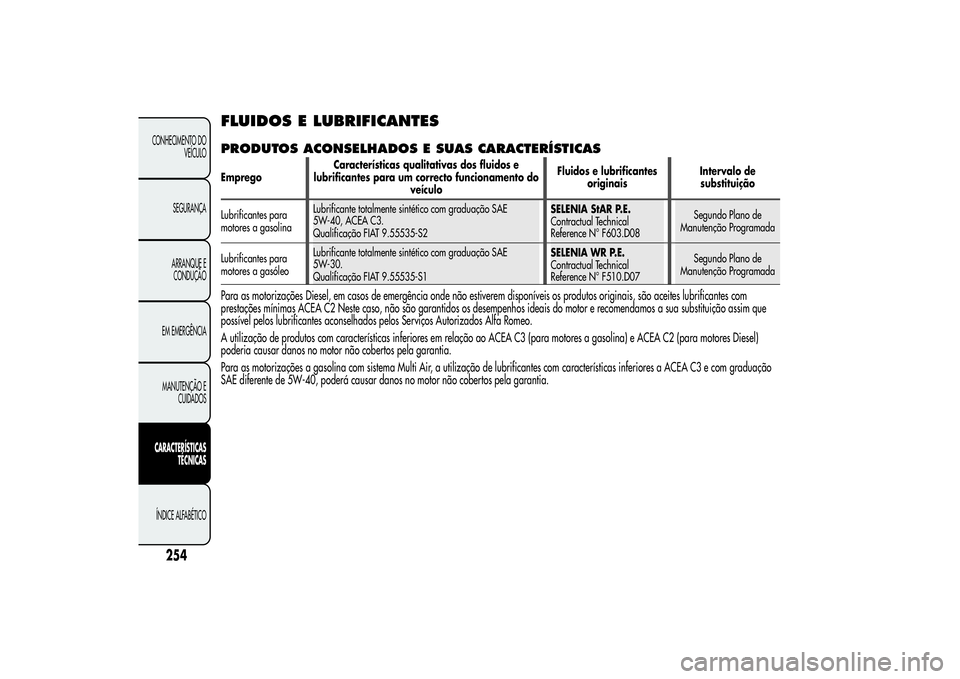

FLUIDOS E LUBRIFICANTESPRODUTOS ACONSELHADOS E SUAS CARACTERÍSTICASEmpregoCaracterísticas qualitativas dos fluidos e
lubrificantes para um correcto funcionamento do
veículoFluidos e lubrificantes
originaisIntervalo de
substituição
Lubrificantes para
motores a gasolinaLubrificante totalmente sintético com graduação SAE
5W-40, ACEA C3.
Qualificação FIAT 9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Segundo Plano de
Manutenção Programada
Lubrificantes para
motores a gasóleoLubrificante totalmente sintético com graduação SAE
5W-30.
Qualificação FIAT 9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Segundo Plano de
Manutenção ProgramadaPara as motorizações Diesel, em casos de emergência onde não estiverem disponíveis os produtos originais, são aceites lubrificantes com
prestações mínimas ACEA C2 Neste caso, não são garantidos os desempenhos ideais do motor e recomendamos a sua substituição assim que
possível pelos lubrificantes aconselhados pelos Serviços Autorizados Alfa Romeo.
A utilização de produtos com características inferiores em relação ao ACEA C3 (para motores a gasolina) e ACEA C2 (para motores Diesel)
poderia causar danos no motor não cobertos pela garantia.
Para as motorizações a gasolina com sistema Multi Air, a utilização de lubrificantes com características inferiores a ACEA C3 e com graduação
SAE diferente de 5W-40, poderá causar danos no motor não cobertos pela garantia.
254
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

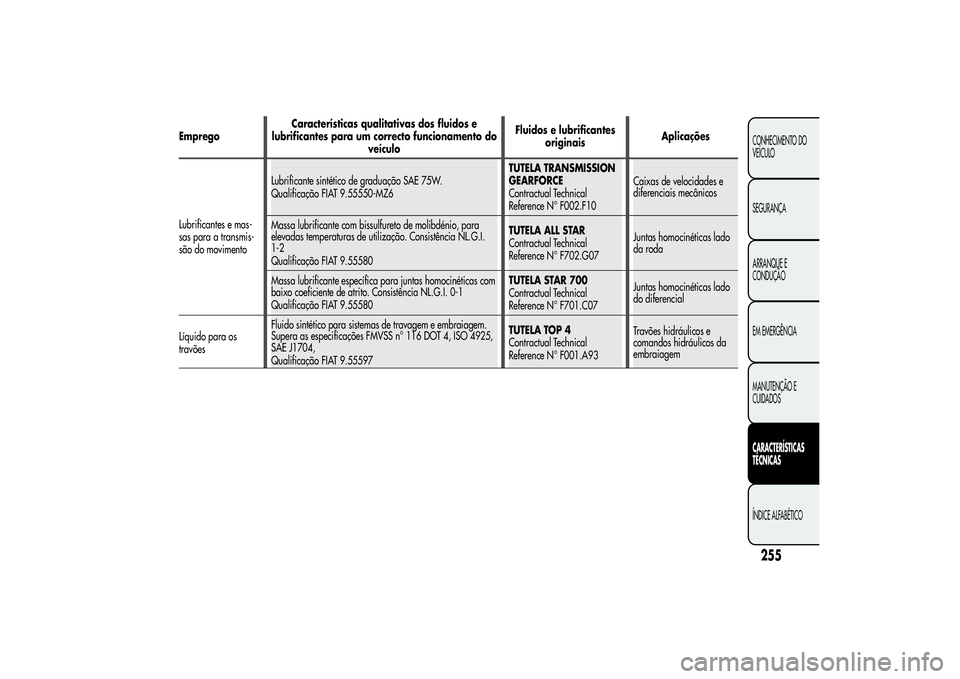

EmpregoCaracterísticas qualitativas dos fluidos e
lubrificantes para um correcto funcionamento do
veículoFluidos e lubrificantes
originaisAplicações
Lubrificantes e mas-
sas para a transmis-
são do movimentoLubrificante sintético de graduação SAE 75W.
Qualificação FIAT 9.55550-MZ6TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Caixas de velocidades e
diferenciais mecânicos
Massa lubrificante com bissulfureto de molibdénio, para
elevadas temperaturas de utilização. Consistência NL.G.I.
1-2
Qualificação FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas lado
da roda
Massa lubrificante específica para juntas homocinéticas com
baixo coeficiente de atrito. Consistência NL.G.I. 0-1
Qualificação FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas lado
do diferencial
Líquido para os
travõesFluido sintético para sistemas de travagem e embraiagem.
Supera as especificações FMVSS n° 116 DOT 4, ISO 4925,
SAE J1704,
Qualificação FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Travões hidráulicos e
comandos hidráulicos da
embraiagem
255CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

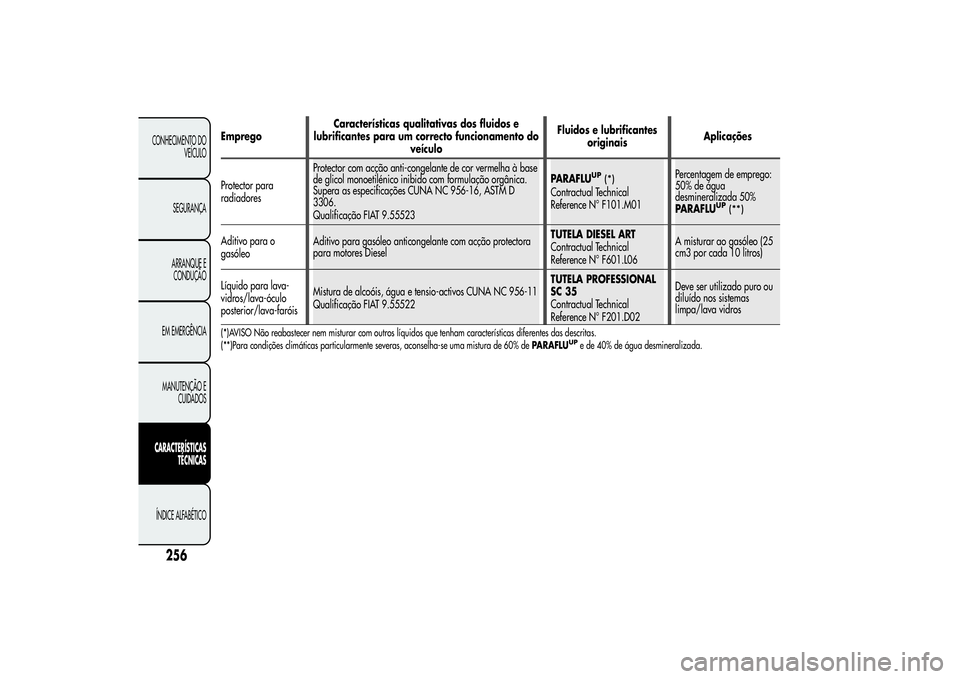

EmpregoCaracterísticas qualitativas dos fluidos e
lubrificantes para um correcto funcionamento do
veículoFluidos e lubrificantes
originaisAplicações
Protector paraProtector com acção anti-congelante de cor vermelha à base
de glicol monoetilénico inibido com formulação orgânica.
Supera as especificações CUNA NC 956-16, ASTM D
3306.
Qualificação FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Percentagem de emprego:
50% de água
desmineralizada 50%
PARAFLU
UP
(**)
Aditivo para o
gasóleoAditivo para gasóleo anticongelante com acção protectora
para motores DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06A misturar ao gasóleo (25
cm3 por cada 10 litros)
Líquido para lava-
vidros/lava-óculo
posterior/lava-faróisMistura de alcoóis, água e tensio-activos CUNA NC 956-11
Qualificação FIAT 9.55522TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Deve ser utilizado puro ou
diluído nos sistemas
limpa/lava vidros(*)AVISO Não reabastecer nem misturar com outros líquidos que tenham características diferentes das descritas.
(**)Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% dePARAFLU
UPe de 40% de água desmineralizada.
256
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO
radiadores
