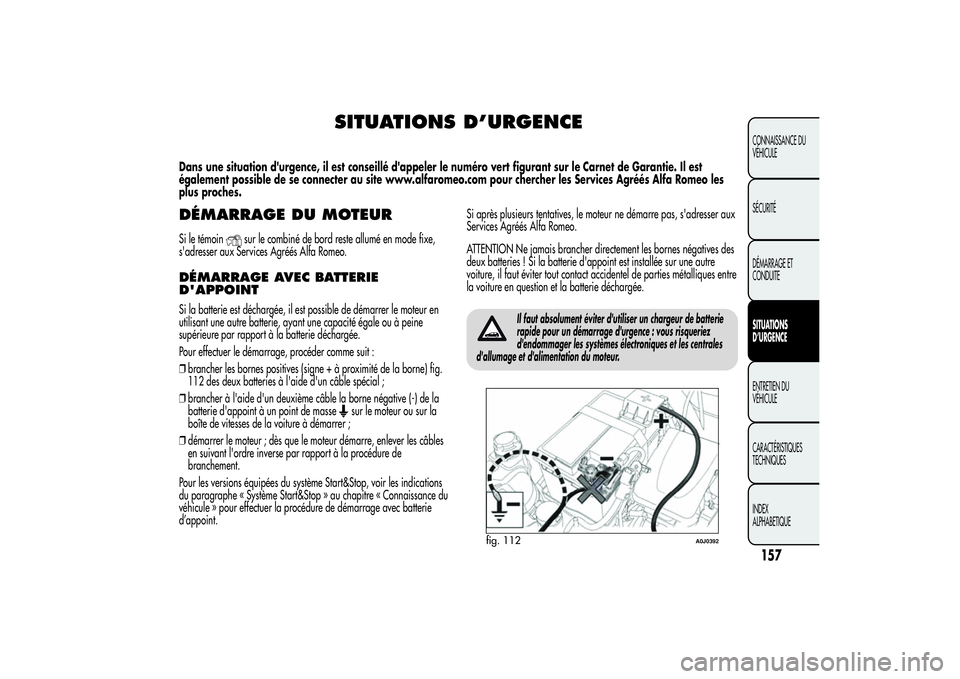

SITUATIONS D’URGENCE
Dans une situation d'urgence, il est conseillé d'appeler le numéro vert figurant sur le Carnet de Garantie. Il est
également possible de se connecter au site www.alfaromeo.com pour chercher les Services Agréés Alfa Romeo les
plus proches.DÉMARRAGE DU MOTEURSi le témoin
sur le combiné de bord reste allumé en mode fixe,
s'adresser aux Services Agréés Alfa Romeo.
DÉMARRAGE AVEC BATTERIE
D'APPOINTSi la batterie est déchargée, il est possible de démarrer le moteur en
utilisant une autre batterie, ayant une capacité égale ou à peine
supérieure par rapport à la batterie déchargée.
Pour effectuer le démarrage, procéder comme suit :
❒brancher les bornes positives (signe+àproximité de la borne) fig.
112 des deux batteries à l'aide d'un câble spécial ;
❒brancher à l'aide d'un deuxième câble la borne négative (-) de la
batterie d'appoint à un point de masse
sur le moteur ou sur la
boîte de vitesses de la voiture à démarrer ;
❒démarrer le moteur ; dès que le moteur démarre, enlever les câbles
en suivant l'ordre inverse par rapport à la procédure de
branchement.
Pour les versions équipées du système Start&Stop, voir les indications
du paragraphe « Système Start&Stop » au chapitre « Connaissance du
véhicule » pour effectuer la procédure de démarrage avec batterie
d’appoint.Si après plusieurs tentatives, le moteur ne démarre pas, s'adresser aux
Services Agréés Alfa Romeo.
ATTENTION Ne jamais brancher directement les bornes négatives des
deux batteries ! Si la batterie d'appoint est installée sur une autre
voiture, il faut éviter tout contact accidentel de parties métalliques entre
la voiture en question et la batterie déchargée.
Il faut absolument éviter d'utiliser un chargeur de batterie
rapide pour un démarrage d'urgence : vous risqueriez
d'endommager les systèmes électroniques et les centrales
d'allumage et d'alimentation du moteur.
fig. 112
A0J0392
157CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

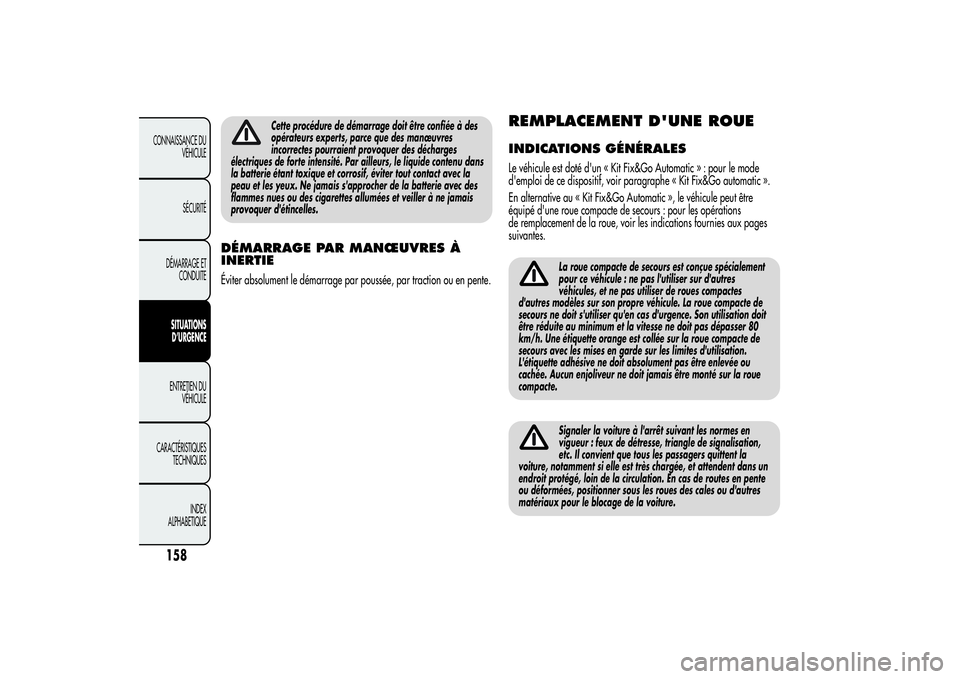

Cette procédure de démarrage doit être confiée à des
opérateurs experts, parce que des manœuvres
incorrectes pourraient provoquer des décharges
électriques de forte intensité. Par ailleurs, le liquide contenu dans
la batterie étant toxique et corrosif, éviter tout contact avec la
peau et les yeux. Ne jamais s'approcher de la batterie avec des
flammes nues ou des cigarettes allumées et veiller à ne jamais
provoquer d'étincelles.
DÉMARRAGE PAR MANŒUVRES À
INERTIEÉviter absolument le démarrage par poussée, par traction ou en pente.
REMPLACEMENT D'UNE ROUEINDICATIONS GÉNÉRALESLe véhicule est doté d'un « Kit Fix&Go Automatic » : pour le mode
d'emploi de ce dispositif, voir paragraphe « Kit Fix&Go automatic ».
En alternative au « Kit Fix&Go Automatic », le véhicule peut être
équipé d'une roue compacte de secours : pour les opérations
de remplacement de la roue, voir les indications fournies aux pages
suivantes.
La roue compacte de secours est conçue spécialement
pour ce véhicule : ne pas l'utiliser sur d'autres
véhicules, et ne pas utiliser de roues compactes
d'autres modèles sur son propre véhicule. La roue compacte de
secours ne doit s'utiliser qu'en cas d'urgence. Son utilisation doit
être réduite au minimum et la vitesse ne doit pas dépasser 80
km/h. Une étiquette orange est collée sur la roue compacte de
secours avec les mises en garde sur les limites d'utilisation.
L'étiquette adhésive ne doit absolument pas être enlevée ou
cachée. Aucun enjoliveur ne doit jamais être monté sur la roue
compacte.Signaler la voiture à l'arrêt suivant les normes en
vigueur : feux de détresse, triangle de signalisation,
etc. Il convient que tous les passagers quittent la
voiture, notamment si elle est très chargée, et attendent dans un
endroit protégé, loin de la circulation. En cas de routes en pente
ou déformées, positionner sous les roues des cales ou d'autres
matériaux pour le blocage de la voiture.
158
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

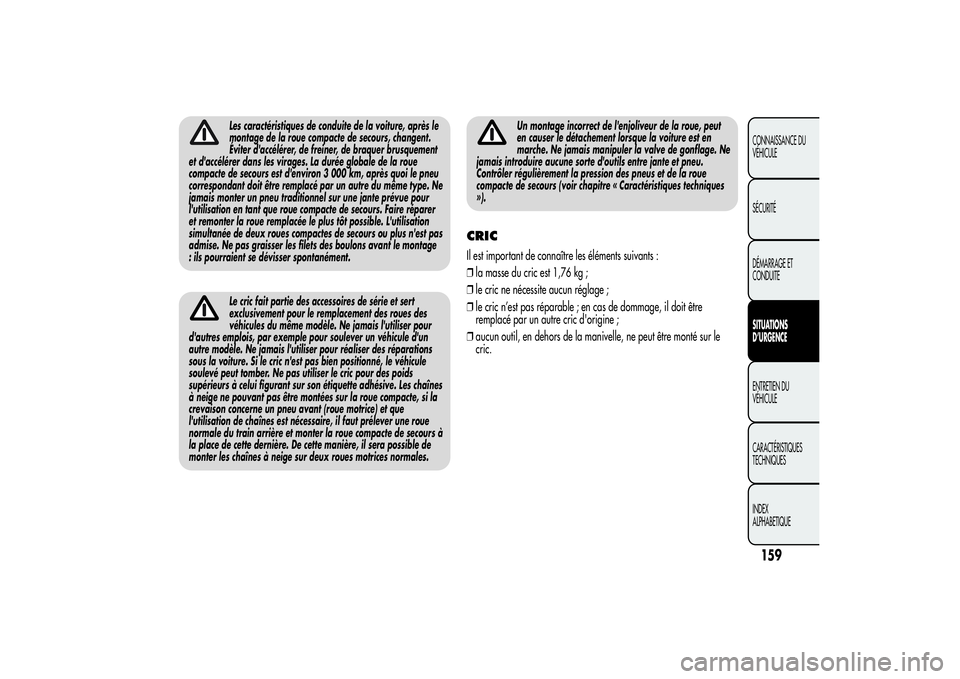

Les caractéristiques de conduite de la voiture, après le
montage de la roue compacte de secours, changent.
Éviter d'accélérer, de freiner, de braquer brusquement
et d'accélérer dans les virages. La durée globale de la roue
compacte de secours est d'environ 3 000 km, après quoi le pneu
correspondant doit être remplacé par un autre du même type. Ne
jamais monter un pneu traditionnel sur une jante prévue pour
l'utilisation en tant que roue compacte de secours. Faire réparer
et remonter la roue remplacée le plus tôt possible. L'utilisation
simultanée de deux roues compactes de secours ou plus n'est pas
admise. Ne pas graisser les filets des boulons avant le montage
: ils pourraient se dévisser spontanément.Le cric fait partie des accessoires de série et sert
exclusivement pour le remplacement des roues des
véhicules du même modèle. Ne jamais l'utiliser pour
d'autres emplois, par exemple pour soulever un véhicule d'un
autre modèle. Ne jamais l'utiliser pour réaliser des réparations
sous la voiture. Si le cric n'est pas bien positionné, le véhicule
soulevé peut tomber. Ne pas utiliser le cric pour des poids
supérieurs à celui figurant sur son étiquette adhésive. Les chaînes
à neige ne pouvant pas être montées sur la roue compacte, si la
crevaison concerne un pneu avant (roue motrice) et que
l'utilisation de chaînes est nécessaire, il faut prélever une roue
normale du train arrière et monter la roue compacte de secours à
la place de cette dernière. De cette manière, il sera possible de
monter les chaînes à neige sur deux roues motrices normales.
Un montage incorrect de l'enjoliveur de la roue, peut
en causer le détachement lorsque la voiture est en
marche. Ne jamais manipuler la valve de gonflage. Ne
jamais introduire aucune sorte d'outils entre jante et pneu.
Contrôler régulièrement la pression des pneus et de la roue
compacte de secours (voir chapitre « Caractéristiques techniques
»).
CRICIl est important de connaître les éléments suivants :
❒la masse du cric est 1,76 kg ;
❒le cric ne nécessite aucun réglage ;
❒le cric n’est pas réparable ; en cas de dommage, il doit être
remplacé par un autre cric d'origine ;
❒aucun outil, en dehors de la manivelle, ne peut être monté sur le
cric.
159CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

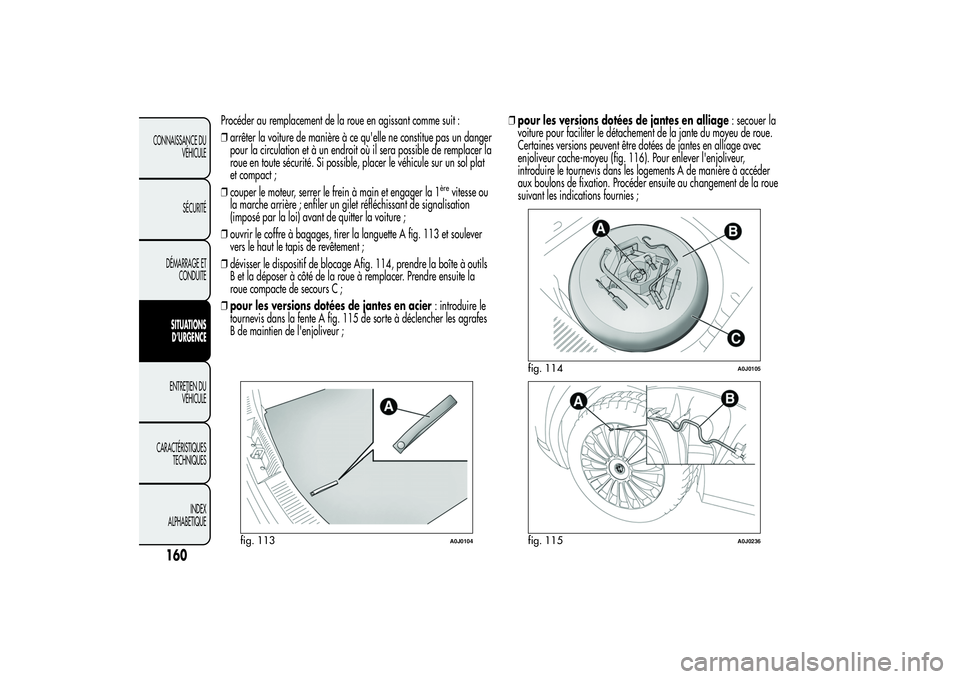

Procéder au remplacement de la roue en agissant comme suit :
❒arrêter la voiture de manière à ce qu'elle ne constitue pas un danger
pour la circulation et à un endroit où il sera possible de remplacer la
roue en toute sécurité. Si possible, placer le véhicule sur un sol plat
et compact ;
❒couper le moteur, serrer le frein à main et engager la 1
ère
vitesse ou
la marche arrière ; enfiler un gilet réfléchissant de signalisation
(imposé par la loi) avant de quitter la voiture ;
❒ouvrir le coffre à bagages, tirer la languette A fig. 113 et soulever
vers le haut le tapis de revêtement ;
❒dévisser le dispositif de blocage Afig. 114, prendre la boîte à outils
B et la déposer à côté de la roue à remplacer. Prendre ensuite la
roue compacte de secours C ;
❒pour les versions dotées de jantes en acier: introduire le
tournevis dans la fente A fig. 115 de sorte à déclencher les agrafes
B de maintien de l'enjoliveur ;❒pour les versions dotées de jantes en alliage: secouer la
voiture pour faciliter le détachement de la jante du moyeu de roue.
Certaines versions peuvent être dotées de jantes en alliage avec
enjoliveur cache-moyeu (fig. 116). Pour enlever l'enjoliveur,
introduire le tournevis dans les logements A de manière à accéder
aux boulons de fixation. Procéder ensuite au changement de la roue
suivant les indications fournies ;
fig. 113
A0J0104
fig. 114
A0J0105
fig. 115
A0J0236
160
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

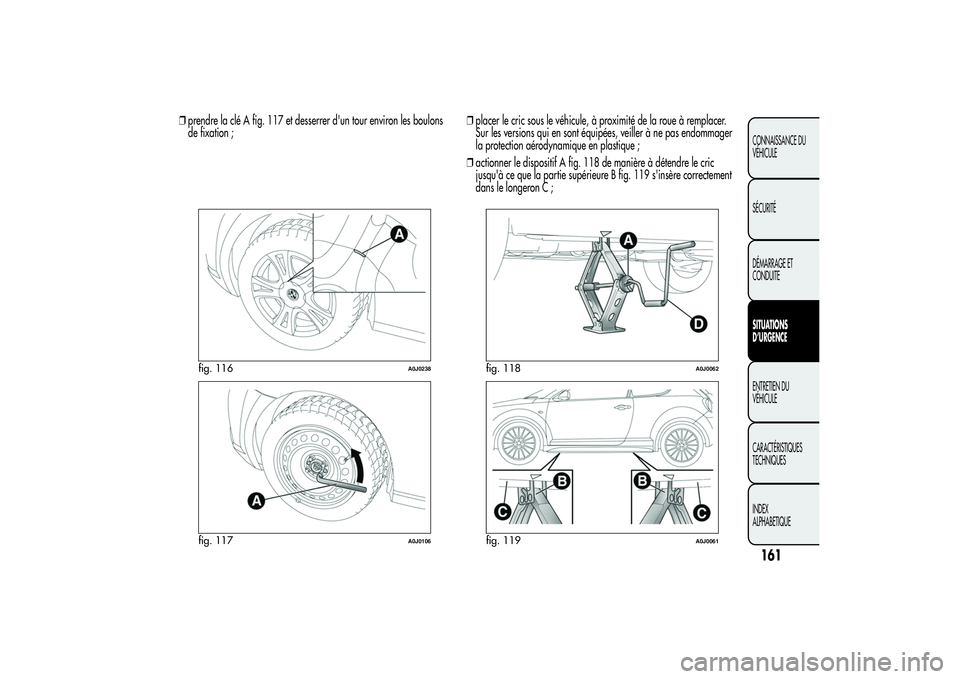

❒prendre la clé A fig. 117 et desserrer d'un tour environ les boulons
de fixation ;❒placer le cric sous le véhicule, à proximité de la roue à remplacer.
Sur les versions qui en sont équipées, veiller à ne pas endommager
la protection aérodynamique en plastique ;
❒actionner le dispositif A fig. 118 de manière à détendre le cric
jusqu'à ce que la partie supérieure B fig. 119 s'insère correctement
dans le longeron C ;
fig. 116
A0J0238
fig. 117
A0J0106
fig. 118
A0J0062
fig. 119
A0J0061
161CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

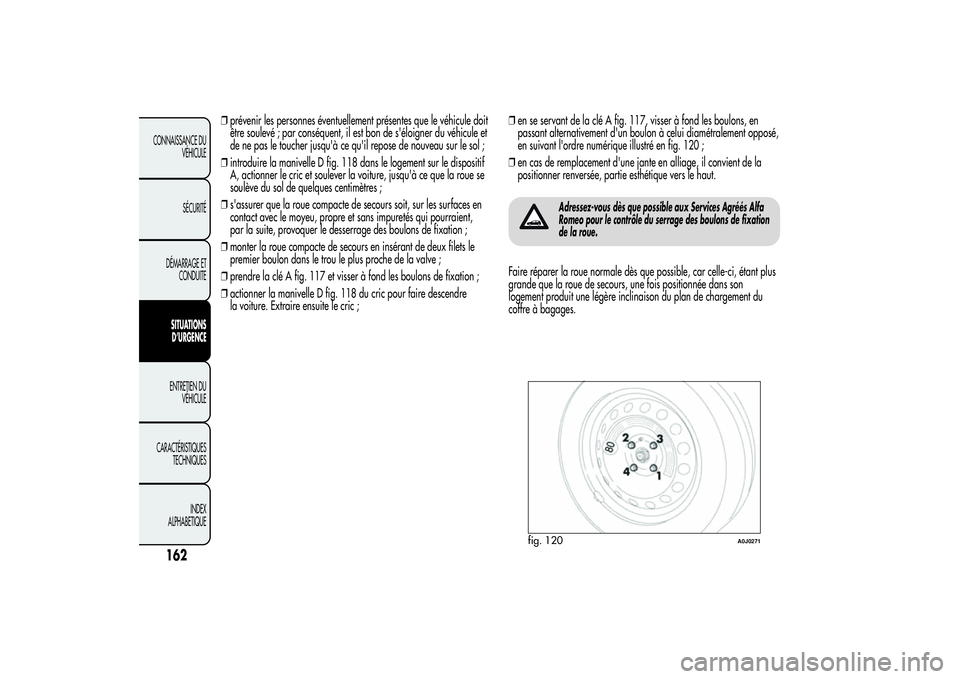

❒prévenir les personnes éventuellement présentes que le véhicule doit
être soulevé ; par conséquent, il est bon de s'éloigner du véhicule et
de ne pas le toucher jusqu'à ce qu'il repose de nouveau sur le sol ;
❒introduire la manivelle D fig. 118 dans le logement sur le dispositif
A, actionner le cric et soulever la voiture, jusqu'à ce que la roue se
soulève du sol de quelques centimètres ;
❒s'assurer que la roue compacte de secours soit, sur les surfaces en
contact avec le moyeu, propre et sans impuretés qui pourraient,
par la suite, provoquer le desserrage des boulons de fixation ;
❒monter la roue compacte de secours en insérant de deux filets le
premier boulon dans le trou le plus proche de la valve ;
❒prendre la clé A fig. 117 et visser à fond les boulons de fixation ;
❒actionner la manivelle D fig. 118 du cric pour faire descendre
la voiture. Extraire ensuite le cric ;❒en se servant de la clé A fig. 117, visser à fond les boulons, en
passant alternativement d'un boulon à celui diamétralement opposé,
en suivant l'ordre numérique illustré en fig. 120 ;
❒en cas de remplacement d'une jante en alliage, il convient de la
positionner renversée, partie esthétique vers le haut.
Adressez-vous dès que possible aux Services Agréés Alfa
Romeo pour le contrôle du serrage des boulons de fixation
de la roue.
Faire réparer la roue normale dès que possible, car celle-ci, étant plus
grande que la roue de secours, une fois positionnée dans son
logement produit une légère inclinaison du plan de chargement du
coffre à bagages.
fig. 120
A0J0271
162
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

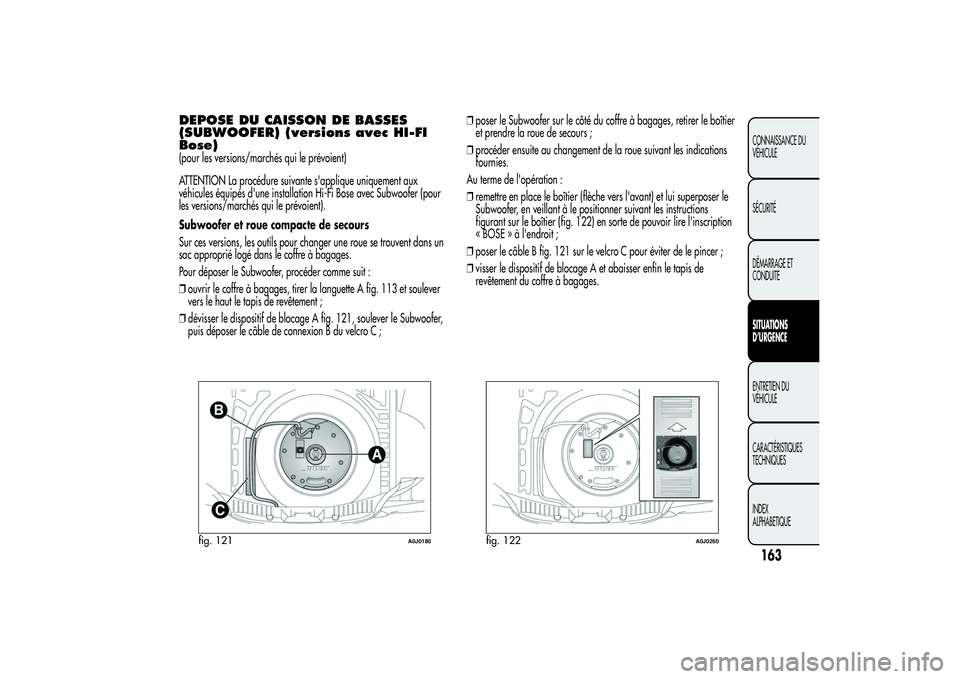

DEPOSE DU CAISSON DE BASSES
(SUBWOOFER) (versions avec HI-FI
Bose)(pour les versions/marchés qui le prévoient)
ATTENTION La procédure suivante s'applique uniquement aux
véhicules équipés d'une installation Hi-Fi Bose avec Subwoofer (pour
les versions/marchés qui le prévoient).
Subwoofer et roue compacte de secours
Sur ces versions, les outils pour changer une roue se trouvent dans un
sac approprié logé dans le coffre à bagages.
Pour déposer le Subwoofer, procéder comme suit :
❒ouvrir le coffre à bagages, tirer la languette A fig. 113 et soulever
vers le haut le tapis de revêtement ;
❒dévisser le dispositif de blocage A fig. 121, soulever le Subwoofer,
puis déposer le câble de connexion B du velcro C ;❒poser le Subwoofer sur le côté du coffre à bagages, retirer le boîtier
et prendre la roue de secours ;
❒procéder ensuite au changement de la roue suivant les indications
fournies.
Au terme de l'opération :
❒remettre en place le boîtier (flèche vers l'avant) et lui superposer le
Subwoofer, en veillant à le positionner suivant les instructions
figurant sur le boîtier (fig. 122) en sorte de pouvoir lire l'inscription
« BOSE » à l'endroit ;
❒poser le câble B fig. 121 sur le velcro C pour éviter de le pincer ;
❒visser le dispositif de blocage A et abaisser enfin le tapis de
revêtement du coffre à bagages.
fig. 121
A0J0180
fig. 122
A0J0260
163CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

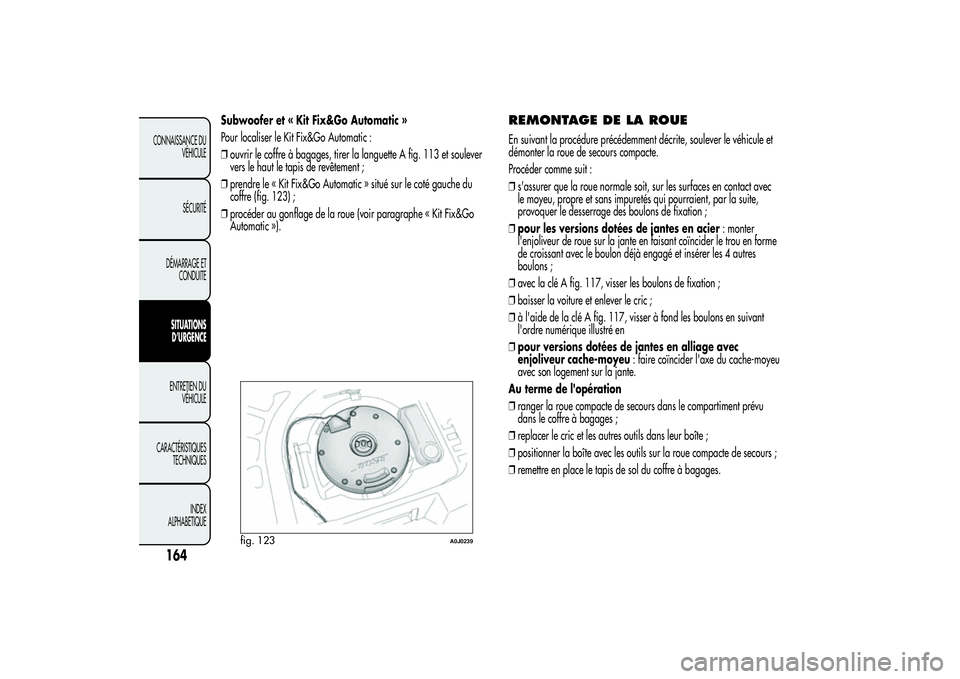

Subwoofer et « Kit Fix&Go Automatic »
Pour localiser le Kit Fix&Go Automatic :
❒ouvrir le coffre à bagages, tirer la languette A fig. 113 et soulever
vers le haut le tapis de revêtement ;
❒prendre le « Kit Fix&Go Automatic » situé sur le coté gauche du
coffre (fig. 123) ;
❒procéder au gonflage de la roue (voir paragraphe « Kit Fix&Go
Automatic »).
REMONTAGE DE LA ROUEEn suivant la procédure précédemment décrite, soulever le véhicule et
démonter la roue de secours compacte.
Procéder comme suit :
❒s'assurer que la roue normale soit, sur les surfaces en contact avec
le moyeu, propre et sans impuretés qui pourraient, par la suite,
provoquer le desserrage des boulons de fixation ;
❒pour les versions dotées de jantes en acier: monter
l'enjoliveur de roue sur la jante en faisant coïncider le trou en forme
de croissant avec le boulon déjà engagé et insérer les 4 autres
boulons ;
❒avec la clé A fig. 117, visser les boulons de fixation ;
❒baisser la voiture et enlever le cric ;
❒à l'aide de la clé A fig. 117, visser à fond les boulons en suivant
l'ordre numérique illustré en
❒pour versions dotées de jantes en alliage avec
enjoliveur cache-moyeu: faire coïncider l'axe du cache-moyeu
avec son logement sur la jante.
Au terme de l'opération
❒ranger la roue compacte de secours dans le compartiment prévu
dans le coffre à bagages ;
❒replacer le cric et les autres outils dans leur boîte ;
❒positionner la boîte avec les outils sur la roue compacte de secours ;
❒remettre en place le tapis de sol du coffre à bagages.
fig. 123
A0J0239
164
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

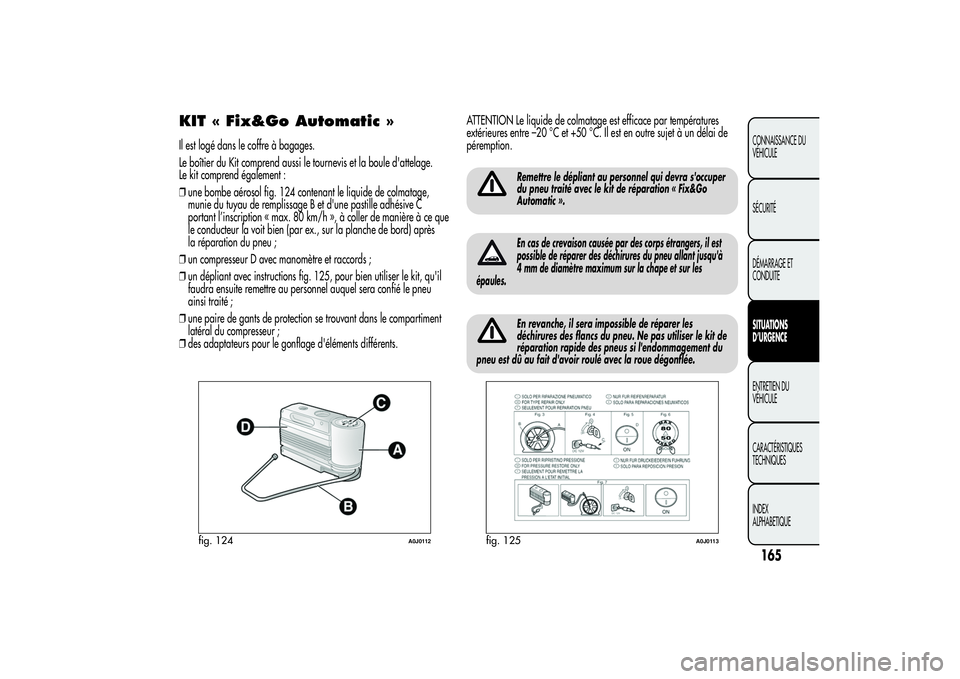

KIT « Fix&Go Automatic »Il est logé dans le coffre à bagages.
Le boîtier du Kit comprend aussi le tournevis et la boule d'attelage.
Le kit comprend également :
❒une bombe aérosol fig. 124 contenant le liquide de colmatage,
munie du tuyau de remplissage B et d'une pastille adhésive C
portant l’inscription « max. 80 km/h », à coller de manière à ce que
le conducteur la voit bien (par ex., sur la planche de bord) après
la réparation du pneu ;
❒un compresseur D avec manomètre et raccords ;
❒un dépliant avec instructions fig. 125, pour bien utiliser le kit, qu'il
faudra ensuite remettre au personnel auquel sera confié le pneu
ainsi traité ;
❒une paire de gants de protection se trouvant dans le compartiment
latéral du compresseur ;
❒des adaptateurs pour le gonflage d'éléments différents.ATTENTION Le liquide de colmatage est efficace par températures
extérieures entre –20 °C et +50 °C. Il est en outre sujet à un délai de
péremption.
Remettre le dépliant au personnel qui devra s'occuper
du pneu traité avec le kit de réparation « Fix&Go
Automatic ».En cas de crevaison causée par des corps étrangers, il est
possible de réparer des déchirures du pneu allant jusqu'à
4 mm de diamètre maximum sur la chape et sur les
épaules.En revanche, il sera impossible de réparer les
déchirures des flancs du pneu. Ne pas utiliser le kit de
réparation rapide des pneus si l'endommagement du
pneu est dû au fait d'avoir roulé avec la roue dégonflée.
fig. 124
A0J0112
fig. 125
A0J0113
165CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

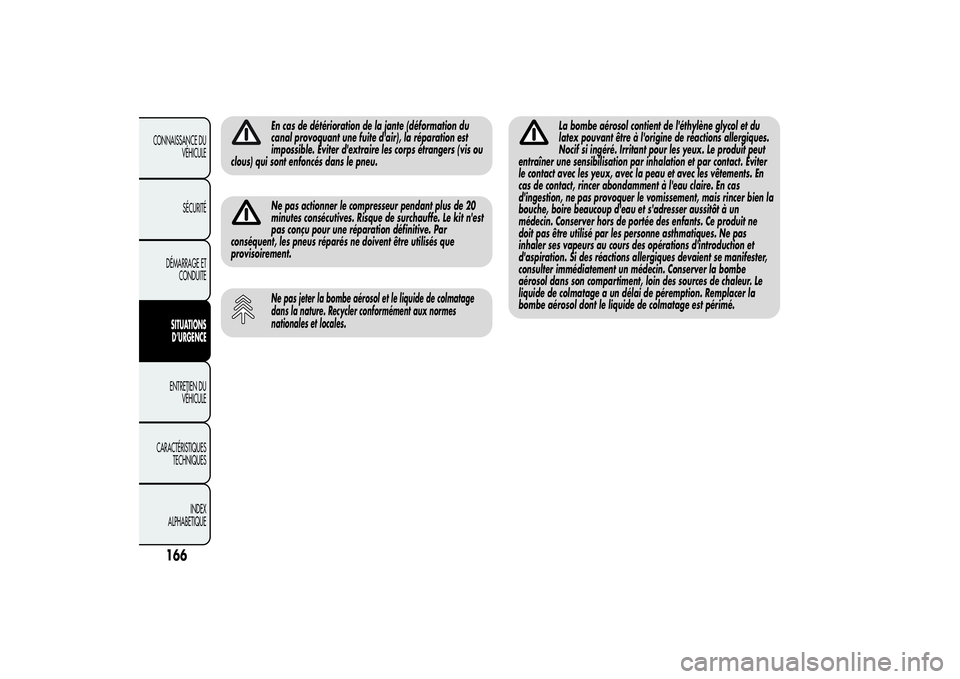

En cas de détérioration de la jante (déformation du
canal provoquant une fuite d'air), la réparation est
impossible. Éviter d'extraire les corps étrangers (vis ou
clous) qui sont enfoncés dans le pneu.Ne pas actionner le compresseur pendant plus de 20
minutes consécutives. Risque de surchauffe. Le kit n'est
pas conçu pour une réparation définitive. Par
conséquent, les pneus réparés ne doivent être utilisés que
provisoirement.Ne pas jeter la bombe aérosol et le liquide de colmatage
dans la nature. Recycler conformément aux normes
nationales et locales.
La bombe aérosol contient de l'éthylène glycol et du
latex pouvant être à l'origine de réactions allergiques.
Nocif si ingéré. Irritant pour les yeux. Le produit peut
entraîner une sensibilisation par inhalation et par contact. Éviter
le contact avec les yeux, avec la peau et avec les vêtements. En
cas de contact, rincer abondamment à l'eau claire. En cas
d'ingestion, ne pas provoquer le vomissement, mais rincer bien la
bouche, boire beaucoup d'eau et s'adresser aussitôt à un
médecin. Conserver hors de portée des enfants. Ce produit ne
doit pas être utilisé par les personne asthmatiques. Ne pas
inhaler ses vapeurs au cours des opérations d'introduction et
d'aspiration. Si des réactions allergiques devaient se manifester,
consulter immédiatement un médecin. Conserver la bombe
aérosol dans son compartiment, loin des sources de chaleur. Le
liquide de colmatage a un délai de péremption. Remplacer la
bombe aérosol dont le liquide de colmatage est périmé.
166
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
