Page 181 of 312

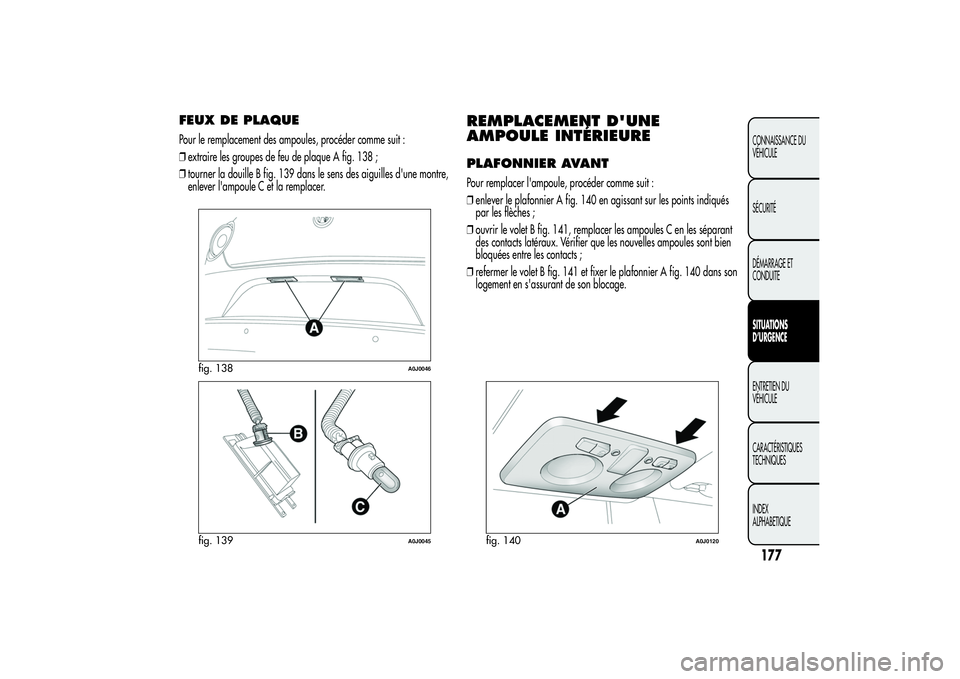

FEUX DE PLAQUEPour le remplacement des ampoules, procéder comme suit :
❒extraire les groupes de feu de plaque A fig. 138 ;
❒tourner la douille B fig. 139 dans le sens des aiguilles d'une montre,
enlever l'ampoule C et la remplacer.
REMPLACEMENT D'UNE
AMPOULE INTÉRIEUREPLAFONNIER AVANTPour remplacer l'ampoule, procéder comme suit :
❒enlever le plafonnier A fig. 140 en agissant sur les points indiqués
par les flèches ;
❒ouvrir le volet B fig. 141, remplacer les ampoules C en les séparant
des contacts latéraux. Vérifier que les nouvelles ampoules sont bien
bloquées entre les contacts ;
❒refermer le volet B fig. 141 et fixer le plafonnier A fig. 140 dans son
logement en s'assurant de son blocage.
fig. 138
A0J0046
fig. 139
A0J0045
fig. 140
A0J0120
177CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 182 of 312

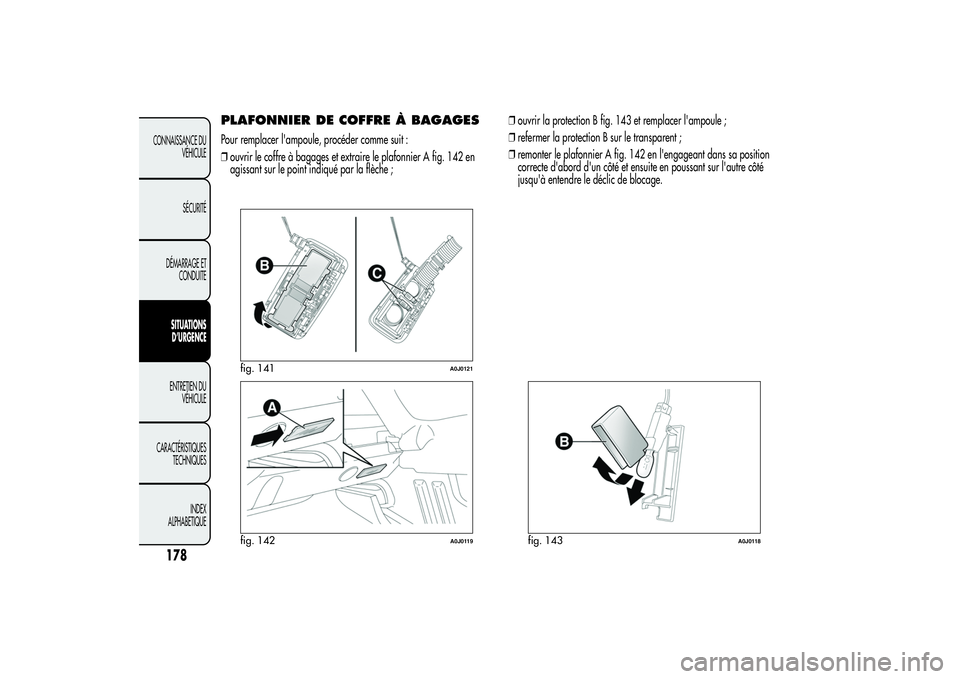

PLAFONNIER DE COFFRE À BAGAGESPour remplacer l'ampoule, procéder comme suit :
❒ouvrir le coffre à bagages et extraire le plafonnier A fig. 142 en
agissant sur le point indiqué par la flèche ;❒ouvrir la protection B fig. 143 et remplacer l'ampoule ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A fig. 142 en l'engageant dans sa position
correcte d'abord d'un côté et ensuite en poussant sur l'autre côté
jusqu'à entendre le déclic de blocage.
fig. 141
A0J0121
fig. 142
A0J0119
fig. 143
A0J0118
178
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 183 of 312

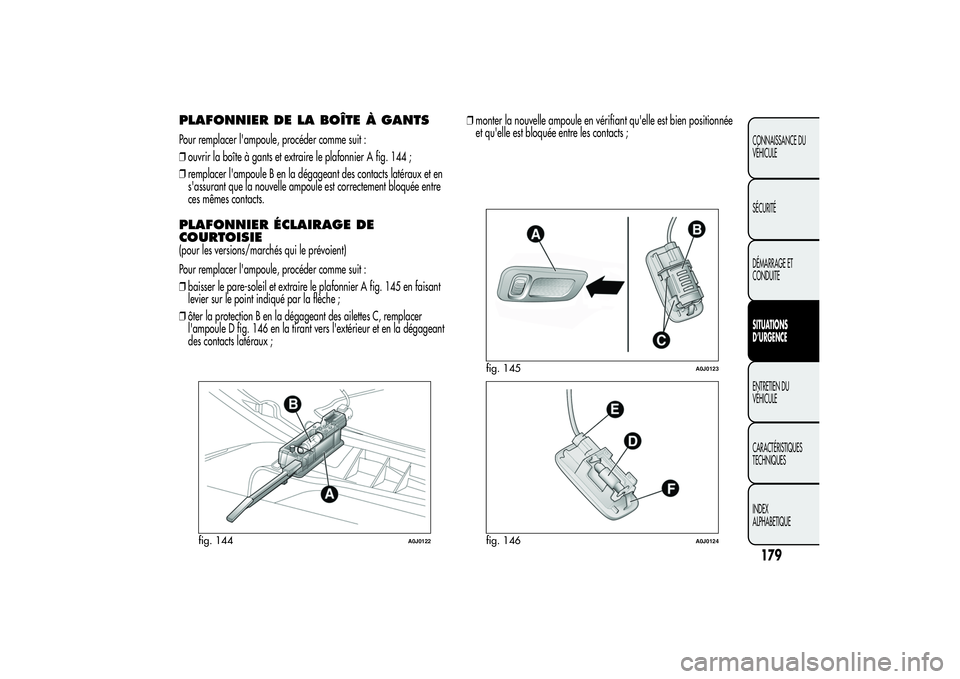

PLAFONNIER DE LA BOÎTE À GANTSPour remplacer l'ampoule, procéder comme suit :
❒ouvrir la boîte à gants et extraire le plafonnier A fig. 144 ;
❒remplacer l'ampoule B en la dégageant des contacts latéraux et en
s'assurant que la nouvelle ampoule est correctement bloquée entre
ces mêmes contacts.PLAFONNIER ÉCLAIRAGE DE
COURTOISIE(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒baisser le pare-soleil et extraire le plafonnier A fig. 145 en faisant
levier sur le point indiqué par la flèche ;
❒ôter la protection B en la dégageant des ailettes C, remplacer
l'ampoule D fig. 146 en la tirant vers l'extérieur et en la dégageant
des contacts latéraux ;❒monter la nouvelle ampoule en vérifiant qu'elle est bien positionnée
et qu'elle est bloquée entre les contacts ;
fig. 144
A0J0122
fig. 145
A0J0123
fig. 146
A0J0124
179CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 184 of 312

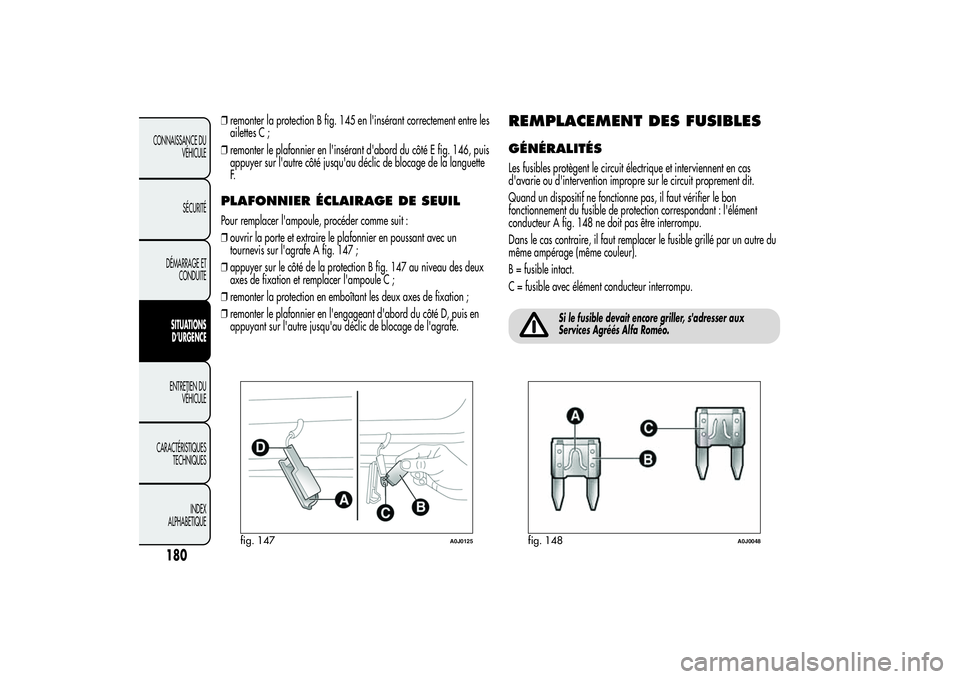

❒remonter la protection B fig. 145 en l'insérant correctement entre les
ailettes C ;
❒remonter le plafonnier en l'insérant d'abord du côté E fig. 146, puis
appuyer sur l'autre côté jusqu'au déclic de blocage de la languette
F.PLAFONNIER ÉCLAIRAGE DE SEUILPour remplacer l'ampoule, procéder comme suit :
❒ouvrir la porte et extraire le plafonnier en poussant avec un
tournevis sur l'agrafe A fig. 147 ;
❒appuyer sur le côté de la protection B fig. 147 au niveau des deux
axes de fixation et remplacer l'ampoule C ;
❒remonter la protection en emboîtant les deux axes de fixation ;
❒remonter le plafonnier en l'engageant d'abord du côté D, puis en
appuyant sur l'autre jusqu'au déclic de blocage de l'agrafe.
REMPLACEMENT DES FUSIBLESGÉNÉRALITÉSLes fusibles protègent le circuit électrique et interviennent en cas
d'avarie ou d'intervention impropre sur le circuit proprement dit.
Quand un dispositif ne fonctionne pas, il faut vérifier le bon
fonctionnement du fusible de protection correspondant : l'élément
conducteur A fig. 148 ne doit pas être interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre du
même ampérage (même couleur).
B = fusible intact.
C = fusible avec élément conducteur interrompu.
Si le fusible devait encore griller, s'adresser aux
Services Agréés Alfa Roméo.
fig. 147
A0J0125
fig. 148
A0J0048
180
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 185 of 312

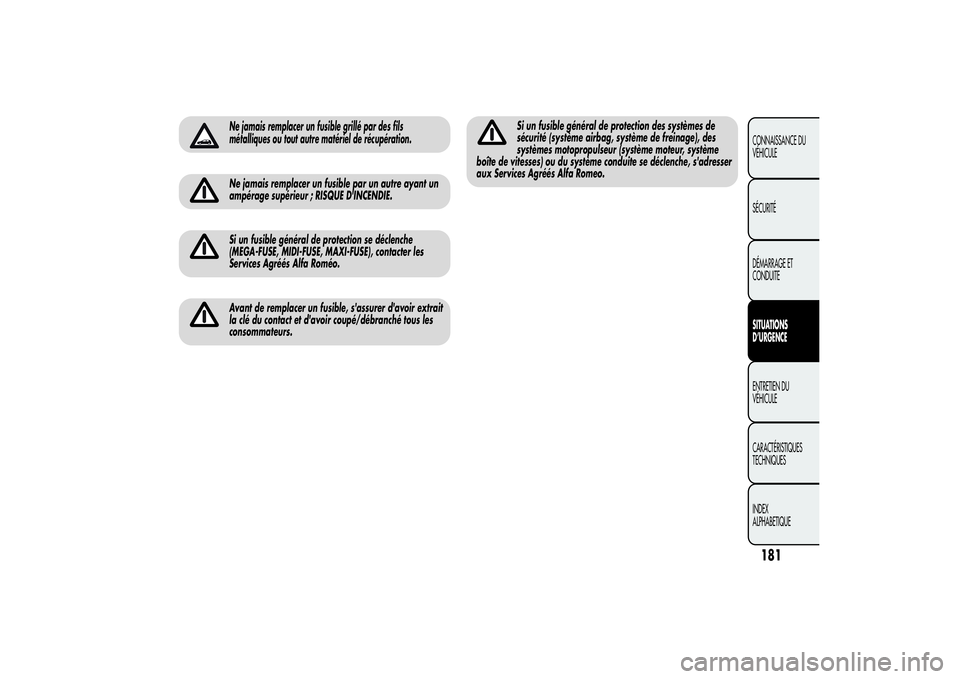

Ne jamais remplacer un fusible grillé par des fils
métalliques ou tout autre matériel de récupération.Ne jamais remplacer un fusible par un autre ayant un
ampérage supérieur ; RISQUE D'INCENDIE.Si un fusible général de protection se déclenche
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), contacter les
Services Agréés Alfa Roméo.Avant de remplacer un fusible, s'assurer d'avoir extrait
la clé du contact et d'avoir coupé/débranché tous les
consommateurs.
Si un fusible général de protection des systèmes de
sécurité (système airbag, système de freinage), des
systèmes motopropulseur (système moteur, système
boîte de vitesses) ou du système conduite se déclenche, s'adresser
aux Services Agréés Alfa Romeo.
181CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 186 of 312

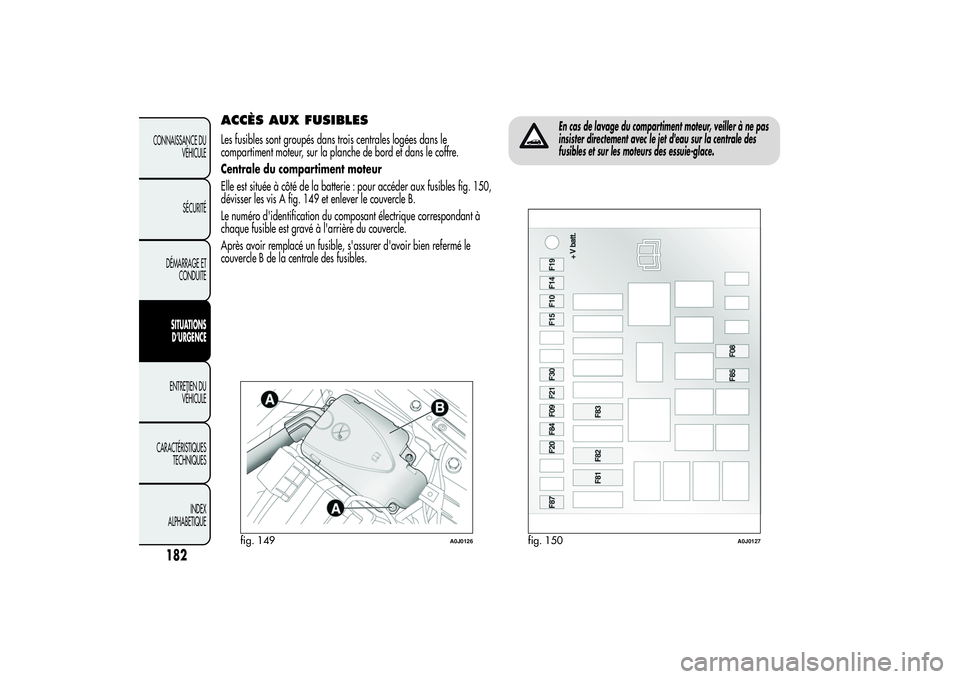

ACCÈS AUX FUSIBLESLes fusibles sont groupés dans trois centrales logées dans le
compartiment moteur, sur la planche de bord et dans le coffre.
Centrale du compartiment moteur
Elle est située à côté de la batterie : pour accéder aux fusibles fig. 150,
dévisser les vis A fig. 149 et enlever le couvercle B.
Le numéro d'identification du composant électrique correspondant à
chaque fusible est gravé à l'arrière du couvercle.
Après avoir remplacé un fusible, s'assurer d'avoir bien refermé le
couvercle B de la centrale des fusibles.
En cas de lavage du compartiment moteur, veiller à ne pas
insister directement avec le jet d'eau sur la centrale des
fusibles et sur les moteurs des essuie-glace.
fig. 149
A0J0126
fig. 150
A0J0127
182
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 187 of 312

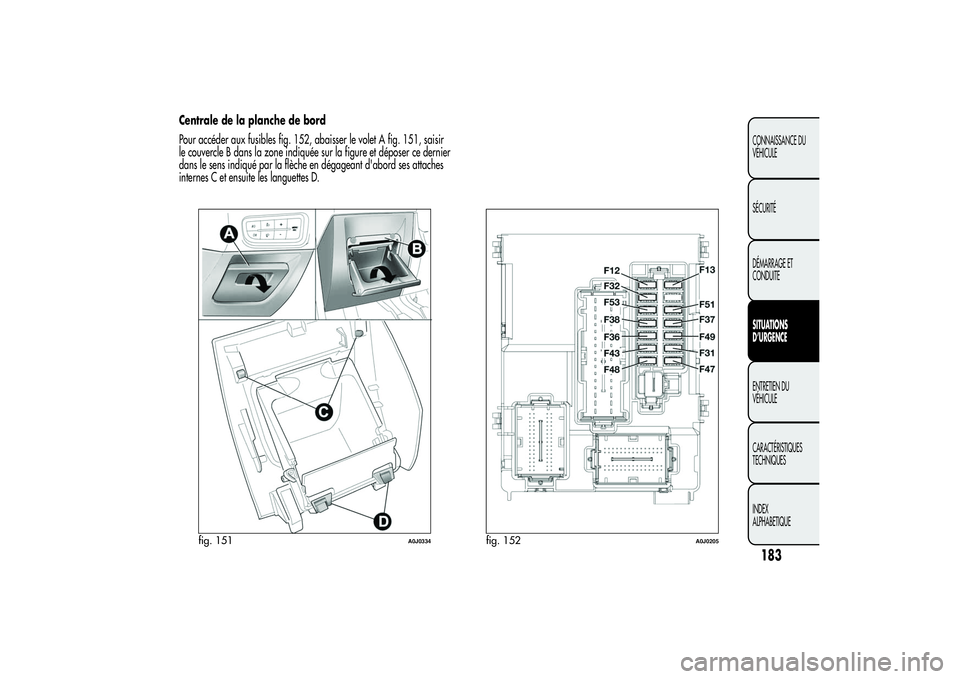

Centrale de la planche de bord
Pour accéder aux fusibles fig. 152, abaisser le volet A fig. 151, saisir
le couvercle B dans la zone indiquée sur la figure et déposer ce dernier
dans le sens indiqué par la flèche en dégageant d'abord ses attaches
internes C et ensuite les languettes D.
fig. 151
A0J0334
fig. 152
A0J0205
183CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 188 of 312

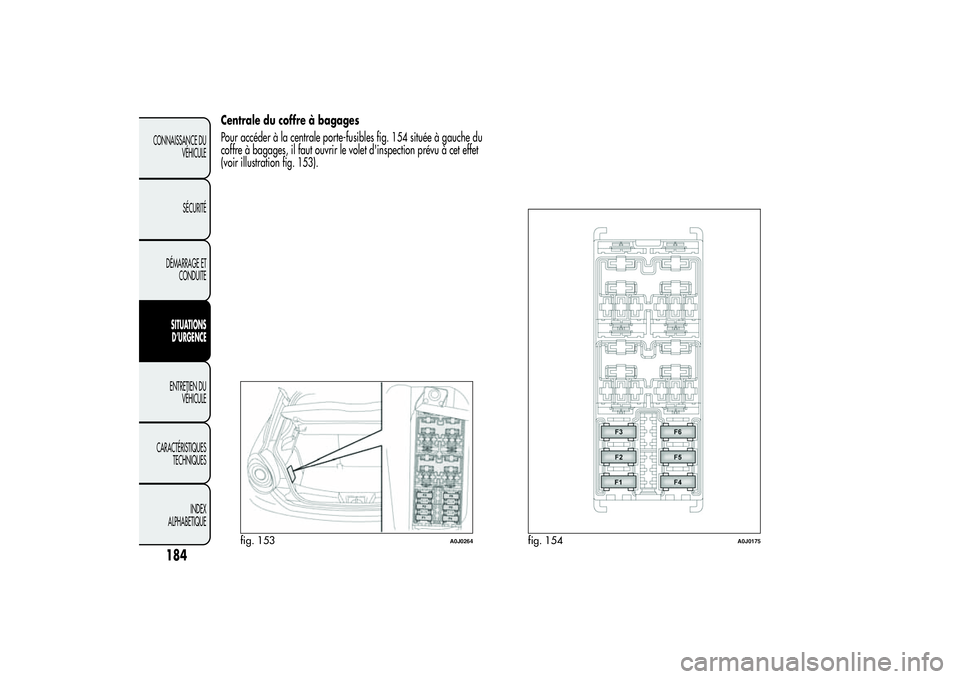

Centrale du coffre à bagages
Pour accéder à la centrale porte-fusibles fig. 154 située à gauche du
coffre à bagages, il faut ouvrir le volet d'inspection prévu à cet effet
(voir illustration fig. 153).
fig. 153
A0J0264
fig. 154
A0J0175
184
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Page 189 of 312

CENTRALE DU COMPARTIMENT
MOTEURfig. 150
185CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Pare-brise chauffantF08 15
Électrovanne intérieur d'habitacle
F08
(*)
40
Pompe électrique lave-phareF09 20
Avertisseurs sonores double tonalité F10 15
Feux de routeF14 15
Chauffage supplémentaire (PTC 1)/Centrale de contrôle des suspensions « Dynamic Suspension
»F15 30
Compresseur du climatiseurF19 7,5
Lunette dégivrante, système de dégivrage F20 30
Pompe électrique à carburant sur réservoir F21 15
Feux antibrouillardsF30 15
Électrovanne intérieur d'habitacle F83 40
Pare-brise chauffant
F83
(*)
20
Prise de courant sur tunnelF85 15
Dispositif de dégivrage sur rétroviseurs d'aile conducteur/passager, Dispositif de dégivrage sur
pulvérisateurs AV, Bobine relais pare-brise chauffantF87 7,5
(*) Pour les versions/marchés qui le prévoient
Page 190 of 312

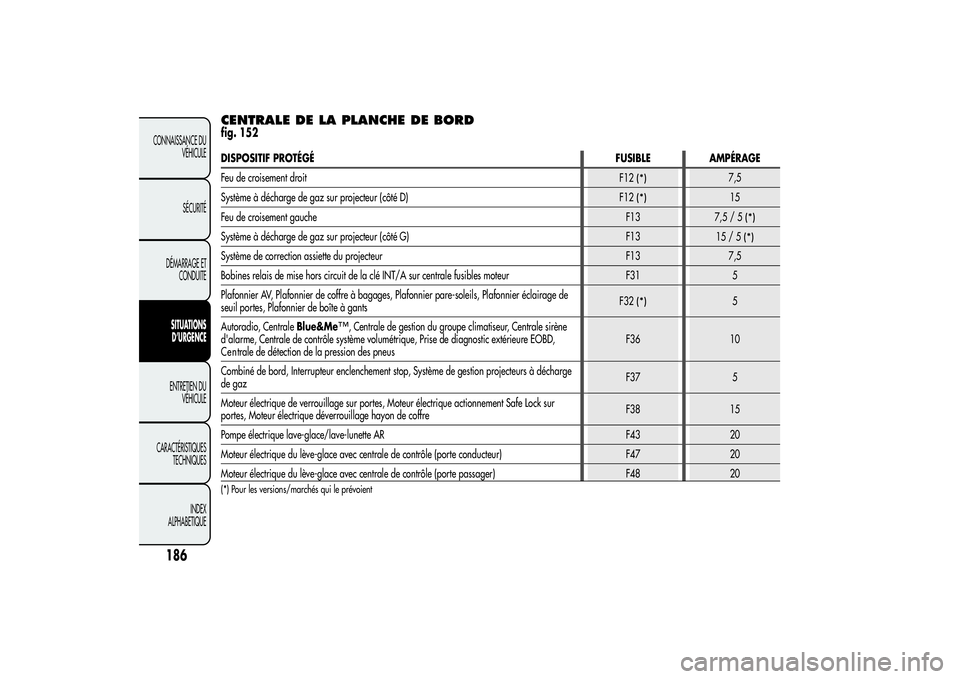

CENTRALE DE LA PLANCHE DE BORDfig. 152DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Feu de croisement droit
F12
(*)
7,5
Système à décharge de gaz sur projecteur (côté D)
F12
(*)
15
Feu de croisement gaucheF13
7,5/5
(*)
Système à décharge de gaz sur projecteur (côté G) F13
15/5
(*)
Système de correction assiette du projecteur F13 7,5
Bobines relais de mise hors circuit de la clé INT/A sur centrale fusibles moteur F31 5
Plafonnier AV, Plafonnier de coffre à bagages, Plafonnier pare-soleils, Plafonnier éclairage de
seuil portes, Plafonnier de boîte à gantsF32
(*)
5
Autoradio, CentraleBlue&Me
™, Centrale de gestion du groupe climatiseur, Centrale sirène
d'alarme, Centrale de contrôle système volumétrique, Prise de diagnostic extérieure EOBD, F36 10
Combiné de bord, Interrupteur enclenchement stop, Système de gestion projecteurs à décharge
de gazF37 5
Moteur électrique de verrouillage sur portes, Moteur électrique actionnement Safe Lock sur
portes, Moteur électrique déverrouillage hayon de coffreF38 15
Pompe électrique lave-glace/lave-lunette AR F43 20
Moteur électrique du lève-glace avec centrale de contrôle (porte conducteur) F47 20
Moteur électrique du lève-glace avec centrale de contrôle (porte passager) F48 20
(*) Pour les versions/marchés qui le prévoient
186
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Centrale dedétection de la pression des pneus
