Alfa Romeo MiTo 2013 Notice d'entretien (in French)

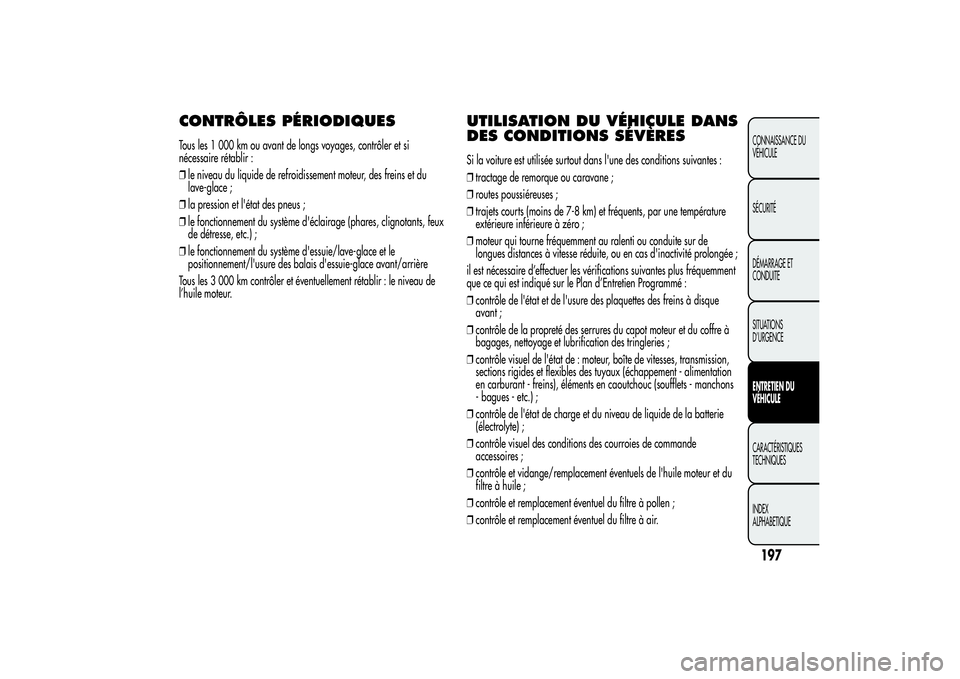

CONTRÔLES PÉRIODIQUESTous les 1 000 km ou avant de longs voyages, contrôler et si
nécessaire rétablir :
❒le niveau du liquide de refroidissement moteur, des freins et du
lave-glace ;
❒la pression et l'état des pneus ;
❒le fonctionnement du système d'éclairage (phares, clignotants, feux
de détresse, etc.) ;
❒le fonctionnement du système d'essuie/lave-glace et le
positionnement/l'usure des balais d'essuie-glace avant/arrière
Tous les 3 000 km contrôler et éventuellement rétablir : le niveau de
l’huile moteur.
UTILISATION DU VÉHICULE DANS
DES CONDITIONS SÉVÈRESSi la voiture est utilisée surtout dans l'une des conditions suivantes :
❒tractage de remorque ou caravane ;
❒routes poussiéreuses ;
❒trajets courts (moins de 7-8 km) et fréquents, par une température
extérieure inférieure à zéro ;
❒moteur qui tourne fréquemment au ralenti ou conduite sur de
longues distances à vitesse réduite, ou en cas d'inactivité prolongée ;
il est nécessaire d’effectuer les vérifications suivantes plus fréquemment
que ce qui est indiqué sur le Plan d’Entretien Programmé :
❒contrôle de l'état et de l'usure des plaquettes des freins à disque
avant ;
❒contrôle de la propreté des serrures du capot moteur et du coffre à
bagages, nettoyage et lubrification des tringleries ;
❒contrôle visuel de l'état de : moteur, boîte de vitesses, transmission,
sections rigides et flexibles des tuyaux (échappement - alimentation
en carburant - freins), éléments en caoutchouc (soufflets - manchons
- bagues - etc.) ;
❒contrôle de l'état de charge et du niveau de liquide de la batterie
(électrolyte) ;
❒contrôle visuel des conditions des courroies de commande
accessoires ;
❒contrôle et vidange/remplacement éventuels de l'huile moteur et du
filtre à huile ;
❒contrôle et remplacement éventuel du filtre à pollen ;
❒contrôle et remplacement éventuel du filtre à air.
197CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

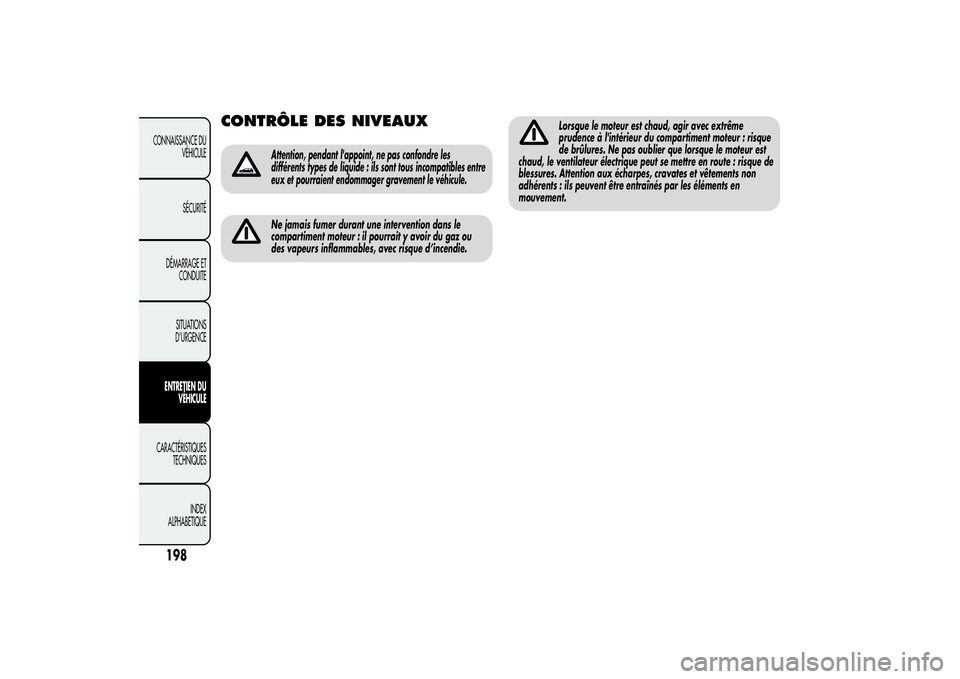

CONTRÔLE DES NIVEAUX
Attention, pendant l'appoint, ne pas confondre les
différents types de liquide : ils sont tous incompatibles entre
eux et pourraient endommager gravement le véhicule.Ne jamais fumer durant une intervention dans le
compartiment moteur : il pourrait y avoir du gaz ou
des vapeurs inflammables, avec risque d’incendie.
Lorsque le moteur est chaud, agir avec extrême
prudence à l'intérieur du compartiment moteur : risque
de brûlures. Ne pas oublier que lorsque le moteur est
chaud, le ventilateur électrique peut se mettre en route : risque de
blessures. Attention aux écharpes, cravates et vêtements non
adhérents : ils peuvent être entraînés par les éléments en
mouvement.
198
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

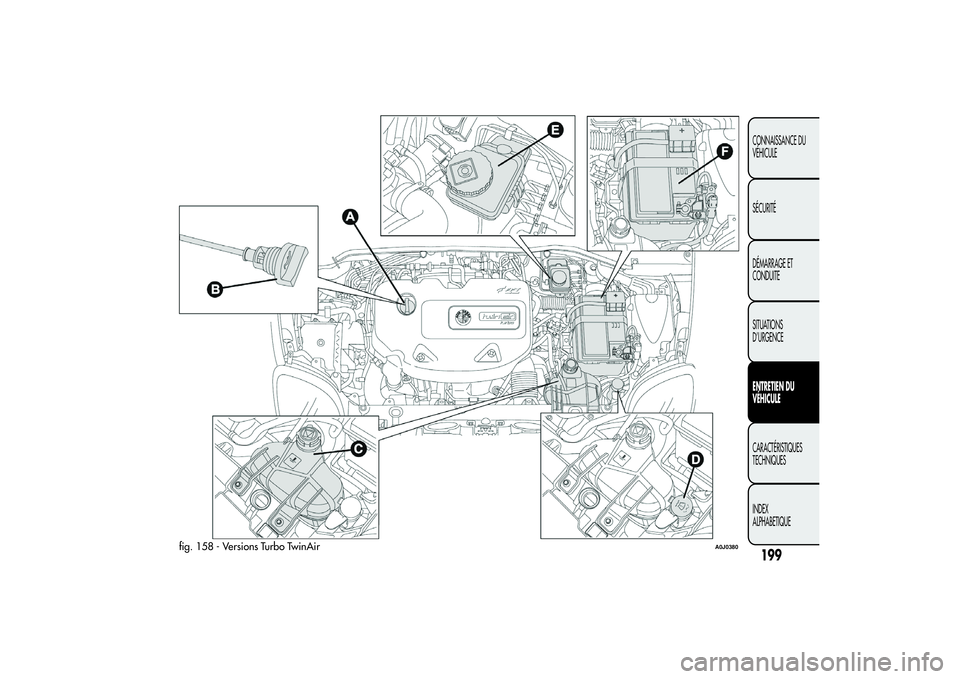

fig. 158 - Versions Turbo TwinAir
A0J0380
199CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

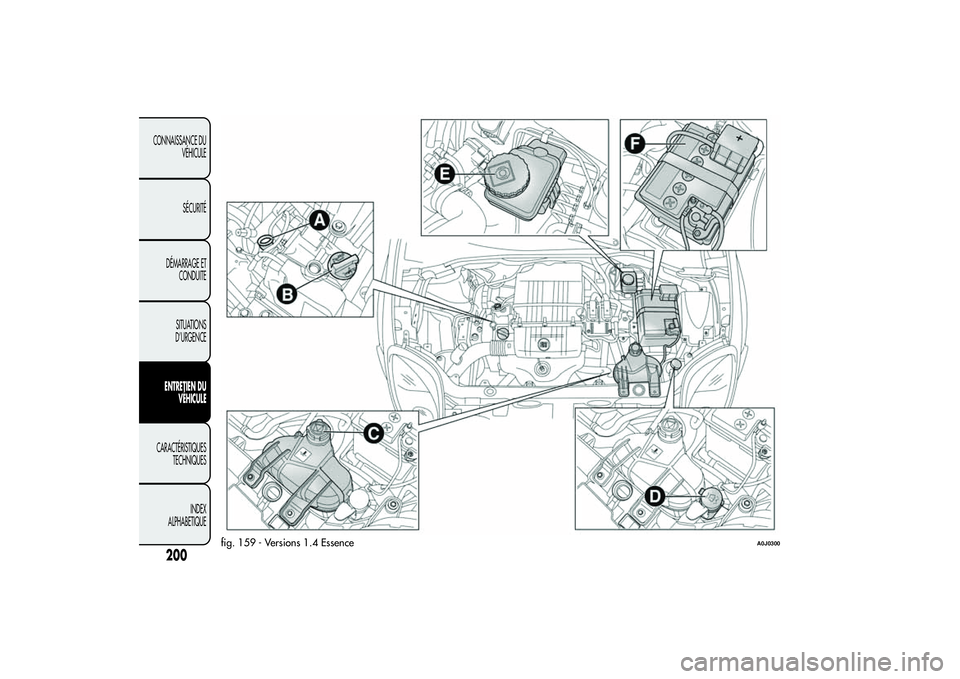

fig. 159 - Versions 1.4 Essence
A0J0300
200
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

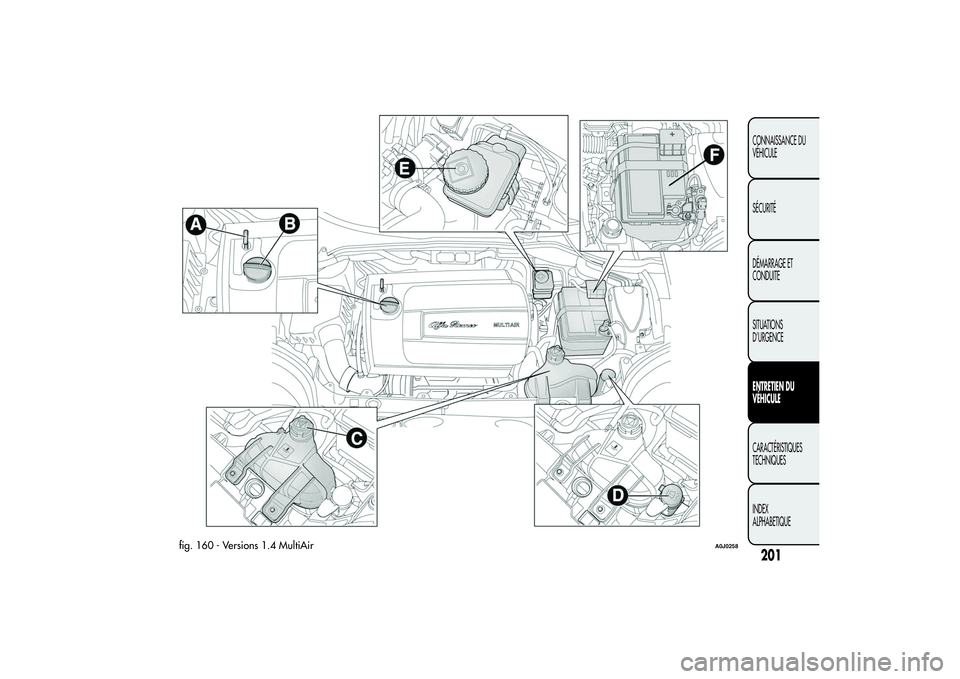

fig. 160 - Versions 1.4 MultiAir
A0J0258
201CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

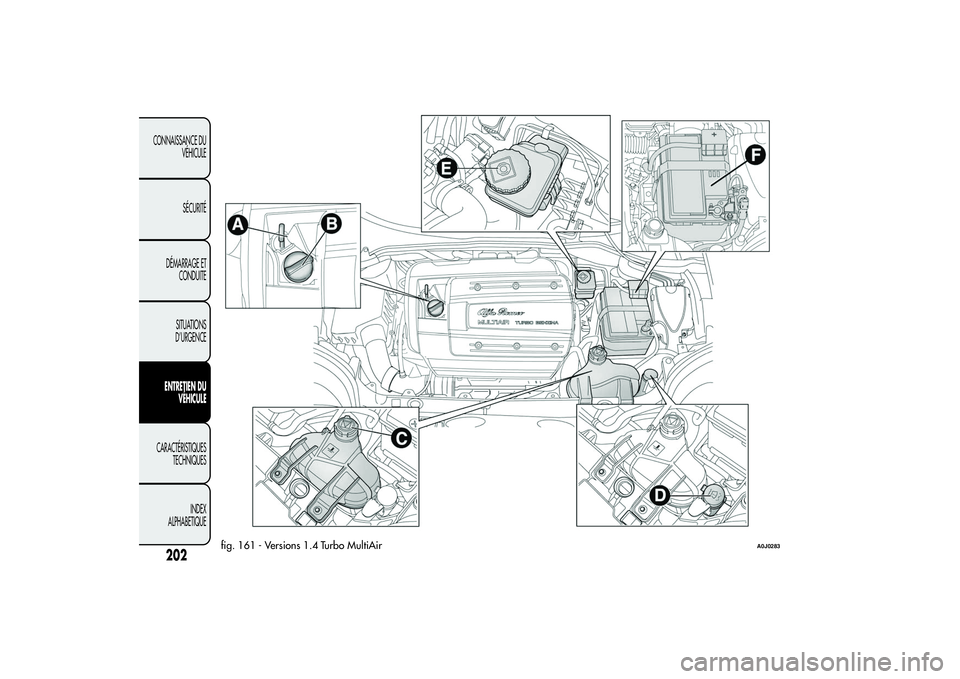

fig. 161 - Versions 1.4 Turbo MultiAir
A0J0283
202
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

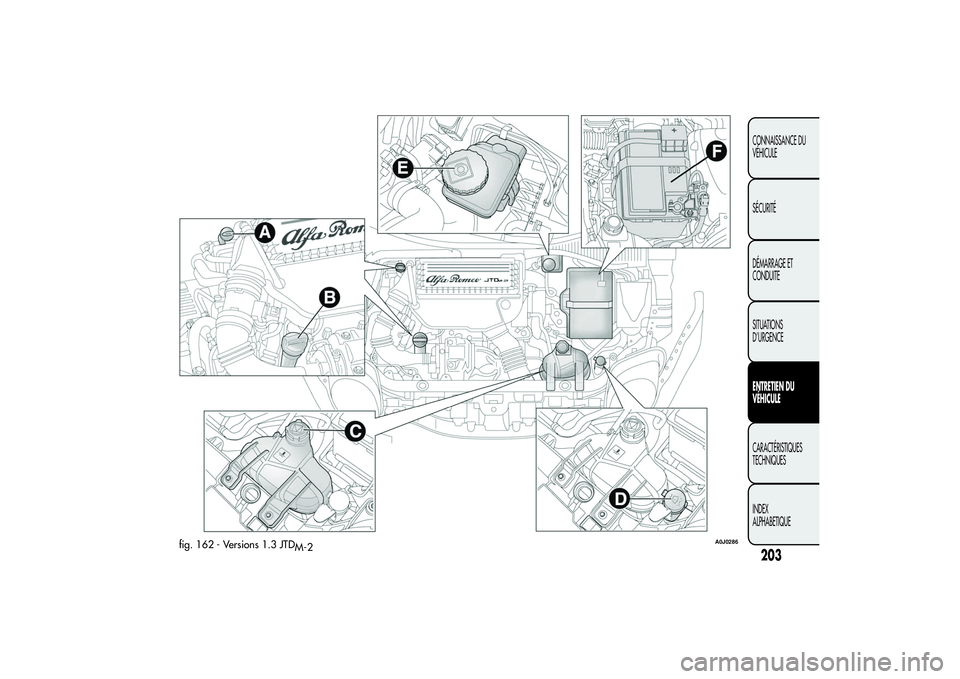

fig. 162 - Versions 1.3 JTD
M-2
A0J0286
203CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

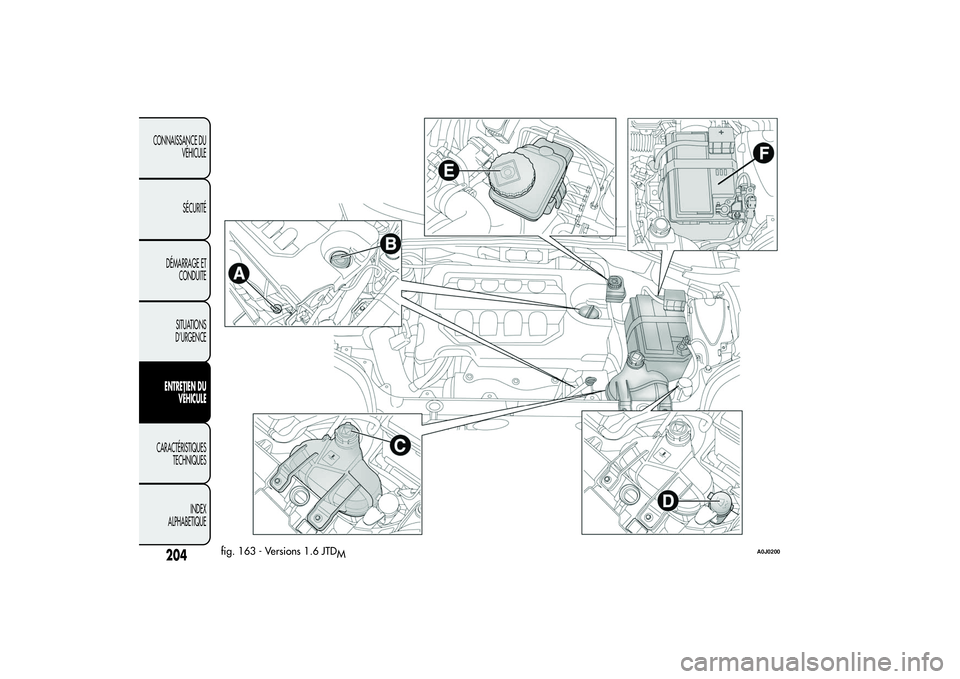

fig. 163 - Versions 1.6 JTD
M
A0J0200
204
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

HUILE MOTEURVérifier que le niveau de l'huile est compris entre les niveaux MIN et
MAX gravés sur la jauge de contrôle A.
Si le niveau d'huile est près ou en-dessous du repère MIN, faire
l'appoint d'huile à travers le goulot de remplissage B jusqu'au repère
MAX.
Le niveau d'huile ne doit jamais dépasser le repère MAX.
Pour les versions 1.4 Essence, 1.4 MultiAir, 1.4 Turbo
MultiAir, 1.3 JTD
M-2
et 1.6 JTD
M
Extraire la jauge de contrôle de niveau d'huile moteur, la nettoyer avec
un chiffon qui ne laisse pas de traces et la remettre en place. La retirer
de nouveau et vérifier que le niveau d'huile moteur est compris entre
les repères MIN et MAX estampillés sur la jauge.
Pour les versions Turbo TwinAir
La jauge A de contrôle de niveau d'huile moteur est intégrée au
bouchon A. Dévisser le bouchon, nettoyer la jauge avec un chiffon qui
ne laisse pas de traces, remettre la jauge en place et revisser le
bouchon.
Dévisser de nouveau le bouchon et vérifier que le niveau d'huile
moteur est compris entre les repères MIN et MAX estampillés sur la
jauge.Consommation huile moteur
À titre indicatif, la consommation maximum d'huile moteur est de 400
grammes tous les 1 000 km. Pendant la première période d'utilisation
de la voiture, le moteur se trouve en phase de rodage, par conséquent
la consommation d'huile moteur n'est pas encore stable. Il faut
attendre d'avoir dépassé les premiers 5 000 ou 6 000 km.
Ne pas faire l'appoint avec une huile ayant des
caractéristiques différentes de celle qui est déjà dans le
moteur.L'huile moteur usagée et le filtre à huile remplacé
contiennent des substances dangereuses pour
l'environnement. Pour la vidange de l'huile et le
remplacement des filtres, s'adresser aux Services Agréés Alfa Romeo.
205CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

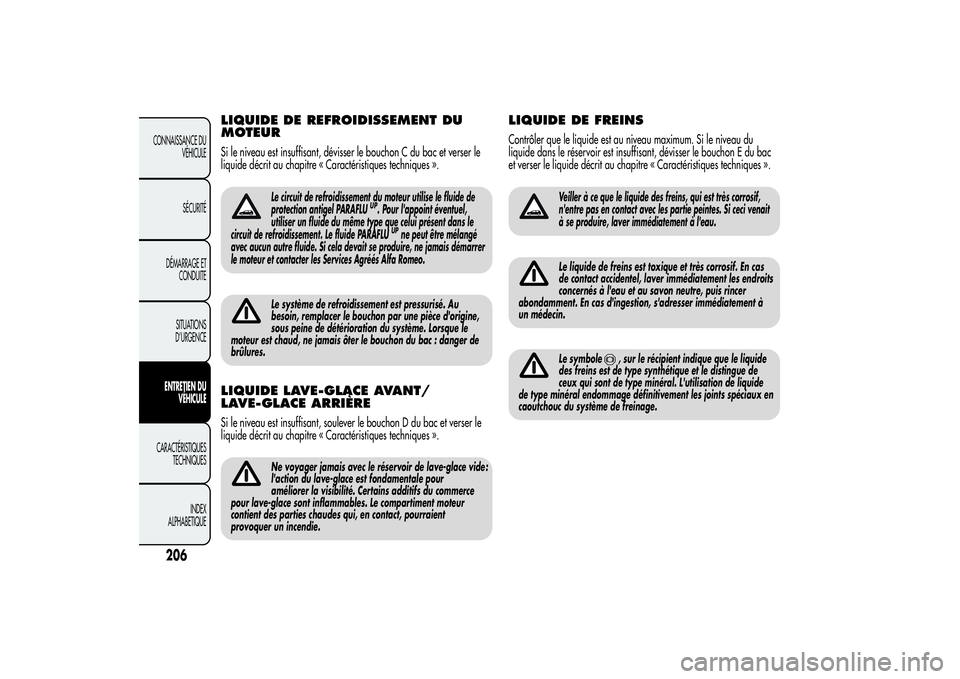

LIQUIDE DE REFROIDISSEMENT DU
MOTEURSi le niveau est insuffisant, dévisser le bouchon C du bac et verser le
liquide décrit au chapitre « Caractéristiques techniques ».
Le circuit de refroidissement du moteur utilise le fluide de
protection antigel PARAFLU
UP. Pour l'appoint éventuel,
utiliser un fluide du même type que celui présent dans le
circuit de refroidissement. Le fluide PARAFLU
UPne peut être mélangé
avec aucun autre fluide. Si cela devait se produire, ne jamais démarrer
le moteur et contacter les Services Agréés Alfa Romeo.
Le système de refroidissement est pressurisé. Au
besoin, remplacer le bouchon par une pièce d'origine,
sous peine de détérioration du système. Lorsque le
moteur est chaud, ne jamais ôter le bouchon du bac : danger de
brûlures.
LIQUIDE LAVE-GLACE AVANT/
LAVE-GLACE ARRIÈRESi le niveau est insuffisant, soulever le bouchon D du bac et verser le
liquide décrit au chapitre « Caractéristiques techniques ».
Ne voyager jamais avec le réservoir de lave-glace vide :
l'action du lave-glace est fondamentale pour
améliorer la visibilité. Certains additifs du commerce
pour lave-glace sont inflammables. Le compartiment moteur
contient des parties chaudes qui, en contact, pourraient
provoquer un incendie.
LIQUIDE DE FREINSContrôler que le liquide est au niveau maximum. Si le niveau du
liquide dans le réservoir est insuffisant, dévisser le bouchon E du bac
et verser le liquide décrit au chapitre « Caractéristiques techniques ».
Veiller à ce que le liquide des freins, qui est très corrosif,
n'entre pas en contact avec les partie peintes. Si ceci venait
à se produire, laver immédiatement à l'eau.Le liquide de freins est toxique et très corrosif. En cas
de contact accidentel, laver immédiatement les endroits
concernés à l'eau et au savon neutre, puis rincer
abondamment. En cas d'ingestion, s'adresser immédiatement à
un médecin.Le symbole
, sur le récipient indique que le liquide
des freins est de type synthétique et le distingue de
ceux qui sont de type minéral. L'utilisation de liquide
de type minéral endommage définitivement les joints spéciaux en
caoutchouc du système de freinage.
