CARACTÉRISTIQUES TECHNIQUES
DONNÉES D'IDENTIFICATIONLes données d'identification du véhicule sont les suivantes :
❒Plaquette récapitulative des données d'identification ;
❒Marquage du châssis ;
❒Plaquette d'identification de la peinture de carrosserie ;
❒Marquage du moteur.
PLAQUETTE RÉCAPITULATIVE DES
DONNÉES D'IDENTIFICATIONElle est appliquée sur le côté gauche du plancher arrière du coffre à
bagages et indique les données suivantes fig. 170:BNuméro d'homologation.CCode d'identification du type de véhicule.DNuméro progressif de fabrication du châssis.EPoids maximum autorisé du véhicule à pleine charge.FPoids maximum autorisé du véhicule à pleine charge plus remorque.GPoids maximum autorisé sur le premier essieu (avant).HPoids maximum autorisé sur le deuxième essieu (arrière).IType de moteur.LCode de version de carrosserie.M
Numéro pour pièces détachées.
NValeur correcte du coefficient de fumées (pour les moteurs diesel).
fig. 170
A0J0161
217CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

MARQUAGE DU CHÂSSISIl est estampillé sur la partie plane de l’habitacle, près du siège avant
droit.
Pour y accéder, faire coulisser la trappe A fig. 171.
Le marquage comprend :
❒type de véhicule (ZAR 955000) ;
❒numéro progressif de fabrication du châssis.
PLAQUETTE D'IDENTIFICATION DE LA
PEINTURE DE CARROSSERIEElle est appliquée dans la partie interne du hayon du coffre à bagages
et contient les données suivantes fig. 172:
AFabricant de la peinture.
BDésignation de la couleur.
CCode Fiat de la couleur.
DCode de la couleur pour retouches ou réfection de la peinture.MARQUAGE DU MOTEURIl est estampillé sur le bloc-cylindres et indique le type et le numéro
progressif de fabrication.
fig. 171
A0J0140
fig. 172
A0J0138
218
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

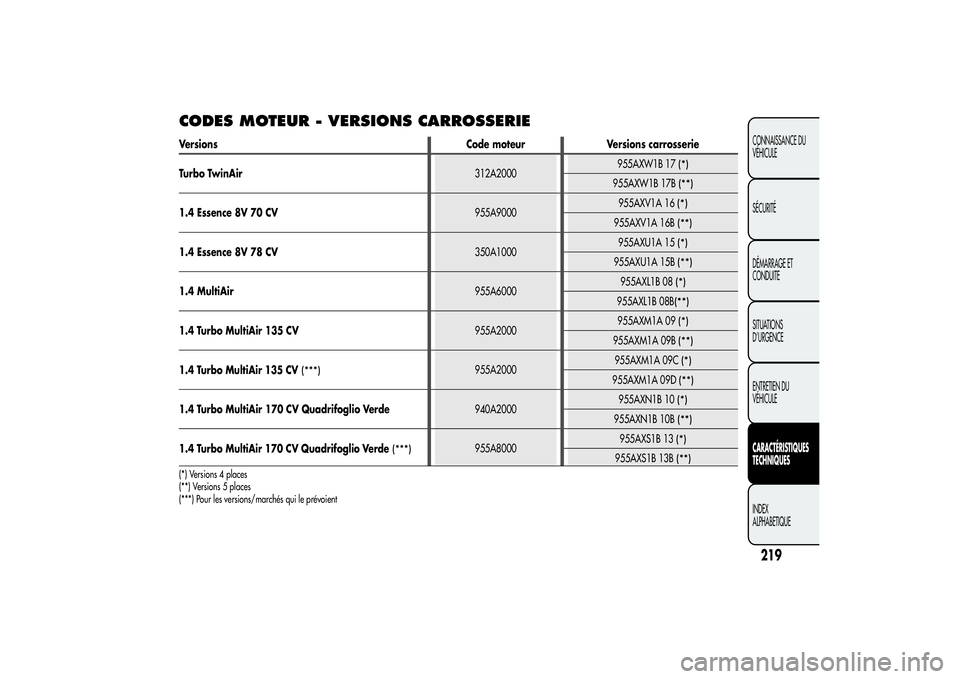

CODES MOTEUR - VERSIONS CARROSSERIEVersions Code moteur Versions carrosserie
Turbo TwinAir312A2000955AXW1B 17
(*)
955AXW1B 17B
(**)
1.4 Essence 8V 70 CV955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
1.4 Essence 8V 78 CV350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 MultiAir955A6000955AXL1B 08
(*)
955AXL1B 08B
(**)
1.4 Turbo MultiAir 135 CV955A2000955AXM1A 09
(*)
955AXM1A 09B
(**)
1.4 Turbo MultiAir 135 CV
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo MultiAir 170 CV Quadrifoglio Verde940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.4 Turbo MultiAir 170 CV Quadrifoglio Verde
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
(*) Versions 4 places
(**) Versions 5 places
(***) Pour les versions/marchés qui le prévoient
219CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

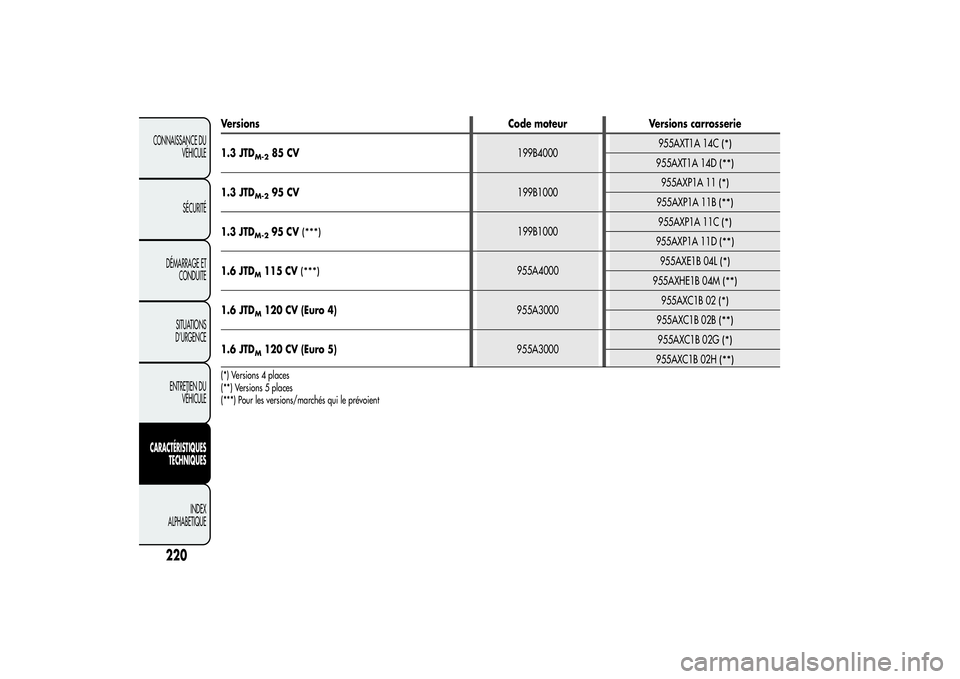

Versions Code moteur Versions carrosserie
1.3 JTD
M-2
85 CV199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
1.3 JTD
M-2
95 CV199B1000955AXP1A 11
(*)
955AXP1A 11B
(**)
1.3 JTD
M-2
95 CV
(***)
199B1000955AXP1A 11C
(*)
955AXP1A 11D
(**)
1.6 JTD
M115 CV
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120 CV (Euro 4)955A3000955AXC1B 02
(*)
955AXC1B 02B
(**)
1.6 JTD
M120 CV (Euro 5)955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(*) Versions 4 places
(**) Versions 5 places
(***) Pour les versions/marchés qui le prévoient
220
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

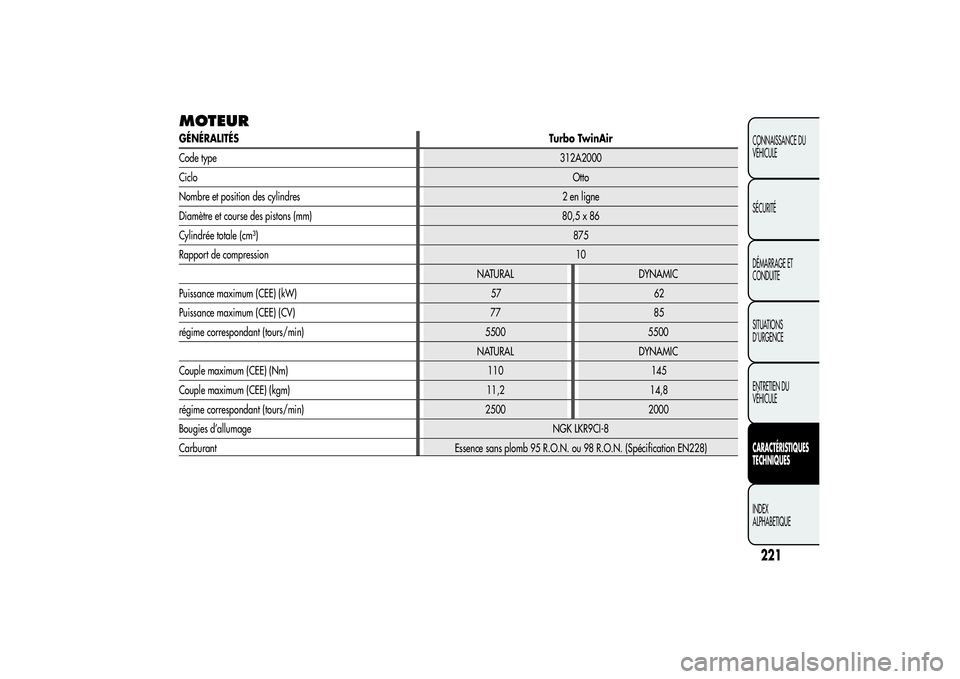

MOTEURGÉNÉRALITÉSTurbo TwinAir
Code type312A2000
CicloOtto
Nombre et position des cylindres 2 en ligne
Diamètre et course des pistons (mm) 80,5 x 86
Cylindrée totale (cm³)875
Rapport de compression10
NATURAL DYNAMIC
Puissance maximum (CEE) (kW)
Puissance maximum (CEE) (CV)
régime correspondant (tours/min) 5500 5500
NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 1 1
Couple maximum (CEE) (kgm) 1 , 1 ,
régime correspondant (tours/min) 2 00 2 00
Bougies d’allumageNGK LKR9CI-8
Carburant Essence sans plomb 95 R.O.N. ou 98 R.O.N. (Spécification EN228)
221CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE
10
12
504845 77 8557 62

GÉNÉRALITÉS 1.4 Essence 8V 70 CV 1.4 Essence 8V 78 CV
Code type 955A9000 350A1000
Ciclo Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 72,0 x 80,4 72,0 x 80,4
Cylindrée totale (cm³) 1368 1368
Rapport de compression 11,1 11,1
Puissance maximum (CEE) (kW) 51 57
Puissance maximum (CEE) (CV) 70 78
régime correspondant (tours/min) 6000 6000
Couple maximum (CEE) (Nm) 115 115
Couple maximum (CEE) (kgm) 11,7 11,7
régime correspondant (tours/min) 3000 3000
Bougies d’allumageNGK ZKR7A-10 ou bien Champion
RA8MCX4NGK ZKR7AI-8
CarburantEssence sans plomb 95 R.O.N. (Spécification
EN228)Essence sans plomb 95 R.O.N. ou 98
R.O.N. (Spécification EN228)
222
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

223CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

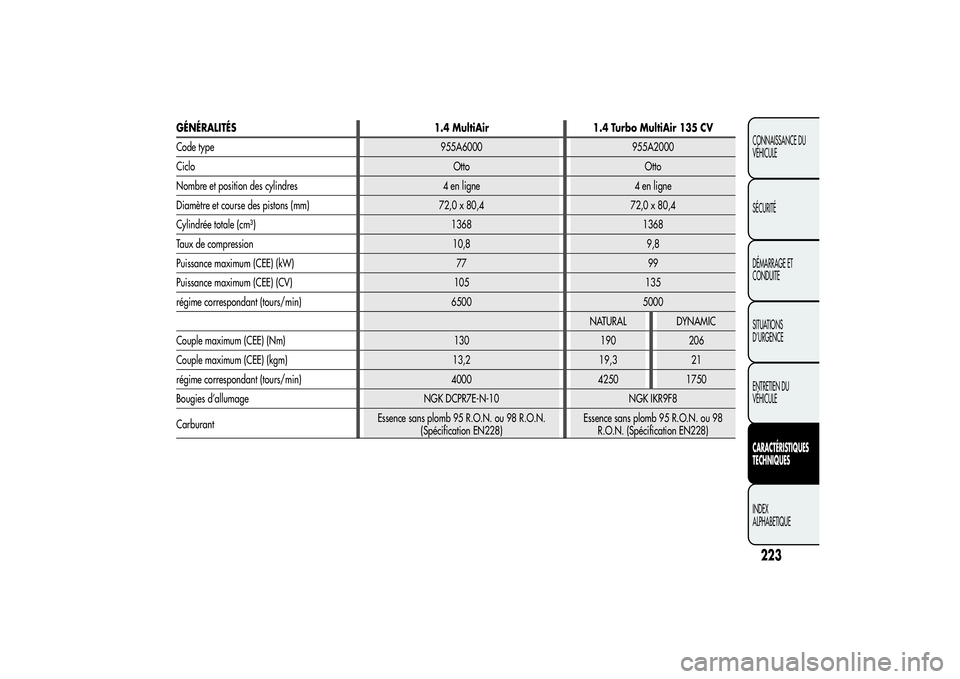

GÉNÉRALITÉS 1.4 MultiAir 1.4 Turbo MultiAir 135 CV
Code type 955A6000 955A2000
Ciclo Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 72,0 x 80,4 72,0 x 80,4
Cylindrée totale (cm³) 1368 1368
Taux de compression 10,8 9,8
Puissance maximum (CEE) (kW) 77 99
Puissance maximum (CEE) (CV) 105 135
régime correspondant (tours/min) 6500 5000
NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 130 190 206
Couple maximum (CEE) (kgm) 13,2 1 ,3 21
régime correspondant (tours/min) 4000 50 1750
Bougies d’allumage NGK DCPR7E-N-10 NGK IKR9F8
CarburantEssence sans plomb 95 R.O.N. ou 98 R.O.N.
(Spécification EN228)Essence sans plomb 95 R.O.N. ou 98
R.O.N. (Spécification EN228)9
42

GÉNÉRALITÉS 1.4 Turbo MultiAir 170 CV Quadrifoglio Verde
Code type955A8000
(*)
940A2000
CicloOtto
Nombre et position des cylindres 4 en ligne
Diamètre et course des pistons (mm) 72,0 x 80,4
Cylindrée totale (cm³)1368
Rapport de compression9,8
Puissance maximum (CEE) (kW)
120
(*)
/125
Puissance maximum (CEE) (CV)
163
(*)
/170
régime correspondant (tours/min)
5500
(*)
/5500
NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 230 250
Couple maximum (CEE) (kgm) 23,4 25,5
régime correspondant (tours/min) 2500 5 0
Bougies d’allumageNGK IKR9F8
Carburant Essence sans plomb 95 R.O.N. ou 98 R.O.N. (Spécification EN228)
(*) Pour les versions/marchés qui le prévoient
224
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
20

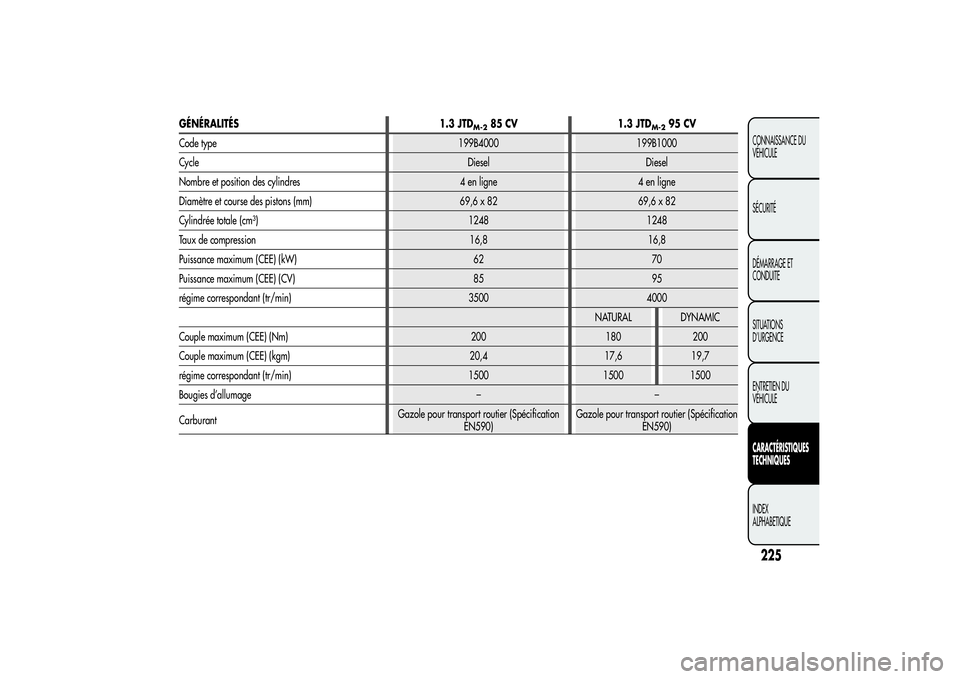

GÉNÉRALITÉS 1.3 JTD
M-2
85 CV 1.3 JTD
M-2
95 CV
Code type 199B4000 199B1000
Cycle Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 69,6 x 82 69,6 x 82
Cylindrée totale (cm³) 1248 1248
Taux de compression 16,8 16,8
Puissance maximum (CEE) (kW) 62 70
Puissance maximum (CEE) (CV) 85 95
régime correspondant (tr/min) 3500 4000
NATURAL DYNAMIC
Couple maximum (CEE) (Nm) 200 180 200
Couple maximum (CEE) (kgm) 20,4 17,6 19,7
régime correspondant (tr/min) 1500 1500 1500
Bougies d’allumage – –
CarburantGazole pour transport routier (Spécification
EN590)Gazole pour transport routier (Spécification
EN590)
225CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

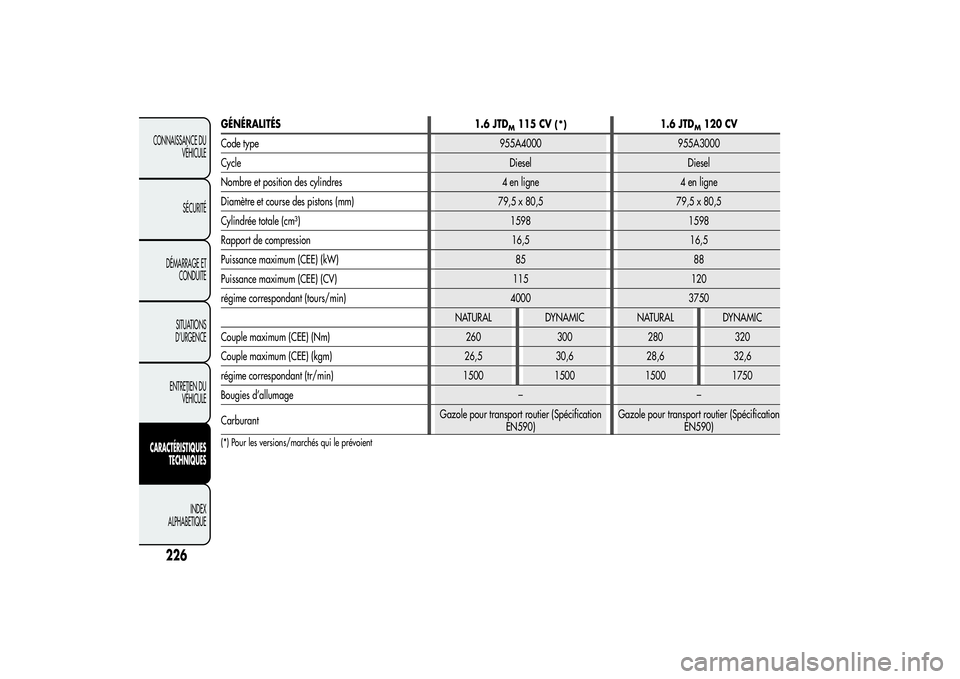

GÉNÉRALITÉS
