Alfa Romeo MiTo 2013 Návod na použitie a údržbu (in Slovakian)

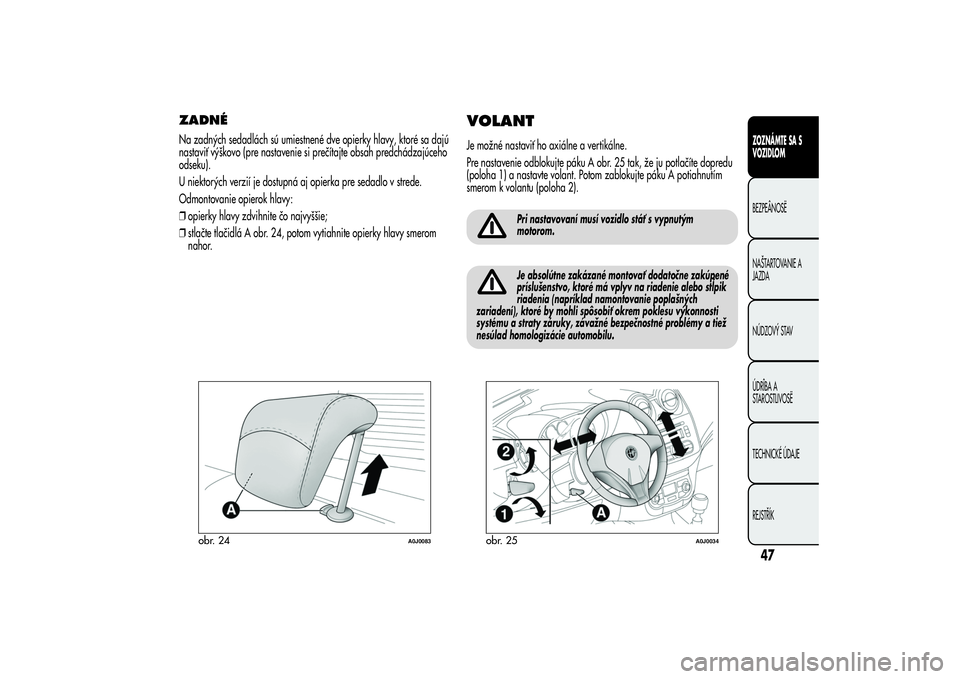

ZADNÉNa zadných sedadlách sú umiestnené dve opierky hlavy, ktoré sa dajú
nastaviť výškovo (pre nastavenie si prečítajte obsah predchádzajúceho
odseku).
U niektorých verzií je dostupná aj opierka pre sedadlo v strede.
Odmontovanie opierok hlavy:
❒opierky hlavy zdvihnite čo najvyššie;
❒stlačte tlačidlá A obr. 24, potom vytiahnite opierky hlavy smerom
nahor.
VOLANTJe možné nastaviť ho axiálne a vertikálne.
Pre nastavenie odblokujte páku A obr. 25 tak, že ju potlačíte dopredu
(poloha 1) a nastavte volant. Potom zablokujte páku A potiahnutím
smerom k volantu (poloha 2).
Pri nastavovaní musí vozidlo stáť s vypnutým
motorom.Je absolútne zakázané montovať dodatočne zakúpené
príslušenstvo, ktoré má vplyv na riadenie alebo stĺpik
riadenia (napríklad namontovanie poplašných
zariadení), ktoré by mohli spôsobiť okrem poklesu výkonnosti
systému a straty záruky, závažné bezpečnostné problémy a tiež
nesúlad homologizácie automobilu.
obr. 24
A0J0083
obr. 25
A0J0034
47ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

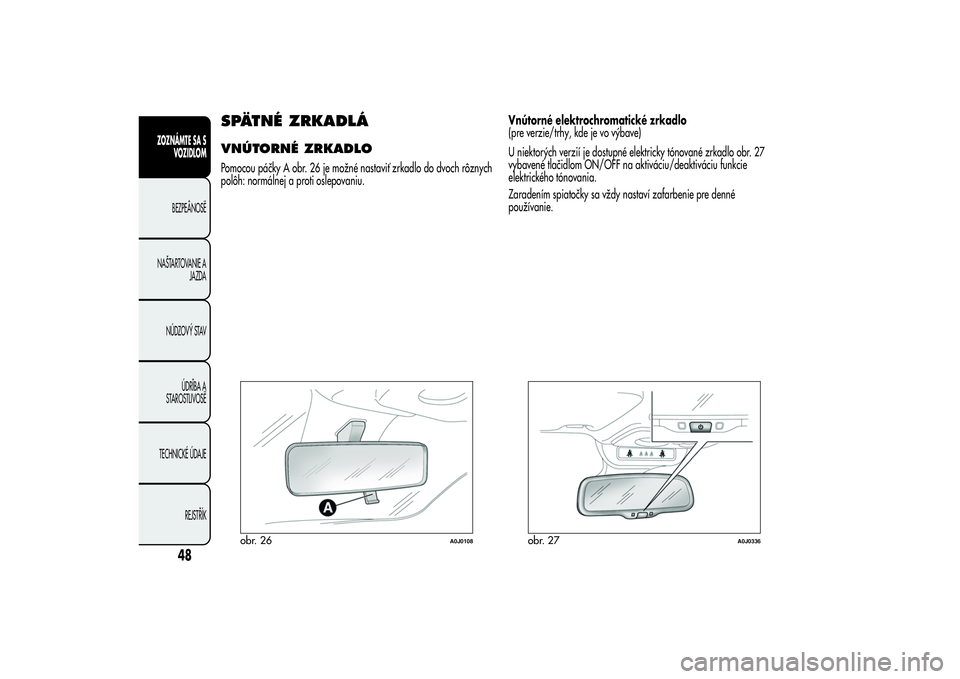

SPÄTNÉ ZRKADLÁVNÚTORNÉ ZRKADLOPomocou páčky A obr. 26 je možné nastaviť zrkadlo do dvoch rôznych
polôh: normálnej a proti oslepovaniu.Vnútorné elektrochromatické zrkadlo
(pre verzie/trhy, kde je vo výbave)
U niektorých verzií je dostupné elektricky tónované zrkadlo obr. 27
vybavené tlačidlom ON/OFF na aktiváciu/deaktiváciu funkcie
elektrického tónovania.
Zaradením spiatočky sa vždy nastaví zafarbenie pre denné
používanie.
obr. 26
A0J0108
obr. 27
A0J0336
48
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

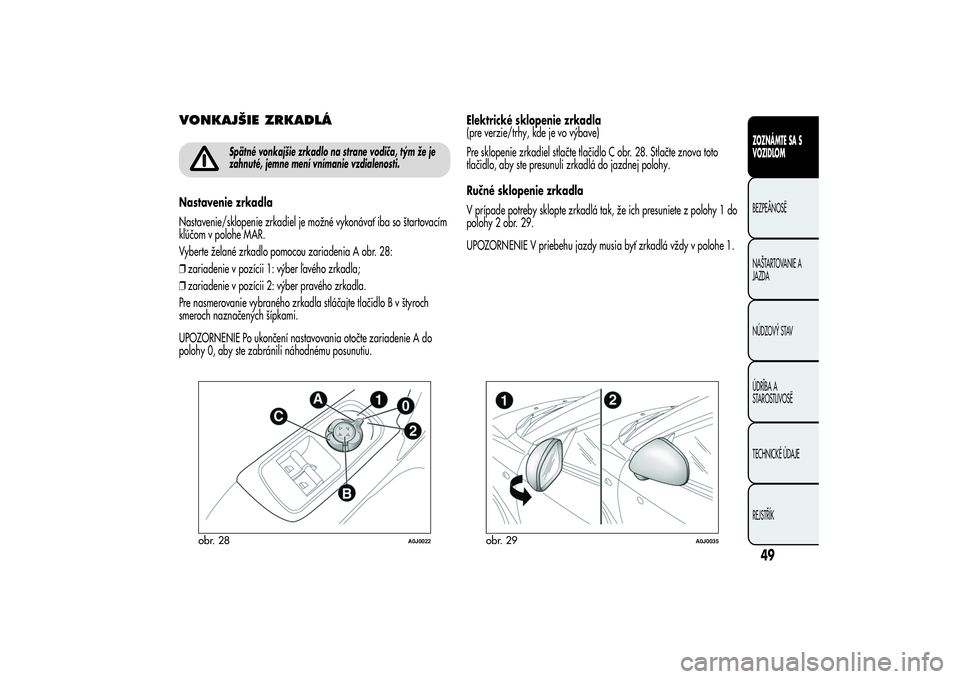

VONKAJŠIE ZRKADLÁ
Spätné vonkajšie zrkadlo na strane vodiča, tým že je
zahnuté, jemne mení vnímanie vzdialenosti.
Nastavenie zrkadla
Nastavenie/sklopenie zrkadiel je možné vykonávať iba so štartovacím
kľúčom v polohe MAR.
Vyberte želané zrkadlo pomocou zariadenia A obr. 28:
❒zariadenie v pozícii 1: výber ľavého zrkadla;
❒zariadenie v pozícii 2: výber pravého zrkadla.
Pre nasmerovanie vybraného zrkadla stláčajte tlačidlo B v štyroch
smeroch naznačených šípkami.
UPOZORNENIE Po ukončení nastavovania otočte zariadenie A do
polohy 0, aby ste zabránili náhodnému posunutiu.Elektrické sklopenie zrkadla
(pre verzie/trhy, kde je vo výbave)
Pre sklopenie zrkadiel stlačte tlačidlo C obr. 28. Stlačte znova toto
tlačidlo, aby ste presunuli zrkadlá do jazdnej polohy.
Ručné sklopenie zrkadla
V prípade potreby sklopte zrkadlá tak, že ich presuniete z polohy 1 do
polohy 2 obr. 29.
UPOZORNENIE V priebehu jazdy musia byť zrkadlá vždy v polohe 1.
obr. 28
A0J0022
obr. 29
A0J0035
49ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

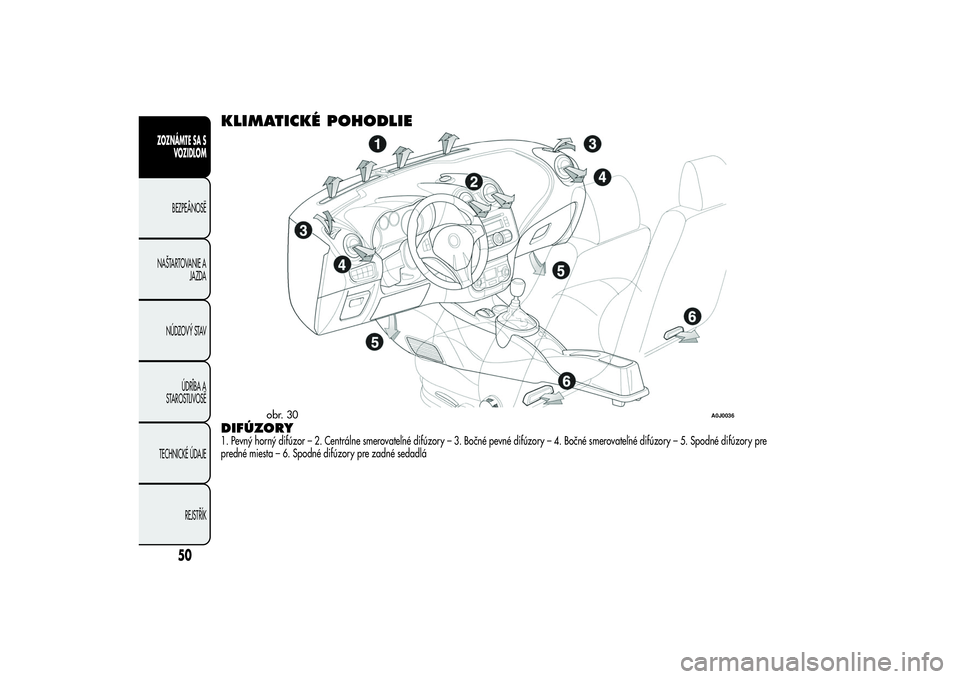

KLIMATICKÉ POHODLIEDIFÚZORY1. Pevný horný difúzor – 2. Centrálne smerovateľné difúzory – 3. Bočné pevné difúzory – 4. Bočné smerovateľné difúzory – 5. Spodné difúzory pre
predné miesta – 6. Spodné difúzory pre zadné sedadlá
obr. 30
A0J0036
50
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

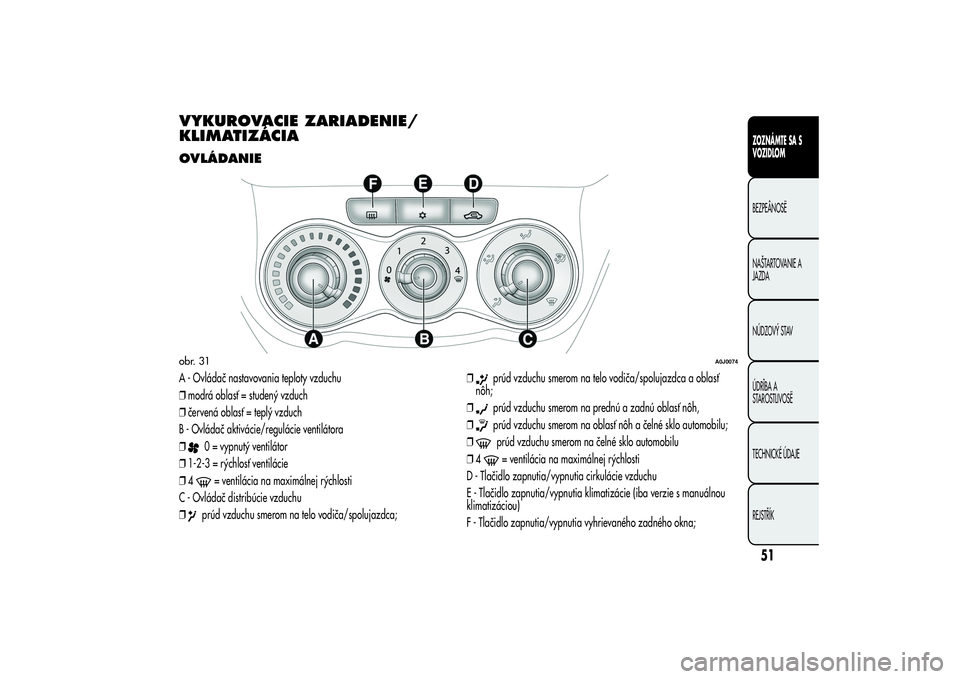

VYKUROVACIE ZARIADENIE/
KLIMATIZÁCIAOVLÁDANIEA - Ovládač nastavovania teploty vzduchu
❒modrá oblasť = studený vzduch
❒červená oblasť = teplý vzduch
B - Ovládač aktivácie/regulácie ventilátora
❒
0 = vypnutý ventilátor
❒1-2-3 = rýchlosť ventilácie
❒4= ventilácia na maximálnej rýchlosti
C - Ovládač distribúcie vzduchu
❒
prúd vzduchu smerom na telo vodiča/spolujazdca;❒
prúd vzduchu smerom na telo vodiča/spolujazdca a oblasť
nôh;
❒prúd vzduchu smerom na prednú a zadnú oblasť nôh,
❒prúd vzduchu smerom na oblasť nôh a čelné sklo automobilu;
❒prúd vzduchu smerom na čelné sklo automobilu
❒4= ventilácia na maximálnej rýchlosti
D - Tlačidlo zapnutia/vypnutia cirkulácie vzduchu
E - Tlačidlo zapnutia/vypnutia klimatizácie (iba verzie s manuálnou
klimatizáciou)
F - Tlačidlo zapnutia/vypnutia vyhrievaného zadného okna;
obr. 31
A0J0074
51ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

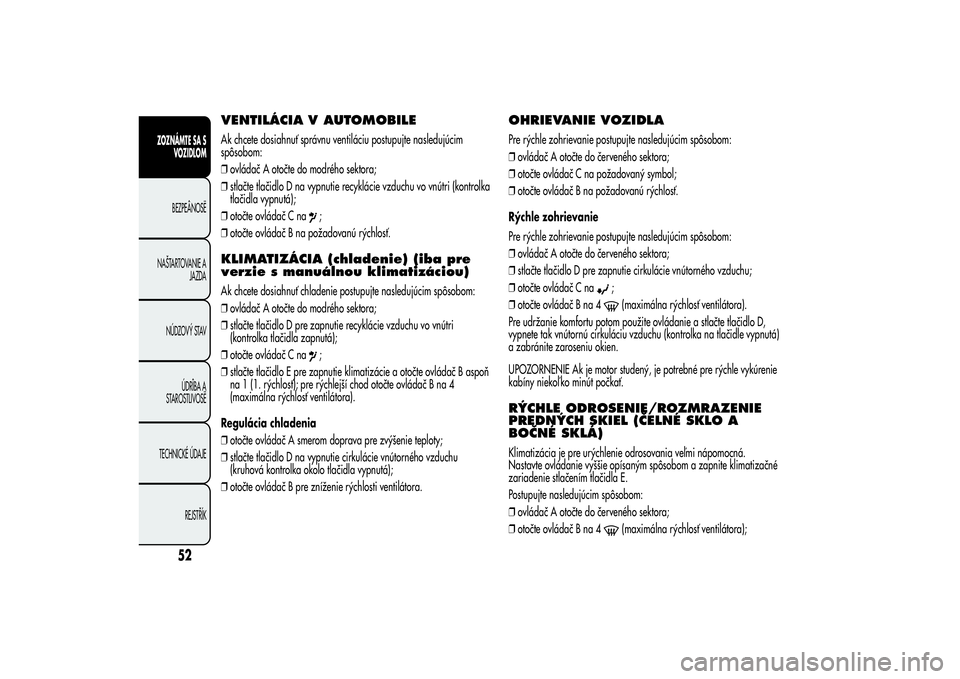

VENTILÁCIA V AUTOMOBILEAk chcete dosiahnuť správnu ventiláciu postupujte nasledujúcim
spôsobom:
❒ovládač A otočte do modrého sektora;
❒stlačte tlačidlo D na vypnutie recyklácie vzduchu vo vnútri (kontrolka
tlačidla vypnutá);
❒otočte ovládač C na
;
❒otočte ovládač B na požadovanú rýchlosť.
KLIMATIZÁCIA (chladenie) (iba pre
verzie s manuálnou klimatizáciou)Ak chcete dosiahnuť chladenie postupujte nasledujúcim spôsobom:
❒ovládač A otočte do modrého sektora;
❒stlačte tlačidlo D pre zapnutie recyklácie vzduchu vo vnútri
(kontrolka tlačidla zapnutá);
❒otočte ovládač C na
;
❒stlačte tlačidlo E pre zapnutie klimatizácie a otočte ovládač B aspoň
na 1 (1. rýchlosť); pre rýchlejší chod otočte ovládač B na 4
(maximálna rýchlosť ventilátora).
Regulácia chladenia
❒otočte ovládač A smerom doprava pre zvýšenie teploty;
❒stlačte tlačidlo D na vypnutie cirkulácie vnútorného vzduchu
(kruhová kontrolka okolo tlačidla vypnutá);
❒otočte ovládač B pre zníženie rýchlosti ventilátora.
OHRIEVANIE VOZIDLAPre rýchle zohrievanie postupujte nasledujúcim spôsobom:
❒ovládač A otočte do červeného sektora;
❒otočte ovládač C na požadovaný symbol;
❒otočte ovládač B na požadovanú rýchlosť.
Rýchle zohrievanie
Pre rýchle zohrievanie postupujte nasledujúcim spôsobom:
❒ovládač A otočte do červeného sektora;
❒stlačte tlačidlo D pre zapnutie cirkulácie vnútorného vzduchu;
❒otočte ovládač C na
;
❒otočte ovládač B na 4(maximálna rýchlosť ventilátora).
Pre udržanie komfortu potom použite ovládanie a stlačte tlačidlo D,
vypnete tak vnútornú cirkuláciu vzduchu (kontrolka na tlačidle vypnutá)
a zabránite zaroseniu okien.
UPOZORNENIE Ak je motor studený, je potrebné pre rýchle vykúrenie
kabíny niekoľ ko minút počkať.
RÝCHLE ODROSENIE/ROZMRAZENIE
PREDNÝCH SKIEL (ČELNÉ SKLO A
BOČNÉ SKLÁ)Klimatizácia je pre urýchlenie odrosovania veľmi nápomocná.
Nastavte ovládanie vyššie opísaným spôsobom a zapnite klimatizačné
zariadenie stlačením tlačidla E.
Postupujte nasledujúcim spôsobom:
❒ovládač A otočte do červeného sektora;
❒otočte ovládač B na 4
(maximálna rýchlosť ventilátora);
52
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

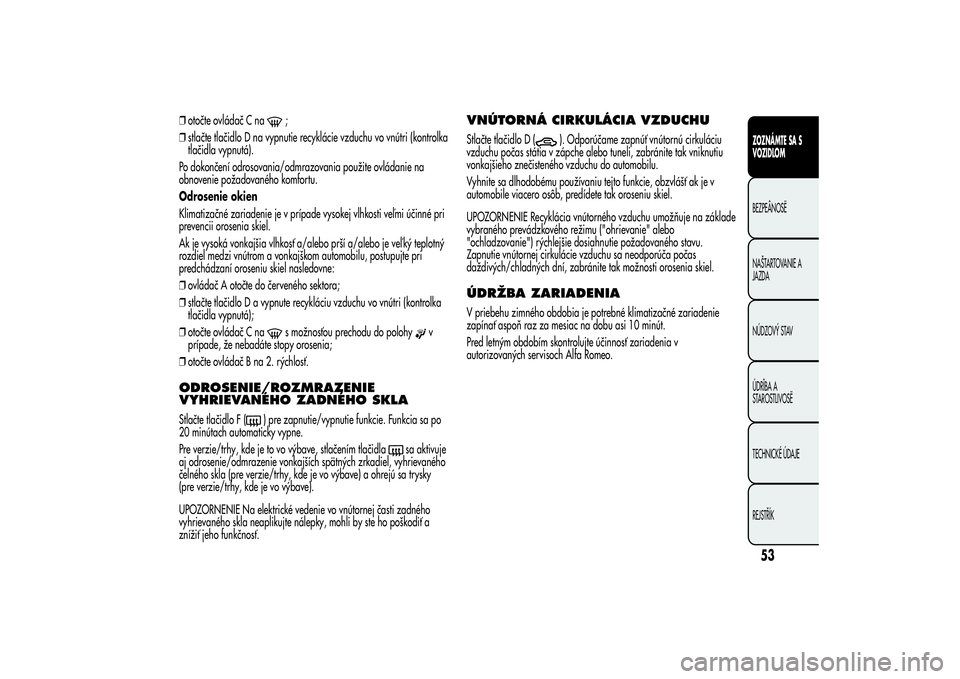

❒otočte ovládač C na
;
❒stlačte tlačidlo D na vypnutie recyklácie vzduchu vo vnútri (kontrolka
tlačidla vypnutá).
Po dokončení odrosovania/odmrazovania použite ovládanie na
obnovenie požadovaného komfortu.
Odrosenie okien
Klimatizačné zariadenie je v prípade vysokej vlhkosti veľmi účinné pri
prevencii orosenia skiel.
Ak je vysoká vonkajšia vlhkosť a/alebo prší a/alebo je veľ ký teplotný
rozdiel medzi vnútrom a vonkajškom automobilu, postupujte pri
predchádzaní oroseniu skiel nasledovne:
❒ovládač A otočte do červeného sektora;
❒stlačte tlačidlo D a vypnute recykláciu vzduchu vo vnútri (kontrolka
tlačidla vypnutá);
❒otočte ovládač C nas možnosťou prechodu do polohy
v
prípade, že nebadáte stopy orosenia;
❒otočte ovládač B na 2. rýchlosť.
ODROSENIE/ROZMRAZENIE
VYHRIEVANÉHO ZADNÉHO SKLAStlačte tlačidlo F (
) pre zapnutie/vypnutie funkcie. Funkcia sa po
20 minútach automaticky vypne.
Pre verzie/trhy, kde je to vo výbave, stlačením tlačidla
sa aktivuje
aj odrosenie/odmrazenie vonkajších spätných zrkadiel, vyhrievaného
čelného skla (pre verzie/trhy, kde je vo výbave) a ohrejú sa trysky
(pre verzie/trhy, kde je vo výbave).
UPOZORNENIE Na elektrické vedenie vo vnútornej časti zadného
vyhrievaného skla neaplikujte nálepky, mohli by ste ho poškodiť a
znížiť jeho funkčnosť.
VNÚTORNÁ CIRKULÁCIA VZDUCHUStlačte tlačidlo D (
). Odporúčame zapnúť vnútornú cirkuláciu
vzduchu počas státia v zápche alebo tuneli, zabránite tak vniknutiu
vonkajšieho znečisteného vzduchu do automobilu.
Vyhnite sa dlhodobému používaniu tejto funkcie, obzvlášť ak je v
automobile viacero osôb, predídete tak oroseniu skiel.
UPOZORNENIE Recyklácia vnútorného vzduchu umožňuje na základe
vybraného prevádzkového režimu ("ohrievanie" alebo
"ochladzovanie") rýchlejšie dosiahnutie požadovaného stavu.
Zapnutie vnútornej cirkulácie vzduchu sa neodporúča počas
daždivých/chladných dní, zabránite tak možnosti orosenia skiel.
ÚDRŽBA ZARIADENIAV priebehu zimného obdobia je potrebné klimatizačné zariadenie
zapínať aspoň raz za mesiac na dobu asi 10 minút.
Pred letným obdobím skontrolujte účinnosť zariadenia v
autorizovaných servisoch Alfa Romeo.
53ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

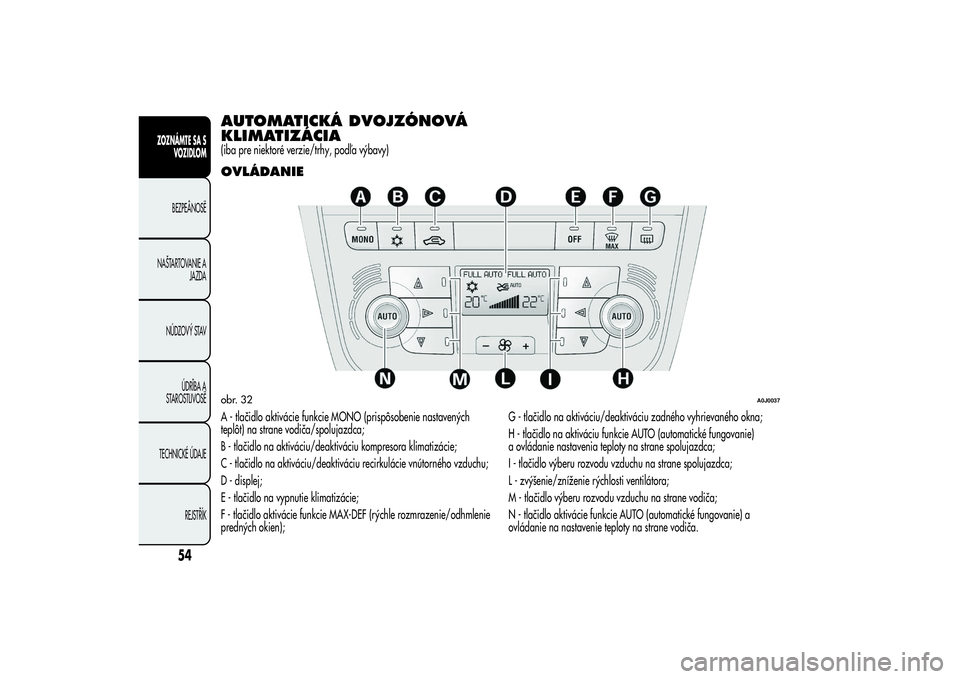

AUTOMATICKÁ DVOJZÓNOVÁ
KLIMATIZÁCIA(iba pre niektoré verzie/trhy, podľa výbavy)OVLÁDANIEA - tlačidlo aktivácie funkcie MONO (prispôsobenie nastavených
teplôt) na strane vodiča/spolujazdca;
B - tlačidlo na aktiváciu/deaktiváciu kompresora klimatizácie;
C - tlačidlo na aktiváciu/deaktiváciu recirkulácie vnútorného vzduchu;
D - displej;
E - tlačidlo na vypnutie klimatizácie;
F - tlačidlo aktivácie funkcie MAX-DEF (rýchle rozmrazenie/odhmlenie
predných okien);G - tlačidlo na aktiváciu/deaktiváciu zadného vyhrievaného okna;
H - tlačidlo na aktiváciu funkcie AUTO (automatické fungovanie)
a ovládanie nastavenia teploty na strane spolujazdca;
I - tlačidlo výberu rozvodu vzduchu na strane spolujazdca;
L - zvýšenie/zníženie rýchlosti ventilátora;
M - tlačidlo výberu rozvodu vzduchu na strane vodiča;
N - tlačidlo aktivácie funkcie AUTO (automatické fungovanie) a
ovládanie na nastavenie teploty na strane vodiča.obr. 32
A0J0037
54
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

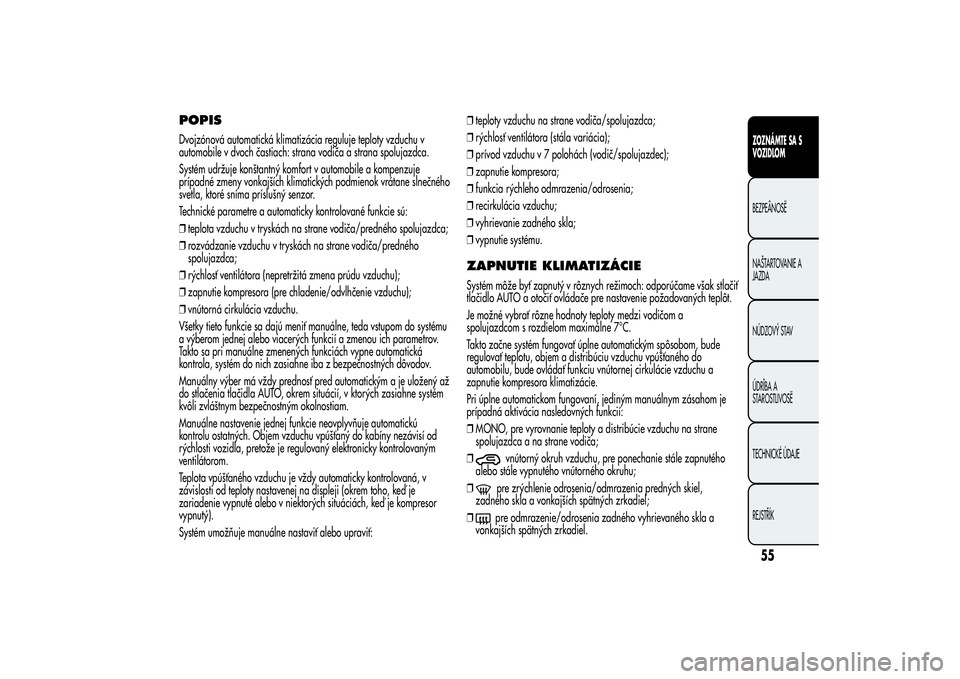

POPISDvojzónová automatická klimatizácia reguluje teploty vzduchu v
automobile v dvoch častiach: strana vodiča a strana spolujazdca.
Systém udržuje konštantný komfort v automobile a kompenzuje
prípadné zmeny vonkajších klimatických podmienok vrátane slnečného
svetla, ktoré sníma príslušný senzor.
Technické parametre a automaticky kontrolované funkcie sú:
❒teplota vzduchu v tryskách na strane vodiča/predného spolujazdca;
❒rozvádzanie vzduchu v tryskách na strane vodiča/predného
spolujazdca;
❒rýchlosť ventilátora (nepretržitá zmena prúdu vzduchu);
❒zapnutie kompresora (pre chladenie/odvlhčenie vzduchu);
❒vnútorná cirkulácia vzduchu.
Všetky tieto funkcie sa dajú meniť manuálne, teda vstupom do systému
a výberom jednej alebo viacerých funkcií a zmenou ich parametrov.
Takto sa pri manuálne zmenených funkciách vypne automatická
kontrola, systém do nich zasiahne iba z bezpečnostných dôvodov.
Manuálny výber má vždy prednosť pred automatickým a je uložený až
do stlačenia tlačidla AUTO, okrem situácií, v ktorých zasiahne systém
kvôli zvláštnym bezpečnostným okolnostiam.
Manuálne nastavenie jednej funkcie neovplyvňuje automatickú
kontrolu ostatných. Objem vzduchu vpúšťaný do kabíny nezávisí od
rýchlosti vozidla, pretože je regulovaný elektronicky kontrolovaným
ventilátorom.
Teplota vpúšťaného vzduchu je vždy automaticky kontrolovaná, v
závislosti od teploty nastavenej na displeji (okrem toho, keď je
zariadenie vypnuté alebo v niektorých situáciách, keď je kompresor
vypnutý).
Systém umožňuje manuálne nastaviť alebo upraviť:❒teploty vzduchu na strane vodiča/spolujazdca;
❒rýchlosť ventilátora (stála variácia);
❒prívod vzduchu v 7 polohách (vodič/spolujazdec);
❒zapnutie kompresora;
❒funkcia rýchleho odmrazenia/odrosenia;
❒recirkulácia vzduchu;
❒vyhrievanie zadného skla;
❒vypnutie systému.
ZAPNUTIE KLIMATIZÁCIESystém môže byť zapnutý v rôznych režimoch: odporúčame však stlačiť
tlačidlo AUTO a otočiť ovládače pre nastavenie požadovaných teplôt.
Je možné vybrať rôzne hodnoty teploty medzi vodičom a
spolujazdcom s rozdielom maximálne 7°C.
Takto začne systém fungovať úplne automatickým spôsobom, bude
regulovať teplotu, objem a distribúciu vzduchu vpúšťaného do
automobilu, bude ovládať funkciu vnútornej cirkulácie vzduchu a
zapnutie kompresora klimatizácie.
Pri úplne automatickom fungovaní, jediným manuálnym zásahom je
prípadná aktivácia nasledovných funkcií:
❒MONO, pre vyrovnanie teploty a distribúcie vzduchu na strane
spolujazdca a na strane vodiča;
❒
vnútorný okruh vzduchu, pre ponechanie stále zapnutého
alebo stále vypnutého vnútorného okruhu;
❒pre zrýchlenie odrosenia/odmrazenia predných skiel,
zadného skla a vonkajších spätných zrkadiel;
❒pre odmrazenie/odrosenia zadného vyhrievaného skla a
vonkajších spätných zrkadiel.
55ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

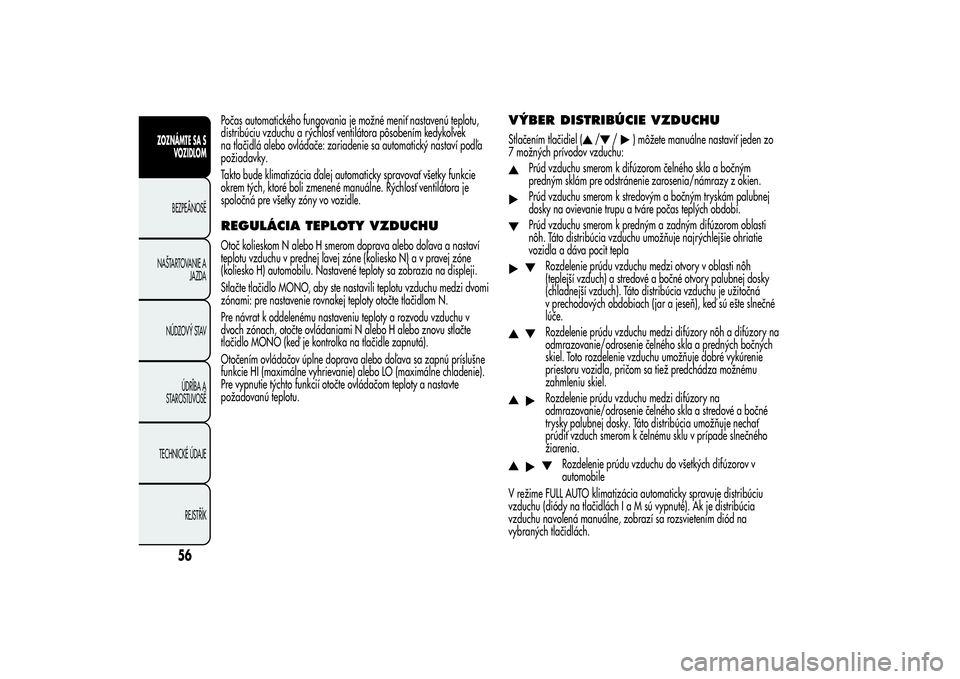

Počas automatického fungovania je možné meniť nastavenú teplotu,
distribúciu vzduchu a rýchlosť ventilátora pôsobením kedykoľvek
na tlačidlá alebo ovládače: zariadenie sa automatický nastaví podľa
požiadavky.
Takto bude klimatizácia ďalej automaticky spravovať všetky funkcie
okrem tých, ktoré boli zmenené manuálne. Rýchlosť ventilátora je
spoločná pre všetky zóny vo vozidle.REGULÁCIA TEPLOTY VZDUCHUOtoč kolieskom N alebo H smerom doprava alebo doľava a nastaví
teplotu vzduchu v prednej ľavej zóne (koliesko N)avpravej zóne
(koliesko H) automobilu. Nastavené teploty sa zobrazia na displeji.
Stlačte tlačidlo MONO, aby ste nastavili teplotu vzduchu medzi dvomi
zónami: pre nastavenie rovnakej teploty otočte tlačidlom N.
Pre návrat k oddelenému nastaveniu teploty a rozvodu vzduchu v
dvoch zónach, otočte ovládaniami N alebo H alebo znovu stlačte
tlačidlo MONO (keď je kontrolka na tlačidle zapnutá).
Otočením ovládačov úplne doprava alebo doľava sa zapnú príslušne
funkcie HI (maximálne vyhrievanie) alebo LO (maximálne chladenie).
Pre vypnutie týchto funkcií otočte ovládačom teploty a nastavte
požadovanú teplotu.
VÝBER DISTRIBÚCIE VZDUCHUStlačením tlačidiel (
/
/
) môžete manuálne nastaviť jeden zo
7 možných prívodov vzduchu:
Prúd vzduchu smerom k difúzorom čelného skla a bočným
predným sklám pre odstránenie zarosenia/námrazy z okien.Prúd vzduchu smerom k stredovým a bočným tryskám palubnej
dosky na ovievanie trupu a tváre počas teplých období.Prúd vzduchu smerom k predným a zadným difúzorom oblasti
nôh. Táto distribúcia vzduchu umožňuje najrýchlejšie ohriatie
vozidla a dáva pocit tepla
Rozdelenie prúdu vzduchu medzi otvory v oblasti nôh
(teplejší vzduch) a stredové a bočné otvory palubnej dosky
(chladnejší vzduch). Táto distribúcia vzduchu je užitočná
v prechodových obdobiach (jar a jeseň), keď sú ešte slnečné
lúče.Rozdelenie prúdu vzduchu medzi difúzory nôh a difúzory na
odmrazovanie/odrosenie čelného skla a predných bočných
skiel. Toto rozdelenie vzduchu umožňuje dobré vykúrenie
priestoru vozidla, pričom sa tiež predchádza možnému
zahmleniu skiel.Rozdelenie prúdu vzduchu medzi difúzory na
odmrazovanie/odrosenie čelného skla a stredové a bočné
trysky palubnej dosky. Táto distribúcia umožňuje nechať
prúdiť vzduch smerom k čelnému sklu v prípade slnečného
žiarenia.
Rozdelenie prúdu vzduchu do všetkých difúzorov v
automobile
V režime FULL AUTO klimatizácia automaticky spravuje distribúciu
vzduchu (diódy na tlačidláchIaMsúvypnuté). Ak je distribúcia
vzduchu navolená manuálne, zobrazí sa rozsvietením diód na
vybraných tlačidlách.
56
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
